Produkttyp	Modulare Lithium-Eisenphosphat-Batterie (LiFePO₄)
Marke	EcoFlow
Modell	5kWh LFP-Batterie
Nennkapazität	5120 Wh (100 Ah)
Nennspannung	51,2 V
Batteriechemie	LiFePO₄ (Lithium-Eisenphosphat)
Abmessungen	500 x 260 x 300 mm
Nettogewicht	Ca. 40,6 kg
Schutzart	IP54
Lebensdauer	3500 Zyklen bei 80 % Kapazität
Max. Dauerladestrom	80 A
Max. Dauerentladestrom	100 A
Ladetemperaturbereich	-20 °C bis 50 °C (automatische Heizung unter 0 °C)
Entladetemperaturbereich	-20 °C bis 50 °C
Lagertemperaturbereich	-20 °C bis 50 °C (optimal 15 °C bis 25 °C)
Zellenkonfiguration	16S1P (16 Zellen in Reihe)
Batteriemanagementsystem (BMS)	Schutz vor Überladung, Tiefentladung, Überstrom, Kurzschluss, Temperatur
Anschlüsse	CAN-Bus RJ45-Anschluss, DC-Stromanschluss
Automatische Heizfunktion	Ja, für Laden und Entladen bei niedrigen Temperaturen
Parallelschaltung	Bis zu 3 Batterien mit dem EcoFlow Power Hub
Austauschbare Sicherung	Ja, 70 V / 150 A
Kompatibilität	Fremde Stromversorgungssysteme 40-60 V
Anwendungen	Wohnmobile, netzunabhängig, Marine, Hausnotstrom
Lieferumfang	Batterie, Bedienungsanleitung, Batteriestromkabel, Garantiekarte
Empfohlene Wartung	Bei 60 % SOC lagern, trockene und belüfete Umgebung, alle 3 Monate nachladen

Häufig gestellte Fragen - 5kWh LFP Battery ECOFLOW

Welche Batteriechemie wird bei diesem Produkt verwendet?

Dieses Produkt verwendet hochwertiges Lithium-Eisenphosphat (LiFePO₄).

Kann ich diese Batterie mit fremden Stromversorgungssystemen verwenden?

Ja, die EcoFlow LFP-Batterie ist mit den meisten fremden Stromversorgungssystemen 40-60 V kompatibel. Eine zusätzliche Verkabelung ist erforderlich.

Wie lagere ich die Batterie langfristig?

Schalten Sie die Batterie aus, lagern Sie sie an einem trockenen und belüfeten Ort bei Raumtemperatur (ideal 15-25 °C). Halten Sie einen Ladezustand (SOC) von 60 % und laden Sie sie alle drei Monate auf 60 % auf, nachdem Sie sie auf 30 % entladen haben.

Kann die Batterie bei niedrigen Temperaturen geladen werden?

Ja, die Batterie verfügt über eine automatische Heizung zum Laden. Unter 0 °C heizt sie die Batterie vor dem Laden auf, sofern die Eingangsleistung ≥ 250 W beträgt.

Wie hoch ist die Lebensdauer der Batterie?

Die Batterie bietet 3.500 Zyklen bei 80 % Restkapazität dank der LiFePO₄-Chemie.

Kann ich mehrere Batterien parallel schalten?

Ja, bis zu drei Batterien EcoFlow LFP können parallel über den EcoFlow Power Hub angeschlossen werden. Es wird nicht empfohlen, die Modelle 5kWh und 2kWh zu mischen.

Was tun, wenn die Batterie nicht lädt?

Überprüfen Sie, ob ein BMS-Schutz aktiviert ist (Warnsymbol). Trennen Sie die Batterie, warten Sie einige Minuten und starten Sie sie neu. Wenn die Sicherung durchgebrannt ist, ersetzen Sie sie durch eine 70 V/150 A Sicherung.

Wie reinige ich die Batterie?

Verwenden Sie ein trockenes, weiches Tuch, um die Oberfläche abzuwischen. Verwenden Sie keine Flüssigkeiten oder Scheuermittel.

Ist die Batterie wasserdicht?

Die Batterie hat die Schutzart IP54, die sie vor Spritzwasser und Staub schützt, aber sie darf nicht in Wasser getaucht werden.

Kann ich die Batterie während des Aufheizens verwenden?

Während des Ladeheizens verbraucht die Batterie Energie von der Ladequelle. Das Entladeheizen verbraucht Energie aus der Batterie; es muss manuell über die EcoFlow-App aktiviert werden und kann normal verwendet werden.

BEDIENUNGSANLEITUNG 5kWh LFP Battery ECOFLOW

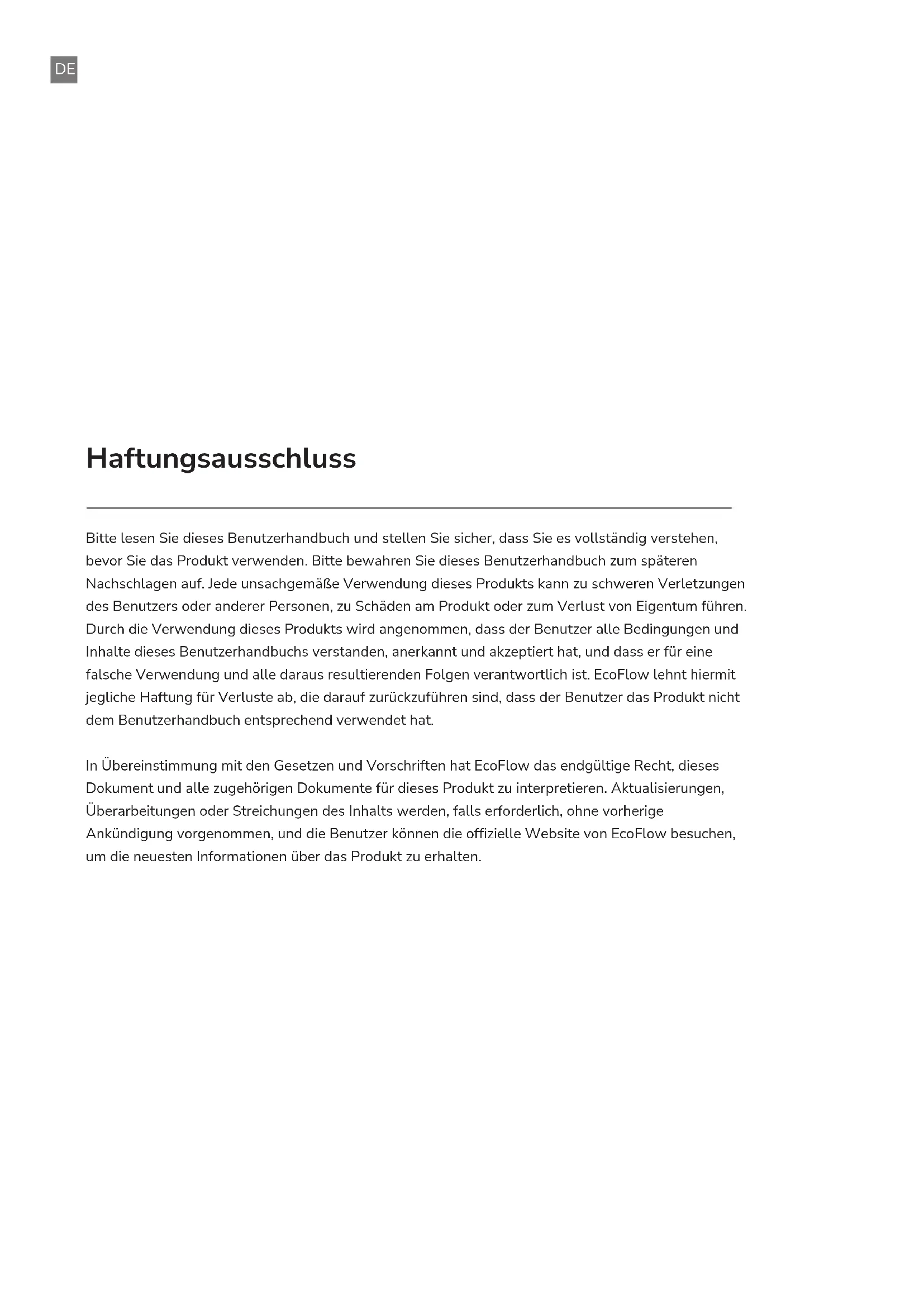

Bittelesen Sie diesen Benutzerhandbuch und stellen Sie sicher, dass Sie es vollständig verstehen, bevor Sie das Produkt verwenden.itte bewahren Sie diesen Benutzerhandbuch zum späteren Nachschlagen auf.Eine unsachgemaie Verwendung thesees Produkts kann zu schweren Verletzungen des Benutzers oder anderer Personen, zu Schaden am Produkt oder zum Verlust von Eigentum fuhren. Durch die Verwendung thesees Produkts wird angenommen, dass der Benutzer alle Bedingungen und Inhalte theseis Benutzerhandbuchs verstanden, anerkannt und akzeptiert hat, und dass er fur eine falsche Verwendung und alle daraus resultierenden Folgen verantwortlich ist. EcoFlow leht hiermit jegliche Haftung fur Verluste ab, die darauf zurückzufahren sind, dass der Benutzer das Produkt nicht dem Benutzerhandbuch entsprechend verwendent hat.

In Übereinstimmung mit den Gesetzen und Vorschriften hat EcoFlow das endgültige Recht,这点 Dokument und alle zugehörigen Dokumente für这点 Produkt zu interpretieren. Aktualisierungen, Überarbeitungen oder Streichungen des Inhalts werden, falls erforderlich, ohne vorherige Ankündigung vorgenommen, und die Benutzer können die officielle Website von EcoFlow besuchen, um die neuesten Informationen über das Produkt zu erhalten.

1. Sicherheitshinweise

1.1 Verbote

1. Es ist strengstens verboten, diese Batterie in der Nähe von Wärmequellen wie Feuer oder Heizöfen zu platzieren.
2. Es ist strengstens verboten, diese Batterie mit Flüssigkeiten in Kontakt zu bringen. Tauchen Sie diese Batterie nicht in Wasser. Verwenden Sie diese Batterie nicht bei Regen, in feuchter oder nasser Umgebung.
3. Es ist verboten, diese Batterie in einer Umgebung mit starker statischer Aufladung oder starken Magnetfeldern zu verwenden.
4. Es ist verboten, diese Batterie in irgendener Weise zu zerlegen oder mit scharfen Gegenständen zu durchstehen.
5. Es ist verboten, die Plus- und Minuspole des Akkus direkt mit Drahten oder anderen Metallgegenständen zu verbinden.
6. Es ist verboten, die Batteriezellen zu demontieren oder auszutauschen.
7. Es ist verboten, schwere Gegenstände außer einem anderen EcoFlow LFP-Batterie auf dieser Batterie zu stapeln.
8. Es ist verboten, diese Batterie in einer ungelufteten oder staubigen Umgebung zu platzieren.

1.2 Allgemeine Hinweise

1. Verwenden Sie keine unzulässigen Komponenten oder Zubehörteile.itte wenden Sie sich an autorisierte EcoFlow-Vertriebsstellen, um weitere Informationen über zugelassene Komponenten und Zubehör zu erhalten.
2. Wenn die Batterie beschädigt ist oder die Batteriezellen freiliegen, versuchen Sie nicht, sie selbst zu reparieren. Die Überprüfung und Reparatur sollen von einem autorisierten EcoFlow-Reparaturzentrum durchgeführt werden.
3. Im Falle eines versehentlichen Auslaufens von Chemikalien im Inneren dieser Batterie dürfen Sie diese weder berühren noch einatmen. Bei versehentlichem Kontakt mit Haut oder Augen mit viel sauberem Wasser waschen und(sofort einen Arzt aufsuchen.
4. Betreiben Sie die Batterie nicht, wenn Sie Metallgegenstände wie Uhren, Halsketten oder Armbänder tragen, um versehentliche Kurzschlüsse zu vermeiden. Soltte diese Batterie in Brand geraten, verwenden Sie sofort einen Feuerlöscher oder ein Feuerlöschgerät mit Wasser oder Sprühnebel, Sand, eine Lösdecke, einen Trockenpulver-Feuerlöscher oder einen Kohlendioxid-Feuerlöscher.
5. Wenn die Batterie bei der ersten Verwendung defekt erscheint oder einen ungewöhnlichen Geruch entwickelt, verwenden Sie die Batterie nicht weiter und geben Sie sie an den Verkäuser zurück.
6. Wenn diese Batterie während des Gebrauchs versehentlich ins Wasser fällt, legen Sie sie an einen sicheren, offen den Ort und halten Sie sich von ihr fern, bis sie vollständig getrocknet ist. Diese Batterie darf nicht wiederverwendet werden und muss gemäß den Entsorgungsmethoden in Abschnitt 8.2这点 Benutzerhandbuch's entsorgt werden.
7. Wenn der Ladevorgang die reguläre Ladezeit überschreitet, sollte der Ladevorgang abgebrochen werden. Eine Überladung kann dazu führen, dass die Batterie überhützt, raucht, sich verformt oder brennt.
8. These Batterie sollte außerhalb der Reichweite von Kindern und Haustieren aufbewahrt werden.

1.3 Vorsichtsmaßnahmen bei der Handhabung

1. Verwenden Sie beim Umgang mit dieser Batterie die rutschfesten Metallgriffe, um sie richtig zu handhaben.
2. Achten Sie beim Umgang mit der Batterie darauf, dass sie ordnungsgemäß gesichert ist und flach aufliegt.
3. Gehen Sieitte bavisichtig damit um.

2. EcoFlow-App

Mit der EcoFlow-App können Sie Ihr modulares EcoFlow Power-System kabellos steuern, überwachen und anpassen. Download unter: https://download.ecoflow.com/app

Datenschutzrichtlinie

Durch die Verwendung von EcoFlow-Produkten, -Anwendungen und -Diensten erklären Sie sich mit den Nutzungsbedingungen und der Datenschutzrichtlinie von EcoFlow einverstanden, die Sie über den Abschnitt „Über" auf der Seite „Benutzer" der EcoFlow-App oder auf der offiziellen EcoFlow-Website unter https://www.ecoflow.com/policy/terms-of-use und https://www.ecoflow.com/policy/privacy-policy einheiten können.

EcoFlow-App

3. Inhalt der Schachtel

LFP-Batterie BenutzerhAFTBatterie-Stromkabel

und Garantiekarte
Klemme fur Wandmon-. tage

Schrauben

Montageband

4. Batterie-Spezifikationen

4.1 Allgemeine Informationen

	5 kWh LFP-Batterie 2 kWh LFP-Batterie
Nettogewicht	Ca. 40,6 kg (89,5 lbs)	Ca. 17,1 kg (37,7 lbs)
Abmessungen	19,7 x 10,2 x 11,8 Zoll	13,7 x 7,8 x 11,2 Zoll
	500 x 260 x 300 mm	348 x 198 x 285 mm
Nennkapazität	5120Wh(100Ah)	2048Wh(40Ah)
Nennspannung	51,2 V	51,2 V
Konfiguration	16 S1P	16 S2P
Ladeschlussspannung	57,6 V	57,6 V
Entladeschlussspannung	40 V	40 V
Max. anhaltender Ladestrom	80 A	32 A
Max. anhaltender Entladestrom	100 A	80 A
Batterie-Chemie	LiFePO4	LiFePO4
Lebenszyklus	3.500 Zyklen bis 80 % Kapazität	3.000 Zyklen bis 80 % Kapazität
IP-Schutzart	IP54	IP54

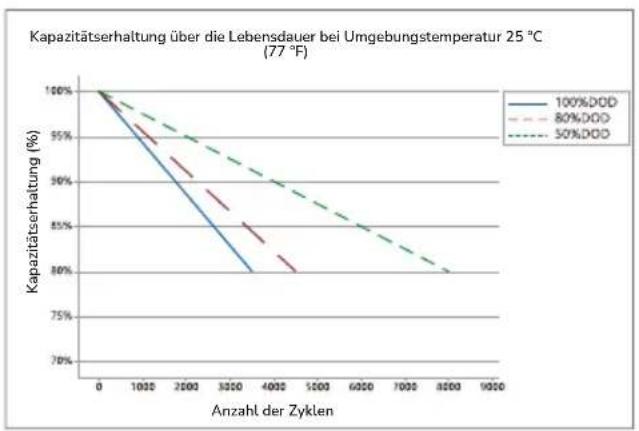

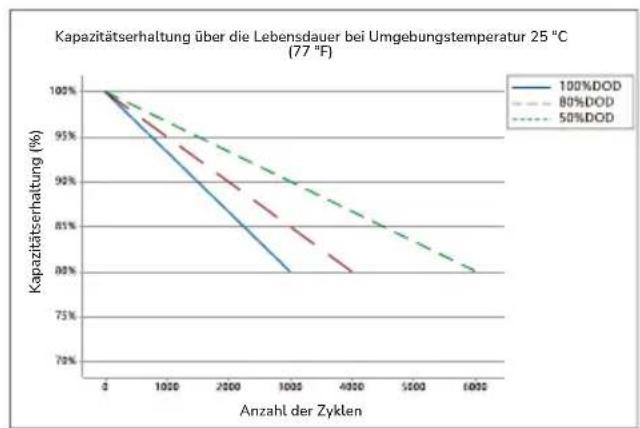

4.2 Zykluskurve

5 kWh LFP-Batterie 2 kWh LFP-Batterie

* Um die Lebensdauer der Batterie zu verlangern, wird empfohlen, sie teilweise zu laden und zu entladen, d. h. mit einer Tiefenentladung (DOD) von weniger als 80%. Die DOD ist das Verhältnis zwischen der Menge der Entladung der Batterie und der Nennkapazität der Batterie.

4.3 Betriebstemperatur

	5 kWh LFP-Batterie 2 kWh LFP-Batterie
Entladetemperaturbereich	-20 °C bis 50 °C (-4°F bis 122°F)	-20 °C~50 °C (-4°F~122°F)
Ladetemperaturbereich	-20 °C bis 50 °C (-4°F bis122°F)(automatische Erwärfung unter 0 °C (32°F))	-20 °C~50 °C (-4°F~122°F)(automatische Erwärfung unter 0 C (32°F))
Luftfeuchtigkeitsbereich	Max. 90 % RH	Max. 90 % RH
Lagertemperatur	-20 °C ~ 50 °C (-4°F ~ 122°F)(optimal 15°C ~ 25°C (59°F ~ 77°F))	-20 °C ~ 50 °C (-4°F ~ 122°F)(optimal 15°C ~ 25°C (59°F ~ 77°F))

• Ob diese Batterie geladen oder entladen werden kann, hangt von der tatsächlichen Temperatur der Batterie ab.
• These Batterie aktiviert die automatische Heizfunktion, wenn die Ladetemperatur unter 0 °C (32°F) fällt.

5. Batterie-Übersicht

5.1 Einführung zur Batterie

Es gibt zwei Arten von EcoFlow LFP-Batterien, 5 kWh LFP-Batterien und 2 kWh LFP-Batterien, die beiden den Sichersten und zuverlässigsten Typ von Lithium-Eisenphosphat-Batteriezellen verwenden (LiFePO₄ oder LFP). Die Nennspannung einer einzelnen LFP-Zelle beträgt 3,2 V. Die 5 kWh-LFP-Batterie besteht aus 16 Zellen (100 AH pro Zelle) in 16S1P, die 2 kWh-LFP-Batterie besteht aus 32 Zellen (20 AH pro Zelle) in 16S2P. Die Nennspannung beider Batterien beträgt 16 × 3,2 V = 51,2 V.

Beide Batterien verfügen über ein integriertes Batteriemanagementsystem, welches das Batteriesystem jederzeit in einem angemessenen Betriebszustand hält und die Lebensdauer der Batterie verlangert.

Die Batterie verfügbar über ein integriertes automatisches Heizsystem, das sicherstellt, dass die Batterie bei -20^ 50^ (-4^ 122^) sicher und schnell geladen werden kann.

EcoFlow Power Kits bestehen aus dem EcoFlow Power Hub, der LFP-Batterie, der AC/DC Smart Verteilertafel, der Power Kit-Konsole, dem starren/flexiblen/faltbaren Solarpanel und dem Smart Generator.

Das modulare Stromversorgungssystem zielt darauf ab, die Bedürfnisse von Kunden in netzfernen Szenarien zu erfüllen, wie zum Beispiel Volkswagen, nettunabhängige Gebäude, Sportboote und Hausstromversorgung. Das modulare Stromversorgungssystem ist extrem einfach zu installieren und sofort einsatzbereit. Durch die Verwendung eines 48-V-Batteriesystems werden der Durchmesser und das Gewicht der Batteriekabel erheblich reduziert, was die Kosten für die Verkabelung sekkt und die Sicherheit erhöht. Der Stromverbrauch des Systems kann jederzeit und überall über die EcoFlow-App überwacht werden.

Das modulare Stromversorgungssystem unterstützt mehrere Ladeverfahren, wie Solarladen, Laden über Lichtmaschine, Laden über intelligente Generatoren und Laden über Wechselstrom. Das Gerät ist in der Lage, 12 V oder 24 V Gleichstrom und 120 V Wechselstrom (entsprechend den lokalen Normen) über die AC/DC Smart-Verteilertafel auszugegeben, sodass es die meisten Wechsel- und Gleichstromgeräte mit Strom versorgen kann.

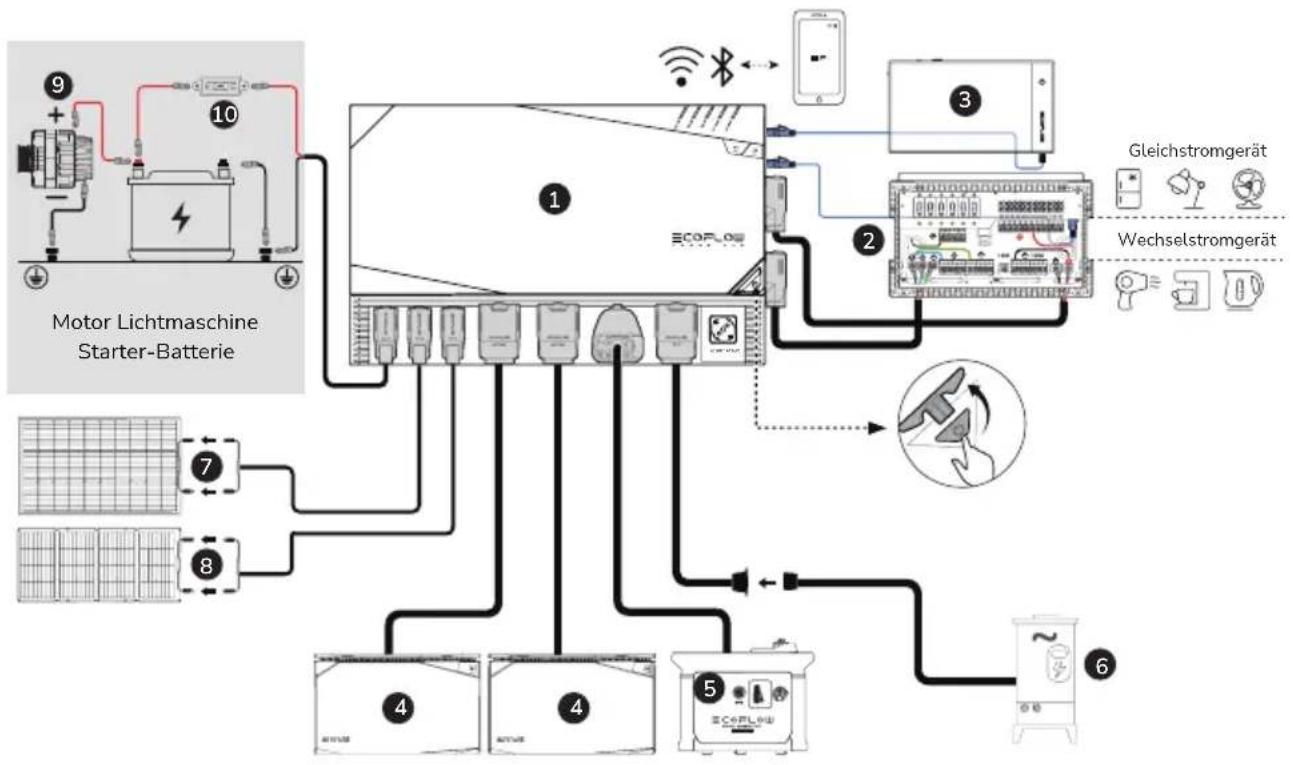

Wohnwagen und Sportboote

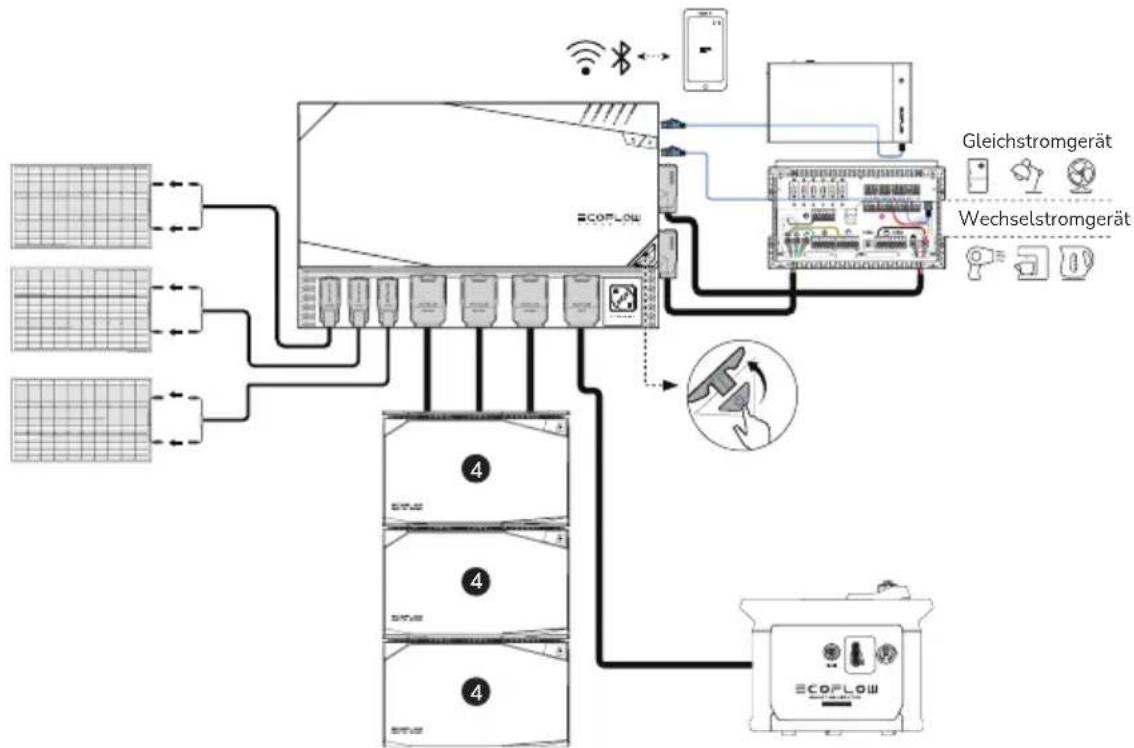

Netzunabhängiger Aufbau und Haussicherung

1. EcoFlow Power Hub
2. AC/DC Smart Distribution Panel
3. Power Kit-Konsole
   4.EcoFlow 5 kWh-/2 kWh-LFP-Akku

4. EcoFlow Smart Generator

5. Landstrom Campingplatz

6. Rigides oder flexibles Solarmodul
7. Faltbares / tragbares Solarpanel
   9.Fahrzeug-Lichtmaschine
8. Fuse-100A (Kaufen Sie es selbst)

Hinweis: Die Abbildung zeigt die verschiedene Steckdosentypen in den verschiedenen Ländern. Sie dient nur als Referenz,itte beziehen Sie sich auf das tatsächliche Produkt.

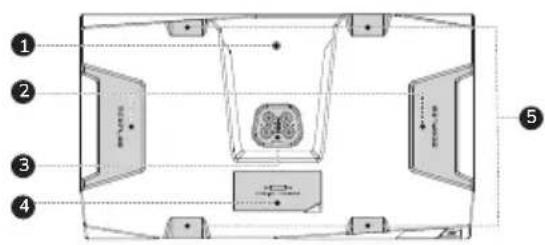

5.3 Erscheinungsbild der Batterie

1. Polarität des LFP-Batterieadapters Schraubenposition
   2.Griff
   3.LFP-Batterie-Steckeranschluss

1. Sicherungsabdeckung
2. Aussparung für Riemen
3. Basis-Stapelaussparung

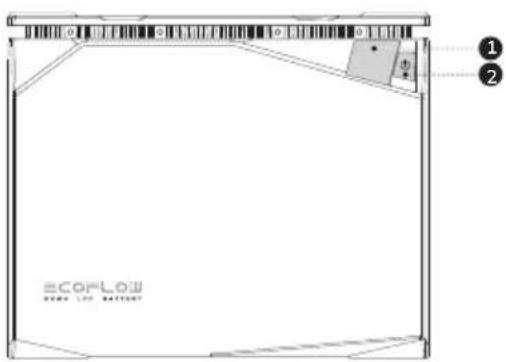

1. Digitale Anzeige
2. Ein/Aus-Taste

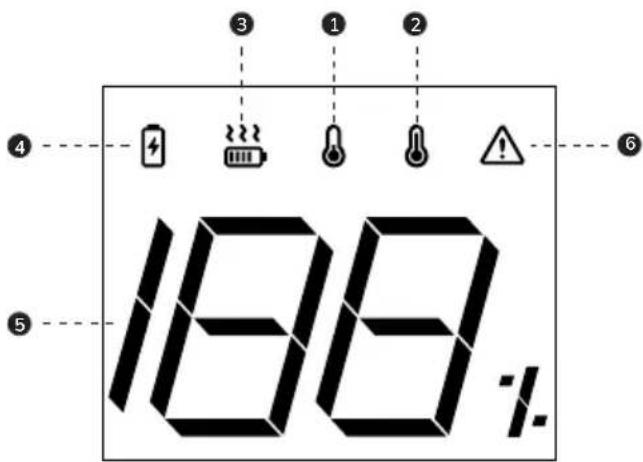

1. Anzeige für niedrige Temperatur
2. Anzeige für hohe Temperatur
   3.Heizungsstatus-Anzeige
3. Ladezustandsanzeige

4. Batterieststandanzeige

5. Warnanzeige für Schutz

Zuden Schutzarten gehoren: Überentladungsschutz
Überladungsschutz
Uberlastschutz
Kurzschlusschutz
Uberstromschutz usw.

6. Batteriebetrieb

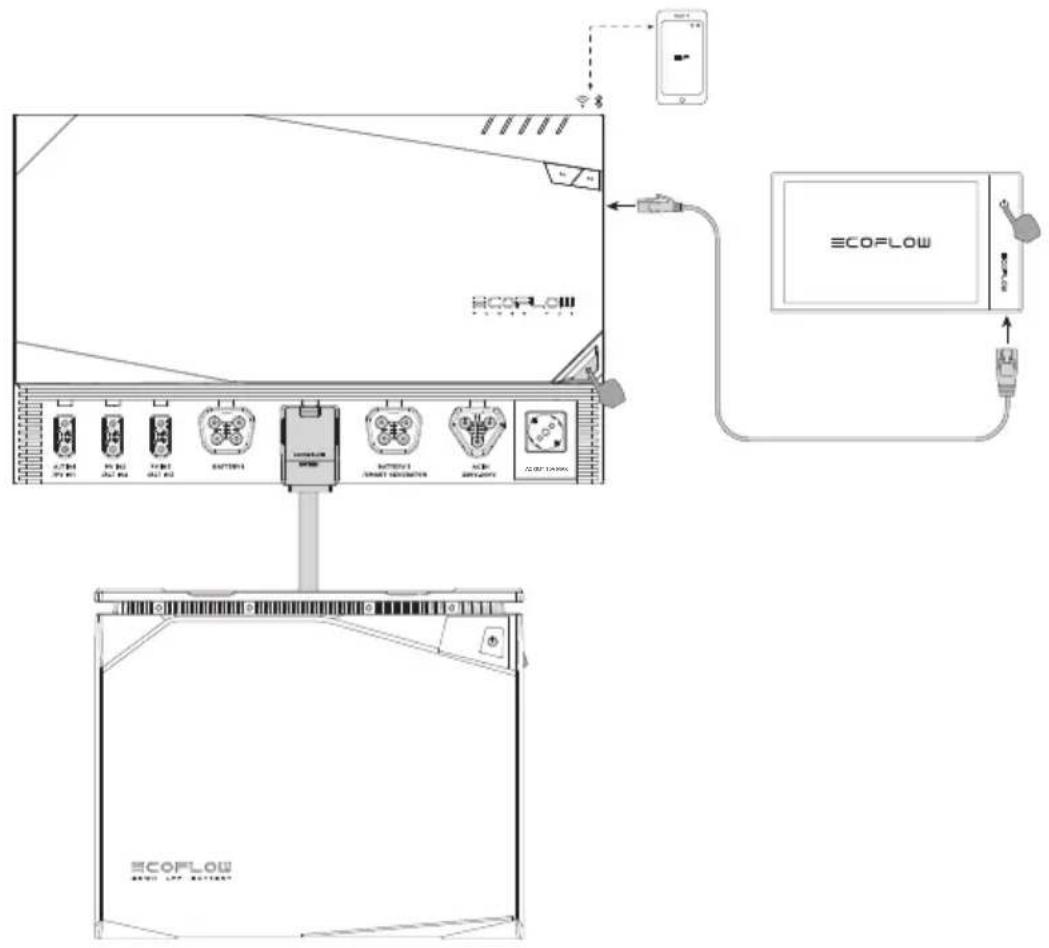

6.1 Batterie ein- und ausschalten

Die Batterie kann auf zwei Arten eingeschaltet werden, durch Aufladen oder über Tasten.

Folgende Tasten können zum Einsatzen der Batterie verwendet werden:

1. Hauptschalter für die Batterie,
2. Hauptschalter für die EcoFlow Power Kit-Konsole,
3. Hauptschalter für den EcoFlow Power Hub.

Die Batterie kann über folgende Tasten ausgeschaltet werden:

1. Hauptschalter für die Batterie,
2. Hauptschalter für die EcoFlow Power Kit-Konsole,
3. Hauptschalter für den EcoFlow Power Hub
4. EcoFlow App.

Einschalten: Halten Sie die Netztaste 2 Sekunden lang gedrückt. Die Batterie schaltet sich ein. Drücken Sie kurz die Netztaste, um den Bildschirm zu aktivieren. Nach dem Einsatzlen leuchtet die Anzeige und zeigt den verbleibenden Batteriestand an.

Ausschalten: Halten Sie die Netztaste 3 Sekunden lang gedrückt. Die Batterie schaltet sich aus.

Ruhemodus : Nach dem Einschalten der Batterie über die Netztaste leuchtet die Anzeige für 5 Minuten und schaltet sich der Anzeige dann automatisch ab. Um die Anzeige ein- oder auszuschalten, drücken Sie kurz die Netztaste.

6.2 Laden und Entladen der Batterie

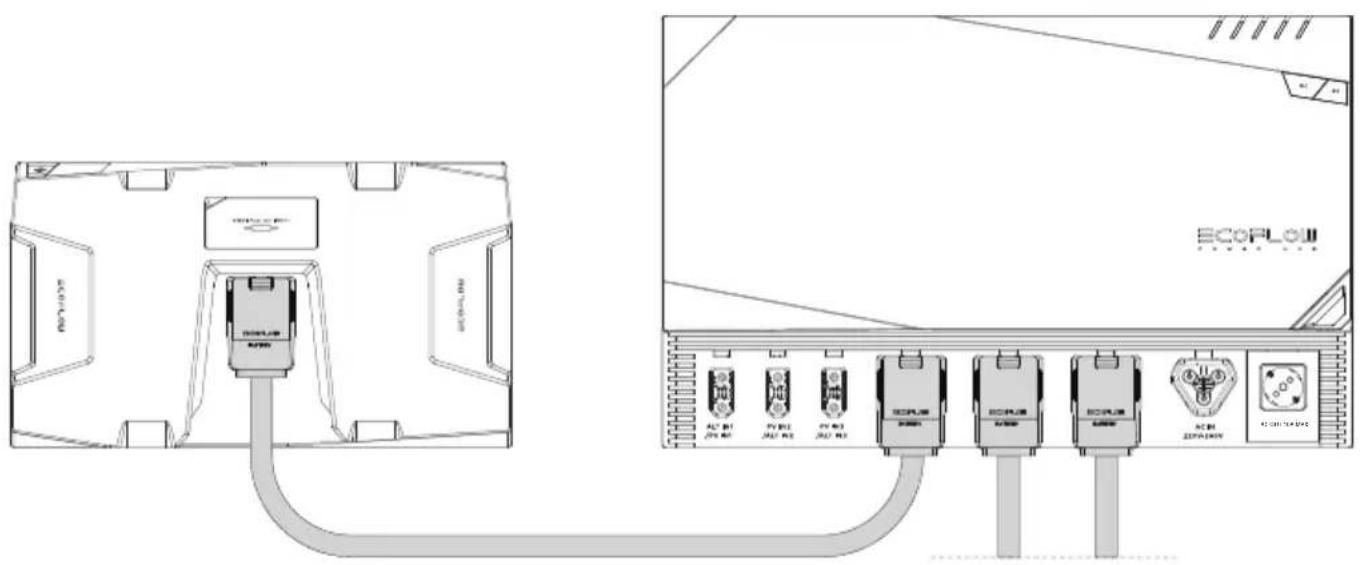

6.2.1 Anschlieben der Batterie an den EcoFlow Power-Kits

Schließen Sie den Akku zum Laden an die Power Kits an (wie folgt).

* Das LFP Batterie-Stromkabel besteht aus einem AWG4 Stromkabel (max. Dauerstrom 100 A) und einem Kommunikationskabel.

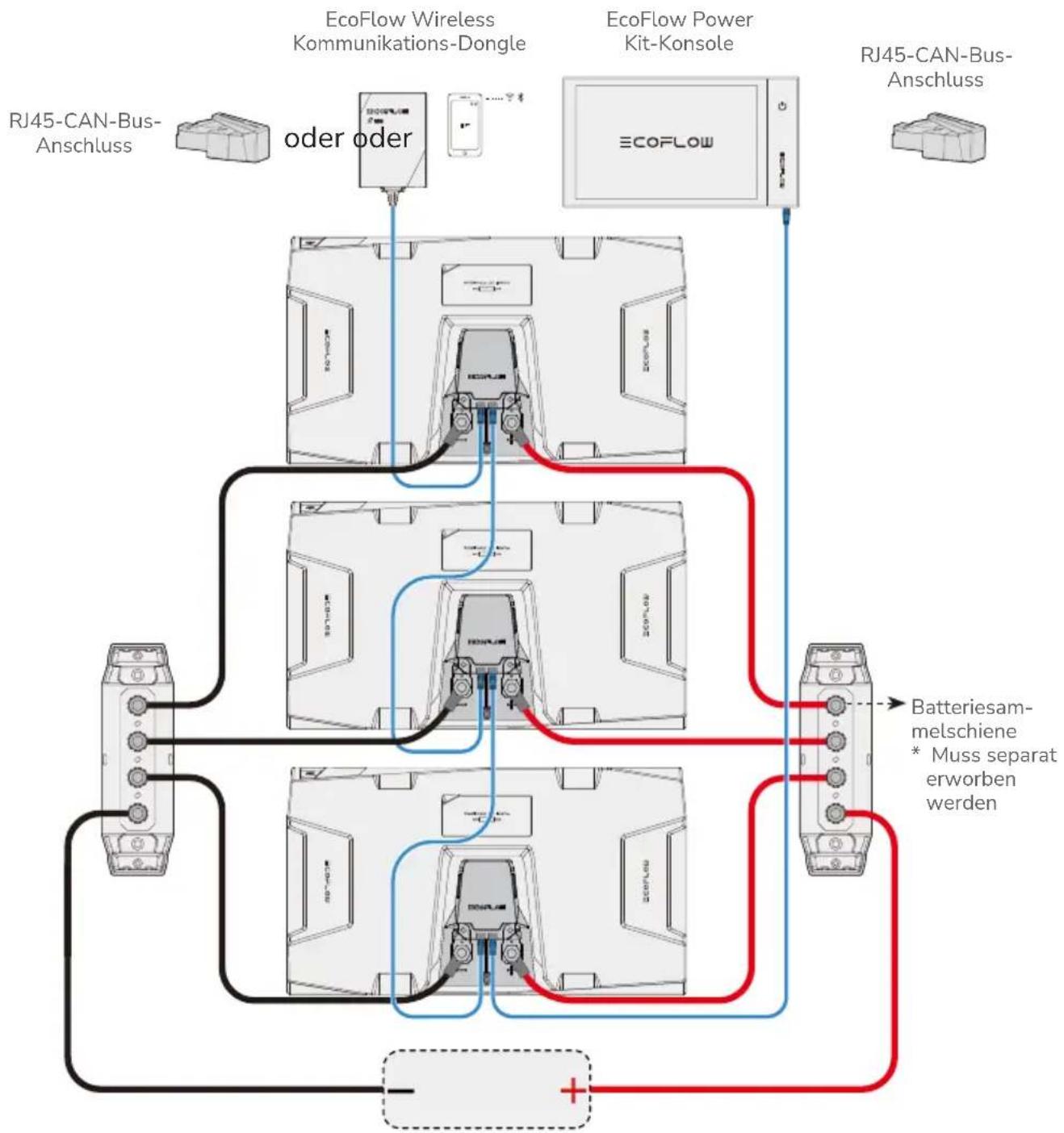

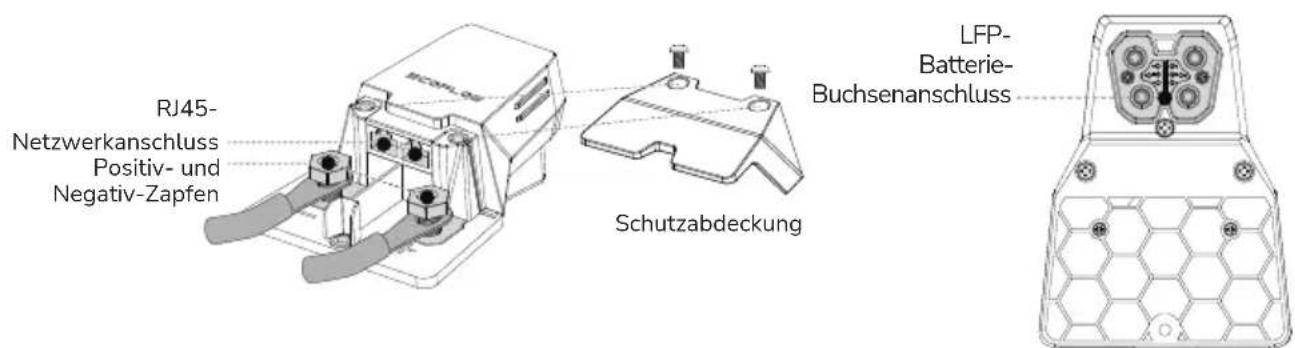

6.2.2 Anschlieben der Batterie an Stromversorgungssysteme von Drittanbietern

Die EcoFlow LFP-Batterie ist mit den meisten handelsüblichen 40 V~60 V-Stromversorgungssystemen von Drittanbietern kompatibel.

Der Benutzer kann den Betriebsstatus der einzelnen Batterien überwachen, indem er die EcoFlow Power Kit-Konsole oder den EcoFlow Wireless Kommunikations-Dongle über den RJ45-Anschluss anschließt.

* Muss separat erworben werden
* EcoFlow Power Kit-Konsole oder EcoFlow Wireless Kommunikations-Dongle mussen seperat erworben werden.

Dieser Adapter verfügt über zwei RJ45-CAN-Bus-Anschlüsse. Jeder Anschluss kann mit dem EcoFlow Wireless Communication Dongle, der Power Kit Console oder einem anderen Adapter verbunden werden. Wenn zwei oder mehr Akkupacks angeschlossen sind und der RJ45-CAN-Bus-Anschluss nicht mit einem der oben genannten Module verbunden ist, MUSs ein RJ45-CAN-Bus-Abschlusswiderstand an den Anschluss angeschlossen werden, um eine ordnungsgemäße Kommunikation im gesamten System zu gewährleisten.

Stromversorgungssysteme von Drittanbietern

Der Benutzer sollte ein geeignetes Anschlusskabel wahlen, das der Leistung des Stromversorgungssystems eines

Drittanieters und dem Entladestrom der Batterie entspricht.

Die folgende Tabelle zeigt die Belastbarkeit der verschiedene Batterieanschlusskabel:

Strom (A)	Kabelgroße (AWG)
15	14
25	12
40	10
60	8
80	6
100	4
120	2
150	1/0

6.2.3 Vorentladung der Batterie

Die Batterie-Vorentlung ist eine Funktion zur vorübergehenden Begrenzung des Entladesstroms, bevor die Batterie mit hohem Strom entladen wird. Dadurch werden die Kondensatoren externer elektrischer Geräte vor einer Beschädigung durch plötzlichen hohen Strom geschützt. Nach dem Anschluss sorgt ein Strombegrenzungswiderstand in der Batterie davon, dass sich die Kondensatoren externer elektrischer Geräte langsam aufladen. Wenn die Kondensatorspannung auf 90 % der Batteriespannung ansteigt,heits das Batteriemanagementsystem die Begrenzung des Entladesstroms auf, und die Batterie kann normal mit hohem Strom entlagen werden.

6.3 Automatisches Heizen

6.3.1 Aufheizen beim Laden

Die EcoFlow LFP-Batterie ist mit einer Ladeheizungsfunktion ausgestattet, die den Betrieb bei niedrigen Temperaturen ermittelgt.

Die Ladungsheziehung wird automatisch aktiviert, wenn die Umgebungstemperatur unter 0^ (32°F) liegt und die Batterie im Lademodus ist. Die Aktivierungsreihenfolge ist wie folgt:

1. Die Ladungsheziehung erfordert eine Ladeleistung ≥ 250 W. Wenn die Innentemperatur der Batterie über 5^ (41°F) steigt, kann der Ladevorgang beginnen.
2. Wenn die Innentemperatur der Batterie über 10^ (50°F) ansteigt, wird die Ladeerwärnung gestopt und den Ladevorgang fortgesetzt.
3. Die Ladungsheizfunktion fungkioniert im Temperaturbereich von -20 °C~0 °C (-4 °F~32 °F).

6.3.2 Aufheizen beim Entladen

Die Batteriekapazität kann sich beim Entladen mit hoher Leistung bei niedriger Temperatur erheblich verringn. Die EcoFlow LFP-Batterie ist mit einer Entladeheizfunktion ausgestattet, um dieser Situation entgegenzuwirken. Die Entladeheziehung kann manuell aktiviert werden, indem Sie in der EcoFlow-App wie folgt auf die Schaltfläche für die Entladeheziehung tippen:

1. Wenn die Innentemperatur der Batterie unter 0^ (32°F) liegt und der SOC-Wert der Batterie ≥ 70% ist, tippen Sie in der EcoFlow-App auf die Entlageheizuings-Schaltfläche, um die Entlageheizing zu aktivieren.
2. Wenn der Ladezustand der Batterie ≤ 50% oder die Innentemperatur der BatterieHigher als 10^ (50°F) ist, wird die Entladeheizfunktion automatisch ausgeschaltet.

*Die Entladeheizfunktion Funktioniert im Temperaturbereich von -20 °C~0°C (-4°F~32°F).

Warum kann die Batterie die Entludeheizung nicht automatisch aktivieren?

Im Gegensatz zur Ladeheziehung, die Strom von der Ladequelle verbraucht, verbraucht die Entladeheziehung Strom von der Batterie. Wenn die Batterie bei niedrigen Temperaturen automatisch die Entladeheziehung einscheltet, kann dies zu einer haufigen Entladung der Batterie selbst führen.

6.4 Parallelschalten von Batterien

6.4.1 Paralleles Aufladen und Entladen

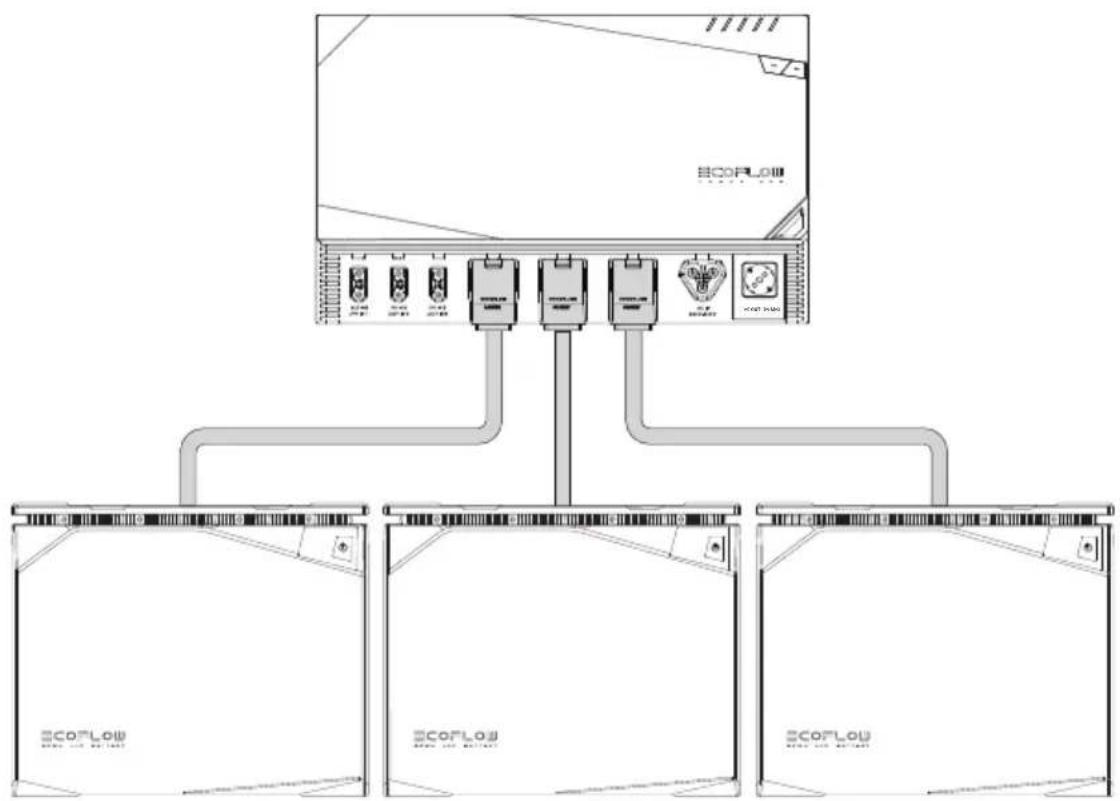

Parallelschaltung von Batterien über den EcoFlow Power Hub

Die EcoFlow LFP-Batterie ist ein 48-V-Batteriesystem und Unterstützung nur die Parallelschaltung. Es konnen bis zu drei EcoFlow LFP-Batterien gleichzeitig an den EcoFlow Power Hub angeschlossen werden. Das EcoFlow LFP Batterie-Stromkabel verfügbar über ein voreingestelltes Kommunikationssignal, mit dem parallel geschalte Batterien miteinanderCOMMUNIZIERENkonnen.

• Verwenden Sie die Batterie nicht in einer Reihenschaltung, da dies zu einer Beschädigung der Batterie führen kann.

• Stellen Sie safer, dass die Batterie vor dem Anschlieben ausgeschaltet ist.

• Schlieben Sie die Batterie über das EcoFlow LFP Batterie-Stromkabel an den EcoFlow Power Hub an, wie in der Abbildung unter dargestellt.

6.5 Batteriemanagementsystem

Die Batterie ist mit einem Batteriemanagementsystem (BMS) ausgestattet und verfügt über die folgenden Batterieschutzfunktionen:

Unterspannungsschutz bei entladener Batterie	Verhindert die Überentladung von Batterien
Überspannungsschutz beim Laden der Batterie	Verhindert ein Überladen der Batterien
Überhitzungsschutz beim Laden/Entladen der Batterie	Verhindert eine hohe Batterietemperatur
Überstromschutz beim Laden/Entladen der Batterie	Verhindert übermäßig Batteriestrom
Batterieausgleichsfunktion	Hält jeder einzeln Zelle in gleichem Zustand, um sicherzustellen, dass die Batterie in einem optimalen Zustand für den Gebrauch ist

• Wenn der Schutz ausgelöst wird, klemmen Sie die Batterie ab und lassen Sie sie einige Zeit liegen, bevor Sie sie wieder einschalten.

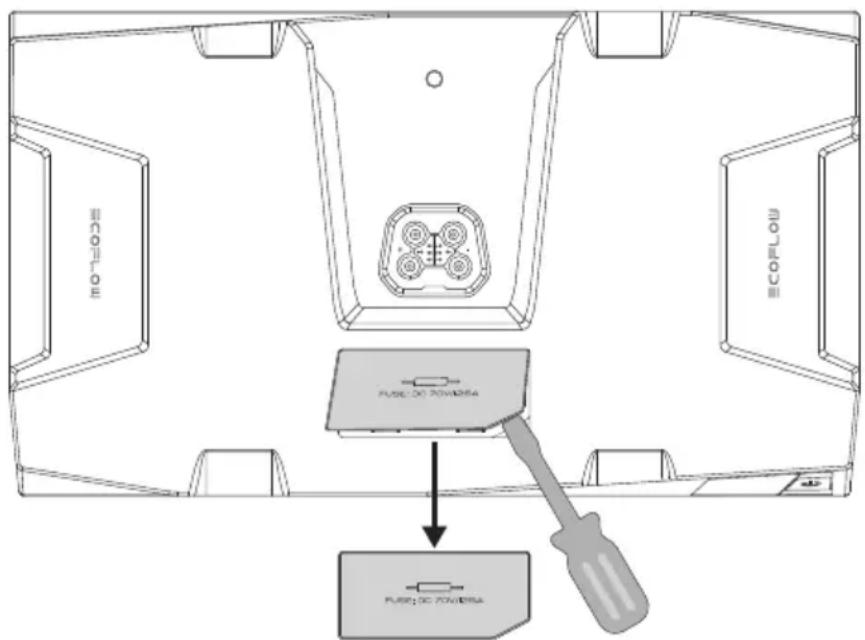

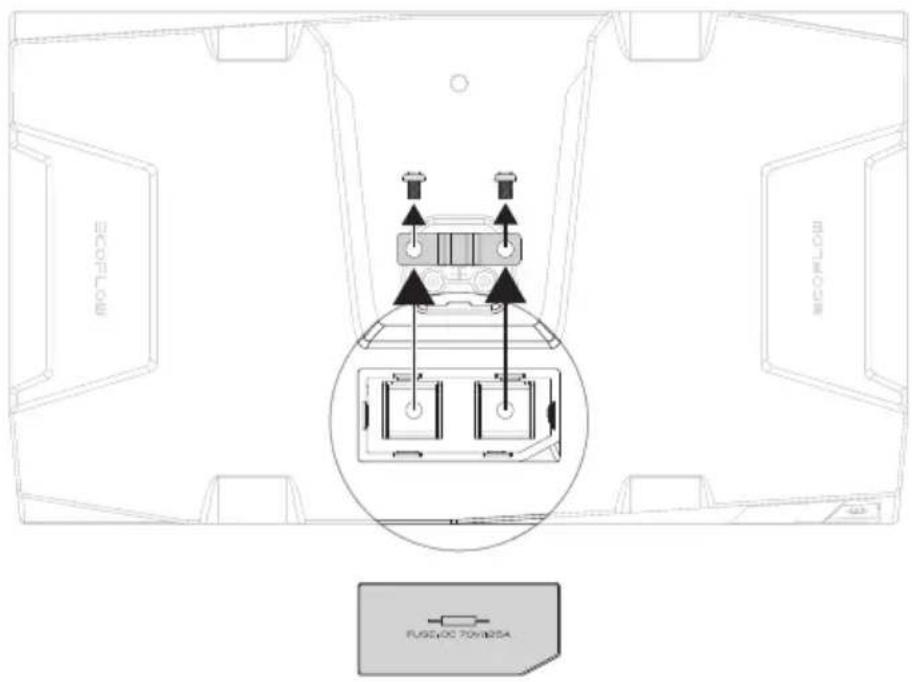

6.6 Auswechseln der Sicherung

Die EcoFlow 5 kWh LFP-Batterie verfügbar über eine integrierte austauschbare DC 70V/150A-Sicherung, während die 2 kWh LFP-Batterie über eine integrierte austauschbare DC 70V/125A-Sicherung verfügbar. Unter normalen Betriebsbedingungen besteht keine Gefahr, dass die Sicherung durchbrennt. Wenn ein externer Kurzschluss auftritt und das Batteriemanagementsystem nichtrechtzig geschützt wird, brennt die Sicherung sofort durch, um die Batterie zu schützen. Wenn ein Kurzschluss auftritt und die Batterie nicht geladen oder entladen werden kann, muss die Sicherung ersetzt werden. Der Austausch wird wie folgt vorgenommen:

1. Stellen Sie sicher, dass die Batterie aus geschaltet ist, öffnen Sie die Sicherungsabdeckung mit einem geeigneten Werkzeug und bewahren Sie die Abdeckung an einem sicheren Ort auf.

1. Ersetzen Sie die neue Sicherung und bringen Sie die Abdeckung wieder an.

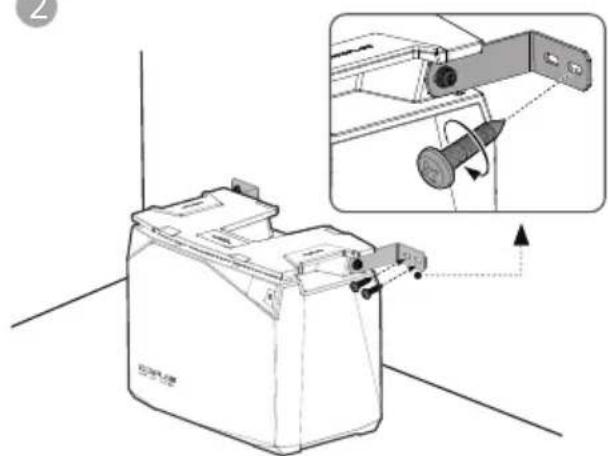

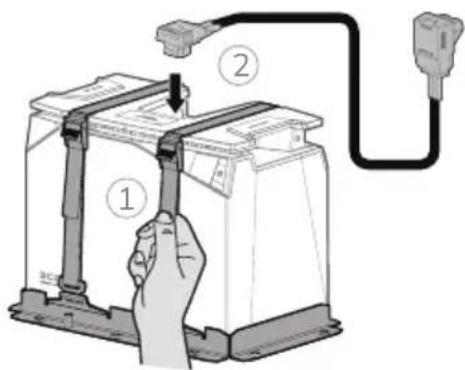

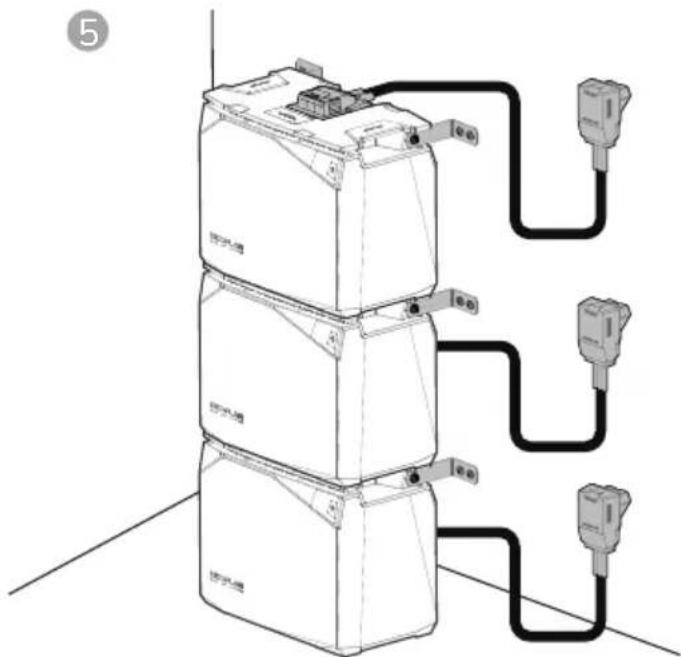

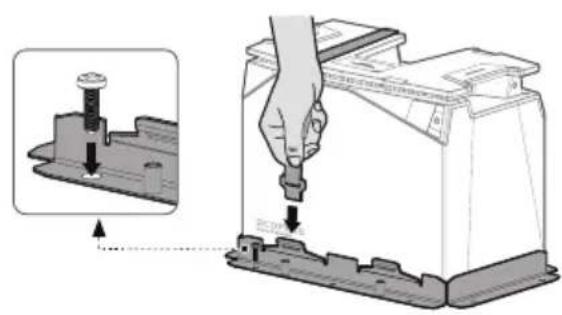

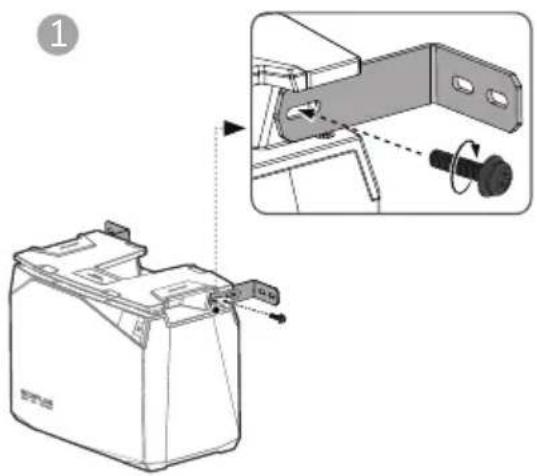

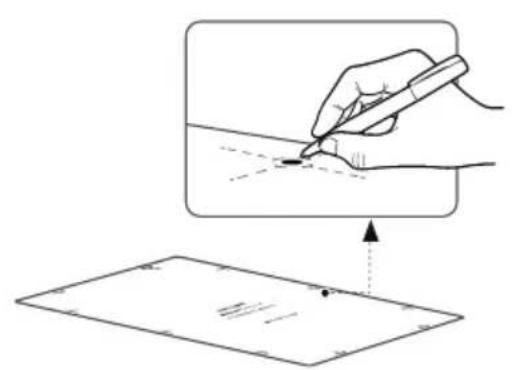

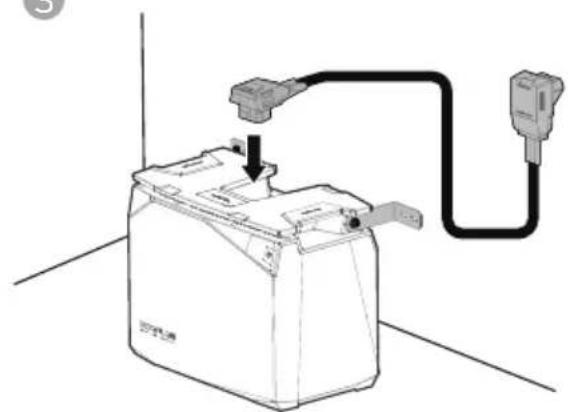

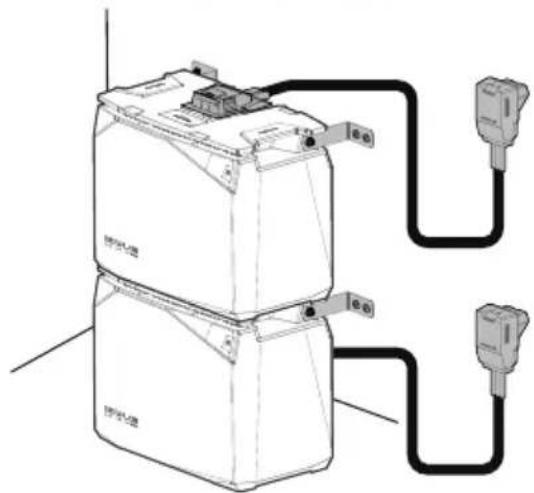

7. Installation der Batterie

Vorsichtsmaßnahmen

1. Überprüfen Sie nach dem Öffnen des Batteriepacks zunachst die Batterie und das Zubehör. Wenn die Batterie beschädigt ist oder Teile fehlen, wenden Sie sichitte an den Anbieter.
2. Stellen Sie safer, dass die Batterie vor der Installation ausgeschelt ist.
3. Stellen Sie sicher, dass die elektrischen Spezifikationen der Batterie mit den entsprchenden Geräten und Systemen kompatibel sind.
4. Halten Sie die Batterie von Flammen und Flüssigkeiten fern.

*Im Falle von Bewegungen und Vibrationen, wie in Volkswagen und Booten, muss die Batterie in den folgenden drei Konfigurationen befestigt werden, um ein Umfallen der Batterie zu verhindern.

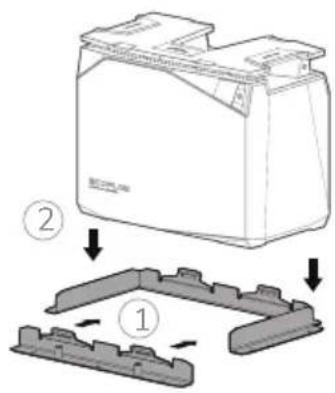

LFP-Batteriehalterung

2

3

4

× 1× 1

M6 M5

LFP-Batterie-Wandhalterung

x1x2x2x2M6*20

8. Wartung und Entsorgung der Batterie

8.1 Wartungsanleitung

1. Die Batterie muss in einer trockenen und gut belufteten Umgebung gelagert werden. Eine zu hohe oder zu niedrige Lagertemperatur wirkt sich auf die Selfstentladung der Batterie aus und beschleunigt die natürliche Alterung der Batterie. Es wird davon empfohlen, die Batterie bei einer Temperatur von 20~45°C (68°F~113°F) zu lagern und von Wasserquellen, Wärmequellen und Metallgegenständen fernzuhalten.
2. Wenn die Batterie über einen längeren Zeitraum nicht verwendet wird, empfeht es sich, sie in einem halb aufgeladenen Zustand (60% SOC) zu lagern. Es wird empfohlen, die Batterie alle drei Monate auf 30% zu entladen und dann wieder auf 60% aufzuladen.
3. Aus Sicherheitsgründen damit die Batterie nicht bei Temperatoren über 45^ (113°F) oder unter 20°C (68°F) gelagert werden.
4. Wenn die Temperatur der Batterie niedriger als -20^ (-4°F) beträgt, kann die Batterie nicht zum Laden, Entladen oder Heizen verwendet werden.

5. Um die Lebensdauer der Batterie zu verlängern, wird empfohlen, die Batterie bei 20^ (68°F) bis 45°C (113°F) zu verwenden.

6. Wenn der Batteriestand nach dem Gebrauch unter 1% liegt, sollte er vor der Lagerung auf 60% aufgeladen werden. Wenn die Batterie über einen längeren Zeitraum bei kritisch niedrigem SOC nicht verwendet wird, kommt es zu irreversiblen Schäden an der Batteriezelle, wodurch sich die Lebensdauer der Batterie verringgert.

7. Wenn der SOC-Wert der Batterie kritisch niedrig ist und sie zu lange nicht verwendet wird, wechselt sie in den Energiesparmodus und muss wieder aufgeladen werden, bevor sie wieder verwendet werden kann.

8.2 Entsorgung

1. Stellen Sie sicher, dass die Batterie vollständig entladen ist, bevor Sie sie in einem davon vorgesehenen Behälter für das Batterierecycling entsorgen, sofern dies möglich ist. Die Batteriezellen enthalten gefährliche Chemikalien und dürfen nicht über den Hausmüll entsorgt werden.itte beachten Sie die lokalen Gesetze und Vorschriften des Benutzers zum Recycling und zur Entsorgung von Lithium-Batterien, um relevante Details zu erfahren.
2. Wenn die Batterie aufgrund eines Fehlers des Produkts selbst nicht vollständig entladen werden kann, damit die Batterie nicht direkt entsorgt werden. Wenden Sie sich für die weitere Entsorgung an ein spezialisiertes Batterie-Recyclingunternehmen.
3. Eine tiefentladene Batterie lasst sich nicht einschalten.itte entsorgen Sie die Batterie entsprechend den lokalen Gesetzen und Vorschriften.

9. Fehlerbehebung

Fehlerbeschreibung	Fehlertype	Wiederherstellungsmethoden
Symbol bleibt eingeschaltet	Anzeige für niedrige Temperatur	Aufladen: Automatische Wiederherstellung nach einer Batterietemperatur von über 5 °C (41 °F)Entladung: Automatische Wiederherstellung nach einer Kerntemperatur von über -17 °C (1,4 °F)
Symbol bleibt eingeschaltet	Anzeige für hohe Temperatur	Aufladen: Automatische Wiederherstellung nach Abkühlung auf unter 42 °C (107 °F)Entladen: Automatische Wiederherstellung nach Abkühlung auf unter 52 °C (125 °F)
Symbol blinkt	Überentlungsschutz	Batterieladung, automatische Wiederherstellung bei SOC > 0 %
	Überladungsschutz	Automatische Unterbrechung und Wiederherstellung des Ladevorgangs nach teilweiseim Verbrauch der Batterieleistung
	Überlastschutz	Entfernen Sie das überlastete Gerät und starten Sie die Maschine zur Wiederherstellung neu
	Kurzschlussschutz	Professionelle Inspektion empfohlen, um die Ursache des Kurzschlusses zu beseitigen
	Überstromschutz	Entfernen Sie den Überstromschutz und starten Sie das Gerät neu, um es wiederherzustellen

10. Häufig gestellte Fragen

1. Welche Art von Batteriechemie wird in thisem Produkt verwendet?

Dieses Produkt verwendet hochwertiges Lithium-Eisenphosphat.

1. Wie reinige ich die Batterie?

Die Batterie kann mit einem trockenen, weichen und sauberen Tuch oder Papiertuch abgewischt werden.

1. Sind Lithium-Batterien safer?

Die EcoFlow LFP-Batterie ist durch ein Hochleistungs-BMS geschützt und wurde strengen Tests unterzogen, um die Sicherheit während des Gebrauchs zu gewährleisten.

1. Konnen die 5 kWh LFP-Batterie und die 2 kWh LFP-Batterie parallel verwendet werden?

Dies wird nicht empfohlen – bei der parallelen Verwendung von zwei Modellen ist die Konsistenz der Batterien nicht gewährleistet, was zu einer verkürzten Lebensdauer der Batterien oder)sogar zu einem Sicherheitsrisiko führen kann.

1. Darf ich die Batterie auch bei niedrigen Temperatures aufladen?

Ja, wenn die Batterie bei niedrigen Temperaturen -20^ ≤ T ≤ 0^ (-4^ ≤ T ≤ 32^) geladen wird, wird die Ladeerwärungsfunktion eingeschaltet, um die Batterie zu erwämen, bevor sie normal geladen wird.

1. Darf die Batterie mit Stromversorgungssystemen anderer Hersteller verwendet werden?

Ja, der Benutzer muss davon eine zusätzliche Verkabelung vornehmen.

1. Wie lagere ich die Batterie?

Wenn Sie die Batterie lagern, schalten Sie sie zuerst aus und lagern Sie sie dann an einem trockenen, belufteten Ort bei Raumtemperatur und halten Sie sie von Wasserquellen fern.

1. Kann die Batterie beim Laden mit MPPT bei einer Umgebungstemperatur unter 0^ (32°F) erwärmt werden?

Ja. Abhängig von der Intensität der Sonneneinstrahlung und der Leistung des vom Nutzer verwendenten Solarmodulus. Es wird empfohlen, mindestens 400 W an Solarmodulen anzuschreiben.
