7835 - Messgeräte SOEHNLE - Kostenlose Bedienungsanleitung

Produkttyp	Medizinische Säulenwaage
Verfügbare Modelle	7835.01 (Säulenwaage), 7835.02 (Säulenwaage mit Messstab)
Wägebereich	200 kg oder 300 kg je nach Version
Teilung	100 g
Mindestlast	2 kg (Modell 200 kg) / 1 kg (Modell 300 kg)
Abmessungen (L x B x H)	7835.01: 362 x 488 x 990 mm; 7835.02: 362 x 488 x 1310 mm
Gewicht	Ca. 15 kg (Schätzung)
Display	LCD 6-stellig, hinterleuchtet, Ziffernhöhe 20 mm
Stromversorgung	6 AA LR6-Batterien (im Lieferumfang) oder optionales Netzteil (Art.-Nr. 2557.05.002)
Hauptfunktionen	Wiegen, Nullstellung, manuelles und Vor-Tara, Einheitenwechsel (kg/lb, cm/ft), Hold-Funktion, BMI-Berechnung, Kinderwiegen, integrierter Messstab (Modell 7835.02)
Verwendungszweck	Bestimmung des Körpergewichts im professionellen Umfeld (medizinische Versorgung, Pflege)
Gehäusematerial	ASA
Schutzart	IP20
Betriebstemperatur	+5°C bis +35°C
Lagertemperatur	-10°C bis +55°C
Zulässige Luftfeuchtigkeit	20% bis 85% (nicht kondensierend)
Reinigung	Vor Reinigung Netzstecker ziehen; weiches Tuch und handelsübliche Reinigungsmittel verwenden; vermeiden Sie, dass Flüssigkeiten in das Gerät eindringen
Zulässige Desinfektion	Vergällter Alkohol, Isopropanol, Kohrsolin 2%, Sokrena 1%, Sagrotan 5%, Gigasept 5%
Wartung	Regelmäßige Überprüfung mit einem bekannten Gewicht; Reparatur nur durch autorisierten Soehnle-Service
Garantie	24 Monate ab Kaufdatum
Optionales Zubehör	Netzteil (Art.-Nr. 2557.05.002), RS232-Schnittstelle
Zulassung	Erhältlich für Modelle 7835.01.001, 7835.01.002, 7835.02.001, 7835.02.002

Häufig gestellte Fragen - 7835 SOEHNLE

Wie wechsle ich die Batterien der Soehnle 7835 Waage?

Öffnen Sie den Deckel des Batteriefachs an der Unterseite der Waage, legen Sie sechs AA LR6-Batterien unter Beachtung der Polarität ein und schließen Sie den Deckel wieder. Soll die Waage längere Zeit mit wiederaufladbaren Batterien betrieben werden, aktivieren Sie den Batteriemodus in den Einstellungen (siehe Benutzerhandbuch).

Wie verwende ich die Tara-Funktion an der Waage?

Legen Sie einen Gegenstand (z. B. ein Handtuch) auf die Plattform und drücken Sie die Tara-Taste. Das Display zeigt 'Net' und das Nettogewicht an. Für eine feste Tara verwenden Sie die Funktionstaste, um einen manuellen Wert einzugeben. Zum Löschen der Tara drücken Sie die Nullstell-Taste.

Wie messe ich den BMI mit dieser Waage?

Steigen Sie auf die Waage, drücken Sie die BMI/Function-Taste. Das Display zeigt die Standardgröße (170 cm). Ändern Sie diese mit den +/--Tasten, bestätigen Sie mit Send. Das Display wechselt zwischen Gewicht und BMI (z. B. 'bl 26,2'). Zum Verlassen entlasten Sie die Waage oder drücken Sie On/Off.

Wie wiege ich ein Kleinkind?

Ein Erwachsener steigt zuerst auf die Waage, drückt Tara, um sein Gewicht zu speichern, und steigt dann wieder herunter. Das Display zeigt einen negativen Wert. Der Erwachsene steigt mit dem Kind wieder auf: Das Gewicht des Kindes wird direkt angezeigt.

Was tun, wenn die Waage 'Err 05' anzeigt?

Dieser Code bedeutet, dass die Nullgrenze überschritten wurde. Stellen Sie sicher, dass sich kein Gegenstand auf der Waage befindet, entfernen Sie diese und starten Sie das Gerät neu. Wenn der Fehler weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie reinige und desinfiziere ich die Waage?

Trennen Sie vor der Reinigung die Stromversorgung. Verwenden Sie ein weiches Tuch und handelsübliche Reinigungsmittel. Zur Desinfektion sind folgende Mittel zugelassen: vergällter Alkohol, Isopropanol, Kohrsolin 2%, Sokrena 1%, Sagrotan 5% oder Gigasept 5%. Vermeiden Sie, dass Flüssigkeit in das Gerät eindringt.

Wie hoch ist die maximale Belastung der Waage?

Die maximale Belastung beträgt 200 kg für die Modelle 7835.01.001 und 7835.02.001 sowie 300 kg für die Modelle 7835.01.002 und 7835.02.002. Überschreiten Sie diese Grenze niemals.

Wie ändere ich die Einheit für Gewicht (kg/lb) oder Größe (cm/ft)?

Drücken Sie die BMI/Function-Taste (sofern in den Einstellungen für den Einheitenwechsel konfiguriert). Die Einheit wechselt zwischen kg und lb oder cm und ft, je nach Modus. Konsultieren Sie das Benutzerhandbuch, um diese Funktion zu konfigurieren.

Wie verwende ich die Hold-Funktion?

Aktivieren Sie die Hold-Funktion im Einstellungsmodus (siehe Benutzerhandbuch). Sobald aktiviert, bleibt das angezeigte Gewicht beim Entlasten der Waage stehen. Der Standardmodus ist 'Hold bei Stillstand' (Modus 1).

Wie montiere ich die Waage mit Messstab (Modell 7835.02)?

Verwenden Sie einen Inbusschlüssel 5 und einen Schraubendreher PZ2. Befestigen Sie das Rohr an der Halterung der Basisplatte, schließen Sie das Displaykabel an. Für den Messstab: Schrauben Sie die Halterungen mit Senkkopfschrauben am Messstab fest, befestigen Sie dann den Messstab mit den mitgelieferten Zylinderschrauben am Rohr.

BEDIENUNGSANLEITUNG 7835 SOEHNLE

1. Einführung 3
2. Lieferumfang 4

3. Warnhinweise 5

4. Technische Daten 6

4.1 Ausführungen 6

4.1.1 Personenwaage mit Stativ 7835.01
4.1.2 Personenwaage mit Stativ & Langenmessstab 7835.02 .7

1. Allgemeine Hinweise 8

5.1 Verwendungszweck 8
5.2 Sicherheitshinweis 8
5.3 Reinigung 9
5.4 Desinfektion 9
5.5 Sterilisation 9
5.6 Wartung und Service 9
5.7 Garantie/Gewährleistung/Haftung 10
5.8 Batterie- und Akku-Entsorgung 10
5.9 Entsorgung der Waage 10

1. Kennzeichnung 11

6.1 CE-Kennzeichnung 11
6.2 Kennzeichnung auf dem Typenschild 11

1. Produktbeschreibung 12

7.1 Anschluss- und Gerätebeschreibung 12
7.2 Bedientasten 12
7.3 Anzeigesymbole 13

1. Montage 14

8.1 Montagehinweis 14
8.2 Montageschritte 14

1. Inbetriebnahme 18

9.1 Aufstellungshinweis 18
9.2 Spannungsversorgung 18

1. Bedienung 19

10.1 Einsatzen 19
10.2 Wiegen.. 19

10.3 Nullstellen 19
10.4 Tarieren 19

10.5 Einheitenumschaltung 20
10.6 Hold-Funktion 21
10.7 BMI-Funktion 21
10.8 Kleinkind-Verwiegung 22
10.9 Bedienung des Längenmessstabs 22
10.10 Ausschalten/Betrieb sicherebenenden 23

1. Störungen - Ursachen und Beseitigung 24
2. Hinweise zur Elektromagnetischen Verträgelichkeit 25

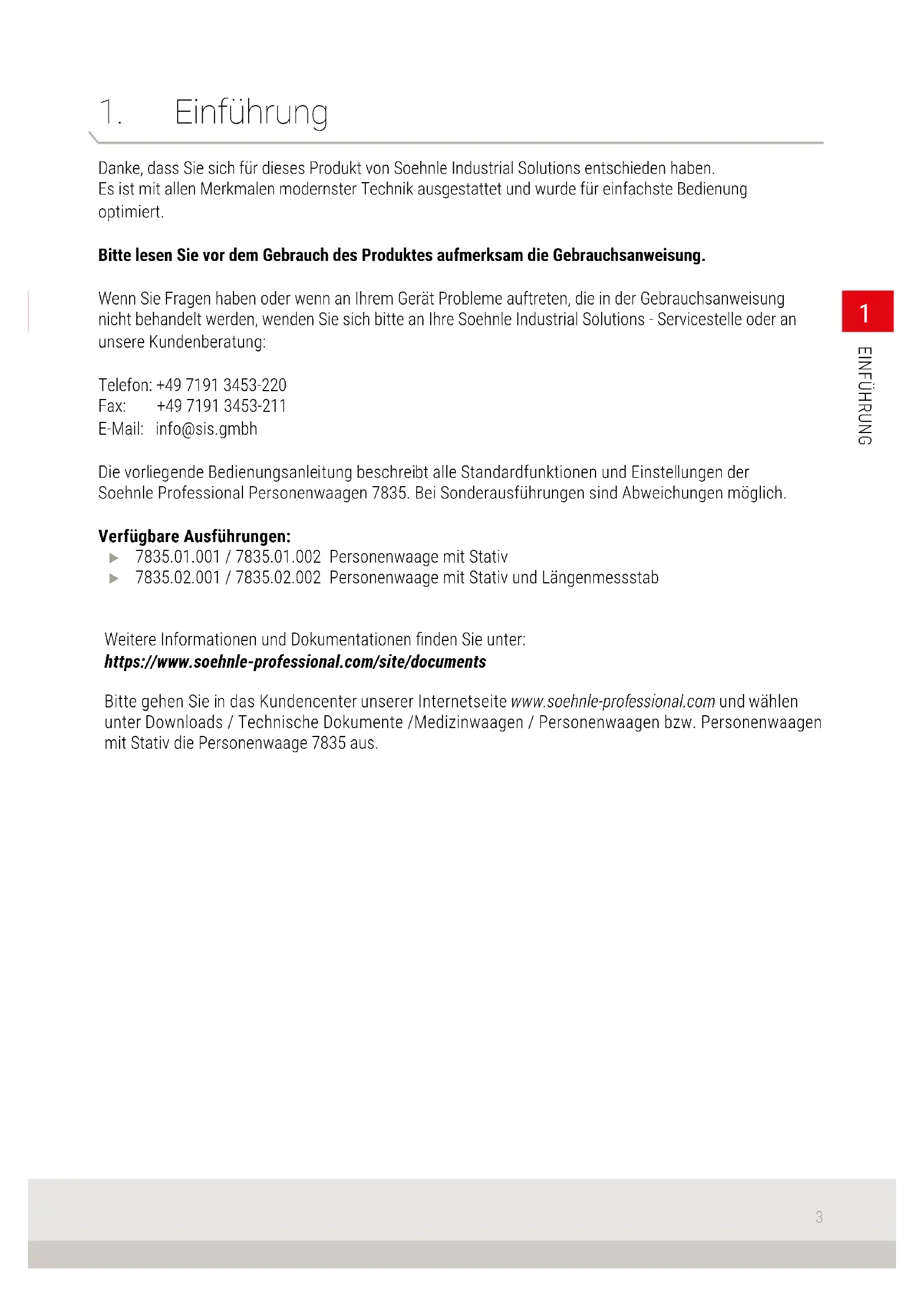

1. Einführung

Danke, dass Sie sich für diesen Produkt von Soehnle Industrial Solutions entschieden haben. Es ist mit allen Merkmalen modernster Technik ausgestattet und wurde für einfache Bedienung optimiert.

Bitte lessen Sie vor dem Gebrauch des Produktes aufmerksam die Gebrauchsanweisung.

Wenn Sie Fragen haben oder wenn an Ihr dem Gerät Probleme auftreten, die in der Gebrauchsanweisung nicht behandelt werden, wenden Sie sichitte an ihre Soehnle Industrial Solutions - Servicestelle oder an unsere Kundenberatung:

Telefon: [phone]

Fax: [phone]

E-Mail: [e-mail]

Die vorliegende Bedienungsanleitung beschreiben als Standardfunktionen und Einstellungen der Soehnle Professional Personenwagaen 7835. Bei Sonderausführungen sind Abweichungen möglich.

Verfügbare Ausführungen:

7835.01.001 / 7835.01.002 Personenwaage mit Stativ
7835.02.001 / 7835.02.002 Personenwaage mit Stativ und Längenmessstab

Weitere Informationen und Dokumentationen finden Sie unter:

Bitte gehen Sie in das Kundencenter unserer Internetseite www.soehnle-professional.com und wahren unter Downloads / Technische Dokumente /Medizinwaagen / Personenwaagen bzw. Personenwaagen mit Stativ die Personenwaage 7835 aus.

2. Lieferumfang

Lieferumfang: 7835.01.00x 7835.02.00x
Personenwaage 7835	✓	✓
Gebrauchsanweisung	✓	✓
6x AA-Batterien LR6	✓	✓
Stativrohr mit Anzeigegerät	✓	✓
Schraubenset Stativrohr	✓	✓
Längenmessstab	×	✓
Halter für Längenmessstab (2x)	×	✓
Befestigungsschrauben für Halter (4 x Linsenschraube M4x10)	×	✓
Befestigungsschrauben für Längenmessstab (2 x Senkschraube M5x8)	×	✓

Optional erhältlich:

Netzteil (Art. Nr.: 2557.05.002)

3. Warnhinweise

Im Falle einer Fehlfunktion kontaktieren Sieitte den Kundenservice von Soehnle Industrial Solutions unter Telefon +497191 / 3453320 oder E-Mail [e-mail].
Nicht autorisierte Änderungen oder Reparaturen können die Waage beschädigen und zum Erlöschen der Herstellergewährleistung führen.
Unterbrechen Sie die Spannungsvorsorgung zu dieser Waage vor jeder Installation, Reinigung oder Wartung.
Setzen Sie die Waage keinem direkten Sonnenlicht aus. Dies konnte zu Farbveränderungen führen.
Wenn die Waage für einen längeren Zeitraum nicht benutzt werden soll, entfernen Sieitte die Batterien oder das Netzkabel.
Vermeiden Sie es, Materialien auf der Waage und dem Anzeigegerät zu stapeln oder die Waage mit mehr als der zulässigen Höchstlast zu belasten. Dies kann zu Beschädigungen führen.
Stellen Sie die Waage auf eine feste, stabile und ebene Fläche, so dassigeria Messergebnisse gewährleistet werden konnen. Messergebnisse, die auf einer weichen oder geniegen Fläche ermittelt werden, sind bei konformitätsbewerteten Waagen nicht zulässig.
Schlieben Sie die Waage nicht an instabile Spannungsquellen an.
Gleichzeitige Berührung der Schnittstelle und des Patienten ist nicht zulässig.
Benutzen Sie nur das Original-Zubehör. Die Benutzung anderer Fabrikate kann zu Schäden an der Waage führen.
Gebrauchsanweisung lesen.

4. Technische Daten

4.1 Ausführungen

4.1.1 Personenwaage mit Stativ 7835.01

Personenwaage mit Stativ 7835.01.001 7835.01.002
Höchstlast 200 kg 300 kg
Ziffernschrift	100 g 100 g
Mindestlast	2 kg 1 kg
Eichfähig	×	×
Display:	7-Segment,6-stelliges LCD,hinterleuchtet
Ziffernhöhe: 20 mm
Gehäusematerial: ASA
IP-Schutzklasse: IP20
Abmessungen (BxTxD):	362 x 488 x 990 mm
Stromversorgung:	6 x AA Batterien oderNetzteil 100 - 240 V AC (Art. Nr. 2557.05.002)oderAkkus der Höhe AA verwendbar - Hier kann die Ladestandsanzeige zu geringe Werte anziegen.Soll die Waage langfristig mit Akkus betriebenen werden, kann in der Waage der Akkubetrieb aktiviert werden. (s. Kapitel 9.2)
Arbeitstemperatur: + 5°C bis + 35°C
Lagertemperatur:	- 10°C bis + 55°C
Feuchtingigkeit:	20% bis 85%(nicht kondensierend)
Luftdruck:	900 bis 1.050 hPa

4.1.2 Personenwaage mit Stativ & Längenmessstab 7835.02

Personenwaage mit Stativ & Längemessstab	7835.02.001 7835.02.002
Höchstlast 200 kg 300 kg
Ziffernschrift	100 g 100 g
Mindestlast	2 kg 1 kg
Eichfähig	× ×
Display:	7-Segment,6-stelliges LCD,hinterleuchtet
Ziffernhöhe: 20 mm
Gehäusematerial: ASA
IP-Schutzklasse: IP20
Abmessungen (BxTxD):	362 x 488 x 1.310 mm
Stromversorgung:	6 x AA Batterien oderNetzteil 100 - 240 V AC (Art. Nr. 2557.05.002)oderAkkus der GrüBe AA verwendbar - Hier kann die Ladestandsanzeige zu geringe Werte anziegen.Soll die Waage langfristig mit Akkus betriebenen werden, kann in der Waage der Akkubetrieb aktiviert werden. (s. Kapitel 9.2)
Arbeitstemperatur:	+ 5°C bis + 35°C
Lagertemperatur:	- 10°C bis + 55°C
Feuchtingigkeit:	20% bis 85%(nicht kondensierend)
Luftdruck:	900 bis 1.050 hPa

5.1 Verwendungszweck

Die Personenwaagen 7835 dienen der Gewichtsermittlung von Personen.

Das Gerät misst die Gewichtskraft auf der Wiegeplattform und übermittelt diese elektronisch zur Anzeige.

Das Gerät liefert keine interpretierbaren Ergebnisse, es liefert Gewichtswerte. Eine Beurteilung der Gewichte obliegt dem Fachpersonal.

5.2 Sicherheitshinweis

These Waage ist für den professionellen Gebrauch konzipiert.

Der Anwender muss mit der Bedienung der Waage vertraut sein.

Bitte lessen Sie vor Inbetriebnahme die in der Gebrauchsanweisung aufgeführten Informationen sorgfältig durch. Sie enthalt wichtige Hinweise für die Installation, die bestimmungsgemäß Verwendung und die Wartung des Gerätes. Der Hersteller haftet nicht, wenn nachstehende Hinweise nicht beachtet werden. Bei unsachgemäß Installation entfällt die Gewährleistung. Bei Verwendung elektrischer Komponenten unter erhöhten Sicherheitsanforderungen sind die entsprechenden Bestimmungen einzuhalten.

Die Personenwaage 7835 damit nicht in explosionsgefahrdeten Bereichen eingesetzt werden.
Die zulässige Netzspannung beträgt 100 - 240 Volt. Elektrische Anschlussbedingungen müssen mit den auf dem Typenschild aufgedruckten Werten übereinstimmen.
Sollte das optional erhältliche Netzteil beschädigt sein, darf die Waage mit thisem Netzteil nicht weiter betrieben werden, unterbrechen Sie die Spannungsvorsorgung und rufen Sie bei einer Soehnle Industrial Solutions Servicestelle an. Der Batteriebetrieb ist aber weiterhin möglich.
Dieses Gerät ist entsprechend der geltenden EG-Richtlinie 2014/30/EU funkentstört. Unter extremen elektrostatischen sowie elektromagnetischen Einflüssen, z.B. beim Betreiben eines Funkgerätes oder Mobiletelefons in unmittelbarer Höhe des Gerätes, kann jeder eine Beeinflussung des Anzeigewertes verursacht werden. Nach Ende des Störeinflusses ist das Produkt wieder bestimmungsgemäß benutzbar, gegebenenfalls ist ein Wiedereinschalten erforderlich. Bei permanenten elektrostatischen Störeinflüssen kontaktieren Sieitte den zuständigen Soehnle Industrial Solutions Servicepartner.
Das Gerät ist ein Messinstrument. Luftzug, Vibrationen, schelle Temperaturänderungen und Sonneneinstrahlung konnen zur Beeinflussung des Wägeergebnisses führen.

5. Allgemeine Hinweise

5.3 Reinigung

Vor jeder Reinigung ist die Waage von der Stromversorgung zu trennen.

Reinigen Sie die Waage nach Bedarf mit haushaltsüblichen Reinigungsmitteln. Achten Sie darauf, dass keine Flüssigkeit in die Waage eindringt. Mit einem trockenen, weichen Tuch nachreiben.

Verwenden Sie auf keinen Fall scheuernde oder aggressive Reinigungsmittel für die Reinigung. Diese Mittel können die Waage beschädigen.

5.4 Desinfektion

Die Personenwagaen 7835 dürfen mit den folgenden Mitteln desinfiziert werden:

Brennspiritus
Isopropanol
2% iges Kohrsolin
1%ige wasserige Sokrena-Lösung
5 % iges Sagrotan
5% iges Gigasept

Die spezifischen Anwendungshinweise sind zu beachten.

5.5 Sterilisation

Die Personenwagaen 7835 dürfen keinem Sterilisationsvorgang unterzogen werden.

5.6 Wartung und Service

Die Waage muss regelmäßiger einer vorbeugenden Inspektion unterzogen werden. Dazu die Waage mit einem tatsächlichen Gewicht belasten und den Wert des Terminals mit dem Prüf gewicht vergleichen. Bei Abweichungen muss eine Instandhaltung bzw. Justage erfolgen.

Die Waagearf nur von geschultem und von Soehnle Industrial Solutions autorisiertem Servicepersonal geöffnet und repariert werden. Wenn die Waage nicht bestimmungsgemäß arbeitet, liegt der Verdacht auf einen Schaden vor. Die Waage muss dann unbedingt einer von Soehnle Industrial Solutions autorisierten Servicestation zugefuhrt werden. Bei einer Reparatur durch eine autorisierte Servicestation durren nur Original-Ersatzteile verwendet werden.

5.7 Garantie / Gewährleistung / Haftung

Soweit ein vom Hersteller zu vertretender Mangel der gelieferten Sache vorliegt, ist der Hersteller berechtigt, wahlweise den Mangel entweder zu beseitigen oder Ersatz zu liefern. Ersetzte Teile werden Eigentum des Herstellers. Schlätt die Mangelbeseitigung oder Ersatzlieferung fuhl, gelten die gesetzlichen Bestimmungen.

Die Garantiezeit beträgt 24 Monate und beginnnt am Tag des Ersterwerbs des Produkts.

Bitte bewahren Sie die Rechnung als Nachweis auf. Im Servicefall kontaktieren Sieitte ihren Handler oder den Hersteller-Kundendienst.

Keine Gewähr wird insbesondere übernommen für Schäden, die aus den nachfolgenden Gründen entstehen: Ungeeignete, unsachgemäß Lagerung oder Verwendung, fehlerhafte Montage bzw. Inbetriebsetzung durch den Besteller oder durch Dritte, natürliche Abnutzung, Veränderung oder Eingriffe, fehlerhafte oder nachlüssige Behandlung, insbesondere übermäßige Beanspruchung, chemische, elektrichemische, elektrische Einflüsse oder Feuchtigkeit, sofern diese nicht auf ein Verschulden des Herstellers zurückzuführren sind. Sollen betriebliche, klimatische oder sonstige Einflüsse zu einer wesentlichen Veränderung der Verhältnisse oder des Materialzustandes führen, entfällt die Gewährleistung für die einwandfrei Gesamtfunktion der Geräte. Auf Verschleibe teile (z.B. Akkus) beträgt die Gewährleistung 6 Monate.

Bewahren Sie die Originalverpackung für einen eventuellen Rücktransport auf!

5.8 Batterie- und Akku-Entsorgung

Batterien und Akkus, die Schadstoffe enthalten, sind mit dem Symbol einer durchgestrichenen Mülltonne gekennzeichnet und darüber nicht über den Hausmüll entsorgt werden.

Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus darüberzugegeben. Sie können ihre alten Batterien und Akkus als Sondermull bei den öffentlichen Sammelständen in ihrer Gemeinde oder überall Dort abgeben, wo Batterien der betreffenden Art verkauf werden. Diese Zeichen finden Sie auf schadstoffhaltigen Batterien: Pb = Batterie enthalt Blei, Cd = Batterie enthalt Cadmium, Hg = Batterie enthalt Quecksilber.

5.9 Entsorgung der Waage

Die Waage enthalt nach dem derzeitigen Wissenschaftsstand keine besonderen umweltgeführenden Stoffe. Die Waage ist nicht als normaler Abfall zu behandeln, sondern muss an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Weitere Informationen erhalten Sie über ihre Gemeinde oder bei den communalen Entsorgungsbetrieben.

6. Kennzeichnung

6.1 CE-Kennzeichnung

Das Produktträgt das CE-Zeichen nach folgenden Richtlinien:

EMV-Richtlinie: 2014/30/EU

Waagenrichtlinie: 2014/31/EU

Niederspannungsrichtlinie: 2014/35/EU

6.2 Kennzeichnung auf dem Typenschild

CE-Kennzeichen

Wägebereich

Symbol Schutzklasse II

Max.

Höchstlast des Wägebereichs

Artikelnummer des Produktes

Min.

Mindestlast des Wägebereichs

Hersteller des Produktes

d=

Ziffernschnitt

Seriennummer der Waage

7. Produktbeschreibung

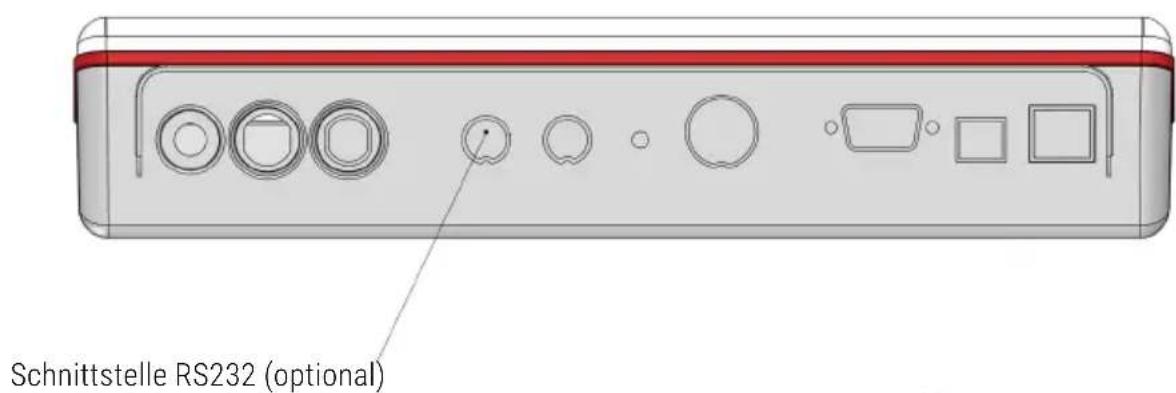

7.1 Anschluss- und Gerätebeschreibung

Hierbei handelt es sich um eine Kommunikationsschnittstelle zur Übertragung von Daten an PCs und Peripheriegeräte, wie z. B. Drucker.
Nähere Informationen zur Schnittstelle siehe separate Beschreibung Daten Schnittstelle 7835, Art. Nr. 470.508.101.

7.2 Bedientasten

	Taste Funktion	Einstellmodus
	Ein / Aus Schaltet die Waage ein und aus. Einstellschritt bzw. Mode abbrechen.
BMI Function	BMI / Function	Frei programmierbare Funktion-taste / Wert verkleinern.
TARE Pre-Tare	Tare / Pre-Tare	Wert vergroßern.
→0←	0	Waage nullstellen.
SEND Menu	Send / Menu	Wert absenden oder Eingabe bestätigen.

7. Produktbeschreibung

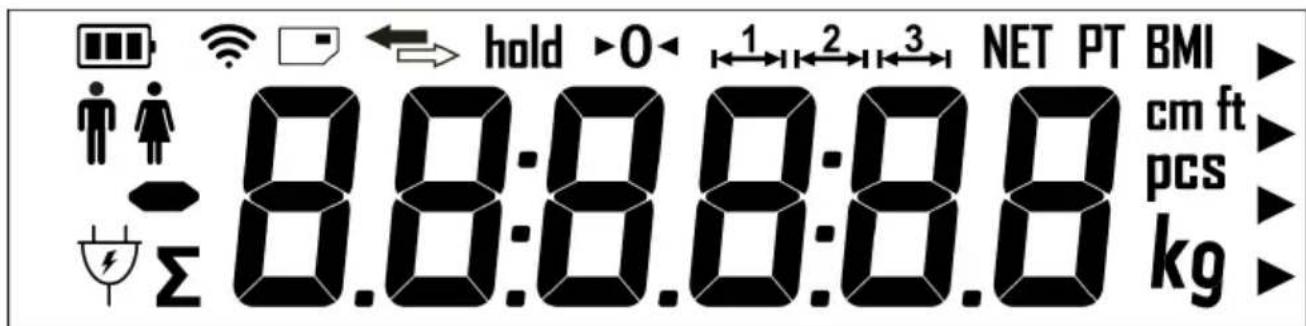

7.3 Anzeigesymbole

Anzeigesymbole ohne momentane Funktion*:

Beim Einschalten der Waage sightbar.

*für zukünftige Erweiterungen vorgesehen

8. Montage

8.1 Montagehinweis

Zum Aufbau der Waage benötigen Sie das folgende Werkzeug:

• 7835.01.00x: Inbusschluss Größe 5
• 7835.02.00x: Inbusschlüssel Großße 5, Schraubendreher PZ2

8.2 Montageschritte

Schritt 1:

Das Anzeigekabel durch das Loch in der Bodenplatte führen und das Rohr in die Aufnahme der Bodenplatte stecken.

8. Montage

Schritt 2:

Das Anzeigegerät mit Stativrohr kann in zwei verschiedene Positionen montiert werden.

Hierdurch legen Sie fest, ob die Anzeige von der Person auf der Waage oder ggf. vom Bediener vor der Waage abgelesen werden kann.

Positionieren Sie das Rohr wie gewünscht und befestigen Sie es mit den beiden mitgelieferten Zylinderschrauben.

Legen Sie die Waage vorsichtig auf die Seite, um die Schrauben anzuziehen.

8. Montage

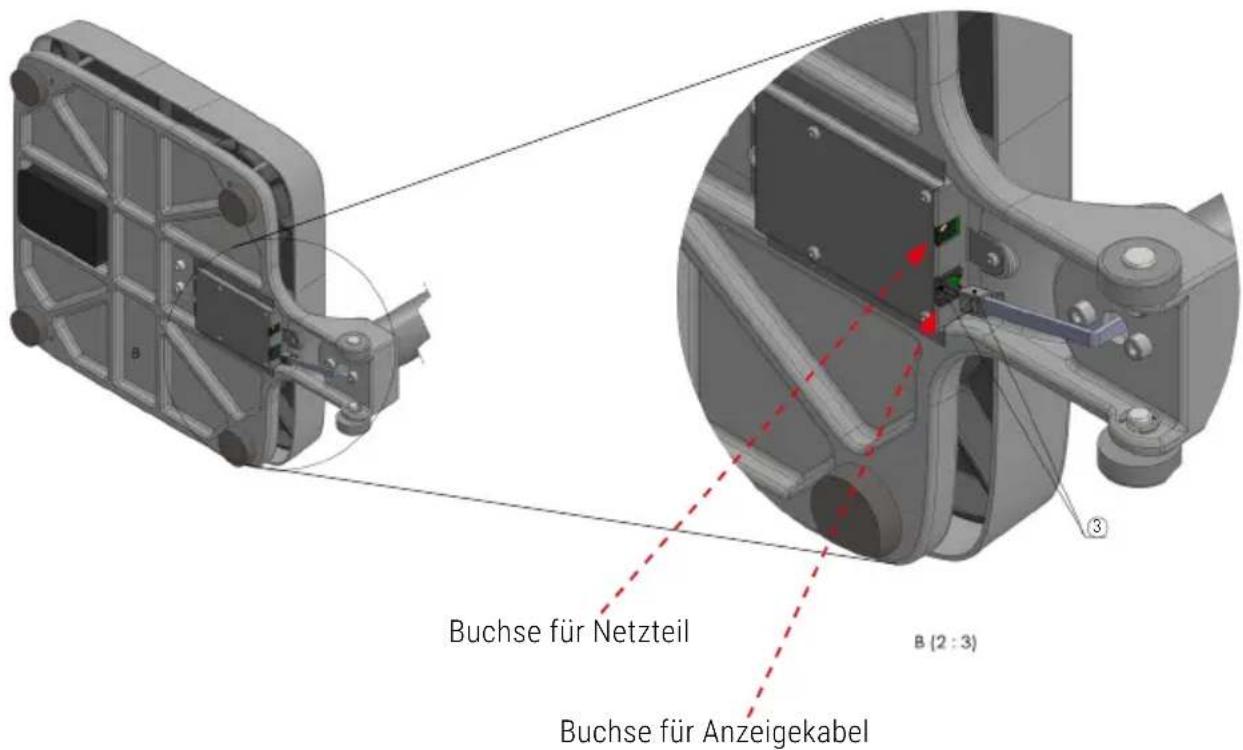

Schritt 3: Anzeigekabel in die Buchse auf der Unterseite der Waage stecken.

Für Batteriebetrieb siehe Schritte 4 & 5.

Für Netzbetrieb bei Schritt 6 Weiterlesen.

Schritt 4: (nur bei Batteriebetrieb)

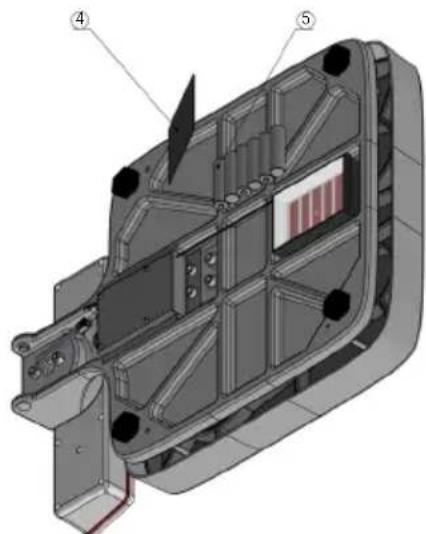

Batteriefachdeckel öffnen.

Schritt 5: (nur bei Batteriebetrieb)

Die im Lieferumfang enthaltenen sechs AA-Batterien einlagen.

Auf korrekte Polung achten.

AnschlieBenden Batteriefachdeckel wieder schlieBen.

Schritt 6: (nur bei Netzbetrieb)

Das optional erhältliche Netzteil in die darauf vorgesehene Buchse einstecken (s.o. Zeichnung).

Die Waage ist nun wägebereit.

8. Montage

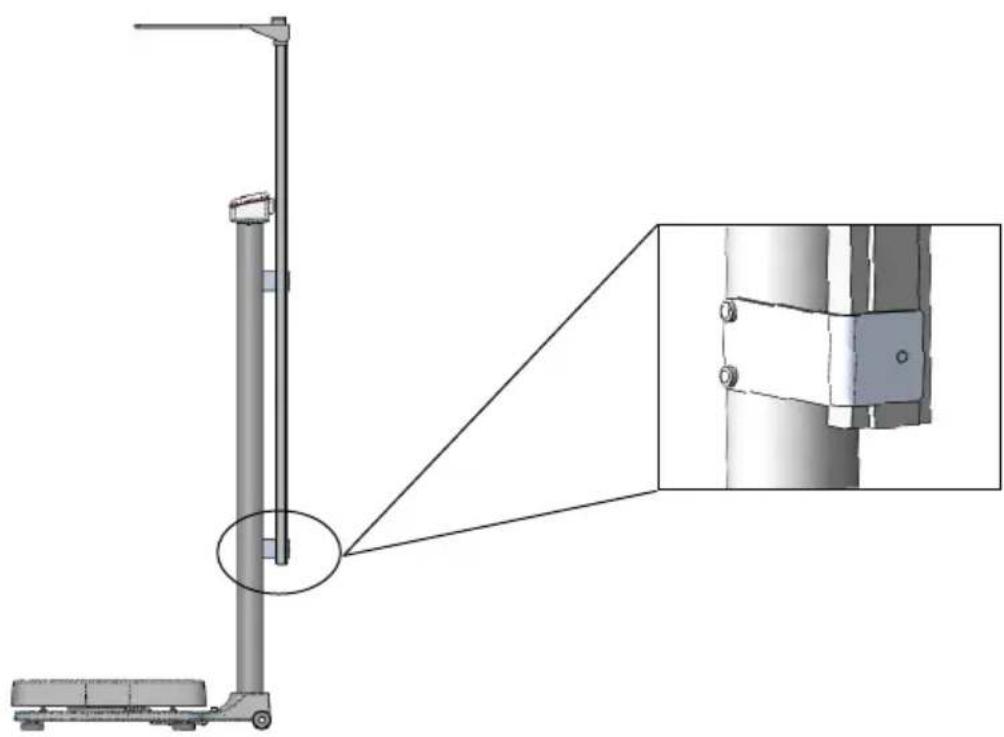

Schritt 7: Montage Längenmessstab (nur bei 7835.02.00x)

Die Halter werden mit den Senkschrauben an den Längenmessstab geschraubt. Danach wird der Längenmessstab mit den Linsenschrauben an das Rohr angebracht.

9. Inbetriebnahme

9.1 Aufstellhinweis

Stellen Sie vor Anschluss safer, dass die erforderliche Spannungsvorsorgung laut Typenschild mit den örtlichen Gegebenheiten übereinstimmt. Schützen Sie das Gerät durch Wahl des Aufstellungsortes vor Stößen, Vibrationen, starker Wärme oder Kälte, Luftzug, Chemikalien und Nasse.

Eine Anwärmzeit von 30 Minuten nach dem Einsatz stabilisiert die Messwerte.

Stellen Sie die Waage auf einen festen, freien und waagerechten Untergrund.
Achten Sie daraufuf, dass keine Kabel oder andere Gegenstände unter der Waage eingeklemmt werden.
Richten Sie die Waage durch Drehen der Fußschrauben aus.

Für Aufstellungsorte in Deutschland ist dies erfüllt, wenn die Fußböden die Toleranzgangen für flächenfertige Böden nach DIN 18202, Tabelle 3 Zeile 4 einhalten. Für andere Länder konnen die jeweiligen zutreffenden nationalen Normen zugrunde gelegt werden.

9.2 Spannungsvorsorgung

Die Spannungsvorsorgung erfolgt standardmäßig über 6x AA-Batterien LR6 oder über das optionalerhaltliche Netzteil mit Netzstecker (Art. Nr. 2563.45.007).

Akkus vom Typ AA konnen verwendet werden.

Um eine korrekte Ladezustandsanzeige zu erhalten, muss im UCAL die Option Akku aktiviert werden. Siehe separate Beschreibung Usermode 7835, Art.Nr. 470.702.124.

Bei Bedarf kann体系建设 Dokument bei Soehnle Industrial Solutions oder beim Waagenfachhandel angefordert werden.

10. Bedienung

10.1 Einsatzen

Drücken Sie bei unbelasteter Waage die Ein/Aus-Taste.

Während der Prüfroutine wird kurzzeitig der Versionsstand angezeigt.

DiesistkeineFehlermeldung.

AnschlieBend schaltet die Anzeige auf Null.

Die Waage ist wiegebereit.

10.2 Wiegen

Waage betreten. In der Anzeige erscheint das Bruttogewicht.

10.3 Nullstellen

Drücken Sie die Nullstell-Taste zur Korrektur kleiner Abweichungen vom Nullpunkt, z.B. durch Verschmutzung der Waage.

Nullstellbereich: -1 bis +3% des Wägebereichs.

10.4 Tarieren

Manuelles Tara

Handtücher oder andere Auflagen auf die Wageplattform legen. Danach die Tara-Taste drücken.

Die Anzeige Goes auf Null. Im Display wird „Net" für „Netto" angezeigt.

Das Tarieren ist innerhalb des gesamten Wägebereichs möglich.

Tara-Handeingabe

Mit der Tara-Handeingabe konnen Sie einen festen Tara-Wert manuell eintragen. (Einstellung der Funktion-Taste: siehe separate Beschreibung Usermode 7835, Art.Nr. 470.702.124). Bei Bedarf kann these Dokument bei Soehnle Industrial Solutions oder beim Waagenfachhandel angefordert werden.

Drucken Sie die Funktion-Taste.

Das gewünschte Tara-Gewicht mit der Tara- oder Funktion-Taste einstellen. Durch kurzes Drücken wird der Wert einzeln hoch-/ runter getaktet. Mit permanentem Druck lauft die Anzeige hoch bzw. runter.

Mittels der Send-Taste kann der eingestellte Wert endgültig übernommen werden.

10. Bedienung

Tara-Info

Durch Drücken der Nullstell-Taste wird die Tarainfo angezeigt.

Bei kurzem Drücken wird das Taragewicht gelöscht. Bei langem Drücken, bis die Gewichtsanzeige blinkt, wird das Taragewicht angezeigt und nicht gelöscht.

Tara löschen

Die Nullstell-Taste drucken, um Tara zu loschen.

Zwischentara-Funktion (Dialyse-Funktion)

Eine Zwischentara-Funktion kann auf die Funktion-Taste gelegt werden (siehe separate Beschreibung Usermode 7835, Art.Nr. 470.702.124). Unbekannte Tarawerte werden zum bestehenden Tarawert addiert, ohne die Nettoanzeige zu verändern.

Die Funktion-Taste betätigen um die Zwischentara-Funktion zu aktivieren.

Es entscheid in der Anzeige.
Zusätzliches Taragewicht auflegen oder Taragewicht von der Plattformephmen.

Die Übernahme des neuen Tarawertes erfolgt mit der Send-Taste.

10.5 Einheitenumschaltung

Einheitenumschaltung

Die Umschaltung der Gewichts- oder Längeneinheit (kg/lb oder cm/ft) erfolgt durch Drucken der Funktion-Taste.
(Einstellung der Funktion-Taste: siehe separate Beschreibung Usermode 7835, Art.Nr. 470.702.124)

10. Bedienung

10.6 Hold-Funktion

Die Aktivierung der Hold-Funktion wird im Einstellmodus vorgenommen (siehe separate Beschreibung Usermode 470.702.124).

Um Gewichtsdaten einzufrieren, stehen folgende Hold-Funktionen standardmäßig zur Verfügung. Default ist 0^ .

Holdmode Funktion		Funktion aufheben
0	Nicht aktiv	-
1	Hold bei Stillstand Entlasten der Waage

10.7 BMI-Funktion

Waage belasten.

Die Funktion-Taste betätigten. (Defaultinstellung der Funktion-Taste) Die Anzeige zeigt die eingestellte Körpergroße an. Werksseitig sind 170 cm als Standardwert eingestellt (H 170 cm).

Änderungen sind mit den Tasten BMI / Function ↑ und Tare / Pre-Tare ↓ möglich.

Eingabe mit der Send-Taste bestätigen. Die Anzeige wechselt zwischen dem Gewichts- und BMI-Wert (Display: bl) Beispiel: bl 26,2 82,8 kg.

Mit der Funktion-Taste kann die eingestellte Körpergroße wieder geändert werden.

Zum Beenden der BMI-Funktion die Waage entlasten oder die Ein-/Aus-Taste drücken.

10. Bedienung

10.8 Kleinkind-Verwiegung

Eine erwachsene Person stellt sich auf die Waage.

Anzeige zeigt z.B. 82,50kg an. Drucken Sie die TARAs-Taste.

Anzeige goes auf 0,00kg Die erwachsene Person steigt von der Waage ab...

Anzeige zeigt -82,50kg an. und stellt sich zusammen mit dem Kind nochmals auf die Waage.

Als Ergebnis wird das Gewicht des Kindes angezeigt, z.B. 7,45 kg.

10.9 Bedienung des Längenmessstabs

Längenmessstab vorsichtig nach oben schieren und den Ausleger vorsichtig ausklappen. Danach den ausgeklapten Längenmessstab langsam wieder nach unten schieren, bis der Ausleger auf dem Kopf der zu messenden Person aufliegt. Anhand der angebrachten Skala kann nun die Körpergroße in cm abgelesen werden.

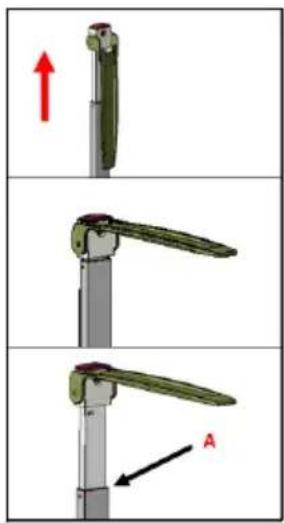

Messungen über 131 cm:

1. Ziehen Sie den Längenmessstab Heraus
2. Positionieren Sie das Kopfstück in horizontaler Position
3. Die Ablesung der Körpergroße kann an Punkt A vorgenommen werden

Messungen unter 131 cm:

1. Klappen Sie das Kopfstück ein und drücken Sie die Schnalle
2. Kopfstück nach untenziehen, während die Schnalle gedruckt wird
3. Die Ablesung der Körperprüge kann an Punkt B vorgenommen werden

10.10 Ausschalten/Betrieb safer beenden

Drücken Sie die Ein-/Aus-Taste um die Waage auszuschalten.

Bei leerer Waage und bei 0-Gewichtsanzeige sofort möglich.

Bei belasteter Waage die ON/OFF-Taste für 5 Sekunden gedrück halten.

Durch Drücken der Taste gehen das Gerät aus. Durch Ausstecken des Netzsteckers aus der Steckdose ist das Gerät allpolig vom Netz getrennt. Der Betrieb ist damit sicher beendet.

Hinweis:

Erscheint auf der Anzeige 0,00kg schaltet sich die Waage automatisch nach voreingestellter Zeit ab.

Über die Ein/Aus-Taste wird die Anzeige wieder aktiviert.

11. Störungen - Ursachen und Beseitigung

Anzeige Beschreibung Abhilfemaßnahmen

-0-	Beim Einschalten setzen die Waage automatisch auf Null. Befindet sich die Waage außer-halb des vorgesehenen Toleranz-bereichs zeigt die Anzeige -0-.	Die Waage entlasten. Eventuell Schmutz entfernen. Zeigt die Waage nach einigen Sekunden nicht Null an,itte ihren Hersteller-Service verständigen.
	Unterlast: Im Anzeigefeld erscheinen nur die unteren Querstriche.	Waage ausschalten und wieder einschalten. Der Nullpunkt wird automatisch neu gesetzt.
	Überlast: Im Anzeigefeld erscheinen nur die oberen Querstriche. Der maximale Wägebereich ist übersritten.	Übersteigt das Gewicht der zu wiegen- den Person die Höchstlast der Waage, ist die Wägung mit thisem Modell nicht möglich.
Err 05	Nullstellgrenze über- oder untersritten.	Prüfen Sie,ob sich Gegenstände auf der Waage befinden. Entfernen Sie these und starten Sie die Waage neu.
Err 06	Tarierung bei unbelasteter Waage und bei Überlast nicht möglich.	Waage im Normbereich belasten.
Err 07	Drucken bei Unter- bzw. Überlast nicht möglich.	Waage im Normbereich belasten.
	Wenn das Batteriesymbol dauerhaft leuchtet: Waage befindet sich im Batteriebetrieb.	Kein Fehler.
	Wenn das Batteriesymbol blinkt: Batterien sind entlagen. Es verbleiben noch ca. 30 min. Betriebszeit.	Gerät mit Netzteil verbinden (optional erhältlich) oder Batterien wechseln.
LO	Batterie ist leer.	Gerät mit Netzteil verbinden (optional erhältlich) oder Batterien wechseln.

Bei Nichtbeseitigung der Fehler oder der Anzeige von hier nicht aufgeführten Fehlermeldungen, verständigen Sieitte den Kundenservice von Soehnle Industrial Solutions.

12. Hinweise zur Elektromagnetischen Verträglichkeit

Leitlinien und Herstellererklärung - Elektromagnetischer Aussenungen
Die Waage der Typenreihe 7835 ist für den Betrieb in der unter angegebenen ELEKTROMAGNETISCHEN UMGEBUNG bestimmt. Der Kunde oder der Anwender der Waage 7835 solle sichereilen, dass sie in einer solchen Umgebung benutzt wird.
Aussendungs-Messung Übereinstimmung Elektromagnetische Umgebung - Leitlinie
HF-Aussendungen nach CISPR 11	Gruppe 1 Die Waage 7835 verwendet HF-Energie ausschließlich zu seiner internen Funktion. Daher ist eine HF-Aussendung sehr ging und es ist unwahrscheinlich, dass benachbarte elektronische Geräte gestört werden.
HF-Aussendungen nach CISPR 11	Klasse B Die Waage 7835 ist für den Gebrauch in allen Einrichtungen einschließlich Wohnbereich und solchen bestimmt, die unmittelbar an ein ÖFFENTLICHES VERSORGUNGSNETZ angeschlossen sind, das auch Gebäude versorgt, die für Wohnzwecke genutzt werden.
Oberschwingungen nach IEC 61000-3-2	Klasse A Die Waage 7835 ist für den Gebrauch in allen Einrichtungen einschließlich Wohnbereich und solchen bestimmt, die unmittelbar an ein ÖFFENTLICHES VERSORGUNGSNETZ angeschlossen sind, das auch Gebäude versorgt, die für Wohnzwecke genutzt werden.
Spannungsschwankungen / Flicker nach IEC 61000-3-3	erfüllt Die Waage 7835 ist für den Gebrauch in allen Einrichtungen einschließlich Wohnbereich und solchen bestimmt, die unmittelbar an ein ÖFFENTLICHES VERSORGUNGSNETZ angeschlossen sind, das auch Gebäude versorgt, die für Wohnzwecke genutzt werden.

Die Waage unterliegt besonderen Vorsichtsmaßnahmen hinsichtlich der EMV und muss nach den in den BEGLEITPAPIEREN enthaltenen EMV-Hinweisen installiert und in Betrieb genommen werden. Tragbare und mobile HF-Kommunikationseinrichtungen können bei zu geringem Abstand die Waa-ge beeinflussen.

12. Hinweise zur Elektromagnetischen Verträglichkeit

Leitlinien und Herstellererklärung - Elektromagnetische Stör festigkeit
Die Waage der Typenreihe 7835 ist für den Betrieb in der unten angegebenen ELEKTROMAGNETISCHEN UMGEBUNG bestimmt. Der Kunde oder der Anwender der Waage 7835 solle sichereilen, dass sie in einer solchen Umgebung benutzt wird.
Stör festigkeitsprüfung	IEC 60601-Prüf-pegel	Übereinstimmungs-pegel	Elektromagnetische Umgebung - Leitlinien
Entladen statischer Elektrizität (ESD) nach IEC 61000-4-2	+6 kV Kontaktentladung (indirekt) +8 kV Luftentladung	+6 kV Kontaktentla-dung +8 kV Luftentladung	Fußboden sollenen aus Holz oder Beton bestehen oder mit Keramikfliesen versehen sein. Wenn der Fußboden mit synthetischem Material versehen ist, muss die relative Luftfeuchte mindestens 30 % betragen.
Schnelle transiente elektrische Stör-größen/Bursts nach IEC 61000-4-5	+2 kV für Netzleitungen +1 kV für Eingangs- und Ausgangsleitungen	+2 kV für Netzleitungen +1 kV für Eingangs- und Ausgangsleitungen	Die Qualität der Versorgungsspan-nung sollene der einer typischen Geschäfts- oder Krankenhausumge-bung entsprechen.
Stoßspannungen (Surges) nach IEC 61000-4-5	+1 kV SpannungAußenleiter - Außenleiter ±1 kVSpannungAußenleiter - Erde	+1 kV Spannung Außenleiter -Außenleiter Nicht anwendbar	Die Qualität der Versorgungsspan-nung sollene der einer typischen Geschäfts- oder Krankenhausumge-bung entsprechen.
Spannungseinbrüche, Kurzzeitunterbrechun-gen und Schwankungen der Versorgungsspan-nung nach IEC 61000-4-11	<5% UT für 1/2 Periode (>95 % Einbruch)40% UT für 5 Periode (60 % Einbruch)70% UT für 25 Periode (30 % Einbruch)<5% UT für 5 s (>95 % Einbruch)	<5% UT für 1/2 Periode (>95 % Einbruch)40% UT für 5 Periode (60 % Einbruch)70% UT für 25 Periode (30 % Einbruch)<5% UT für 5 s (>95 % Einbruch)	Die Qualität der Versorgungsspan-nung sollene der einer typischen Geschäfts- oder Krankenhausumge-bung entsprechen. Wenn der Anwender der Waage 7752 fortgesetzte Funktion auch beim Auftreten von Unterbrechungen der Energieversorgung fordert, wird empfohlen, die Waage 7752 aus einer unterbrechungsfreien Stromversorgung zu speisen.
Magnetfeld bei der Versorgungsfrequency (50/60 Hz) nach IEC 61000-4-8	3 A/m 3 A/m Magnetfelder bei der Netzfrequenz		solften den typischen Werten, wie sie in der Geschäfts- und Krankenhausumgebung vorzufinden sind, entspre-chen.
ANMERKUNG: UT ist die Netzwechselspannung vor der Anwendung des Prüfpegels

12. Hinweise zur Elektromagnetischen Verträglichkeit

Leitlinien und Herstellererklärung - Elektromagnetische Stör festigkeit
Die Waage der Typenreihe 7835 ist für den Betrieb in der unter angegebenen ELEKTROMAGNETISCHEN UMGEBUNG bestimmt. Der Kunde oder der Anwender der Waage 7835 sollte sichereilen, dass sie in einer solchen Umgebung benutzt wird.
Stör festigkeitsprüfung	IEC 60601-Prüf-pegel	Übereinstimmungs-pegel	Elettromagnetische Umgebung - Leitlinien
Geleitete HF-Störgräßen nach IEC 61000-4-6Gestrahnte HF-Störgräßen nach IEC 61000-4-3	3 Veff150 kHz bis 80 MHz3 V/m80 MHz bis 2,5 GHz	10 Veff150 kHz bis 80 MHz10V/m26 MHz bis 2,7 GHz	Tragbare und mobile Funkgeräte werden in keinem geringeren Abstand zur Waage 7835 einschließlich der Leitungen als dem empfohlenen Schutzabstand verwendet, der nach der für die Sendefrequenz geeigneten Gleichung berechnet wird.Empfohlener Schutzabstand:d=0,4 vPd=0,4 vPfür 80 MHz bis 800 MHzd=0,7 vPfür 800 MHz bis 2,7 GHzmit P als der Nennleistung des Senders in Watt (W) gemäß Angaben des Senderherstellers und d als empfohlenem Schutzabstand in Meter (m).Die Feldsträke stationärer Funksender ist bei allen Frenzen gemäß einer Untersuchung vor Ort geringer als der Übereinstimmungspegel.In der Umgebung von Geräten, die das folgende Bildzeichen tragen, sind Störungen möglich.( )( )
ANMERKUNG 1: Bei 26 MHz und 800 MHz gilt der frühere FrequenzbereichANMERKUNG 2:These Leitlinien mögen nicht in allen Fällen anwendbar sein. Die Ausbreitung elektron magnetischer Größen wird durch Absorptionen und Reflexionen der Gebäude, Gegenstände und Menschen beinfusst
a) Die Feldsträke stationärer Sender, wie z.B. Basisstationen von Funktelefonen und mobilen Landfunkgeräten, Amateurfunkstation, AM- und FM Rundfunk- und Fernsehsender können theoretisch nicht genau vorherbestimmter werden. Um die elektromagnetische Umgebung hinsichtlich der stationären Sender zu ermitteln, sollene eine Studie des Standorts erwogen werden. Wenn die gemessene Feldsträke an dem Standort, an dem das Gerät benutzt wird, die obige Übereinstimmungspegel überschreitet, sollte das Gerät beobachtet werden, um die bestimmungsgemäß Funktion nachzuweisen. Wenn ungewöhnliche Leistungsmerkmale beobachtet werden, konnen zusätzliche Maßnahmen erforderlich sein, wie z.B. eine Veränderung oder ein anderer Standort des Gerätes.b) Über den Frequenzbereich von 150 kHz bis 80 MHz solle die Feldsträke kleiner als 3 V/m sein.

12. Hinweise zur Elektromagnetischen Verträglichkeit

Empfohlene Schutzabstände zwischen tragbaren und mobilen HF-Telekommunikationsgeräten und der Waagen der Typeirehe 7835
Die Waage der Typeirehe 7835 ist für den Betrieb in der unter angegebenen ELEKTROMAGNETISCHEN UMGEBUNG bestimmte. Der Kunde oder der Anwender der Waagen Typ 7835 kann dadurch halten, elektromagnetische Störun- gen zu vermeiden, indem er den Mindestabstand zwischen tragbaren und mobilen HF-Telekommunikationsgeräten (Sendern) und der Waagen Typ 7835 - abhängig von der Ausgangsleitung des Kommunikationsgerätes, wie unter angegeben einhalt.
Nennleistung des Senders W	Schutzabstand abhängig von der Sendefrequenz m
	150 kHz bis 80 MHz	80 MHz bis 800 MHz	800 MHz bis 2,5 GHz
	d = 1,2 √P	d = 0,35 √P	d = 0,7 √P
0,01	0,12	0,04	0,07
0,1	0,38	0,11	0,22
1	1,20	0,35	0,70
10	3,79	1,11	2,21
100	4,0	3,50	7,00
Für Sender, deren Nennleistung in obiger Tabelle nicht angegeben ist, kann der Abstand unter Verwendung der Gleichung bestimmt werden, die zur jeweiligen Spalte führt, wobei P die Nennleistung des Senders in Watt (W) gemäß der Angabe des Senderherstellers ist. ANMERKUNG 1: Zur Berechnung des empfohlenen Schutzabstandes von Sendern im Freqenzbereich von 80MHz bis 2,5 GHz wurde ein zusätzlicher Faktor von 10/3 verwendet, um die Wahrscheinlichkeit zu verringn, dass ein unbeabsichtigt in den Patientenbereich eingebrachtes mobiles/tragbares Kommunikationsgerät zu einer Störung fuhrt. ANMERKUNG 2: These Leitlinienmögen nicht in allen Fälle anwendbar sein. Die Ausbreitung elektromagnetischer Größen wird durch Absorptionen und Reflexionen von Gebäuden, Gegenständen und Menschen beeinflusst.

1. Introduction 31
2. Scope of delivery 32
   3.Warnings 33
3. Technical data 34

4.1 Versions 34

4.1.1 Stand scale 7835.01 34
4.1.2 Stand scale with height rod 7835.02 35

1. General information 36

E-Mail: [e-mail]

Power supply unit (Art. Nr.: 2557.05.002)

3.Warnings

E-Mail: [e-mail]

Tare - Saisie manuelle

E-Mail: [e-mail]

© Soehnle Industrial Solutions GmbH. Veröffentlichung, Vervielfaltigung und jeder Form von Nutzung sowie die Weitergabe an Dritte - auch in Teilen oder in überarbeiteter Form - ohne Zustimmung von Soehnle Industrial Solutions GmbH ist untersagt. Technische Änderungen vorbehalten.

470.060.037 | Version 1.0 | Stand 10/2020
