FN110475.3 - Ventilator Emerio - Kostenlose Bedienungsanleitung

Produkttyp	Tischventilator
Marke	Emerio
Modell	FN110475.3
Stromversorgung	220-240 V ~ 50 Hz
Nennleistung	40 W
Betriebsverbrauch	35,13 W
Standby-Verbrauch	0,00 W
Maximaler Luftstrom	48,29 m³/min
Maximale Luftgeschwindigkeit	2,74 m/s
Servicewert	1,37 (m³/min)/W
Schallleistungspegel	55,0 dB(A)
Geschwindigkeitsstufen	3 (langsam, mittel, schnell)
Oszillationsfunktion	Ja, Druckknopf
Verstellbare Neigung	Ja, manuell
Schutzgitter	Vorne und hinten
Material der Flügel	Kunststoff
Montage erforderlich	Ja, Sockel und Kopf
Reinigung	Feuchtes Tuch, regelmäßige Staubentfernung der Gitter
Sicherheit	Nicht eintauchen, vor Reinigung Netzstecker ziehen, außerhalb der Reichweite von Kindern aufbewahren
Garantie	2 Jahre
Ungefähre Abmessungen	Höhe ~45 cm, Durchmesser ~35 cm
Ungefähres Gewicht	2,5 kg

Häufig gestellte Fragen - FN110475.3 Emerio

Wie montiere ich den Sockel des Ventilators?

Stecken Sie das Netzkabel in die Öffnung des Sockels, richten Sie die Wulst des Rohrs auf den Schlitz im Sockel aus und drehen Sie das Rohr im Uhrzeigersinn, um es zu befestigen.

Wie montiere ich die Gitter und den Rotor?

Entfernen Sie die Schrauben des Rotors und des Gitters. Montieren Sie zuerst das hintere Gitter auf dem Motorgehäuse und befestigen Sie es. Setzen Sie den Rotor auf die Welle, richten Sie den Schlitz auf den Stift aus und ziehen Sie die Schraube gegen den Uhrzeigersinn fest. Clipsen Sie dann das vordere Gitter auf das hintere Gitter und ziehen Sie die Clip-Schraube fest.

Wie verwende ich die Geschwindigkeitsstufen und die Oszillation?

Drücken Sie jeweils nur einen Geschwindigkeitstaster: 0 für Aus, 1 für langsam, 2 für mittel, 3 für schnell. Für die Oszillation drücken Sie den Oszillationsknopf nach unten zum Aktivieren, nach oben zum Deaktivieren.

Wie stelle ich die Neigung des Ventilators ein?

Drücken Sie vorsichtig auf das Ventilatorgitter, um es nach oben oder unten in den gewünschten Winkel zu neigen.

Wie reinige ich den Ventilator?

Ziehen Sie vor der Reinigung immer den Netzstecker. Wischen Sie die Außenseite mit einem feuchten Tuch ab. Für die Gitter verwenden Sie eine Staubrolle oder einen Staubsauger mit Bürstenaufsatz. Tauchen Sie den Ventilator niemals in Wasser.

Der Ventilator macht Geräusche, ist das normal?

Der maximale Schallleistungspegel beträgt 55,0 dB(A), was für einen Tischventilator normal ist. Stellen Sie sicher, dass alle Schrauben fest angezogen sind und der Rotor frei läuft.

Kann ich den Ventilator ununterbrochen verwenden?

Ja, aber es wird empfohlen, ihn nicht unbeaufsichtigt zu lassen. Schalten Sie ihn nach Gebrauch aus und ziehen Sie den Netzstecker.

Was tun, wenn der Ventilator nicht funktioniert?

Überprüfen Sie, ob die Steckdose Strom führt und das Kabel nicht beschädigt ist. Stellen Sie sicher, dass nur ein Geschwindigkeitstaster gedrückt ist. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Kann ich den Ventilator im Freien verwenden?

Nein, der Ventilator ist nur für den Innenbereich geeignet. Verwenden Sie ihn nicht im Freien oder in feuchter Umgebung.

Wie entsorge ich den Ventilator am Ende seiner Lebensdauer?

Entsorgen Sie das Gerät nicht im Hausmüll. Geben Sie es an einer Sammelstelle für Elektroschrott ab oder geben Sie es gemäß der WEEE-Richtlinie (2012/19/EU) beim Händler zurück.

BEDIENUNGSANLEITUNG FN110475.3 Emerio

Tischventilator (DE)

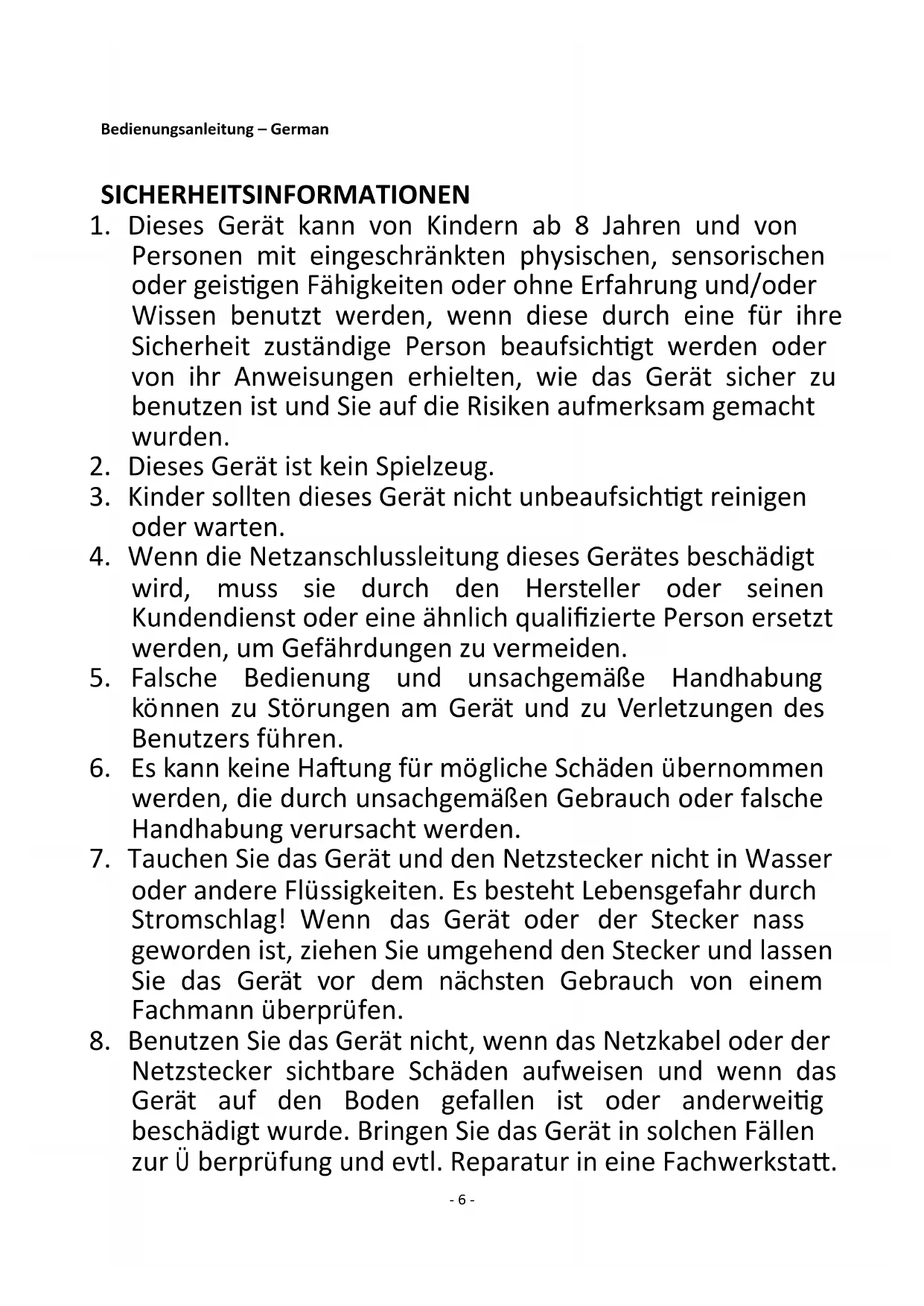

SICHERHEITSINFORMATIONEN

1. Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und/oder Wissen benutzt werden, wenn diese durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von ihr Anweisungen erhielten, wie das Gerät sicher zu benutzen ist und Sie auf die Risiken aufmerksam gemacht wurden.
2. Dieses Gerät ist kein Spielzeug.
3. Kinder sollen den这点 Gerät nicht unbeaufsichtigt reinigen oder warten.
4. Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
5. Falsche Bedienung und unsachgemäße Handhabung können zu Störungen am Gerät und zu Verletzungen des Benutzers führen.
6. Es kann keine Haftung für mögliche Schäden übernommen werden, die durch unsachgemäßigen Gebrauch oder falsche Handhabung verursacht werden.
7. Tauchen Sie das Gerät und den Netzstecker nicht in Wasser oder andere Flüssigkeiten. Es besteht Lebensgefahr durch Stromschlag! Wenn das Gerät oder der Stecker Nass geworden ist,ziehen Sie umgehend den Stecker und halten Sie das Gerät vor dem nthsten Gebrauch von einem Fachmann überprüfen.

8. Benutzen Sie das Gerät nicht, wenn das Netzkabel oder der Netzstecker sightbare Schäden aufweisen und wenn das Gerät auf den Boden gefallen ist oder anderweitig beschädigt wurde. Bringen Sie das Gerät in solchen Fälle zur Überprüfung und evtl. Reparatur in eine Fachwerkstatt.

9. Ziehen Sie niemals den Stecker des Netzkabels mit nassen Handen oder durch Ziehen am Netzkabel aus der Steckdose.

10. Achten Sie darauf, dass das Netzkabel nicht über scharfe Kanten hangt oder eingeklemmt wird.
11. Halten Sie das Gerät von Feuchtigkeit fern und schützen Sie es vor Spritzern.
12. Halten Sie das Gerät von bereits Objekten (z. B. Herdplatten) und offenen Flammen fern.
13. Bewahren Sie das Gerät und sein Netzkabel außerhalb des Zugriffs von Kindern unter 8 Jahren auf.
14. Stellen Sie das Gerät auf einen geraden, trockenen und hitzebeständigen Untergrund.
15. Lassen Sie das Gerät niemals unbeaufsichtigt, während es sich im Betrieb befindet.
16. Lagern oder verwenden Sie das Gerät nicht im Freien.
17. Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern (in seiner Verpackung) auf.
18. Führer Sie niemals Finger oder andere Objekte durch die Schutzgitter des Ventilators während dieser sich im Betrieb befindet.
19. Benutzen Sie das Gerät niemals solange die Schutzgitter des Ventilators nicht angebracht sind - dies kann zu schweren Verletzungen führen.
20. Das Gerät muss vor Gebrauch vollständig zusammengebaut sein.
21. Achten Sie auf lange Haare! Diese können sich aufgrund der Luftturbulenzen im Ventilator verfangen.
22. Richten Sie den Luftstrom nicht für längerere Zeit auf Personen.
23. Vergewissern Sie sich, dass der Ventilator vom Stromnetz getrennt ist, bevor Sie das Schutzgitter abnehmen!

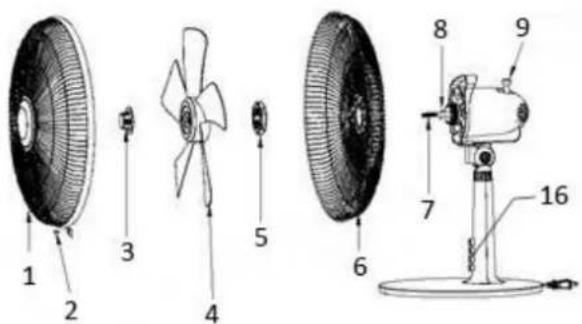

BESCHREIBUNG DER TEILE

1. Lüfterschutz vorn
2. Befestigungs-Clip
3. Flügelradschraube
4. Flügelrad
5. Lüfterschutzschaube
6. Lüfterschutz hinten
7. Motorwelle
8. Wellenzapfen
9. Schwenkschalter
10. Griff
11. Wulst
12. Spalt
13. Schaft
14. Bodenplatte
    15.Netzkabel
15. Drehzahltasten

MONTAGEANWEISUNGEN

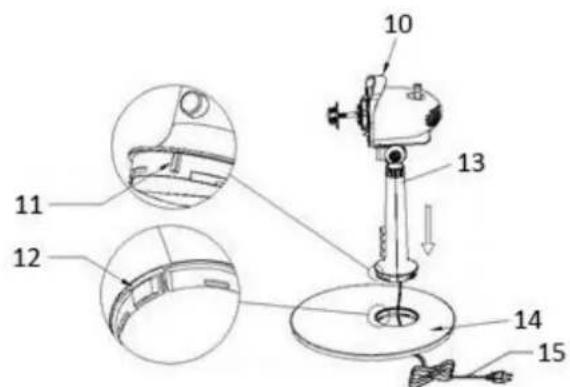

1. Unterteil montieren

Das Netzkabel (15) durch Ö fflnung an der Bodenplatte (14) hindurchfuhren. Die Wulst (11) am Schaft (13) mit dem Spalt (12) in der Bodenplatte fluchten halten. Den Schaft im Uhrzeigersinn in der Bodenplatte festschrauben.

2. Komplettes Gerät montieren

Die Schrauben am Flugelrad (3) und am Lufterschutz (5) von der Spindel der Motorwelle (7) abmontieren.
- Zum Anbringen des hinteren Lufterschutzes (6) die Führungsstufe an der richtigen Stelle ansetzen. Den Lufterschutz mit der Befestigungsschraube (5) am Motorbehause anschrauben.
- Zur Montage des Flügelrads (4) an der Motorwelle die Aussparung mit dem Wellenzapfen (8) fluchten halten. Zum Montieren des Flügelrads die Befestigungsschraube (3) gegen den Uhrzeigersinn festschrauben. Das Lüfterrad mit der Hand drehen, um zu kontrollieren, ob es sich ungehindert dreht.
Die Schraube am Befestigungs-Clip (2) des Lufterschutzes losen und den Clip öffnen. Den oberen Clip des vorderen Lufterschutzes (1) ganz oben am hinteren Lufterschutz (6) ansetzen. Den vorderen Lufterschutz an der Außenkante fest auf den hinteren Lufterschutz drücken. Den unteren Clip schlieben und die Schraube festziehen.

BEDIENUNGSPANWEISUNGEN

1. Das Netzkabel an eine geeignete Steckdose anschließen.
2. Schwenkbetrieb: Um die Schwenkbewegung des Lufters einszuschalten, den Schwenkschalter (9) drücken. Erneut den Schwenkschalter betätigten, um die Schwenkbewegung des Lufters zu unterbrechen.
3. Der Lüfter wird über die Drehzahltasten wie folgt ein- und ausgeschaltet: 0 = aus , 1 = niedrige Lüfterdrehzahl , 2 = mittlere Lüfterdrehzahl , 3 = hohe Lüfterdrehzahl .
4. Neigungswinkel: Durch Verstellen des Lufterschutzes kann der gewünschte Kippwinkel am Lufter eingestellt werden.

VORSICHT: Auf keinen Fall mehrere Drehzahltasten gleichzeitig betätigten. Andernfalls konnen Schäden am Schaltergehäuse verursacht werden.

REINIGEN

1. Schalten Sie das Gerät vor der Pflege bzw. dem Reinigen und nach jeder Benutzung aus undziehen Sie das Netzkabel aus der Steckdose.
2. Tauchen Sie das Gerät niemals in Wasser ein (Gefahr eines Kurzschlusses)! Wischen Sie das Gerät zum Reinigen einfach nur mit einem feuchten Tuch ab und trocknen Sie es dann sorgfältig. Trennen Sie das Gerät immer erst vom Stromnetz!
3. Achten Sie darauf, dass sich am Luftteinlass- und Luftauslassgitter keine übermaßigen Staubablagerungen bilden und reinigen Sie diese gelegentlich mit einer trockenen Bürste oder einem Staubsauger.

TECHNISCHE DATEN

Betriebsspannung: 2 20-240V\~50Hz

Leistungsaufnahme: 40W

ö ko Konstruktionsanforderungen
Produktinformationsanforderungen
Maximaler Volumenstrom (F)	48.29 m3/min
Lüfteraufnahmeleistung(P)	35.13 W
Servicewert (SV)	1.37 (m3/min)/W
Bewertungsvorschrift für Servicewert	IEC 60879: 1986 (Korr.1992)
Standby-Stromverbrauch (PSB)	0.00 W
Ventilator Schallleistungspegel (LwA)	55.0 dB(A)
Maximale Luftgeschwindigkeit (c)	2.74 Meter/Sek
Kontaktdetails für weitere Informationen	Coplax AGChamerstrasse 174CH-6300 Zug

GARANTIE UND KUNDENSERVICE

Vor der Lieferung werden unsere Geräte einer strengen Qualitätskontrolle unterzogen. Wenn, bzw. aller Sorgfalt, während der Produktion oder dem Transport Beschädigungen aufgetreten sind, senden Sie das Gerät zurück an den Handler. Zusätzlich zu den gesetzlichen Rechten hat der Käufer die Option, gemäß den folgenden Bedingungen Garantie zu fordern:

Wir bieten eine 2-jahres-Garantie für das erworbene Gerät, beginnend am Tag des Verkaufs. Defekte, die aufgrund von unangemessenem Umgang mit dem Gerät entstehen und Störungen aufgrund von Eingriffen und Reparaturen Dritter oder das Montieren von nicht-Originalteilen werden nicht von dieser Garantie abgedeckt. Die Quittung immer aufbewahren, ohne Quittung wird jegliche Garantie ausgeschlossen. Bei Schäden durch Nichteinhalten der Bedienungsanleitung erlischt die Garantie, Wir sind für darauf resultierende Folgeschäden nicht haftbar. Für Materialschäden oder Verletzungen aufgrund falscher Anwendung oder Nichtbefolgen der Sicherheitshinweise sind wir nicht haftbar. Schäden an den Zubehörteilen bedeutet nicht, dass das gesamte Gerät kostenlos ausgetauscht wird. In thisem Fall kontaktieren Sie unseren Kundendienst. Zerbrochenes Glas oder Kunststoffeile sind immer kostenpflichtig. Schäden an Verbrauchsmaterialien oder Verschleibeiten, sowie Reinigung, Wartung oder Austausch der besagten Teile werden durch die Garantie nicht abgedeckt und sind deshalb kostenpflichtig.

UMWELTGERECHTE ENTSORGUNG

Wiederverwertung

Dieses Symbol zeigt an, dass das Produkt in der gesamten 2012/19/EU nicht zusammen mit Haushaltsabfällen entsorgt werden darf. Um Umwelt- und Gesundheitsschäden durch unkontrollierte Abfallentsorgung zu verhindern,itte verantwortungsbewusst entsorgen, um die nachhaltige Wiederverwertung von Ressourcen zu fördern. Nutzen Sie zur Rückgabe Ihres Altgeräts

bitten die Rückgabe- und Sammelsysteme oder wenden Sie sich an den Handler, bei dem Sie diesen Geräterworben haben. Diese kann das Gerät umweltschonend entsorgen.

Coplax AG

Chamerstrasse 174

CH-6300 Zug
