FN110475.3 - Tuuletin Emerio - Ilmainen käyttöohje ja opas

Tuotetyyppi	Pöytätuuletin
Merkki	Emerio
Malli	FN110475.3
Virtalähde	220-240 V ~ 50 Hz
Nimellisteho	40 W
Käyttöteho	35,13 W
Valmiustilan tehonkulutus	0,00 W
Maksimi ilmanvirtaus	48,29 m³/min
Ilman maksiminopeus	2,74 m/s
Palveluarvo	1,37 (m³/min)/W
Äänitehotaso	55,0 dB(A)
Nopeudet	3 (hidas, keskitaso, nopea)
Heilutusominaisuus	Kyllä, painonappi
Kallistus säädettävä	Kyllä, manuaalinen
Suojaritilä	Etu- ja takaosa
Siipien materiaali	Muovi
Kokoonpano vaaditaan	Kyllä, jalusta ja pää
Puhdistus	Kostea liina, ritilöiden säännöllinen pölyjen poisto
Turvallisuus	Älä upota, irrota verkkovirrasta ennen huoltoa, pidä poissa lasten ulottuvilta
Takuu	2 vuotta
Likimääräiset mitat	Korkeus ~45 cm, halkaisija ~35 cm
Likimääräinen paino	2,5 kg

Usein kysytyt kysymykset - FN110475.3 Emerio

Miten tuulettimen jalusta kootaan?

Aseta virtajohto jalustan reikään, kohdista putken pullistuma jalustan uran kanssa ja kierrä putkea myötäpäivään kiinnittääksesi sen.

Miten ritilät ja potkuri kootaan?

Irrota potkurin ja ritilän kiinnitysruuvit. Asenna ensin takaritilä moottorilohkoon ja kiinnitä se. Aseta potkuri akselille kohdistamalla ura tappiin, kiristä kiinnitysruuvi vastapäivään. Lopuksi napsauta eturitilä takaritilään ja kiristä klipsin ruuvi.

Miten nopeuksia ja heilutusta käytetään?

Paina vain yhtä nopeuspainiketta kerrallaan: 0 pysäytys, 1 hidas, 2 keskitaso, 3 nopea. Heilutusta varten työnnä heilutuspainike alas aktivoidaksesi, ylös poistaaksesi.

Miten tuulettimen kallistusta säädetään?

Työnnä varovasti tuulettimen ritilään kallistaaksesi sitä ylös tai alas haluttuun kulmaan.

Miten tuuletin puhdistetaan?

Irrota laite aina verkkovirrasta ennen puhdistusta. Pyyhi ulkopinta kostealla liinalla. Ritilöitä varten käytä pölyrullaa tai imuria harjasuuttimella. Älä koskaan upota tuuletinta veteen.

Tuuletin pitää ääntä, onko se normaalia?

Maksimi äänitehotaso on 55,0 dB(A), mikä on normaalia pöytätuulettimelle. Varmista, että ruuvit on kiristetty kunnolla ja potkuri pyörii vapaasti.

Voinko käyttää tuuletinta jatkuvasti?

Kyllä, mutta on suositeltavaa olla jättämättä sitä ilman valvontaa. Sammuta ja irrota verkkovirrasta käytön jälkeen.

Mitä teen, jos tuuletin ei toimi?

Tarkista, että pistorasia on jännitteinen ja johto ei ole vaurioitunut. Varmista, että vain yksi nopeuspainike on painettu. Jos ongelma jatkuu, ota yhteyttä huoltopalveluun.

Voinko käyttää tuuletinta ulkona?

Ei, tuuletin on suunniteltu vain sisäkäyttöön. Älä käytä sitä ulkona tai kosteassa ympäristössä.

Miten tuuletin kierrätetään käyttöiän päättyessä?

Älä hävitä laitetta kotitalousjätteen mukana. Vie se elektroniikkajätteen keräyspisteeseen tai palauta myyjälle WEEE-direktiivin (2012/19/EU) mukaisesti.

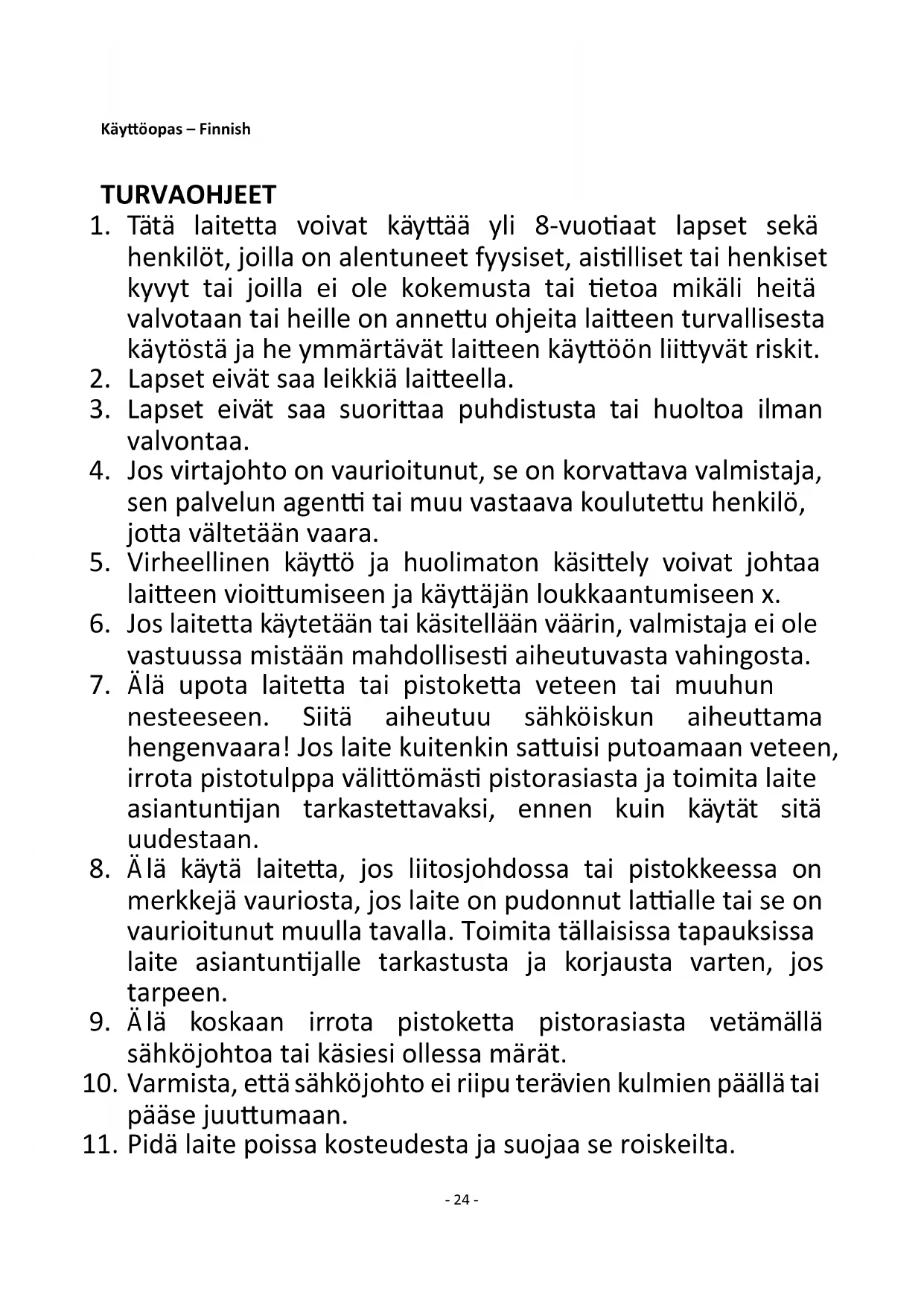

KÄYTTÖOHJE FN110475.3 Emerio

1. Tātā laitetta voivat kāyttāa yli 8-vuotiaat lapset sekā henkilö, joilla on alentuneet fyysiset, aistilliset tai henkiset kyvyt tai joilla ei ole kokemusta tai tietoa mikāli heita valvotaan tai heille on annetu ohjeita laitteen turvallisesta kāytostā ja he ymmärtāvāt laitteen kāyttoön liittyvat riskit.
2. Lapsed eivat saa leikkia laitteella.
3. Lapsed eivat saa suorittaa puhdistusta tai huoltoa ilman valvontaa.
4. Jos virtajohto on vaurioitunut, se on korvattava valmistaja, sen palvelun agentti tai muu vastaava koulutetu henkilö, jotta välteään vaara.
5. Virheellinen käytto ja huolimaton käsittely voivat johtaa laitteen vioittumiseen ja käytäjan loukkaantumiseen x.
6. Jos laitetta käytetaan tai käsitettaan vaärin, valmistaja ei ole vastuussa mistaan mahdollisesti aiheutuvasta vahingosta.
7. Älä upota laitetta tai pistoketta veteen tai muuhun nesteeseen. Siitä aiheutuu sähköiskun aiheuttama hengenvaara! Jos laite kuitenkin sattuisi putoamaan veteen, irrota pistotulppa valittömästi pistorasiasta ja toimita laite asiantuntijan tarkastettavaksi, ennen kuin käytät sitä uudestaan.
8. Älä käytä laitetta, jos liitosjohdossa tai pistokkeessa on merkkejä vauriosta, jos laite on pudonnut lattiale tai se on vaurioitunut muulla ravalla. Toimita tällaisissa tapauksissa laite asiantuntijalle tarkastusta ja korjausta varten, jos tarpeen.
9. Älä koskaan irrota pistoketta pistorasiasta vetamälla sahköjohtoa tai käsiesi ollessa marät.
10. Varmista, etta sahköjohto ei riipu terävien kulmien paälla tai paase juuttumaan.

11. Pidä laite poissa kosteudesta ja suojaa se roiskeilta.

12. Pidä laite erossa kuumista esineistä (esim. liesistä) ja avoliekeistä.

13. Pidä laite se ja sen johto poissa alle 8-vuotiaiden lasten ulottuvilta.
14. Käytä laitetta tasaisella, kuivalla ja lampa ökstavälla pinnalla.
15. Älä jätä laitetta koskaan valvomatta sen käydessa.
16. Älä sailytä tai käytä laitetta avotiloissa.
17. Säilytä laite kuivassa paikassa, lasten ulottumattomissa (paketissaan).
18. Älä koskaan työnnä sormia tai muita esineitä ritilän (tuulettimen suojan) lapi tuulettimen käydessä.
19. Älä koskaan käytä tuotetta ilman ritoläa (tuulettimen suojusta), sillä tastä voisi aiheutua vakava vamma.
20. Laite on koottava tãysin ennen käyttoa.
21. Varo pitkä hiuksia! Ne voivat tartua tuuletttimeen ilmavirran imemina.
22. Älä osoita ilmavirtaa ihmisä kohden pitkäksi aikaa.
23. Varmista ennen suojuksen irrottamista, etta tuulettimasta on katkaistu sahköt.

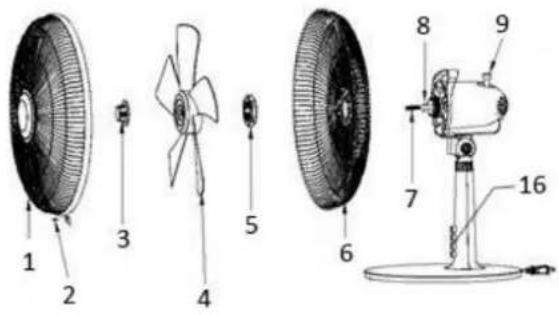

OSIEN KUVAUS

1. Etusuojus
2. Suojuksen kiinnitin
3. Silven kiinnitysruuvi
4. Siipi
5. Suojuksen kiinnityruuvi
6. Takasuojus
7. Moottorin akseli
8. Akselin tappi
9. Kaantyilynuppi
10. Kahva
11. Kohouma
12. Vali
13. Pystyvarsi
14. Seisontajalusta
15. Virtajohto
16. Nopeudensaatopainikkeet

KOKOAMISOHJEET

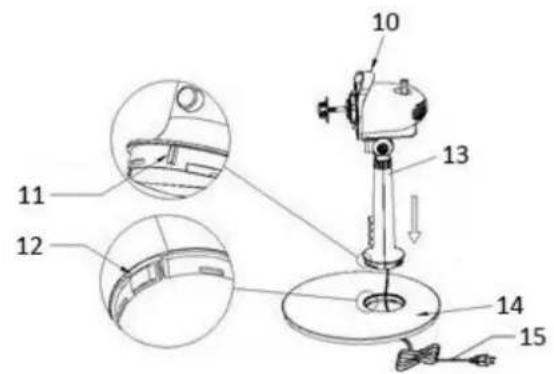

1. Jalustan kokoaminen

Vie virtajohto (15) seisontajalustan (14) aukon lapi ja kohdista pystyvarren (13) kohouma (11) jalustan aukon valiin (12). Kännä pystyvartta myötapäivään ja kiinnitä se seisontajalustaan.

2. Koko kokoonpano

• Poista siiven kiinnitysruuvi (3) ja suojuksen kiinnitysruuvi (5) moottorin karasta (7).
• Sovita takasuojus (6) kohdistamalla se kohdistustappeihin. Kiinnitä suojus moottorin runkoon suojuksen kiinnitysruuvilla (5).
• Aseta tuulettimen sipi (4) moottorin akteliin sovittamalla kolo aktelin tappiin (8). Kiinnita sipi kiristamallä siiven kiinnityrsruvi (3) käntämälla vastapäivän. Tarkista, etta tuulettimen sipi pyörii vapaasti käntämallä sitä kasin.
  Löysäa kiinnittimen ruuvi suojuksen kiinnittimstä (2) ja avaa suojuksen kiinnit. Laita etusuojuksen (1) yläkiinnitn takasuojuksen (6) ylimmän kohdan pälle. Paina etusuojuksen vanne takasuojuksen pälle. Sulje alakiinnitin ja kiristä ruuvi.

KAYTTO OHJEET

1. Kytke virtajohto sopivaan pistorasiaan.
2. Kaantyily: Voit asettaa tuuletinpaan kaantyilemaan painamalla kaantyilynupin (9) alas. Voit lopettaa tuuletinpaan kaantyilyn vetamalla kaantyilynupin ylos.
3. Tuulettimen saa pälle ja pois pälä painamalla nopeudensätopainikkeita, ts. 0 = pois pälta, 1 = alhainen ilmanvirtausnopeus, 2 = keskinopea ilmanvirtausnopeus, 3 = korkea ilmanvirtausnopeus.
4. Kallistuskulmat: Voit saataa tuulettimen haluamaasi kaltevuuteen painamalla tuulettimen suojusta.

HUOMIO: Paina vain yhtä nopeudensaatopainiketta kerrallaan. Kytkinkotelo voi vauroitua psvvasti, jos painat kahta tai useampaa painiketta samanaikaisesti.

PUHDISTAMINEN

1. Ennen kuin huollat tuuletinta ja kunkin kayton jaldeen, sammuta laite ja veda virtajohto iri pistorasiasta.

2. Älä koskaan upota laitetta veteen (oikosulun vaara). Voit puhdistaa laitteen pyyhkimällä sitä kostealla liinalla ja kuivaamalla sen huolella. Irrota aina ensin sahköpistoke.

3. Älä päästä ilmanotto- ja puhallusritlöihin keraäntymään liikaa polyä, vaan puhdista se ajoittain kuivalla harjalla tai polynimurilla.

TEKNISIA TIEDOT

Käytöjannite: 220-240V ~ 50Hz

Virrankulutus: 40W

Ekosuunnitteluvaatimukset
Suotetietovaatimukset
Puhaltimen suurin virtausnopeus (F)	48.29 m3/min
Puhaltimen käytöteho (P)	35.13 W
Käytöarvo (SV)	1.37 (m3/min)/W
Käytöarvon mittausstandardi	IEC 60879: 1986 (oik. 1992)
Virran kulutus valmiustilassa (PSB)	0.00 W
Puhaltimen äenenteho (LWA)	55.0 dB(A)
Suurin ilmannopeus (c)	2.74 m/s
Lisätietojen yhteystiedot	Coplax AGChamerstrasse 174CH-6300 Zug

TAKUU JA ASIAKASPALVELU

Laitteet tarkastetaan huolellisesti, ennen kuin ne toimitetaan jalleenmyyntin. Jos laite on kaikesta huolimatta vioittunut tuotannon tai kuljetuksen aikana, palauta se jalleenmyyjalle. Laissa saadettyjen oikeuksien lisaksi ostajalla on oikeus seuraaviin takuukorvauksiin:

Laitteella on 2 vuoden takuu ostopävästä lukien. Vialisen tuotteen voi palauttaa suoraan ostopaikkaan.

Takuu ei kata vikoja, jotka aiheutuvat laitteen virheellisestä käsittelystä, alkopuolisten suorittamista muutoksista tai korjauksista tai muiden kuin alkuperäisosien asentamisesta laitteeseen.

Säilytä aina ostokuitti, sillä ilman kuittia et voi vaatia takuukorvausia. Takuu ei kata vikoja ja niistä aiheituneita esine- tai henkilövahinkoja, jos ne ovat seurausta käyttoohjeiden noudattamatta jättämisetä. Myöskään valmistaja ei ole tälloin vastuussa. Lisavarusteiden vioittuminen ei oikeuta koko laitteen vaihtamiseen. Kyseisissä tapauksissa Kannattaa ottaa yhteyttä valmistajan asiakspalveluun. Rikkoontuneiden lasi- tai muoviosien korjaus tai vaihto ei kuulu takuuseen. Kuluvien osien vikojen korjaus, puhdistus, huolto ja vaiht oivät kuulu takuuseen.

YMPARISTO YSTAVALLINEN HAVITTAMINEN

Kierratys

Tämä merkinta osoittaa, etta tata tuotetta ei saa havittä talousjätteen seassa (WEEE-direktiivi 2012/19/EU). Jotta jatteiden virheellisestä havittamisetä ei aiheutuisi vaaraa ympäristolle tai terveydelle, kierrata tuote vastuullisesti. Siten edistät myös uusiutumattomien luonnonvarojenkestävää uudelleenkäyttoä. Kierrata tuote toimittamalla se sähkö- ja elektroniikkaromua

vastaanottavaan kierratyspisteeseen tai likkeeseen, josta ostit sen. Siten varmistat, etta se kierratetään turvallisesti.

Coplax AG

Chamerstrasse 174

CH-6300 Zug
