BEDIENUNGSANLEITUNG Engage DX 12x50 BUSHNELL

RÉGLAGE DE LA DIOPTRIE ET MISE AU POINT

Zentraler Fokusregler B

Augenmuscheln

C

(dreh- und arretierbar)

Stativadapterbuchse* D

Objektivlinse E

Dioptrienanpassungsring F

Vielen Dank für den Kauf Ihres neuen Bushnell® Engage™ Fernglases.

Diese Bedienungsanleitung hilft Ihnen bei der Optimierung Ihres Sichterlebnisses, indem sie Ihnen erläutert, wie Sie das Fernglas an Ihre Augen anpassen und das Instrument pflegen können. Bitte lesen Sie diese Anweisungen sorgfältig durch, bevor Sie das Fernglas benutzen.

GEFAHR

SCHAUEN SIE MIT IHREM FERNGLAS NIEMALS DIREKT IN DIE SONNE DIES KANN ERNSTHAFTE SCHÄDEN AN IHREN AUGEN VERURSACHEN

ANPASSUNG DER AUGENMUSCHEL

Ihr Bushnell Engage Fernglas ist mit Augenmuscheln ausgestattet (Abb. 1, nächste Seite), die eine komfortable Sicht auf das komplette Bild bieten und helfen, unerwünschten Lichteinfall fernzuhalten. Drehen Sie für die Verwendung ohne Brille oder Sonnenbrille die Augenmuscheln nach oben (Abb. 2, nächste Seite). Dadurch werden Ihre Augen weiter weg von den Okularlinsen des Fernglases in den korrekten Augenabstand gebracht, so dass Sie das gesamte Sichtfeld sehen können.

IPD (PUPILLENDISTANZ/INTERPUPILLARY DISTANCE) ANPASSUNG

Der Abstand zwischen den Pupillen der Augen, genannt Pupillendistanz, ist bei jedem Menschen unterschiedlich. So passen Sie das Fernglas an Ihre IPD oder Ihren „Auge-zu-Auge“-Abstand an:

1. Richten Sie es auf eine weiße Wand oder einen freien Bereich des Himmels. Halten Sie das Fernglas und schauen Sie ganz normal hindurch. Kümmern Sie sich noch nicht um den Fokus.
2. Halten Sie beide Seiten des Fernglases gut fest. Bringen Sie die linke und die rechte Seite näher zusammen oder weiter auseinander, (Abb. 3, nächste Seite) bis Sie ein einziges Bild ohne Schattenbereiche sehen.

ANPASSUNG DES FOKUS UND DIOPTRIEN

1. Passen Sie zuerst die Augenmuscheln und die IPD an, wie in den vorangegangenen Abschnitten beschrieben.
2. Decken Sie mit Hilfe des befestigten Objektivdeckels oder Ihrer Hand die Objektivlinse auf der rechten Seite des Fernglases ab.
3. Konzentrieren Sie sich auf ein weit entferntes Objekt mit feinen Details (z.B. eine Ziegelmauer, Äste, usw.) und drehen Sie den zentralen Fokusregler, bis es so scharf wie möglich erscheint, wenn Sie durch die linke Seite des Fernglases schauen.
4. Legen Sie die rechte Objektivlinse frei und decken Sie die linke ab, während Sie weiterhin dasselbe Objekt anschauen.
5. Drehen Sie den Dioptrieneinstellring direkt unter der rechten Augenmuschel (Abb. 4), NICHT den mittleren Fokusknopf, um das Objekt auf der rechten Seite des Fernglases scharf zu stellen. Achten Sie bei den Modellen mit dem Präfix "BEN" (nicht BENX oder BENDX) darauf, den Dioptrienring zuerst zu entriegeln, indem Sie

Abb. 4 Dioptrienanpassungsring (Modell BEN1042, entriegelt)

Abb. 1 Augenmuschel in der "unten"-Position (für die Verwendung mit Brille)

Abb. 2 Augenmuschel in der "oben"-Position (für die Verwendung ohne Brille)

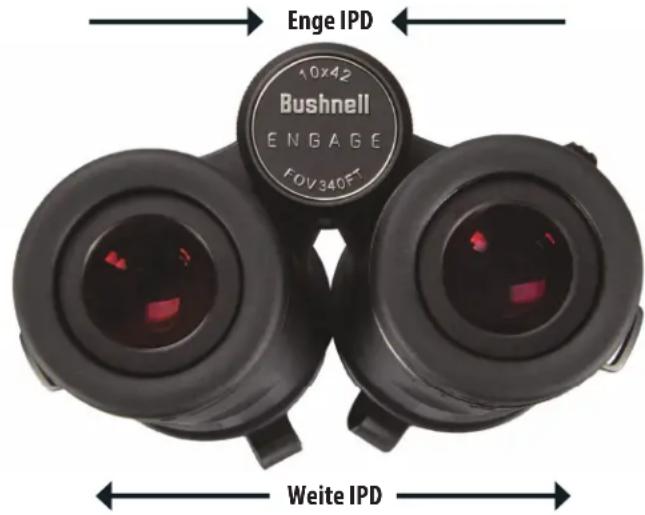

Abb. 3 Augenabstand (IPD – Interpupillary Distance) Abstandanpassung

Enge IPD 10x42 Bushnell ENGAGE FOV340FT Weite IPD

ihn öffnen (siehe Abb. 4). Vermeiden Sie ein Überdrehen oder Forcieren des Dioptrienmechanismus. Falls es Ihnen nicht gelingt, das Objekt durch Anpassung des Dioptrienrings für Ihr rechtes Auge scharf zu stellen, überprüfen Sie, ob die linke Seite immer noch scharf ist (wiederholen Sie gegebenenfalls Schritte 2 - 4). Die Dioptrienanpassung sorgt im Grunde für den „Feinfokus“ auf einer Seite des Fernglases (nur rechts), um leichte Unterschiede in der Sehkraft Ihres linken und rechten Auges zu berücksichtigen.

1. Ihr Fernglas sollte nun an Ihre Augen angepasst sein. Sie können es nun auf jede Distanz scharf stellen, indem Sie einfach den zentralen Fokusregler drehen. Notieren Sie sich Ihre Dioptrieneinstellung (Position der Plus- und Minusmarkierungen am Dioptrienring in Bezug auf die Indexmarkierung am Fernglas unter dem Ring) für eine spätere Bezugnahme, falls der Ring versehentlich oder von einer anderen Person, die Ihr Fernglas benutzt, bewegt wurde. Der Dioptrienring kann bei den Modellen mit dem Präfix "BEN" (nicht BENX oder BENDX) zum Arretieren nach unten gedrückt werden, um die Wahrscheinlichkeit zu verringern, dass der Ring versehentlich bewegt wird, sobald er für Ihr Sehvermögen eingestellt wurde.

BEFESTIGUNG DES TRAGERIEMENS

Um den Trageriemen zu befestigen, fädeln Sie dessen Enden durch die Riemenösen (Abb. 5) auf jeder Seite des Fernglases und dann zurück durch die Kunststoffschnalle am Riemen (Abb. 6). Passen Sie die Position des Fernglases auf Ihrer Brust Ihrer Präferenz entsprechend an, indem Sie die Länge des Riementeils, der durch die Schlaufenführung und die Schnalle führt, auf beiden Seiten um gleich viel verändern. Wenn Sie lieber einen Zubehörriemen mit O-Ringen aus Metall verwenden möchten, befestigen Sie sie mittels Kabelbindern an den Ösen, statt sie direkt an den Ösen festzumachen, um eine Beschädigung des Lacks auf dem Fernglas durch Kontakt mit den Ringen zu vermeiden.

Abb. 6 Riemen & Schnalle

BEFESTIGUNG AUF EINEM STATIV

Um das Fernglas auf einem Drei- oder Einbeinstativ zu befestigen, schrauben oder ziehen Sie die Kappe ab, die die Gewindemuffe auf der hinteren Seite des mittleren Scharniers abdeckt, (Abb. 7), und legen Sie sie an einem sicheren Platz ab. Verwenden Sie einen kompatiblen Fernglas-Stativ-Adapter (90° Befestigungswinkel), wie etwa das Bushnell-Modell 161002CM, um Engage-Fernglas auf einem beliebigen Standardstativ in einer horizontalen Position zu befestigen, um bei längerer Betrachtung für ein stabiles Bild zu sorgen.

Abb. 7 Kappe der Stativfassung

WASSERDICHT/BESCHLÄGT NICHT

Wenn Sie in einen heftigen Regenguss geraten oder das Engage-Fernglas bei einem Bootausflug aus Versehen etwas Wasser abbekommt, ist das kein Problem. Das Fernglas wurde hergestellt und getestet, um Wassereinwirkung bis zu Standard IPX7 zu widerstehen. Der Schutz vor Beschlagen wird durch Spülung mit trockenem Stickstoff erreicht, wodurch die gesamte Feuchtigkeit enthaltende Luft aus dem Inneren entfernt wird.

Alle äußeren Linsenoberflächen verfügen über unsere neue EXO Barrier™-Beschichtung (zusätzlich zur vollständigen Mehrfach-Beschichtung). EXO Barrier ist schlichtweg die beste Linsenschutzbeschichtungstechnologie, die Bushnell je entwickelt hat. EXO Barrier wird am Ende des Beschichtungsprozesses hinzugefügt, verbindet sich auf molekularer Ebene mit der Linse und füllt die mikroskopischen Poren des Glases aus. Das Ergebnis ist eine ultraglatte Beschichtung, die

Wasser, Öl, Nebel, Staub und Schmutz abstößt – Regen, Schnee, Fingerabdrücke und Schmutz bleiben nicht haften. EXO Barrier ist langanhaltend: die gebundene Beschichtung vergeht mit der Zeit und bei normaler Abnutzung nicht.

PFLEGE DER OPTIK

1. Ihr Bushnell Engage Fernglas wird Ihnen Jahre lang problemlos gute Dienste leisten, wenn es die normale Pflege bekommt, welches Sie jedem feinen optischen Gerät zukommen lassen würden.
2. Vermeiden Sie harte Stöße. Legen Sie das Fernglas behutsam auf harten Oberflächen ab.
3. Ziehen Sie am Riemen, nachdem Sie ihn befestigt haben, und prüfen Sie, ob er sicher am Fernglas befestigt ist, bevor Sie ihn sich umlegen.
4. Lagern Sie Ihr Fernglas wenn immer möglich an einem kühlen, trockenen Ort.

REINIGUNG

1. Pusten oder pinseln Sie zuerst Staub und Schmutz auf der Linse ab (indem Sie einen Pustebalg oder einen weichen Linsenpinsel verwenden).
2. Entfernen Sie Schmutz oder Fingerabdrücke mit dem mitgelieferten weichen Aufbewahrungsbeutel (aus waschbarem Mikrofasertuch) durch kreisförmiges Wischen. Durch ein grobes Tuch (einschließlich Papiertücher) oder unnötiges Reiben können Kratzer auf der Linsenoberfläche entstehen, die zu dauerhaften Schäden führen können. Der mitgelieferte Aufbewahrungsbeutel/Mikrofasertuch ist ideal für die routinemäßige Reinigung der Optik. Hauchen Sie die Linse leicht an, um für eine geringe Menge an Feuchtigkeit zu sorgen und wischen Sie die Linse behutsam mit dem Mikrofasertuch ab.
3. Für eine gründlichere Reinigung können Sie Tücher oder Reinigungsmittel für fotografische Linsen oder Isopropanol verwenden. Tragen Sie das Reinigungsmittel immer auf das Reinigungstuch auf - niemals direkt auf die Linse.
4. Um eine mögliche Beschädigung der optischen Beschichtungen auf den Linsenoberflächen des Fernglases zu vermeiden, verwenden Sie niemals haushaltsübliche Fensterreiniger. Vermeiden Sie die Verwendung von Kosmetiktüchern oder Kleidungsstücken, die abrasive Fasern oder Öle oder Schmutz enthalten können.

Technische Daten
* Modelle mit ED-Prime-Glas und Dioptrienring mit Schloss

SKU	Vergrößerung	Objektivdurchmesser	Linsen-/Prismabeschichtungen	Sichtfeld ft@1000 yds/m@1000 m	Austrittspupille (mm)	Augenabstand (mm)	Naher Fokus (ft/m)	Länge (in/mm)	Gewicht (oz/g)
BENX-1042/1042RB	10x 42	MM FMC, EXO	305 / 102 4,1 18 15 / 4,5 5,9/150 21,9 / 620
BENDX1042 10x	42 MM	FMC, EXO, Dielektrikum	340 / 113 4,2 19 12 / 4,5 5,8/147 23,5 / 666
BENDX1250 12x	50 MM	FMC, EXO, Dielektrikum	275 / 92 4,2 18 10 / 4,5 6,7/170 30,2 / 856
BEN842* 8x 42	MM	FMC, EXO, Dielektrikum, PC3,UltraWide Band		426 / 142 5,3 17		6 / 2 5,5/140 23,5 / 666
BEN1042* 10x	42 MM	FMC, EXO, Dielektrikum, PC3,UltraWide Band		340 / 113 4,2 15		8 / 2 5,5/140 23,5 / 666
BEN1050* 10x	50 MM	FMC, EXO, Dielektrikum, PC3,UltraWide Band		340 / 113 5,0 15 10 / 3		6,5/165	29,2 /828
BEN1250* 12x	50 MM	FMC, EXO, Dielektrikum, PC3,UltraWide Band		280 / 93 4,1 15 10 / 3		6,5/165	29,2 /828

Übersicht zur Beschichtungstechnologie

• FMC (Fully Multi Coated): Volle Mehrfachvergütung. Alle Luft-Glas-Linsenoberflächen (innen und außen) haben mehrfach entspiegelte Beschichtungen.
- EXO Barrier: Patentierte Bushnell-exklusive wasser- und ölabweisende äußere Linsenbeschichtung.
• Dielektrikum: Auf die Prismen aufgebracht; es sorgt für eine lebendige Farbwiedergabe und ermöglicht eine Lichtdurchlässigkeit von 92 %.
• PC3: Prismenphasenbeschichtung. Auf die Prismen aufgebracht; sie verbessert die Auflösung und den Kontrast.
- UltraWide Band: Ein Antireflexionsbeschichtungsverfahren, das für jedes Linsenelement im Strahlengang angepasst wird und optimale Helligkeit und Farbechtheit im gesamten sichtbaren Lichtspektrum liefert.

Bushnell® LIFETIME IRONCLAD WARRANTY

Produkte, die ab April 2017 hergestellt wurden, fallen unter die Bushnell Lifetime Ironclad-Garantie. Die Ironclad-Garantie ist eine lebenslange Garantie, die sich über die Lebensdauer dieses Produkts erstreckt. Jedes Produkt hat eine definierte Lebensdauer; die Lebensdauer kann von 1 bis 30 Jahren reichen. Die Lebensdauer dieses Produkts finden Sie auf der unten angegebenen Website und/oder auf der für dieses Produkt spezifischen Bushnell-Webseite.

Wir gewährleisten, dass dieses Produkt frei von Material- und Verarbeitungsfehlern ist und alle für die Lebensdauer dieses Produkts geltenden Leistungsstandards erfüllt. Wenn dieses Produkt aufgrund eines von der Garantie abgedeckten Defektes nicht ordnungsgemäß funktioniert, reparieren oder ersetzen wir es nach unserem Dafürhalten und senden es kostenlos an Sie zurück. Diese Garantie ist vollständig übertragbar und erfordert keine Quittung, Garantiekarte oder Produktregistrierung. Diese Garantie gilt nicht für Folgendes: elektronische Komponenten, Batterien, kosmetischer Schäden, durch nicht ordnungsgemäße Wartung entstandene Schäden, Verlust, Diebstahl, Schäden durch unbefugte Reparatur, Änderung oder Demontage, vorsätzliche Beschädigung, missbräuchliche oder unsachgemäße Verwendung und gewöhnlicher Verschleiß. Diese Garantie erlischt, wenn der Datumsstempel oder andere Seriennummern vom Produkt entfernt wurden.

Um die vollständige Garantie einzusehen und Informationen darüber zu erhalten, wie Sie einen Service im Rahmen der Garantie anfordern können, besuchen Sie unsere Website unter www.bushnell.com/warranty. Alternativ können Sie eine Kopie der Garantie anfordern, indem Sie uns unter [phone] anrufen oder uns unter einer der folgenden Adressen schreiben:

Adresse für die USA: ____ Adresse für KANADA:

Wenden Sie sich bei Produkten, die außerhalb der USA oder Kanada erworben wurden, bitte an Ihren Händler vor Ort, um die jeweils gültigen Garantieinformationen zu erfragen.

Diese Garantie gewährt Ihnen bestimmte gesetzlich verankerte Rechte. Unter Umständen haben Sie noch weitere Rechte, die von Land zu Land variieren.
