Produkttyp	Tonersonde zur Kabelidentifikation
Marke	Tempo (Modell 701KG)
Äquivalente Modelle	Greenlee 200B-G / 200EP-G
Abmessungen	231 x 55 x 28 mm
Gewicht	145 g
Stromversorgung	9-V-Batterie (Typ 6LR61, NEDA 1604)
Batterielebensdauer	50 Stunden (nominell)
Eingangsimpedanz	100 MΩ
Widerstand der Sondenspitze	0 Ω (Metallspitze) oder 300 Ω (Kunststoffspitze)
Hauptfunktionen	Ader- und Kabelortung, einstellbare Lautstärke, Lampe (200EP-G), LED-Sichtanzeige (200EP-G), 3,5-mm-Stereo-Kopfhöreranschluss, kombinierte Ports (200EP-G)
Sicherheit	Widerstandsspitze gegen Kurzschluss, Schutz CAT O 100 V max, nicht Regen oder Feuchtigkeit aussetzen
Betriebsbedingungen	Temperatur: 0 bis 50 °C
Wartung	Reinigung mit einem feuchten Tuch und mildem Reinigungsmittel; keine Lösungsmittel verwenden
Batteriewechsel	Ja, über die hintere Abdeckung (Schraube); Polarität beachten
Spitzenwechsel	Ja, Gehäuse öffnen (zwei Schrauben); vermeiden, die Drähte zu dehnen
Garantie	1 Jahr eingeschränkt (ohne normale Abnutzung und Missbrauch)
Ersatzteile verfügbar	Sondenspitze, Batterie

Häufig gestellte Fragen - 701KG Tempo

Wie verwende ich die Tonersonde Tempo 701KG?

Schließen Sie zuerst den Tongenerator Greenlee an die zu testenden Drähte an. Schalten Sie die Sonde ein, indem Sie die ON/OFF-Taste gedrückt halten. Nähern Sie die Spitze den Drähten und hören Sie den Ton. Stellen Sie die Lautstärke mit dem Drehregler ein. Schieben Sie bei Modell 200EP-G den Knopf weiter hinein, um die Lampe einzuschalten.

Welche Batterie verwenden?

Verwenden Sie eine 9-V-Batterie vom Typ NEDA 1604, JIS 006P oder IEC 6LR61. Die nominelle Lebensdauer beträgt 50 Stunden.

Wie wechsle ich die Batterie?

Schalten Sie das Gerät aus. Entfernen Sie die Schraube des Batteriefachdeckels, dann den Deckel. Ersetzen Sie die Batterie unter Beachtung der Polarität. Setzen Sie den Deckel wieder auf und ziehen Sie die Schraube nicht zu fest an.

Die Lampe leuchtet nicht, was tun?

Überprüfen Sie zuerst die Batterie. Drücken Sie bei Modell 200EP-G den ON/OFF-Knopf ganz durch in die zweite Position. Wenn die Lampe noch immer nicht leuchtet, ist die Batterie möglicherweise leer oder die Lampe defekt.

Kein Ton von der Sonde?

Stellen Sie sicher, dass der Tongenerator eingeschaltet und angeschlossen ist. Überprüfen Sie, ob die ON/OFF-Taste gedrückt ist. Wenn die Lautstärke zu niedrig ist, erhöhen Sie sie. Ersetzen Sie die Batterie, falls erforderlich.

Kann ich einen Kopfhörer mit der Sonde verwenden?

Ja, schließen Sie bei Modell 200EP-G einen 3,5-mm-Stereo-Kopfhörer (minimale Impedanz 8 Ohm) an den dafür vorgesehenen Anschluss an. Dies ermöglicht diskretes Hören in lauter Umgebung.

Die Spitze der Sonde ist beschädigt, wie ersetze ich sie?

Schalten Sie das Gerät aus. Entfernen Sie die beiden Schrauben des Gehäuses und trennen Sie die beiden Hälften vorsichtig. Ersetzen Sie die Spitze. Schließen Sie das Gehäuse, ohne die Schrauben zu fest anzuziehen.

Kann ich das Gerät selbst reparieren?

Nein, das Gerät enthält keine vom Benutzer reparierbaren Teile. Jeglicher Reparaturversuch kann das Gerät beschädigen und die Garantie aufheben. Wenden Sie sich an den Kundendienst.

Welche Sicherheitsvorkehrungen sind zu beachten?

Setzen Sie das Gerät weder Regen noch Feuchtigkeit aus. Verwenden Sie geeignete Prüfkabel und überprüfen Sie diese vor Gebrauch. Halten Sie das Gerät im Lautsprechermodus mehr als 30 cm vom Ohr entfernt, um Gehörschäden zu vermeiden.

Was tun bei Fehlfunktion?

Überprüfen Sie die Batterie und die Verbindungen. Wenn das Problem weiterhin besteht, wenden Sie sich an den Greenlee-Kundendienst unter 800-642-2155 (USA/Kanada), um eine Rückgabeberechtigungsnummer zu erhalten. Versuchen Sie nicht, das Gerät selbst zu reparieren.

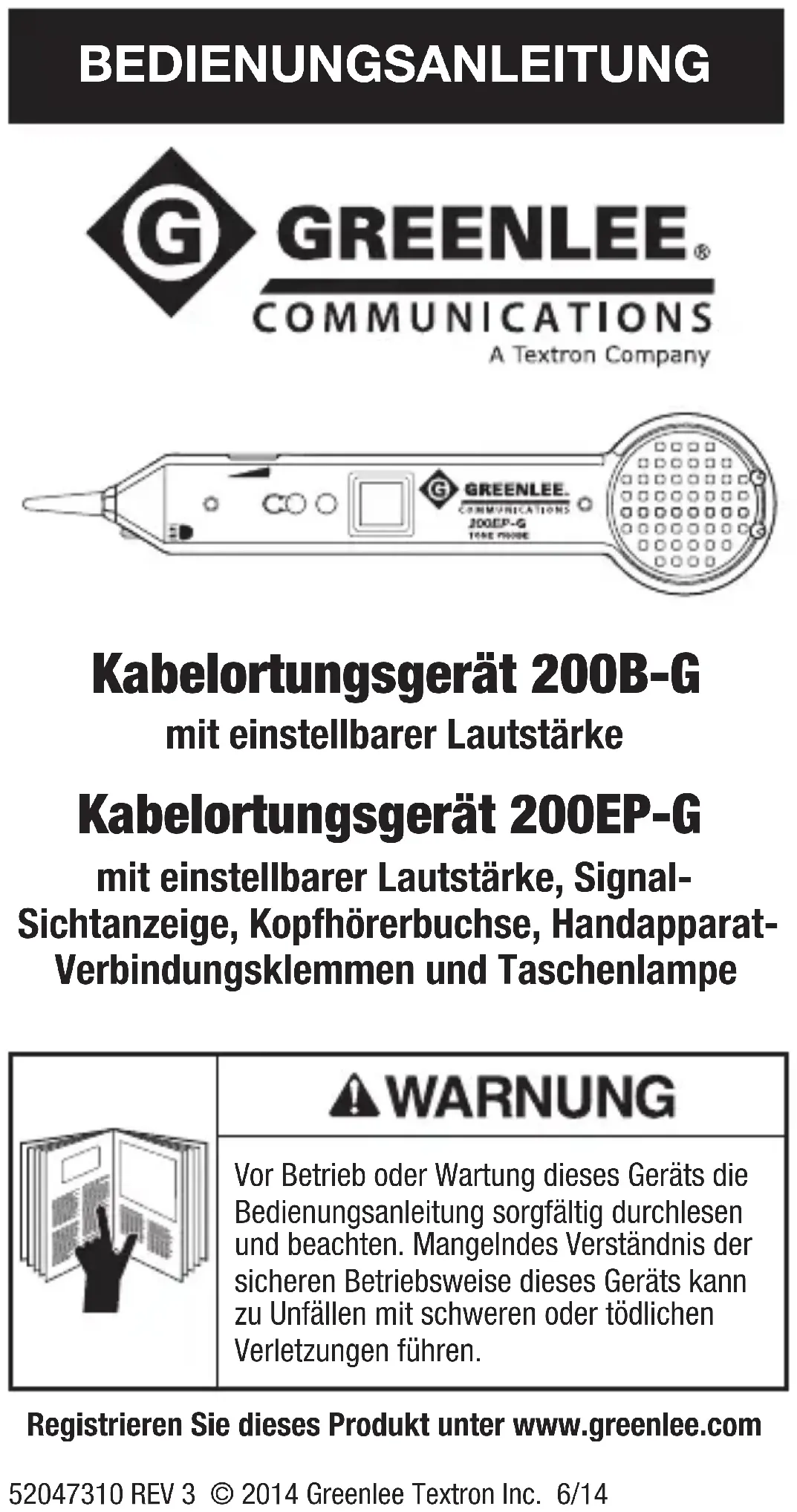

BEDIENUNGSANLEITUNG 701KG Tempo

Kabelortungsgerät 200B-G

mit einstellbarer Lautstärke

Kabelortungsgerät 200EP-G

mit einstellbarer Lautstärke, Signal-

Sichtanzeige, Kopfhörerbuchse, Handapparat-Verbindungsklemmen und Taschenlampe

	WARNING
	Vor Betrieb oder Wartung dieses Geräts die Bedienungsanleitung sorgfältig durchlesen und beachten. Mangelndes Verständnis der sicheren Betriebsweise dieses Geräts kann zu Unfällen mit schweren oder tödlichen Verletzungen führen.

Registrieren Sie dieses Produkt unter www.greenlee.com

SICHERHEITS-WARNSYMBOL

Dieses Symbol macht Sie auf gefährliche oder riskante Praktiken aufmerksam, die zu Schäden oder Verletzungen führen können. Das Signalwort, wie nachfolgend definiert, gibt den Schweregrad der Gefahr an. Der dem Signalwort folgende Hinweis informiert darüber, wie die Gefahr vermieden wird.

⚠️GEFAHR

Akute Gefahr, die bei Nichtvermeiden zu schweren Verletzungen oder zum Tod FÜHRT.

⚠️WARNUNG

Gefahr, die bei Nichtvermeiden zu schweren Verletzungen oder zum Tod führen KANN.

▲ VORSICHT

Gefahr oder unsichere Praktiken, die bei Nichtvermeiden zu Verletzungen oder Sachschäden führen KÖNNEN.

Befindet sich das Gerät im Lautsprecher-Modus, muss die Entfernung zwischen Lautsprecher und Ohr mindestens 30 cm betragen.

Ein diesbezüglicher Missbrauch kann zu Hörschäden führen.

Alle technischen Daten sind Nennwerte. Bei Designverbesserungen sind Änderungen der Nennwerte vorbehalten. Greenlee Textron Inc. haftet nicht für Schäden, die sich aus der falschen Anwendung oder dem Missbrauch seiner Produkte ergeben.

DIESES HANDBUCH BITTE AUFBEWAHREN

⚠️WARNUNG

Stromschlaggefahr:Dieses Gerät darf weder Regen noch Feuchtigkeit ausgesetzt werden. Das Berühren von Stromkreisen kann zu schweren Verletzungen oder zum Tod führen.Dieses Gerät darf nur zu seinem vom Hersteller bestimmten Zweck, wie in dieser Anleitung beschrieben, verwendet werden. Davon abweichende Verwendungszwecke beeinträchtigen u. U. den vom Gerät gebotenen Schutz.Nur für die jeweilige Anwendung geeignete Messleitungen oder Zubehör verwenden. Die Kategorie und Nennspannung der Messleitungen bzw. Zubehörteile beachten.Vor dem Einsatz die Messleitungen oder Zubehörteile überprüfen. Die Teile müssen sauber und trocken und die Isolation muss in einem guten Zustand sein.Das Nichtbeachten dieser Warnungen könnte zu schweren oder tödlichen Verletzungen führen.

▲ VORSICHT

Stromschlaggefahr:

• An diesem Gerät keine Reparaturen vornehmen. Es enthält keine Teile, die vom Benutzer gewartet werden können.
• Das Gerät keinen extremen Temperaturen oder hoher Luftfeuchtigkeit aussetzen. Weitere Hinweise sind unter „Technische Daten“ zu finden.

Das Nichtbeachten dieser Sicherheitsvorkehrungen kann u. U. zu Verletzungen oder Schäden am Instrument führen.

CAT O 100V MAX.

Beschreibung

Werden die Kabelortungsgeräte 200B-G und 200EP-G zusammen mit einem Tongenerator von Greenlee verwendet, können sie Leitungen oder Kabel in einer Gruppe identifizieren bzw. verfolgen, ohne dass dabei die Isolierung beschädigt wird.

Abbildung 1. Funktionen

Zu den Merkmalen gehören u. a.:

1. Widerstandsbehaftete Spitze aus Kohlenstofffaserkunststoff zur Verhinderung von versehentlichen Kurzschlüssen beim Orten von Drähten
2. Einstellbare Lautstärkeregelung
3. Batteriefach
4. Eingelassene Anschlussbuchsen für den Anschluss des Handgeräts*
5. EIN/AUS-Federtaste der Taschenlampe*
6. LED*
7. Buchse für Handgerät (akustisch geschützt)*
8. Hochleistungs-Taschenlampe*
   * Nur für 200EP-G.

Sicherheitsvorkehrungen

Sicherheitsvorkehrungen sind bei der Verwendung und der Wartung der Geräte und Ausrüstung von Greenlee entscheidend. Die vorliegende Anleitung und etwaige am Gerät angebrachte Markierungen geben Hinweise zur Vermeidung von Gefahren und gefährlichen Praktiken in Bezug auf die Handhabung dieses Geräts. Bitte alle hier angegebenen Sicherheitshinweise beachten.

Zweck dieses Handbuchs

Dieses Handbuch dient dazu, das Personal mit den sicheren Betriebs- und Wartungsverfahren für die Kabelortungsgeräte 200B-G und 200EP-G von Greenlee vertraut zu machen.

Bitte dieses Handbuch allen Mitarbeitern zugänglich machen.

Ersatz-Handbücher sind auf Anfrage kostenlos erhältlich unter www.greenlee.com.

Bedienung

1. Die Messleitungen eines Tongenerators von Greenlee (z. B. des 77HP) wie folgt anschließen:

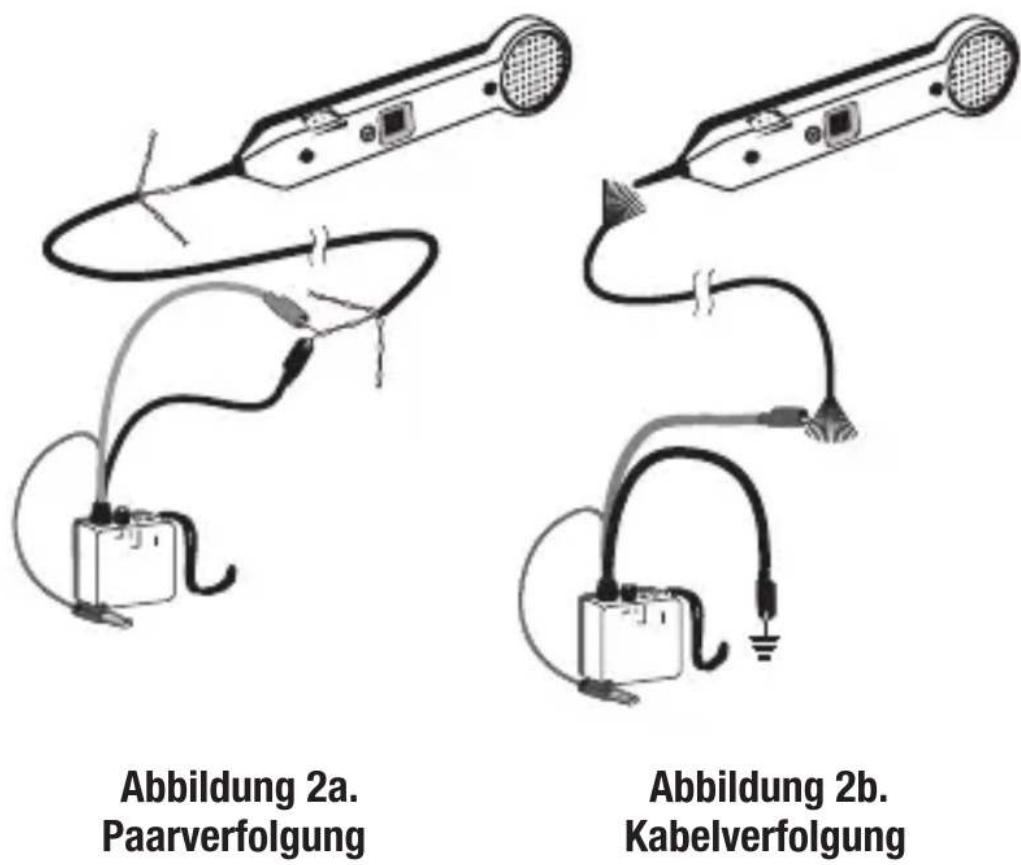

a. Bei der Paaridentifizierung die beiden Messleitungen des Tongenerators an die beiden Adern der Doppelader anschließen. Siehe Abbildung 2a. b. Einzelne Ader/Kabelverfolgung: Die ROTE Messleitung an die betreffende Leitung und die SCHWARZE Messleitung an Erde oder Masse anschließen. Siehe Abbildung 2b.

Hinweis: Weitere Informationen sind dem im Lieferumfang des Tongenerators enthaltenen Handbuch zu entnehmen.

1. Das Prüfgerät in die TONE-Position bringen.

2. Zur Aktivierung des Messgeräts die ON/OFF-Taste drücken und gedrückt halten. Diese Taste muss während des Betriebs gedrückt gehalten werden. Die Spitze des Messgeräts in die Nähe des Tongenerators halten und auf den Ton hören. Hierdurch wird bestätigt, dass der Tongenerator funktioniert und die Art des Tones (gleichmäßig, wobbelnd usw.) identifiziert.

3. Nach der Aktivierung kann der Lautstärkeregler der Umgebung entsprechend eingestellt werden. Der Empfang kann erhöht werden, um für Lärm zu kompensieren (z. B. Autoverkehr, Flugzeuge oder Maschinenraum), oder verringert werden, um Interferenz zu reduzieren (z. B. Computer-/Datenbrummen bzw. Netzbrummen (WS)).
4. Das 200EP-G ist mit eingelassenen Anschlussbuchsen zum Anschließen eines Leitungstechniker-Handapparats ausgestattet. Durch den Anschluss des Handapparats im TALK-Modus wird der Verstärker automatisch aktiviert.
5. Die Isolierung einer jeden Leitung mit der Spitze der Sonde berühren. Der Empfang des Tons ist auf der entsprechenden Leitung am lautesten und die Erkennung kann durch Trennen der Leitung von der Gruppe verbessert werden. Falls mehr als ein Adernpaar bzw. eine einzige Ader den Ton überträgt, die Lautstärke verringern, bis nur noch die entsprechende Ader den Ton überträgt und dadurch eine positive Identifizierung bestätigt wird.
6. Beim Verfolgen von Leitungspaaren müssen die beiden Adern getrennt werden, um sicherzustellen, dass das korrekte Paar identifiziert wurde. Das Signal ist auf beiden Paaradern gleich laut und verstummt auf halben Weg zwischen den beiden Adern.
7. Beim 200EP-G den Betriebsschalter weiter in die zweite Position drücken, um die Taschenlampe einzuschalten. Durch leichtes Nachlassen des Drucks wird die Taschenlampe wieder ausgeschaltet.

Hinweis: Um den 200EP-G ohne Drücken des Betriebsschalters zu verwenden, einen Jumper, ein Telefonprüfgerät (im TALK-Modus) oder einen Kopfhörer an die eingelassenen Buchsen neben dem Lautsprecher anschließen.

Technische Daten

Elektronik

Lautstärke (nominell): 30 dB

Eingangsimpedanz (nominell): 100 MΩ

Widerstand der Sondenspitze (min.):

Metallspitze: 0 Ω

Kunststoffspitze: 300 Ω

Kopfhörer: 3,5-mm-Stereostecker; 8 Ohm min.

Batterie: Eine 9-V-DC-Batterie (NEDA 1604, JIS 006P

oder IEC 6LR61)

Batterienutzungsdauer (nominell): 50 Stunden

Abmessungen/Gewicht

Länge: 231 mm

Breite: 55 mm

Tiefe: 28 mm

Gewicht: 145 g

Betriebs-/Lagerbedingungen

Temperatur: 0 °C bis 50 °C

Wartung

Auswechseln der Batterie

1. Das Gerät ausschalten.
2. Die Schraube aus dem Batteriefachdeckel herausschrauben und den Batteriefachdeckel abnehmen.
3. Die Batterie ersetzen (dabei die Polarität beachten).
4. Den Batteriefachdeckel wieder aufsetzen und mit der Schraube sichern. DIE SCHRAUBE NICHT ZU FEST ANZIEHEN.

Spitzenersatz

1. Das Gerät ausschalten.
2. Die beiden Schlitzschrauben herausdrehen und die beiden Gehäusehälften VORSICHTIG voneinander trennen. Nicht an den frei liegenden Leitungsadern ziehen.
3. Die Spitze austauschen.
4. Das Gehäuse wieder zusammensetzen. DIE SCHRAUBEN NICHT ZU FEST ANZIEHEN.

Reinigung

Regelmäßig mit einem feuchten Tuch und einem milden Reinigungsmittel abwischen. Keine Scheuer- oder Lösungsmittel verwenden.

Dieses Produkt nicht wegwerfen.

Recycling-Informationen sind unter www.greenlee.com nachzulesen.

Eingeschränkte Ein-Jahres-Garantie

Greenlee Textron Inc. garantiert dem Erstkäufer dieser Produkte, dass sie unter Ausschluss von normalem Verschleiß oder Missbrauch für den Zeitraum eines Jahres frei von Bearbeitungs- und Materialfehlern sind.

Bei allen Reparaturen an Prüfgeräten muss zunächst eine Rücksendeerlaubnisnummer (RA No.) bei der Kundendienstabteilung unter den folgenden Nummern angefordert werden:

Gebührenfrei in den USA und Kanada 800-642-2155

Telefon [phone]

Fax [phone].

Die RA Nummer muss gut lesbar auf dem Versandetikett angegeben werden. Alle Geräte freigemacht an Greenlee Repair Center, 1390 Aspen Way, Vista, CA 92081 USA

senden und mit „Attention: TEST INSTRUMENT REPAIR“ beschriften.

Bei Geräten ohne Garantieschutz (z. B. heruntergefallene oder falsch behandelte Produkte) kann auf Anfrage ein Kostenvoranschlag für die Reparatur erstellt werden.

Hinweis: Bitte die Batterien vor Einsenden des Prüfgeräts vollständig aufladen.

Greenlee / A Textron Company

4455 Boeing Drive • Rockford, IL 61109-2988 • USA

815-397-7070
