BEDIENUNGSANLEITUNG TeleMate Pro TM700 Tempo

Vor Bedienung oder Wartung dieses Messgerätes bitte alle Anweisungen und Sicherheitsinformationen in diesem Handbuch genau durchlesen und beachten.

Register this product at www.greenlee.com / Registre este producto en www.greenlee.com

Dieses Produkt kann unter www.greenlee.com registriert werden

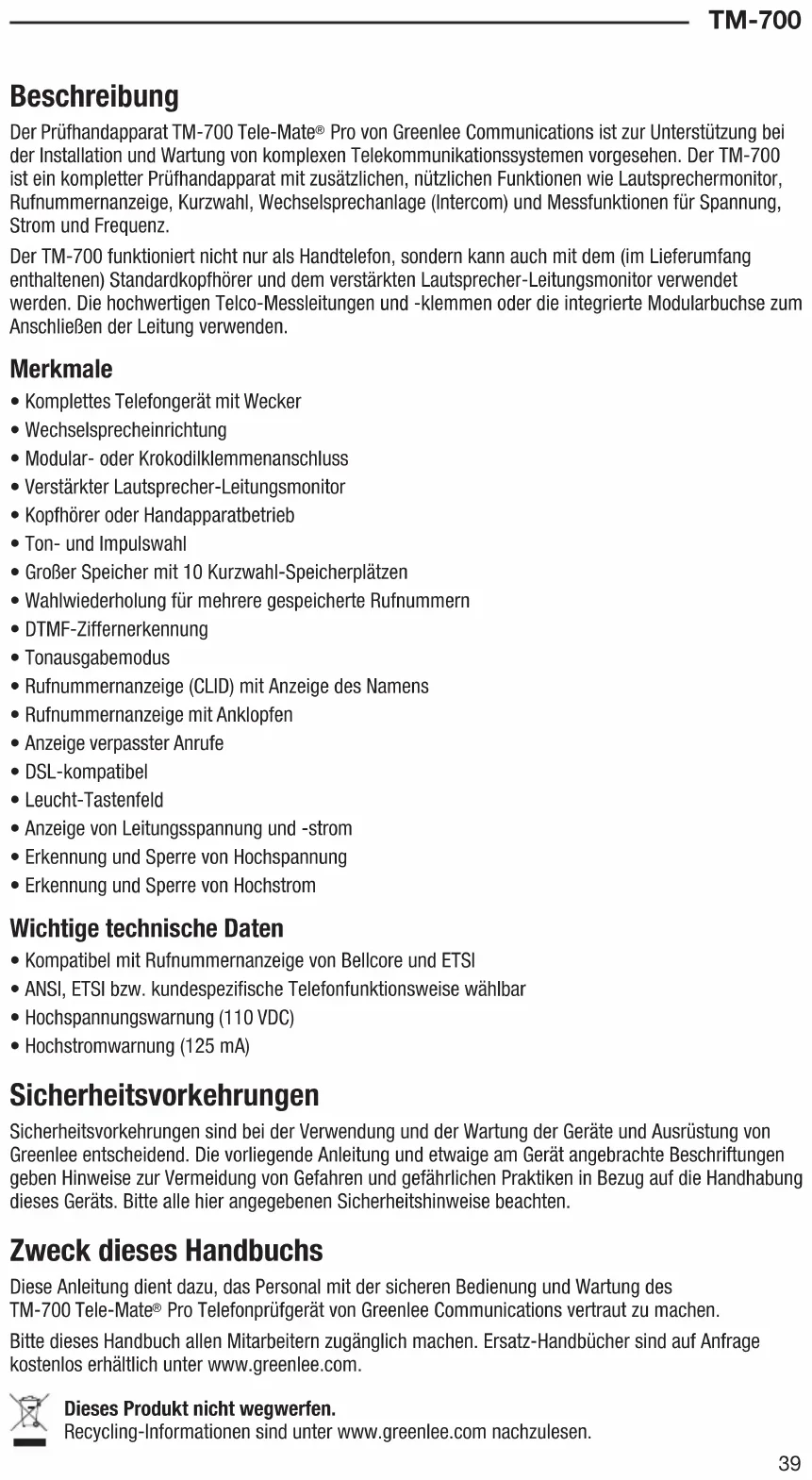

Description

Der Prüfhandapparat TM-700 Tele-Mate® Pro von Greenlee Communications ist zur Unterstützung bei der Installation und Wartung von komplexen Telekommunikationssystemen vorgesehen. Der TM-700 ist ein kompletter Prüfhandapparat mit zusätzlichen, nützlichen Funktionen wie Lautsprechermonitor, Rufnummernanzeige, Kurzwahl, Wechselsprechanlage (Intercom) und Messfunktionen für Spannung, Strom und Frequenz.

Der TM-700 funktioniert nicht nur als Handtelefon, sondern kann auch mit dem (im Lieferumfang enthaltenen) Standardkopfhörer und dem verstärkten Lautsprecher-Leitungsmonitor verwendet werden. Die hochwertigen Telco-Messleitungen und -klemmen oder die integrierte Modularbuchse zum Anschließen der Leitung verwenden.

Merkmale

• Komplettes Telefonggerät mit Wecker
• Wechselsprecheinrichtung
• Modular- oder Krokodilklemmenanschluss
  • Verstärkter Lautsprecher-Leitungsmonitor
• Kopfhörer oder Handapparatbetrieb
• Ton- und Impulswahl
• Großer Speicher mit 10 Kurzwahl-Speicherplätzen
• Wahlwiederholung für mehrere gespeicherte Rufnummern
  • DTMF-Ziffernerkennung
• Tonausgabemodus
• Rufnummernanzeige (CLID) mit Anzeige des Namens
  • Rufnummernanzeige mit Anklopfen
• Anzeige verpasster Anrufe
• DSL-kompatibel
• Leucht-Tastenfeld
• Anzeige von Leitungsspannung und -strom
• Erkennung und Sperre von Hochspannung
• Erkennung und Sperre von Hochstrom

Wichtige technische Daten

• Kompatibel mit Rufnummernanzeige von Bellcore und ETSI
  • ANSI, ETSI bzw. kundespezifische Telefonfunktionsweise wählbar
  • Hochspannungswarnung (110 VDC)
  • Hochstromwarnung (125 mA)

Sicherheitsvorkehrungen

Sicherheitsvorkehrungen sind bei der Verwendung und der Wartung der Geräte und Ausrüstung von Greenlee entscheidend. Die vorliegende Anleitung und etwaige am Gerät angebrachte Beschriftungen geben Hinweise zur Vermeidung von Gefahren und gefährlichen Praktiken in Bezug auf die Handhabung dieses Geräts. Bitte alle hier angegebenen Sicherheitshinweise beachten.

Zweck dieses Handbuchs

Diese Anleitung dient dazu, das Personal mit der sicheren Bedienung und Wartung des TM-700 Tele-Mate® Pro Telefonprüfgerät von Greenlee Communications vertraut zu machen.

Bitte dieses Handbuch allen Mitarbeitern zugänglich machen. Ersatz-Handbücher sind auf Anfrage kostenlos erhältlich unter www.greenlee.com.

Wichtige Sicherheitshinweise

SICHERHEITS-WARNSYMBOL

Dieses Symbol macht auf gefährliche oder riskante Praktiken aufmerksam, die zu Schäden oder Verletzungen führen können. Das Signalwort, wie nachfolgend definiert, gibt den Schweregrad der Gefahr an. Der dem Signalwort folgende Hinweis informiert darüber, wie die Gefahr verhindert oder vermieden wird.

⚠️ GEFAHR

Akute Gefahr, die bei Nichtvermeiden zu schweren Verletzungen oder zum Tod FÜHRT.

⚠️WARNUNG

Gefahr, die bei Nichtvermeiden zu schweren Verletzungen oder zum Tod führen KANN.

▲ VORSICHT

Gefahr oder unsichere Praktiken, die bei Nichtvermeiden zu Verletzungen oder Sachschäden führen KÖNNEN.

⚠️WARNUNG

Vor Betrieb oder Wartung dieses Geräts die Bedienungsanleitung sorgfältig durchlesen und beachten. Mangelndes Verständnis der sicheren Betriebsweise dieses Geräts kann zu Unfällen mit schweren oder tödlichen Verletzungen führen.

⚠️WARNUNG

Stromschlaggefahr: Das Berühren von Stromkreisen kann zu schweren Verletzungen oder zum Tod führen.

⚠️WARNUNG

Stromschlaggefahr:

Betriebs- bzw. Lagerbedingungen Nicht in einer feuchten Umgebung verwenden. Das Gerät nicht in nassem Zustand an ein Netz anschließen.

Dieses Gerät erfüllt die Schutzart IP20.

Das Nichtbeachten dieser Warnung kann zu schweren oder tödlichen Verletzungen führen.

Alle technischen Daten sind Nennwerte. Bei Designverbesserungen sind Änderungen der Nennwerte vorbehalten. Greenlee Textron Inc. haftet nicht für Schäden, die sich aus der falschen Anwendung oder dem Missbrauch seiner Produkte ergeben.

Tele-Mate ist ein eingetragenes Warenzeichen und SmartMute ist ein Warenzeichen von Greenlee Textron Inc.

Wichtige Sicherheitshinweise

Befindet sich das Gerät im Lautsprecher-Modus, muss die Entfernung zwischen Lautsprecher und Ohr mindestens 30 cm betragen. Ein diesbezüglicher Missbrauch kann zu Hörschäden führen.

⚠️WARNUNG

Stromschlaggefahr:

Vor dem Öffnen des Gehäuses die Messleitungen vom Stromkreis entfernen und das Gerät ausschalten.

Das Nichtbeachten dieser Warnung kann zu schweren oder tödlichen Verletzungen führen.

▲ VORSICHT

• Dieses Gerät darf nur von geschultem Personal verwendet werden.
• Keine anderen als in diesem Handbuch genannten Service- oder Wartungsarbeiten vornehmen.
  Das Nichtbeachten dieser Vorsichtsmaßnahmen kann unter Umständen zu Verletzungen oder Sachschäden führen.

▲ VORSICHT

• Das Prüfgerät und das Kabel auf Abnutzung oder Schäden untersuchen. Abgenutzte, beschädigte oder fehlende Teile umgehend durch Greenlee-Ersatzteile ersetzen. Eine beschädigte Komponente kann u. U. versagen und zu Verletzungen oder Sachschäden führen.
• Wenn das Gerät auf eine andere als vom Hersteller vorgesehene Weise verwendet wird, kann der vom Gerät bereitgestellt Schutz beeinträchtigt sein.

WICHTIG

Schwache oder erschöpfte Batterien unverzüglich nach Feststellen des jeweiligen Zustands auswechseln.

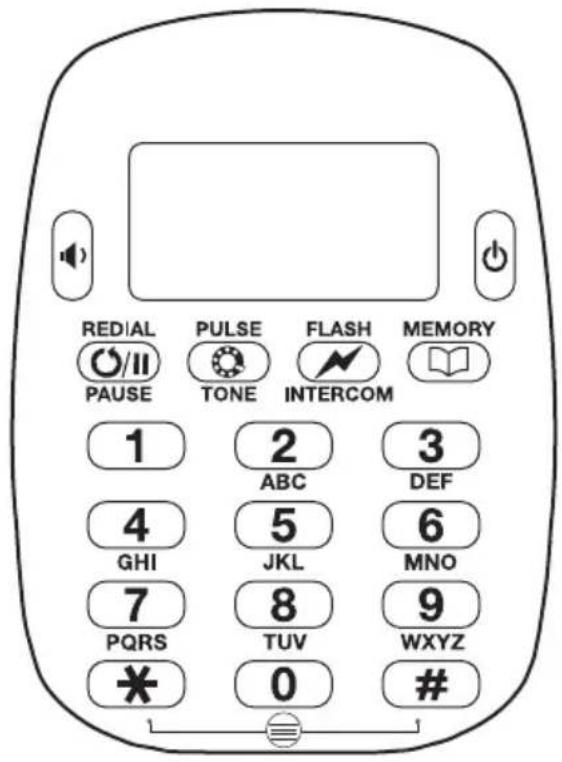

Bezeichnungen

MONITOR / TALK- (ÜBERWACHEN/SPRECHEN-) Schalter

MUTE- (STUMM-) Taste

Lautstärkeregler

Einrichten

Batterie einsetzen

⚠️WARNUNG

Stromschlaggefahr:

Vor dem Öffnen des Gehäuses die Messleitungen vom Stromkreis entfernen und das Gerät ausschalten.

Das Nichtbeachten dieser Warnung kann zu schweren oder tödlichen Verletzungen führen.

Damit alle Funktionen ordnungsgemäß funktionieren, müssen zwei AA-Batterien in den TM-700 eingelegt werden. Greenlee empfiehlt die Verwendung von Alkalibatterien, da diese auslaufsicherer sind und wesentlich länger halten als gewöhnliche Zink-Kohle-Batterien.

Wenn zum ersten Mal eine Batterie eingelegt wird, zeigt das Gerät zunächst die Sprachauswahl (Abbildung 1) an. Vor Gebrauch des Geräts eine Sprache auswählen.

Zum Öffnen des Batteriefachs die oben am Gerät befindliche Schraube lockern und den Batteriedeckel herausschieben. Die neuen Alkalibatterien einlegen. Dabei die Polarität der Batterien beachten. Dann den Deckel wieder anbringen und die Schraube anziehen. (Die Schraube nicht überdrehen.)

Warnung bei niedrigem Batteriestand

Wenn die Batteriespannung abfällt, wird bei jedem Wechsel des Modus-Wahlschalters ein Warnton ausgegeben. Zusätzlich wird ein kleines Batteriesymbol in der linken unteren Ecke des Bildschirms eingeblendet. Wenn die Batteriespannung unter einen kritischen Stand abfällt, gibt das Gerät für einige Sekunden eine Erinnerung aus, dass die Batterie ausgewechselt werden muss, und kehrt dann in den Standby-Modus zurück.

Rückstellen

Der TM-700 sollte nach dem Einlegen oder Auswechseln der Batterie normal funktionieren. Sollte das Gerät jemals nicht normal ansprechen, kann eine manuelle Rückstellung erfolgen, indem die Taste (Netz) länger als 10 Sekunden lang gedrückt wird. Das Gerät sollte danach den Betrieb wieder normal aufnehmen, vorausgesetzt, die Batteriespannung ist ausreichend.

Bedienung

Der Prüfhandapparat TM-700 verfügt über sechs Hauptbetriebsmodi: Setup (Einrichten), Talk (Telefonfunktion), Monitor (Überwachen), DTMF-Erkennung, Toner und Intercom (Wechselsprechen).

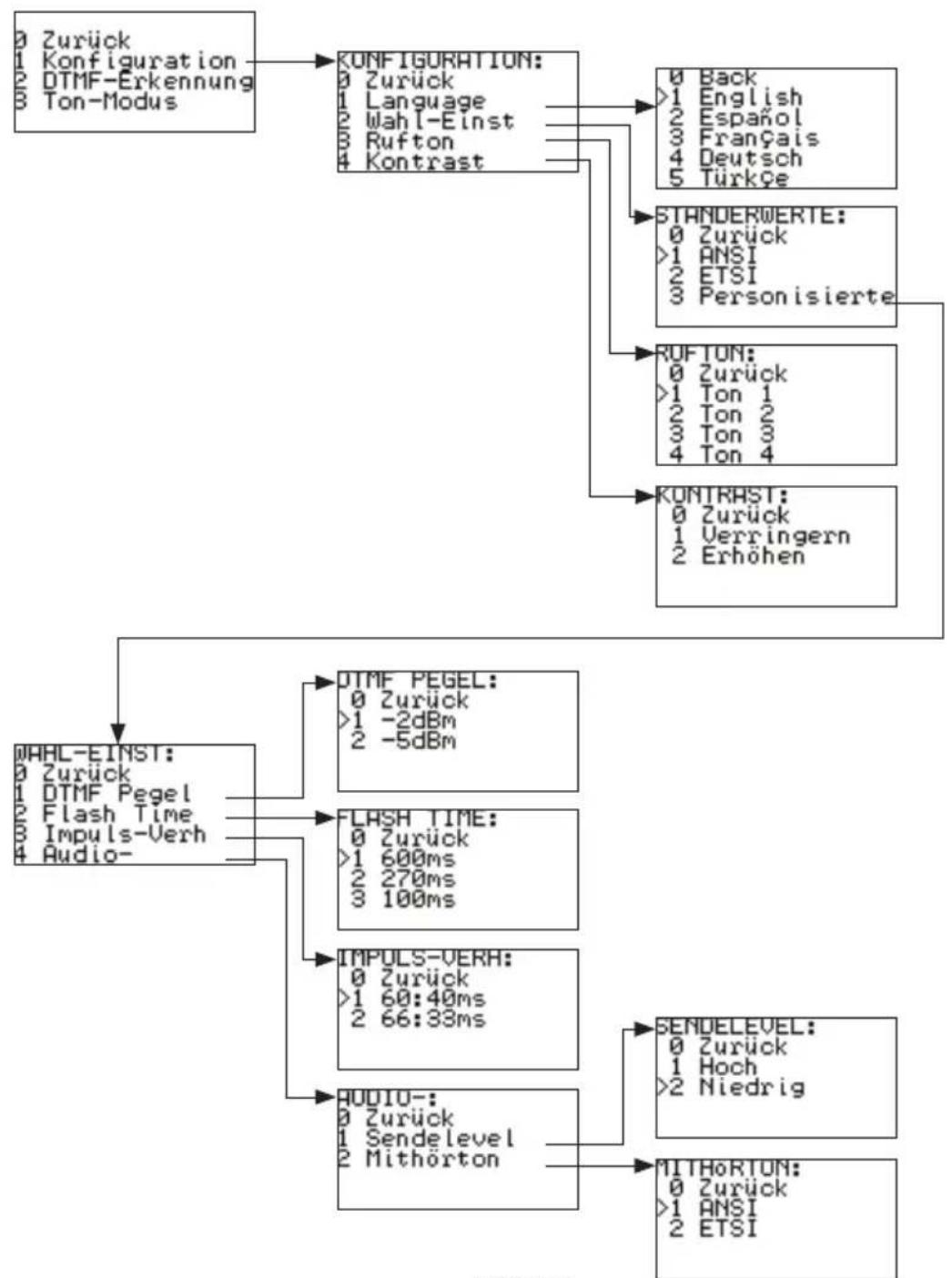

Setup-Modus

Wenn der Moduswahlschalter auf MONITOR gestellt ist, gleichzeitig und # drücken. Das Gerät wird dann in den Sonderfunktionsmodus versetzt. In diesem Menü mit Auswahl von Option 1 den Setup-Modus aufrufen. Hier können die Sprache und andere konfigurierbare Einstellungen eingestellt werden.

Die Ziffer der entsprechenden Option drücken, um diese auszuwählen.

Zum Beenden dieses Modus wiederholt 0 (zurück) drücken. Bei einer ungültigen Eingabe wird ein Fehlerton ausgegeben.

Abbildung 1.

Talk-Modus (Sprechmodus)

▲ VORSICHT

Dieses Gerät ist nur zum Anschluss an TNV3-Stromkreise bestimmt. Dieses Gerät darf nur in standardmäßigen analogen Telekommunikationsnetzen verwendet werden.

Befindet sich der Moduswahlschalter in der TALK-Position und das Gerät ist an eine geeignete Telefonleitung angeschlossen, ist das Telefon nicht aufgelegt bzw. aktiviert. Der Bediener kann nun wählen und sprechen.

Flash-Funktion

Bei abgehobener Leitung ist die Flash-Taste aktiviert. Diese Taste erzeugt eine zeitlich definierte Leitungsunterbrechung, mit der ein Hook-Flash zur Aktivierung von Sonderfunktionen einer Telefonanlage oder einer Fernsprechvermittlung aktiviert wird (Abbildung 2).

Abbildung 2.

Die Dauer des Flash kann vom Benutzer über den Setup-Modus als 100 ms, 270 ms oder als Standardwert von 600 ms eingegeben werden. Das Symbol 📋 wird während der Flash-Funktion und 2 Sekunden danach auf der unteren Zeile der Anzeige eingeblendet.

Offline-Wählen und automatische Wiederwahl der letzten CID-Nummer (Rufnummernanzeige)

Ziffern, die manuell eingegeben oder durch Rufnummernanzeige im Monitor-Modus empfangen wurden, werden durch Schalten auf TALK automatisch gewählt. Angezeigte Rufnummern können durch einsekundiges Drücken von MUTE gelöscht werden. Durch ein kurzes Drücken von MUTE wird ein Rückwärtsschritt erzeugt, durch den Fehler korrigiert werden können, bevor das Gerät zum Wählen in den Modus TALK geschaltet wird.

O/II Pause

Mit der doppelfunktionalen LNR/Pause-Taste wird eine Zeichenpause von 3 Sekunden zwischen gewählten Ziffern eingefügt. Das Pausenzeichen wird als Minuszeichen „-“ auf der LCD angezeigt und abgespeichert. Es ist zu beachten, dass, falls dies die erste gedrückte Taste ist, die LNR (Wiederwahl der letzten Rufnummer) aufgerufen und sofort gewählt wird (siehe „Speicherfunktionen“).

Impulswahloption

Um einen Anruf mit Impulswahl zu tätigen, durch Drücken der PULSE-Taste den Pulse-Modus auswählen. Dann entweder die zu wählende Rufnummer wählen oder aus dem Speicher anrufen. Das Symbol wird auf der untersten Zeile der Anzeige eingeblendet. Durch das nochmalige Drücken auf die Pulse-Taste wird das Gerät zurück in den Tonwahlmodus geschaltet. Der Wahlmodus lässt sich auch beim Wählen von Impuls auf Ton ändern, indem die Tasten Pulse, * oder # gewählt werden. Derartige Wechsel des Wahlmodus werden als F , in der gespeicherten Ziffernsequenz gespeichert, womit der gewünschte Wechsel in den Tonmodus angezeigt wird.

Abbildung 3.

Strommessung

Während der TM-700 abgehoben ist, wird der Leitungsstrom zusammen mit der Polarität angezeigt.

Überstromschutz

Während der TM-700 abgehoben ist, ist er automatisch durch eine Strombegrenzung vor Leitungsstrom über 125 mA geschützt. Dauert der Zustand länger als etwa eine halbe Sekunde an, legt das Gerät auf, eine Warnmeldung wird angezeigt und ein Warnton wird ausgegeben, bis das Gerät von der Leitung getrennt oder ausgeschaltet wird (Abbildung 4).

Abbildung 4.

SmartMute™

Durch ein kurzes Drücken der MUTE-Taste wird das Mikrofon ein- oder ausgeschaltet. Durch ein langes Drücken (länger als eine Sekunde) der Taste wird das Mikrofon stummgeschaltet, solange die Taste gedrückt gehalten wird. Das Mute-Symbol 📧 wird angezeigt, solange das Mikrofon deaktiviert ist.

Lautsprecher

Die Lautsprecher-Taste jederzeit im Monitor- bzw. Talk-Modus drücken, um den Lautsprecher ein- bzw. auszuschalten. Es ist zu beachten, dass das Mikrofon im Talk- oder Intercom-Modus automatisch stummgeschaltet wird. 📂 wird angezeigt, wenn der Lautsprecher aktiv ist, um den Bediener daran zu erinnern, dass Zweiweggespräche nicht möglich sind. Der Lautsprecher bleibt während der gesamten Dauer des Gesprächs eingeschaltet, und bleibt aktiv, wenn in einen anderen Modus geschaltet wird. Durch die automatische Stromabschaltung wird der Lautsprecher ausgeschaltet (siehe „Automatische Stromabschaltung“ weiter unten).

Lautstärkeregelung

Den Regler auf 1, 2 oder 3 schieben, um die Lautstärke für die Hörmuschel optimal einzustellen.

Monitor-Modus

Wenn sich der Moduswahlschalter in der MONITOR-Position befindet, ist das Gerät aufgelegt. Dieser Modus bietet eine hochohmige Verbindung, die dem Benutzer erlaubt, in die Leitung hineinzuhören, ohne sie zu belasten (Abbildung 5).

Abbildung 5.

Im Monitor-Modus wird die Leitungsspannung außerdem konstant überwacht und zusammen mit der Parität angezeigt. Wenn die rote Messleitung an die B-Ader und die schwarze Messleitung an die A-Ader angeschlossen ist, wird auf der Anzeige eine negative „–“ Spannung angezeigt. Bei einem eingehenden Anruf erscheint auf der Anzeige die Leitungsstatusinformation zusammen mit der Rufnummernanzeige (falls vorhanden) und der Lautsprecher gibt einen Klingelalarmton aus.

DTMF-Erkennungsmodus

Um den DTMF-Erkennungsmodus aufzurufen, im Monitor-Modus gleichzeitig die Tasten* und # drücken. Anschließend im Menü Option 2 auswählen.

In diesem Modus werden außerdem die von einem anderen Gerät ausgegebenen DTMF-Töne erkannt, wenn dies aktiv wählt. Mithilfe dieses Modus können ferner Rufnummernanzeige-Muster eingehender DTMF-Anrufe geprüft werden.

Toner-Modus

Um den Toner-Modus aufzurufen, im Monitor-Modus gleichzeitig die Tasten* und # drücken.

Anschließend im Menü Option 3 auswählen.

In diesem Modus wird ein Prüfton von den Leitungsanschlüssen gesendet, der mit den Hauptfrequenzen der Filtersonde von Greenlee kompatibel ist. Durch die Auswahl von 1 oder 2 können im Toner-Menü zwei verschiedene Tonänderungsgeschwindigkeiten ausgewählt werden.

Warnung bei Überspannung

Überschreitet die Spannung 110 V, wird der Betrieb des Geräts im Talk-Modus verhindert. Das Gerät gibt einen Warnton aus und auf dem Bildschirm wird die Meldung „Überspannung“ angezeigt. (Abbildung 6).

Abbildung 6.

Warnung bei erhöhter Spannung

Wenn das Gerät an eine Spannung zwischen 80 V und 110 Volt angeschlossen ist, gibt das Gerät hohe Pieptöne aus, mit denen darauf hingewiesen wird, dass es sich nicht um eine normale Telefonleitung handelt (Abbildung 7). Dieser Alarmton kann durch Drücken der MUTE-Taste deaktiviert werden. Das Gerät kann auch abgehoben werden, indem der Moduswahlschalter auf die TALK-Position gestellt wird.

Abbildung 7.

Annehmen eines eingehenden Anrufs

Bei Klingeln des TM-700 den Moduswahlschalter auf die TALK-Position stellen.

Hinweis: Der TM-700 lässt sich bei kontinuierlichem Klingeln nicht abheben. Die auf dem Bildschirm angegebene Frequenz prüfen. Liegt sie ungefähr zwischen 50 und 60 Hz, das Gerät vorsichtig von der Leitung nehmen.

Automatisches Ausschalten

Der TM-700 schaltet sich in allen Modi nach Zeiträumen ohne Benutzerinteraktion außer im aktiven TALK-Modus aus, um die Lebensdauer der Batterie zu verlängern.

• Talk-Modus ohne erkannten Gleichstrom (DC): Timeout 5 Minuten
  • Talk-Modus mit erkanntem Gleichstrom (DC): Kein Timeout
  • Intercom-Modus (Wechselsprechen): Timout 60 Minuten
  • Monitor-Modus: Timeout 15 Minuten

Der TM-700 kann nach einem Timeout erneut aktiviert werden. Hierzu auf (Netz) drücken oder das Gerät an eine gleichspannungsgespeiste Telefonleitung anschließen.

Intercom (Wechselsprech)-Modus (interne Batterie)

Beim Intercom-Modus (Wechselsprech-Modus) handelt es sich um eine Funktion, bei der zwei TM-700-Prüfhandappate miteinander kommunizieren können, ohne dass Telefonservice zur Verfügung steht. In diesem Modus werden nur Sprachsignale über die Doppelader übertragen und es liegt kein Gleichstrom (Sprechbatterie) an. Die SmartIntercom-Funktion funktioniert nur mit anderen TM-700-Prüfhandapparaten. Die Intercom-Funktion funktioniert nur, wenn an der Leitung keine Spannung anliegt (Abbildungen 8-10).

Abbildung 8. Abbildung 9. Abbildung 10.

Um eine der beiden Intercom-Modi zu aktivieren, zuerst den Moduswahlschalter in die MONITOR-Position schalten und dann die Flash-Taste drücken. Das in Abbildung 8 dargestellte Menü wird eingeblendet. Als Vorgabe ist SmartIntercom ausgewählt.

Um den Anruf zu beginnen und das andere Ende der Leitung anzurufen, den Moduswahlschalter auf TALK stellen.

Wenn bei einem SmartIntercom-Anruf das entfernte Gerät die Verbindungsanforderung erkennt, ist in der Hörmuschel ein normaler Rückrufton hörbar. Erfolgt keine Antwort von dem entfernten Gerät, wird nach einigen Sekunden ein Fehler-Tonsignal ausgegeben.

Eingehende SmartIntercom-Anrufsignale werden entweder im Off- oder Monitor-Modus empfangen. Das Gerät muss sich nicht im Intercom-Modus (Wechselsprech-Modus) befinden, um das Warnsignal zu empfangen.

Das Wechselsprech-Warnsignal (Klingelton) ist ein schneller rhythmischer Klingelton, der höher ist als der normale Klingelton. Wenn dieser Klingelton ausgegeben wird, einfach in den Talk-Modus schalten, um den Anruf entgegen zu nehmen. Dadurch wird der TM-700 in den Intercom-Modus (Wechselsprech-Modus) versetzt. Mit einem Bestätigungston wird angezeigt, dass jetzt der Intercom-Modus (Wechselsprech-Modus) aktiv ist.

Um den Intercom-Modus (Wechselsprech-Modus) zu beenden, einfach den Moduswahlschalter von TALK auf MONITOR stellen. Ein Signalton wird über die Leitung gesandt, um den anderen Benutzer darauf hinzuweisen, dass das Gespräch beendet ist.

Speicherfunktionen

In den Talk- und Monitor-Modi sind Speicherplätze vorhanden. Es sind 10 Speicherplätze für die Speicherung von Rufnummern und ein Mehrfachspeicher für die Wiederwahl der letzten Rufnummer verfügbar. Auf diese kann wie nachfolgend beschrieben zugegriffen werden.

O/II Wahlwiederholung (Last Number Redial)

Im Monitor-Modus kann der Benutzer über die Wahlwiederholungstaste eine der zuletzt gewählten oder über die Rufnummeranzeige (CLID) eingegangenen Anrufe erneut wählen. Die Rufnummern können durch wiederholtes Drücken der Wahlwiederholungstaste aufgerufen werden. Die Rufnummerninformationen werden dann auf der LCD angezeigt. Diese Nummer wird dann automatisch gewählt, wenn der Wahlschalter wieder zurück auf den Talk-Modus gestellt wird (Abbildung 11).

Abbildung 11.

Im Talk-Modus wird durch die Wahlwiederholungstaste nur dann die zuletzt gewählte Nummer (oder CLID bzw. LDN) aufgerufen, wenn keine anderen Ziffern gewählt wurden. Nach dem Wählen der Ziffern wird diese Taste zur Pause-Taste.

Kurzwahl-Rufnummern speichern

Eine Rufnummer eingeben oder eine eingehende ID-Meldung auf dem Bildschirm hinterlassen. Die Memory-Taste (Speichertaste) zweimal drücken, um den Speichermodus aufzurufen, und dann die Tastenzahl (0–9) eingeben, um die Rufnummer zu speichern (Abbildungen 12-14).

Abbildung 12. Abbildung 13. Abbildung 14.

Kurzwahl-Rufnummern aufrufen

Die Memory-Taste (Speichertaste) und dann die Tastenzahl (0–9) drücken (Abbildungen 15-17). Nicht nur ist durch Drücken der entsprechenden Zahl ein direkter Zugriff im aufgelegten Zustand möglich, durch wiederholtes Drücken der Memory-Taste (Speichertaste) kann durch alle 10 gespeicherten Rufnummern geblättert werden. Die Rufnummer verbleibt in allen Fällen auf der Anzeige und kann durch ein einfaches Umschalten in den TALK-Modus gewählt werden.

Hinweis: Wenn ein Speicherplatz nicht belegt ist, wird keine Rufnummer hierfür angezeigt.

Abbildung 15. Abbildung 16. Abbildung 17.

Rufnummernanzeige (CLID)

Informationen zur Rufnummernanzeige (CID oder CLID) und Rufnummernanzeige mit Anklopfen (CIDCW) werden in den Monitor- und Talk-Modi, sofern verfügbar, angezeigt. Fehlermeldungen werden eingeblendet, wenn die CID (Rufnummernanzeige) erkannt, aber nicht vollständig empfangen wird, beschädigt ist oder ein nicht-kompatibles Format hat (Abbildungen 18–19).

Abbildung 18. Abbildung 19.

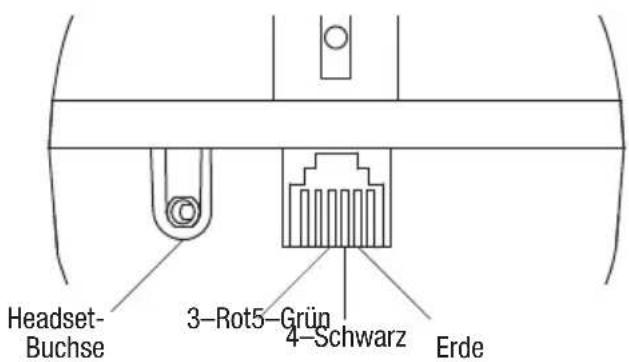

Kopfhörer

Um den TM-700 als Freisprechapparat zu verwenden, einfach die im Lieferumfang enthaltenen Kopfhörer in die Buchse an der Unterseite des Geräts einstecken (siehe „Bezeichnungen“). Dadurch werden die interne Muschel und das Mikrofon automatisch stummgeschaltet. Beachten: Die MUTE- und Lautsprecher-Tasten funktionieren weiterhin normal, mit der Aktivierung dieser Tasten wird die Übertragung deaktiviert.

Technische Daten

Telefonkompatibilität: TIA/EIA-470-B und ETSI

Lagertemperatur: -10 °C bis +70 °C

Betriebstemperatur: 0 °C bis +50 °C

Luftfeuchte: Bis zu 90 % Betrieb, 95 % Lagerung, jeweils ohne Kondensierung

CID und CIDCW: Bellcore TR-NWT-000030 (GR30) und SR-TSV-002476

Batterienutzungsdauer: Mehr als 6 Monate bei normaler Benutzung. Es werden nur Alkalibatterien empfohlen. Die Batterie sollte herausgenommen werden, wenn das Gerät längere Zeit gelagert wird.

Schleifenbegrenzungen (bei 48 V):

Widerstand: >5 kΩ

Mindeststrom: < 10 mA

Gleichstromwiderstand:

Abgehoben: <300 Ω

Aufgelegt: > 10 MΩ

Monitorimpedanz: >400 kΩ

Impulswahlverfahren:

Rate: 10 pps oder 20 pps

Unterbrechung: 60 % oder 66 %

Zwischenwahlzeit: 800 ms (Isolationswiderstand während Unterbrechung >1 M)

DTMF/Ton: -4 dBm / -6 dBm (ANSI); -9 dBm / -11 dBm (ETSI)

FSK Anrufer-Name/-Rufnummer und Anklopfen:

Bellcore GR-30-CORE, TR-NWT-000030

ETSI FSK-Typen

Anzeigen: Angerufene Rufnummer, Name des Anrufers

Softkey-Funktion (an zwei kontextsensitiven Tasten):

Flash/Zeitlich definierte Unterbrechung: 100 ms, 270 ms, 600 ms

Speicherwahl: 10 Speicherplätze, 10 LNR

Anzeigen:

LCD (96 x 48 Pixels, 5 Zeilen) zeigt Folgendes an:

Rufnummernanzeige (Name und Nummer) und Anklopfen

Gewählte Rufnummer

Überspannungszustände

Telefonstatus (Monitor, aufgelegt usw.)

Leitungsspannung: Max. 110 V DC

Schleifenstrom: Max. 125 mA

Klingelfrequenz: 15–70 Hz

Leitungsschutz:

Überspannung: 360 V DC kontin. >500 V Spitze

Strombegrenzung: 125 mA

Intercom-Reichweite: 6 km

Toner-Ausgabe: 7 V pk-pk (Rechteckwelle)

Wartung

Netzkabel auswechseln

1. Das Gerät vom Netz trennen.

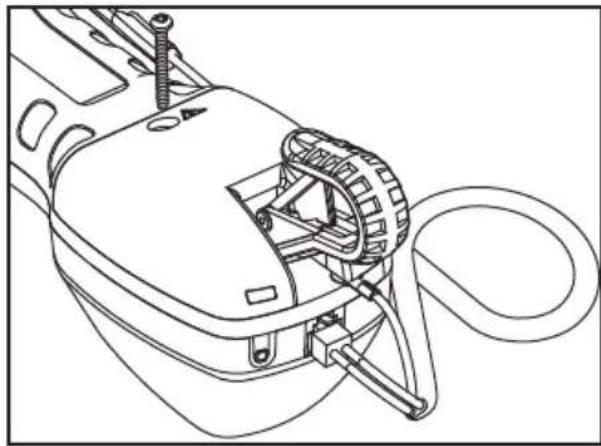

2. Die Schraube herausdrehen und die Abdeckung abnehmen.

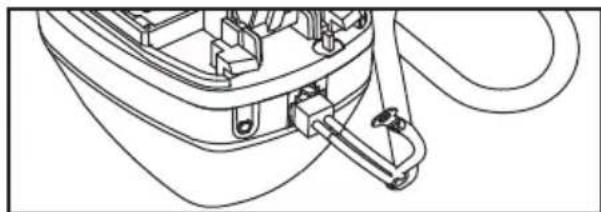

1. Die Zugentlastung trennen.

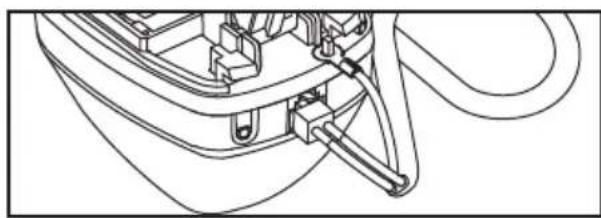

1. Das Netzkabel auswechseln und die Zugentlastung wieder anbringen.
2. Die Abdeckung wieder zurückschieben und die Schraube anziehen.

Zum Reinigen nur ein mit einer Seifen/Wasserlösung befeuchtetes Tuch verwenden.

Glossar

Aufgelegt / Monitor: Die Telefonnummer kann nur zum Abhören verwendet werden.

Abgehoben / Talk: Das Telefon ist aktiviert.

Leitungsstrom: Die Menge an Strom, die im abgehobenen Zustand in Milliampere (mV) durch die Telefonleitung fließt.

Flash: Eine vorübergehende Unterbrechung des Leitungsstroms, der vom Prüfgerät dazu verwendet wird, dem Telefonnetz zu signalisieren, dass eine Sonderfunktion in Anspruch genommen wird.

Eingeschränkte Ein-Jahres-Garantie

Greenlee Textron Inc. garantiert dem Erstkäufer dieser Produkte, dass sie unter Ausschluss von normalem Verschleiß oder Missbrauch für den Zeitraum ihrer Nutzungsdauer frei von Bearbeitungs- und Materialfehlern sind.

Bei allen Reparaturen an Prüfgeräten muss zunächst eine Rücksendeerlaubnisnummer (RA No.) bei der Kundendienstabteilung unter den folgenden Nummern angefordert werden: Gebührenfrei in den USA und Kanada 800 642-2155; Telefon [phone]; Fax [phone].

Diese Nummer muss gut lesbar auf dem Versandetikett angegeben werden. Alle Geräte freigemacht an

senden und mit „Attention: TEST INSTRUMENT REPAIR“ beschriften.

Bei Geräten ohne Garantieschutz (z. B. heruntergefallene oder missbrauchte Produkte) kann auf Anfrage ein Kostenvoranschlag für die Reparatur erstellt werden.

Hinweis: EMEA-Benutzer – Setzen Sie sich mit Greenlee Communications Ltd., Brecon House, William Brown Close, Cwmbran, NP44 3AB, UK [phone] in Verbindung.

GREENLEE.

www.greenlee.com

4455 Boeing Drive • Rockford, IL 61109-2988 • USA • 815-397-7070
