Produkttyp	Laser-Entfernungsmesser mit HD-Kamera
Marke	Laserliner
Modell	DistanceMaster LiveCam
Abmessungen (L x H x T)	54 x 130 x 28 mm
Gewicht	184 g (inkl. Akkus)
Stromversorgung	3 NiMH AAA 1,2 V Akkus, aufladbar über USB-C-Anschluss
Messgenauigkeit	± 1,5 mm (typisch bis 10 m)
Messbereich (innen)	0,2 m bis 150 m
Laserklasse	2 (635 nm, < 1 mW)
Interner Speicher	50 Speicherplätze
Drahtlose Verbindung	Bluetooth (Digital Connection)
Integrierte Kamera	HD mit 4-fachem Autozoom
Messfunktionen	Entfernung, Fläche, Volumen, Winkel, Pythagoras (3 Modi), Trapez (2 Modi), Dreiecksfläche, Kreisfläche, Kreisvolumen, Absteckung, Dauermessung min/max, Addition/Subtraktion, Timer
Display	LCD mit digitaler Wasserwaage
Automatische Abschaltung	Laser nach 30 s, Gerät nach 3 min
Betriebsbedingungen	-10°C bis 40°C, Luftfeuchtigkeit 20-85% nicht kondensierend
Lagerbedingungen	-20°C bis 70°C, max. Luftfeuchtigkeit 80%
Wartung	Mit feuchtem Tuch reinigen, Lösungsmittel vermeiden. Trocken und sauber lagern. Kalibrierung einmal jährlich empfohlen.
Sicherheit	Laser Klasse 2, nicht in den Strahl blicken. EMV- und HF-Hinweise beachten.
Garantie	Kundendienst UMAREX-LASERLINER kontaktieren
Im Lieferumfang enthaltenes Zubehör	USB-C-Ladekabel

Häufig gestellte Fragen - DistanceMaster LiveCam Laserliner

Wie wechsle oder lade ich die Akkus des DistanceMaster LiveCam ?

Öffnen Sie das Akkufach auf der Rückseite des Geräts und legen Sie 3 NiMH AAA 1,2 V Akkus unter Beachtung der Polarität ein. Zum Aufladen verwenden Sie das mitgelieferte USB-C-Kabel: Schließen Sie es an das Gerät und ein USB-Ladegerät an. Die Akkus werden direkt im Gerät aufgeladen.

Was ist die maximale Messreichweite?

Die maximale Reichweite beträgt 150 m im Innenbereich bei einer Beleuchtungsstärke unter 15.000 Lux. Die typische Genauigkeit beträgt ± 1,5 mm bis 10 m.

Wie verwende ich die Kamerafunktion?

Drücken Sie die Kamerafunktionstaste (d), um die HD-Kamera zu aktivieren, die auf dem Display angezeigt wird. Die Kamera verfügt über einen 4-fachen Autozoom, der Ihnen hilft, das Ziel präzise anzuvisieren. Sie können Screenshots machen, indem Sie dieselbe Taste drücken.

Wie verbinde ich das Gerät mit einem Smartphone?

Aktivieren Sie die Digitalverbindung über das Menü (SET-Taste). Schalten Sie auf Ihrem Smartphone Bluetooth ein und öffnen Sie die kostenlose App MeasureNote (aus den Stores herunterladbar). Das Gerät wird in der Liste angezeigt; wählen Sie es aus, um die beiden Geräte zu koppeln.

Was tun bei Anzeige des Fehlercodes 220?

Der Fehlercode 220 bedeutet 'Akkus wechseln'. Ersetzen oder laden Sie die NiMH AAA-Akkus, da ihr Ladestand zu niedrig ist, um zuverlässige Messungen zu gewährleisten.

Wie reinige ich das Gerät?

Verwenden Sie ein leicht feuchtes Tuch, um Gehäuse und Display zu reinigen. Verwenden Sie niemals Lösungsmittel, Scheuermittel oder aggressive Reiniger. Entfernen Sie die Akkus vor längerer Lagerung und bewahren Sie das Gerät an einem trockenen und sauberen Ort auf.

Ist das Gerät wasserdicht?

Nein, der DistanceMaster LiveCam ist nicht wasserdicht. Er sollte unter trockenen Bedingungen verwendet und vor übermäßiger Feuchtigkeit geschützt werden. Die Betriebsbedingungen erlauben eine relative Luftfeuchtigkeit von 20 bis 85 % nicht kondensierend.

Wie führe ich eine Flächenmessung durch?

Drücken Sie die Taste Menu (a), um die Funktion Fläche (Symbol S) auszuwählen. Messen Sie zuerst die Länge, dann die Breite, indem Sie die DIST-Taste drücken. Das Display zeigt automatisch die berechnete Fläche sowie den Umfang an.

Was tun, wenn der Laser nicht leuchtet?

Überprüfen Sie zuerst den Ladezustand der Akkus (Batteriesymbol auf dem Display). Wenn die Akkus schwach sind, laden Sie sie auf oder ersetzen Sie sie. Stellen Sie sicher, dass das Gerät eingeschaltet ist (EIN/AUS-Taste). Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst UMAREX-LASERLINER.

Wie stelle ich den Messbezugspunkt ein?

Rufen Sie das Einstellungsmenü auf (SET-Taste). Wählen Sie die Option 'Bezugspunkt'. Sie können zwischen den Bezugspunkten vorn, hinten oder Gewinde des Geräts wählen. Verwenden Sie die Tasten +/- zum Ändern und bestätigen Sie zum Speichern.

BEDIENUNGSANLEITUNG DistanceMaster LiveCam Laserliner

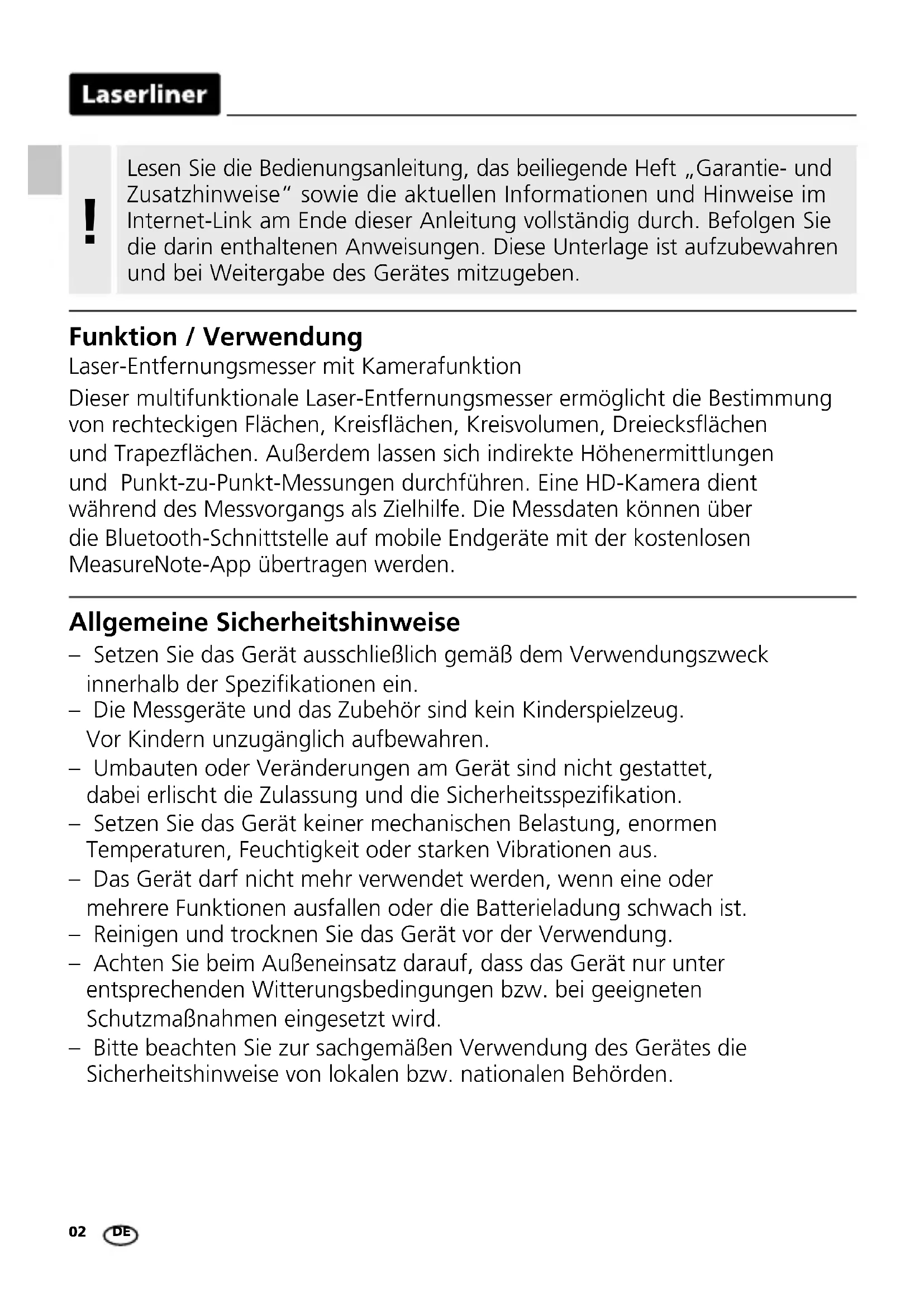

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Funktion / Verwendung

Laser-Entfernungsmesser mit Kamerafunktion

Dieser multifunktionale Laser-Entfernungsmesser ermöglicht die Bestimmung von rechteckigen Flächen, Kreisflächen, Kreisvolumen, Dreiecksflächen und Trapezflächen. Außerdem lassen sich indirekte Höhenermittlungen und Punkt-zu-Punkt-Messungen durchführen. Eine HD-Kamera dient während des Messvorgangs als Zielhilfe. Die Messdaten können über die Bluetooth-Schnittstelle auf mobile Endgeräte mit der kostenlosen MeasureNote-App übertragen werden.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
• Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
  – Reinigen und trocknen Sie das Gerät vor der Verwendung.
• Achten Sie beim Außeneinsatz darauf, dass das Gerät nur unter entsprechenden Witterungsbedingungen bzw. bei geeigneten Schutzmaßnahmen eingesetzt wird.
• Bitte beachten Sie zur sachgemäßen Verwendung des Gerätes die Sicherheitshinweise von lokalen bzw. nationalen Behörden.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

Laserstrahlung! Nicht in den Strahl blicken! Laser Klasse 2 < 1 mW · 635 nm EN 60825-1:2014/AC:2017

• Achtung: Nicht in den direkten oder reflektierten Strahl blicken.
  – Den Laserstrahl nicht auf Personen richten.
• Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
• Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...).

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein, welche durch die RED-Richtlinie 2014/53/EU abgedeckt wird.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.
• Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinflusst werden.

Sicherheitshinweise

Umgang mit RF Funkstrahlung

• Das Messgerät ist mit einer Funkschnittstelle ausgestattet.
  – Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit und Funkstrahlung gemäß RED-Richtlinie 2014/53/EU ein.
• Hiermit erklärt Umarex GmbH & Co KG, dass der Funkanlagentyp DistanceMaster LiveCam den Anforderungen und sonstigen Bestimmungen der europäischen Radio Equipment Richtlinie 2014/53/EU (RED) entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://packd.li/ll/akk/in

Laserliner

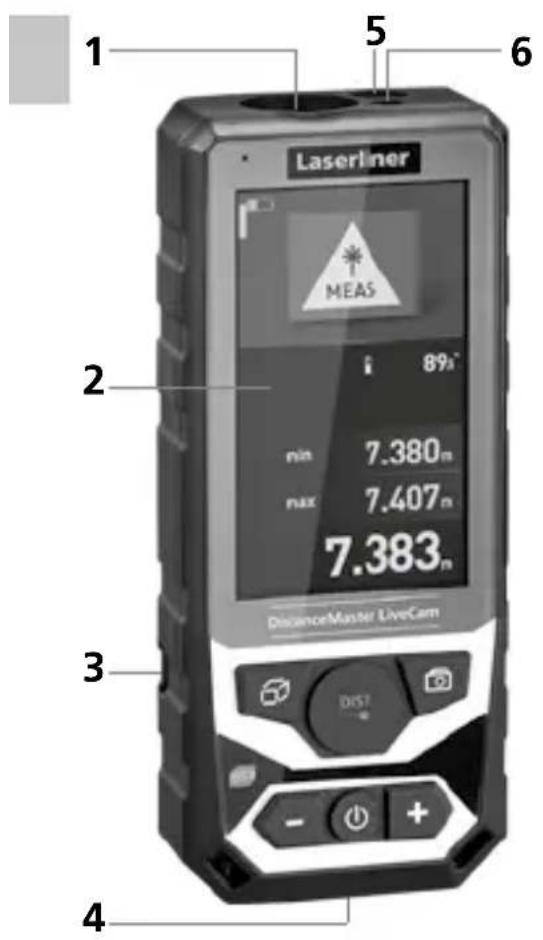

1 Laserempfangsfeld
2 Display
3 Batteriefach (Rückseite)
4 Anschlussbuchse für USB-Ladegerät
5 Kamera
6 Laseraustritt

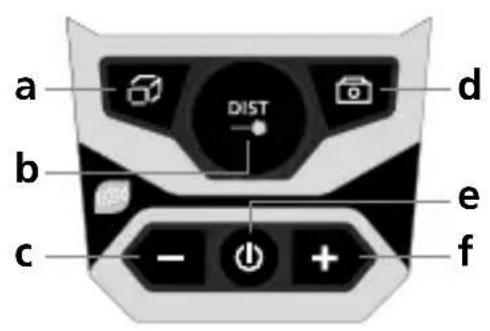

TASTATUR:

a Funktionsmenü / Timerfunktion
b Laser an / Messen / min/max-Dauermessung
c Subtraktionsfunktion / Zurück / gespeicherte Messwerte und Screenshots ansehen
d Kamerafunktion / Screenshot
e AN / AUS / Zurück
f Additionsfunktion / Vor
g Einstellungen

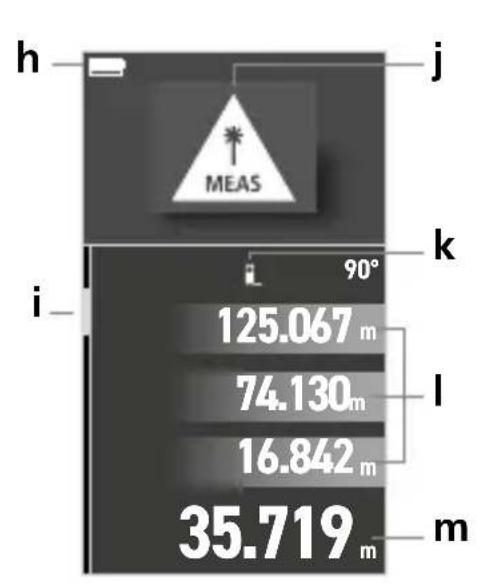

DISPLAY:

h Batteriesymbol
i Digitale Libelle
j Eingestellte Messfunktion
k Messebene (Referenz) vorne / Gewinde / hinten
I Zwischenwerte / min/max-Werte
m Messwerte / Messergebnisse

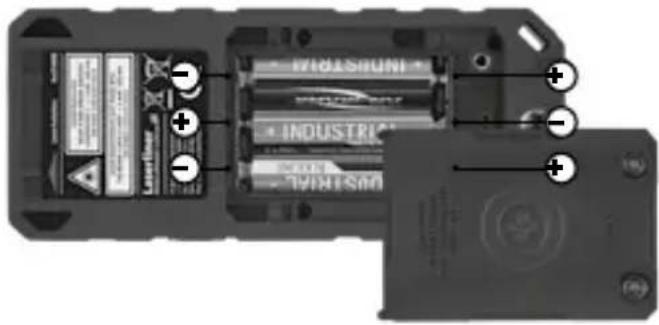

Wiederaufladbare Batterien einlegen

Das Batteriefach öffnen und wiederauf-ladbare Batterien (3 x NiMH, Typ AAA) gemäß den Installationssymbolen einlegen. Dabei auf korrekte Polarität achten.

Die wiederaufladbare Batterien können mit dem beiliegenden USB-Ladekabel im Gerät geladen werden.

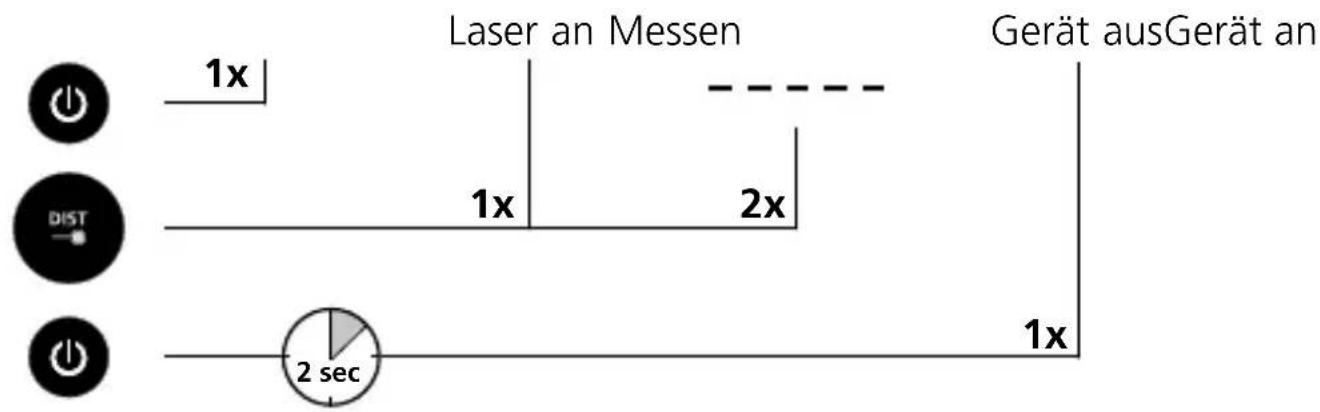

Einschalten, Messen und Ausschalten:


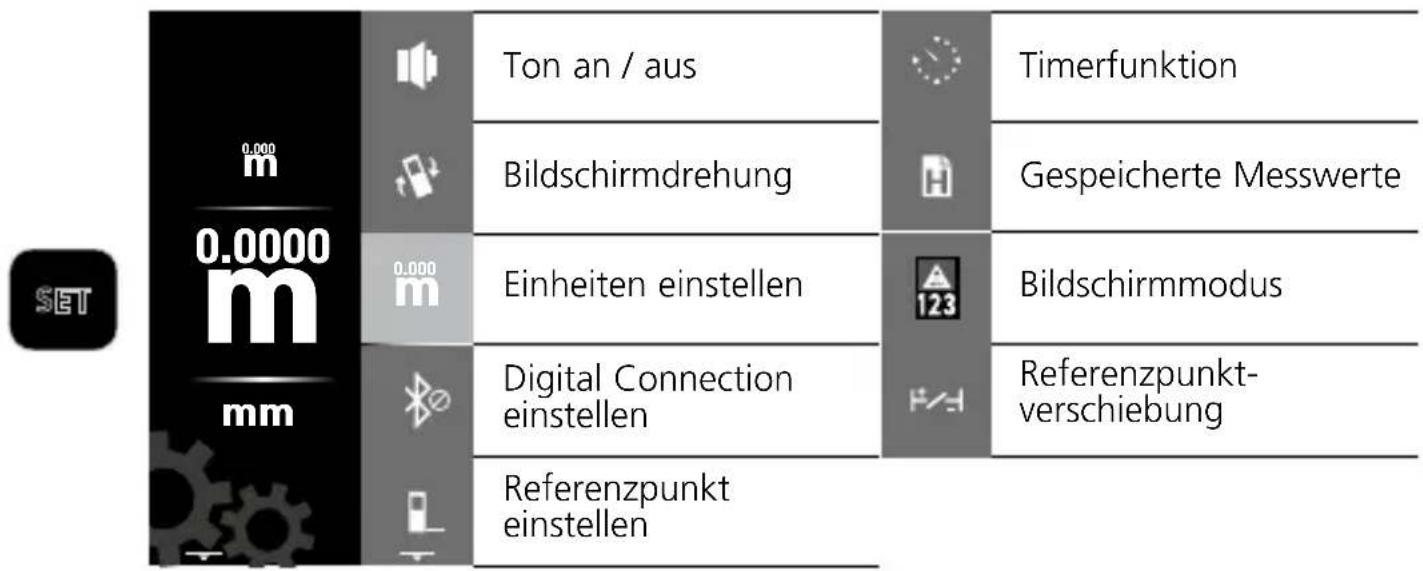

Einstellungsmenü:

Laserliner

Einstellungsoption auswählen

Wert verändern

Einstellung speichern (optional)

Menü verlassen / Löschen des letzten Messwertes

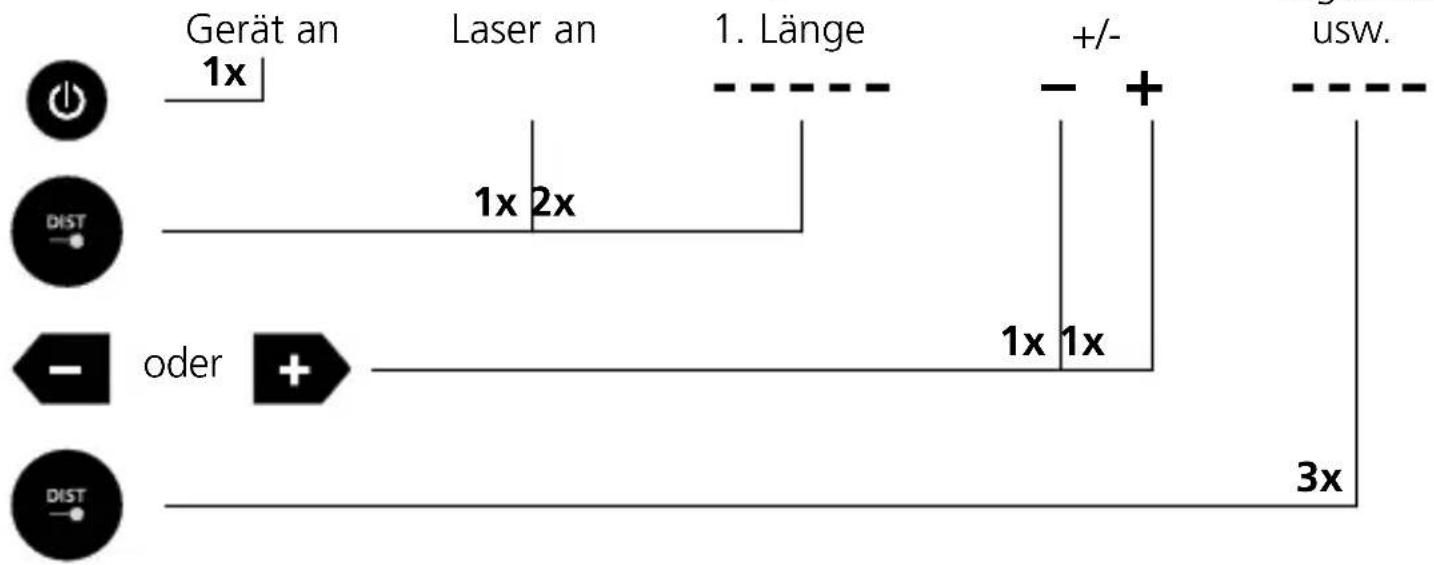

Addition und Subtraktion von Längen:

Weitere Längen werden durch Drücken der Taste DIST hinzugefügt.

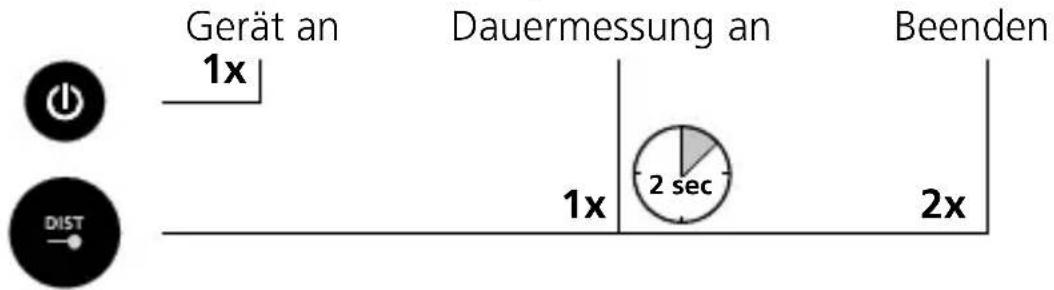

min/max-Dauermessung:

Das LC-Display zeigt den größten Wert (max), den kleinsten Wert (min), den Differenzwert und den aktuellen Wert an.

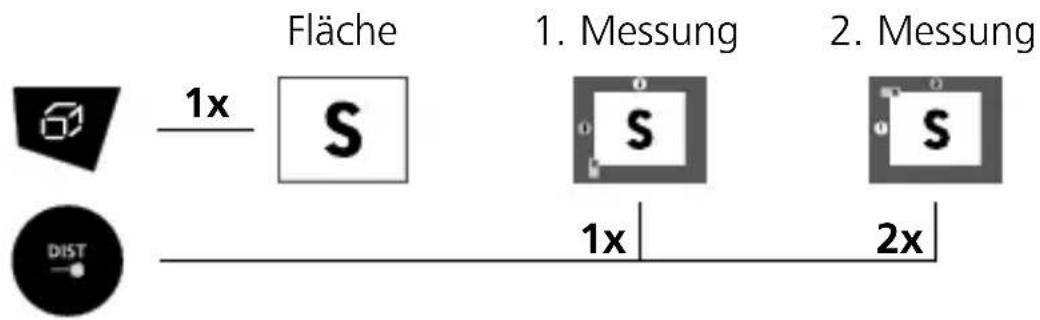

Flächenmessung:

Das LC-Display zeigt zusätzlichen den Raumumfang an.

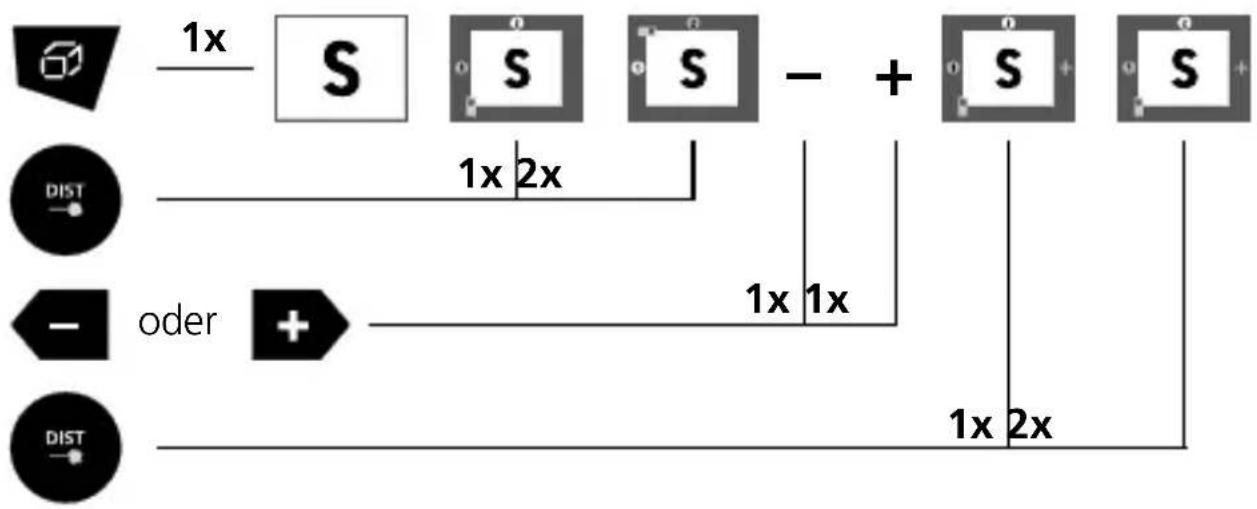

Flächen Kalkulation:

Fläche 1. Fläche +/- 2. Fläche


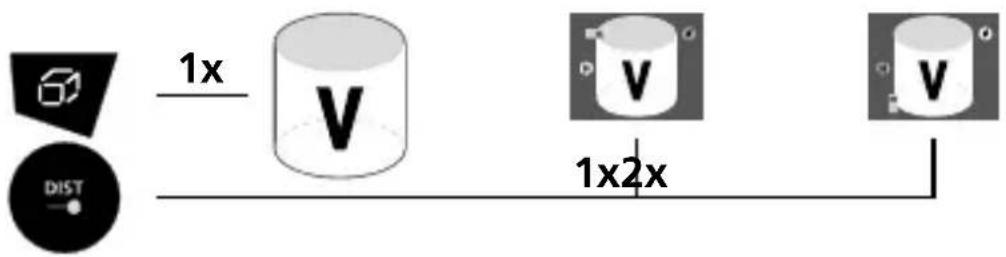

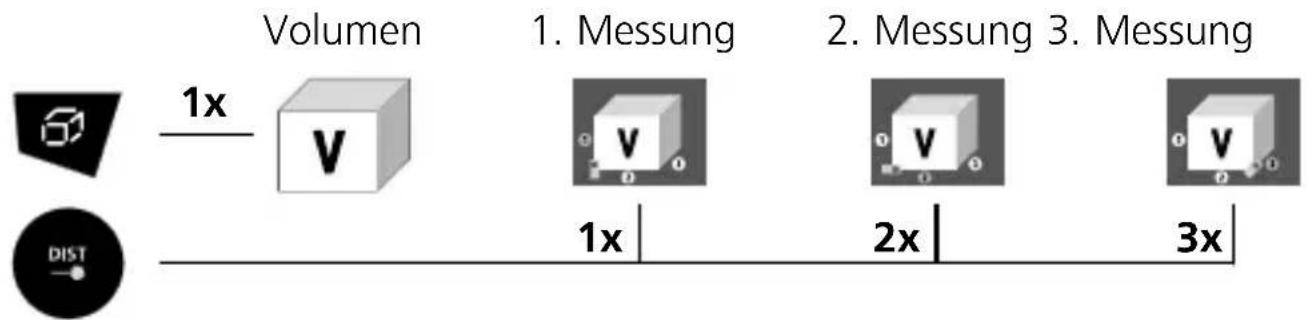

Volumenmessung:


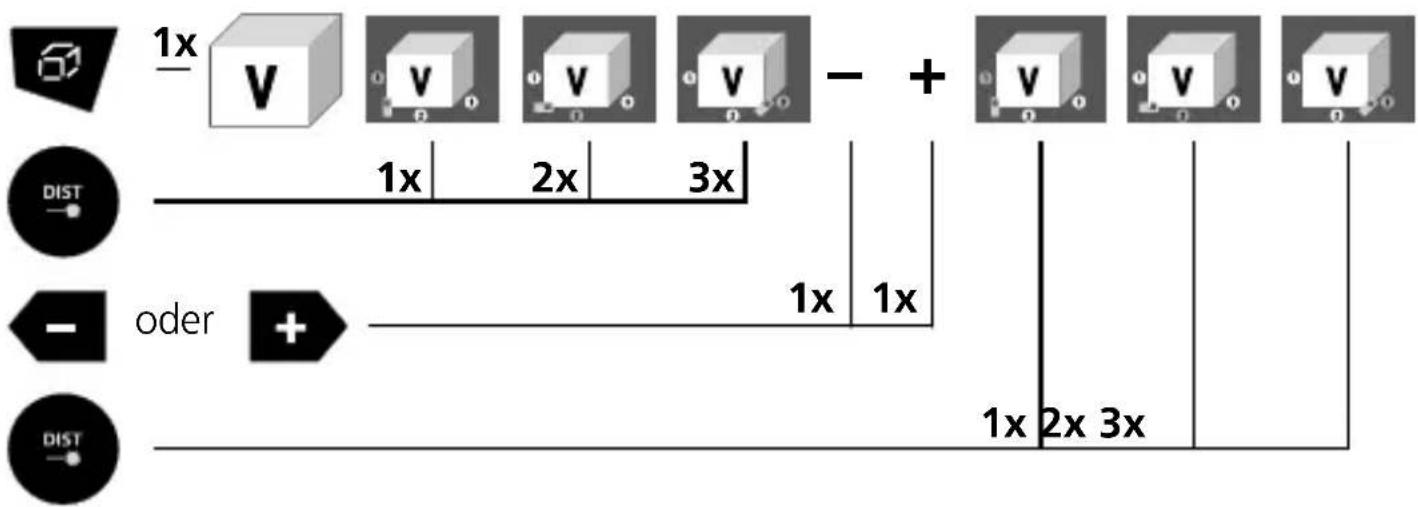

Volumen Kalkulation:

Volumen 2. Volumen1. Volumen +/-

Punkt zu Punkt Messung:

Punkt zu Punkt

Funktion Messung

1x

1x

2x

Ergebnisse

Winkelfunktion:

Winkelfunktion Messung

1x

1x

Ergebnisse

Die Messergebnisse werden durch den 360° Neigungssensor automatisch ermittelt.

Die Rückseite des Gerätes dient als Bezugsfläche für die Messung von Winkeln.

Automatische Höhe:

Automatische

Höhe Messung

1x

1x
2x

Ergebnisse

Pythagoras-Funktion 1:

Pythagoras-

Funktion 1

Messung

1x

1x
2x

Ergebnisse

Pythagoras-Funktion 2:

Pythagoras-

Funktion 2

Messung

1x

1x
2x
3x

Ergebnisse

Pythagoras-Funktion 3:

Pythagoras-

Funktion 3

Messung

1x

1x
2x
3x

Ergebnisse

Trapez-Funktion 1:

Trapez 1

1x

Dreiecksflächenmessung:

Dreiecksfläche 2. Messung 3. Messung1. Messung

1x

[Non-Text]

[Non-Text]

[Non-Text]

2x

|

3x

Kreisflächenmessung:

Kreisfläche 1. Messung

1x

(No text)

Das LC-Display zeigt zusätzlichen den Kreisumfang an.

Kreisvolumenmessung:

Kreisvolumen 2. Messung1. Messung

Das LC-Display zeigt zusätzlichen die Kreisfläche an.

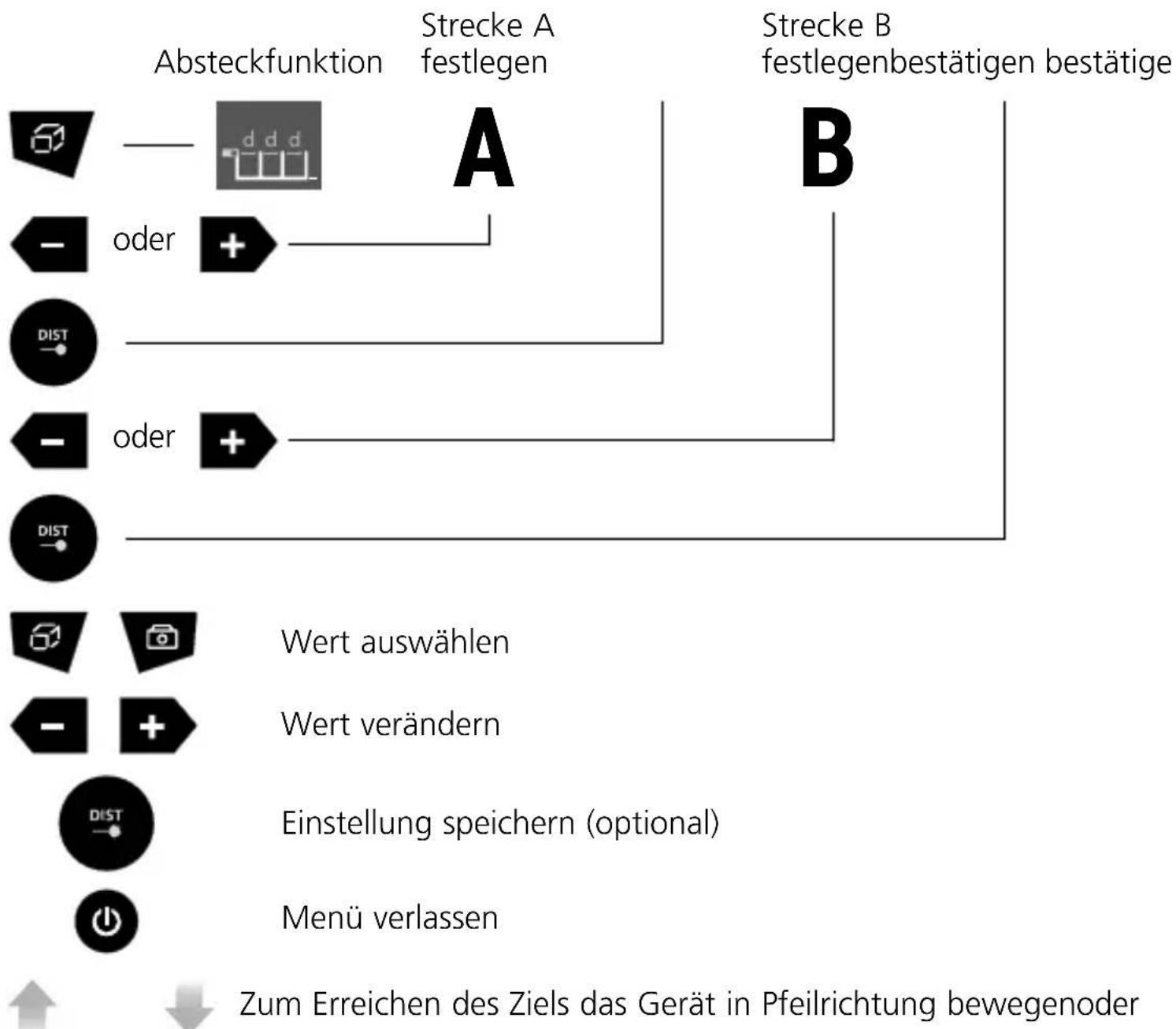

Absteckfunktion:

Timerfunktion:

5 Sekunden

Timer

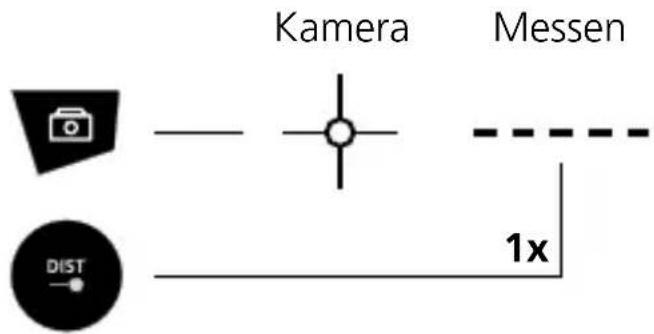

Kamerafunktion:

Die HD-Kamera ist mit einem automatischen 4-fach-Zoom ausgestattet.

Speicher-Funktion:

Das Gerät verfügt über 50 Speicherplätze.

01 ... 50

Referenzpunktverschiebung:

Die eingestellte Toleranz wird direkt mit dem Messergebnis verrechnet.

Wert auswählen

Wert verändern

Einstellung speichern (optional)

Menü verlassen

Datenübertragung

Das Gerät verfügt über eine Digital Connection, welche die Datenübertragung mittels Funktechnik zu mobilen Endgeräten mit Funkschnittstelle erlaubt (z.B. Smartphone, Tablet).

Die Systemvoraussetzung für eine Digital Connection finden Sie unter https://packd.li/ble/v2

Das Gerät kann eine Funkverbindung mit Funkstandard IEEE 802.15.4 kompatiblen Geräten aufbauen. Der Funkstandard IEEE 802.15.4 ist ein Übertragungsprotokoll für Wireless Personal Area Networks (WPAN). Die Reichweite ist auf max. 10 m Entfernung vom Endgerät ausgelegt und hängt stark von den Umgebungsbedingungen, wie z.B. der Dicke und Zusammensetzung von Wänden, Funkstörquellen, sowie den Sende-/Empfangseigenschaften des Endgerätes, ab.

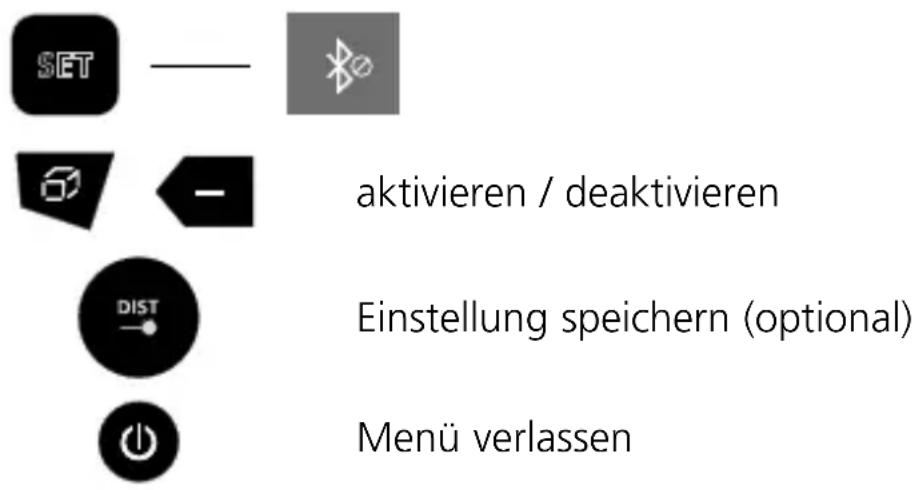

Digital Connection aktivieren / deaktivieren:

Die Digital Connection ist nach dem Einschalten immer aktiviert, da das Funksystem auf sehr geringen Stromverbrauch ausgelegt ist. Ein mobiles Endgerät kann sich mittels einer App mit dem eingeschalteten Messgerät verbinden.

Applikation (App)

Zur Nutzung der Digital Connection wird eine Applikation benötigt. Diese können Sie in den entsprechenden Stores je nach Endgerät herunterladen:

Achten Sie darauf, dass die Funkschnittstelle des mobilen Endgerätes aktiviert ist.

Nach dem Start der Applikation und aktivierter Digital Connection kann eine Verbindung zwischen einem mobilem Endgerät und dem Messgerät hergestellt werden. Erkennt die Applikation mehrere aktive Messgeräte, wählen Sie das passende Messgerät aus.

Beim nächsten Start kann dieses Messgerät automatisch verbunden werden.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit und Funktion zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

Fehlercode:

204: Berechnungsfehler

208: Überstrom

220: Batterien austauschen

255: Empfangenes Signal zu schwach

256: Empfangenes Signal zu stark

261: Außerhalb des Messbereichs

500: Hardwarefehler

Technische Daten (Technische Änderungen vorbehalten. 21W48)

Genauigkeit (typisch)* ± 1,5 mm
Messbereich (innen)** 0,2 m	- 150 m
Laserwellenlänge 635 nm
Laserklasse 2 / < 1 mW (EN	60825-1:2014/AC:2017)
Einheiten m / ft / inch / _' _''
Speicher 50 Speicherplätze
Anschlüsse USB Typ C
Stromversorgung 3 x 1,2V HR03 (AAA) NiMH
Arbeitsbedingungen	-10°C...40°C, Luftfeuchtigkeit max. 20...85%rH,nicht kondensierend, Arbeitshöhe max. 2000 müber NN (Normalnull)
Lagerbedingungen -20°C...7	0°C, Luftfeuchtigkeit max. 80%rH
Automatische Abschaltung 30	Sek. Laser / 3 Min. Gerät
Abmessungen (B x H x T) 54	x 130 x 28 mm
Gewicht 184 g (inkl. Batterien)

* bis 10 m Messabstand bei gut reflektierender Zieloberfläche und Raumtemperatur. Bei größeren Distanzen und ungünstigen Messbedingungen, wie z.B. starke Sonneneinstrahlung oder schwach reflektierende Zieloberflächen, kann die Messabweichung um ± 0,2 mm/m steigen.
** bei max. 15.000 Lux

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

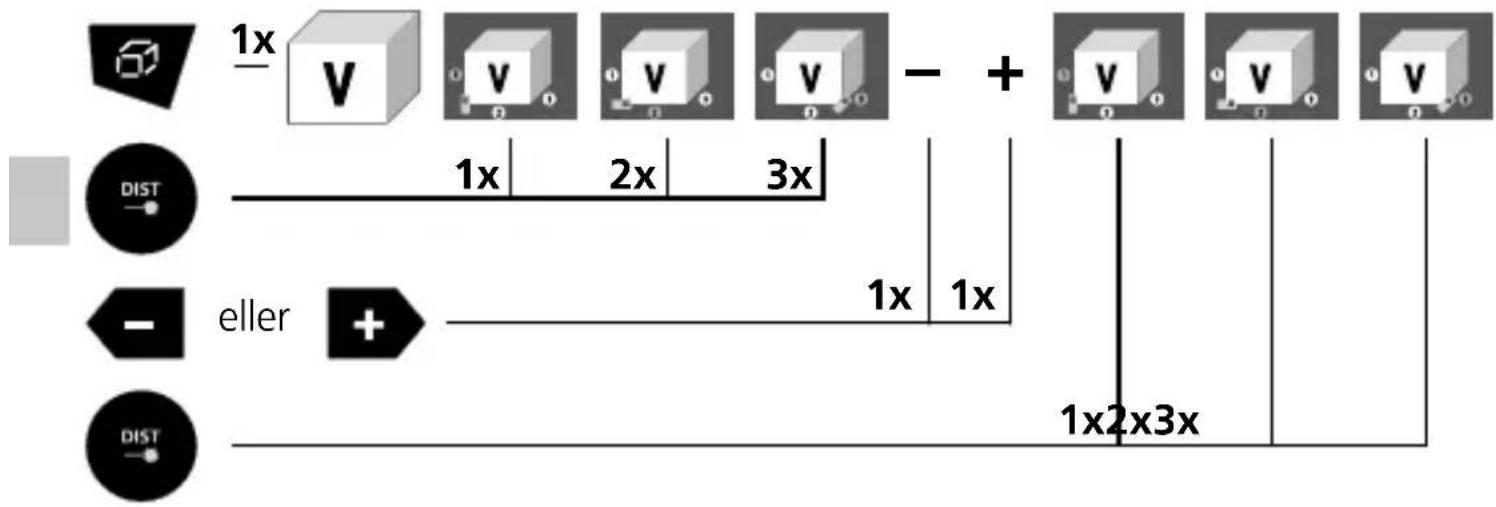

Indstillingsmenu:

1. RumfangRumfang +/- 2. Rumfang

Pythagoras-Funktion 1:

Pythagoras 1 Måling

1x

1x
2x

Resultater

Pythagoras-Funktion 2:

Pythagoras 2

Måling

1x

1x
2x
3x

Resultater

Pythagoras-Funktion 3:

Pythagoras 3

Måling

1x

1x
2x
3x

Resultater

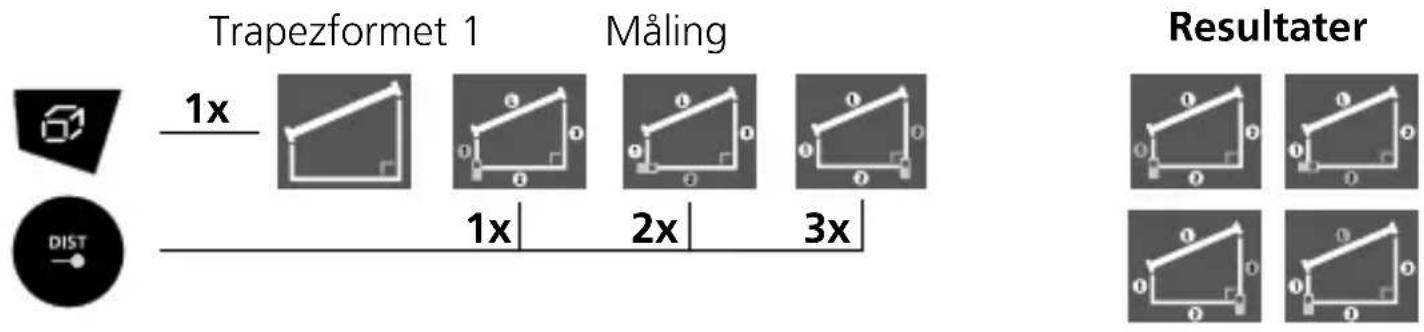

Trapez-funktion 1:


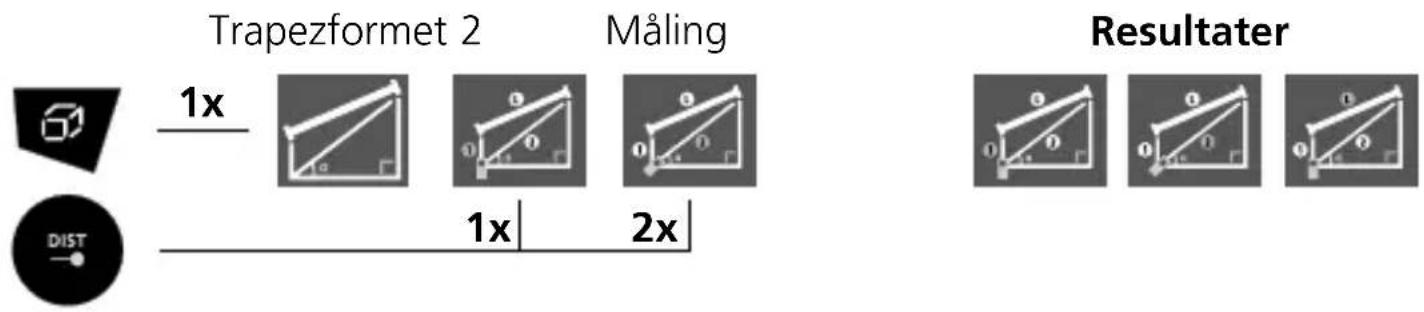

Trapez-funktion 2:

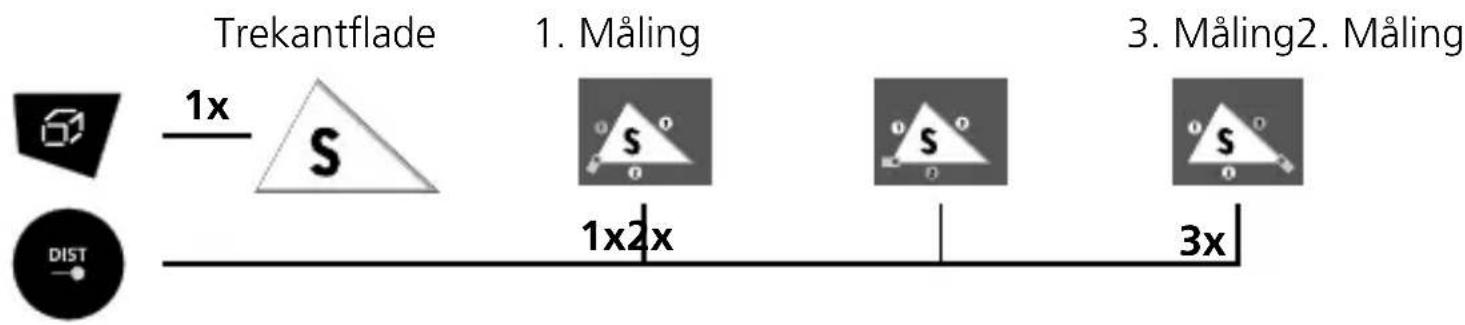

Måling trekantflade:

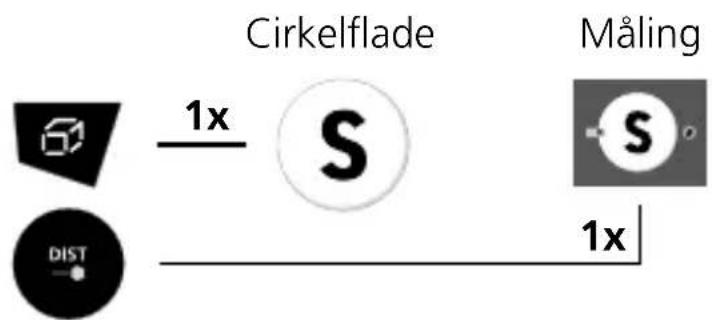

Måling cirkelflade:

Afstikningsfunktion:

Afstikningsfunktion

Fastlæg strækning

A

Fastlæg strækning

B

bekræftbekræft

eller

eller

Vælg værdi

Ændring af værdi

Arkivering af indstilling (tilvalg)

Afslut menu

Hukommelsesfunktion:

Möhnestraße 149, 59755 Arnsberg, Germany

Tel.: [phone], Fax: [phone]

[e-mail]

Umarex GmbH & Co. KG

Donnerfeld 2

59757 Arnsberg, Germany

Tel.: [phone],

Fax: [phone]

www.laserliner.com
