DistanceMaster LiveCam - Laserpointer Laserliner - Gratis brugsanvisning og manual

Produkttype	Laserafstandsmåler med HD-kamera
Mærke	Laserliner
Model	DistanceMaster LiveCam
Mål (L x H x D)	54 x 130 x 28 mm
Vægt	184 g (batterier inkluderet)
Strømforsyning	3 NiMH AAA 1,2 V batterier, genopladelige via USB-C-port
Målenøjagtighed	± 1,5 mm (typisk op til 10 m)
Målerækkevidde (indendørs)	0,2 m til 150 m
Laserklasse	2 (635 nm, < 1 mW)
Intern hukommelse	50 pladser
Trådløs forbindelse	Bluetooth (Digital Connection)
Integreret kamera	HD med automatisk 4x zoom
Målefunktioner	Afstand, areal, volumen, vinkel, Pythagoras (3 tilstande), trapez (2 tilstande), trekantet areal, cirkulært areal, cirkulært volumen, indstilling, kontinuerlig måling min/maks, addition/subtraktion, timer
Display	LCD med digitalt vaterpas
Automatisk slukning	Laser efter 30 s, enhed efter 3 min
Brugsbetingelser	-10°C til 40°C, luftfugtighed 20-85% ikke kondenserende
Opbevaringsbetingelser	-20°C til 70°C, max luftfugtighed 80%
Vedligeholdelse	Rengør med en fugtig klud, undgå opløsningsmidler. Opbevares tørt og rent. Kalibrering anbefales en gang om året.
Sikkerhed	Laser klasse 2, se ikke ind i strålen. Overhold EMC- og RF-retningslinjer.
Garanti	Kontakt UMAREX-LASERLINER kundeservice
Medfølgende tilbehør	USB-C-opladningskabel

Ofte stillede spørgsmål - DistanceMaster LiveCam Laserliner

Hvordan skifter eller oplader jeg batterierne i DistanceMaster LiveCam?

Åbn batterirummet på bagsiden af enheden og indsæt 3 NiMH AAA 1,2 V batterier med korrekt polaritet. For at oplade skal du bruge det medfølgende USB-C kabel: tilslut det til enheden og en USB-oplader. Batterierne oplades direkte i enheden.

Hvad er den maksimale målerækkevidde?

Den maksimale rækkevidde er 150 m indendørs under lysforhold under 15.000 lux. Den typiske nøjagtighed er ± 1,5 mm op til 10 m.

Hvordan bruger jeg kamerafunktionen?

Tryk på kamerafunktionstasten (d) for at aktivere HD-kameraet, som vises på skærmen. Kameraet har en automatisk 4x zoom til at hjælpe dig med at sigte præcist på målet. Du kan tage skærmbilleder ved at trykke på samme tast.

Hvordan forbinder jeg enheden til en smartphone?

Aktiver digital forbindelse via menuen (SET-tasten). På din smartphone skal du aktivere Bluetooth og åbne den gratis app MeasureNote (downloades fra butikkerne). Enheden vises på listen; vælg den for at parre de to enheder.

Hvad gør jeg, hvis fejlkode 220 vises?

Fejlkode 220 betyder 'Skift batterier'. Udskift eller oplad NiMH AAA batterierne, da deres niveau er for lavt til at sikre pålidelige målinger.

Hvordan rengør jeg enheden?

Brug en let fugtig klud til at rengøre kabinettet og skærmen. Brug aldrig opløsningsmidler, skuremidler eller aggressive rengøringsmidler. Fjern batterierne før længere tids opbevaring og opbevar enheden et tørt og rent sted.

Er enheden vandtæt?

Nej, DistanceMaster LiveCam er ikke designet til at modstå vand. Den skal bruges under tørre forhold og beskyttes mod overskydende fugt. Brugsbetingelserne tillader en relativ luftfugtighed på 20 til 85% ikke kondenserende.

Hvordan udfører jeg en arealmåling?

Tryk på Menu-tasten (a) for at vælge funktionen Areal (ikon S). Mål først længden, derefter bredden ved at trykke på DIST-tasten. Skærmen viser automatisk det beregnede areal samt omkredsen.

Hvad gør jeg, hvis laseren ikke tænder?

Kontroller først batteriernes ladningsniveau (batterisymbol på skærmen). Hvis batterierne er svage, skal du oplade eller udskifte dem. Sørg for, at enheden er tændt (TÆND/SLUK-knap). Hvis problemet fortsætter, kontakt kundeservice UMAREX-LASERLINER.

Hvordan indstiller jeg måle referencepunktet?

Gå til indstillingsmenuen (SET-tasten). Vælg indstillingen 'Referencepunkt'. Du kan vælge mellem forreste, bagerste eller gevind mærker på enheden. Brug +/- tasterne til at ændre og bekræft for at gemme.

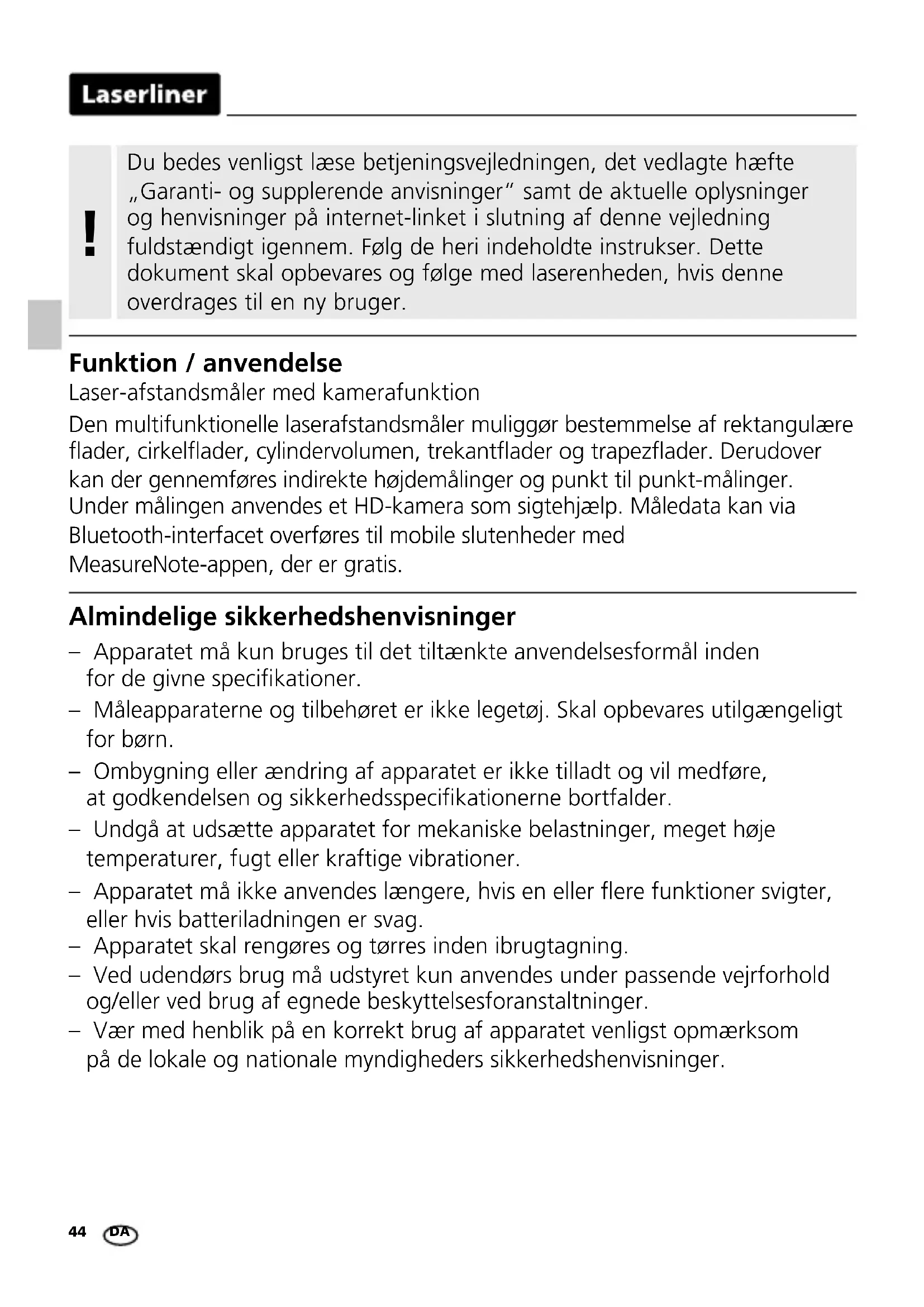

BRUGSANVISNING DistanceMaster LiveCam Laserliner

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laserenheden, hvis denne overdrages til en ny bruger.

Funktion / anvendelse

Laser-afstandsmåler med kamerafunktion

Den multifunktionelle laserafstandsmåler muliggør bestemmelse af rektangulære flader, cirkelflader, cylindervolumen, trekantflader og trapezflader. Derudover kan der gennemføres indirekte højdemålinger og punkt til punkt-målinger. Under målingen anvendes et HD-kamera som sigtehjælp. Måledata kan via Bluetooth-interfacet overføres til mobile slutenheder med MeasureNote-appen, der er gratis.

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
• Ombygning eller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerhedsspecifikationerne bortfalder.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes længere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag.
• Apparatet skal rengøres og tørres inden ibrugtagning.
• Ved udendørs brug må udstyret kun anvendes under passende vejrforhold og/eller ved brug af egnede beskyttelsesforanstaltninger.
• Vær med henblik på en korrekt brug af apparatet venligst opmærksom på de lokale og nationale myndigheders sikkerhedshenvisninger.

Sikkerhedsanvisninger

• Pas på: Undgå at se ind i en direkte eller reflekterende stråle.
  – Undgå at rette laserstrålen mod personer.
• Hvis laserstråling i klasse 2 rammer en person i øjnene, skal vedkommende bevidst lukke øjnene og straks fjerne hovedet fra strålen.
• Laserstrålen eller dens refleksioner må aldrig betragtes gennem optisk udstyr (lup, mikroskop, kikkert, ...).

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktivet 2014/30/EU, som er omfattet af RUD-direktivet 2014/53/EU
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.
• Ved anvendelse i nærheden af høje spændinger eller under høje elektromagnetiske vekselfelter kan måleapparatets nøjagtighed blive påvirket.

Sikkerhedsanvisninger

• Måleapparatet er udstyret med et radio-interface.
• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet og radiointerferens iht. RUD-direktivet 2014/53/EU.
• Hermed erklærer Umarex GmbH & Co. KG, at radioanlægstypen DistanceMaster LiveCam overholder de væsentlige krav og øvrige bestemmelser i EU-direktivet om radioudstyr 2014/53/EU (RED). EU-overensstemmelseserklæringens fuldstændige tekst kan findes på følgende internetadresse:https://packd.li/ll/akk/in

Laserliner

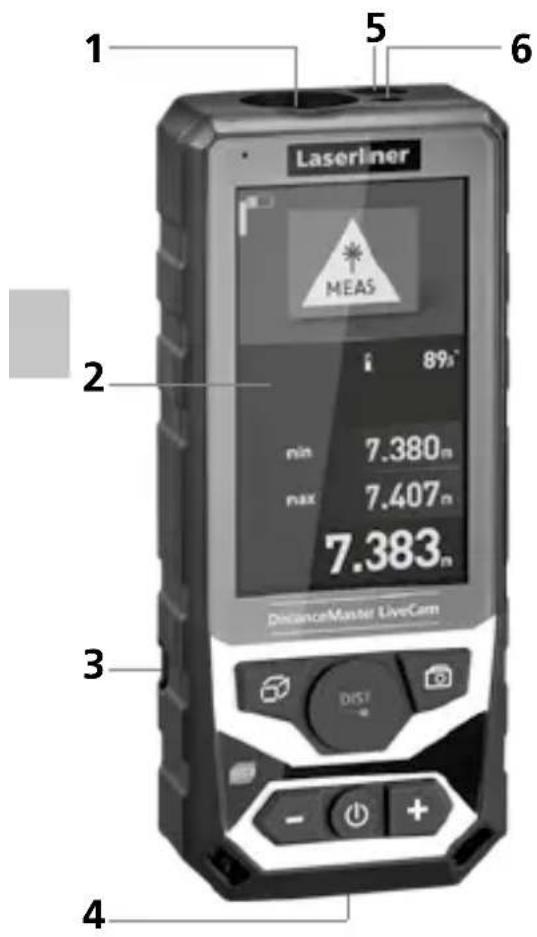

1 Lasermodtagelsesfelt
2 Display
3 Batterirum (bagside)
4 Tilslutningsstik til USB oplader
5 Kamera
6 Laserudgang

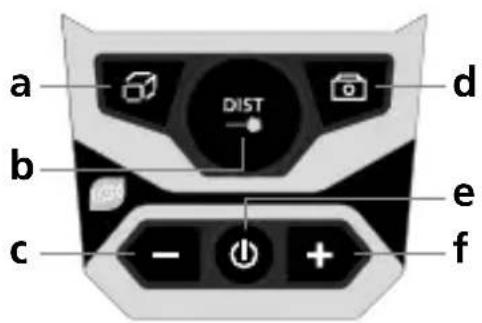

TASTATUR:

a Funktionsmenu / Timer-funktion
b Laser tændt / Måling / min/max-kontinuerlig måling
c Subtraktionsfunktion / tilbage / Se gemte måleværdier og screenshots
d Kamerafunktion / Screenshot
e TAEND / SLUK / tilbage
f Additionsfunktion / frem
g Indstillingsmenu

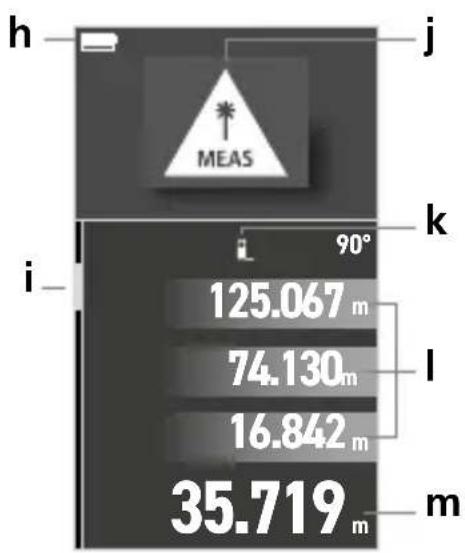

DISPLAY:

h Batterisymbol
i Digital libelle
j Indstillet målefunktion
k Måleplan (reference) foran / gevind / bag
I Mellemværdier / min/max-værdier
m Måleværdier / Måleresultater

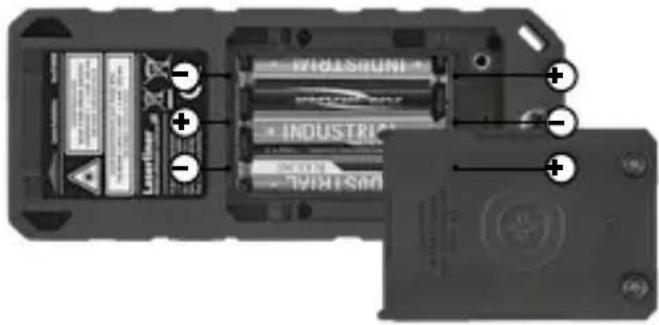

Ilægning af nye genopladelige batterier

Åbn batterirummet og læg genopladelige batterier (3 x NiMH, type AAA) i iht. installationssymbolerne.Vær opmærksom på de angivne poler. De genopladelige batterier kan oplades i apparatet med det vedlagte USB-ladekabel.

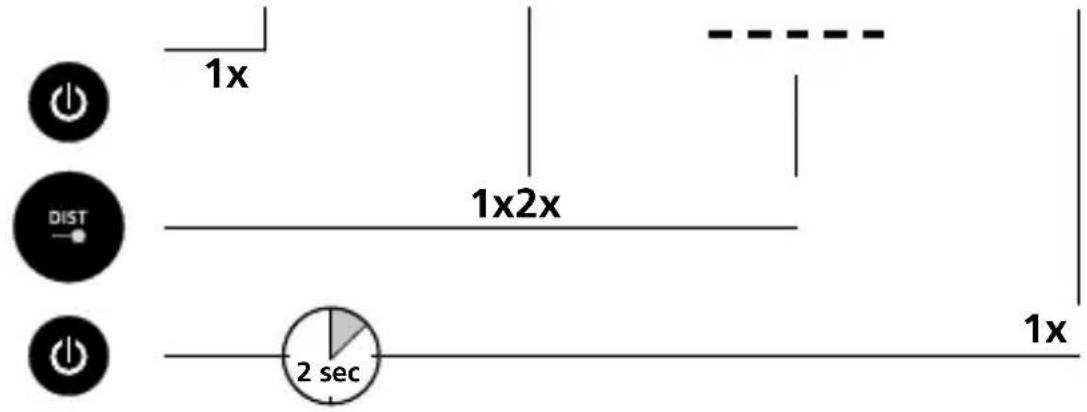

Tænding, måling og slukning:

Enhed slukketMålingLaser tær

SET	0.000 m 0.0000 mm	Lyd on / off	Timer-funktion
		Skærmrotation	Gemte måleværdier
		Indstilling af enheder	Skærmmodus
		Indstilling af digital connection	Forskydning af referencepunkt
		Indstilling af referencepunkt

Laserliner

Valg af indstillingsoption

Ændring af værdi

Arkivering af indstilling (tilvalg)

Afslut menu / Sletning af den sidste måleværdi

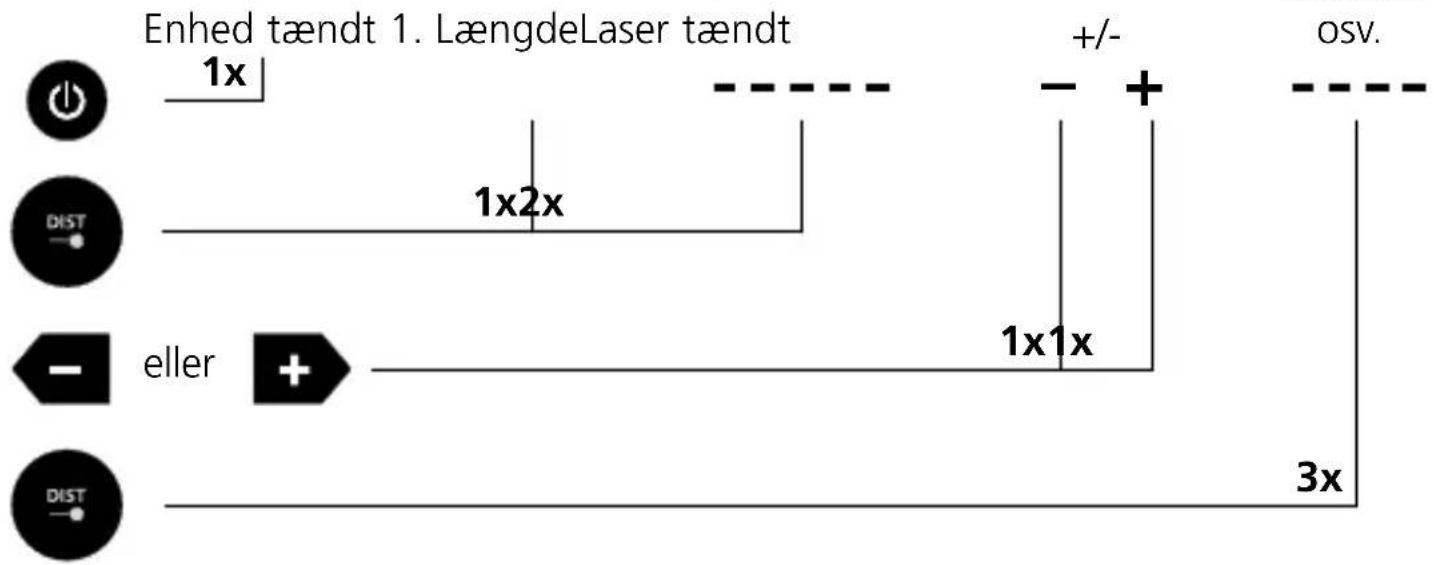

Addition og subtraktion af længder:

Yderligere længder tilføjes ved tryk på knap DIST.

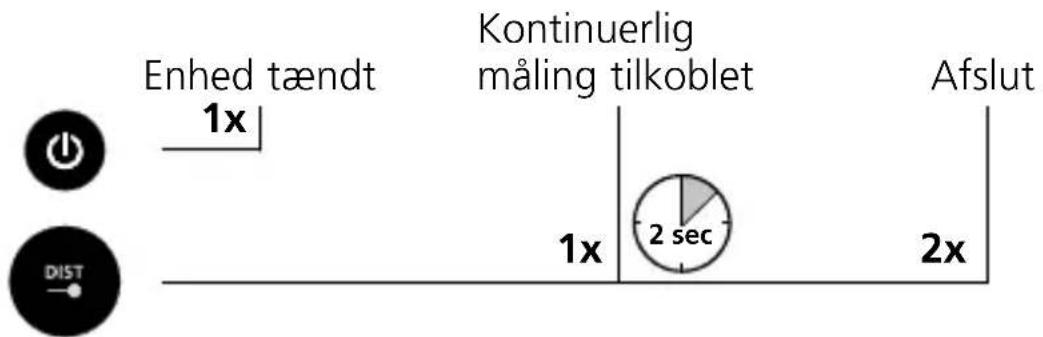

min/max-kontinuerlig måling:

LC-displayet viser den største værdi (max), den mindste værdi (min), forskelsværdien og den aktuelle værdi.

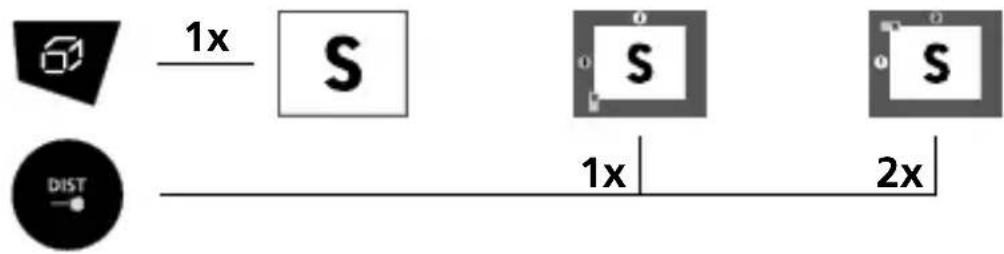

Flademåling:

1. Måling1. MålingFlade

LC-displayet vises også rumomfanget.

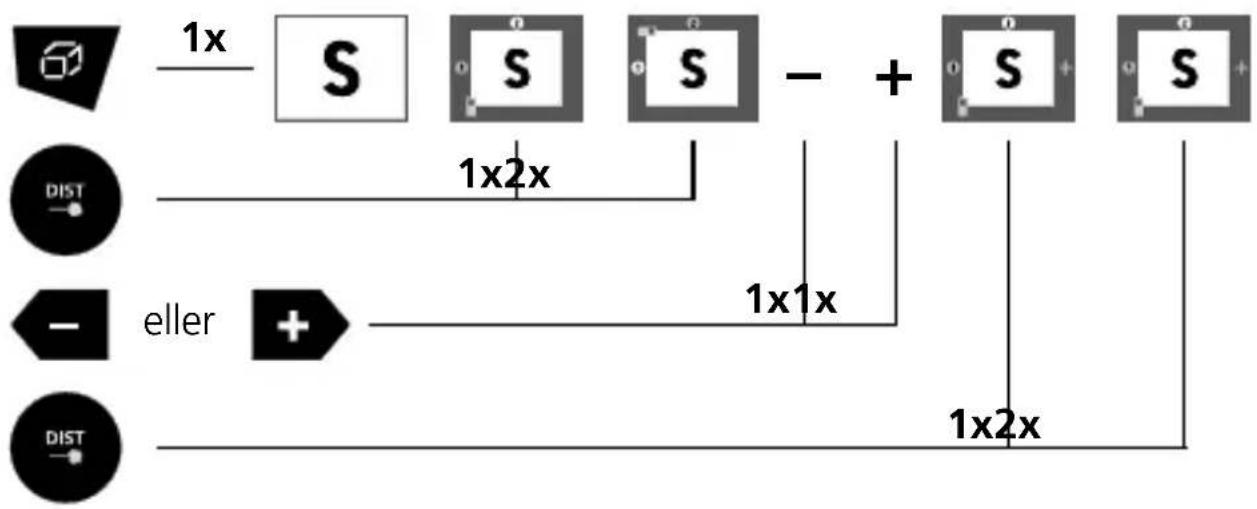

Flade-beregning:

+/- 1. Flade1. FladeFlade


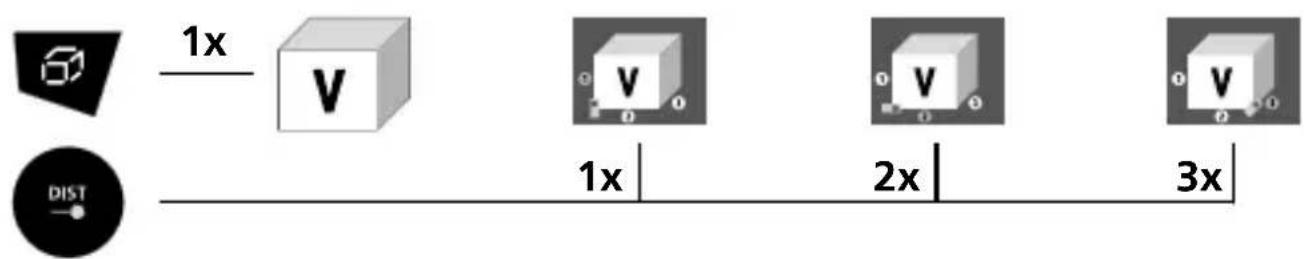

Rumfangsmåling:

1. Måling2. Måling

Rumfangsberegning:

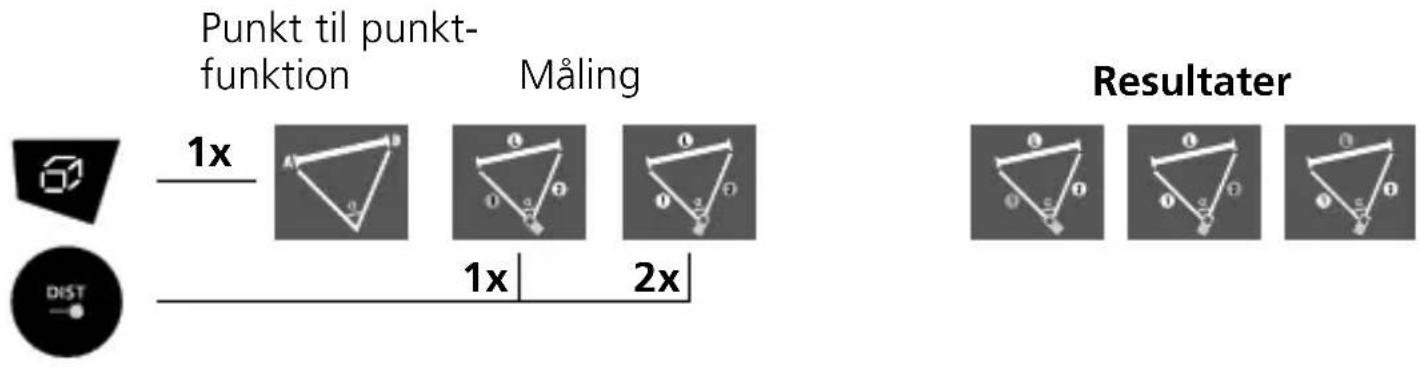

Punkt til punkt-måling:

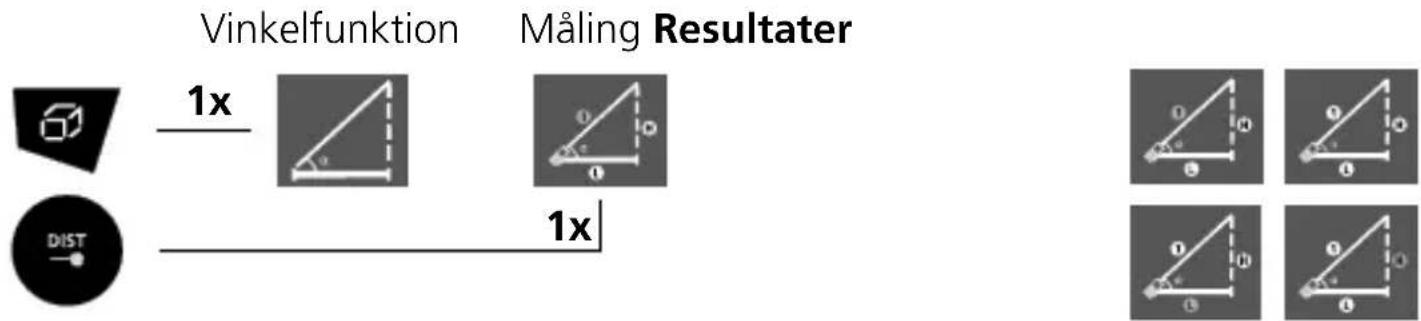

Vinkelfunktion:

Måleresultaterne bestemmes automatisk via den 360° hældningssensor.

LC-displayet vises også Cirkelomfang.

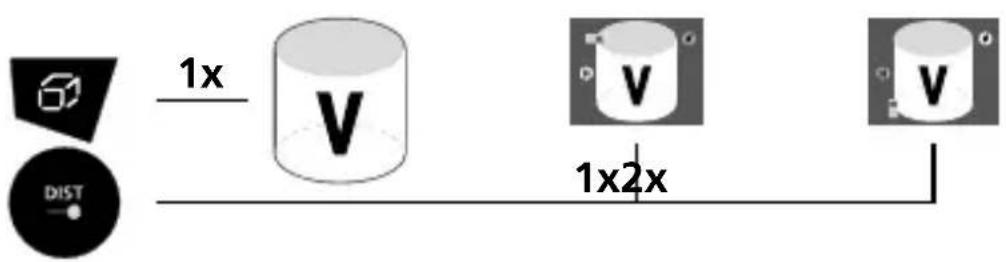

Måling cylindervolumen:

Cylindervolumen

1. Måling1. Måling

LC-displayet vises også Cirkelflade.

HD-kameraet er udstyret med en automatisk 4-dobbelt zoom.

MålingKamera

Apparatet råder over 50 hukommelsespladser.

Forskydning af referencepunkt:

Den indstillede tolerance modregnes direkte i måleresultatet.

Vælg værdi

Ændring af værdi

Arkivering af indstilling (tilvalg)

Afslut menu

Dataoverførsel

Apparatet råder over en digital connection, der tillader dataoverførsel via trådløs teknik til mobile slutenheder med radiogrænseflade (f.eks. smartphones og tablets). Systemkravet til en digital connection fremgår af

Apparatet kan etablere en radioforbindelse med apparater, der er kompatible med IEEE-standarden 802.15.4. IEEE-standarden 802.15.4 er en overførselsprotokol for Wireless Personal Area Networks (WPAN). Rækkevidden er dimensioneret til max 10 m afstand fra enheden og er meget afhængig af de givne lokale forhold som fx væggenes tykkelse og sammensætning, radiostøjkilder samt enhedens sende-/modtagelseskarakteristika.

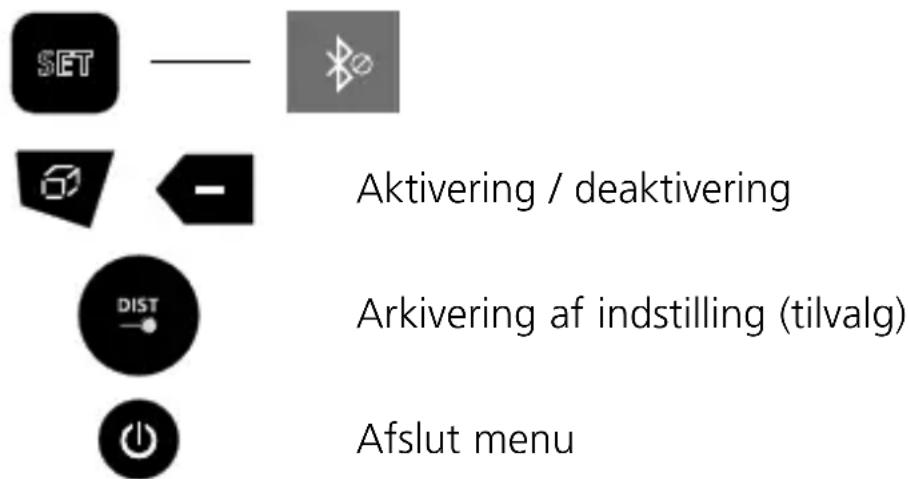

Aktivering / deaktivering af Digital Connection:

Digital connection er altid aktiveret efter tilkobling, da radiosystemet er dimensioneret til et meget lille strømforbrug. En mobil enhed kan forbindes med det tændte måleapparat via en app.

Applikation (app)

Brug af digital connection kræver en app. Denne kan man downloade fra den pågældende netbutik afhængig af enheden:

Kontrollér, at radiogrænsefladen i den mobile slutenhed er aktiveret.

Efter start af applikationen og aktivering af digital connection, kan der etableres forbindelse mellem en mobil slutenhed og måleinstrumentet. Hvis applikationen registrerer flere aktive måleapparater, vælger man det passende måleapparat. Ved næste opstart kan dette måleapparat så forbindes automatisk.

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Batterierne skal tages ud inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted.

Kalibrering

Måleapparatet skal jævnligt kalibreres og kontrolleres for at garantere præcisionen og funktionen. Vi anbefaler et kalibreringsinterval på et år. Kontakt din forhandler eller henvend til til serviceafdelingen i UMAREX-LASERLINER.

Fejlkode:

204: Beregningsfejl
208: Overstrøm
220: Udskift batterier
255: Modtaget signal for svagt
256: Modtaget signal for kraftigt
261: Uden for måleområdet
500: Hardwarefejl

Tekniske data (Ret til ændringer forbeholdt. 21W48)

Nøjagtighed (typisk)* ± 1,5 mm
Måleområde (indendørs)**	0,2 m - 150 m
Laserbølgelængde 635 nm
Laserklasse 2 / < 1 mW (EN	60825-1:2014/AC:2017)
Enheder m / ft / inch / _' _''
Hukommelse 50 hukommelsespladser
Tilslutninger USB type C
Strømforsyning 3 x 1,2V HR03 (AAA) NiMH
Arbejdsbetingelser	-10°C...40°C, Luftfugtighed maks. 20...85% rH, ikke-kondenserende, Arbejdshøjde maks. 2000 m.o.h.
Opbevaringsbetingelser -20°C...70°C, Luftfugtighed maks. 80% rH
Automatisk slukning 30 sek.	laser / 3 min. apparat
Mål (B x H x D) 54 x 130 x 28 mm
Vægt 184 g (inkl. batterier)

* op til 10 m måleafstand ved godt reflekterende måloverflade og rumtemperatur. Ved større afstande og mindre gode måleforhold som fx kraftigt sollys eller svagt reflekterende måloverflader kan måleafvigelsen stige med ± 0,2 mm/m.
** ved maks. 15.000 lux

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på:
