BEDIENUNGSANLEITUNG BT 150_914 Holzmann

DE BETRIEBSANLEITUNG

BAND - TELLERSCHLEIFER

Übersetzung / Traduction

FR MODE D'EMPLOI

2 SICHERHEITSZEICHEN / SIGNALISATION DE SÉCURITÉ 5

3 VORWORT (DE) 6

4 TECHNIK 7

4.1 Komponenten....7
4.2 Lieferumfang 7
4.3 Technische Daten ....7

5 SICHERHEIT 8

5.1 Bestimmungsmäßige Verwendung 8
5.2 Sicherheitshinweise 8
5.3 Restrisiken .... 10

6 MONTAGE 11

6.1 Schleiftisch.... 11
6.1.1 Montage am Tellerschleifer ....11
6.1.2 Montage am Bandschleifer 11
6.2 Schleifband Anschlag 12
6.3 Absauganschluss....12

7 BETRIEB 12

7.1 Betriebshinweise....12

7.2 Einstellung .... 13

7.2.1 Schleifband 13
7.2.2 Schleiftisch (Tellerschleifer) 13
7.2.3 Unterstützung beim horizontalen Bandschleifen 13

7.3 Bedienung .... 13

7.3.1 EIN/AUS 13
7.3.2 Gehrungsanschlag 13
7.3.3 Horizontal / vertikal Betrieb Bandschleifer....13
7.3.4 Tellerschleifen ....14
7.3.5 Bandschleifen....14

8 WARTUNG 14

8.1 Instandhaltung und Wartungsplan.... 15

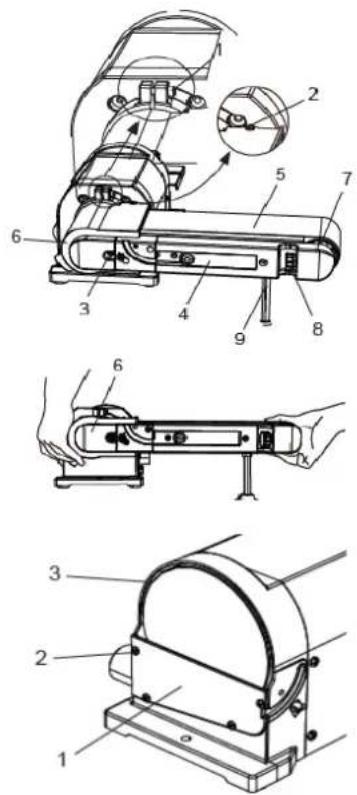

8.2 Schleifbandwechsel....15
8.3 Schleifscheibenwechsel....15
8.4 Lagerung 15
8.5 Entsorgung....15

9 FEHLERBEHEBUNG 16

10 PRÉFACE (FR) 17

11 CARACTÉRISTIQUES TECHNIQUES 18

20 GARANTIEERKLÄRUNG 33

21 GARANTIE 34
22 PRODUKTBEOBACHTUNG 35

FORMULAIRE DE SATISFACTION 35

2 SICHERHEITSZEICHEN / SIGNALISATION DE SÉCURITÉ

DE

SICHERHEITSZEICHEN

BEDEUTUNG DER SYMBOLE

FR

SIGNALISATION DE SÉCURITÉ

DEFINITION DES SYMBOLES

DE CE-KONFORM: Dieses Produkt entspricht den EG-Richtlinien

DE ANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleitung Ihrer Maschine aufmerksam durch und machen Sie sich mit den Bedienelementen der Maschine gut vertraut um die Maschine ordnungsgemäß zu bedienen und so Schäden an Mensch und Maschine vorzubeugen.

DE WARNUNG! Beachten Sie die Sicherheitssymbole! Die Nichtbeachtung der Vorschriften und Hinweise zum Einsatz der Maschine kann zu schweren Personenschäden und tödliche Gefahren mit sich bringen.

DE Allgemeiner Hinweis

DE Schutzausrüstung tragen!

DE Maschine vor Wartung und Pausen ausschalten und Netzstecker ziehen!

DE Feuer, offenes Licht und Rauchen verboten!

DE Gefährliche elektrische Spannung!

FR Haute tension!

3 VORWORT (DE)

Sehr geehrter Kunde!

Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung des Band-Teller-Schleifers BT 150_914.

Folgend wird die übliche Handelsbezeichnung des Geräts (siehe Deckblatt) in dieser Betriebsanleitung durch die Bezeichnung "Maschine" ersetzt.

Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte weitergegeben wird!

Bitte beachten Sie die Sicherheitshinweise!

Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße Umgang wird Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird vorgebeugt.

Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernsten Verletzungen führen.

Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.

Technische Änderungen vorbehalten!

Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige Beanstandungen bei der Übernahme durch den Zusteller auf dem Frachtbrief!

Transportschäden sind innerhalb von 24 Stunden separat bei uns zu melden.

Für nicht vermerkte Transportschäden kann Holzmann keine Gewährleistung übernehmen.

Urheberrecht

© 2018

Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und Abbildungen werden gerichtlich verfolgt.

Als Gerichtsstand gilt das Landesgericht Linz oder das für 4170 Haslach zuständige Gericht.

Kundendienstadresse

HOLZMANN MASCHINEN GmbH

AT-4170 Haslach, Marktplatz 4 AUSTRIA

Tel [phone] - 0

Fax [phone] - 4

[e-mail]

4 TECHNIK

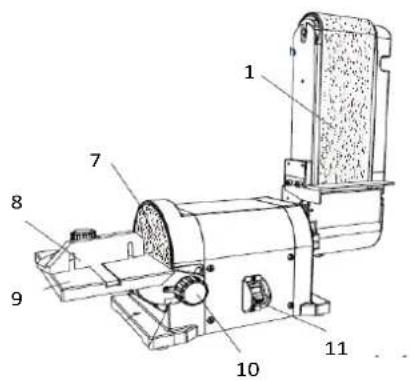

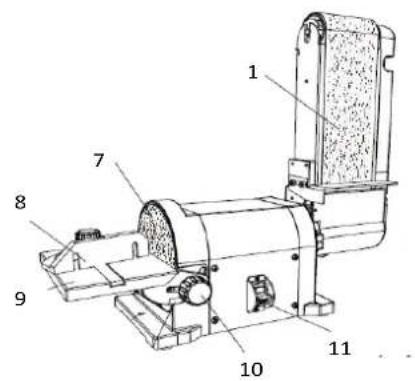

4.1 Komponenten

1	Schleifband	7	Tellerschleifscheibe
2	Stütze Schleifband	8	Gehrungsanschlag
3	Schleifbandspannhebel	9	Schleiftisch (verstellbar) für Teller und Band
4	Schleifbandeinstellschraube	10	Klemmschraube
5	Schleifband Anschlag	11	Ein/Ausschalter
6	Schleifbandverstellung	12	Absauganschluss Bandschleifer (2x)

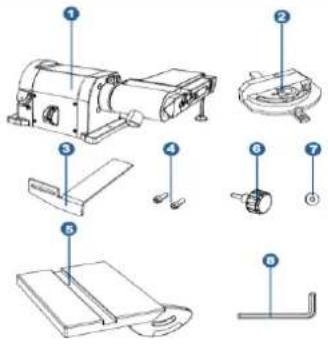

4.2 Lieferumfang

	1	Maschine
	2	Gehrungsanschlag
	3	Schleifband Anschlag
	4	Schrauben
	5	Schleiftisch
	6	Klemmschraube
	7	Scheibe
	8	Werkzeug

4.3 Technische Daten

Netzspannung	230 V / 50Hz
Motorleistung	450W
Schleifbandgeschwindigkeit	9,2m/s
Schleifbandabmessungen	LxB=914mmx100mm
Schleiftellergeschwindigkeit	2850 min-1
Schleifteller ∅	150mm
Schleiftisch (Tellerschleifer)	195x136mm
Schleiftischneigung	0° - 45°
Schutzklasse	IP 20
Schalldruckpegel LPA	89 dB(A)/K:3dB(A)
Schallleistungspegel LWA	95,5 dB(A)/K:3dB(A)
Gewicht	14 kq
Absauganschluss-ø 2x	∅36.5mm

5 SICHERHEIT

5.1 Bestimmungsmäßige Verwendung

Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst benutzen! Störungen, welche die Sicherheit beeinträchtigen können, umgehend beseitigen lassen!

Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder unwirksam zu machen!

Die Maschine ist ausschließlich für folgende Tätigkeiten bestimmt:

Zum Schleifen von Holz und holzähnlichen Stoffen.

Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende Sachschäden oder Verletzungen übernimmt HOLZMANN-MASCHINEN keine Verantwortung oder Garantieleistung.

WARNUNG

• Verwenden Sie nur für die Maschine zulässige Schleifmittel!
• Verwenden Sie nie schadhafte Schleifmittel!
• Benutzen Sie die Maschine niemals mit defekten oder ohne montierte trennende Schutzeinrichtung

HÖCHSTE VERLETZUNGSGEFAHR!

Arbeitsbedingungen

Die Maschine ist für die Arbeit unter folgenden Bedingungen bestimmt:

Feuchtigkeit

max. 70%

Temperatur

von +5°C bis +40°C

Die Maschine ist nicht für den Betrieb unter explosionsgefährlichen Bedingungen bestimmt.

Unzulässige Verwendung

• Der Betrieb der Maschine unter Bedingungen außerhalb der in dieser Anleitung angegebenen Grenzen ist nicht zulässig.
• Der Betrieb der Maschine ohne die vorgesehenen Schutzvorrichtungen ist unzulässig
  • Die Demontage oder das Ausschalten der Schutzvorrichtungen ist untersagt.
• Unzulässig ist der Betrieb der Maschine mit Werkstoffen, die nicht ausdrücklich in diesem Handbuch angeführt werden.

- Unzulässig ist der Gebrauch von Werkzeugen, die nicht für den Gebrauch mit der Maschine geeignet sind.

- Etwaige Änderungen in der Konstruktion der Maschine sind unzulässig.

- Der Betrieb der Maschine auf eine Art und Weise bzw. zu Zwecken, die den Anweisungen dieser Bedienungsanleitung nicht zu 100% entspricht, ist untersagt.

- Lassen Sie die Maschine nie unbeaufsichtigt, vor allem nicht, wenn Kinder in der Nähe sind!

5.2 Sicherheitshinweise

Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt wurden, sind umgehend zu erneuern!

Örtlich geltende Gesetze und Bestimmungen können das Mindestalter des Bedieners festlegen und die Verwendung dieser Maschine einschränken!

Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind folgende Hinweise UNBEDINGT zu beachten:

• Arbeitsbereich und Boden rund um die Maschine sauber und frei von Öl, Fett und Materialresten halten!
• Für eine ausreichende Beleuchtung im Arbeitsbereich der Maschine sorgen!
• Arbeiten Sie in gut durchgelüfteten Räumen!
• Überlasten Sie die Maschine nicht!
• Achten Sie bei der Arbeit auf einen stets sicheren Stand.
• Halten Sie Ihre Hände während dem Betrieb vom Schleifmittel fern
• Bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten, Alkohol oder Drogen ist das Arbeiten an der Maschine verboten!
  • Die Maschine darf nur von einer Person bedient werden
  • Die Maschine darf nur vom eingeschulten Fachpersonal bedient werden.
• Unbefugte, insbesondere Kinder, und nicht eingeschulte Personen sind von der laufenden Maschine fern zu halten!
• Achten Sie darauf, dass sich keine weiteren Personen im Gefahrenbereich (Mindestabstand: 2m) aufhalten

• Wenn Sie an der Maschine arbeiten, tragen Sie keinen lockeren Schmuck, weite Kleidung, Krawatten oder langes, offenes Haar.
• Lose Objekte können sich im Schleifmittel verfangen und zu schwersten Verletzungen führen!

- Bei Arbeiten an und mit der Maschine geeignete Schutzausrüstung (Staubschutzmaske, Schutzbrille und Gehörschutz) tragen!

• Einstellwerkzeuge, Schraubenschlüssel, etc. vor dem Einschalten entfernen
• Halten Sie das Werkstück immer gut fest, sodass es ihnen nicht entgleiten kann
• Schwere Verletzungen durch scharfe Kanten an der Hand sind möglich, wenn das Werkstück sich durch die Schleifrotation bewegt.
  • Lagern Sie die Maschine außerhalb der Reichweite von Kindern

• Die laufende Maschine darf nie unbeaufsichtigt sein! Vor dem Verlassen des Arbeitsbereiches die Maschine ausschalten und warten, bis die Maschine still steht!
- Vor Wartungs- oder Einstellarbeiten ist die Maschine von der Spannungsversorgung zu trennen!
- Stellen Sie sicher, dass die Maschine ausgeschaltet ist, bevor sie an die Stromversorgung angeschlossen wird
• Die Maschine nie mit defektem Schalter verwenden

• Verwenden Sie nur unveränderte, in die Steckdose passende Anschlussstecker (keine Adapter bei schutzgeerdeten Maschinen)
• Jedes Mal, wenn Sie mit einer elektrisch betriebenen Maschine arbeiten, ist höchste Vorsicht geboten! Es besteht Gefahr von Stromschlag, Feuer, Schnittverletzung;
  • Schützen Sie die Maschine vor Nässe (Kurzschlussgefahr!)
• Im Freien nur mit Verlängerungskabel, das für den Außenbereich geeignet ist, arbeiten
• Verwenden Sie Elektrowerkzeuge und -maschinen nie in der Umgebung von entflammbaren Flüssigkeiten und Gasen (Explosionsgefahr!)
• Prüfen Sie regelmäßig das Anschlusskabel regelmäßig auf Beschädigung
• Verwenden Sie das Kabel nie zum Tragen der Maschine oder zum Befestigen eines Werkstückes
  • Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten
  • Vermeiden Sie Körperkontakt mit geerdeten Teilen

5.3 Restrisiken

WARNUNG

Es ist darauf zu achten, dass jede Maschine Restrisiken aufweist.

Bei der Ausführung sämtlicher Arbeiten (auch der einfachsten) ist größte Vorsicht geboten. Ein sicheres Arbeiten hängt von Ihnen ab!

Auch bei Einhaltung aller Sicherheitsbestimmungen und bei bestimmungsgemäßer Verwendung sind folgende Restrisiken zu beachten:

• Verletzungsgefahr für die Hände/Finger durch rotierendes Werkzeug während dem Betrieb.
• Verletzungsgefahr durch scharfe Kanten des Werkstückes, vor allem bei nicht mit entsprechendem Werkzeug/Vorrichtung fixiertem Werkstück.
• Verletzungsgefahr: Haare und lose Kleidung etc. können vom rotierenden Schleifmittel erfasst und aufgewickelt werden! Sicherheitsbestimmungen bzgl. Arbeitskleidung unbedingt beachten.

- Verletzungsgefahr durch Kontakt mit spannungsführenden Bauteilen.

- Verletzungsgefahr durch Bruch oder Riss des Schleifmittels

- Verletzungsgefahr durch Staubemissionen von, mit gesundheitsschädlichen Mitteln behandelten Werkstücken

- Verletzungsgefahr für das Auge durch herumfliegende Teile, auch mit Schutzbrille.

- Verletzungsgefahr für das Gehör bei längerer Arbeit ohne Gehörschutz

Diese Risiken können minimiert werden, wenn alle Sicherheitsbestimmungen angewendet werden, die Maschine ordentlich gewartet und gepflegt wird und die Maschine bestimmungsgemäß und von entsprechend geschultem Fachpersonal bedient wird.

Trotz aller Sicherheitsvorrichtungen ist und bleibt ihr gesunder Hausverstand und Ihre entsprechende technische Eignung/Ausbildung zur Bedienung einer Maschine der wichtigste Sicherheitsfaktor!

6 MONTAGE

Überprüfen Sie nach Erhalt der Lieferung, ob alle Teile in Ordnung sind. Melden Sie Beschädigungen oder fehlende Teile umgehend Ihrem Händler oder der Spedition. Sichtbare Transportschäden müssen außerdem gemäß den Bestimmungen der Gewährleistung unverzüglich auf dem Lieferschein vermerkt werden, ansonsten gilt die Ware als ordnungsgemäß übernommen.

6.1 Schleiftisch

Der mitgelieferte Schleiftisch kann wahlweise am Band sowie am Tellerschleifer montiert werden.

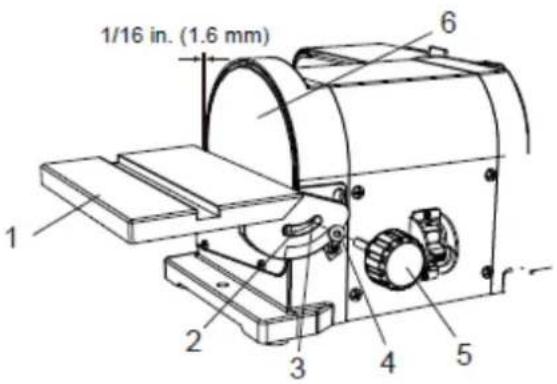

6.1.1 Montage am Tellerschleifer

Schieben Sie den Schleiftisch (1) mit den Ansätzen in die Aussparung an der Maschine und drücken den Tisch nach oben, bis die Bohrungen (2) und (3) übereinstimmen.
Geben sie die Scheibe (4) auf die Klemmschraube (5) und ziehen sie diese durch den Schlitz (2) am Schleiftisch am Gewinde der Maschine (3) fest.
Jetzt kann dir Tisch eingerichtet werden und zwischen 0 und 45° geschwenkt werden.
Achtung! Damit die Finger nicht zwischen Band und Tisch eingeklemmt werden können, muss zwischen Tisch und Schleifband ein Mindestabstand von 1.6 mm eingehalten werden.

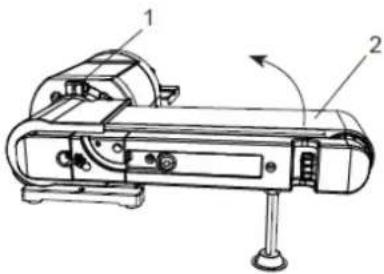

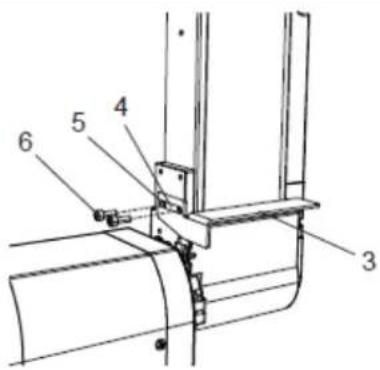

6.1.2 Montage am Bandschleifer

Lösen sie die Schrauben und schwenken sie das Band in die 90° vertikal Position. Anschließend ziehen sie die Schrauben wieder fest.
Schieben Sie den Schleiftisch (3) mit den Ansätzen in die Aussparung an der Maschine und drücken den Tisch nach oben, bis die Bohrungen (4) und (5) übereinstimmen.
Geben sie die Scheibe (6) auf die Klemmschraube (7) und ziehen sie diese durch den Schlitz (4) am Schleiftisch am Gewinde der Maschine (5) fest.
Jetzt kann dir Tisch eingerichtet werden und zwischen 0 und 45° geschwenkt werden.
Achtung! Damit die Finger nicht zwischen Band und Tisch eingeklemmt werden können, muss zwischen Tisch und Schleifband ein Mindestabstand von 1.6 mm eingehalten werden.

Schleifband Anschlag

Bei Verwendung des Bandschleifers sollte wenn dieser nicht mit dem Schleiftisch benutzt wird der Schleifband Anschlag montiert werden.

Lösen sie die Schrauben und schwenken sie das Band in die 90° vertikal Position. Anschließend ziehen sie die Schrauben wieder fest.
Schieben Sie den Anschlag (3) mit den Ansätzen in die Aussparung an der Maschine sodass die Bohrungen am Anschlag (4) und Gewinde (5) in der Maschine übereinstimmen.
Fixieren sie den Anschlag mit den 2 mitgelieferten Schrauben.

6.3 Absauganschluss

Der Gebrauch einer Absaugung wird empfohlen, dazu ist die Maschine mit 2 Absauganschlüssen (1x Teller, 1x Band) ausgerüstet. Die Fixierung des Anschlusses erfolgt über Schlauchklemmen (diese sind nicht im Lieferumfang enthalten). Der Absauganschluss hat einen Außenø von 36.5mm.

7 BETRIEB

7.1 Betriebshinweise

Betreiben Sie die Maschine nur im einwandfreien Zustand. Vor jedem Betrieb ist eine Sichtprüfung der Maschine durchzuführen. Sicherheitseinrichtungen, elektrische Leitungen und Bedienelemente sind genauestens zu kontrollieren. Prüfen Sie Schraubverbindungen auf Beschädigung und festen Sitz.

WARNUNG

Führen Sie sämtliche Umrüstarbeiten nur bei Trennung vom elektrischen Netz durch!

AC H TUNG

Beachten Sie folgende Betriebshinweise, damit ihre Arbeit sicher ausgeführt werden kann und den erwarteten Erfolg aufweist.

HIN WEI S

Prüfen Sie vor jedem Arbeitsbeginn:

• Alle Kabel und Stecker
- Arbeitstisch und Sicherheitsanschlag auf festem Sitz
- Den freien und mittigen Lauf von Schleifband und –scheibe

Der Schleifvorgang:

- Verwenden Sie immer die richtigen, in einwandfreiem Zustand befindlichen Schleifmittel. Nur mit Schleifmittel in gutem Zustand (verbrauchte Schleifmittel sofort wechseln!) erreichen Sie eine gutes Schleifergebnis.

- Drücken Sie das Material nicht zu fest gegen das Schleifmittel.

- Maximalabstand Tisch – Schleifscheibe: 1.6mm!

- Die Maschine verfügt über keine Spannmöglichkeit, darum ist es wichtig, das Werkstück möglichst ganzflächig auf dem Arbeitstisch aufzulegen und gut festzuhalten!

7.2 Einstellung

7.2.1 Schleifband

Das Band (1) wurde bereits im Werk eingestellt. Es muss vorschriftsmäßig auf der Mitte der Rollen laufen. Mittels der Schleifbandeinstellschraube (2) lässt sich das Band durch Drehen nach oben oder unten verstellen und zwar wie folgt. Wenn sich das Band zur Maschine bewegt Einstellknopf nach unten (in Uhrzeigerrichtung) verdrehen, bewegt sich das Band von der Maschine weg den Einstellknopf nach oben (gegen Uhrzeigerrichtung) drehen.

7.2.2 Schleiftisch (Tellerschleifer)

Positionierung des Schleiftisches: Benutzen sie einen 90°-Winkel um die Position des Schleiftisches zum Schleifteller zu kontrollieren und justieren sie ggf. durch lösen der Klemmschraube auf die 90° nach. Anschließend fixieren sie die Klemmschraube. Um den Vorgang abzuschließen lösen die die Schraube (5) und befestigen sie den Skalenanzeiger (6) bei 0°. Der Tisch kann bis 45°nach unten geneigt werden.

7.2.3 Unterstützung beim horizontalen Bandschleifen

Die Stütze (2) am Bandschleifer ist Höhenverstellbar und dient zur Stützung des Schleifbands beim horizontalen Bandschleifen.

Zur Einstellung die Mutter (1) am oberen Ende der Stütze lockern und das Schleifband (3) auf die gewünschte Höhe einstellen, anschließend die Mutter festziehen(1)

7.3 Bedienung

7.3.1 EIN/AUS

Zum Einschalten grünen Schalter („I“) drücken. Zum Ausschalten roten Schalter („O“) drücken.

7.3.2 Gehrungsanschlag

Der Gehrungsanschlag (1) kann bis 60° nach links oder rechts verwendet werden, indem man den Verriegelungsknopf (4) löst und den Gehrungsanschlag auf den gewünschten Winkel einstellt. Dann wird der Knopf wieder angezogen. Montiert wird der Gehrungsanschlag (1) indem der Gehrungsanschlagbalken (2) in der dafür vorgesehenen Führung (3) am Schleiftisch eingeführt wird.

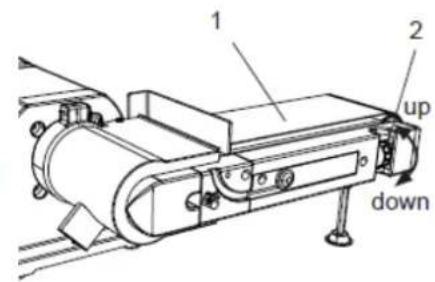

7.3.3 Horizontal / vertikal Betrieb Bandschleifer

Es ist ein horizontaler und vertikaler Betrieb des Bandschleifers möglich. Die Justierung des Bandschleifers kann nach öffnen der Schraube (1) erfolgen. Die Schraube muss nach Justierung wieder fixiert werden.

7.3.4 Tellerschleifen

Beim Schleifen immer das Werkstück auf der nach unten rotierenden Seite (linke Seite) der Schleifscheibe positionieren. Das Werkstück wird dadurch nach unten gezwungen, in Richtung des Tisches, wo es kontrolliert werden kann. Das Schleifen auf der rechten, aufwärts rotierenden Seite der Scheibe ist gefährlich, da ihre Arbeit nicht kontrolliert werden kann.

7.3.5 Bandschleifen

1. halten Sie das Werkstück (2) fest und halten Sie die Finger vom Schleifband (3) fern.
2. halten Sie das Werkstück (2) gegen den Anschlag (1) und bewegen Sie es gleichmäßig über das Schleif band (3).
3. zu übermäßigen Schleifdruck vermeiden.
4. bewegen Sie das Werkstück (2) leicht nach links und rechts am Schleifband (3). Dies wird dazu beitragen, zu verhindern dass sich Harz oder Schmutz nur an einem Bereich des Schleifbandes aufbaut und hilft auch zu verhindern dass die Oberfläche übermäßig verbrannt wird.

Schleifen von gekrümmten Kanten Schleifen von Innenkurven kann wie abgebildet an der Umlauftrommel (4) erfolgen.

Vor Wartungsarbeiten Maschine ausschalten und den Netzstecker ziehen! Sachschäden und schwere Verletzungen durch unbeabsichtigtes Einschalten der Maschine werden so vermieden!

Die Maschine ist wartungsarm und enthält nur wenig Teile, die der Bediener einer Instandhaltung unterziehen muss. Störungen oder Defekte, die die Sicherheit der Maschine beeinträchtigen können, umgehend beseitigen lassen.

HIN WEI S

Nur ein regelmäßig gewartetes und gut gepflegtes Gerät kann ein zufrieden stellendes Hilfsmittel sein. Wartungs- und Pflegemängel können zu unvorhersehbaren Unfällen und Verletzungen führen. Reparaturen die spezielle Fachkenntnisse erfordern, sollten nur von autorisierten Service Centern durchgeführt werden.

Unsachgemäßer Eingriff kann das Gerät beschädigen oder Ihre Sicherheit gefährden.

Prüfen Sie regelmäßig, ob die Warn- und Sicherheitshinweise an der Maschine vorhanden und in einwandfrei leserlichem Zustand sind.

Prüfen Sie vor jedem Betrieb den einwandfreien Zustand der Sicherheitseinrichtungen!

Bei Lagerung der Maschine darf diese nicht in einem feuchten Raum aufbewahrt werden und muss gegen den Einfluss von Witterungsbedingungen geschützt werden.

Vor der ersten Inbetriebnahme, sowie nachfolgend alle 100 Arbeitsstunden alle beweglichen Verbindungsteile (falls erforderlich vorher mit einer Bürste von Spänen und Staub reinigen) mit einer dünnen Schicht Schmieröl oder Schmierfett einschmieren.

8.1 Instandhaltung und Wartungsplan

Nach jedem Arbeitsvorgang: Entfernen von Spänen und Schleifstaub

Nach 10 Betriebsstunden: Schraubverbindungen überprüfen und ggf. festziehen

8.2 Schleifbandwechsel

Entfernen sie den Schleiftisch bzw. den Schleifbandanschlag, sowie die Schleifbandstütze (9) falls montiert. Bringen sie das Schleifband in die horizontale Position durch lösen der Schraube (1), bitte Schraube nicht komplett entfernen. Weiter Entfernen sie die 2 Schrauben (2,3) komplett und lösen sie den Schleifbandspannhebel (4) um die Vorspannung des Schleifbands (5) zu lösen. Entfernen sie nun die Absaugabdeckung (6) und anschließend das Schleifband von den Rollen (7). Erneuern sie das Schleifband indem sie das neue Schleifband über die Rollen geben, bitte auf die richtige Laufrichtung des Schleifbandes achten. Fügen sie die Absaugabdeckung (6), ziehen sie die beiden Schrauben (2,3) fest und spannen das Schleifband durch betätigen des Schleifbandspannhebels (4). Nun kontrollieren sie den mittigen Lauf des Schleifbands, Schleifband darf beim Drehen nicht seitlich ausweichen, ansonsten muss nachjustiert werden siehe Kapitel 7.2.1. Einstellung Schleifband.

8.3 Schleifscheibenwechsel

Bitte Schleiftisch und anschließend die Abdeckung (1) durch lösen der 4 Schrauben (2) entfernen. Entfernen sie die gebrauchte Schleifscheibe vom Schleifteller (3). Reinigen sie anschließend die Metallscheibe von den Kleberrückständen. Kleben Sie die neue Scheibe mittig an und drücken diese fest auf den Schleifteller. Wenn die Schleifscheibe nicht rund läuft, wieder abziehen und neu justieren.

Anschließend bringen sie die Abdeckung (1) durch anziehen der 4 Schrauben (2) und den Schleiftisch wieder an die Maschine an.

8.4 Lagerung

• Schleifband des Bandschleifers entspannen.
• Lagern Sie die Maschine an einem trockenen, gut belüfteten Ort.Reinigung

Nach jeder Inbetriebnahme muss die Maschine und alle ihre Teile gründlich gereinigt werden. Befreien Sie die Maschine regelmäßig nach der Arbeit von Spänen und Schleifstaub.

HINWEI S

Der Einsatz von Lösungsmitteln, aggressiven Chemikalien oder Scheuermitteln führt zu Sachschäden an der Maschine!

Daher gilt: Bei der Reinigung nur Wasser und wenn notwendig mild Reinigungsmittel verwenden!

Blanke Flächen der Maschine gegen Korrosion mit handelsüblichen Mitteln imprägnieren.

8.5 Entsorgung

Entsorgen Sie Ihre Maschine nicht im Restmüll. Kontaktieren Sie Ihre lokalen Behörden für Informationen bzgl. der verfügbaren Entsorgungsmöglichkeiten. Wenn Sie bei Ihrem Fachhändler eine neue Holzbandsäge oder gleichwertiges Gerät kaufen, ist dieser verpflichtet, Ihre alte fachgerecht zu entsorgen.

9 FEHLERBEHEBUNG

BEVOR SIE DIE ARBEIT ZUR BESEITIGUNG VON DEFEKTEN BEGINNEN, TRENNEN SIE DIE MASCHINE VON DER STROMVERSORGUNG.

Fehler	Mögliche Ursache	Behebung
Maschine stoppt oder startet nicht	EIN/AUS-Schalter defektMaschine ist nicht angeschlossenÜberlastungSicherung oder Schütz kaputtKabel beschädigt	Schalter überprüfenAlle elektrischen. Steckverbindungen überprüfenMotor ausschalten und abkühlenSicherung wechseln, Schütz aktivierenKabel erneuern
Maschine wird während des Arbeitens langsamer	Es wird mit zu viel Druck gearbeitet	Weniger Druck auf das Werkstück ausüben
Schlechtes Schleifbild	Schleifmittel zu grob	Feinere Körnung verwenden
Zu schnelle Abnützung	Schleifmittel zu fein	Gröbere Körnung verwenden
Schleifwinkel falsch	Eingestellte Winkel am Tisch oder Anschlag falsch	Winkel überprüfen und bei Bedarf neu einstellen
Schleifscheibe läuft optisch unrund	Schleifscheibe außermittig montiert	Schleifscheibe mittig montieren
Schleifband läuft von den Antriebsrollen ab	Schleifband falsch montiert	Schleifbandlauf mittig ausrichten
Werkstück verbrennt während des Arbeitsvorganges	Schleifmittel ist mit Schmiermittel verschmutztZu starker Druck auf das Werkstück	Schleifmittel ersetzenDruck reduzieren

VIELE POTENTIELLE FEHLERQUELLEN LASSEN SICH BEI FACHGEMÄSSEM ANSCHLUSS AN DAS SPEISESTROMNETZ IM VORHINEIN AUSSCHLIESSEN.

HINWEI S

Sollten sie sich bei notwendigen Reparaturen nicht in der Lage fühle diese ordnungsgemäß zu verrichten, oder besitzen sie die vorgeschriebene Ausbildung dafür nicht, ziehen sie immer eine Fachwerkstätte zum Beheben des Problems hinzu.

10 PRÉFACE (FR)

Cher client!

HOLZMANN MASCHINEN GmbH

4170 Haslach, Marktplatz 4

AUSTRIA

Tel [phone] - 0

Fax [phone] - 4

[e-mail]

11 CARACTÉRISTIQUES TECHNIQUES

11.1 Composants

18.1 Ersatzteilbestellung / Commande de pièce de rechange

Mit HOLZMANN-Ersatzteilen verwenden Sie Ersatzteile, die ideal aufeinander abgestimmt sind. Die optimale Passgenauigkeit der Teile verkürzen die Einbauzeiten und erhöhen die Lebensdauer.

HINWEI S

Der Einbau von anderen als Originalersatzteilen führt zum Verlust der Garantie!

Daher gilt: Beim Tausch von Komponenten/Teilen nur Originalersatzteile verwenden

Beim Bestellen von Ersatzteilen verwenden Sie bitte das Serviceformular, das Sie am Ende dieser Anleitung finden. Geben Sie stets Maschinentype, Ersatzteilnummer sowie Bezeichnung an. Um Missverständnissen vorzubeugen, empfehlen wir mit der Ersatzteilbestellung eine Kopie der Ersatzteilzeichnung beizulegen, auf der die benötigten Ersatzteile eindeutig markiert sind.

Bestelladresse sehen Sie unter Kundendienstadressen im Vorwort dieser Dokumentation.

CE	Inverkehrbringer / DistributorHOLZMANN MASCHINEN® GmbH4170 Haslach, Marktplatz 4, AUSTRIATel.: +43/7289/71562-0; Fax.: [phone]www.holzmann-maschinen.at
Bezeichnung / nom
BAND-TELLER-SCHLEIFER / Ponceuse à bande et disque
Typ / modèle
BT 150-914
EG-Richtlinien / CE-directives
•2006/42/EG; •2014/35/EU, •2014/30/EU, • 2011/65/EU
Angewandte Normen / Normes applicable
DIN 62841-1:2016-07EN 55014-1:2006+A1+A2EN6100-3-2:2014EN6100-3-3:2013EN55014-2:1997+A1+A1EN61029-1:2009+A11

Hiermit erklären wir, dass die oben genannten Maschinen aufgrund ihrer Bauart in der von uns in Verkehr gebrachten Version den grundlegenden Sicherheits- und Gesundheitsanforderungen der angeführten EG-Richtlinien entsprechen. Diese Erklärung verliert ihre Gültigkeit, wenn Veränderungen an der Maschine vorgenommen werden, die nicht mit uns abgestimmt wurden.

Technische Dokumentation

HOLZMANN-MASCHINEN GmbH

4170 Haslach, Marktplatz 4

Haslach, 03.04.2018

Ort / Datum, lieu/date

MANN® HOLZMANN MASCHINEN GmbH Marktplatz 4.4170 Hartlach weiterer: Sandort: Gewerbeparkt 8.4170 Schlagslberg www.holzmann-maschinen.at

DI (FH) Daniel Schörgenhuber

Geschäftsführer / Directeur

20 GARANTIEERKLÄRUNG

(Stand 26.09.2016)

Mängelhaftungsansprüche des Käufers aus dem Kaufvertrag gegenüber dem Verkäufer (Holzmann Vertriebspartner) sowie gesetzliche Gewährleistungsrechte des jeweiligen Landes werden durch diese Garantieerklärung nicht berührt. Für diese Maschine leisten wir Garantie gemäß folgenden Bedingungen:

A) Die Garantie umfasst die unentgeltliche Beseitigung aller Mängel an der Maschine, nach Maßgabe der nachfolgenden Regelungen (B-G), welche die ordnungsgemäße Funktion der Maschine beeinträchtigen und nachweislich auf Material- oder Herstellungsfehler beruhen.
B) Die Garantiezeit beträgt 12 Monate, bei gewerblicher Nutzung 6 Monate, gültig ab Lieferung der Maschine an den Erstendabnehmer. Als Nachweis ist der Original-Ablieferbeleg maßgeblich, bei Selbstabholung der Maschine der Original Kaufbeleg.
C) Zur Anmeldung von Garantieansprüchen kontaktieren Sie bitte den HOLZMANN Vertriebspartner, von dem Sie die Maschine erworben haben, mit folgenden Unterlagen:

Kaufbeleg und/oder Ablieferbeleg
ausgefülltes Serviceformular mit Fehlerbericht
Bei Anforderung von Ersatzteilen eine Kopie der Ersatzteilzeichnung, mit den benötigten Ersatzteilen markiert.

D) Die Garantieabwicklung und der Ort der Garantieerfüllung erfolgt nach Maßgabe der HOLZMANN GmbH. Leicht zu behebende Mängel werden durch unsere Vertriebspartner beseitigt, bei komplexeren Defekten behalten wir uns eine Begutachtung in 4170 Haslach, Österreich vor. Sofern nicht explizit ein zusätzlicher Vor-Ort Servicevertrag abgeschlossen ist, gilt als Erfüllungsort der Garantieleistung stets der HOLZMANN-MASCHINEN Firmensitz in 4170 Haslach, Österreich. Die im Rahmen einer Garantiebearbeitung anfallenden allfälligen Transportkosten von und zum Firmensitz sind in dieser Hersteller-Garantie nicht abgedeckt.

E) Garantieausschluss bei Mängeln:

• an Maschinenteilen, welche gebrauchsbedingten oder sonstigen natürlichen Verschleiß unterliegen, sowie Mängeln an der Maschine, die auf einen gebrauchsbedingten oder sonstigen natürlichen Verschleiß zurückzuführen sind.
• die auf unsachgemäße oder fahrlässige Montage, Inbetriebnahme, bzw. Anschluss an das elektrische Netz zurückzuführen sind.
• die auf Nichtbeachtung von Bedienungshinweisen, nicht bestimmungsgemäßen Gebrauch, atypischen Umweltbedingungen, sachfremden Betriebsbedingungen und Einsatzgebiet, mangelnde bzw. unsachgemäße Wartung oder Pflege zurückzuführen sind.
• die durch die Verwendung sowie Einbau von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Original HOLZMANN Ersatzteile sind.
• die geringfügige Abweichungen vom Soll-Zustand darstellen, welche für den Wert oder die Gebrauchstauglichkeit der Maschine unerheblich sind.
• die auf fahrlässige konstruktionsbedingte Überbeanspruchung zurückzuführen sind. Insbesondere bei Mängeln durch Nutzung, welche durch Belastungsniveau und Umfang als gewerblich einzustufen sind, bei Maschinen, die nach Bauart und Leistungsvermögen nicht für den gewerblichen Gebrauch konstruiert und bestimmt sind.

F) Im Rahmen dieser Garantie sind weitere Ansprüche des Käufers über die hier ausdrücklich genannten Garantieleistungen hinaus ausgeschlossen.

G) Diese Hersteller-Garantie wird freiwillig übernommen. Garantieleistungen bewirken daher keine Verlängerung der Garantiefrist und setzen auch keine neue Frist, auch nicht für Ersatzteile, in Gang.

SERVICE

Nach Ablauf der Garantiezeit können Instandsetzungs- und Reparaturarbeiten von entsprechend geeigneten Fachfirmen durchgeführt werden. Es steht Ihnen auch die HOLZMANN-Maschinen GmbH weiterhin gerne mit Service und Reparatur zur Seite. Stellen Sie in diesem Fall eine unverbindliche Kostenanfrage, unter Angabe der Informationen siehe C) an unseren Kundendienst oder senden Sie uns Ihre Anfrage einfach per umseitig beiliegendem Formular ein.

Mail: [e-mail]

FAX: [phone]

21 GARANTIE

Wir beobachten unsere Produkte auch nach der Auslieferung.

Um einen ständigen Verbesserungsprozess gewährleisten zu können, sind wir von Ihnen und Ihren Eindrücken beim Umgang mit unseren Produkten abhängig:

• Probleme, die beim Gebrauch des Produktes auftreten
• Fehlfunktionen, die in bestimmten Betriebssituationen auftreten
• Erfahrungen, die für andere Benutzer wichtig sein können

Wir bitten Sie, derartige Beobachtungen zu notieren und an diese per E-Mail, Fax ode Post an uns zu senden:

Erworben von / acheter à:

E-Mail/ e-mail:

Vielen Dank für Ihre Mitarbeit! / Merci pour votre coopération!

KONTAKTADRESSE / CONTACT:

HOLZMANN MASCHINEN GmbH

4170 Haslach, Marktplatz 4 AUSTRIA

Bitte kreuzen Sie eine der untenstehenden an / Please tick one box from below:

Serviceanfrage Ersatzteilanfrage Garantieantrag

/ /

1. Daten Antragsteller (\* sind Pflichtfelder) / senders information (\* required)

* Vorname, Nachname / first name, family name
* Straße, Hausnummer / street, house number
* PLZ, Ort / ZIP code, place
* Staat / country
* (Mobil)telefon / (mobile) phone International numbers with country code
* E-Mail

Fax

2. Geräteinformationen / tool information

Seriennummer/serial number: ____ *Maschinentype/machine type: ____

2.1 benötigte Ersatzteile / required spare parts

Ersatzteilnummer / Part No°	Beschreibung / description	Anzahl / number

2.2 Problembeschreibung / problem description

Bitte führen Sie in der Fehlerbeschreibung unter anderem an: Was hat den Defekt verursacht bzw. was war die letzte durchgeführte Tätigkeit, bevor Ihnen das Problem/der Defekt aufgefallen ist? bei Elektrodefiekten: Wurde die Stromzuleitung sowie die Maschine bereits von einem Elektrofachmann geprüft

UNVOLLSTÄNDIG AUSGEFÜLLTE FORMULARE KÖNNEN NICHT BEARBEITET WERDEN!

GARANTIEANTRÄGE KÖNNEN AUSSCHLIESSLICH UNTER BEILAGE DES KAUFBELEGES/ABLIEFERBELEGES AKZEPTIERT WERDEN. BEI ERSATZTEILBESTELLUNGEN LEGEN SIE DIESEM FORMULAR EINE KOPIE DER BETREFFENDEN ERSATZTEILZEICHNUNG BEI MARKIEREN SIE DARAUF DIE BENÖTIGTEN ERSATZTEILE. DIES ERLEICHTERT UNS DIE IDENTIFIZIERUNG UND ERMÖGLICHT SO EINE RASCHERE BEARBEITUNG.

VIELEN DANK!

/
