MODE D'EMPLOI BT 150_914 Holzmann

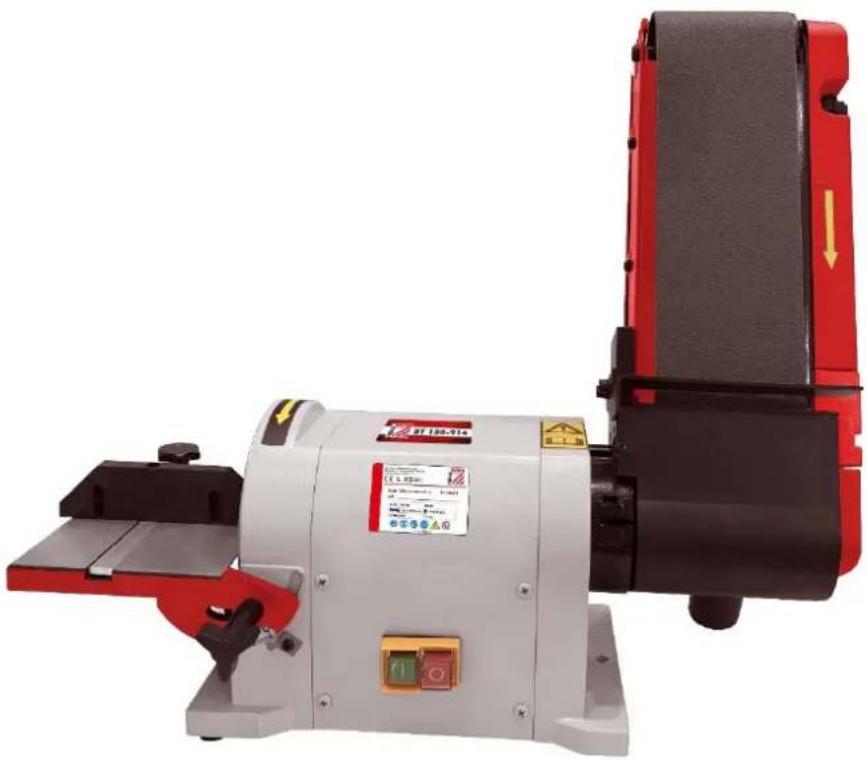

Ponceuse à bande et disque
11.1 Composants.... 18 11.2 Contenu de livraison.... 18 11.3 Données techniques.... 18
12 Sécurité 19
12.1 Utilisation correcte....19 12.2 Instructions de sécurité....20 12.3 Risques résiduels 21
13.1 Table de travail 22
13.1.1 Assemblage sur la ponceuse à disque....22 13.1.2 Assemblage sur ponceuse à bande....22
13.2 Butée de sécurité 23 13.3 Connexion d'aspiration....23
14.1 Instructions d'utilisation.... 23 14.2 Ajustement 24
14.2.1 Bande de ponçage....24 14.2.2 Table de ponçage (ponceuse à disque) 24 14.2.3 Support pour la rectification horizontale de la bande....24
14.3 Fonctionnement 24
14.3.1 Marche/Arrêt 24 14.3.2 Guide d'onglet 24 14.3.3 Affûteuse à bande horizontale / verticale.....24 14.3.4 Ponçage avec le disque abrasif.....25 14.3.5 Ponçage avec la bande abrasive....25
15 Entretien 25

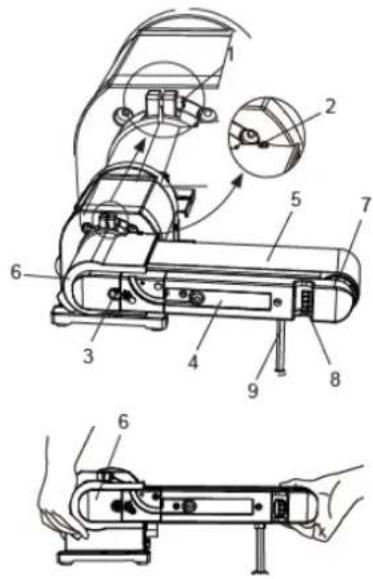

15.1 Maintenance plan 26 15.2 Changement de bande abrasive 26 15.3 Changement de disque de ponçage 26 15.4 Entreposage 26 15.5 Nettoyage 26 15.6 Recyclage 26
16 Dépannage 27

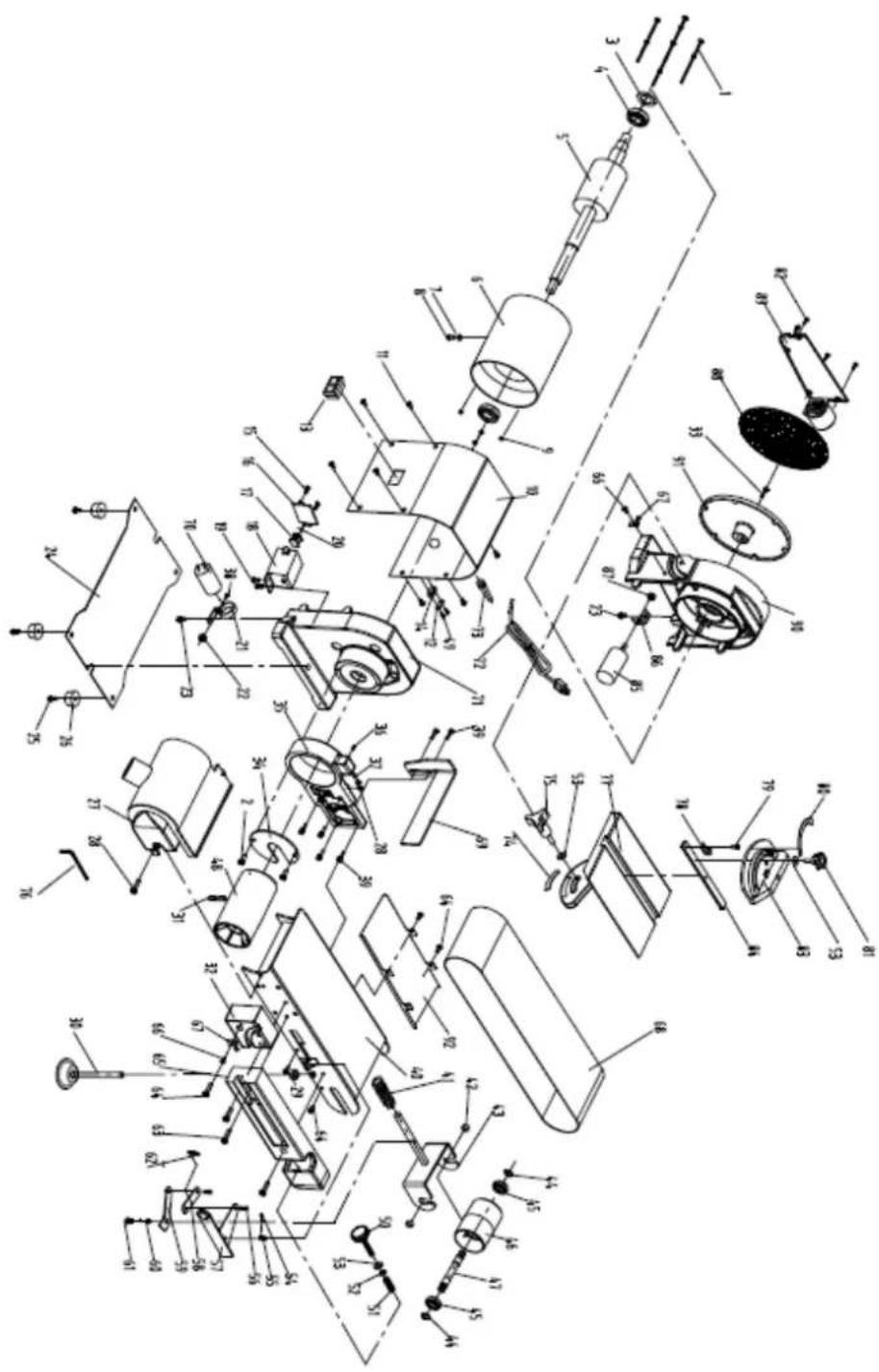

18.1 Ersatzteilbestellung / Commande de pièce de rechange 29 18.2 Explosionszeichnung / Vue éclatée 30
FR Conforme CE! - Ce produit est conforme aux Directives CE
FR LIRE LE MANUEL! Lire le manuel d'utilisation et de maintenance avec soin permet de se familiariser avec les fonctions en vue d'utiliser correctement la machine afin d'éviter les blessures et le dysfonctionnement de l'appareil.
FR ATTENTION! Ignorer les signes et avertissements de sécurité présents sur la machine ainsi qu'ignorer les instructions présentes dans ce manuel peut causer des blessures graves et même conduire à la mort.
FR Remarque générale
FR Port de vêtements de protection!
FR Éteindre et débrancher la machine avant chaque entretien ou pause!
FR Feu, flamme nue et fumée interdits!

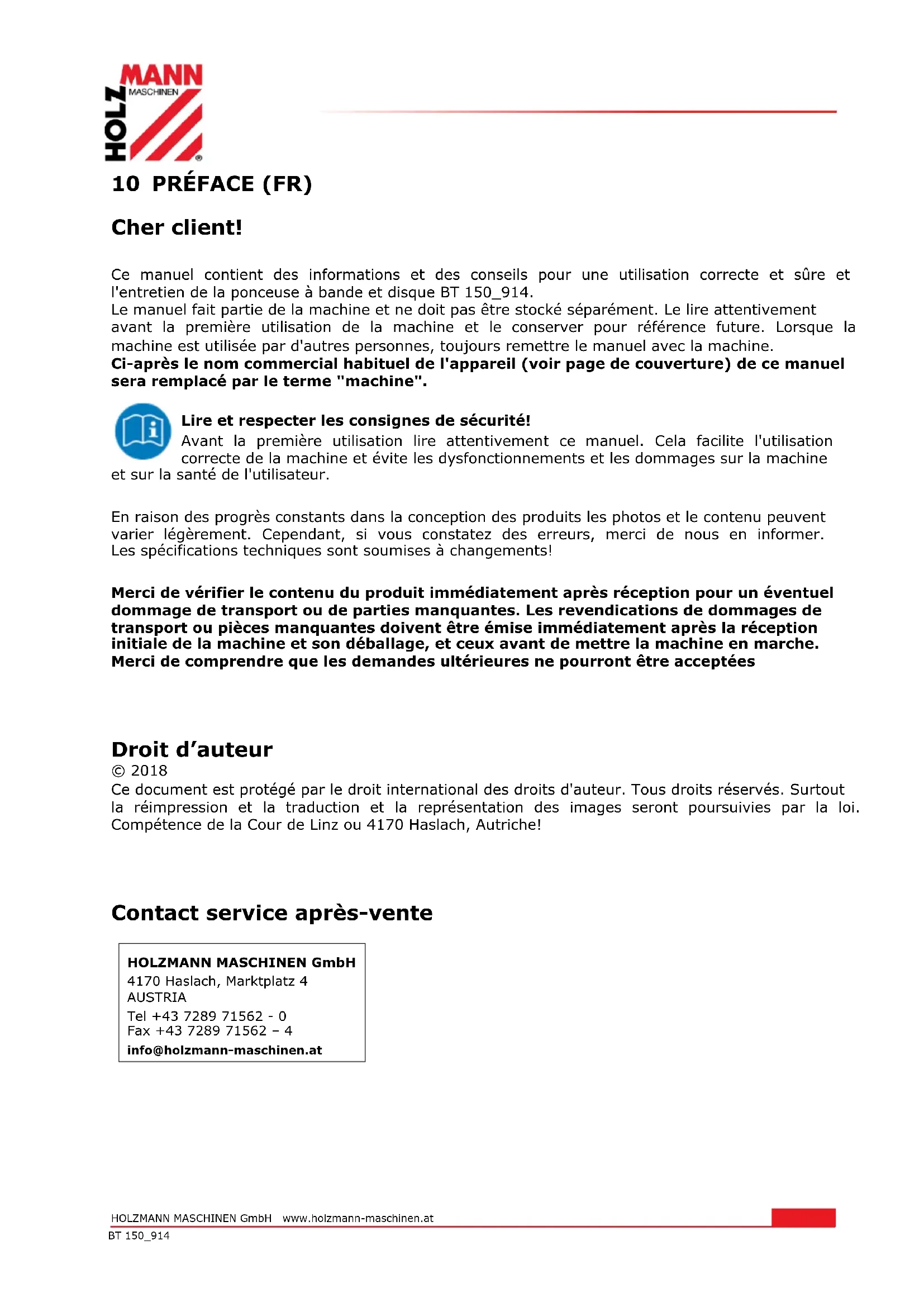

Ce manuel contient des informations et des conseils pour une utilisation correcte et sûre et l'entretien de la ponceuse à bande et disque BT 150_914.
Le manuel fait partie de la machine et ne doit pas être stocké séparément. Le lire attentivement avant la première utilisation de la machine et le conserver pour référence future. Lorsque la machine est utilisée par d'autres personnes, toujours remettre le manuel avec la machine.
Ci-après, le nom commercial habituel de l'appareil (voir page de couverture) de ce manuel sera remplacé par le terme "machine".
Lire et respecter les consignes de sécurité!
Avant la première utilisation, lire attentivement ce manuel. Cela facilite l'utilisation correcte de la machine et évite les dysfonctionnements et les dommages sur la machine et sur la santé de l'utilisateur.
En raison des progrès constants dans la conception des produits, les photos et le contenu peuvent varier légèrement. Cependant, si vous constatez des erreurs, merci de nous en informer. Les spécifications techniques sont soumises à changements!
Merci de vérifier le contenu du produit immédiatement après réception pour un éventuel dommage de transport ou de parties manquantes. Les revendications de dommages de transport ou pièces manquantes doivent être émises immédiatement après la réception initiale de la machine et son déballage, et ceux avant de mettre la machine en marche. Merci de comprendre que les demandes ultérieures ne pourront être acceptées.
Droit d'auteur
© 2018
Ce document est protégé par le droit international des droits d'auteur. Tous droits réservés. La réimpression, la traduction et la représentation des images seront poursuivies par la loi. Compétence de la Cour de Linz ou 4170 Haslach, Autriche!
Contact service après-vente
| BT 150_914 | |||
| 1 | Bande abrasive | 7 | Disque abrasif |
| 2 | Soutien de la bande abrasive | 8 | Guide d'onglet |
| 3 | Levier de tension de la bande abrasive | 9 | Table de ponçage (réglable) pour disque et bande |
| 4 | Vis de réglage de la bande abrasive | 10 | Vis de serrage du table |
| 5 | Boutée bande abrasive | 11 | Interrupteur ON/OFF |
| 6 | Réglage de la bande abrasive | 12 | Raccord d'aspiration ponceuse à bande (2x) |

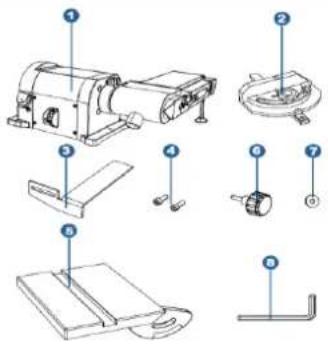

11.2 Contenu de livraison
 | 1 | Machine |
| 2 | Guide d'onglet | |
| 3 | Boutée bande abrasive | |
| 4 | Vis | |
| 5 | Table de ponçage | |
| 6 | Vis de serrage du table | |
| 7 | Rondelle | |
| 8 | outil |
11.3 Données techniques
| Voltage | 230 V / 50Hz |
| Puissance moteur | 450W |
| Vitesse de la bande | 9,2m/s |
| Dimensions de la bande | LxB=914mmx100mm |
| Vitesse du disque | 2850 min-1 |
| ∅ du disque | 150mm |
| Dimensions de la table | 195x136mm |
| Inclinaison de la table | 0° - 45° |
| Classe de protection | IP 20 |
| Niveau de pression acoustique LPA | 89 dB(A)/K:3dB(A) |
| Niveau de puissance acoustique LWA | 95,5 dB(A)/K:3dB(A) |
| Poids | 14 kg |
| Raccord d'aspiration ø 2x | 36,5mm |
12.1 Utilisation correcte
La machine ne doit être utilisée uniquement pour son usage prévu. Toute autre utilisation sera considérée comme une utilisation abusive.
La machine est prévue pour:
Le ponçage du bois ou matériaux similaires.
Pour une utilisation correcte de la machine, observer et suivre toutes les règles de sécurité, les instructions de montage, les instructions de fonctionnement et d'entretien prévues dans ce manuel.
Toutes les personnes qui utilisent de manière directe ou indirecte (entretien, réparation...) la machine doivent se familiariser avec ce manuel et doivent être informées sur les dangers potentiels de la machine.
Il est également impératif d'observer les consignes de prévention des accidents en vigueur dans votre région.
Il en va de même pour les règles générales de la santé et de la sécurité au travail.
Toute manipulation de la machine ou de ses parties sera considérée comme une mauvaise utilisation, dans ce cas, HOLZMANN-MASCHINEN et ses partenaires commerciaux ne peuvent être tenus responsables de tout dommage direct ou indirect.
Même lorsque la machine est utilisée comme prescrite, il est encore impossible d'éliminer certains facteurs de risque résiduels.
Attention
- Utiliser seulement des abrasifs autorisés pour cette machine!
- Ne jamais utiliser d'abrasif endommagé!
- Ne jamais utiliser la machine sans ses dispositifs de sécurité ou si ceux-ci sont en mauvaise état!
HAUT RISQUE DE BLESSURE!
Condition environnementale
La machine est conçue pour travailler dans les conditions suivantes:
Humidité
max. 70%
Température
+5°C à +40°C (+41°F à +104°F)
La machine n'a pas été conçue pour être utilisée dans des conditions potentiellement dangereuses.
Utilisation interdite
- L'utilisation de la machine en dehors des limites techniques des états décrits dans ce manuel est interdite.
• Le fonctionnement de la machine sans ces dispositifs de sécurité fournis est interdit.
- La suppression ou la désactivation des dispositifs de protection est interdite.
- L'utilisation d'outils qui ne sont pas faits pour une utilisation appropriée de la machine est interdite.
- Le fonctionnement de la machine sur une manière ou à des fins qui ne sont pas conformes aux instructions de ce manuel à 100% est interdit.
- Ne pas laisser la machine sans surveillance, surtout lorsque les enfants sont à proximité. NE LAISSEZ PAS LE LIEU DE TRAVAIL SANS SURVEILLANCE!
- Il est interdit de quitter la zone de travail pendant que le travail est en cours d'exécution.
12.2 Instructions de sécurité
Pour éviter tout dysfonctionnement, dommages ou blessures, prendre en compte les éléments suivants:
La sécurité doit être observée et régulièrement inspectée!
Les signes d'alerte et / ou des décalcomanies illisibles sur la machine devront être remplacés par de nouvelles immédiatement!
- Garder la zone de travail et le plancher propres et exempts de graisse ou d'autres matériaux.
- S'assurer que votre espace de travail est bien éclairé !
- Ne pas surcharger la machine
- Garder toujours une position stable et sûre. Éviter la position de travail anormale! Garder un bon équilibre en tout temps.
- Gardez vos mains éloignées de l'abrasif pendant le fonctionnement!
- Rester toujours bien concentré. Réduire toutes sources de distraction de l'environnement. Il est interdit d'utiliser la machine si vous êtes fatigué, pas concentré ou sous l'influence de médicaments, alcools ou autres types de drogues.
- La machine ne peut être utilisée que par une seule personne.
- La machine ne doit être utilisée que par du personnel qualifié et formé.
- Les personnes non autorisées, en particulier les enfants et les personnes sans formation spécifique, doivent être tenues à l'écart de la machine en fonctionnement.
- S'assurer que personne n'est présent dans la zone de danger de la machine. Distance de sécurité de minimum 2 m.
- Lorsque vous travaillez avec la machine, ne portez pas de vêtements amples, cheveux longs détachés ou bijoux tels que colliers, etc.
- Les éléments individuels peuvent être couplés à des pièces mobiles de la machine et provoquer de graves dommages!
- Porter un équipement de sécurité approprié lorsque vous travaillez avec la machine.
- La machine en marche ne doit jamais être laissée sans surveillance! Avant de quitter la zone de travail, éteignez la machine et attendez qu'elle s'arrête!
- Avant tout travail de maintenance ou de réglage, la machine doit être débranchée de l'alimentation électrique!
- Assurez-vous que la machine est éteinte avant de la brancher à l'alimentation électrique.
- Ne jamais utiliser la machine avec un interrupteur défectueux
- La prise électrique doit strictement correspondre à la fiche. Ne jamais utiliser d'adaptateur avec des machines qui nécessitent un raccordement électrique avec mise à la terre.
- Chaque fois que vous travaillez avec une machine à commande électrique, la prudence est conseillée! Il y a un risque de choc électrique, d'incendie et de blessures de coupe.
- Protéger l'appareil contre l'humidité (risque de court-circuit).
- Ne jamais utiliser des outils électriques à proximité de liquides ou gaz inflammables (risque d'explosion).
- Contrôler régulièrement le bon état du câble électrique.
- Lors de l'utilisation de la machine en extérieur, utiliser uniquement des rallonges électriques adaptées pour une telle utilisation.
- Ne pas utiliser le câble pour porter la machine, pas plus que pour fixer la pièce à travailler.
- Protéger le câble de la chaleur, de l'huile, et de tous objets coupants.
- Éviter tout contact corporel avec des surfaces mises à la terre
- Avant de démarrer la machine, enlever clés de réglage, tournevis, etc.
- Tenir la pièce à travailler avec les deux mains.
- Les parties rotatives peuvent être cause de blessure sévère.
- Garder chaque machine pas en cours d'utilisation hors de la portée des enfants.
Attention
Il est important de bien réaliser que chaque machine comporte des risques résiduels.
Pendant l'exécution de tous les travaux (même le plus simple) adopter une extrême prudence. Un travail sûr dépend de vous !
Même lorsque la machine est utilisée correctement, il reste impossible d'éliminer certains risques résiduels ! De plus, même en respectant les normes de sécurité, vous devez prendre en compte les risques résiduels suivants :
- Risque de blessure pour les mains / doigts par l'outil rotatif pendant le fonctionnement.
- Risque de blessure par les arêtes vives de la pièce à travailler, en particulier lorsque celle-ci n'est pas correctement fixée avec des outils appropriés.
- Risque de blessure par les cheveux longs et/ou vêtements amples, etc. qui peuvent être accrochés et enroulés par l'outil en rotation ! Toujours respecter les règles de sécurité concernant le port de vêtements de sécurité.
- Risque de blessure par contact avec des éléments sous tension.
- Risque de blessure due à la rupture ou la fissuration de l'abrasif.
- Risque de blessure par les émissions de poussières, surtout avec les matériaux traités avec des agents nocifs.
- Risque de blessure à l'œil par des débris volants, même avec des lunettes !
- Risque de blessure auditive par un travail prolongé sans protection auditive !
Ces risques peuvent être minimisés si toutes les normes de sécurité sont appliquées, la maintenance et le bon entretien de la machine et de son équipement sont faits, ainsi qu'une utilisation strictement réservée à du personnel qualifié. Malgré tous les dispositifs de sécurité, l'utilisation de votre bon sens et qualifications / formation est essentielle pour faire fonctionner une machine comme la BT150-914, c'est le facteur de sécurité le plus important.
13 Assemblage
Après réception de la machine, vérifier que toutes les pièces sont présentes. Signaler tous dommages ou pièces manquantes immédiatement à votre revendeur ou le transporteur. Les dommages visibles doivent également être enregistrés dans la livraison sans délai, conformément aux dispositions de la garantie, sinon les marchandises seront acceptées comme livrées correctement.
13.1 Table de travail
La table de ponçage fournie peut être montée pour la bande ou pour le disque.

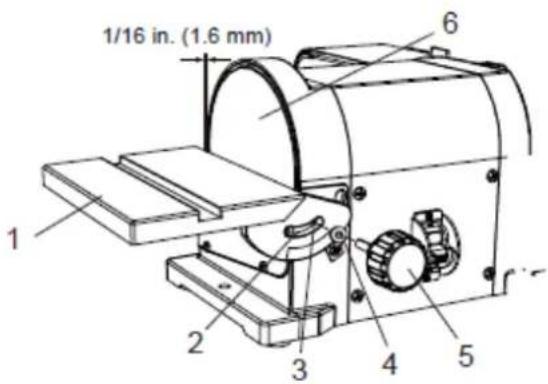

13.1.1 Assemblage sur la ponceuse à disque
Faites glisser la table de ponçage (1) avec les languettes dans la fente de la machine et poussez la table vers le haut jusqu'à ce que les trous (2) et (3) correspondent.
Placez la rondelle (4) sur l'arbre du bouton de verrouillage de la table de travail (5), insérez-la dans la fente semi-circulaire (2) et serrez-la dans le trou fileté (3).
La table peut maintenant être installée et pivotée entre 0 et 45°.


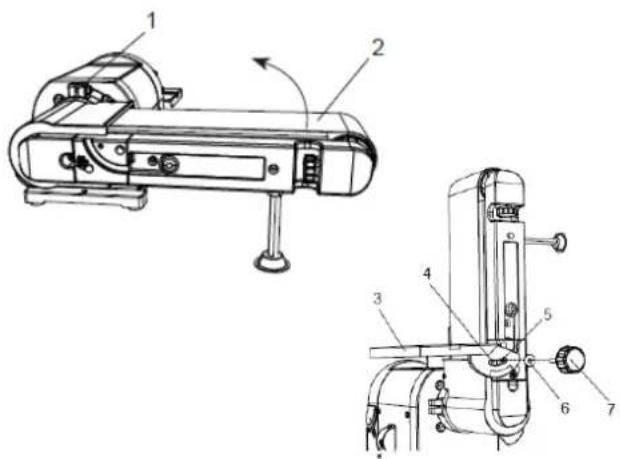

13.1.2 Assemblage sur ponceuse à bande
Desserrez la vis hexagonale intérieure (1) à l'aide de la clé hexagonale de 5mm et soulevez le lit de bande (2) en position verticale à 90 degrés. Serrez la vis à tête hexagonale (1).
Faites glisser la table de ponçage (3) avec les languettes dans la fente de la machine et poussez la table vers le haut jusqu'à ce que les trous (4) et (5) correspondent.
Placez le disque (6) sur la vis de serrage (7) et vissez-le à travers la fente (4) de la table sur le filetage de la machine (5).
La table peut maintenant être installée et pivotée entre 0 et 45°.
Attention! Afin que les doigts ne puissent pas être serrés entre la bande et la table, une distance minimale de 1,6 mm doit être respectée entre la table et la bande de ponçage.
13.2 Butée de sécurité
Lors de l'utilisation de la ponceuse à bande, si elle n'est pas utilisée avec la table de ponçage, la butée de la bande de ponçage doit être montée.
Desserrez la vis hexagonale intérieure (1) à l'aide de la clé hexagonale de 5mm et soulevez le lit de la bande (2) en position verticale à 90 degrés. Serrez la vis à tête hexagonale (1). Insérez la butée (3) avec les ergots dans le renfoncement de la machine de sorte que les trous de la butée (4) et du filetage (5) de machine correspondent.
Fixez la butée avec les 2 vis fournies.
13.3 Connexion d'aspiration
L'utilisation d'une aspiration est recommandée, la machine est équipée de 2 connexions d'aspiration (1x disque, 1x bande). La connexion est fixée via des colliers de serrage (ceux-ci ne sont pas inclus). Le raccord d'aspiration a un ø extérieur de 36,5 mm.
14.1 Instructions d'utilisation
Utilisez la machine uniquement en parfait état. Avant chaque opération, une inspection visuelle de la machine doit être effectuée. Les équipements de sécurité, le câblage électrique et les commandes doivent être soigneusement contrôlés. Vérifie ifiez que les raccords à vis ne sont pas endommagés et bien ajustés.
Attention
Déconnecter électriquement la machine avant de procéder à des quelconques réglages!
Respecter les instructions suivantes pour un travail sécuritaire et de qualité.
Vérifier avant de commencer le travail:
• Câble et fiche électrique • Le bon serrage de la table de travail et de la butée • Le mouvement libre et le bon centrage de la bande et disque abrasif
L'abrasif:
- Utiliser toujours un abrasif propre et en parfait état. (Changer immédiatement les abrasifs lorsqu'ils deviennent usés!) Avec des abrasifs en bonne condition, on obtient des bons résultats.
- Ne pas exercer une pression trop importante sur l'abrasif
• Distance maximale table de travail/disque abrasif: 2mm!
- La machine ne dispose pas de système de serrage de la pièce à travailler, de ce fait il est important de bien positionner la pièce à travailler sur toute sa surface sur la table de travail et de tenir la pièce à travailler fermement!
14.2.1 Bande de ponçage
La bande (1) a déjà été réglée en usine. Elle doit fonctionner correctement au milieu des rouleaux. La vis de réglage de la bande abrasive (2) permet de régler la bande en la tournant de haut en bas.
Lorsque la courroie se déplace vers la machine, tournez le bouton réglage vers le bas (dans le sens des aiguilles d'une montre) pour l'éloigner de la machine, tournez le bouton de réglage vers le haut (dans le sens inverse des aiguilles d'une montre).
14.2.2 Table de ponçage (ponceuse à disque)
Positionnement de la table de ponçage : Utilisez un angle de 90° pour vérifier la position de la table de ponçage par rapport au patin de ponçage et réglez-la en desserrant la vis de serrage à 90° si nécessaire. Fixez ensuite la vis de serrage. Pour terminer la procédure, desserrez la vis (5) et fixez l'indicateur de la balance (6) à 0°.
La table peut être inclinée à 45°.
14.2.3 Support pour la rectification horizontale de la bande
Le support (2) de la ponceuse à bande est réglable en hauteur et sert à soutenir la bande abrasive lors de la rectification horizontale avec bande.
Pour ajuster, desserrez l'écrou (1) en haut du poteau et réglez la bande abrasive (3) à la hauteur souhaitée, puis serrez l'écrou (1).
Pour allumer la machine, appuyez sur "I" (vert).
Pour éteindre la machine, appuyez sur "O" (rouge).
14.3.2 Guide d'onglet
Le guide d'onglet (1) peut être utilisé jusqu'à 60° à gauche ou à droite en relâchant le bouton de verrouillage (4) et en réglant le guide d'onglet à l'angle souhaité. Ensuite, le bouton est resserré. Le guide d'onglet (1) est monté sur la barre de butée (2) insérée dans le guide prévu à cet effet (3) au niveau de la table.

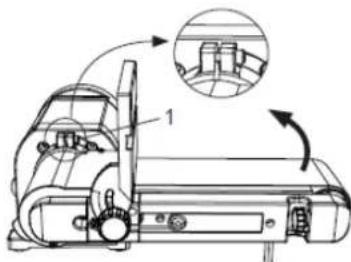

14.3.3 Affûteuse à bande horizontale / verticale
C'est possible une opération horizontale et verticale de la ponceuse bande. Le réglage de la ponceuse à bande peut être effectué après avoir ouvert la vis (1). La vis doit être fixée à nouveau après le réglage.
14.3.4 Ponçage avec le disque abrasif
Lors du ponçage, placez toujours votre pièce de travail sur le côté rotatif vers le bas (côté gauche) du disque de ponçage. L'action de ponçage forcera ensuite le bois vers le bas, en toute sécurité, vers la table, où il peut être contrôlé. Il est dangereux de poncer le côté droit du rotatif vers le haut du disque, car votre travail ne peut pas être contrôlé et un "recul" peut se produire - le bois étant forcé de sortir de vos mains.

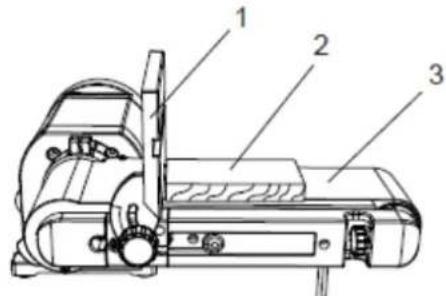

14.3.5 Ponçage avec la bande abrasive
- Tenez fermement la pièce (2) et maintenez vos doigts à l'écart de la bande abrasive (3).
- Maintenez la pièce (2) contre la butée (1) et déplacez-la uniformément sur la bande abrasive (3).
- Éviter une pression de ponçage excessive!
- Déplacez la pièce (2) légèrement vers la gauche et la droite de la bande abrasive (3). Cela aidera à empêcher la résine ou les débris de s'accumuler sur une seule zone de la bande abrasive et aidera également à empêcher la surface d'être brûlée de manière excessive.
Ponçage des bords incurvés
Des courbes internes peuvent être effectuées sur le tambour rotatif (4), comme indiqué.
Ne jamais nettoyer ou faire l'entretien sur la machine lorsque encore connecté à l'alimentation électrique :
Des dommages sur la machine ainsi que des blessures peuvent se produire en raison de la commutation involontaire sur la machine!
Par conséquent : Mettre la machine hors tension et la débrancher de l'alimentation électrique avant tout travail d'entretien ou de nettoyage !
La machine nécessite peu d'entretien. En cas de défauts ou dysfonctionnements, laisser les réparations être faites par des personnes qualifiées. Défauts ou dysfonctionnements qui peuvent affecter la sécurité doivent être réparés immédiatement.
Nettoyer la machine régulièrement après chaque utilisation – cela pour but de prolonger la durée de vie des machines et est une condition préalable pour un environnement de travail sûr. Les travaux de réparation doivent être effectués par des professionnels formés seulement!
Vérifier régulièrement que les avertissements de sécurité de la machine sont présents et sont dans un état bien lisible.
Vérifier avant chaque utilisation le parfait état des dispositifs de sécurité!
Lors du stockage de la machine, ne pas la conserver dans un endroit humide mais dans un endroit protégé de l'influence des conditions météorologiques.
Avant la première utilisation, puis toutes les 100 heures de travail (si besoin, nettoyer auparavant avec une brosse les copeaux et la poussière) appliquer une fine couche d'huile ou de graisse sur toutes les parties mobiles.
Après chaque opération: enlever les copeaux et la poussière de ponçage.
Après 10 heures de fonctionnement : Vérifiez les raccords à vis et serrez-les si nécessaire.
15.2 Changement de bande abrasive
Retirez la table de ponçage ou la butée de la bande de ponçage et le support de la bande de ponçage (9), le cas échéant. Amenez la bande abrasive en position horizontale en desserrant la vis (1), veuillez ne pas retirer complètement la vis. Ensuite, retirez complètement les 2 vis (2,3) et desserrez le levier de tension de la bande abrasive (4) pour relâcher la pré-tension de la bande abrasive (5). Retirez maintenant le couvercle d'aspiration (6), puis la bande abrasive des rouleaux (7). Renouvelez la bande abrasive en plaçant la nouvelle bande abrasive sur les rouleaux. Veuillez faire attention à l'orientation correcte de la bande abrasive. Insérez le couvercle d'aspiration (6), serrez les deux vis (2,3) et serrez la bande abrasive en actionnant le levier de tension de la bande abrasive (4). Maintenant, vous vérifiez le centre de la bande abrasive. La bande abrasive ne doit pas esquiver latéralement lorsque vous tournez, sinon vous devrez procéder à un nouveau réglage, voir chapitre 14.2.1. Réglage de la bande de ponçage.
15.3 Changement de disque de ponçage
Veuillez retirer la table puis le couvercle (1) en desserrant les 4 vis. (Retirez le disque usagé du patin de ponçage (3).) Nettoyez ensuite le disque métallique des résidus d'adhésif. Collez le nouveau disque au centre et appuyez fermement sur le patin de ponçage. Si le disque ne tourne pas correctement, retirez-le et réglez-le à nouveau.
Fixez ensuite le couvercle (1) à la machine en serrant les 4 vis (2) et la table de ponçage.
• Détendez la bande abrasive de la ponceuse à bande. - Rangez la machine dans un endroit sec et bien ventilé.
15.5 Nettoyage
Après chaque utilisation, la machine doit être nettoyée. Retirer copeaux,... avec un outil approprié et pas avec les mains (risque de coupe). Nettoyer aussi de la poussière.
L'utilisation de solvants forts, chimiques ou nettoyeurs abrasifs peut endommager la machine!
Par conséquent : Lors du nettoyage, utiliser seulement si nécessaire de l'eau ou éventuellement un détergent doux.
15.6 Recyclage
Ne pas jeter votre appareil dans la poubelle. Contacter les autorités locales pour obtenir des informations sur les possibilités d'élimination disponibles.
Lorsque vous achetez une nouvelle machine ou un dispositif équivalent à votre revendeur, le revendeur est tenu de recycler votre vieille machine professionnellement.
16 Dépannage
Avant de commencer le travail sur l'élimination des défauts, débrancher la machine de l'alimentation électrique !
| Problème | Cause possible | Solution |
| La machine s'arrête ou ne démarre pas | Interrupteur Marche/Arrêt défectueuxMachine débranchéSurcharge déclenchéFusible grillé ou disjoncteur déclenchéCâble électrique endommagé | Contrôller l'interrupteurContrôller toutes les connexions électriquesLaisser le moteur refroidir et réinitialiser en appuyant sur l'interrupteurChanger le fusible ou réenclencher le disjonteurChanger le câble électrique |
| La machine ralentie lors de son utilisation | Pression exercé sur la bande abrasive trop importante | Exercer moins de pression sur la bande abrasive |
| Mauvais résultat de ponçage | Grains de l'abrasif trop gros | Utiliser un abrasif avec un grain plus fin |
| Usure de l'abrasif trop rapide | Grains de l'abrasif trop fin | Utiliser un abrasif avec un grain plus gros |
| L'angle de ponçage est mauvais | Ajustement de l'angle de ponçage incorrect | Réajuster l'angle |
| Le disque abrasif ne tourne pas comme il faut | Le disque de ponçage est monté de manière excentrique | Centrer correctement le disque de ponçage |
| La bande de ponçage sort de son axe | La bande de ponçage est incorrectement monté | Centrer correctement la bande de ponçage |
| Le matériau brûle pendant le processus de travail | Présence de lubrifiant sur le papier abrasifTrop de pression | Changer l'abrasifRéduire la pression |
DE NOMBREUSES SOURCES D'ERREURS POTENTIELLES PEUVENT ÊTRE ÉLIMINÉES PAR LA CONNEXION EXPÉRTÉE AU RÉSEAU D'ÉLECTRICITÉ.
S'ils estiment ne pas être en mesure d'effectuer correctement les réparations nécessaires ou s'ils ne possèdent pas la formation requise, consultez toujours un atelier de réparation spécialisé pour résoudre le problème.

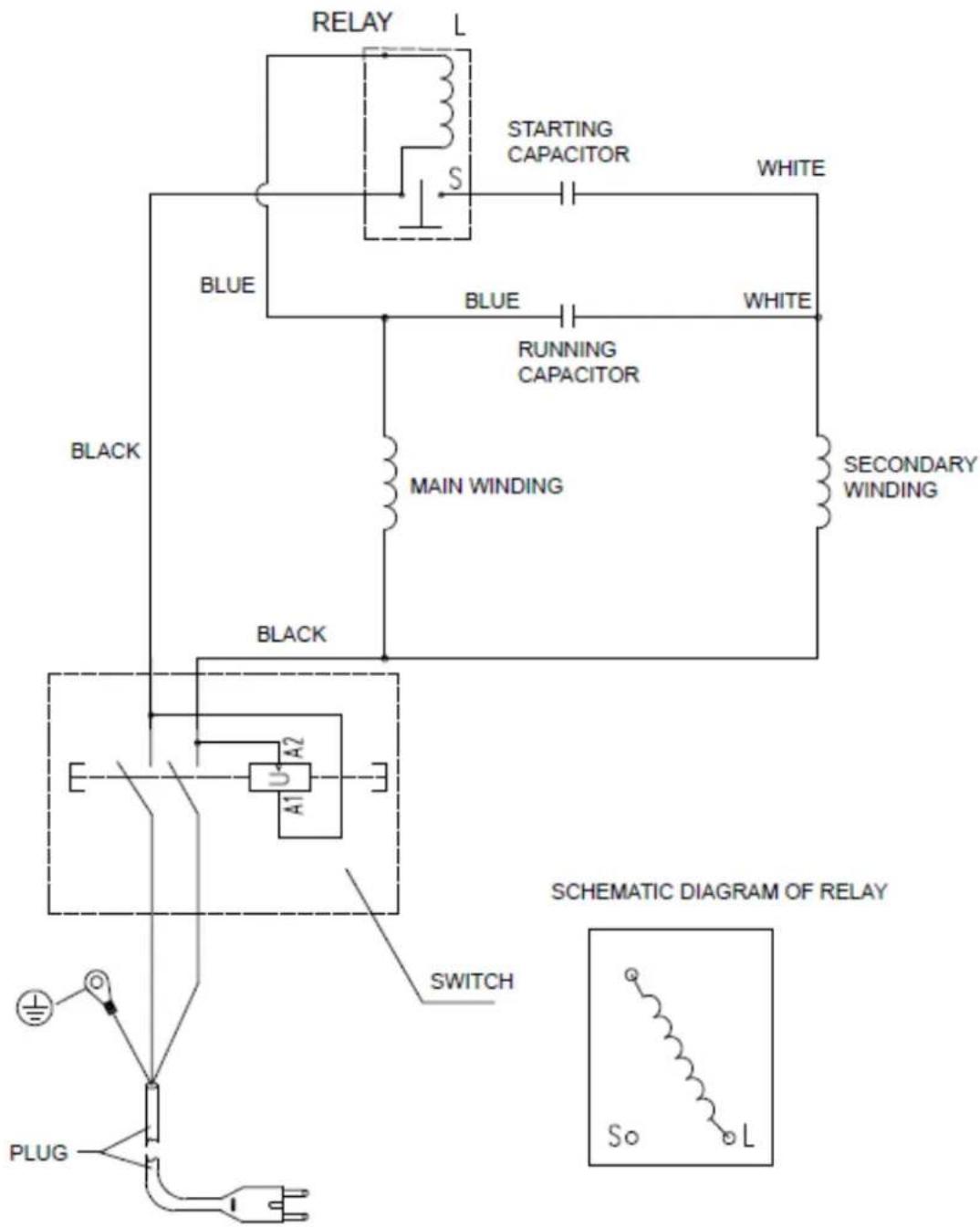

17 Schaltplan / schéma électrique
L'installation de pièces de rechange non d'origine annule la garantie! utiliser toujours des pièces de rechange d'origine !
Pour commander des pièces détachées, s'il vous plaît utiliser le formulaire de service qui est à la fin de ce manuel. Toujours entrer le type de machine et le numéro de la pièce de rechange et le nom de la pièce. Pour éviter les malentendus, il est recommandé une copie du schéma de vue explosée dans lequel vous marquez clairement les pièces de rechange nécessaires.
Vous trouverez notre adresse sur la préface de ce manuel.
Nous déclarons par la présente que l'équipement ci-dessus est conforme aux exigences de santé et de sécurité des directives CE. Cette déclaration devient invalide si des modifications sont faites à la machine sans avoir été coordonnées avec nous.
S'il vous plaît voir notre section dépannage pour la solution initiale de problèmes. N'hésitez pas à contacter votre revendeur ou notre service à la clientèle HOLZMANN.
Les réclamations de garantie fondées sur son contrat d'achat avec votre revendeur HOLZMANN, y compris leurs droits légaux ne sont pas affectées par cette déclaration de garantie.
HOLZMANN-MASCHINEN donne la garantie conformément aux conditions suivantes:
A) La garantie couvre les défauts de fabrication dans l'outil / machine sans frais pour l'utilisateur, à condition que l'on puisse vérifier positivement que l'échec a été causé par des défauts dans les matériaux ou de fabrication.
B) La période de garantie est de 12 mois, qui est réduite à 6 mois pour les outils / machines qui ont une utilisation industrielle. La période de garantie commence à partir du moment où on acquiert un nouvel outil / machine pour l'utilisateur final. La date de début est la date de réception livraison originale ou de la facture en cas d'enlèvement par le client.
C) S'il vous plaît présenter votre demande de garantie à votre revendeur où vous avez acheté l'outil / machine HOLZMANN avec les informations suivantes:
Facture de vente originale et / ou reçu de livraison.
Formulaire de Service (voir la section du manuel) rempli, avec un rapport clair sur les défauts.
Pour commander des pièces : une copie de la vue éclatée respective des parties que vous avez besoin, marquée clairement et sans ambiguïté.
D) La procédure et le lieu de garantie d'exécution est déterminé à la discrétion de Holzmann, et selon le revendeur HOLZMANN. Si aucun des services techniques agréés ne peut réaliser in situ l'intervention, le lieu d'exécution est principalement le Service Center HOLZMANN à Haslach, en Autriche.
Les frais de transport pour les expéditions vers et à partir de notre centre de service ne sont pas inclus dans cette garantie.
E) La garantie ne comprend pas les éléments suivants:
- Pièces d'utilisation / d'usure comme les courroies, les outils fournis, etc., sauf un dommage initial qui doit être réclamé immédiatement après réception et vérification de la machine.
- Défauts dans l'outil / machine causés par la violation des instructions, un montage incorrect, alimentation insuffisante, utilisation impropre, toute altération des conditions environnementales, les conditions de fonctionnement inadéquates, surcharge ou manque d'entretien ou de maintenance.
- Les dommages causés par les manipulations, modifications, ajouts faits à la machine.
- Défauts causés par l'utilisation d'accessoires, de composants ou de pièces de rechange qui ne sont pas pièces originales Holzmann.
- De légers écarts ou des changements mineurs dans l'apparition de l'outil / machine, qui n'affectent pas la fonctionnalité de la qualité spécifiée ou la valeur de celui-ci.
- Défauts résultant de l'utilisation commerciale des outils / machines - basé sur sa construction et sa puissance - ne sont pas conçus et construits pour être utilisés pour de charges continues industrielles / commerciales.
- Les réclamations autres que le droit de corriger les défauts de l'outil nommé dans ces conditions de garantie ne sont pas couvertes par notre garantie.
- Cette garantie est volontaire. Par conséquent, les services fournis par la garantie ne prolongent ni ne renouvellent la période de garantie de l'outil ou de la pièce remplacée.
Disponibilite du service et de pièces détachées
Après l'expiration de la garantie, les services techniques peuvent effectuer des travaux d'entretien et les réparations nécessaires.
Nous restons également à votre service, avec les pièces de rechange et / ou le service de la machine. Envoyez-nous votre demande de budget pour les pièces détachées / service de réparation, en présentant le Formulaire de Service disponible dans la section finale de ce manuel et l'envoyer à:
Mail: info@holzmann-maschinen.at
FAX: +43 (0) 7289 71562 4
Nous suivons nos produits dans le cadre d'une politique de gestion et de qualité.
Votre opinion nous est essentielle dans notre poursuite de développement de produits et le choix de nos produits. Merci de nous tenir informés à propos de:
- Vos impressions, expériences et suggestions d'amélioration.
- Expériences qui peuvent être utiles pour d'autres utilisateurs et dans la conception du produit.
- Expériences de dysfonctionnements qui se produisent dans des cas bien spécifiques.
Nous aimerions vous demander de noter vos expériences et observations et nous les envoyer par FAX, E-Mail ou par courrier:
Mes expériences:
Name / nom:
Produit :
Date d'achat:
Tel : +43 7289 71562 0
Fax: +43 7289 71562 4
info@holzmann-maschinen.at
