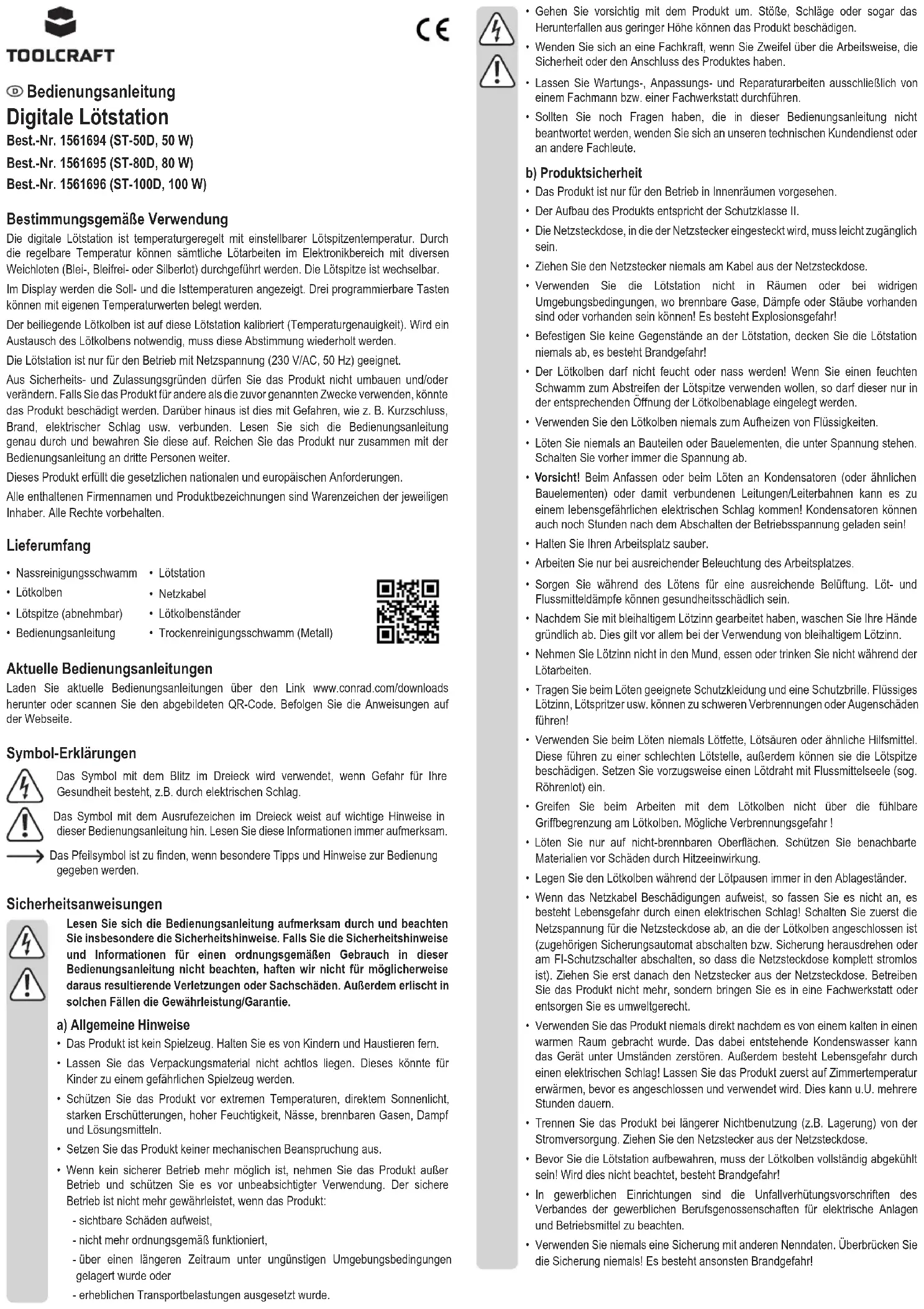

BEDIENUNGSANLEITUNG ST100D Toolcraft

• Gehen Sie vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das Herunterfallen aus geringer Höhe können das Produkt beschädigen.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute. b) Produktsicherheit

• Das Produkt ist nur für den Betrieb in Innenräumen vorgesehen.

• Der Aufbau des Produkts entspricht der Schutzklasse II.

• Die Netzsteckdose, in die der Netzstecker eingesteckt wird, muss leicht zugänglich sein.

• Ziehen Sie den Netzstecker niemals am Kabel aus der Netzsteckdose.

• Verwenden Sie die Lötstation nicht in Räumen oder bei widrigen Umgebungsbedingungen, wo brennbare Gase, Dämpfe oder Stäube vorhanden sind oder vorhanden sein können! Es besteht Explosionsgefahr!

• Befestigen Sie keine Gegenstände an der Lötstation, decken Sie die Lötstation niemals ab, es besteht Brandgefahr!

• Der Lötkolben darf nicht feucht oder nass werden! Wenn Sie einen feuchten Schwamm zum Abstreifen der Lötspitze verwenden wollen, so darf dieser nur in der entsprechenden Öffnung der Lötkolbenablage eingelegt werden.

• Verwenden Sie den Lötkolben niemals zum Aufheizen von Flüssigkeiten.

• Löten Sie niemals an Bauteilen oder Bauelementen, die unter Spannung stehen. Schalten Sie vorher immer die Spannung ab.

• Vorsicht! Beim Anfassen oder beim Löten an Kondensatoren (oder ähnlichen Bauelementen) oder damit verbundenen Leitungen/Leiterbahnen kann es zu einem lebensgefährlichen elektrischen Schlag kommen! Kondensatoren können auch noch Stunden nach dem Abschalten der Betriebsspannung geladen sein!

• Halten Sie Ihren Arbeitsplatz sauber.

• Arbeiten Sie nur bei ausreichender Beleuchtung des Arbeitsplatzes.

• Sorgen Sie während des Lötens für eine ausreichende Belüftung. Löt- und Flussmitteldämpfe können gesundheitsschädlich sein.

• Nachdem Sie mit bleihaltigem Lötzinn gearbeitet haben, waschen Sie Ihre Hände gründlich ab. Dies gilt vor allem bei der Verwendung von bleihaltigem Lötzinn.

• Nehmen Sie Lötzinn nicht in den Mund, essen oder trinken Sie nicht während der Lötarbeiten.

• Tragen Sie beim Löten geeignete Schutzkleidung und eine Schutzbrille. Flüssiges Lötzinn, Lötspritzer usw. können zu schweren Verbrennungen oder Augenschäden führen!

• Verwenden Sie beim Löten niemals Lötfette, Lötsäuren oder ähnliche Hilfsmittel. Diese führen zu einer schlechten Lötstelle, außerdem können sie die Lötspitze beschädigen. Setzen Sie vorzugsweise einen Lötdraht mit Flussmittelseele (sog. Röhrenlot) ein.

• Greifen Sie beim Arbeiten mit dem Lötkolben nicht über die fühlbare Griffbegrenzung am Lötkolben. Mögliche Verbrennungsgefahr !

• Löten Sie nur auf nicht-brennbaren Oberächen. Schützen Sie benachbarte Materialien vor Schäden durch Hitzeeinwirkung.

• Legen Sie den Lötkolben während der Lötpausen immer in den Ablageständer.

• Wenn das Netzkabel Beschädigungen aufweist, so fassen Sie es nicht an, es besteht Lebensgefahr durch einen elektrischen Schlag! Schalten Sie zuerst die Netzspannung für die Netzsteckdose ab, an die der Lötkolben angeschlossen ist (zugehörigen Sicherungsautomat abschalten bzw. Sicherung herausdrehen oder am FI-Schutzschalter abschalten, so dass die Netzsteckdose komplett stromlos ist). Ziehen Sie erst danach den Netzstecker aus der Netzsteckdose. Betreiben Sie das Produkt nicht mehr, sondern bringen Sie es in eine Fachwerkstatt oder entsorgen Sie es umweltgerecht.

• Verwenden Sie das Produkt niemals direkt nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann das Gerät unter Umständen zerstören. Außerdem besteht Lebensgefahr durch einen elektrischen Schlag! Lassen Sie das Produkt zuerst auf Zimmertemperatur erwärmen, bevor es angeschlossen und verwendet wird. Dies kann u.U. mehrere Stunden dauern.

• Trennen Sie das Produkt bei längerer Nichtbenutzung (z.B. Lagerung) von der Stromversorgung. Ziehen Sie den Netzstecker aus der Netzsteckdose.

• Bevor Sie die Lötstation aufbewahren, muss der Lötkolben vollständig abgekühlt sein! Wird dies nicht beachtet, besteht Brandgefahr!

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

• Verwenden Sie niemals eine Sicherung mit anderen Nenndaten. Überbrücken Sie die Sicherung niemals! Es besteht ansonsten Brandgefahr! Bedienungsanleitung Digitale Lötstation Best.-Nr. 1561694 (ST-50D, 50 W) Best.-Nr. 1561695 (ST-80D, 80 W) Best.-Nr. 1561696 (ST-100D, 100 W) Bestimmungsgemäße Verwendung Die digitale Lötstation ist temperaturgeregelt mit einstellbarer Lötspitzentemperatur. Durch die regelbare Temperatur können sämtliche Lötarbeiten im Elektronikbereich mit diversen Weichloten (Blei-, Bleifrei- oder Silberlot) durchgeführt werden. Die Lötspitze ist wechselbar. Im Display werden die Soll- und die Isttemperaturen angezeigt. Drei programmierbare Tasten können mit eigenen Temperaturwerten belegt werden. Der beiliegende Lötkolben ist auf diese Lötstation kalibriert (Temperaturgenauigkeit). Wird ein Austausch des Lötkolbens notwendig, muss diese Abstimmung wiederholt werden. Die Lötstation ist nur für den Betrieb mit Netzspannung (230 V/AC, 50 Hz) geeignet. Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das Produkt beschädigt werden. Darüber hinaus ist dies mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischer Schlag usw. verbunden. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter. Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten. Lieferumfang

• Nassreinigungsschwamm

• Lötspitze (abnehmbar)

• Trockenreinigungsschwamm (Metall) Aktuelle Bedienungsanleitungen Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite. Symbol-Erklärungen Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch elektrischen Schlag. Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam. Das Pfeilsymbol ist zu nden, wenn besondere Tipps und Hinweise zur Bedienung gegeben werden. Sicherheitsanweisungen Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch in dieser Bedienungsanleitung nicht beachten, haften wir nicht für möglicherweise daraus resultierende Verletzungen oder Sachschäden. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie. a) Allgemeine Hinweise

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dampf und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt: - sichtbare Schäden aufweist, - nicht mehr ordnungsgemäß funktioniert, - über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder - erheblichen Transportbelastungen ausgesetzt wurde.Bedienelemente Basisstation SET: TMP:

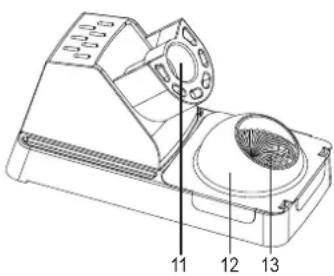

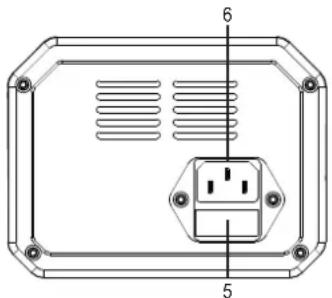

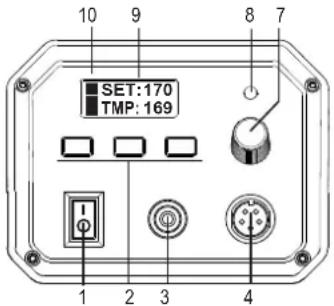

1 Ein/Aus-Schalter 2 Multifunktions- / PRESET-Tasten 3 ESD-Anschluss 4 Lötkolbenanschluss 5 Sicherungsfach 6 Stromanschluss 7 Temperaturregler 8 Status LED für Temperaturregelung 9 Beleuchtetes Display 10 Anzeigebalken für die Abweichung zwischen Soll- und Ist-Wert der Lötspitzentemperatur Lötkolbenständer Lötkolben 11 Lötkolbenhalter 12 Abnehmbare Schutzhaube 13 Nass-/Trockenschwamm (Trockenschwamm abgebildet) 14 Anschlusskabel 15 Heizelement-Verschlussschraube 16 Verschlussschraube Lötspitze 17 Lötspitze (abnehmbar) 18 Lötkolbenstecker Inbetriebnahme a) Lötkolbenständer

• Wählen Sie eine waagerechte, stabile, ausreichend große Fläche aus, die weit genug von entzündlichen Gegenständen entfernt ist.

• Entfernen Sie das Schutzgummi von der Lötspitze des Lötkolbens. Dieses dient nur als Transportschutz und wird nicht mehr benötigt.

• Vergewissern Sie sich, dass die Verschlussschraube an der Lötspitze festgezogen ist (zum Festziehen kein Werkzeug benutzen!).

• Den Trockenreiniger (Messingwolle) oder den Nassreinigungsschwamm in den Behälter legen und mit der abnehmbaren Schutzhaube abdecken.

• Setzen Sie den Lötkolben in den Halter ein. b) Verbinden des Lötkolbens mit der Station

• Stellen Sie sicher, dass die Basisstation nicht an eine Steckdose angeschlossen ist.

• Führen Sie den Stecker des Lötkolbenkabels in den Anschluss an der Basisstation ein und schrauben Sie ihn von Hand fest (keine Werkzeuge verwenden!).

• Verbinden Sie den hochimpendanten Potenzialausgleichsanschluss über ein geeignetes Kabel mit Ihrem ESD-Arbeitsplatz, sofern zutreffend.

• Verbinden Sie den Netzstecker mit einer geerdeten Steckdose. Betrieb Steigt Rauch auf, so handelt es sich hier um das verdampfende Flussmittel, das sich im Inneren des Lots bendet. Achten Sie auf eine ausreichende Belüftung in dem Bereich.

1. Schalten Sie die Lötstation über den Netzschalter ein. Die LED über dem Temperaturregler

(Einstellknopf) sollte blinken und damit den Betrieb der Heizung anzeigen.

2. Stellen Sie am Temperaturregler die gewünschte Lötspitzentemperatur ein (ca. 270 - 360 °C

für bleihaltiges Lot).

3. Alternativ können Sie die Temperatur auch über die Funktionstasten (PRESET 1-3)

durch einfaches Drücken einstellen. Die Tasten sind mit folgenden Temperaturwerten vorprogrammiert: Preset Temperatur (°C) 1 150 (Standby)

Der Lötkolben benötigt etwas Zeit, um auf die eingestellte Temperatur zu kommen. Warten Sie etwa 2 - 3 Minuten, bevor Sie den ersten Lötvorgang durchführen. Während der Aufheizphase blinkt die LED über dem Drehregler in kurzen Abständen. Wenn die eingestellte Temperatur erreicht ist, blinkt die LED in langen Abständen.

4. Nach Beendigung der Lötarbeiten setzen Sie den Lötkolben wieder in den Halter ein.

Schalten Sie die Lötstation ab. Bei Arbeitspausen regeln Sie die Temperatur des Lötkolbens herunter. Dies spart Energie und verlängert die Lebensdauer der Lötspitze. Ein verbrauchter Nass-/Trockenreiniger kann durch einen neuen ausgetauscht werden. Dieser ist als Zubehör (siehe z.B. im Internet unter www.conrad.com auf der jeweiligen Produktseite) erhältlich. Gleiches gilt für den Schwamm. a) Zuordnen von Solltemperaturen zu Tasten Jeder der drei multifunktionalen Tasten können Sie eigene Temperaturen zuweisen. Die Werkseinstellungen werden dadurch überschrieben.

1. Die gewünschte Temperatur stellen Sie mit dem Temperaturregler ein.

2. Drücken Sie die gewünschte PRESET-Taste und halten Sie sie gedrückt fest (PS2 bei

3. Nach etwa einer Sekunde blinkt der eingestellte Wert nach PS2 3 mal und im Display steht

4. Der obere Wert hinter PS1 / PS2 / PS3 zeigt die Solltemperatur für den jeweiligen

5. Nach dem Loslassen der PRESET-Taste wird der neue Wert abgespeichert. Wiederholen Sie

dies bei den übrigen Tasten.

6. Die gespeicherten Werte bleiben auch nach dem Ausschalten erhalten.

b) Korrektur der Lötspitzentemperatur Die Temperaturanzeige wird mit 0 ° Abweichung auf die Lötspitzen kalibriert. Bei Verwendung anderer Lötspitzen weicht die Temperaturanzeige von der tatsächlichen Lötspitzentemperatur ab. Liegt beispielsweise eine Abweichung von 10 °C vor, werden 270 °C als Temperatur angegeben, obwohl die Lötspitze tatsächlich eine Temperatur von 260 °C hat. Diese Abweichung kann an der Lötstation kompensiert werden.

• Halten Sie PRESET 1 und PRESET 3 gleichzeitig gedrückt.

• Lassen Sie beide Tasten los, wenn Folgendes im Display erscheint: - PRESET 1 für negative Werte bis -20 °C drücken. - PRESET 3 für positive Werte bis +30 °C drücken.

• Zum Speichern PRESET 2 drücken. Der Pfeil hinter „TMP“ weist auf eine aktive Wertkorrektur hin (< negativ / > positiv). Ein negativer Wert bedeutet, dass die Lötspitze dem Heizelement Wärme entzieht. Für die Solltemperatur wird eine höhere Wärmeabgabe benötigt. Bei einem positiven Wert ist das Gegenteil der Fall. Nach Ausschalten der Basisstation bleiben die Einstellungen erhalten.

10 9Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2017 by Conrad Electronic SE. *1561694-6_v5_1219_02_dh_m_4L c) Kalibrierung Die Lötstation wurde ab Werk auf den mitgelieferten Lötkolben abgestimmt (kalibriert). Falls der Lötkolben einmal ersetzt oder gewechselt werden muss, ist eine erneute Kalibrierung erforderlich. Der Vorgang dauert ca. 8 Minuten und ist in drei Stufen unterteilt. Stufe 1

1. Schalten Sie die Lötstation aus und lassen Sie den Lötkolben abkühlen.

2. Schließen Sie den neuen Lötkolben an die Basisstation an, und setzen Sie dann die Spitze

3. Halten Sie bei ausgeschaltetem Gerät die Tasten PRESET 1 und PRESET 3 gedrückt.

4. Halten Sie die Tasten weiterhin gedrückt und schalten Sie die Lötstation ein.

5. Lassen Sie beide Tasten los, wenn im Display Folgendes steht:

Das Kalibrierprogramm startet mit einer Aufheizphase. Diese dauert ca. drei Minuten und wird durch einen Countdown von 18 bis 1 in der TMP-Zeile angezeigt. Nach dieser Zeit beträgt die Lötspitzentemperatur ca. 270 bis 400 °C. Stufe 2 Die zweite Stufe startet automatisch.

• Die Temperatur der Lötspitze wird geregelt.

• Dies wird erneut durch einen Countdown von 30 bis 0 angezeigt.

• Nach ca. fünf Minuten ist die Lötspitzentemperatur stabil. Die Temperatur liegt dabei unter 400 °C. Luftzüge müssen beim Kalibrieren vermieden werden. Die Kalibrierung kann dadurch negativ beeinusst werden. Stufe 3 Die dritte Stufe startet automatisch.

• Die Temperaturen werden gemessen und eingestellt.

• Das Display zeigt folgendes Bild.

• Die „TMP“-Zeile zeigt drei Striche, die „SET“ Zeile zeigt den Wert des Temperaturreglers - abhängig von seiner aktuellen Position.

• Messen Sie nun mit einem präzisen Messfühler die Temperatur an der Lötspitze und lesen die tatsächliche Temperatur am Thermometer ab. Verwenden Sie zur Messung einen kleinen Messfühler, da großächige Fühler das Messergebnis verfälschen können. Gut geeignet sind Wärmesensoren vom Typ K.

• Stellen Sie am Temperaturregler den abgelesenen Wert ein. Durch Drehen des Temperaturreglers ändert sich der Wert in der "SET" Linie.

• Drücken Sie ganz kurz die Taste PRESET 2. Das Einstellmenü wird beendet und im Display erscheint die aktuelle Lötspitzentemperatur.

• Auf das Kalibrierende folgt die Meldung "SUCCESS! RESTART" (ERFOLG! NEUSTART).

• Um neu zu starten, schalten Sie die Lötstation aus und an. Falls die Kalibrierung versehentlich gestartet wurde, können Sie diese jederzeit abbrechen, bevor Sie die Taste PRESET 2 drücken. Die eingestellten Werte bleiben erhalten. Austauschen der Lötspitze

1. Schalten Sie die Lötstation aus und lassen Sie den Lötkolben vollständig abkühlen.

2. Lösen Sie die Verschlussschraube für die Lötspitze am Lötkolben und ziehen Sie die

3. Ziehen Sie die Lötspitze vorsichtig und geradlinig vom Keramik-Heizelement des Lötkolbens

4. Setzen Sie eine neue Lötspitze in das Keramik-Heizelement ein.

5. Ziehen Sie die Überwurfmutter anschließend wieder fest. Wenden Sie beim Festdrehen

keine Gewalt an, benutzen Sie kein Werkzeug!

6. Kalibrieren der neuen Spitze (siehe “Kalibrierung").

Das Keramik-Heizelement darf mechanisch nicht belastet werden. Bei einem Bruch des Keramik-Heizelements erlischt die Gewährleistung/Garantie! Reinigung und Pege Die Lötstation ist für Sie bis auf einen gelegentlichen Wechsel einer Lötspitze wartungsfrei.

• Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung und lassen Sie es abkühlen.

• Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemische Lösungsmittel, da diese zu Schäden am Gehäuse und zu Fehlfunktionen führen können.

• Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch. Sicherungswechsel

1. Schalten Sie das Gerät aus. Ziehen Sie dazu den Netzstecker aus der Netzsteckdose.

2. Hinten an der Lötstation bendet sich der Sicherungshalter mit der eingesetzten

3. Ziehen Sie den Sicherungshalter mit einem geeigneten Schraubendreher heraus.

4. Ersetzen Sie die defekte Sicherung durch eine neue Sicherung vom gleichen Typ und mit

den gleichen Werten (siehe Kapitel „Technische Daten“). Sollte die Sicherung nach der Inbetriebnahme der Lötstation erneut auslösen, so schalten Sie die Lötstation aus und ziehen Sie den Netzstecker aus der Netzsteckdose. Betreiben Sie Lötstation nicht mehr, sondern lassen Sie sie von einem Fachmann überprüfen. Entsorgung Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz. Technische Daten Lötstation-Typ ST-50D ST-80D ST-100D Best.-Nr. 1561694 1561695 1561696 Betriebsspannung 230 V/AC, 50 Hz Leistungsaufnahme max. 65 W max. 100 W max. 118 W Lötkolbenspannung 24 V/AC Lötkolbenleistung 50 W 80 W 100 W Lötspitzentemperatur 150 °C bis 450 °C (einstellbar) Aufheizdauer (25 °C bis 450 °C) 120 s 80 s 60 s ESD-/ Potentialausgleichsbuchse Buchsendurchmesser (Ø 4 mm) Sicherungstyp 5 x 20 mm Sicherungswert 250 V, 400 mA, träge 250 V, 630 mA, träge 250 V, 630 mA, träge Gewicht der Lötstation 1.750 g 2.030 g 2.350 g Kabellänge des Lötkolbens ca. 100 cm Abmessungen der Lötstation (B x H x T) 122 x 99 x 178 mm Abmessungen des Lötkolbenständers (B x H x T) 71 x 85 x 158 mm• Maintenance, modications and repairs must only be completed by a technician or an authorised repair centre.
