BEDIENUNGSANLEITUNG ST150 HF Toolcraft

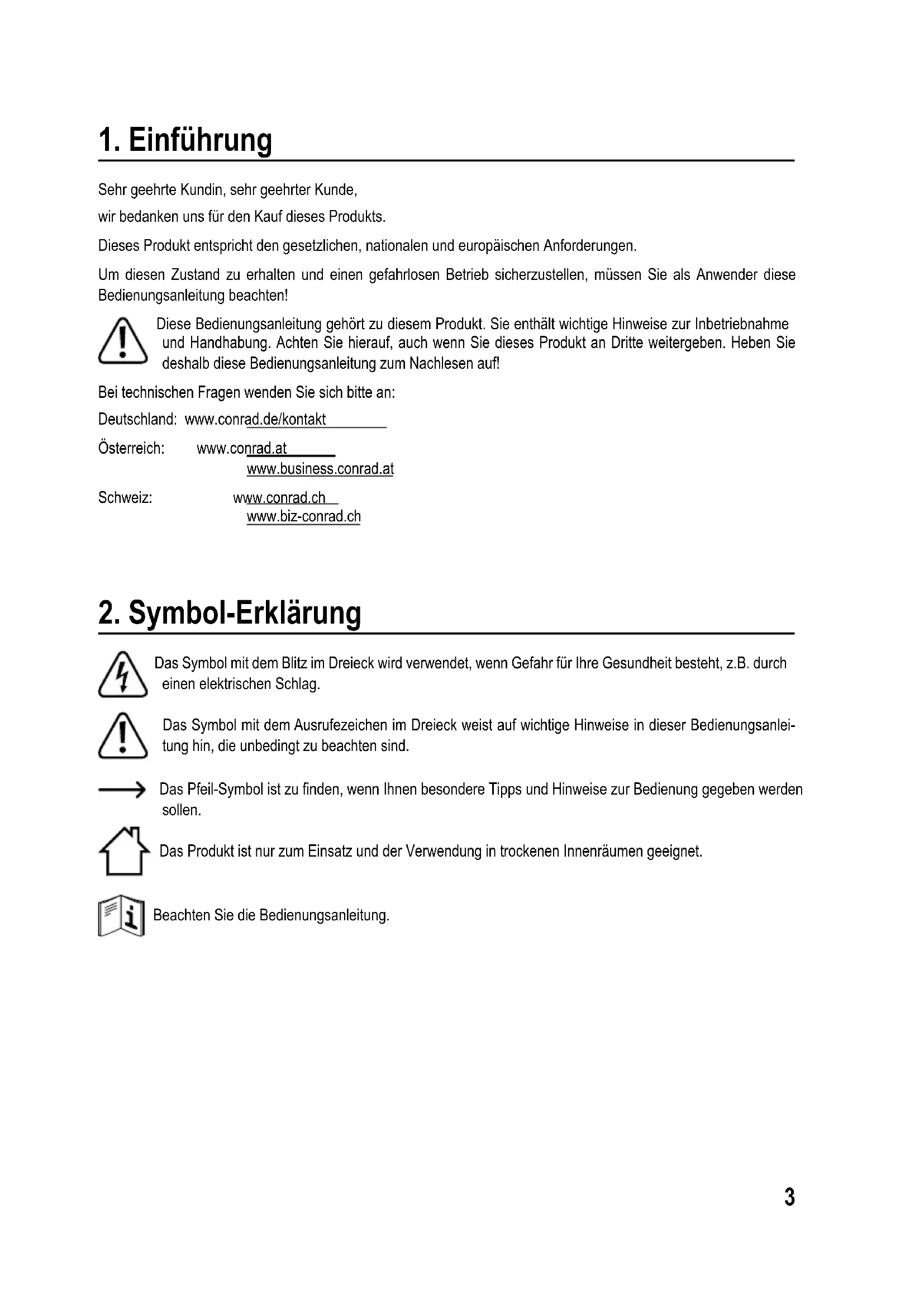

Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Bei technischen Fragen wenden Sie sich bitte an: Deutschland: www.conrad.de/kontakt Österreich: www.conrad.at www.business.conrad.at Schweiz: www.conrad.ch www.biz-conrad.ch

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch einen elektrischen Schlag. Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanlei- tung hin, die unbedingt zu beachten sind. DasPfeil-Symbolistzunden,wennIhnenbesondereTippsundHinweisezurBedienunggegebenwerden sollen. Das Produkt ist nur zum Einsatz und der Verwendung in trockenen Innenräumen geeignet. Beachten Sie die Bedienungsanleitung.4

3. Bestimmungsgemäße Verwendung

Die digitale Lötstation dient für die Durchführung von Lötarbeiten im Elektro- und Elektronikbereich in Verbindung mit diversen Weichloten (Blei-, Bleifrei-/Silberlot). Die Löttemperatur ist einstellbar, die Lötspitze ist wechselbar. Ein großes LC-Display zeigt sowohl die eingestellte Temperatur als auch die aktuell an der Lötspitze gemessene Tem- peratur an. Das verwendete Hochfrequenz-Heizelement bietet eine schnelle Aufheizphase sowie eine präzise Temperaturrege- lung beim Lötvorgang. Drei programmierbare Tasten können mit eigenen Temperaturwerten belegt werden. Es lässt sich auch ein fester, nicht veränderbarer Temperaturwert einstellen, der mit einem Passwort geschützt ist. Die von Ihnen vorgegebene Temperatur kann somit nicht von dem Benutzer des Lötkolbens verstellt werden. Der beiliegende Lötkolben ist auf diese Lötstation kalibriert (Temperaturgenauigkeit). Wird ein Austausch des Lötkol- bens notwendig, kann diese Kalibrierung wiederholt werden. Die Lötstation ist nur für den Betrieb mit der Netzspannung (230 V/AC, 50 Hz) geeignet. Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das Produkt beschädigt werden. Darüber hinaus ist dies mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischer Schlag usw. verbunden. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter. Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

• Lötkolben mit Lötspitze (austauschbar)

• Nassreinigungsschwamm

• Trockenreinigungsschwamm (Metall)

• Bedienungsanleitung Aktuelle Bedienungsanleitungen Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.5

5. Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Hand- habung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/ Garantie. a) Allgemein

• Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/oder Verändern des Pro- dukts nicht gestattet. Zerlegen Sie es niemals (bis auf die in dieser Bedienungsanleitung beschriebenen Arbeiten zum Tausch der Lötspitze oder einer defekten Sicherung sowie dem Reset eines Passworts)!

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Dieses Produkt ist nicht zur Verwendung durch Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder durch Personen ohne entsprechende Erfah- rung oder Kenntnisse vorgesehen, es sei denn, diese werden von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt oder haben von dieser zuvor Anweisungen zum Gebrauch des Geräts erhalten.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährli- chen Spielzeug werden. Erstickungsgefahr!

• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben des Produkts durch geschultes Personal verantwortlich zu überwachen.

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute. b) Netzkabel/Netzspannung/Sicherung

• Der Aufbau des Produkts entspricht der Schutzklasse I. Zum Betrieb des Produkts darf nur eine ord- nungsgemäße Schutzkontakt-Netzsteckdose verwendet werden.

• Stellen Sie vor dem Anschluss der Lötstation sicher, dass die Netzspannung in Ihrer Region mit der Angabe auf dem Typenschild übereinstimmt.

• Die Netzsteckdose, in die das Netzkabel eingesteckt wird, muss leicht zugänglich sein.

• Ziehen Sie den Netzstecker niemals am Kabel aus der Netzsteckdose.6

• Fassen Sie den Netzstecker oder das Netzkabel niemals mit feuchten oder nassen Händen an, es be- steht Lebensgefahr durch einen elektrischen Schlag!

• Wenn das Netzkabel oder die Lötstation Beschädigungen aufweist, so fassen Sie es nicht an, es besteht Lebensgefahr durch einen elektrischen Schlag! Schalten Sie zuerst die Netzspannung für die Netzsteckdose ab, an der das Netzkabel angeschlossen ist (zugehörigen Sicherungsautomat abschalten bzw. Sicherung herausdrehen, anschließend Fehler- stromschutzschalter (FI-Schutzschalter) abschalten, so dass die Netzsteckdose allpolig von der Netz- spannung getrennt ist). Ziehen Sie erst danach den Netzstecker aus der Netzsteckdose.

• Tauschen Sie eine defekte Sicherung nur durch eine baugleiche Sicherung mit den gleichen Nennwerten (Bauart, Spannung, Nennstrom, Auslösecharakteristik) aus. Überbrücken Sie eine defekte Sicherung niemals, es besteht Brandgefahr und die Möglichkeit eines lebensgefährlichen elektrischen Schlages!

• Kontrollieren Sie das Produkt vor jeder Inbetriebnahme auf Beschädigungen. Ist das Produkt beschädigt, so betreiben Sie es nicht mehr. Bringen Sie das Produkt in eine Fachwerkstatt oder entsorgen Sie es umweltgerecht. Ein beschädigtes Netzkabel muss durch ein baugleiches neues Netzkabel ausgetauscht werden. c) Aufstellort

• Die Lötstation darf nur in trockenen, geschlossenen Innenräumen betrieben werden. Sie darf nicht feucht oder nass werden. Bei Feuchtigkeit/Nässe auf dem Netzkabel/Netzstecker bzw. in der Lötstation besteht Lebensgefahr durch einen elektrischen Schlag! Beachten Sie: ImunterenBereichdesLötkolben-HaltersbendetsicheinekleineWanne,inderentwederdermitge- lieferte Trockenreiniger oder ein Schwamm eingelegt werden kann. Dieser Schwamm darf mit Wasser angefeuchtet werden. Die heiße Lötspitze lässt sich an dem Schwamm von Flussmittelresten reinigen. Tauchen Sie die Lötspitze oder den Lötkolben jedoch niemals in oder unter Wasser. Achten Sie beim Anfeuchten des Schwamms darauf, dass niemals Wasser in die Lötstation oder auf den Lötkolben gelangt!

• Vermeiden Sie direkte Sonneneinstrahlung, starke Hitze oder Kälte. Halten Sie die Lötstation fern von Staub und Schmutz.

• Wählen Sie für die Lötstation einen stabilen, ebenen, sauberen und ausreichend großen Standort. Stel- len Sie die Lötstation niemals auf eine brennbare Fläche (z.B. Teppich, Tischdecke). Verwenden Sie immer eine geeignete unbrennbare, hitzefeste Unterlage.

• Halten Sie die Lötstation fern von brennbaren oder leicht entzündlichen Materialien (z.B. Vorhänge).

• Decken Sie die Lüftungsschlitze niemals ab; es besteht Überhitzungs- bzw. Brandgefahr. Achten Sie auf eine ausreichende Belüftung während der Betriebsphase.

• Stecken Sie keine Gegenstände in die Lüftungsschlitze der Lötstation, es besteht Lebensgefahr durch einen elektrischen Schlag!

• StellenSiedieLötstationnichtohnegeeignetenSchutzaufwertvolleMöbeloberächen.Andernfallssind Kratzspuren,Druckstellen,VerfärbungenoderSchmor-/Brandeckenmöglich.

• Das Produkt darf nur an einer Stelle aufgestellt, betrieben oder gelagert werden, an der es für Kinder nicht erreichbar ist. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Verbrennungsgefahr!7

• Vermeiden Sie die Aufstellung in unmittelbarer Nähe von starken magnetischen oder elektromagnetischen Feldern,SendeantennenoderHF-Generatoren.DadurchkanndieSteuerelektronikbeeinusstwerden.

• Stellen Sie sicher, dass die Kabel nicht gequetscht oder durch scharfe Kanten beschädigt werden. Stel- len Sie keine Gegenstände auf die Kabel.

• StellenSiekeinemitFlüssigkeitgefülltenGefäße,VasenoderPanzenaufodernebendieLötstation bzw. das Netzkabel. Wenn diese Flüssigkeiten in die Lötstation gelangen, wird die Lötstation zerstört, außerdem besteht höchste Gefahr eines lebensgefährlichen elektrischen Schlages oder eines Brandes. Ist Flüssigkeit in die Lötstation gelangt, so schalten Sie zuerst die Netzspannung für die Netzsteckdose ab, an der die Lötstation angeschlossen ist (zugehörigen Sicherungsautomat abschalten bzw. Siche- rung herausdrehen, anschließend Fehlerstromschutzschalter (FI-Schutzschalter) abschalten, so dass die Netzsteckdose allpolig von der Netzspannung getrennt ist). Ziehen Sie erst danach den Netzstecker des Netzkabels aus der Netzsteckdose. Betreiben Sie das Produkt anschließend nicht mehr, sondern bringen Sie es in eine Fachwerkstatt oder entsorgen Sie es umweltgerecht. d) Betrieb

• Betreiben Sie die Lötstation nicht in Räumen oder bei widrigen Umgebungsbedingungen, wo brennbare Gase, Dämpfe oder Stäube vorhanden sind oder vorhanden sein können! Es besteht Explosionsgefahr!

• Befestigen Sie keine Gegenstände an der Lötstation, decken Sie die Lötstation niemals ab, es besteht Brandgefahr!

• Vor dem Einschalten der Lötstation muss der Lötkolben an die Lötstation angeschlossen werden.

• StellenSiesicher,dassdieLötspitzeamLötkolbenkorrektangebrachtundxiertist.BetreibenSieden Lötkolben niemals ohne Lötspitze, dies führt zu einer Beschädigung des Heizelements und des Tempe- raturfühlers, Verlust von Gewährleistung/Garantie!

• Schalten Sie die Lötstation aus, bevor Sie sie mit der Netzspannung verbinden. Die Lötstation ist zum Betrieb an der Netzspannung vorgesehen (230 V/AC, 50 Hz). Schließen Sie die Lötstation über das Netzkabel nur an einer ordnungsgemäßen Schutzkontakt-Netzsteckdose des öffentlichen Versorgungs- netzes an.

• ImunterenBereichdesLötkolben-HaltersbendetsicheinekleineWanne,inderentwederdermitgelie- ferte Metall-Trockenreiniger oder alternativ ein Schwamm eingelegt werden kann. Dieser Schwamm darf mit Wasser angefeuchtet werden. Am Metall-Trockenreiniger oder am feuchten Schwamm kann dann später die heiße Lötspitze von Fluss- mittelresten gereinigt werden. Reinigen Sie die heiße Lötspitze jedoch niemals an einem trockenen Schwamm, dadurch wird der Schwamm beschädigt! Der Metall-Trockenreiniger sorgt für eine schonende Lötspitzen-Reinigung und auch für eine längere Lebensdauer der Lötspitzen, da kein Temperaturschock durch das kalte Wasser entstehen kann. Außer- dem verbleibt ein Teil des Lotes auf der Lötspitze.

• Vor dem ersten Gebrauch muss die heiße Lötspitze verzinnt werden. Geben Sie etwas Lötzinn (Röh- renlot mit Flussmittel) auf die Lötspitze (die vorderen 5 mm), so dass sich ein gleichmäßiger Film von Lötzinn auf der Spitze bildet.

• Klopfen Sie Lötzinnreste an der Lötspitze nicht am Gehäuse der Lötstation ab!8

• Verwenden Sie den Lötkolben niemals zum Aufheizen von Flüssigkeiten.

• Löten Sie niemals an Bauteilen oder Bauelementen, die unter Spannung stehen. Trennen Sie das Gerät, an dem Sie Lötvorgänge durchführen wollen, zuerst immer vollständig von der Spannungs-/Stromversor- gung. Prüfen Sie anschließend die Spannungsfreiheit mit einem geeigneten Messgerät und sichern Sie das Gerät gegen unberechtigtes Wiedereinschalten, z.B. mit einem Warnschild. Vorsicht! Beim Anfassen oder beim Löten an Kondensatoren (oder ähnlichen Bauelementen) oder damit ver- bundenen Leitungen/Leiterbahnen kann es zu einem lebensgefährlichen elektrischen Schlag kommen! Kondensatoren können auch noch Stunden nach dem Abschalten der Betriebsspannung geladen sein!

• JenachWerkstückbzw.LötvorgangistdasWerkstückdurchgeeigneteSpannvorrichtungenzuxieren. Dadurch haben Sie beide Hände frei für den Lötvorgang.

• Halten Sie Ihren Arbeitsplatz sauber.

• Arbeiten Sie nur bei ausreichender Beleuchtung des Arbeitsplatzes.

• Sorgen Sie während dem Löten für eine ausreichende Belüftung. Löt- und Flussmitteldämpfe können gesundheitsschädlich sein.

• Nachdem Sie mit bleihaltigem Lötzinn gearbeitet haben, waschen Sie Ihre Hände gründlich ab.

• Nehmen Sie Lötzinn nicht in den Mund, essen oder trinken Sie nicht während der Lötarbeiten.

• Tragen Sie beim Löten geeignete Schutzkleidung und eine Schutzbrille. Flüssiges Lötzinn, Lötspritzer usw. können zu schweren Verbrennungen oder Augenschäden führen!

• Verwenden Sie beim Löten niemals Lötfette, Lötsäuren oder ähnliche Hilfsmittel. Diese führen zu einer schlechten Lötstelle, außerdem können sie die Lötspitze beschädigen. Setzen Sie vorzugsweise einen Lötdraht mit Flussmittelseele (sog. Röhrenlot) ein.

• Greifen Sie beim Arbeiten mit dem Lötkolben nicht über die fühlbare Griffbegrenzung am Lötkolben. Verbrennungsgefahr! Der gesamte vordere Bereich des Lötkolbens ist bei Betrieb (und während der Aufheiz- und Abkühlphase) sehr heiß. Zur Vermeidung von Verbrennungen fassen Sie den Lötkolben nur am Handgriff an.

• LötenSienuraufnicht-brennbarenOberächen.AchtenSieaufbenachbarteMaterialien,dadiesedurch die Hitze beschädigt werden können.

• Betreiben Sie das Produkt nur in gemäßigtem Klima, niemals in tropischem Klima. Beachten Sie für die zulässigen Umgebungsbedingungen das Kapitel „Technische Daten“.

• Betreiben Sie das Produkt niemals gleich dann, wenn es von einem kalten Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen zu Funktionsstörungen oder Beschädigungen führen! Außerdem besteht durch Feuchtigkeit auf der Lötstation, dem Netzkabel oder Netzstecker die Möglichkeit eines lebensgefährlichen elektrischen Schlages! Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor Sie das Produkt in Betrieb neh- men. Dies kann mehrere Stunden dauern!

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt: - sichtbare Schäden aufweist, - nicht mehr ordnungsgemäß funktioniert, - über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder - erheblichen Transportbelastungen ausgesetzt wurde.9

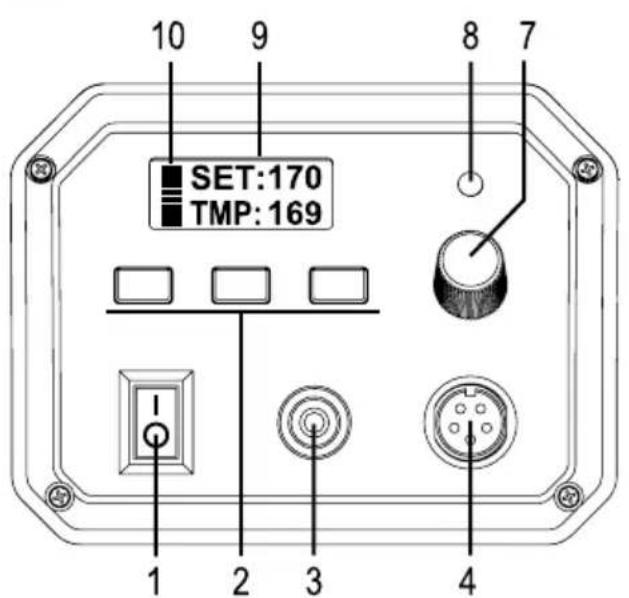

1 Ein-/Ausschalter 2 Bedientasten 3 ESD-Anschluss 4 Anschlussbuchse für Lötkolben 5 Sicherungshalter 6 Netzbuchse zum Anschluss an die Netzspannung 7 Temperaturregler 8 Status-LED für Heizfunkton 9 Beleuchtetes Display 10 Anzeigebalken für die Abweichung zwischen Soll- und Ist-Wert der Lötspitzentemperatur 11 Lötkolbenhalter 12 Abnehmbare Schutzhaube (für Verwendung des Metall-Trockenschwamms) 13 Nass-/Trockenschwamm (Trockenschwamm abgebildet) 14 Anschlusskabel des Lötkolbens 15 Heizelement-Verschlussschraube 16 Überwurfmutter für die Lötspitze 17 Lötspitze (austauschbar) 18 Stecker des Lötkolbens10

7. Aufstellung und Inbetriebnahme

Beachten Sie das Kapitel „Sicherheitshinweise“!

• Wählen Sie für die Lötstation und den Lötkolbenständer eine geeignete waagerechte, stabile, ausreichend große Fläche aus, die weit genug von entzündlichen Gegenständen entfernt ist. StellenSiedenLötkolbenständernichtaufandereGeräte.BendetsichzuvielLötzinnaufderLötspitze, so könnte dieses beim Herausziehen oder Zurückstecken des Lötkolbens auf oder in das Gerät tropfen. Auch beim Reinigungsvorgang an dem Metall-Trockenreiniger oder dem angefeuchteten Nassreinigungs- schwamm könnte es dazu kommen, dass Reste des Lötzinns herausfallen und so in das darunter stehende Gerät gelangen. Gefahr von Kurzschlüssen!

• SchützenSiehitzeempndlicheOberächendurcheinegeeigneteUnterlage.StellenSiedieLötstationundden LötkolbenständerniemalsaufwertvolleMöbeloberächenoderBöden,stellenSiesieniemalsaufeinenTeppich. HaltenSieausreichendAbstandzubrennbarenoderleichtentammbarenGegenständenein(z.B.Vorhänge).

• SolltesichaufderLötspitzedesLötkolbenseineSchutzgummio.ä.benden,soentfernenSiediesen;erdientnur als Transportschutz und wird nicht mehr benötigt.

• Vergewissern Sie sich, dass die Verschlussschraube (16) für die Lötspitze festgezogen ist (zum Festziehen kein Werkzeug benutzen!).

• Setzen Sie den Lötkolben in den Lötkolbenhalter (11) ein.

• Legen Sie den mitgelieferten Metall-Trockenreiniger (Messingwolle) oder alternativ den mit etwas Wasser ange- feuchteten Nassreinigungsschwamm in die dafür vorgesehene Wanne des Lötkolbenständers ein. Bei Verwendung des Metall-Trockenreinigers stecken Sie die Schutzhaube (12) auf den Lötkolbenständer auf. Die Schutzhaube hält den Metall-Trockenreiniger fest, außerdem dient er als Schutz vor Lötspritzern. Bei Verwendung des Nassreinigungsschwamms ist dieser mit Wasser anzufeuchten. Er darf aber nicht zu nass sein, drücken Sie ihn vor der Verwendung aus. Geben Sie von Zeit zu Zeit etwas Wasser auf den Schwamm, damit er nicht austrocknet. Spülen Sie den Schwamm gelegentlich in frischem Wasser aus.

• Verbinden Sie den Stecker (18) des Lötkolbens mit der entsprechenden Anschlussbuchse (4) der Lötstation. Der Stecker passt nur in einer Position, wenden Sie beim Einstecken keine Gewalt an. Schrauben Sie die runde Über- wurfmutter des Steckers von Hand fest (keine Werkzeuge verwenden!).

• Wenn Sie die Lötstation an einem ESD-Arbeitsplatz verwenden, so steht an der Lötstation ein ESD-Anschluss (3) zur Verfügung. Verbinden Sie diesen über ein geeignetes Kabel mit Ihrem ESD-Arbeitsplatz.

• Verbinden Sie die Netzbuchse (6) über das mitgelieferte Netzkabel mit einer ordnungsgemäßen Schutzkontakt- Netzsteckdose.11

a) Ein-/Ausschalten Bevor Sie die Lötstation einschalten, ist in jedem Fall darauf zu achten, dass der Lötkolben an der Lötsta- tion korrekt angeschlossen ist. Mit dem Ein-/Ausschalter (1) kann die Lötstation eingeschaltet (Schalterstellung „I“ = ein) oder ausgeschaltet (Schal- terstellung „O“ = aus) werden. Bei eingeschalteter Lötstation wird das beleuchtete LC-Display (9) aktiviert. b) Lötspitzen-Temperatur einstellen

• Die obere Displayzeile „SET“ zeigt Ihnen den eingestellten Temperaturwert an (Soll-Wert), die untere Displayzeile „TMP“ steht für die per Temperaturfühler im Lötkolben gemessene Temperatur (Ist-Wert).

• Die Status-LED (8) über dem Temperaturregler (7) zeigt an, ob die Heizfunktion aktiviert ist (LED leuchtet) oder nicht (LED ist aus). BendetsichderLötkolbenimLötkolbenhalter(11),sowirddieLEDnurgelegentlichkurzaueuchten,da nur wenig Energie zum Temperaturerhalt benötigt wird. Beim Löten an großen Bauteilen wird die LED sehr oftbzw.sehrlangeaueuchten,dasehrvielEnergiezumAufheizenbenötigtwird.

• EineBalkengrak(10)linksimDisplayzeigtdieTemperaturabweichungzumSollwertan.JemehrBalkendarge- stellt werden, umso größer ist die Abweichung. So können Sie auf dem ersten Blick erkennen, ob der eingestellte Temperatur-Sollwert (obere Displayzeile „SET“) erreicht ist (durch einen Heiz- oder Abkühlvorgang).

• Die Lötspitzen-Temperatur kann über den Temperaturregler (7) im Bereich von 50 °C bis 480 °C eingestellt werden. Alternativ können Sie die Temperatur auch über die drei Bedientasten (2) einstellen (jeweilige Taste kurz drücken). Die Tasten sind in der Werkseinstellung mit folgenden Temperaturwerten vorprogrammiert (veränderbar, siehe Kapitel 9): Taste „1“: 150 °C Taste „2“: 270 °C Taste „3“: 360 °C Beachten Sie: Wenn eine feste Lötspitzentemperatur (mit Passwort-Schutz) programmiert wurde (siehe Kapitel 10. b), so lässt sich die eingestellte Temperatur weder über den Temperaturregler noch über die drei Bedientasten verändern. Wurde ein gespeicherter Temperaturwert über eine der drei Bedientasten aktiviert und Sie wollen die Tem- peratur manuell verändern, so bewegen Sie den Temperaturregler (7) ein Stück nach links oder rechts. Anschließend kann die Temperatur wieder über den Temperaturregler (7) eingestellt werden. Sollte sich der Temperaturregler (7) bereits auf LinksanschlagbendenundSiewolleneineniedrigere Temperatur einstellen, so drehen Sie den Temperaturregler zuerst ein Stück nach rechts im Uhrzeigersinn. Anschließend können Sie den Temperaturwert einstellen. Wenn sich der Temperaturregler (7) bereits auf RechtsanschlagbendetundSiewolleneinehöhere Temperatur einstellen, so drehen Sie den Temperaturregler zuerst ein Stück nach links gegen den Uhrzei- gersinn. Anschließend können Sie den Temperaturwert einstellen. Der Temperaturregler (7) ist nicht direkt mit der Heizfunktion verknüpft (wie bei herkömmlichen analogen Lötstationen), da ja die Temperatur auch über die 3 Tasten gewählt werden kann.12

• Der Lötkolben benötigt etwas Zeit, um den eingestellten Temperaturwert zu erreichen. Während der Aufheizphase bzw. während dem Nachheizvorgang leuchtet bzw. blinkt die Status-LED (8) entsprechend. Steigt Rauch von der Lötspitze auf, so handelt es sich dabei um verdampfende Flussmittel-Reste. Achten Sie auf eine ausreichende Belüftung an Ihrem Arbeitsplatz (z.B. Absauganlage).

• Nach Beendigung der Lötarbeiten setzen Sie den Lötkolben wieder in den Halter (11) ein. Stecken Sie den Lötkolben vollständig in den Halter ein, so dass er nicht versehentlich herausfallen kann, andernfalls besteht Brand- bzw. Verbrennungsgefahr! c) Standby-Funktion Wenn der Lötkolben im Lötkolbenhalter (11) steckt und für etwa 20 Minuten nicht benutzt wird, so aktiviert die Löt- station die Standby-Funktion (der Lötkolben verfügt über einen eingebauten Neigungssensor, über den erkannt wird, dass der Lötkolben nicht benutzt wird). Die Temperatur wird auf 200 °C heruntergeregelt, um Energie zu sparen und die Lötspitze zu schonen. Im Display erscheint die Anzeige „SET: STB“ und „TMP:200“. Achtung! Wenn Sie an der Lötstation eine niedrigere Temperatur als 200 °C eingestellt haben, so wird die Lötstation den Lötkolben bei Aktivierung der Standby-Funktion trotzdem auf 200 °C aufheizen! Um die Standby-Funktion zu beenden, gibt es 2 Möglichkeiten:

• Drücken Sie kurz eine der drei Bedientasten (2). Die Lötstation kehrt zu der zuletzt eingestellten Temperatur zurück (das Drücken der Bedientaste aktiviert nicht die dort gespeicherte Temperatur, es wird nur der Standby-Modus beendet).

• Nehmen Sie den Lötkolben aus dem Lötkolbenhalter heraus (der im Lötkolben integrierte Neigungssensor erkennt eine Bewegung, wodurch die Standby-Funktion des Lötkolbens beendet wird). d) Energiespar-Funktion Wenn der Lötkolben im Lötkolbenhalter (11) steckt und für etwa 40 Minuten nicht benutzt wird, so aktiviert die Lötsta- tion die Energiespar-Funktion (der Lötkolben verfügt über einen eingebauten Neigungssensor, über den erkannt wird, dass der Lötkolben nicht benutzt wird). Im Display erscheint die Anzeige „zzZZZz.. RESTART“. Um die Energiespar-Funktion zu beenden und die Lötstation wieder benutzen zu können, schalten Sie die Lötstation über den Ein-/Ausschalter (1) kurz aus und wieder ein.13

9. Temperaturwerte laden/speichern

Auf den drei Bedientasten (2) lässt sich jeweils ein oft benötigter Temperaturwert speichern, z.B. für unterschiedliche Lötzinn-Sorten oder für SMD-Lötarbeiten. Die drei Bedientasten (2) sind bei Erstinbetriebnahme der Lötstation mit folgenden Temperaturwerten vorprogrammiert: Taste „1“: 150 °C Taste „2“: 270 °C Taste „3“: 360 °C Diese Vorprogrammierung können Sie mit eigenen Temperaturwerten überschreiben. Die von Ihnen gespeicherten Temperaturwerte bleiben auch nach dem Ausschalten der Lötstation erhalten. Wurde ein gespeicherter Temperaturwert über eine der drei Bedientasten (2) aktiviert und Sie wollen die Temperatur manuell verändern, so bewegen Sie den Temperaturregler (7) ein Stück nach links oder rechts. Anschließend kann die Temperatur wieder über den Temperaturregler (7) eingestellt werden. a) Temperaturwert laden Drücken Sie kurz diejenige der drei Bedientasten, deren Temperaturwert Sie laden wollen. In der oberen Displayzeile wird nun der neue Sollwert angezeigt. Wenn dieser höher ist als der aktuell eingestellte Temperaturwert, so startet der Aufheizvorgang (andernfalls warten Sie, bis sich die Lötspitze auf den neuen niedrigeren Wert abgekühlt hat). b) Temperaturwert speichern

• Stellen Sie den gewünschten Temperaturwert (obere Displayzeile „SET“) mit dem Temperaturregler (7) ein. Sollte sich der Temperaturregler (7) bereits auf LinksanschlagbendenundSiewolleneineniedrigere Temperatur einstellen, so drehen Sie den Temperaturregler zuerst ein Stück nach rechts im Uhrzeigersinn. Anschließend können Sie den Temperaturwert einstellen. Wenn sich der Temperaturregler (7) bereits auf RechtsanschlagbendetundSiewolleneinehöhere Temperatur einstellen, so drehen Sie den Temperaturregler zuerst ein Stück nach links gegen den Uhrzei- gersinn. Anschließend können Sie den Temperaturwert einstellen. Der Temperaturregler (7) ist nicht direkt mit der Heizfunktion verknüpft (wie bei herkömmlichen analogen Lötstationen), da ja die Temperatur auch über die 3 Tasten gewählt werden kann.

• Halten Sie die Bedientaste, auf der Sie den Temperaturwert speichern wollen, so lange gedrückt, bis der einge- stellte Wert 3x blinkt und anschließend wieder dauerhaft angezeigt wird. Der neue Temperaturwert ist gespeichert. Lassen Sie die Bedientaste jetzt wieder los. Während der Temperaturwert blinkt, wird links vom Temperaturwert „PS1“, „PS2“ oder „PS3“ angezeigt (abhängig davon, welche Bedientaste gedrückt gehalten wird). Dies zeigt den Speichervorgang an.14

In diesem Modus können Sie drei verschiedene Einstellungen vornehmen:

• Programmierung einer nicht veränderbaren Lötspitzentemperatur Diese Funktion kann beispielsweise verwendet werden, wenn die Lötstation in der Produktion eingesetzt wird und Sie nicht wollen, dass die Temperatur durch den Benutzer verändert wird. Nach dem Einschalten der Lötstation heizt die Lötstation den Lötkolben immer auf die von Ihnen programmierte Lötspitzentemperatur auf. Eine Veränderung der Temperatur durch die Bedientasten (2) oder durch den Tempera- turregler (7) ist nicht möglich.

• Kalibrierung der Lötspitzentemperatur Ab Werk ist der Lötkolben auf die Lötstation kalibriert. Wenn z.B. ein defekter Lötkolben durch einen neuen ersetzt wird, so sollten Sie die Lötspitzentemperatur neu kalibrieren. Auch bei Verwendung einer neuen/anderen Lötspitze ist eine Kalibrierung sinnvoll. Sie benötigen für die Kalibrierung ein geeignetes Temperaturmessgerät, welches eine Temperatur von etwas mehr als360°Cmessenkann.OptimalgeeignetisteinOberächenfühlermitkleinerMessspitze,damitesnichtzueiner Fehlmessung kommt.

• Programmierung eines Passworts Das Passwort wird benötigt, wenn Sie eine nicht veränderbare Lötspitzentemperatur programmieren wollen. Außer- dem verhindert es, dass der Benutzer die von Ihnen fest eingestellte Lötspitzentemperatur über den Einstellmodus verändert. a) Einstellmodus aktivieren/beenden

• Schalten Sie die Lötstation über den Ein-/Ausschalter (1) aus (Schalterstellung „O“ = aus).

• Halten Sie gleichzeitig die beiden Tasten „1“ und „3“ gedrückt und schalten Sie die Lötstation über den Ein-/Aus- schalter ein (Schalterstellung „I“). Im Display wird nun die Firmware-Version angezeigt.

• Lassen Sie die beiden Tasten wieder los. Im Display erscheint das Haupt- menü des Einstellmodus, siehe Bild rechts. „1-ST“ = Programmierung einer nicht veränderbaren Lötspitzentemperatur „2-CAL“ = Kalibrierung der Lötspitzentemperatur „3-CP“ = Programmierung eines Passworts

• Um die jeweilige Einstellfunktion aufzurufen, betätigen Sie die entsprechende Bedientaste „1“, „2“ oder „3“.

• Soll der Einstellmodus beendet werden, so schalten Sie die Lötstation über den Ein-/Ausschalter aus.15 b) Programmierung einer nicht veränderbaren Lötspitzentemperatur

• Aktivieren Sie wie in Kapitel 10. a) beschrieben den Einstellmodus. Falls Sie noch kein Passwort eingestellt haben bzw. die Werkseinstellung „000“ nicht verändert haben, so müssen Sie zuerst ein Passwort programmieren, siehe Kapitel 10. e). Falls das Passwort „000“ lautet, kann die Programmierung der nicht veränderbaren Lötspitzentemperatur nicht durchgeführt werden.

• Wenn das Hauptmenü im Display angezeigt wird, so drücken Sie kurz die Taste „1“. Wenn das Passwort „000“ lautet, so erscheint für wenige Sekunden die Fehlermeldung „SET PASS FIRST!“ (= zuerst Passwort program- mieren) und anschließend wird wieder das Hauptmenü angezeigt. Ändern Sie zunächst das Passwort ab (siehe Kapitel 10. e).

• Im Display erscheint kurz „SET TEMP.“ (= Temperatur einstellen). Anschließend wird „ENT.PASS 000“ (= Passwort eingeben) angezeigt.

• Geben Sie mit den drei Bedientasten (2) das Passwort ein. Taste „1“ = Wert verringern Taste „2“ = Eingabeposition wählen Taste „3“ = Wert erhöhen

• Um die Eingabe zu bestätigen, halten Sie die Taste „2“ länger gedrückt. Das Passwort blinkt dreimal und es er- scheint „SET TEMP 000“ (= Temperatur einstellen).

• Geben Sie mit den drei Bedientasten (2) die gewünschte Lötspitzentemperatur ein. Taste „1“ = Wert verringern Taste „2“ = Eingabeposition wählen Taste „3“ = Wert erhöhen

• Um die Eingabe zu bestätigen, halten Sie die Taste „2“ länger gedrückt. Die Lötspitzentemperatur blinkt dreimal und es erscheint „SET TEMP SUCCESS“ (= Einstellung der Temperatur erfolgreich).

• Nach wenigen Sekunden wechselt die Anzeige zurück ins Hauptmenü, siehe Abbildung in Kapitel 10. a). Soll der Einstellmodus beendet werden, so schalten Sie die Lötstation über den Ein-/Ausschalter aus. Nach dem Ausschalten und erneuten Einschalten der Lötstation wird automatisch auf die eingestellte Löt- spitzentemperatur hochgeheizt. Eine Veränderung der Temperatur durch die Bedientasten (2) oder den Temperaturregler (7) ist nicht mehr möglich. Diese Funktion kann beispielsweise verwendet werden, wenn die Lötstation in der Produktion eingesetzt wird und Sie nicht wollen, dass die Temperatur durch den Benutzer verändert wird. Wie man diese Betriebsart wieder deaktiviert, ist im nächsten Abschnitt c) beschrieben.16 c) Deaktivierung der nicht veränderbaren Lötspitzentemperatur Wenn Sie wie in Kapitel 10. b) beschrieben die nicht veränderbare Lötspitzentemperatur programmiert haben, so heizt die Lötstation den Lötkolben nach dem Einschalten automatisch auf die eingestellte Temperatur hoch. Eine Verände- rung der Temperatur durch die Bedientasten (2) oder den Temperaturregler (7) ist nicht mehr möglich. Um diese Funktion wieder zu deaktivieren, um die Lötstation normal benutzen zu können (Temperatureinstellung über Bedientasten (2) oder Temperaturregler (7) verändern), ist wie folgt vorzugehen:

• Aktivieren Sie wie in Kapitel 10. a) beschrieben den Einstellmodus.

• Wenn das Hauptmenü im Display angezeigt wird, so drücken Sie kurz die Taste „1“.

• Im Display erscheint kurz „SET TEMP.“ (= Temperatur einstellen). Anschließend wird „ENT.PASS 000“ (= Passwort eingeben) angezeigt.

• Geben Sie mit den drei Bedientasten (2) das Passwort ein. Taste „1“ = Wert verringern Taste „2“ = Eingabeposition wählen Taste „3“ = Wert erhöhen

• Um die Eingabe zu bestätigen, halten Sie die Taste „2“ länger gedrückt. Das Passwort blinkt dreimal und es er- scheint „SET TEMP 000“ (= Temperatur einstellen).

• Belassen Sie die Temperatur in der Einstellung „000“, verändern Sie diese nicht. Wird „000“ gespeichert, so wird die Funktion der nicht veränderbaren Lötspitzentemperatur deaktiviert. Jeder andere zulässige Temperaturwert („050“....„480“) verändert nur den nach dem Aus- und Einschalten vorhandenen, festen Temperaturwert. Achten Sie also immer darauf, die Einstellung auf „000“ zu belassen und zu speichern, wenn Sie die Funk- tion deaktivieren wollen!

• Halten Sie die Taste „2“ länger gedrückt. Der Wert „000“ blinkt dreimal und es erscheint „SET TEMP SUCCESS“ (= Einstellung der Temperatur erfolgreich).

• Nach wenigen Sekunden wechselt die Anzeige zurück ins Hauptmenü, siehe Abbildung in Kapitel 10. a).

• Schalten Sie die Lötstation über den Ein-/Ausschalter (1) aus.

• Nach dem erneuten Einschalten der Lötstation lässt sich die Lötspitzentemperatur wieder manuell über die drei Bedientasten (2) oder den Temperaturregler (7) verändern. Soll erneut eine feste, nicht veränderbare Lötspitzentemperatur programmiert werden, so gehen Sie wie in Kapitel 10. b) beschrieben vor.17 d) Kalibrierung Bevor Sie eine Kalibrierung starten, stellen Sie sicher, dass die Lötspitze vollkommen (auf Raumtempera- tur) abgekühlt ist. Die zulässige Temperatur beim Start des Kalibriervorgangs beträgt +23 ±5 °C. Achten Sie außerdem darauf, dass der Lötkolben keinem Luftstrom ausgesetzt ist (Ventilator, Lötrauchabsaugan- lage o.ä.). Andernfalls kann die Kalibrierung nicht durchgeführt werden und es erscheint nach dem Aufruf der Kalibrierfunktion eine Fehlermeldung im Display („CALIBR. FAILED“ = Kalibrierung fehlgeschlagen). Achten Sie darauf, dass der Lötkolben in der Lötkolbenhalterung eingesteckt ist. Nach dem Start der Kalibrierfunktion beginnt die Heizfunktion, die Zieltemperatur beträgt ca. 360 °C.

• Wenn das Hauptmenü im Display angezeigt wird (siehe Abbildung in Kapitel 10. a), so drücken Sie kurz die Taste „2“. Im Display erscheint kurz „CALIBR. MODE“ (= Kalibriermodus). Anschließend wird „ENT.PASS 000“ (= Passwort eingeben) angezeigt.

• Geben Sie mit den drei Bedientasten (2) das Passwort ein (in der Grundeinstellung ab Werk ist „000“ eingestellt; wenn Sie wie in Kapitel 10. e) ein eigenes Passwort programmiert haben, so muss dieses verwendet werden). Taste „1“ = Wert verringern Taste „2“ = Eingabeposition wählen Taste „3“ = Wert erhöhen

• Um die Eingabe zu bestätigen, halten Sie die Taste „2“ länger gedrückt. Das Passwort blinkt dreimal. Anschließend startet die Lötstation den Heizvorgang (die rote Status-LED zeigt dies durch Leuchten/Blinken an) und im Display erscheint „CNT DOWN“ (= Countdown); ein Countdown läuft von 30 bis 1 (30...29...28.....2...1). Wie schon zu Beginn beschrieben, erscheint eine Fehlermeldung im Display („CALIBR. FAILED“ = Kalib- rierung fehlgeschlagen, „TIP MUST BE COLD“ = Lötspitze muss abgekühlt sein), wenn der Lötkolben nicht vollständig abgekühlt ist. Die zulässige Temperatur beim Start des Kalibriervorgangs beträgt +23 ±5 °C. Wenn die Fehlermeldung im Display angezeigt wird, dann schalten Sie die Lötstation aus und warten Sie, bis sich der Lötkolben vollständig abgekühlt hat. Starten Sie anschließend den Kalibriervorgang erneut.

• Der Countdown dauert etwa 5 Minuten, anschließend hat sich die Lötspitzentemperatur stabilisiert. Im Display erscheint die Meldung „MEASURE TIP TEMP“ (= messen Sie die Lötspitzentemperatur). Messen Sie nun mit einem geeigneten Temperaturmessgerät die Lötspitzentemperatur (möglichst nahe derLötspitze).OptimalgeeignetisteinOberächenfühlermitkleinerMessspitze,damitesnichtzueiner Fehlmessung kommt. Die Lötspitze muss sauber sein; achten Sie auch darauf, dass sie gut verzinnt ist.

• Drücken Sie kurz die Taste „2“; die Lötstation beendet die Heizfunktion. Im Display wird „MEAS TEM 000“ (= Gemessene Temperatur eingeben) angezeigt.

• Geben Sie mit den drei Bedientasten (2) die von Ihnen an der Lötspitze gemessene Temperatur ein (zulässiger Eingabebereich: 320 °C bis 400 °C). Taste „1“ = Wert verringern Taste „2“ = Eingabeposition wählen Taste „3“ = Wert erhöhen

• Um die Eingabe zu bestätigen, halten Sie die Taste „2“ länger gedrückt. Die Lötspitzentemperatur blinkt dreimal und es erscheint „CALIBR. SUCCESS“ (= Kalibrierung erfolgreich).18 Falls Sie einen unzulässigen Wert eingegeben haben (zulässig ist wie oben bereits genannt eine Tempe- ratur von 320 °C bis 400 °C), so erscheint die Fehlermeldung „TEMP. ERROR“ (Temperatur-Fehler) im Display. Nach einigen Sekunden wird wieder die Eingabemöglichkeit für die gemessene Temperatur ange- zeigt („MEAS TEM“), siehe oben. Geben Sie eine Temperatur im zulässigen Bereich ein. Wenn Sie keinen korrekten Wert wissen und den Kalibriermodus verlassen wollen, ohne etwas zu speichern, so schalten Sie die Lötstation aus. Starten Sie dann die Kalibrierung erneut, lassen Sie jedoch vorher die Lötspitze auf Raumtemperatur abkühlen (siehe Hinweis am Anfang von Kapitel 10. c).

• Nach wenigen Sekunden wechselt die Anzeige zurück ins Hauptmenü, siehe Abbildung in Kapitel 10. a). Soll der Einstellmodus beendet werden, so schalten Sie die Lötstation über den Ein-/Ausschalter aus. e) Programmierung eines Passworts

• Wenn das Hauptmenü im Display angezeigt wird (siehe Abbildung in Kapitel 10. a), so drücken Sie kurz die Taste „3“. Im Display erscheint kurz „PASSWD. CHANGE“ (= Passwort verändern). Anschließend wird „OLD PASS 000“ (= altes Passwort) angezeigt.

• Geben Sie mit den drei Bedientasten (2) das alte Passwort ein. In der Grundeinstellung ab Werk lautet das Pass- wort „000“. Taste „1“ = Wert verringern Taste „2“ = Eingabeposition wählen Taste „3“ = Wert erhöhen Wenn das Passwort „000“ lautet, kann die Programmierung der nicht veränderbaren Lötspitzentemperatur nicht durchgeführt werden (siehe Kapitel 10. b).

• Um die Eingabe zu bestätigen, halten Sie die Taste „2“ länger gedrückt. Das Passwort blinkt dreimal und es erscheint „NEW PASS 000“ (= neues Passwort).

• Geben Sie mit den drei Bedientasten (2) das neue Passwort ein. Taste „1“ = Wert verringern Taste „2“ = Eingabeposition wählen Taste „3“ = Wert erhöhen

• Um die Eingabe zu bestätigen, halten Sie die Taste „2“ länger gedrückt. Das Passwort blinkt dreimal und es erscheint „VERIFY P 000“ (= Passwort bestätigen).

• Geben Sie mit den drei Bedientasten (2) das neue Passwort zur Bestätigung erneut ein. Taste „1“ = Wert verringern Taste „2“ = Eingabeposition wählen Taste „3“ = Wert erhöhen

• Um die Eingabe zu bestätigen, halten Sie die Taste „2“ länger gedrückt. Das Passwort blinkt dreimal und es erscheint „P CHANGE SUCCESS“ (= Änderung des Passworts erfolgreich).

• Nach wenigen Sekunden wechselt die Anzeige zurück ins Hauptmenü, siehe Abbildung in Kapitel 10. a). Soll der Einstellmodus beendet werden, so schalten Sie die Lötstation über den Ein-/Ausschalter aus. Schreiben Sie sich das Passwort auf. Wenn Sie das Passwort vergessen haben, so kann dieses zwar auf „000“ zurückgesetzt werden; der Vorgang erfordert jedoch das Öffnen der Lötstation. Dies darf nur von Personen durchgeführt werden, die über geeignete elektrotechnische Fachkenntnisse verfügen. Die Vorgehensweise ist in Kapitel 10. f) beschrieben.19 f) Vergessenes Passwort zurücksetzen Haben Sie das Passwort vergessen, das Sie in Kapitel 10. e) eingegeben haben, so müssen Sie zum Zurücksetzen des Passworts die Frontseite der Lötstation abnehmen. Dies darf nur von Personen durchgeführt werden, die über geeignete elektrotechnische Fachkenntnisse verfügen. Bei unsachgemäßer Vorgehensweise besteht nicht nur die Gefahr der Beschädigung der Lötsta- tion, sondern auch Lebensgefahr durch einen elektrischen Schlag. Im Zweifelsfall dürfen Sie das Zurücksetzen nicht selbst durchführen, fragen Sie stattdessen einen Fach- mann. Gehen Sie wie folgt vor:

• Schalten Sie die Lötstation über den Ein-/Ausschalter aus (Schalterstellung „O“ = aus).

• Trennen Sie die Lötstation von der Netzspannung, ziehen Sie den Netzstecker aus der Netzsteckdose. Ziehen Sie danach das Netzkabel aus der Anschlussbuchse (6) der Lötstation. Lassen Sie den Lötkolben angeschlossen.

• Drehen Sie die vier Schrauben an der Frontseite der Lötstation heraus und nehmen Sie den Kunststoffring ab. Anschließend lässt sich die Frontseite mit der daran befestigten Platine vorsichtig nach vorne klappen.

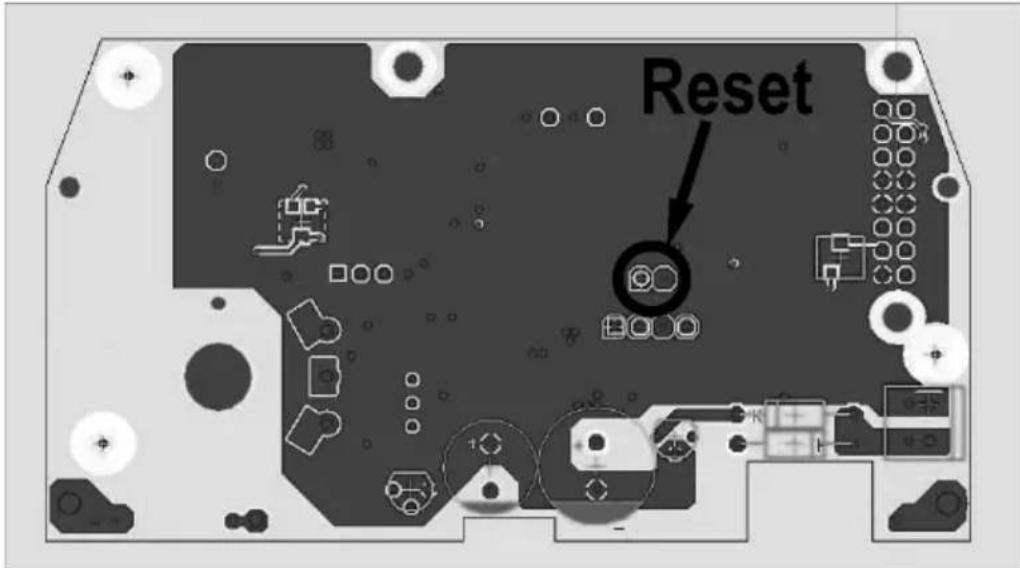

• AufderRückseitederPlatinendenSiezweiKontakte,siehenachfolgendeAbbildung.ZumZeitpunktderErstel- lung dieser Bedienungsanleitung waren diese mit „X5“ beschriftet. Anhand der Abbildung sollten Sie die Kontakte aberauchohneBeschriftungeindeutignden(KreismarkierungimBildbeachten):

• Verbinden Sie diese beiden Kontakte z.B. über eine Steckbrücke/Klemme.

• Platzieren Sie die Platine so, dass sie keinen Kontakt mit dem Metallgehäuse der Lötstation bekommt.

• Verbinden Sie die Lötstation wieder mit der Netzspannung, schalten Sie die Lötstation ein. Fassen Sie dabei nicht in die Lötstation, berühren Sie keine elektrischen Kontakte. Bei Berührung von hoher Spannung führenden Kontakten besteht Lebensgefahr durch einen elektrischen Schlag! Halten Sie die Frontplatte nur am Rand fest. Achten Sie unbedingt darauf, dass die Platine keinen Kontakt mit dem Metallgehäuse der Lötstation bekommt.

• Das LC-Display zeigt nun „PASSWD. RESET!“, das Passwort wurde auf die Werkseinstellung „000“ zurückgesetzt.20

• Schalten Sie die Lötstation aus und trennen Sie sie von der Netzspannung, ziehen Sie den Netzstecker aus der Netzsteckdose. Ziehen Sie danach das Netzkabel aus der Anschlussbuchse der Lötstation.

• Trennen Sie die Verbindung der beiden Kontakte.

• Platzieren Sie die Frontplatte wieder auf der Lötstation. Achten Sie dabei darauf, dass Sie keine Kabel einklemmen. Setzen Sie den Kunststoffring in der richtigen Position auf und schrauben Sie ihn fest. Denken Sie unbedingt daran, vorher die Verbindung der beiden Kontakte zu trennen!

• Verbinden Sie die Lötstation mit der Netzspannung und schalten Sie sie ein.

• Die Lötstation ist jetzt betriebsbereit, das Passwort ist auf die Werkseinstellung „000“ zurückgesetzt.

11. Lötvorgang durchführen

• Wählen Sie die Temperatur entsprechend dem Lötvorgang, den Sie durchführen wollen. Die Temperatur muss in jedem Fall höher liegen als der Schmelzpunkt des Lötzinns. Damit das Lötzinn schnell schmilzt und der Lötvorgang zügig durchgeführt werden kann, sollte an der Lötstation eine um mindestens 50 °C höhere Temperatur eingestellt werden als der Schmelzpunkt des Lötzinns. Ein zu langer Lötvorgang führt bei vielen Bauteilen zu einer Beschädigung durch die lange Hitzeeinwir- kung. Es ist deshalb meist empfehlenswert, eine höhere Lötspitzen-Temperatur zu wählen, um den Lötvor- gang so kurz wie möglich zu halten. Eine zu hohe Temperatur kann aber ebenso zu Problemen bzw. einer Beschädigung des Bauteils führen.

• Müssen größere Mengen Lötzinn erhitzt werden (z.B. für eine große Lötstelle; oder für eine Lötstelle mit guter Wärmeabfuhr wie einem Kühlblech), so kann eine höhere Temperatur eingestellt werden.

• Nach dem Einstellen der gewünschten Temperatur benötigt die Lötstation einige Sekunden Zeit, damit der Heizvor- gang durchgeführt wird und die Lötspitze die gewünschte Temperatur erreicht.

• Ziehen Sie den Lötkolben aus dem Lötkolbenhalter (11) heraus. Fassen Sie den Lötkolben in jedem Fall nur an dem Kunststoff-Griffstück an. Fassen Sie niemals die heiße Spitze bzw. den Metallschaft an, Verbrennungs-/Verletzungsgefahr!

• Wenn das Lot die Lötspitze berührt, sollte dieses schnell schmelzen. Steigt Rauch auf, so handelt es sich hier um dasverdampfendeFlussmittel,dassichimInnerendesLotsbendet(sog.Röhrenlot).

• Regeln Sie bei größeren Lötstellen die Temperatur ggf. nach oben, um den Lötvorgang schneller durchführen zu können. Verwenden Sie die Lötstation in der höchsten Temperatureinstellung nur so lange wie erforderlich, um eine übermäßige Belastung der Lötspitze zu vermeiden.

• Bei Arbeitspausen regeln Sie die Temperatur des Lötkolbens zurück. Dies spart Energie und verlängert die Lebens- dauer der Lötspitze. Die Lötstation aktiviert automatisch nach 20 Minuten Inaktivität die Standby-Funktion (siehe Kapitel 8. c) bzw. nach etwa 40 Minuten Inaktivität eine Energiespar-Funktion (siehe Kapitel 8. d).

• Stecken Sie den Lötkolben beim Aufheizen, Abkühlen und während den Lötpausen immer in den Lötkolbenhalter (11).

Bei Lötpausen oder auch vor dem Ausschalten der Lötstation ist darauf zu achten, dass die Lötspitze gut verzinnt ist.

• Achten Sie auf saubere Lötkontakte des Werkstücks. Verwenden Sie ausschließlich Elektroniklot. Säurehaltiges Lot kann die Lötspitze oder das Werkstück zerstören.21

• Beim Lötvorgang erhitzen Sie die Lötstelle mit der Lötspitze und führen Sie gleichzeitig Lot zu. Nehmen Sie das Lot von der Lötstelle weg; anschließend nehmen Sie die Lötspitze von der Lötstelle. Führen Sie den Lötvorgang zügig durch, da es andernfalls zu Beschädigungen des Werkstücks kommen kann (z.B. abgehobene Leiterbahnen, überhitzte Bauelemente usw.).

• Lassen Sie die Lötstelle nach dem Lötvorgang abkühlen. Bis das Lot fest wird, kann es je nach Größe der Lötstelle etwa 1 - 2 Sekunden dauern. Bewegen Sie in dieser Zeit das eingelötete Bauelement oder Kabel nicht, da es andernfalls zu einer sogenannten „kalten Lötstelle“ kommt. Bei dieser sieht die Lötstelle mattsilber aus und bietet weder einen guten elektrischen Kontakt noch eine gute mechanische Fixierung. Eine einwandfreie Lötstelle glänzt dagegen ähnlich wie Chrom.

• Säubern Sie die Lötspitze gelegentlich von Flussmittelresten (über den Metall-Trockenreiniger oder an einem an- gefeuchteten Schwamm). Streifen Sie die Lötspitze dazu nur kurz ab. Drücken Sie die Lötspitze nicht in den angefeuchteten Schwamm hinein, halten Sie die Lötspitze auch niemals zu lange an bzw. in den Schwamm, da dieser dadurch beschädigt wird. Außerdem würde die Lötstation die Heizleistung unnötig nachregeln. Achten Sie immer darauf, dass der Schwamm ausreichend feucht ist. Reinigen Sie die Lötspitze niemals an einem trockenen Schwamm. Verwenden Sie alternativ zum Schwamm den mitgelieferten Metall-Trockenreiniger. EinemechanischeBeschädigungderLötspitzezerstörtdiedortbendlicheSchutzschichtundsetztdamit die Lebensdauer stark herab. Reinigen Sie die Lötspitze deshalb nicht mit scharfkantigen Gegenständen oder einer Metallbürste.

• Vor dem Beenden der Lötarbeiten ist die Lötspitze von Flussmittelresten reinigen (siehe oben). Anschließend müs- sen Sie die Lötspitze verzinnen. Geben Sie etwas Lötzinn auf die Lötspitze, so dass sich ein gleichmäßiger Film von Lötzinn auf der Spitze bildet. Dies verhindert die Korrosion der Lötspitze. Stecken Sie den Lötkolben anschließend in den Lötkolbenhalter (11) ein. Schalten Sie dann die Lötstation aus (Schalterstellung „O“ = Aus). Der Lötkolben braucht zum vollständigen Abkühlen etwa 10 - 15 Minuten. Fassen Sie in dieser Zeit weder die Lötspitze noch den Ablageständer an, Verbrennungsgefahr! Bevor Sie die Lötstation aufbewahren, muss diese vollständig abgekühlt sein! Wird dies nicht beachtet, besteht Brandgefahr!22

12. Wechsel der Lötspitze

Abhängig von den Lötarbeiten ist eine geeignete Lötspitze zu verwenden (als Zubehör sind verschiedene Lötspitzen bestellbar). PassendesZubehörndenSieunterwww.conrad.com auf der zum Produkt gehörigen Internetseite (Be- stellnummer der Lötstation in der Suchleiste eingeben). Verwenden Sie ausschließlich Lötspitzen, die für die Lötstation empfohlen werden. Beim Einsatz anderer Lötspitzen kann es nicht nur zu einer falschen Temperaturmessung kommen (die tatsächliche Temperatur der Lötspitze stimmt nicht mit der Temperaturanzeige überein), sondern auch zu einer Beschädigung des Heizelements, Verlust von Gewährleistung/Garantie! Beim Arbeiten an kleinen Bauteilen ist eine sehr feine Lötspitze einzusetzen. Werden dagegen Lötarbeiten an größe- renBauteilendurchgeführt,sollteeineLötspitzemitbreiterer/acherSpitzeeingesetztwerden.EinegrößereLötspitze kann mehr Wärme übertragen, wodurch sich der Lötvorgang schneller durchführen lässt. Prinzipbedingt kommt es beim Lötvorgang zu einer mechanischen und auch thermischen Belastung der Lötspitze. Speziell bei sehr feinen Lötspitzen führt dies dazu, dass die Lötspitze mit der Zeit stumpf wird und so kein präziser Lötvorgang an kleinen Bauteilen mehr möglich ist. Die Lebensdauer einer Lötspitze ist abhängig von verschiedenen Faktoren, z.B. können hohe Löttempera- turen zu einer starken Verkürzung der Lebensdauer führen. Der Austausch der Lötspitze ist wie folgt durchzuführen:

• Schalten Sie die Lötstation aus und lassen Sie den Lötkolben vollständig abkühlen.

• Lösen Sie die geriffelte Überwurfmutter (16) am Metallschaft des Lötkolbens und nehmen Sie sie ab. Durch die Aufheiz- und Abkühlvorgänge kann es vorkommen, dass die Überwurfmutter fest sitzt und sich nicht mit der Hand lösen lässt. Lösen Sie die Überwurfmutter (16) in diesem Fall vorsichtig mit einer geeigneten Zange. Wenden Sie aber niemals Gewalt an, da es andernfalls zu einer Beschädigung des Heizelements kommen kann, Verlust von Gewährleistung/Garantie!

• Ziehen Sie die Lötspitze vom Heizelement ab.

• Setzen Sie eine neue Lötspitze auf das Heizelement auf.

• Stecken Sie die Überwurfmutter auf und drehen Sie diese mit der Hand fest. Wenden Sie beim Festdrehen keine Gewalt an!

• Falls Sie ein geeignetes Temperaturmessgerät haben, führen Sie eine Kalibrierung der Lötspitzentemperatur durch, siehe Kapitel 10. d).23

13. Austausch der Sicherung

Die Sicherung schützt das Gerät vor Überlast. Bei normalem Gebrauch sollte die Sicherung nicht auslösen. Ein Auslösen der Sicherung könnte jedoch bei einem defekten Lötkolben oder einem Kurzschluss im Kabel zwischen Lötkolben und Lötstation auftreten. Die Sicherung kann auch bei einem Defekt in der Lötstation auslösen. Gehen Sie zum Austausch einer defekten Sicherung wie folgt vor:

• Schalten Sie die Lötstation aus. Sollte der Lötkolben noch heiß sein, so lassen Sie diesen vollständig abkühlen.

• Trennen Sie die Lötstation von der Netzspannung, ziehen Sie den Netzstecker vollständig aus der Netzsteckdose. Trennen Sie anschließend das Netzkabel vollständig von der Lötstation.

• EntnehmenSiedenSicherungshalter(5)unterhalbderNetzbuchse(6).Dieserkannz.B.miteinemachenSchrau- bendreher vorsichtig herausgehebelt werden.

• Nehmen Sie die Sicherung aus dem Sicherungshalter heraus.

• Kontrollieren Sie die Sicherung z.B. mit einem geeigneten Messgerät (Digitalmultimeter). Ist die Sicherung defekt, so tauschen Sie sie durch eine neue baugleiche Sicherung aus (Sicherungstyp siehe Kapitel „Technische Daten“ am Ende dieser Bedienungsanleitung). VerwendenSieniemalseineSicherungmitanderenSpezikationen.ÜberbrückenSieeinedefekteSiche- rung niemals! Es besteht Brandgefahr!

• Stecken Sie die neue Sicherung in den Sicherungshalter. Stecken Sie den Sicherungshalter zurück in die Lötsta- tion, so dass er einrastet.

• Nehmen Sie die Lötstation wieder in Betrieb (Lötstation mit der Netzspannung verbinden und einschalten). Sollte die Sicherung nach dem Einschalten erneut auslösen, so trennen Sie die Lötstation von der Netz- spannung und lassen Sie anschließend die komplette Lötstation von einem Fachmann prüfen.24

14. Wartung und Pege

• Die Lötstation ist für Sie bis auf einen gelegentlichen Wechsel einer Lötspitze, des Schwamms oder der Sicherung wartungsfrei. Eine Wartung oder Reparatur darf nur vom Fachmann durchgeführt werden.

• Vor einer Reinigung ist die Lötstation auszuschalten und von der Netzspannung zu trennen, ziehen Sie den Netz- stecker aus der Netzsteckdose.

• Lassen Sie den Lötkolben und die Lötstation vollständig abkühlen.

• Äußerlich sollte die Lötstation nur mit einem sauberen, weichen, trockenen Tuch abgewischt werden.

• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da dadurch das Gehäuse angegriffen (Verfärbungen) oder die Funktion beeinträchtigt werden könnte.

• Die Lötspitze benötigt keine spezielle Reinigung. Es genügt, diese während einem Lötvorgang gelegentlich am feuchten Schwamm oder dem Metall-Trockenreiniger von Flussmittelresten oder überschüssigem Lot zu reinigen.

• Bevor Sie die Lötstation ausschalten, muss die Lötspitze gut verzinnt werden. Dies beugt einer Korrosion der Lötspitze vor und erhöht deren Lebensdauer.

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.25

16. Beseitigung von Störungen

Problem Lösungshilfe Keine Anzeige im Display • Ist die Lötstation mit der Netzspannung verbunden und eingeschaltet?

• Hat die Sicherung der Lötstation ausgelöst? Fehlermeldung „H-E“ im Display • Die Lötstation hat einen internen Fehler der Heizelektronik festgestellt („H-E“ = „Heater Error“). Schalten Sie die Lötstation aus und wieder ein.

• Ist der Lötkolben an der Lötstation korrekt angeschlossen?

• Möglicherweise ist der Lötkolben defekt (Kabel, Heizelement oder Temperaturfühler). Fehlermeldung „SE“ im Display

• Die Lötstation hat einen Fehler am Lötkolben festgestellt („SE“ = „Sensor Error“). Ist der Lötkolben an der Lötstation korrekt angeschlossen?

• Möglicherweise ist der Lötkolben defekt (Kabel oder Temperaturfühler). Beim Verringern der Temperatur- einstellung dauert es lange, bis die niedrigere Temperatur erreicht wird

• Dies ist prinzipbedingt und normal. Das Heizelement und die Lötspitze benötigen einige Zeit, bis sie auf die niedrigere Temperatureinstellung abgekühlt sind. Lötzinnwirdnichtüssig • Die Temperatur ist zu niedrig eingestellt.

• Die Wärme des Lötkolbens wird zu schnell abgeleitet (z.B. beim Arbei- ten an größeren Werkstücken). Stellen Sie eine höhere Temperatur ein bzw.verwendenSieeineLötspitzemitgrößerer/achererSpitze.

• Der Lötkolben ist für die Lötarbeiten ungeeignet (z.B. Löten von Dachrinnen).

• Die Lötstation ist nur zum Arbeiten mit Weichloten geeignet. Die eingestellte Temperatur stimmt nicht

• Wenn Sie die Temperatur der Lötspitze mit einem hochwertigen Mess- gerät überprüfen, so kommt es konstruktionsbedingt zu leichten Abwei- chungen (der Temperaturfühler misst die Temperatur im Heizelement, das Messgerät die Temperatur auf der Außenseite der Lötspitze).

• Kalibrieren Sie die Temperatur im Einstellmenü. Die Temperatur kann über die Bedientasten oder den Temperatur- regler nicht eingestellt werden

• Die Lötstation wurde auf eine feste Temperatur programmiert, siehe Kapitel 10. b). Deaktivieren Sie diese Betriebsart, siehe Kapitel 10. c). Rauchentwicklung an der Lötspitze • Während dem Lötvorgang verdampft das Flussmittel, das im Röhrenlot enthalten ist. Dieser Vorgang ist normal. Sorgen Sie für eine ausrei- chende Belüftung am Arbeitsplatz, atmen Sie die Flussmitteldämpfe nicht ein.26

17. Technische Daten

17. Technische gegevens
