BEDIENUNGSANLEITUNG WT 487 TECHNOLINE

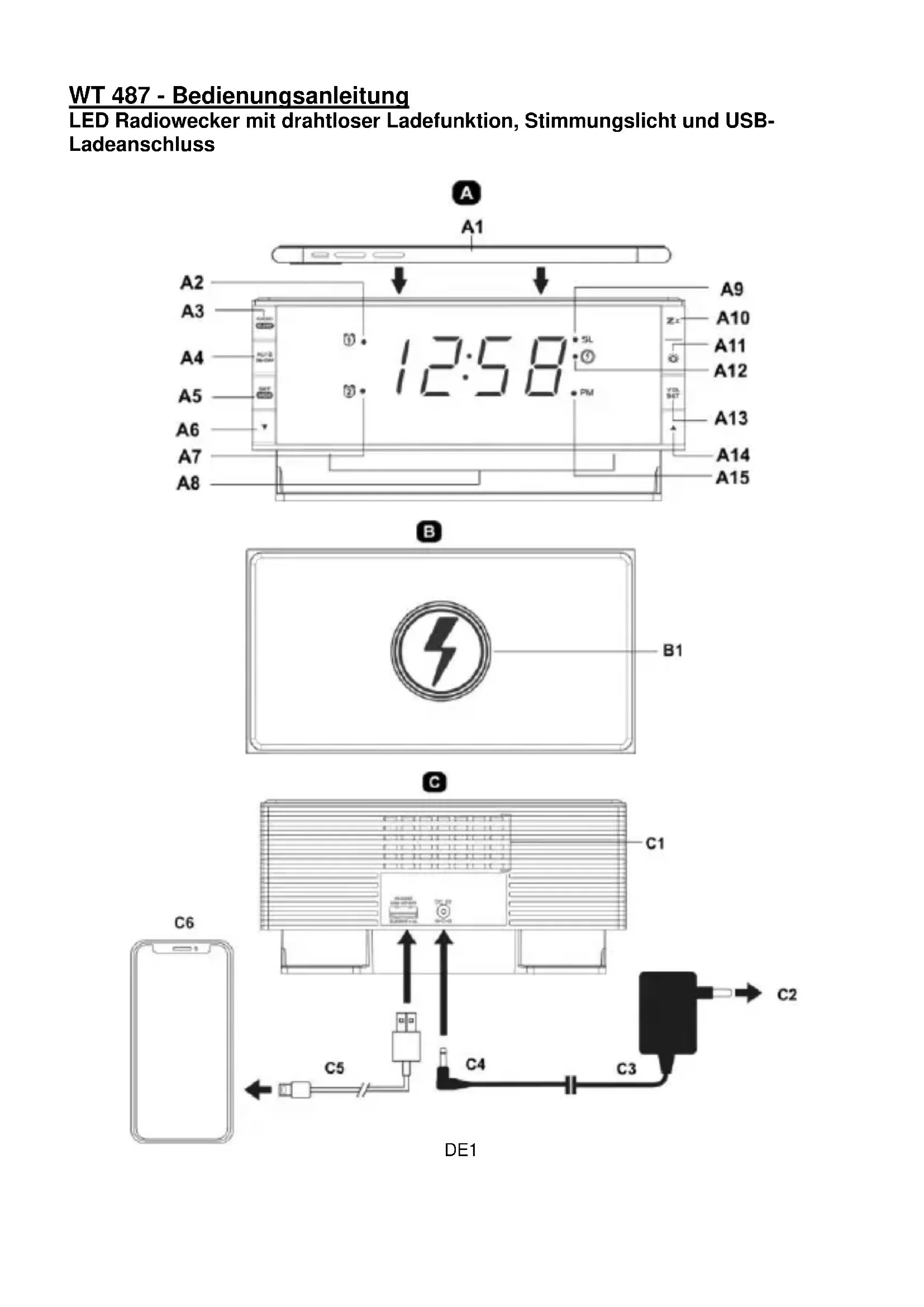

WT 487 - Bedienungsanleitung

LED Radiowecker mit drahtloser Ladefunktion, Stimmungslicht und USB-Ladeanschluss

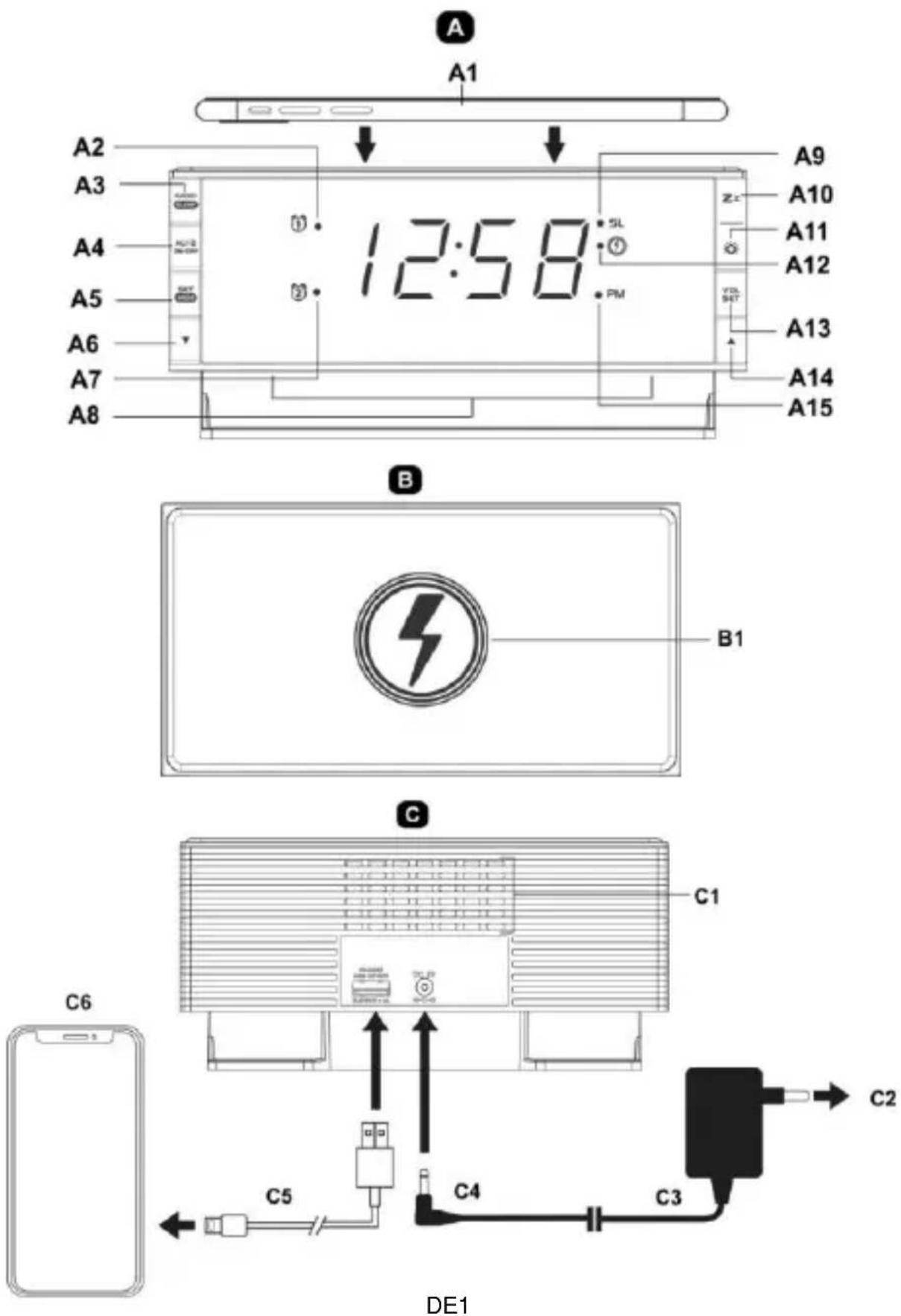

ÜBERSICHT

A-Vorderansicht

A1: Platzieren Sie das mobile Gerät (nicht im Lieferumfang enthalten) zum kabellosen Aufladen hier

A8: Stimmungslicht A9: SLEEP Symbol

A10: SNOOZE Taste A11: DIMMER Taste

A12: Kabelloses Aufladen AN Symbol A13: VOLUME SET Taste

A14: UP Taste A15: PM Symbol (Nachmittagssymbol)

B - Draufsicht

B1:Ladespule (Ladebereich)

C - Rückansicht

C1: Wärmeabgabeöffnung C2: Netzsteckdose

C3: 5V-2500mA AC/DC Netzteil C4: Zur Stromversorgung des Gerätes in DC

Buchse einstecken

C5: USB-Ladekabel (nicht inklusive) C6: Mobile Geräte (gilt nicht für Tablet / iPad)

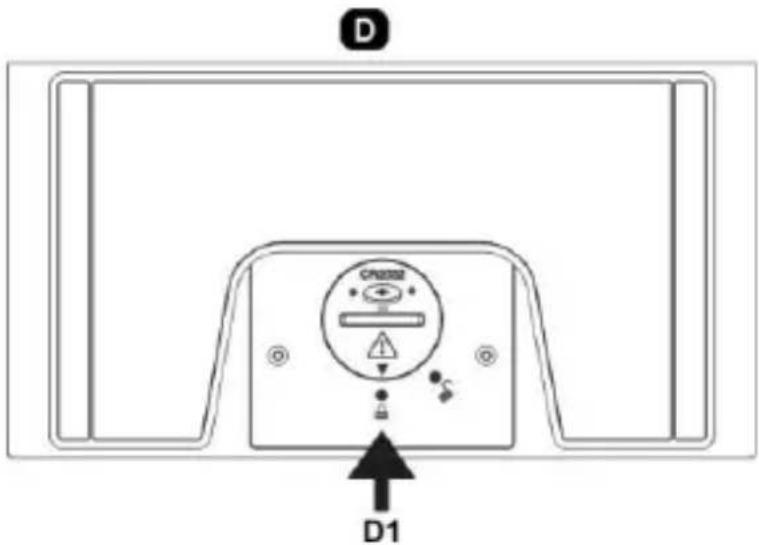

D - Untersicht

D1: Back-up Batterie ( 1x CR2032, nicht inklusive)

Bitte lesen Sie diese Anweisungen sorgfältig durch und bewahren Sie das Handbuch zum späteren Nachschlagen auf.

INBETRIEBNAHME DES RADIWECKERS

Steen Sie das AC/DC Netzteil-Adapter in eine Steckdose und dann die DC-Buchse an die Rückseite des Geräts. Das Display zeigt die voreingestellte Uhrzeit (bei niedriger Helligkeit). Drucken

Sie die feste einmal, um die Zeitanzeige bei Bedarf auf hohe Helligkeit einzustellen.

INSTALLIEREN DER BACKUP-BATTERIE IN IHREM RADIOWECKER

Ihr Radiowecker benötigt eine Lithium-Zellen-Batterie (CR2032) (nicht im Lieferumfang enthalten), um im Falle eines vorübergehenden Stromausfalls Notstrom bereitzustellen.

• Legen Sie ihren Radiwecker mit der Vorderseite nach unten auf eine flache und weiche Oberfläche.
• Drehen Sie die Batterieabdeckung an der Rückseite des Geräts mit einer Münze gegen den Uhrzeigersinn auf.
• Legen Sie eine neue Lithiumbatterie „CR2032" in das Batteriefach ein. Beachten Sie darüber, dass die _n + ^n - Polarität nach oben zeigt.
• Bringen Sie den Batteriefachdeckel wieder an und drehen Sie ihn im Uhrzeigersinn, um ihn zu verriegeln.

Wenn die Stromversorgung unterbrochen wird und Backup-Batterien verwendet werden, bleiben die Uhrzeit und alle Einstellungen Ihres Geräts erhalten. Wecker, Radio, Stimmungslicht und kabelloses Laden Funktionieren nicht und die Zeitanzeige leuchtet nicht.

DIE DRAHTLOSE LADEFUNKTION NUTZEN

These Funktion Funktioniert nur mit mobilen Geräten, die die Qi-Technologie untersätzen.

• Stellen Sie sicher, dass Ihr Radiowecker mit dem im Lieferumfang deses enthaltenen Netzteil (5V-2,5A) verbunden ist. Nicht autorisierte Ladegeräte oder Adapter können Schaden verursachen oder eine Fehlfunktion des drahtlosen Ladegeräts verursachen.
  Zentrierten Sie Ihr Mobilgerät mit der Rückseite nach unten auf dem markierten Ladezielkreis. Die Anzeige für das drahtlose Laden leuchtet.
• Wenn Ihr Mobilgerät nicht ländt, leuchtet die Ladeanzeige nicht. Vergewissern Sie sich, dass Ihr Mobilgerät nicht zuweit aus der Mitte verschoben ist.
  Die Verwendung eines externen drahtlosen Ladeempfängers, der an ein nicht Qi-kompatibles mobiles Gerät angeschlossen ist, kann zu instabilem Laden führen.
• Legen Sie Fremdkörper (Metall) nicht auf die Ladefläche oder während des Ladevorgangs unter dem Mobilgerät ab. Die Anzeige für die drahtlose Ladefunktion blinkt und der Ladevorgang wird unterbrochen.

Hinweis: Der Ladeindikator für das drahtlose Laden informiert Sie über den Status des drahtlosen Ladens:

Ladeindikator	Status	Position des mobilen Geräts	Draufsicht
●	Das Licht leuchtet, das mobile Gerät wird ordnungsgemäß aufgeladen. Stellen Sie sicher, dass die Position Ihres mobilen Geräts auf den Ladebereich des Geräts ausgerichtet ist. Richten Sie Ihr Gerät mit der Rückseite nach unter auf den markierten Ladebereich.	✓	Mobile Geräte
3	Das Licht ist aus, wenn 1 - Ihr Mobilgerät von der drahtlosen Ladefläche entfernt liegt 2 - Ihr Mobilgerät nicht richtig auf die Ladefläche gestellt wurde 3 - Der Radiwecker nicht an eine Steckdose angeschlossen ist. Stellen Sie sicher, dass Ihr Mobilgerät nicht zuweit aus der Mitte verschoben ist. Heben Sie das Mobilgerät von der Ladefläche ab und setzen Sie es ordnungsgemäß wieder auf.	X X	① Ladebereich ② ③ ④
3 !	Das Licht blinkt, wenn aufgrund eines allgemeinen Fehlers nicht ordnungsgemäß geladen wird. Legen Sie während des Lade- vorgangs keine Fremdkörper wie z. B. Metallgegenstände, Magnete und Magnetstreifen- karten zwischen das mobile Gerät und den Zielkreis für draughtloses Laden.	X	⑤ Legen Sie zu keinem Zeitpunkt Fremdkörper (Metall) auf den Ladebereich oder während des Ladevorgangs unter das Mobilgerät

VORSICHT: -

• Platzieren Sie einen externen drahtlosen Ladeempfänger nicht allein auf die drahtlose Ladeoberfläche. Andernfalls kann sich das drahtlose Ladegerät überhitzen und ein Feuer verursichen. Dies kann auch zu schweren Verbrennungen oder Fehlfunktionen des Geräts führen.
• Wenn Sie ein Mobilgerät über einen längeren Zeitraum auf der drahtlosen Ladeflächeplatzieren, kann sich das drahtlose Ladegerät überhitzen und den Ladevorgang beenden.
• Decken Sie die Wärmeabgabeöffnung an der Rückseite des Radioweckers nicht ab oder blockieren Sie diese nicht.
• Wenn das mobile Gerät vollständig aufgeladen ist, entfernen Sie es vom drahtlosen Ladebereich.
• Platzieren Sie keine Fremdkörper wie z. B. Metallgegenstände, Magne, Magnetstreifenkarten, Buroklammern usw. zwischen dem mobilen Gerät und dem drahtlosen Ladebereich. Das mobile Gerät wird möglicherweise nicht richtig aufgeladen oder kann durch Überhitzung beschädigt werden.

Das drahtlose Laden Funktioniert möglicherweise nicht ordnungsgemäß, wenn Sie eine dicke Schutzhülle um Ihr Mobilgerät anbringen. Wenn ihre Schutzhülle dick ist, entfernen Sie diese, bevor Sie Ihr Mobilgerät auf die drahtlose Ladefläche stellen.
- Wenn Sie während des drahtlosen Ladens ein Ladegerät an das mobile Gerät anschließen, ist die Funktion für das drahtlose Laden nicht verfügbar.

MOBILE GERÄTE MIT USB-PORT LADEN

Schlieben Sie das Ladekabel Ihres Mobiltelefons an den USB-Anschluss vom Typ A an der Rückseite des Radioweckers an, und schlieben Sie das andere Ende an Ihr Mobiltelefon an. Der Radiowecker ländt das Mobiltelefon automatisch auf.

Hinweise :

• Verwenden Sie zum Laden das Originalkabel Ihr's Mobiletelefons
• Vergewissern Sie sich, dass das mit ihrem Radiwecker geleiferte Originalnetzteil (5V-2,5A) zur Stromversorgung Ihr's Radiweckers verwendet wird. Bei Verwendung anderen Netzteils wird Ihr Telefon möglicherweise nicht aufgeladen.
• Das Laden von iPad und Notepads ist nicht möglich.
  Das gleichzeitige Aufladen eines Mobilgeräts über den USB-Anschluss und eines anderen Mobilgeräts über das drahtlose Ladegerät verringgert die Ladeeffizienz und verlangert die Ladezeit.

EINSTellen DER UHRZEIT UND SCHLUMMERDAUER (Werkseinstellung der Uhrzeit ist 0:00)

• Drücken Sie die SET Taste im Zeitanzeigemodus und die Stundenziffer "0" blinkt. Drücken Sie die oder die Taste um die Stunde einzustellen.
• Drücken Sie die SET Taste erneut und die Minutenziffer "00" blinkt. Drücken Sie die ▲ oder die Taste um die Minute einzustellen.
• Drücken Sie die SET Taste erneut und drücken Sie die ▲ oder die Taste um zwischen "24Hr" ⇌ "12Hr" zu wahren. Das PM Symbol wird nachmittags im 12Hr Zeitformat angezeigt. Es wird kein AM Symbol angezeigt.
• Drücken Sie die SET Taste erneut und "n05" blinkt. Drücken Sie die ▲ oder die Taste um die Schlummerdauer (von 5 bis 60 Minuten) einzustellen.
• Drücken Sie die SET Taste um die Einstellung zu bestätigen und zu beenden. Die eingestellte Uhrzeit wird nun angezeigt.

Hinweise:

• Der Wecker beendet den Einstellungsmodus, wenn innerhalb von 10 Sekunden keine Taste gedrückt wird.
• Halten Sie die ▲ oder die ▼ Taste gedrückt um die Einstellung zu beschleunigen.

EINSTELLEN VON ALARM 1 UND ALARM 2 (Werkseinstellung der Alarmzeit ist 6:00)

• Halten Sie die AL1-2 /ON-OFF Taste gedrückt, das Symbol und die Stundenziffer "6" blinkt. Drücken Sie die oder die Taste um die Stunde einzustellen. Halten Sie die oder die Taste gedrückt um die Einstellung zu beschleunigen.

• Drücken Sie die AL1-2 /ON-OFF Taste und die die Minutenziffer "00" blinkt. Drücken Sie die oder die Taste um die Minute einzustellen. Halten Sie die oder die Taste gedrückt um die Einstellung zu beschleunigen.

• Drücken Sie die AL1-2 /ON-OFF Taste und der LCD "bu" (Klingelalarm). Drücken Sie die oder die Taste um einen Weckalarm auszuwahlen :- bu = Klingelalarm rd = Radioalarm

• Drücken Sie die AL1-2 /ON-OFF Taste und, Symbol und die Stundenziffer "6" blinkt. Wiederholen Sie die vorgen Schritte 1 bis 3 um Alarm 2 einzustellen.

• Drücken Sie jederzeit die SET Taste, um die Alarmeinstellung zu speichern und den Alarmeinstellungsmodus zu verlassen.

Hinweis: Der Wecker beendet den Einstellungsmodus, wenn innerhalb von 10 Sekunden keine Taste gedrück wird.

ALARM 1 UND ALARM 2 AN- und AUSSCHALTEN

• Drücken Sie die AL1-2 /ON-OFF Taste um Alarm 1 zu aktivieren und die ① LED leuchtet auf.
• Drücken Sie die AL1-2 /ON-OFF Taste erneut um Alarm 2 zu aktivieren und die ② LED leuchtet auf.
• Drücken Sie die AL1-2 /ON-OFF Taste erneut um Alarm 1 und Alarm 2 zu aktivieren und die LED von und leuchnet auf.
• Drücken Sie die AL1-2 /ON-OFF Taste erneut um Alarm 1 und Alarm 2 zu deaktivieren und die LED von und leuchtet nicht mehr.

BEENDEN DES ALARM UND ZURÜCKSETZEN DES ALARMS FÜR DEN NACHSTEN TAG

Wenn Alarm 1 oder Alarm 2 ertont, blinkt das zugehörige Alarmsymbol. Drücken Sie einmal die AL1-2 / ON-OFF Taste, um den Alarm zu stoppen und am{nachsten Tag erneut ausführten zu halten.

Danach bleiben die LED und/oder die LED im Display an.

AKTIVIEREN DER SNOOZE-FUNKTION (die Werkseinstellung der Schlummerdauer sind 5 Minuten)

Wenn der Alarm ertont, drücken Sie die Taste, der Alarm wird vorübergehend stummgeschaltet und nach der eingestillten Schlummerdauer wieder eingeschaltet.

Hinweis: Wenn der zweite Alarm aktiviert wird, während der ersten Alarm ertont oder sich im Schlummermodus befindet, setzt der zweite Alarm den ersten Alarm außer Kraft (der ersten Alarm wird angehalten und wird am nachsten Tag erneut ausgeführht).

DRAHTANTENNE AUSRICHTEN

Ziehen Sie die UKW-Drahtanenne vollständig aus und ändern Sie die Richtung für den besten UKW-Empfang. Nicht die Schutzschicht entfern, an anderen Antennen befestigen oder anbringen.

DAS RADIO NUTZEN

Um das Radio einzuschalten, drücken Sie einmal RADIO / SLEEP Taste. Auf dem Display erscheint "ON" und dann die Radiofrequenzanzeigen in Mhz.
- Drücken Sie die oder die Taste, um das Radio auf den gewünschten Sender einzustellen. Halten Sie die oder die Taste gedrückt, um nach dem{nachsten freien Sender zu suchen.
Um die Lautstärke einzustellen, drücken Sie einmal VOL SET Taste und auf dem Display erscheint „L07". Drücken Sie die ▲ oder die Taste, um die Lautstärke von L01 (Minimum) bis L16 (Maximum) einzustellen.
- Drücken Sie RADIO / SLEEP, um das Radio auszuschalten.

Hinweis: Halten Sie ihren Radiowecker von Leuchtstofflampen oder anderen elektronischen Geräten fern, die das Funksignal stären können.

SPEICHERN VON RADIO-SENDERN

Dieser Radiwecker verfügt über insgesamt 20 voreingestellte Speicherplätze für UKW-Sender. Damit können Sie ihre Lieblingssender voreinstellen und schnell darauf zugreifen.

• Drücken Sie die RADIO / SLEEP Taste, um das Radio einzuschalten. Stellen Sie dann einen UKW-Radiosender ein, den Sie voreinstehen möchten.
• Halten Sie die SET Taste gedrückt, bis „P01“ blinkt. Drücken Sie einmal die SET Taste, um auf „P01“ zu speichern.
• Drücken Sie die ▲ oder die ▼ Taste, um einen anderen Sender auszuwahlen, den Sie voreinstellen möchten (die Radiofrequenz wird angezeigt).
• Halten Sie die SET Taste gedrückt, bis „P02“ blinkt. Drücken Sie einmal, um „P02“ auszuwahlen, und drücken Sie dann einmal SET, um auf „P02“ zu speichern.
  Wiederholen Sie die Schritte 2 bis 4, um Radiosender von P03 bis P20 zu speichern.
  Um einen vorgespeicherten Sender zu entfernen, wiederholen Sie die Schritte 2 bis 4, um einen anderen Sender an seiner Stelle zu speichern.

EINEN VOREINGESTELLTEN RADIOSENDER AUSWÄHLEN

Wenn das Radio eingeschaltet ist, drücken Sie die SET Taste. Drücken Sie dann wiederholt die oder die Taste, um einen voreingestelltener Sender auszuwahlen.

EINSTELLLEN DES SCHLAF-TIMERS

• Wenn das Radio eingeschaltet ist, halten Sie die RADIO/SLEEP Taste gedrückt und die Schlafzeit „05" (5 Minuten) wird im Display angezeigt.
• Drücken Sie wiederholt die RADIO/SLEEP Taste, um einen Zeitraum (in Minutes) zwischen 05.10.15.30.45.60.75.90 oder OFF auszuwahlen.
• Der Radiwecker kehrt in weniger Sekunden automatisch zur Uhrzeitanzeige zusück. Halten Sie die RADIO/SLEEP Taste gedrückt, um die verbleibende Schlafzeit anzuzeigen.
• Drücken Sie einmal die RADIO/SLEEP Taste, um das Radio und die Schlaf-Funktion zu deaktivieren, bevor die Schlafzeit abgelaufen ist.

DIE DIMMERFUNKTION NUTZEN

Drücken Sie im normalen Zeitanzeigemodus die Taste, um die Helligkeit (HI / LO / OFF) der Uhrzeitanzeige einzustellen.

EIN- UND AUSSCHALTEN DES STIMMUNGSLICHTS

Halten Sie die Taste gedrückt, um das Stimmungslicht auszuschalten. Halten Sie die Taste erneut gedrückt, um das Stimmungslicht wieder einzuschalten.

FEHLERBEHEBUNG

Wenn ihre Uhr eine irrelevante Zeit anziegt oder nicht richtig Funktioniert, wird es möglicherweise durch elektrostatice Entladung oder andere Interferenzen verursacht. Trennen Sie das Netzteil von der Rückseite des Geräts, schiben Sie den Batteriefachdeckel auf und nehmen Sie die Batterien hereaus. Schließen Sie dann das Netzteil wieder an und setzen Sie die Batterien wieder ein. Beachten Sie damit die korrekte Polarität +/-. Ihr Gerät wird auf die Standardeinstellungen darüber gesetzt und Sie müssen es erneut einstellen.

• Stellen Sie das Gerät auf einer stabilen Oberfläche auf und halten Sie es von direkter Sonneneinstrahlung, übermöiger Hitze oder Feuchtigkeit fern.
  Schützen Sie ihre Möbel, wenn Sie ihre Geräte auf einem natürlichen Holz- und Lackanstrich platzieren, indem Sie ein Tuch oder ein Schutzmaterial zwischen das Gerät und den Möbeln verwenden.
• Reinigen Sie das Gerät mit einem nur mit milder Seite und Wasser angefeuchteten, weichen Tuch. Stärkere Mittel wie Benzin, Verdünner oder ähnliche Materialien können die Oberfläche des Geräts beschädigten. Vergewissem Sie sich vor dem Reinigen, dass das Gerät nicht angeschlossen ist.
• Mischen Sie keine alten und neuen Batterien. Mischen Sie keine alkalischen, Standard-(Kohle-Zink-) oder wiederaufladbaren Batterien (Nickel-Cadmium).
• Wenn das Gerät über einen längeren Zeitraum, beispielsweise einen Monat oder länger, nicht verwendet wird, entfernen Sie die Batterien, um mögliche Korrosion zu vermeiden. Wenn das Batteriefach korrodiert oder verschmutzt ist, reinigen Sie das Fach gründlich und ersetzen Sie die Batterien.
• Offnen Sie nicht das innere wichtere Gehäuse oder manipulieren Sie keine Komponenten dieser Uhr.
  SchlieBen Sie keine anderen AC/AC- oder AC/DC-Netzteile mit falschen Spezifikationen oder Spannung an.

Hiermit erklart Technotrade, dass sich das Produkt WT487 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlädigen Bestimmungen der Richtlinie 2014/53/EU und ROHS 2011/65/EG befindet. Die Original-EU-Konformitätserklärung finden Sie unter: www.technoline.de/doc/4029665004877

TECHNISCHE DATEN

Alarmdauer 1 Stunde (Radioalarm), 5 Minuten (Alarmton)
Schlummerdauer 5 bis 60 Minuten

Netzteil

HX13-0502500-AG-001

VORSICHTSMAßNAHMEN

• Dieses Gerät ist ausschließlich für den Gebrauch in Innenräumen gedacht.
• Setzen Sie das Gerät nicht extremer Gewalteinwirkung oder Stößen aus.
• Setzen Sie das Gerät nicht hohen Temperatoren, direktem Sonnenlicht, Staub und Feuchtigkeit aus.
• Tauchen Sie das Gerät nicht in Wasser.
• Vermeiden Sie den Kontakt mit atzenden Materialien.
• Werfen Sie das Gerät nicht ins Feuer. Es könnte explodieren.
• Öffnen Sie nicht das Gehäuse und manipulieren Sie nicht bauliche Bestandteile des Geräts.

BATTERIE-SICHERHEITSHINWEISE

• Verwenden Sie nur Alkali-Batterien, keine wiederaufladbaren Batterien.
• Legen Sie die Batterien unter Beachtung der Polarität (+/-) richtig ein.
• Ersetzen Sie stets einen vollständigen Batteriesatz.
• Mischen Sie niemals alte und neue Batterien.
• Entfernen Sie erschöpfte Batterien sofort.
• Entfernen Sie die Batterien bei Nichtnutzung.
  Laden Sie die Batterien nicht auf und werfen Sie sie nicht ins Feuer. Sie konnten explodieren.
• Bewahren Sie die Batterien nicht in der Höhe von Metallobjekten auf, da ein Kontakt einen Kurzschluss verursichen kann.
• Setzen Sie Batterien keinen hohen Temperatures, extremer Feuchtigkeit oder direktem Sonnenlicht aus.
• Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Verschlucken der Batterien kann zum Ersticken führen.

Verwenden Sie das Produkt ausschließlich für den vorgesehenen Zweck!

Hinweispflicht nach dem Batteriegesetz

Altbatterien gehören nicht in den Hausmüll. Wenn Batterien in die Umwelt gelangen, können diese Umwelt- und Gesundheitsschäden zur Folge haben. Sie können gebrauchte Batterien unentgeltlich bei ihrem Handler und Sammelstellen zurückgeben. Sie sind als Verbraucher zur Rückgabe von Altbatterien gesetzlich verpflichtet!

Hinweispflicht nach dem Elektronikgerätegesetz

Laut Elektro- und Elektronikgerätegesetz (ElektroG) besteht Elektroschrott nicht in den Hausmull, sondern ist zu recyceeln oder umweltfreundlich zu entsorgen. Entsorgen Sie ihr Gerät in einen Recycling Container oder an eine lokale Abfallsammelstelle.

Externe Stromversorgung

Veröffentlichte Informationen	Präziser Wert	Einheit
Modell-№	HX13-0502500-AG-001
Eingangsspannung	100-240	V
Eingangs-Wechsel- stromfrequenz	50/60	Hz
Ausgangsspannung	DC 5	V
Ausgangsstrom	2,5	A
Ausgangsleistung	12,5	W
Durchschnittliche aktive Effizienz	≥ 80,21	%
Wirkungsgrad bei niedriger Last (10 %)	79,52	%
Leistungsaufnahme bei Nulllast	≤ 0.1	W

Die relevanten Lastbedingungen sind wie folgt:

Prozentualer Anteil des Ausgangsstroms auf dem Typenschild
Lastzustand 1	100 % ± 2 %
Lastzustand 2	75 % ± 2 %
Lastzustand 3	50 % ± 2 %
Lastzustand 4	25 % ± 2 %
Lastzustand 5	10 % ± 1 %
Lastzustand 6	0 % (Leerlaufzustand)
