Produkttyp	Kabelloser Lüftungsregler (Ventilatorsteuerung)
Modell	AS5020.3
Marke	Protector
Empfängerversorgung	230 V ~, 50/60 Hz, 1 W
Max. Schaltleistung	1800 W (8 A, cos φ = 1)
Funkfrequenz	433,92 MHz
Funkreichweite	Ca. 30 m im Innenbereich
Senderbatterie	1 x 3 V Lithium CR2477
Batterielebensdauer	Ca. 2 Jahre
Max. Anzahl Sender	8
Schutzart	IP20 (nur trockene Räume)
Funktionen	Ein-/Ausschaltung durch Fensteröffnung/-schließung; Schalter OPEN/CLOSE
Abmessungen Empfänger (L x B x H)	Ca. 70 x 50 x 30 mm
Gewicht Empfänger	Ca. 100 g
Abmessungen Sender (L x B x H)	Ca. 50 x 20 x 15 mm
Gewicht Sender	Ca. 20 g
Material	Kunststoff
Garantie	2 Jahre
Pflege und Reinigung	Mit einem trockenen Tuch reinigen; ggf. die Batterie des Senders ersetzen
Sicherheit	Empfänger nicht öffnen; Feuchtigkeit vermeiden; nicht in Krankenhäusern verwenden
Ersatzteile und Reparierbarkeit	Batterie CR2477; optionaler zusätzlicher Sender

Häufig gestellte Fragen - AS5020.3 Protector

Wie installiere ich den Empfänger?

Stecken Sie den Empfänger in eine Steckdose. Schließen Sie das zu steuernde Gerät (z.B. Ventilator) an die Empfängersteckdose an und schrauben Sie die Schutzkappe (S) fest. Die Power-LED leuchtet gelb. Montieren Sie den Sender am Fenster wie im Handbuch beschrieben.

Wie codiere ich den Sender mit dem Empfänger?

Legen Sie die Batterie in den Sender ein. Stecken Sie den Empfänger ein. Drücken Sie die Test/Code-Taste (4) am Empfänger 2 Sekunden lang, bis die Geschlossen-LED rot blinkt. Führen Sie den Magneten einmal an den Sender: Die Sender-LED leuchtet auf und die Empfänger-LED hört auf zu blinken. Die Codierung ist abgeschlossen.

Wie ändere ich die Schaltrichtung (OPEN/CLOSE)?

Ziehen Sie den Empfänger aus der Steckdose. Schieben Sie den Schiebeschalter (1) in die gewünschte Position: OPEN (Ein bei Öffnung) oder CLOSE (Aus bei Öffnung). Stecken Sie den Empfänger wieder ein. Die Umschaltung ist nur im spannungslosen Zustand möglich.

Was tun, wenn der Ventilator sich nicht einschaltet, wenn das Fenster geöffnet wird?

Prüfen Sie, ob der Schiebeschalter in Position OPEN steht. Prüfen Sie den Abstand zwischen Sender und Magnet (max. 7 mm). Stellen Sie sicher, dass die Batterie des Senders richtig eingelegt ist. Überprüfen Sie, ob der Empfänger korrekt codiert ist (die Power-LED leuchtet). Versuchen Sie, den Sender näher an den Empfänger zu bringen.

Wie füge ich einen zusätzlichen Sender hinzu?

Wiederholen Sie den Codierungsvorgang für jeden neuen Sender: Drücken Sie die Test/Code-Taste am Empfänger 2 Sekunden lang bis zum Blinken, dann aktivieren Sie den Sender mit dem Magneten. Sie können bis zu 8 Sender hinzufügen.

Wie lösche ich einen Sender?

Drücken Sie die Test/Code-Taste am Empfänger 2 Sekunden lang, bis die Geschlossen-LED blinkt. Aktivieren Sie den zu löschenden Sender einmal mit dem Magneten. Die Empfänger-LED hört auf zu blinken: Der Sender ist gelöscht.

Wie lösche ich alle Sender?

Drücken Sie die Test/Code-Taste am Empfänger 2 Sekunden lang bis zum Blinken. Drücken Sie die Taste erneut 2 Sekunden lang. Die Power-LED hört auf zu blinken: Alle Sender sind gelöscht.

Welche Batterie für den Sender verwenden?

Verwenden Sie eine Lithium-Batterie vom Typ CR2477 (3 V). Legen Sie sie mit dem Pluspol nach oben ein. Die Lebensdauer beträgt ca. 2 Jahre.

Was tun, wenn die Reichweite unzureichend ist?

Stellen Sie sicher, dass der Empfänger nicht hinter einer Metallverkleidung installiert ist. Vermeiden Sie metallische Hindernisse zwischen Sender und Empfänger. Bringen Sie die beiden Teile gegebenenfalls näher zusammen. Die typische Reichweite beträgt ca. 30 m im Innenbereich.

Kann ich dieses Produkt mit einer Dunstabzugshaube verwenden?

Ja, der Regler ist zur Steuerung von Luftabzugsvorrichtungen wie Dunstabzugshauben konzipiert. Überprüfen Sie, ob die Leistung der Haube 1800 W oder 8 A nicht überschreitet. Montieren Sie den Sender an einem Fenster, damit die Haube bei Fensteröffnung ausgelöst wird.

BEDIENUNGSANLEITUNG AS5020.3 Protector

BETRIEBSANLEITUNG 02

OPERATING INSTRUCTIONS 10

MODE D'EMPLOI 18

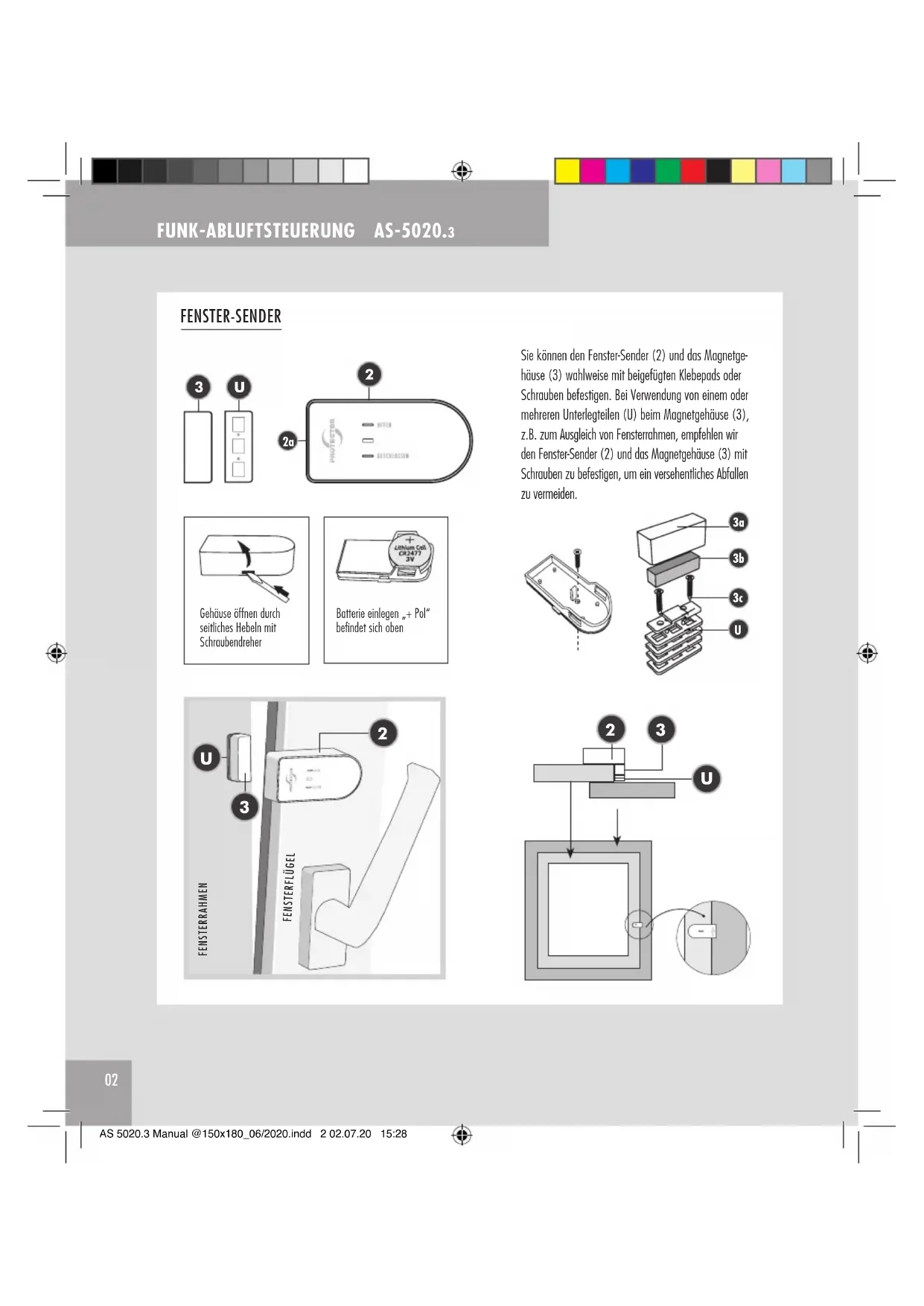

Sie können den Fenster-Sender (2) und das Magnetgehäuse (3) wahlweise mit beigefügten Klebepads oder Schrauben befestigen. Bei Verwendung von einem oder mehreren Unterlegteilen (U) beim Magnetgehäuse (3), z.B. zum Ausgleich von Fensterrahmen, empfehlen wir den Fenster-Sender (2) und das Magnetgehäuse (3) mit Schrauben zu befestigen, um ein versehentliches Abfallen zu vermeiden.

Gehäuse öffnen durch seitliches Hebeln mit Schraubendreher

Lithium Cell CR2477 3V Batterie einlegen „+ Pol“ befindet sich oben

CODE EIN AUS PROTECTOR CODE EIN AUS UMSTECKSICHERUNG muss montiert sein! UMSTECKSICHERUNG muss montiert sein!

FUNK-EMPFÄNGER für die Steckdose

(1) Schiebeschalter Wirkrichtung
(4) Test-Taste/Code-Taste
(5) Netz-LED
(6) LED Gerät Zustand EIN
(7) LED Gerät Zustand AUS
(S) Umstecksicherung

FUNK-SENDER für das Fenster

(2) Fenster-Sender

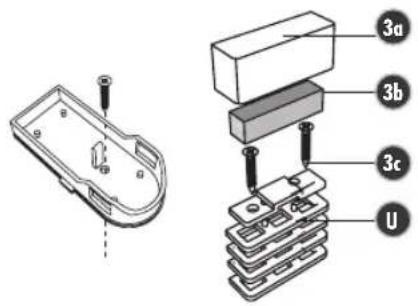

(3) Magnetgehäuse für Fenster-Sender (3a,b,c)
(U) Unterlegteile

-

Batterien und Akkus dürfen nicht in den Hausmüll!

Jeder Verbroucher ist gesetzlich verpflichtet, alle Battenien und Akkus, bei einer Sammelstelle oder im Handel abzugeben, damit sie umweltgerecht entsorgt werden können.

Batterien und Akkus bitte nur entladen abgeben.

FUNK-ABLUFTSTEUERUNG AS-5020.3

Wir danken Ihnen für den Kauf der PROTECTOR Funk-Abluftsteuerung AS-5020.3.

Die Bedienungsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte aus.

ALLGEMEINES

Sie können dieses Gerät als Abluftsteuergerät einsetzen, welches als Hilfsmittel zur Überwachung der Frischluftzufuhr bei Inbetriebnahme eines Abluftgerätes (Dunstabzugshaube, Ventilator, etc...) dient. Die Selbstüberwachung zur Sicherstellung der Frischluftzufuhr kann hiermit nicht ersetzt, sondern nur unterstützt werden. Dieses Gerät schaltet das Abluftsystem nur dann ein, wenn ein Druckausgleich durch Öffnen eines Fensters oder einer Tür erfolgt. Damit kann die zusätzlich nachströmende Frischluft aus dem Außenbereich angesaugt werden.

Außerdem können Sie mit diesem Gerät auch wahlweise Geräte oder Leuchten EIN oder AUS schalten, wenn z.B. eine Tür oder ein Fenster geschlossen oder geöffnet wird. Dadurch lassen sich z.B. die Energiekosten für Heiz- oder Klimageräte deutlich senken.

ACHTUNG!

Der Rollladen muss bei Benutzung dieses Gerätes als Abluftsteuerung geöffnet sein, da sonst nicht genug Frischluft nachströmen kann!

EINSATZ ZUSÄTZLICHER FUNK-SENDER (MAX. 8 STÜCK)

Das Gerät ist durch mehrere Funk-Sender erweiterbar, wodurch die Abzugshaube nicht mehr nur an ein einzelnes Fenster gebunden ist. Jeder einzelne Fenster-Sender kann das Abluftgerät freigeben.

FUNKTIONS-WAHLSCHALTER

Mit dem Schiebeschalter (1) am Funk-Empfänger können Sie zwischen zwei Funktionen (Wirkrichtungen) wählen. In der Schalterposition (OFFEN) wird das angeschlossene Gerät bei geöffnetem Fenster eingeschaltet (z.B. beim Einsatz als Abluftsteuerung). In der Schalter position (GESCHLOSSEN) schaltet bei geöffnetem Fenster das angeschlossene Gerät aus (z.B. Klimaanlage, Heizgerät).

i HINWEIS

Solange der Funk-Empfänger in der Steckdose steckt, ist ein Umschalten nicht möglich. Um die Wirkrichtung umzukehren, muss der Empfänger aus der Steckdose gezogen, Schalter geschaltet und anschließend wieder in die Steckdose gesteckt werden.

MINDESTÖFFNUNG DES FENSTERS

Diese richtet sich nach

a. Der Leistung des Abluftgerätes in m³/h
b. Der Größe des zu öffnenden Fensters in m²
c. Der Größe des Öffnungsspalts am Fenster in cm

(siehe Tabelle 1, Seite 5)

In den meisten Küchen sind rechteckige Kipp-Schwenk fenster eingebaut. Sollte es sich bei dem Fenster um ein z.B. rundes Format handeln, fragen Sie bitte den Installateur und Heizungsbauer oder Elektroinstallateur nach der Berechnung der Mindestöffnung. Die erforderliche Mindestöffnung des rechteckigen Fensters ist als Beispiel in der Tabelle 1 für Kipp-Schwenkstellung ersichtlich.

1. Ermitteln Sie die Abluftluftleistung Ihres Abluftgerätes in m³/h. Sie finden die Abluftluftleistung auf dem Typenschild oder in der Betriebsanleitung Ihres Abluftgerätes (z. B. Dunstabzugshaube).
2. Messen Sie die innere Breite und Höhe des Fensters und errechnen Sie die Fenstergröße in m².
3. Bestimmen Sie anhand der Tabelle aus der Abluftluftleistung und der Fenstergröße das Spalt-Öffnungsmaß (Mindestspaltöffnung Ihres Fensters).
4. Messen Sie in der Kippstellung die obere innere Fenster-Spaltgröße in cm. Die Spaltgröße Ihres Fensters darf das ermittelte Spalt-Öffnungsmaß nicht unterschreiten! Eine größere Spalt- oder Fensteröffnung ist von Vorteil.

$$ \begin{array}{l} (B r e i t e \times H o h e = m ^ {2}; \ z. B. 0, 8 m \times 1, 0 m = 0, 8 m ^ {2}) = F e n s t e r g r ö ß e \ \end{array} $$

		Fensterfläche in m^2
	m^2	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1	1,1	1,2	1,3	1,4	1,5
	cm^2	2000	3000	4000	5000	6000	7000	8000	9000	10000	11000	12000	13000	14000	15000
		Maximal Zulässige Abluftluftleistung in m^3/h
Spalt-Öffnungsmäß	5 cm	199	252	297	337	373	406	437	466	493	519	544	568	591	613
	6 cm	246	311	365	413	456	495	532	567	600	631	661	690	717	744
	7 cm	294	369	432	488	538	585	628	668	707	743	778	811	843	874
	8 cm	342	427	500	563	621	674	723	770	813	855	895	933	970	1005
	9 cm	389	486	567	639	704	763	819	871	920	967	1012	1055	1096	1136
	10 cm	437	544	635	714	786	852	914	972	1027	1079	1128	1176	1222	1266
	11 cm	485	603	702	790	869	942	1009	1073	1133	1191	1245	1298	1348	1397
	12 cm	532	661	770	865	951	1031	1105	1174	1240	1302	1362	1419	1475	1528

(Tabelle 1) Berechnungstabelle zur Bestimmung der Mindestspaltöffnung Ihres Fensters

DE

1. Unterschreitet die Spaltgröße des Fensters den zulässigen Wert für das Spalt-Öffnungsmaß entsprechend der Tabelle, so kann das Fenster eventuell nur in der Schwenkposition das erforderliche Öffnungsmaß erreichen. Auch in der Schwenkposition muss eine Mindestspaltgröße erreicht werden. Der Fenster-Sender muss so angebracht sein, dass die Mindestspaltgröße gesichert ist. Wir empfehlen, die Mindestspaltgröße mit Hilfe eines Abstandhalters zu fixieren.

CODIERUNG ABLUFTSTEUERUNG

Der Funk-Sender ist werkseitig nicht codiert und muss bei der ersten Inbetriebnahme an den Funk-Empfänger angelernt werden. Bitte die Reihenfolge der folgenden Schritte beachten und den Funk-Sender sowie den Magneten griffbereit halten!

i HINWEIS

Ohne Umstecksicherung (S) ist keine Funktion gegeben!

1. Legen Sie im Funk-Sender (2) die Batterie (CR2477) polrichtig ein. Die LED am Funk-Sender leuchtet kurz auf.
2. Stecken Sie den Stecker des zu schaltenden Gerätes (z.B. Dunstabzugshaube) in den Funk-Empfänger, und montieren Sie die Umstecksicherung (S).

3. Danach stecken Sie den Funk-Empfänger in eine Netzsteckdose. Die LED „Netz“ (5) leuchtet gelb und die LED „AUS“ (7) blinkt bei ordnungsgemäßer Funktion des Funk-Empfängers für 30 Sekunden rot. Während dieser Zeit befindet sich der Funk-Empfänger im Lernmodus und es kann ein Funk-Sender angelernt werden.

4. Betätigen Sie den Funk-Sender innerhalb dieser 30 Sek., indem Sie den Magnet (3) einmal an die flache Seite des Funk-Senders (2a) halten und wieder entfernen. Die im Sender eingebaute LED leuchtet auf. Am Funk-Empfänger endet das Blinken der LED „AUS“ (7), und der Anlernvorgang wird abgeschlossen.

5. Jetzt ist der Funk-Sender am Funk-Empfänger angelernt und die AS-5020.3 ist einsatzbereit.

i HINWEIS

Nach jedem Netzausfall geht der Funk-Empfänger für 30 Sekunden in den Lernmodus. Wird kein neuer Fenster-Sender angelernt, bleibt die alte Codierung erhalten.

WEITERE FUNK-SENDER ANLERNEN (MAX. 8 STÜCK)

i HINWEIS

Weitere Funk-Sender werden nur in der Funktion „ODER“ angelernt! D.h. Fenster „1“ ODER Fenster „2“ (3-8) können geöffnet werden, um die Abluft steuerung freizuschalten.

1. Legen Sie eine Batterie (CR 2477) polrichtig in den NEU einzulernenden Funk-Sender ein. Die LED am Funk-Sender leuchtet kurz auf.

2. Drücken Sie am Funk-Empfänger den Taster (4) für 3 Sek. Die LED „AUS“ (7) fängt an zu blinken und der Funk-Empfänger befindet sich für 30 Sekunden im Lernmodus. Während dieser Zeit kann ein weiterer Funk- Sender an dem Funk-Empfänger angelernt werden.

3. Betätigen Sie den Funk-Sender innerhalb dieser 30 Sek., indem Sie den Magnet (3) einmal an die flache Seite des Funk-Senders (2a) halten und wieder entfernen. Die im Funk-Sender eingebaute LED leuchtet auf. Am Funk-Empfänger endet das Blinken der LED „AUS“ (7), und der Anlernvorgang wird abgeschlossen.

4. Wiederholen Sie die Schritte 1), 2) und 3) für jeden einzelnen Funk-Sender.
5. Sind max. 8 Funk-Sender angelernt, können keine weiteren hinzugefügt werden.

EINZELNE ODER ALLE FUNK-SENDER LÖSCHEN (MAX. 8 STÜCK)

Einzelnen FUNK-SENDER löschen

1. Drücken Sie am Funk-Empfänger den Taster (4) für 3 Sekunden. Die LED „AUS“ (7) fängt an zu blinken.
2. Aktivieren Sie den zu löschenden Funk-Sender, indem Sie den Magnet (3) einmal an die flache Seite des Funk-Senders (2a) halten und wieder entfernen. Am Funk-Empfänger endet das Blinken der LED „AUS“ (7) und der Löschvorgang für den einzelnen Funk-Sender wird abgeschlossen.

Alle SENDER löschen (Werkseinstellung)

1. Drücken Sie am Funk-Empfänger den Taster (4) für 3 Sekunden. Die LED „AUS“ (7) fängt an zu blinken.
2. Drücken Sie erneut den Taster (4) für 3 Sekunden. Am Funk-Empfänger endet das Blinken der LED „AUS“ (7) und der Löschvorgang für alle Funk-Sender wird abgeschlossen.

MONTAGE DES FUNK-EMPFÄNGERS

Stecken Sie den Funk-Empfänger der AS-5020. 3 in eine Netz-Steckdose. Stecken Sie das zu schaltende Gerät in die Steckdose des Funk-Empfängers und schrauben Sie die Umstecksicherung (S) auf. Sobald LED „NETZ“ (5) am Empfänger leuchtet ist dieser betriebsbereit.

i HINWEIS

Der Funk-Empfänger sollte nicht hinter einer Metall-Verkleidung montiert werden, hierdurch wird die Reichweite eingeschränkt.

ACHTUNG!

Prüfen Sie immer, ob die Leistungsaufnahme des angeschlossenen Gerätes kleiner oder gleich der Schaltleistung ist.

MONTAGE DES Senders

Vorbereitung:

Funk-Sender (2) und Magnet (3) an dem oberen Fenster rahmen und dem Fensterflügel so montieren, dass der allseitige Abstand der beiden Gehäuseteile kleiner 7 mm ist. Zum Anpassen hierzu die beigefügten Unterlegteile verwenden (U).

i HINWEIS

Achten Sie darauf, die Batterie des Funk-Senders auf die Metallasche zu legen und nicht darunter zu schieben.

1. Das Gehäuseunterteil des Funk-Senders an der vorgesehenen Stelle mit dem beigelegten doppelseitigen Klebepad montieren.

DE

! Alternativ befindet sich ein vorbereitetes Loch im Gehäuseunterteil, durch welches der Funk-Sender am Fensterrahmen festgeschraubt werden kann. Entfernen Sie dazu vorsichtig die Platine vom Gehäuseunterteil und schrauben das Gehäuse mit der beigefügten Schraube fest. Setzen Sie danach die Platine wieder zurück.

1. Gehäuseoberteil auf das Gehäuseunterteil aufdrücken.
2. Magnet-Gehäuseunterteil an der vorgesehenen Stelle mit dem beigelegten Klebepad montieren.

ACHTUNG!

Der Abstand zwischen Sender und dem Magneten darf 7 mm nicht überschreiten!

1. Magnet einlegen und mit dem Gehäuseoberteil verschließen. Montieren Sie den Funk-Sender (2) am Fensterflügel des zu überwachenden Fensters. Achten Sie dabei darauf, dass das Mindest-Spaltöffnungsmaß berücksichtigt wird (siehe "Mindestöffnung des Fensters").

FUNKTIONSPRÜFUNG

Bei Wirkrichtung „OFFEN“

1. Fenster öffnen
2. Abluftgerät einschalten > Abluftgerät muss anlaufen
3. Fenster schließen > Abluftgerät muss abschalten

Bei Wirkrichtung „GESCHLOSSEN“

1. Fenster schließen
2. Angeschlossenes Gerät einschalten
3. Fenster öffnen > das angeschlossene Gerät muss abschalten

FEHLFUNKTIONEN

In Einzelfällen kann es durch Überschneidung mit anderen, ähnlichen Funkgeräten zu Fehlfunktionen kommen. Im Normalfall reicht es, wenn Sie die Platzierung der Komponenten überprüfen und ggf. verändern.

TECHNISCHE DATEN

Netzspannung: 230 V \~ , 50/60 Hz, ca. 1 W

Schaltleistung: 1800 W / 8A bei cos Phi = 1

Funk-Reichweite: bis 100 m

Frequenz: 433,92 MHz

Sendeleistung: < 5mW

Schutzklasse: IP 20 nur für trockene Räume

Batterie (Sender) 1 x 3V Lithium Typ CR 2477

(Lebensdauer ca. 2 Jahre)

A CHTUNG!

Keine eigenen Reparaturversuche durchführen!

2 JAHRE BESCHRÄNKTE GARANTIE

Es wird für die Dauer von 2 Jahren ab Kaufdatum gewährleistet, dass dieses Produkt frei von Defekten in den Materialien und in der Ausführung ist. Dies trifft nur zu, wenn das Gerät in üblicher Weise benutzt wird und regelmäßig instandgehalten wird. Die Verpflichtungen dieser Garantie werden auf die Reparatur oder den Wiedereinbau irgendeines Teils des Gerätes begrenzt und gelten nur unter der Bedingung, dass keine unbefugten Veränderungen oder versuchte Reparaturen vorgenommen wurden. Ihre gesetzlichen Rechte als Kunde werden in keiner Weise durch diese Garantie beeinträchtigt.

Bitte beachten Sie!

Es besteht kein Anspruch auf Garantie in u. a. folgenden Fällen:

• Bedienungsfehler
• Leere Batterien oder defekte Akkus
• Falsche Codierung/Kanalwahl
• Störungen durch andere Funkanlagen (z.B. Handybetrieb)
• Fremdeingriffe/-wirkungen
- Mechanische Beschädigungen
- Feuchtigkeitsschäden
• Kein Garantie-Nachweis (Kaufbeleg)

Haftungsbeschränkung

Der Hersteller ist nicht für den Verlust oder die Beschädigung irgendwelcher Art einschließlich der beiläufigen oder Folgeschäden haftbar, die direkt oder indirekt aus der Störung dieses Produktes resultieren.

Änderungen ohne Ankündigung vorbehalten. Im Rahmen unserer Produktpflege und Geräteoptimierung kann der Inhalt von den Verpackunsangaben abweichen.

SICHERHEITSHINWEIS

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nicht-beachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Der Aufbau der Zentrale entspricht der Schutzklasse 1. Als Spannungsquelle darf nur eine ordnungsgemäße Netzsteckdose (230V AC/50Hz) des öffentlichen Versorgungsnetzes verwendet werden. Geräte, die an Netzspannung betrieben werden, gehören nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern besondere Vorsicht walten.

Verwenden Sie dieses Produkt nicht in Krankenhäusern oder sonstigen medizinischen Einrichtungen. Obwohl dieses System nur relativ schwache Funksignale aussendet, könnten diese dort zu Funktionsstörungen von lebenserhaltenden Systemen führen. Gleiches gilt möglicherweise in anderen Bereichen.

Aus Sicherheits und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet.

ACHTUNG!

Zerlegen Sie das Produkt nicht!

Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlages! Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien/-tüten, Styroporteile, etc., könnten für Kinder zu einem gefährlichen Spielzeug werden.

Das Gerät ist nur für trockene Innenräume geeignet (keine Badezimmer o.ä. Feuchträume). Vermeiden Sie das Feucht- oder Nasswerden des Geräts. Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Geräts haben. Gehen Sie vorsichtig mit dem Produkt um - durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

WIRELESS EXHAUST AIR CONTROL AS-5020.3

TRANSMITTER WINDOW

3 U 2 2a PROTECTOR OPEN GESCHLÖSSEN

Diese Bedienungsanleitung ist eine Publikation der Firma: Protector GmbH, An den Kolonaten 37, D-26160 Bad Zwischenahn. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

Hiermit erklärt die Firma Protector GmbH, dass dieses Gerät den folgenden Richtlinien entspricht: RoHS 2011/65/EU, LVD 2014/35/EU, EMC 2014/30/EU, RED 2014/53/EU

Konformitätserklärung kann unter folgender Adresse gefunden werden: http://www.protector24.de/download/ce/as50203ce.pdf

Protector GmbH · An den Kolonaten 37 · 26160 Bad Zwischenahn · Germany
