Produkttyp	Kabelloser Wischsauger
Marke	JIMMY
Modell	HW8 / HW8 Pro
Stromversorgung	Lithium-Ionen-Akku 28,8 V, 2500 mAh (HW8) / 3000 mAh (HW8 Pro)
Ladezeit	5 Stunden
Nennleistung	220 W (HW8) / 300 W (HW8 Pro)
Fassungsvermögen des Klarwassertanks	0,45 L
Fassungsvermögen des Schmutzwassertanks	0,35 L
Bürstentyp	Abnehmbare Rotationsbürste
Sprühfunktion	Kontinuierliche Wasserzerstäubung unter Druck
Selbstreinigung	Ja, automatischer Zyklus für Bürste und Wasserleitung
Display	LCD-Bildschirm mit Akku-, Tank- und Selbstreinigungsanzeige
Geschwindigkeiten	2 Geschwindigkeiten (Standard und Max)
Sicherheit	Automatische Abschaltung in aufrechter Position
Wartung	Regelmäßige Reinigung von Schmutzwassertank, Bürste und Filter
Filter	Austauschbarer Schwammfilter (30-50 Betriebsstunden)
Herausnehmbarer Akku	Ja
Im Lieferumfang enthaltenes Zubehör	Ladestation, Adapter, Reinigungsbürste (HW8), Reinigungsflüssigkeit (HW8 Pro)
Garantie	2 Jahre
Verwendung	Innenbereich, harte Böden (Fliesen, versiegeltes Holz usw.)

Häufig gestellte Fragen - HW8 JIMMY

Wie starte ich die Selbstreinigung der Bürste?

Stellen Sie das Gerät auf die Ladestation, wobei mindestens die Hälfte des Klarwassertanks gefüllt ist. Halten Sie die Geschwindigkeitsregelungstaste 3 Sekunden lang gedrückt. Das Selbstreinigungssymbol blinkt, die Düse sprüht 5 Sekunden lang Wasser, dann dreht sich die Bürste 10 Sekunden lang, und das Ganze saugt 30 Sekunden lang Schmutzwasser ab. Dieser Zyklus wiederholt sich 3 Mal. Leeren Sie den Schmutzwassertank vor und nach dem Vorgang.

Was tun, wenn sich das Gerät nicht einschalten lässt?

Überprüfen Sie, ob der Akku geladen ist. Wenn der Akku schwach ist, stellen Sie das Gerät auf die Ladestation. Wenn die Anzeige am Griff rot wird, wird es geladen. Stellen Sie außerdem sicher, dass der Schmutzwassertank nicht voll ist (das Gerät schaltet sich automatisch ab, wenn die MAX-Linie erreicht ist). Wenn das Problem weiterhin besteht, reinigen Sie die Rollbürste, die möglicherweise verwickelt ist.

Wie reinige ich die Rollbürste?

Schalten Sie das Gerät aus. Entfernen Sie das Fenster, indem Sie es an der Schlaufe nach oben drücken. Ziehen Sie die Rollbürste am linken Ende heraus, um sie zu entfernen. Schneiden Sie verwickelte Haare mit einer Schere ab und spülen Sie die Bürste mit klarem Wasser ab. Lassen Sie sie trocknen, bevor Sie sie wieder einsetzen. Richten Sie die linke Seite der Bürste im Zahnrad aus und rasten Sie die Endabdeckung ein.

Warum kommt kein Wasser aus der Düse?

Überprüfen Sie, ob der Klarwassertank richtig eingesetzt ist und Wasser enthält. Stellen Sie sicher, dass Sie während der Verwendung die Sprühtaste gedrückt halten. Wenn der Klarwassertank voll ist, aber kein Wasser austritt, wurde möglicherweise versehentlich Schmutzwasser in den Klarwassertank gefüllt (niemals Schmutzwasser einfüllen). Setzen Sie den Tank korrekt wieder ein.

Wie leere ich den Schmutzwassertank?

Drücken Sie die Entriegelungstaste des Auffangbehälters an der Rückseite des Geräts. Ziehen Sie den Tank diagonal heraus. Entfernen Sie den oberen Deckel und gießen Sie das Schmutzwasser aus. Spülen Sie den Tank, den Filter, die Schwimmkugel und den Schwamm mit klarem Wasser. Trocknen Sie alles, bevor Sie es wieder zusammensetzen und den Tank bis zum Einrasten wieder einsetzen.

Wie setze ich den Akku ein?

Entfernen Sie die Abdeckung des hinteren Gehäuses, indem Sie auf die Verriegelung drücken. Stecken Sie den Akku vollständig in den Schlitz und setzen Sie dann die Abdeckung wieder auf, indem Sie die Haken in die Schlitze einrasten. Achten Sie auf ein 'Klick'-Geräusch. Der Akku ist herausnehmbar für Austausch oder Recycling.

Welche Bodenarten können gereinigt werden?

Dieses Produkt ist geeignet für harte Innenböden: Fliesen, gewachste Böden, Gummiböden, nahtlose Holzböden und Massivholzböden. Nicht auf unebenen Böden oder Teppichen verwenden. Vermeiden Sie sehr nasse Böden oder Oberflächen, die durch Wasser beschädigt werden könnten.

Kann ich ein anderes Reinigungsmittel als das mitgelieferte verwenden?

Es wird empfohlen, ausschließlich die JIMMY-Reinigungsflüssigkeit zu verwenden (Wasser-Reinigungsmittel-Verhältnis 1:50). Verwenden Sie keine sauren, alkalischen, stark schäumenden oder entzündliche Lösungsmittel enthaltenden Reinigungsmittel. Die Verwendung anderer Produkte kann das Gerät beschädigen oder die Garantie ungültig machen.

Wie lagere ich das Gerät bei längerer Nichtnutzung?

Leeren und trocknen Sie die Klar- und Schmutzwassertanks vollständig. Entfernen Sie den Akku, wenn Sie das Gerät länger als 3 Monate nicht verwenden. Reinigen und trocknen Sie die Bürste und den Filter. Bewahren Sie das Gerät an einem kühlen, trockenen Ort ohne direkte Sonneneinstrahlung auf. Laden Sie den Akku alle 3 Monate auf, um seine Lebensdauer zu erhalten.

Warum hat die Saugleistung nachgelassen?

Mögliche Ursachen: Der Schmutzwassertank ist voll (leeren), das Fenster oder der Auffangbehälter ist nicht richtig eingesetzt (neu einsetzen), die Rollbürste ist mit Haaren verwickelt (reinigen), der Filter ist verschmutzt (Schwammfilter reinigen oder ersetzen) oder der Akku ist schwach (aufladen). Überprüfen Sie diese Punkte der Reihe nach.

BEDIENUNGSANLEITUNG HW8 JIMMY

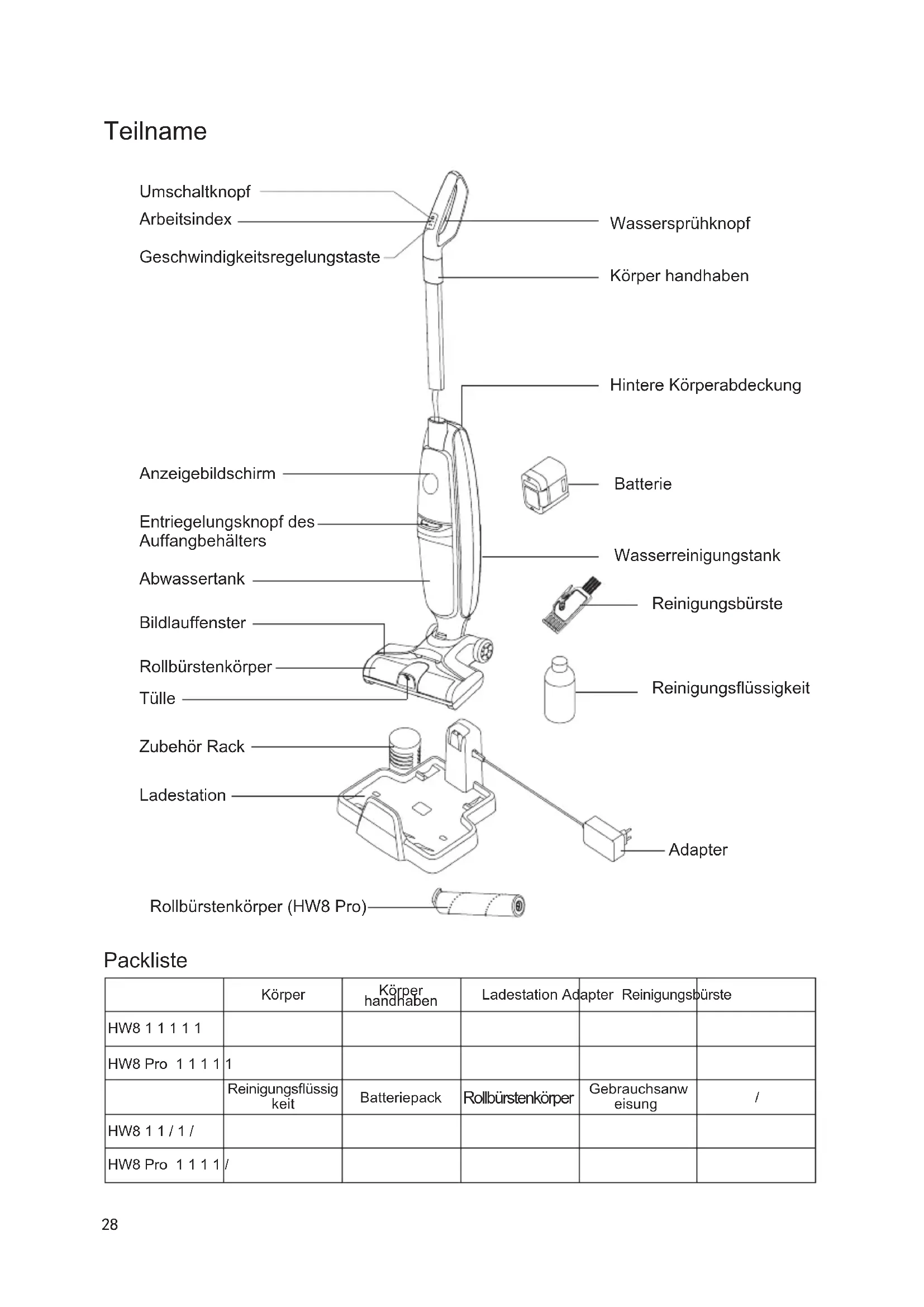

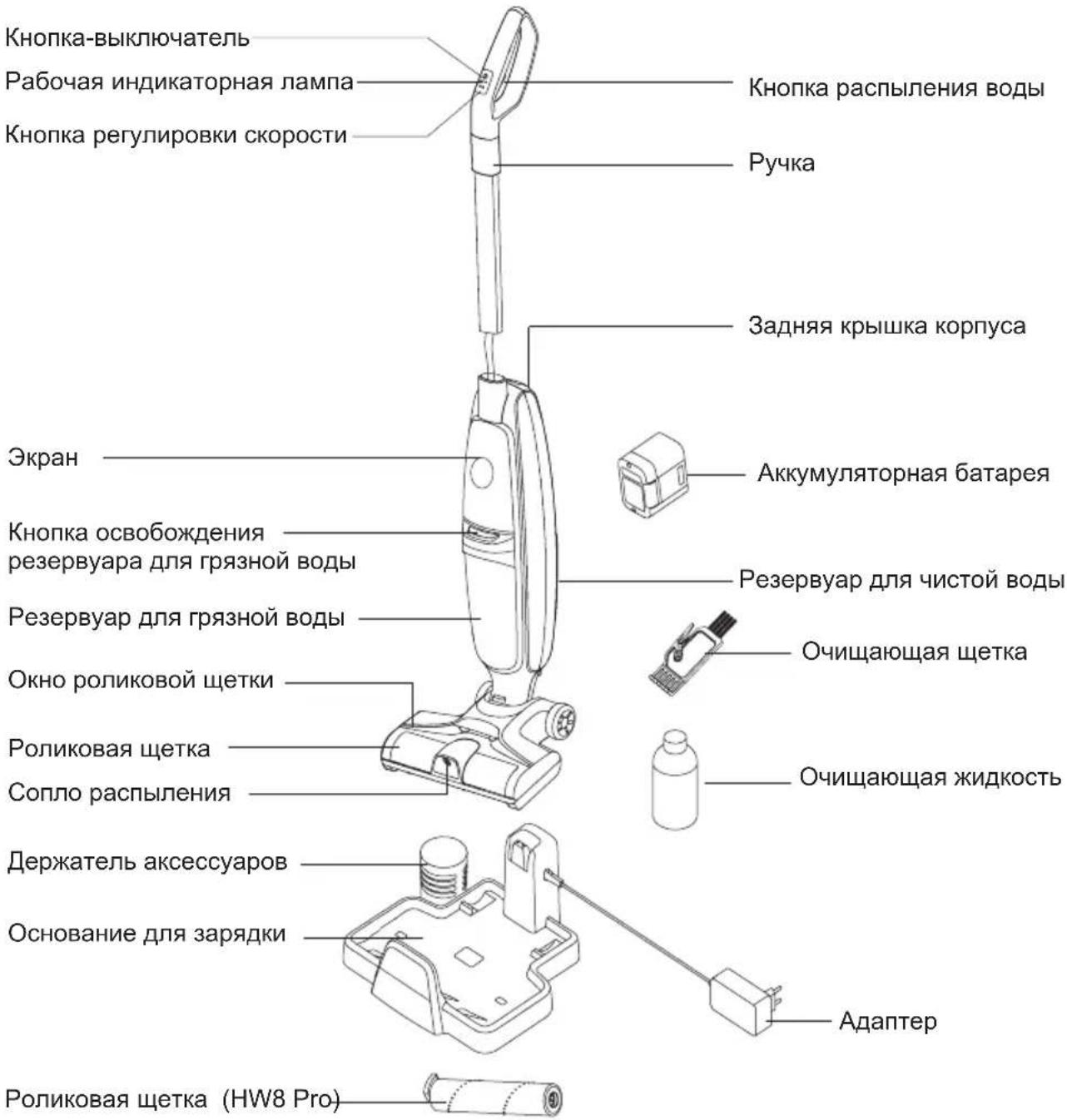

Umschaltknopf Arbeitsindex Geschwindigkeitsregelungstaste Wassersprühknopf Körper handhaben Hintere Körperabdeckung Anzeigebildschirm Batterie Entriegelungsknopf des Auffangbehälters Wasserreinigungstank Abwassertank Reinigungsbürste Bildlauffenster Rollbürstenkörper Reinigungsflüssigkeit Tülle Zubehör Rack Ladestation Adapter Rollbürstenkörper (HW8 Pro)

Packliste

	Körper	Körper handhaben	Ladestation Adapter Reinigungsbürste
HW8 1 1 1 1 1
HW8 Pro 1 1 1 1	1
	Reinigungsflüssigkeit	Batteriepack	Rollbürstenkörper	Gebrauchsanweisung	/
HW8 1 1 / 1 /
HW8 Pro 1 1 1 1	/

Produktmontage und -demontage

Hinweis: Bitte unterbrechen Sie die Stromversorgung während des Demontage- und Montageprozesses des Produkts.

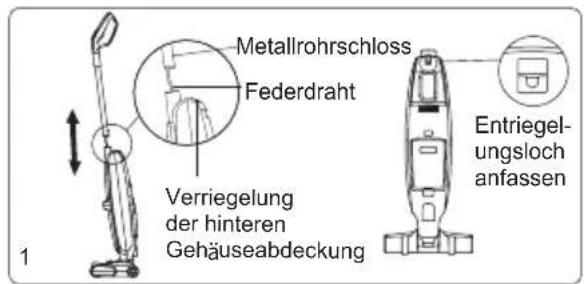

Karosseriedemontage

Führen Sie den Griff senkrecht zur gesamten Maschinenrichtung in den Körper ein. Stellen Sie nach dem Klicken sicher, dass der Griff fest und nicht locker ist. Wenn Sie den Griffkörper entfernen möchten, müssen Sie den Verriegelungsknopf der hinteren Körperabdeckung drücken, die hintere Körperabdeckung öffnen, die Löcher wie in der Abbildung gezeigt mit einem harten Werkzeug wie einem Schraubendreher ausrichten und dann herausziehen. Gleichzeitige Verarbeitung. (Figur 1) Anmerkungen:

1. Bitte ziehen Sie nicht am Federdraht, um die Maschine zu bewegen, damit der Federdraht nicht beschädigt wird.
2. Bei der Montage sollte die Seite des Metallrohrs mit Verriegelung zur Rückseite der Maschine zeigen .(Figur 1)

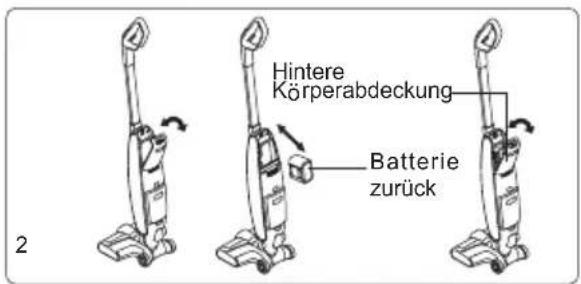

Installieren Sie den Akku

Entfernen Sie die hintere Gehäuseabdeckung, schieben Sie den Akku entlang des Kartensteckplatzes in das Gehäuse, bis er bis zum Ende gedrückt ist, und rasten Sie dann die Haken an der linken und rechten Seite der hinteren Gehäuseabdeckung in den Kartensteckplatz des hinteren Gehäuses ein Halten Sie den hinteren Körper gedrückt. Das Schloss der Karosserie-Abdeckung wird zusammen mit der hinteren Abdeckung der Karosserie installiert und nach dem Hören eines knackigen Klickgeräuschs an Ort und Stelle montiert. (Figur 2)

Wählen und Ort der gesamten Maschine

Halten Sie zuerst den Griff fest, um die gesamte Maschine anzuheben, setzen Sie dann die Bodenbürste nach unten, richten Sie den Ladeschlitz mit dem Heck der gesamten Maschine aus, setzen Sie das Stiftmodul in den Ladeständer ein und setzen Sie schließlich die gesamte Maschine in die Ladestation ein Stand; Halten Sie den Griff fest und ziehen Sie das gesamte Gerät direkt aus der Ladestation. (Figur 3)

Metallrohrschloss Federdraht Verriegelung der hinteren Gehäuseabdeckung 1 Entriegel- ungsloch anfassen

Hintere Körperabdeckung Batterie zurück

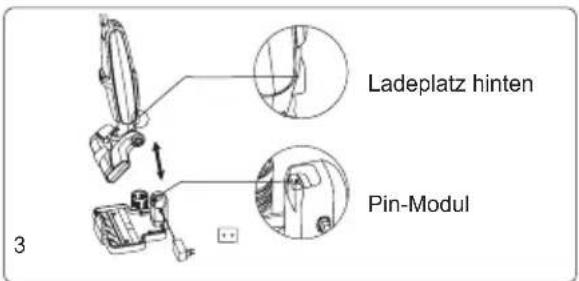

Ladeplatz hinten Pin-Modul 3

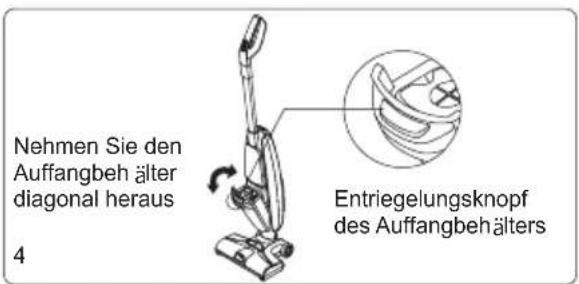

Nehmen Sie den Auffangbeh älter diagonal heraus 4 Entriegelungsknopf des Auffangbeh älters

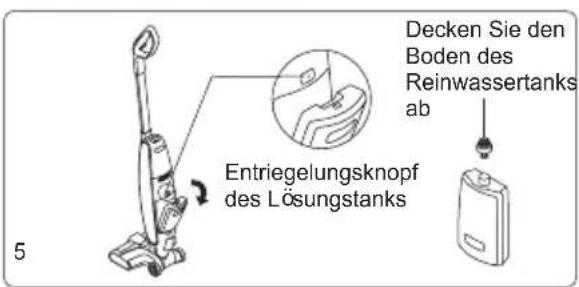

Decken Sie den Boden des Reinwassertanks ab Entriegelungsknopf des Lösungstanks

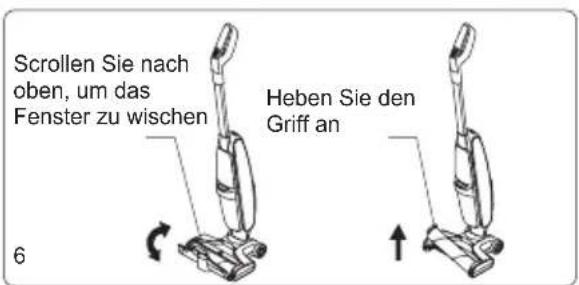

Scrollen Sie nach oben, um das Fenster zu wischen Heben Sie den Griff an 6

Demontage und Montage des Abwassertanks

Um den Auffangbehälter zu entfernen, halten Sie den Hauptkörper mit einer Hand fest, fassen Sie mit der anderen Hand den Griff des Auffangbehälters, drücken Sie die Entriegelungstaste des Auffangbehälters und nehmen Sie den Auffangbehälter diagonal heraus. Um den Rückgewinnungstank zu installieren, setzen Sie zuerst den Boden des Rückgewinnungstanks in den Ventilkörper ein und drücken Sie dann auf den Rückgewinnungstank, bis Sie ein Klicken im Ventilkörper hören und die Installation erfolgreich ist. (Figur 4)

Demontage und Montage des Wasserreinigungstanks

Um den Reinwassertank zu entfernen, drücken Sie mit dem Daumen auf den Entriegelungsknopf des Reinwassertanks. Der Reinwassertank springt aus dem hinteren Gehäuse heraus und zieht dann den Reinwassertank heraus. Um den Reinwassertank zu installieren, setzen Sie zuerst die Mutter am Boden des Reinwassertanks in den hinteren Körper ein. Drücken Sie im Wasserauslass auf den Reinwassertank und hören Sie dann ein "Klicken". Die Installation ist erfolgreich. (Figur 5)

Aus- und Einbau des Rollenbürstenfensters und des Rollenbürstenkörpers

1. Entfernen Sie das Rollfenster, legen Sie zuerst Ihren Finger auf die Position der Fensterschnalle und drücken Sie dann das Rollfenster nach oben, um das Rollfenster herauszunehmen. Bei der Installation des Rollfensters müssen Sie die Schnallen an beiden Enden des Rollfensters mit der Bodenbürste ausrichten. Richten Sie die beiden Enden des Kartensteckplatzes aus und drücken Sie dann auf das Rollfenster. Nach einem Klickgeräusch ist die Installation erfolgreich.
2. Entfernen / Installieren Sie den Rollenbürstenkörper: Ziehen Sie das linke Ende der Endbürstenabdeckung mit Ihrem Finger nach oben, um ihn zu entfernen. Drücken Sie beim Einbau mit der Hand auf die Endabdeckung der Rollenbürste und setzen Sie die linke Seite der Rollenbürste in das Zahnrad ein. Setzen Sie es dann in die Nut ein und installieren Sie die Rollenbürste. (Figur 6)

Produktverwendung

Hinweis: Überprüfen Sie vor dem Gebrauch, ob die Schnelltrocknungsmaschine elektrifiziert ist. Wenn kein Strom vorhanden ist, laden Sie ihn bitte rechtzeitig auf und verwenden Sie ihn nach dem vollständigen Aufladen.

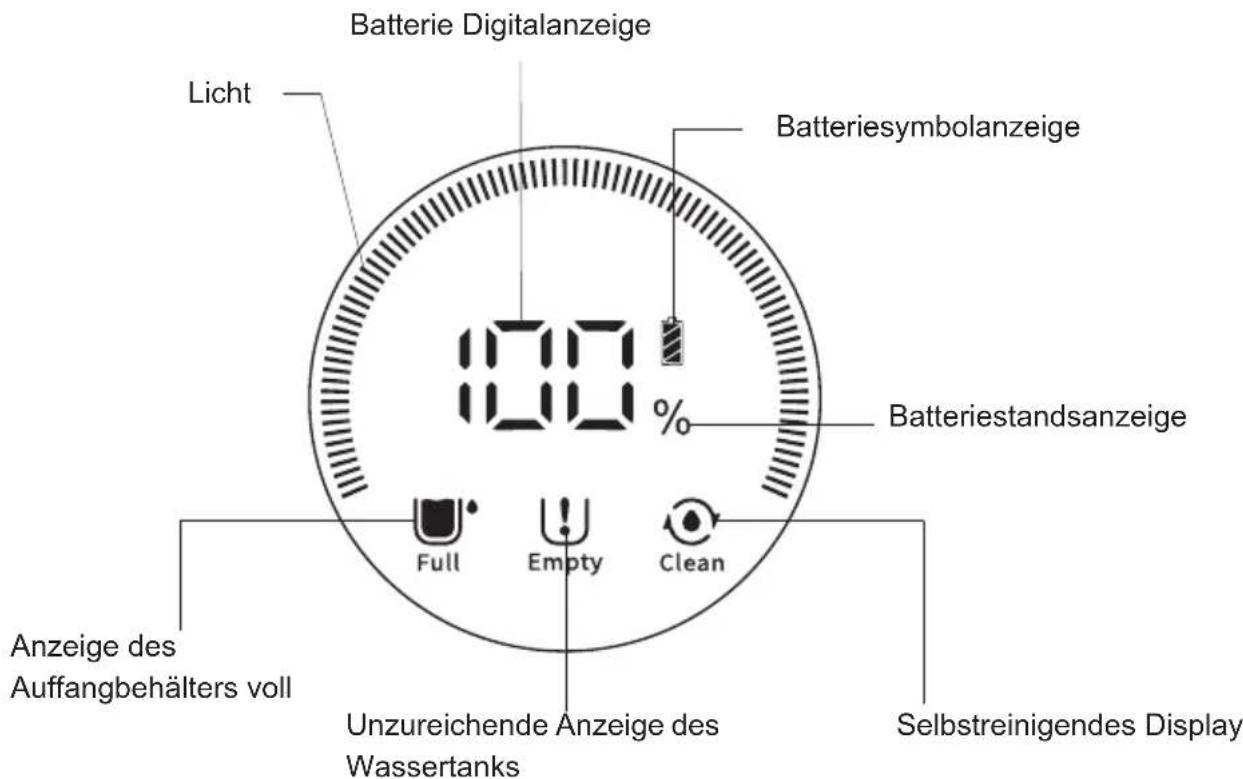

Anzeigebildschirm

Batterie Digitalanzeige Licht Batteriesymbolanzeige 100% Batteriestandsanzeige Full Empty Clean Anzeige des Auffangbehälters voll Unzureichende Anzeige des Wassertanks Selbstreinigendes Display

1. Lichtbalken: hellweißes Licht, das den Zustand des größten / Standardgetriebes der gesamten Maschine anzeigt (das größte Zahnrad ist voll von einem Kreis / das Standardgetriebe ist voll von einer halben Umdrehung).

HW8: Die Rollgeschwindigkeit des größten Zahnrads und des Standardgetriebes sind unterschiedlich.

HW8 Pro:Max-Datei und Standard-Datei haben unterschiedliche Saugkraft.

1. Digitalanzeige und prozentuale Leistungsanzeige: Echtzeit-Leistungspegel anzeigen;ft.

2. Batteriesymbolanzeige: Batteriewarnleuchte (wenn die Batterieleistung 20% überschreitet, leuchtet das weiße Licht immer; wenn die Batterieleistung weniger als 20% beträgt, blinkt das rote Licht, um an das Aufladen zu erinnern).

3. Das Wasser im Abwassertank ist voll: Wenn das Abwasser im Abwassertank das Maximum erreicht, blinkt das Symbol, um den Benutzer daran zu erinnern, das Abwasser zu entfernen.

4. Wassermangelanzeige des Reinwassertanks; Wenn das saubere Wasser im sauberen Wassertank sauber ist, blinkt das Symbol, um den Benutzer daran zu erinnern, sauberes Wasser hinzuzufügen.

5. Anzeige für automatische Reinigung: Wenn die gesamte Maschine in den automatischen Reinigungszustand wechselt, blinkt das Symbol, um den Benutzer daran zu erinnern, dass die Maschine automatisch reinigt.

Füllen Sie den Reinwassertank

1. Klicken Sie auf die Schaltfläche zum Freigeben des Reinwassertanks, um den Reinwassertank zu entfernen.
2. Nachdem Sie den Reinwassertank auf den Kopf gestellt haben, schrauben Sie den Deckel im Uhrzeigersinn ab und gießen Sie das saubere Wasser (unter 50 Grad) in die maximale MAX-Leitung. Gießen Sie dann das saubere Wasser in die maximale MAX-Leitung.
3. Ziehen Sie den Deckel des Reinwassertanks fest, um sicherzustellen, dass er fest und nicht locker ist.
4. Installieren Sie den Reinwassertank im Ventilgehäuse. Die Installation ist erfolgreich, nachdem Sie das Klickgeräusch gehört haben. (Figur 7)

Ganze Maschinenarbeit

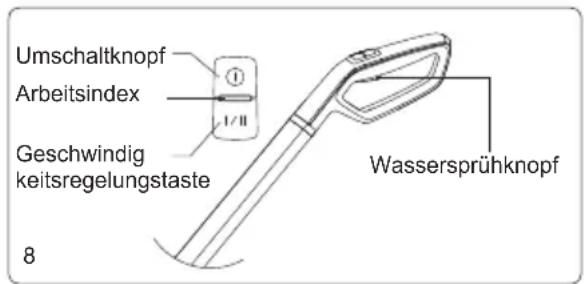

1. Der Schalterschlüssel der Maschine befindet sich über dem Griff. Drücken Sie die Schaltertaste von Hand, und die Maschine beginnt zu arbeiten. Die Kontrollleuchte leuchtet grün. Sie können zwischen hohen und niedrigen Gängen wechseln, indem Sie die Geschwindigkeitsregelungstaste drücken. Drücken Sie die Umschalttaste erneut, und die gesamte Maschine funktioniert zu diesem Zeitpunkt nicht mehr.

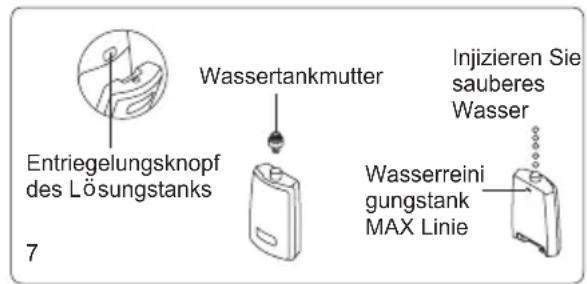

Entriegelungsknopf des Lösungstanks Wassertankmutter Injizieren Sie sauberes Wasser Wasserreini gungstank MAX Linie 7

Umschaltknopf Arbeitsindex 1/II Geschwindig keitsregelungstaste Wassersprühknopf 8

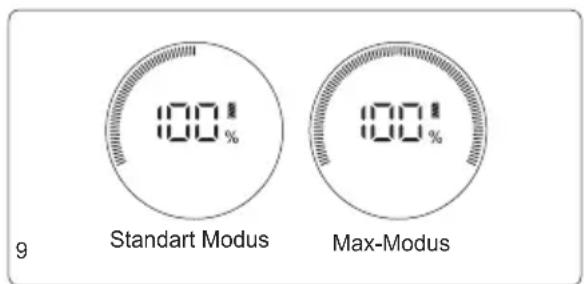

100% Standart Modus 100% Max-Modus 9

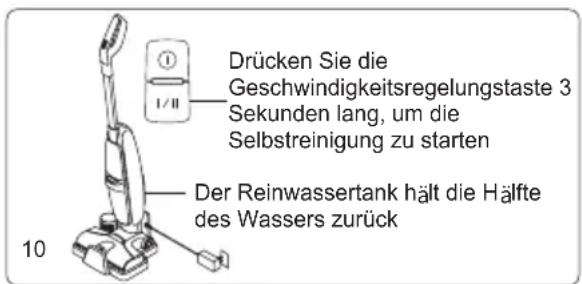

Drücken Sie die Geschwindigkeitsregelungstaste 3 Sekunden lang, um die Selbstreinigung zu starten Der Reinwassertank hält die Hälfte des Wassers zurück

1. Halten Sie die Wassersprühtaste gedrückt, um einen fächerförmigen Wasserstrahl von der Vorderseite der Bodenbürste zu sprühen. Hören Sie auf zu drücken, um das Sprühen von Wasser zu beenden. (Figur 8)

Hinweis:

1. Während des Gebrauchs dreht sich der Rollenbürstenkörper normal, und wenn die Maschine aufrecht steht, stoppt die Rollenbürste, um Schutz zu bieten.
   2.Wenn die Umweltverschmutzung schwerwiegend ist oder der Wasserfleck hoch ist, wird empfohlen, hochwertige Arbeiten zu verwenden. (Figur 9)
   3.Wenn der Wasserspeichertank voll ist, blinkt die Betriebsanzeige grün und die Anzeige für den Wasserspeichertank auf dem Bildschirm blinkt, um den Alarm für vollen Wasser anzuzeigen, und der Hauptmotor und der Walzenbürstenmotor hören sofort auf zu arbeiten.
2. Stellen Sie das Gerät nach dem Gebrauch senkrecht auf die Ladestation.
   5.Wenn im Reinwassertank kein Wasser mehr vorhanden ist, drücken Sie die Wassersprühtaste, die vordere Düse sprüht kein sauberes Wasser, und die Wassermangelanzeige des Reinwassertanks blinkt auf dem Display, um den Benutzer daran zu erinnern, Wasser hinzuzufügen.
3. Nehmen Sie die schaumige Flüssigkeit in diesem Produkt nicht auf und legen Sie keine schaumreichen Reiniger zur Verwendung in sauberes Wasser.

Laden der ganzen Maschine

Setzen Sie das gesamte Gerät in die Ladeschale ein, verbinden Sie ein Ende des Adapters mit der Ladeschale und das andere Ende mit der Steckdose (beim Laden leuchtet die Anzeige am Griff rot, der Batterieprozentsatz wird auf dem Display angezeigt und der Anzeigegürtel dreht sich um einen Kreis; der Griff ist voll aufgeladen. Die Arbeitsanzeige leuchtet grün, das Display zeigt 100% Leistung an und ein Kreis weißer Lichter leuchtet immer. Während des Ladevorgangs sollte das gesamte Gerät in der Nähe der Ecke auf den Ladeständer gestellt werden, um Stolperfallen und andere Verletzungen zu vermeiden.

Hinweis:

1. Wenn Sie das Produkt nach dem Kauf längere Zeit nicht verwenden, laden Sie den Akku bitte alle drei Monate mit dem Produktadapter auf, um die Akkulaufzeit nicht zu beeinträchtigen.
2. Schließen Sie das Ladegerät nicht längere Zeit an die Steckdose an, um zu verhindern, dass Kinder versehentlich das Ladegerät berühren und andere Gefahren verursachen.
3. Bei der ersten Verwendung ist der Akku des Gaswäschers möglicherweise nicht voll. Bitte laden Sie den Akku vollständig auf und entladen Sie den Akku vor dem zweiten Laden vollständig, um die Lebensdauer des Akkus zu verlängern.
   4.Wenn Sie den Scrubber die ersten drei Male verwenden, wird empfohlen, jedes Mal 12 Stunden aufzuladen. Nach dreimaliger vollständiger Aufladung kann der Scrubber gemäß der normalen Ladezeit aufgeladen und verwendet werden.

Selbstreinigungsfunktion der Rollbürste

Bevor Sie eine Selbstreinigung durchführen, gießen Sie bitte das Abwasser in den Abwassertank, stellen Sie die Maschine auf den Ladeständer, schließen Sie das Ladegerät an die Steckdose an und halten Sie mindestens die Hälfte des Wasservolumens im Reinwassertank gedrückt halten Drücken Sie die Geschwindigkeitsregelungstaste 3 Sekunden lang, die gesamte Maschine wechselt in den Selbstreinigungsmodus, das Selbstreinigungssymbol auf dem Display blinkt, die vordere Düse sprüht 5 Sekunden lang kontinuierlich Wasser und die Walzenbürste läuft dann kontinuierlich 10 Sekunden zur Selbstreinigung. sauber. Schließlich läuft die gesamte Maschine 30 Sekunden lang ununterbrochen, um das Abwasser in den Abwassertank zu saugen. Die obigen Schritte werden für drei aufeinanderfolgende Zyklen ausgeführt. Nach Beendigung der Selbstreinigung geht das Gerät in den Ladezustand über. (Figur 10)

Hinweis:

Vor Verwendung der Selbstreinigungsfunktion und nach der Selbstreinigung muss das Abwasser im Rückgewinnungstank gereinigt werden.

Reinigung und Instandhaltung

Reinigung von Abwassertanks

Wenn der Abwassertank mit Abwasser gefüllt ist, beginnt die schwimmende Kugel, die den Wasserstand erfasst, zu arbeiten. Zu diesem Zeitpunkt leuchtet die Maschinenanzeige immer. Die Anzeige für volles Wasser auf dem Display blinkt weiter und die gesamte Maschine funktioniert nicht mehr. Dies erinnert den Benutzer daran, den Abwassertank so schnell wie möglich zu reinigen. Nehmen Sie nach Beendigung der Arbeiten die obere Abdeckung des Rückgewinnungstanks von Hand heraus, gießen Sie das schmutzige Wasser und den Schmutz in den Rückgewinnungstank, spülen Sie den Rückgewinnungstank, den Stützrahmen, die Schwimmerkugel, den Filterrahmen, den Filterschwamm aus und trocknen Sie ihn nach dem

Waschen mit sauberem Wasser Wasser. Trocknen Sie die oben genannten Teile, geben Sie sie in den Rückgewinnungstank und stellen Sie den Rückgewinnungstank zur weiteren Verwendung in die komplette Maschine. (Figur 11)

Reinigung der Bodenbürstenbaugruppe

Schnallen Sie zuerst die Fensterschnalle mit Ihren Fingern an, um sie nach oben zu brechen, nehmen Sie die Fensterbaugruppe heraus, ziehen Sie den linken Griff der Rollenbürste hoch, um die Rollenbürste herauszunehmen, und wischen Sie dann den leeren Bereich der Rollenbürste mit einem trockenen Tuch ab und schneiden Sie die verwickelten Teile ab. Bürsten Sie die Haare auf der Walzenbürste, schneiden Sie das Fenster und die Walzenbürste ab und spülen Sie den Körper mit sauberem Wasser ab. Montieren Sie nach dem Waschen die Walzenbürste und das Fenster. (Figur 12) Hinweis:

Wenn Sie es nicht weiter verwenden, setzen Sie bitte den getrockneten Abwassertank, die obere Abdeckung des Abwassertanks, den Filterschwamm, den Filterrahmen, den Rollenbürstenkörper, die Fenster und die gesamte Maschine in die gesamte Maschine ein, um ein Herunterfallen zu verhindern aus. Wurde nass. Durch die Umwelt wachsen Bakterien und produzieren unangenehme Gerüche wie Stinken.

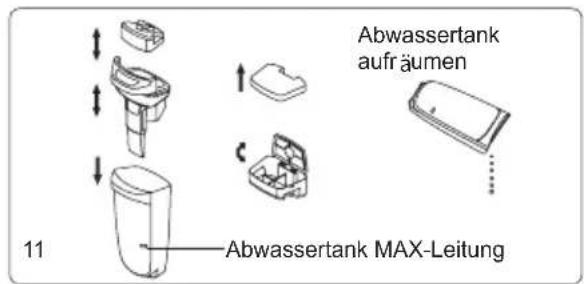

Abwassertank aufr äumen 11 Abwassertank MAX-Leitung

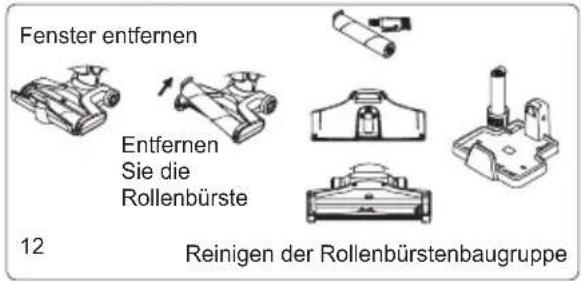

Fenster entfernen Entfernen Sie die Rollenbürste 12 Reinigen der Rollenbürstenbaugruppe

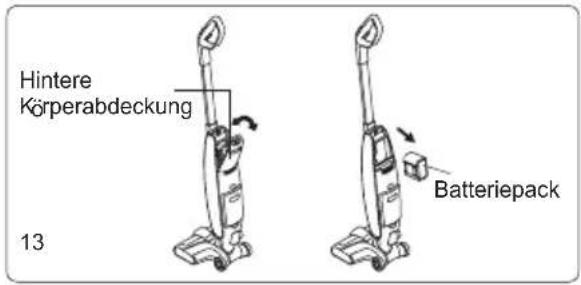

Hintere Körperabdeckung 13 Batteriepack

Tägliche Wartung und Lagerung

1. Nach jedem Gebrauch wird empfohlen, die Auffangbox, das Filterelement, den Rollenbürstenkörper und das Rollenbürstenfenster zu reinigen. Wenn das Abwasser im Rückgewinnungstank während des Gebrauchs die maximale Leitung erreicht, wird empfohlen, es sofort zu reinigen, da es sonst nicht normal verwendet werden kann. Nachdem die kumulierte Nutzungsdauer des Filterelements 30-50 Stunden erreicht hat (je nach Verwendung des Filterelements), ersetzen Sie bitte das Filterelement, um die Leistung der gesamten Maschine nicht zu beeinträchtigen. Filter können bei lokalen Vertretern gekauft werden.
2. Stellen Sie den Wäscher nach der Verwendung des Produkts auf den Ladeständer, um sicherzustellen, dass das Produkt zuverlässig aufrecht steht und versehentlichen Kontakt und Kippen verringert.
3. Wenn Sie das Gerät verpacken und aufbewahren müssen, entfernen Sie die hintere Abdeckung, halten Sie den Akku fest und ziehen Sie ihn heraus, wenn Sie den Akku zerlegen müssen. (Figur 13)
   4.Wenn Sie das Gerät längere Zeit nicht benutzen, stellen Sie es bitte an einen kühlen und trockenen Ort und stellen Sie es nicht direktem Sonnenlicht oder einer feuchten Umgebung aus.

Wichtige Sicherheitsanweisungen

Bevor Sie dieses Produkt verwenden, lesen Sie bitte dieses Handbuch und alle Anweisungen und Warnungen auf dem Produkt. Die Nichtbeachtung der Warnungen und Anweisungen kann zu Stromschlägen, Feuer oder Verletzungen führen.

Warnung!

1. Dieses Produkt ist nur für den Hausgebrauch bestimmt.
2. Überprüfen Sie vor dem Anschließen des Produkts an das Netzteil, ob die lokale Spannung mit der auf dem Netzteil angegebenen Spannung übereinstimmt.
3. Überprüfen Sie das Produkt vor dem Gebrauch. Wenn das Produkt oder der Adapter beschädigt ist, verwenden Sie es nicht mehr.

4. Bitte verwenden Sie es ausschließlich gemäß der in diesem Handbuch beschriebenen Methode.

5. Dieses Produkt kann nicht von Kindern, Menschen mit körperlichen, sensorischen oder geistigen Behinderungen oder Menschen ohne einschlägige Erfahrung und Kenntnisse verwendet werden. Es sei denn, es gibt eine Aufsicht oder Anleitung eines Vormunds, um sicherzustellen, dass er dieses Produkt sicher verwenden kann.

6. Verwenden Sie dieses Produkt nicht als Spielzeug. Bitte halten Sie dieses Produkt von Kindern fern, achten Sie auf Kinder, stellen Sie sicher, dass sie nicht mit diesem Produkt als Spielzeug spielen.

7. Berühren Sie den Stecker nicht mit nassen Händen.

8. Achten Sie beim Reinigen der Treppe besonders darauf, dass Sie nicht herunterfallen.

9.Wenn die Kabel, Stecker, Batterien oder leitenden Teile beschädigt sind, verwenden oder zerlegen oder ersetzen Sie keine Teile selbst. Ihre eigene Demontage und der Austausch von Teilen können einen elektrischen Schlag oder einen Brand verursachen. Jimmy ist dafür nicht verantwortlich. Einmal beschädigt, muss es von Jimmy, dem Vertreter von Jimmy oder einer von Jimmy benannten Person mit entsprechenden Qualifikationen repariert oder ersetzt werden, um Gefahren zu vermeiden.

1. Bitte verwenden Sie das von Jimmy angegebene Ladegerät, um das Produkt aufzuladen.

2. Bitte stellen Sie sicher, dass Sie den von Jimmy angegebenen Akku verwenden: Andere Akkutypen können platzen und Verletzungen oder Produktschäden verursachen.

3. Wenn das Produkt nicht gemäß den Anweisungen betrieben wird, stark getroffen wird, aus großer Höhe fällt, beschädigt ist oder ins Wasser fällt, verwenden Sie das Produkt bitte nicht und wenden Sie sich an Jimmy oder Jimmys Vertreter.

4. Verwenden Sie nur Ersatzteile und von Jimmy angegebene Teile.

5. Ziehen oder belasten Sie das Kabel nicht. Halten Sie die Kabel von erhitzten Oberflächen fern. Lassen Sie das Kabel nicht dort, wo die Tür geschlossen ist, über scharfe Kanten oder

Ecken gezogen werden. Das Kabel sollte vom aktiven Bereich ferngehalten werden. Verwenden Sie dieses Produkt nicht gegen das Kabel.

1. Bitte ziehen Sie den Stecker heraus, wenn Sie ihn nicht benutzen oder vor der Wartung.
2. Ziehen Sie das Kabel nicht, tragen Sie das Produkt nicht zusammen mit dem Kabel und verwenden Sie das Kabel nicht als Griff.
3. Dieses Produkt ist ein wiederaufladbares Elektrogerät. Bitte lassen Sie die Maschine nicht ohne Aufsicht alleine laufen.
4. Wenn Sie die Maschine reinigen, reparieren oder längere Zeit nicht benutzen, muss der Akku aus dem Batteriekasten gezogen werden.
5. Vermeiden Sie die Nähe zu Heizgeräten oder die langfristige Sonneneinstrahlung, um zu verhindern, dass sich die Schale aufgrund hoher Temperaturen verformt.
6. Stellen Sie keine Hindernisse am Lufteinlass und -auslass der Maschine auf, um eine Überhitzung der Maschine zu vermeiden.
7. Der Körper und die Bodenbürste werden mit Energie versorgt und können nicht durch Eintauchen in Wasser gereinigt werden.
8. Reinigen oder entfernen Sie die Walzenbürstenabdeckung oder den Walzenbürstenkörper nicht, wenn die Maschine eingeschaltet ist oder läuft, um Verletzungen zu vermeiden.
9. Bitte benutzen Sie das Gerät nicht, um brennende Holzkohle, Zigarettenkippen und andere wärmeerzeugende Gegenstände zu absorbieren.
10. Bitte benutzen Sie die Maschine nicht, um scharfe Gegenstände wie Glasscherben zu absorbieren.
11. Verwenden Sie die Maschine nicht, um ultrafeine Substanzen wie Kalk, Zement, Kohlenstoffpulver, Gipspulver, Mehl usw.
12. Bitte benutzen Sie die Maschine nicht, um ätzende Flüssigkeiten wie Säure-Base-Reinigungsflüssigkeit, Waschpulver usw.;
13. Bitte benutzen Sie die Maschine nicht, um Benzin, Alkohol, Parfüm, Farbe und andere brennbare und explosive Materialien aufzunehmen.
14. Zerlegen und montieren Sie die geschlossene Maschine nicht selbst und versuchen Sie nicht, die Leistung der gesamten Maschine zu verändern. Sie müssen Hilfe vom Hersteller, seiner Wartungsabteilung oder Fachleuten in ähnlichen Abteilungen erhalten, da dies sonst zu Gefahren führen kann.
15. Wenn Sie dieses Produkt längere Zeit nicht verwenden, sollten Sie die Stromversorgung ausschalten und die Ladestation ausstecken.
16. Die technischen Parameter, die in den Produktanweisungen angegeben sind, werden von Jimmy Labs oder einem bestimmten Testunternehmen eines Drittanbieters bezogen, und das

endgültige Interpretationsrecht liegt bei unserem Unternehmen.

Informationen zur Produktverwendung

1. Dieses Produkt eignet sich für harte Böden in Innenräumen, einschließlich Wachsböden, Gummiböden, Fliesenböden, nahtlose Holzböden und Massivholzböden. Wenn Sie dieses Produkt auf einem unebenen Boden verwenden, werden möglicherweise nicht die besten Ergebnisse erzielt.
   2.Wenn der Rückgewinnungstank und der Reinwassertank nicht gemäß den korrekten Anweisungen installiert sind, öffnen Sie sie bitte und verwenden Sie sie.
2. Schütteln Sie nicht auf und ab und schlagen Sie nicht heftig auf die Maschine, um zu verhindern, dass Abwasser in den Motor fließt. Heben oder tragen Sie die Maschine beim Starten nicht auf und ab und kippen Sie die Maschine nicht zur Seite oder legen Sie sie flach auf den Boden, um zu verhindern, dass Abwasser in den Motor fließt.
3. Lassen Sie die Maschine nicht lange laufen, wenn der Lufteinlass durch den Schwimmer blockiert ist, um Beschädigungen zu vermeiden.
4. Reinigen Sie nach dem Gebrauch der Maschine die verschmutzten Teile des Abwassertanks, der Saugdüse und des Luftkanals rechtzeitig und lagern Sie sie an einem belüfteten und trockenen Ort. Feuchte Orte beeinträchtigen die Isolierung und Lebensdauer von Elektrogeräten.

Über Reinigungsflüssigkeit

1. Wenn eine große Menge Reinigungsflüssigkeit in den Motor gelangt, besteht Gefahr.
2. Befolgen Sie die Anweisungen (das Verhältnis von Lösung zu Wasser beträgt 1:50), um die Lösung herzustellen. Es wird empfohlen, die Reinigungsflüssigkeit unseres Unternehmens zu verwenden und keine Reinigungsflüssigkeiten zu verwenden, die Säuren, Alkalilösungen oder umweltschädliche Substanzen enthalten.
3. Verhindern Sie, dass Kinder mit der Reinigungsflüssigkeit in Kontakt kommen. Wenn die Reinigungsflüssigkeit versehentlich in die Augen gelangt, spülen Sie sie rechtzeitig gründlich mit sauberem Wasser aus. Bei versehentlichem Verschlucken sofort einen Arzt aufsuchen.
4. Wenn es um Abwasser und Reinigungsflüssigkeit geht, sollte es gemäß den örtlichen Umweltschutzanforderungen behandelt werden.

Über weggeworfene Batterien

1. Die im Produkt montierte Batterie enthält umweltschädliche Materialien. Vor dem Entsorgen muss der Akku aus dem Gerät entfernt werden.
   2.Wenn Sie den Akku entfernen, schaltet sich das Produkt aus und der Ladestecker wird nicht abgezogen.
2. Bitte entsorgen Sie den weggeworfenen Akku sicher und ordnungsgemäß. Werfen Sie ihn nicht in Feuer, Wasser oder Erde.
   4.Wenn die Altbatterie ausläuft und die Haut oder Kleidung kontaminiert, entsorgen Sie sie bitte mit sauberem Wasser und suchen Sie rechtzeitig einen Arzt auf.

Fehlfunktion Möglicher Grund Lösung

Maschine funktioniert nicht Batterie leer oder schwach Laden und rechtzeitig verwenden

Maschine funktioniert nicht Schaltertaste nicht gedrückt Drücken Sie die Schaltertaste

Maschine funktioniert nicht Starker Wirrwarr der Bürste Reinigen Sie die Walzenbürste rechtzeitig

Maschine funktioniert nicht Das Abwasser im Abwassertank erreicht die MAX-Leitung Abwassertank aufräumen

Maschine funktioniert nicht Halten Sie gleichzeitig die Sprühtaste und die Schalter-/Geschwindigkeitsregelungstaste gedrückt Lassen Sie die Wassersprunt aste los und drücken Sie normalerweise nur den Schalter / die Geschwindigkeitsregelungstaste

Maschine funktioniert nicht Drücken Sie die Schaltertaste, wenn Sie aufrecht stehen Kippen Sie die gesamte Maschine und rollen Sie die Bürste zur Arbeit

Die Saugleistung wird kleiner Das Abwasser im Abwassertank erreicht die MAX-Leitung Abwassertank aufräumen

Die Saugleistung wird kleiner Rollfenster und Rückgewinnungstanks sind nicht installiert Bringen Sie das Rollenbürstenfenster und den Papierkorb wieder an

Die Saugleistung wird kleiner Bürstenkörper mit Haaren verwickelt Reinigen des Hauptkörpers der Walzenbürste

Die Saugleistung wird kleiner Schmutziger Filter Reinigen oder ersetzen Sie den Filter

Die Saugleistung wird kleiner Geringer Strom Nach dem Aufladen verwenden

Das Geräusch der gesamten Maschine ist abnormal Absaugung blockiert Fremdkörper in der Düse entfernen

Das Geräusch der gesamten Maschine ist abnormal Das Abwasser im Abwassertank erreicht die MAX-Leitung Abwassertank aufräumen

Kein Wasser am Boden	Wassermangel im Reinwassertank	Wasser in den Reinwassertank geben
Kein Wasser am Boden	Den Sprühknopf nicht gedrückt halten	Drücken Sie den Sprinklerschalter
Kein Wasser am Boden	Der Reinwassertank ist nicht installiert	Setzen Sie den Reinwassertank wieder ein
Kein Wasser am Boden	Der Reinwassertank ist voll mit Abwasser und blockiert die Wasserstraße	Bitte beachten Sie, dass der Reinwassertank nicht mit Abwasser gefüllt werden kann
Wasserspray am Luftauslass	Der Filter ist nach der Reinigung nicht trocken	Nach der Reinigung sollte der Filter vor Gebrauch getrocknet werden
Wasserspray am Luftauslass	Das Abwasser im Abwassertank erreicht die MAX-Leitung	Abwassertank aufräumen
Wasserspray am Luftauslass	Während des Gebrauchs schüttelt oder schlägt die Maschine heftig gegen die Wand	Abwassertank aufräumen

Wasserspray am Luftauslass Kein Filter installiert Filter installieren

Wasserspray am Luftauslass Kein Schwimmer Installationsschwimmer

Wasserspray am Luftauslass Nachdem der Filter gereinigt wurde, kann er ohne Trocknung verwendet werden Trocknen Sie den Filter nach der Reinigung

Hinweis: Wenn die oben beschriebene Anleitung zur Fehlerbehebung keine Lösung bietet, wenden Sie sich an den Kundendienst oder Ihren lokalen Vertreter.

Produktspezifikation

Technische Parameter

Modellnummer HW8 HW8 Pro

Adaptereingang

100-240V ~ 50/60Hz

100-240V

~ 50/60Hz

Nennspannung

28.8V==

28.8V==

Nennleistung 220W 300W

Batteriekapazität 2500mAh 3000mAh

Wassertankvolumen reinigen 0.45L 0.45L

Abwasserbehältervolumen 0.35L 0.35L

Ladezeit 5h 5h

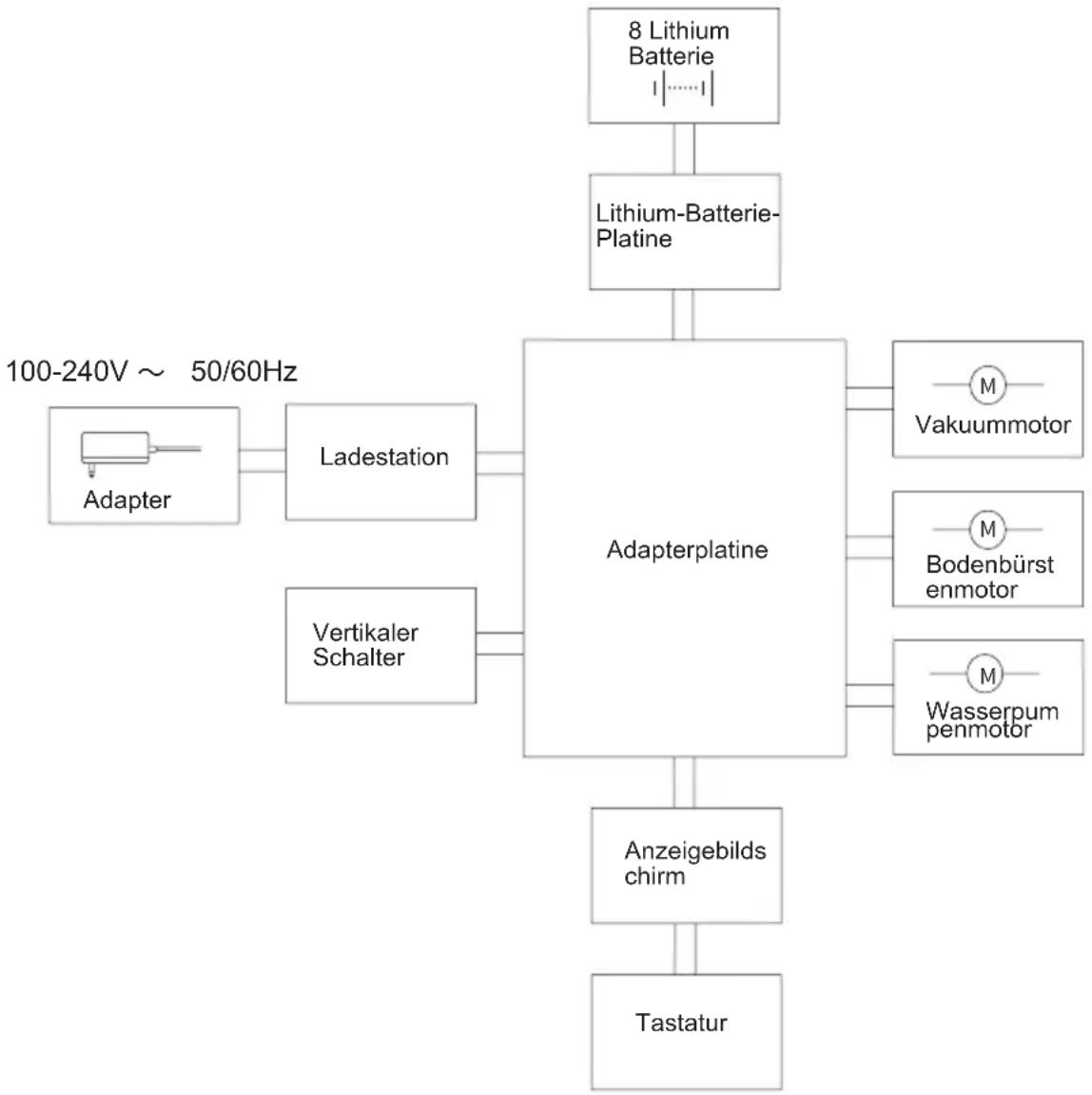

Schaltplan

Herstellerinformationen

Hersteller Kingclean Electric Co., Ltd
Adresse	No.1 Straße Xiangyang, Bezirk New Suzhou, Provinz Jiangsu 215009, China

CE EAC

Entsorgung

Maschine, Zubehöre und Verpackung sollten auf umweltfreundliche Weise recycelt werden.

Bitte entsorgen Sie diese Maschine nicht im Hausmüll!

Nur für EU-Länder:

Gemäß der EU-Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Gerät und gemäß EU-Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und auf umweltfreundliche Weise entsorgt werden.

Akkupakete/Akkus:

Entnahme von integrierten Akkus für Entsorgung darf nur von qualifiziertem Personal durchgeführt werden.

Öffnen der Gehäuseschale kann die Maschine beschädigen oder zerstören.

Bitte entsorgen Sie die Akkupakete/Akkus nicht im Hausmüll, Feuer oder Wasser! Die Akkus sollten möglicherweise entlädt, versammelt, recycelt werden oder auf umweltfreundliche Weise entsorgt werden.

Änderungen vorbehalten.

Garantie

Dieses Produkt genießt eine Zwei Jahre Garantie für die Maschine ab Kaufdatum.

Von der Garantie sind ausgenommen: normale Abnutzung, kommerzielle Nutzung, Änderungen an dem gekauften Apparat, Reinigung, Konsequenzen von unsachgemäßen Verwendungen oder Schäden vom Käufer oder dritte Partei, und die sich auf äußerer Umstände beziehbare.

Наименование частей
