BEDIENUNGSANLEITUNG Linea Plus 35.1144.01 TFA

Kat. Nr. 35.1144.01.IT

Vielen Dank, dass Sie sich für diese Funk-Wetterstation aus dem Hause TFA entschieden haben.

BEVOR SIE MIT DEM GERÄT ARBEITEN

Lesen Sie sichitte die Bedienungsanleitung genau durch.

So werden Sie mit Ihr dem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren. wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den

Störungsfall.

Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Geräts und die Gefährdruh ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.

Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung. Ebenso haften wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben können.

Beachten Sie besonderss die Sicherheitschinweise!

Bewahren Sie diese Anleitung gut auf!

LIEFERUMFANG:

• Wetterstation (Basisgerät)
  AuBensender
  Bedienungsanleitung

EINSATZBEREICH UND ALLE VORTEILE IHRER NEUEN WETTERSTATION AUF EINEN BLICK:

24-Stunden-Zeitanzeigeformat (Sekundenanzeige durch Drucken der SUN Taste)
Kalenderanzeige: Wochentag, Tagesdatum, Monat (Jahreszahl nur im Einstellmodus)
Wahlbare Sommer-/Winterzeit-Funktion (DST = Daylight Saving Time)
- Funktion Täglicher Alarm
- Wettervorhersage mit Wettertendenzanzeige
- Temperaturanzeige in ^ C
Anzeige der Raumtemperatur mit Speicherung der MIN-/MAX-Werte
Anzeige der AuBentemperatur mit Speicherung der MIN-/MAX-Werte und deren Zeit und Datum
Alle gespeicherten MIN/ MAX-Werte können auf die aktuellen Werte zurückgesetzt werden
Anzeige von Raum- und Außenbereichsluftfeuchtigkeit in RH%
- Relativer und absoluter Luftdruck in hPa
Grafische Darstellung des relativen Luftdrucks für die letzten 12 Stunden
Anzeige von Sonnenaufgang, Sonnenuntergang und Tageslange fur 150 europäische Städte
- Anzeige von 8 Symbolen zur Darstellung der aktuellen Mondphase
LCD-Kontrasteinstellung
- Batterietiefstandsanzeige
- Tischaufstellung oder Wandmontage

ZU IHRER SICHERHEIT:

Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.
Das eigenmachtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.

Vorsicht! Verletzungsgefahr:

Bewahren Sie das Gerät und die Batterien außerhalb der Reichweite von Kindern auf.
- Batterien können bei Verschlucken lebensgefährlich sein. Werde eine Batterie verschluckt, kann this innerhalb von 2 Stunden zu schweren inneren Veratzungen und zum Tode führen. Wenn Sie vermuten, eine Batterie könnte verschluckt oder anderweitig in den Körper gelangt sein,nehmen Sie sofort medizinische Hilfe in Anspruch.
- Batterien nicht ins Feuer werfen, kurzschlieben, auseinandernehmen oder aufladen. Explosionsgefasrt!
- Batterien enthalten gesundheitsschädliche Säuren. Um ein Auslaufen der Batterien zu vermeiden, sollenn schwache Batterien möglichst schnell ausgetauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs. Beim Hantieren mit ausgelaufenen Batterien chemikalienbestandige Schutzhandschuhe und Schutzbrille/TRagen!

! Wichtigige Hinweise zur Produktssicherheit!

• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.
• Der Außensender ist spritzwassergeschützt, aber nicht wasserdicht. Suchen Sie einen niederschlagsgeschützten Platz für den Sender aus.

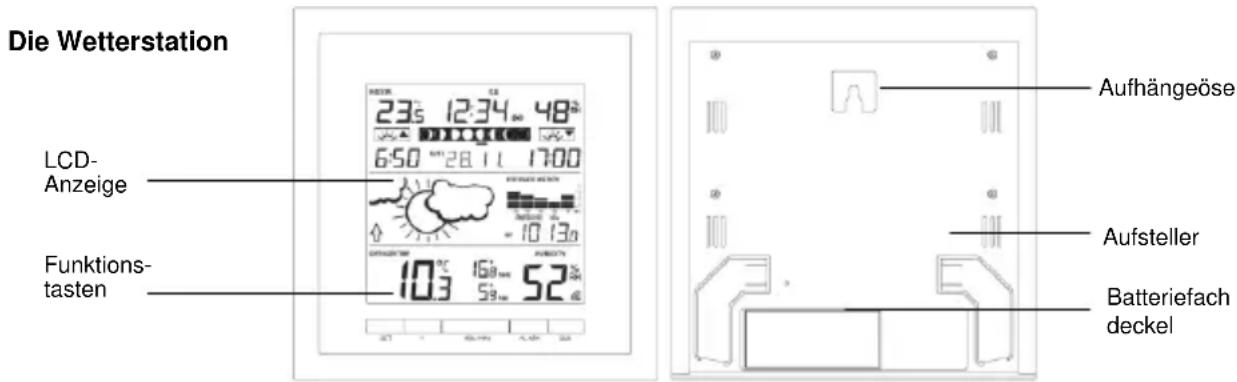

ELEMENTE

Thermo-Hygro-AuBensender

Fernübertragung der Außenbereichsmesswerte zur Wetterstation per 868 MHz-Signal
- Alternierende Anzeige von AuBentemperatur und -luftfeuchtigkeit auf dem LCD-Bildschirm
Gehäuse wandmontierbar
- Montageitte an einem geschützten Ort zur Vermeidung von Beeinflussung durch Regen oder direkte Sonneneinstrahlung

EINLEGEN UND ERSETZEN DER BATTERIEN IM THERMO-HYGRO-AUSSENSENDER

Der Außensender arbeitet mit 2 x 1,5 V-Batterien vom Typ Micro AAA, IEC LR3. Wird ein Batterietausch nötig, so erscheidt auf dem LCD des Senders ein Batteriesymbol als Batterietiefstandsanzeige. Zur Installation oder zum Austausch dieser Batterien folgen Sieitte den Schritten unter:

1. Entfernen Sie den Batteriefachdeckel.
2. Legen Sie unter Beachtung der korrekten Polarität (siehe Markierung) die Batterien ein.
3. Setzen Sie den Batteriefachdeckel wieder ein.

EINLEGEN UND ERSETZEN DER BATTERIEN IN DER WETTERSTATION:

Die Wetterstation arbeitet mit zwei 1,5 V-Batterien vom Typ Baby C, IEC LR14. Zur Installation oder zum Austausch folgen Sieitte den Schritten unten:

1. Entfernen Sie den Batteriefachdeckel an der Rückseite der Wetterstation.
2. Legen Sie unter Beachtung der korrekten Polarität (siehe Markierung) die Batterien ein.
3. Setzen Sie den Deckel wieder ein.

Batteriewechsel

Wechseln Sie die Batterien, wenn auf der Wetterstation das Batteriesymbol befindem Luftdruck erscheint.
- Sind die Batterien des AuBensenders verbraucht, erscheint über der Anzeige der Außenluftfeuchigkeit ein Batteriesymbol.

Hinweis:

Im Falle eines Batteriewechsels bei einer der Einheiten muss bei allen Einheiten eine neue Grundeinstellung vorgenommen werden.

GRUNDEINSTELLUNG:

Hinweis: These Wetterstation empfängt nur einen Außensender.

1. Legen Sie zuerst die Batterien in den AuBensender ein (siehe dazu "Einlagen und Ersetzen der Batterien im Thermo-Hygro-AuBensender").
2. Legen Sie innerhalb von 30 Sekunden nach Aktivierung des Außensenders die Batterien in die Wetterstation ein (siehe dazu "Einlagen und Ersetzen der Batterien in der Wetterstation"). Sobald die Batterien eingelegt sind, werden alle Segmente der LCD-Anzeige kurz aufleuchten. Im Anschluss werden die Raumtemperatur und -luftfeuchtigkeit sowie die Zeit als 00:00 zur Anzeige kommt. Werden diese Informationen nicht innerhalb von 60 Sekunden auf dem LCD-Bildschirm angezeigt, so müssen alle Batterien für mindestens 60 Sekunden entnommen und dann neu eingesetzt werden. Kommen die Raumdaten wie gewünscht zur Anzeige, so kann mit dem{nachsten Schritt fortgefahren werden.
3. Nachdem alle Batterien eingelegt sind, wird die Wetterstation beginnen, Daten vom Außensender zu empfangen. Es sollenn nun die Temperatur- und Luftfeuchtgkeitendaten des Außenbereichs auf der Wetterstation zur Anzeige kommt. Ist dies nicht innerhalb von 2 Minuten der Fall, so müssen die Batterien aus beiden Geräteinheiten entnommen werden und die Grundeinstellung ist ab Schritt 1 erneut durchzuführen.
4. Zur Sicherstellung einer gute 868 MHz-Datenübertragung sollte die Enternung zwischen der Wetterstation und dem Außensender nicht mehr als 100m betragen (siehe Hinweise zu "Platzierung" und "868 MHz-Empfang").

FUNKTIONSTASTEN:

Wetterstation

Die Wetterstation verfügt über fünf einfach bedienbare Funktionstasten:

SET-Taste (Einstellung)

• Drücken und halten Sie die Taste zum Eintritt in die Einstellmodi für folgende Funktionen: LCD-Kontrast, Sommer-/Winterzeit, Referenzeinstellung des relativen Luftdrucks, manuelle Zeit- und Kalendereinstellung

• Beendigung des Weckalarms

Zum Verlassen des Alarm- und Länder/Städté-Einstellmodus

Wechsel zwischen absoluter und relativer Luftdruckanzeige

+ -Taste (Plus)

Erhöhung, Änderung, Umschaltung der Werte im manuellen Einstellmodus

• Beendigung des Weckalarms

MIN/ MAX-Taste

• Drücken zur Umschaltung zwischen den Anzeigen der maximalen/minimalen AuBentemperatur und der maximalen/minimalen Raumtemperatur
• Zur Verminderung bzw. Änderung der Werte im Einstellmodus
• Drücken und halten Sie die Taste zur Rückstellung der gespeicherten minimalen und maximalen Temperaturwerte (es erfolgt Rückstellung auf die aktuellen Werte)
• Beendigung des Weckalarms

ALARM-Taste (Weckalarm)

• Drücken zur Aktivierung/ Deaktivierung des Weckalarms
• Drücken Sie die Taste für etwa 3 Sekunden zum Eintritt in den Alarminstellmodus
• Beendigung des Weckalarms
  Zum Verlassen des Manuellen und des Länder/Städté-Einstellmodus

SUN-Taste

• Zur Umschaltung zwischen den Anzeigen von Datum (Normalmodus), Sekunden, Sonnenlichtdauer und Stadt
• Drücken und Halten für 3 Sekunden zum Eintritt in den Länder/Städt-Einstellmodus
• Beendigung des Weckalarms
• Drücken zum Verlassen des Manuellen und des Alarm-Einstellmodus

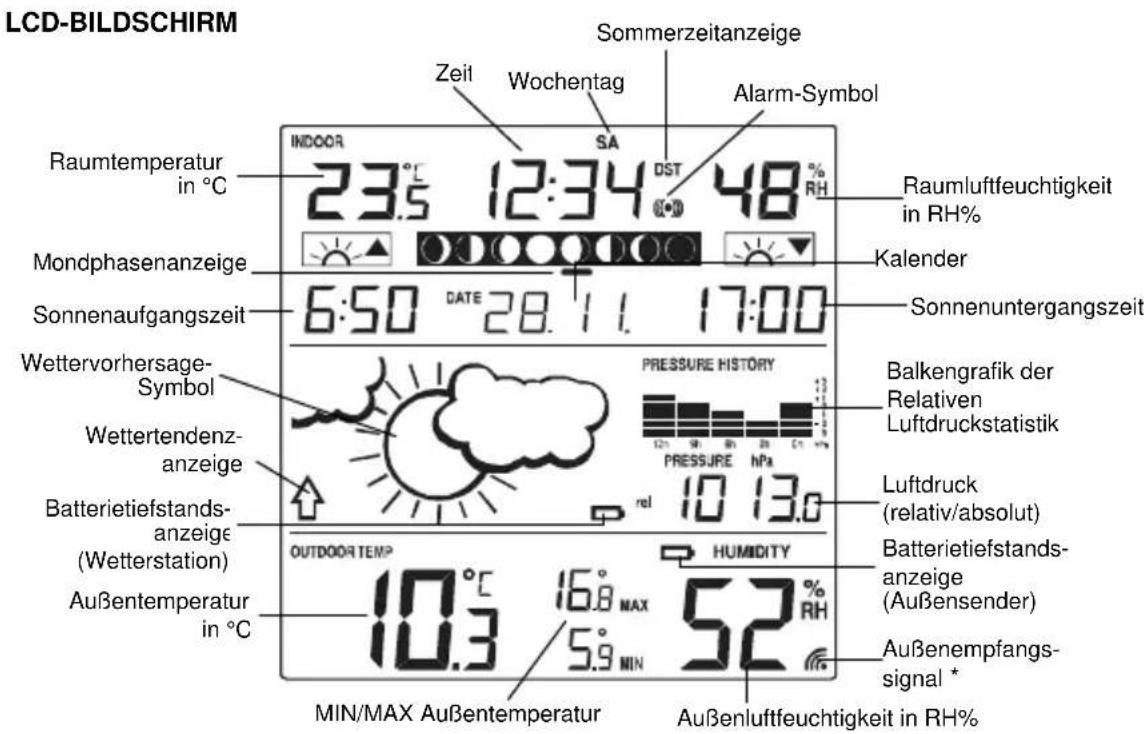

* Wird das Sendesignal des Außenbensenders von der Wetterstation erfolgreich empfangen, so wird das Außenbignsial-Empfangssymbol eingeschaltet (bei Fehlempfang erscheidt kein Symbol auf dem LCD). Auf diese Weise erkennt der Anwender leicht, ob der letzte Empfangung erfolgreich (Symbol EIN) oder erfolglos war (Symbol AUS).

MANUELLE EINSTELLUNGEN:

Die folgenden Einstellungen konnen im Manuellen Einstellmodus vorgenommen werden:

• Einstellung des LCD-Kontrasts
  Einstellung Sommer/Winterzeit EIN/AUS (DST ON/OFF)
• Manuelle Zeiteinstellung
  Kalendereinstellung
• Einstellung des relativen Luftdrucks

Drücken und halten Sie die SET-Taste für etwa 3 Sekunden zum Eintritt in den manuellen Einstellmodus:

EINSTELLUNG DES LCD-KONTRASTS

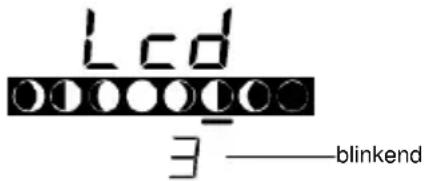

Der LCD-Kontrast kann nach den Ansprüchen des Anwenders in 8 Stufen eingestellt werden (Voreinstellung LCD 3). Einstellung wie folgt:

1. Die obige Darstellung kommt zur Anzeige.
2. Drücken Sie die + -Taste zur Einstellung der gewünschten Kontrastufe. Benutzen Sie die MIN/MAX-Taste zur Verminderung der Werte.
3. Drücken Sie zum Eintritt in die „Einstellung Sommer-/Winterzeit EIN/AUS" die SET-Taste oder verlassen Sie den Einstellmodus durch Drücken der ALARM- oder der SUN-Taste.

EINSTELLUNG SOMMER/WINTERZEIT

Die Funktion Sommer-/Winterzeit (DST = Daylight Saving Time) kann ein- (ON) oder ausgeschaltet (OFF) werden (Voreinstellung "ON"):

1. Gleichzeitig mit der Anzeige "dSt" wird auf dem LCD-Bildschirm das Symbol "ON" blinken.
2. Benutzen Sie zum Ein- (ON) bzw. Ausschalten (OFF) der Funktion Sommer-/Winterzeit die + -Taste.
3. Drücken Sie zum Eintritt in die „Manuelle Zeiteinstellung" die SET-Taste oder verlassen Sie den Einstellmodus durch Drücken der ALARM- oder der SUN-Taste.

MANUELLE ZEITEINSTELLUNG

Einstellung der Zeit wie folgt:

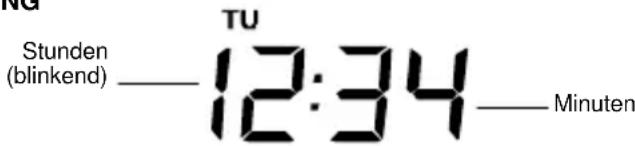

1. Die Stundenstellen in der Zeitanzeigesektion werden blinken.
2. Benutzen Sie die + -Taste zur Erhöhung oder die MIN/MAX-Taste zur Verminderung der Werte. Stetes Drücken der Tasten bewirkt eine schnelle Weiterschaltung.
3. Drucken Sie dann die SET-Taste, um in den Einstellmodus für die Minuten zu gelangen.

4. Die Minutenstellen werden blinken. Benutzen Sie zur Einstellung der Minuten die + -Taste. Benutzen Sie die MIN/MAX-Taste zur Verminderung der Werte.

5. Drücken Sie zum Eintritt in die „Kalendereinstellung" die SET-Taste oder verlassen Sie den Einstellmodus durch Drücken der ALARM- oder der SUN-Taste.

KALENDEREINSTELLUNG

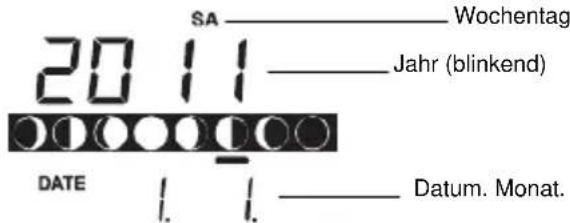

1. Die Jahresstellen blinken.
2. Stellen Sie mit der + -Taste das gewünschte Jahr ein. Benutzen Sie die MIN/MAX-Taste zur Verminderung der Werte. Die Einstellung reicht von 2011 bis 2025.
3. Drücken Sie die SET-Taste, um in den Einstellmodus für den Monat zu gelangen.
4. Die Monatsstellen werden blinken. Stellen Sie mit der + -Taste den Monat ein und drücken Sie dans die SET-Taste, um in den Einstellmodus für das Tagesdatum zu gelangen.
5. Die Datenstellen werden blinken. Stellen Sie mit der + -Taste das Tagesdatum ein. Benutzen sie die MIN/MAX-Taste zur Verminderung der Werte.
6. Drücken Sie zum Eintritt in die „Einstellung des relativen Luftdrucks" die SET-Taste oder verlassen Sie den Einstellmodus durch Drücken der ALARM- oder der SUN-Taste.

Hinweis:

Die Abkürzung des Wochentages (Montag bis Sonntag) wird über der Zeitanzeige dargestellt: MO (Montag) / TU (Dienstag) / WE (Mittwoch) / TH (Donnerstag) / FR (Freitag) / SA (Samstag) / SU (Sonntag).

EINSTELLUNG DES RELATIVEN LUFTDRUCKS

Der relative Luftdruck ist bezogen auf Meereshöhe und muss auf ihre Ortshöhe eingestellt werden. Erfragen Sie den aktuellen Luftdruck ihrer Umgebung (Wert vom Wetteramt, Internet, Optiker, geechte Wettersäulen an öffentlichen Gebäuden, Flughafen).

Der Wert des relativen Luftdrucks beträgt in der Voreinstellung 1013 hPa (29,92 inHg). Er kann zur Hohenlagenkorrektur im Bereich von 960 - 1040 hPa (28,35 - 30,72 inHg) auf einen anderen Wert eingestellt werden.

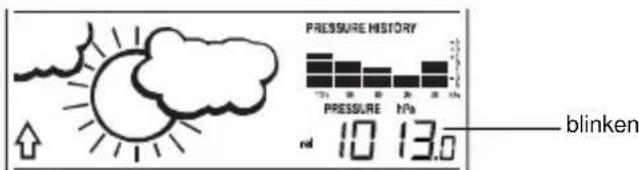

1. Der aktuelle relative Luftdruckwert beginnnt zu blinken.
2. Benutzen Sie die +-Taste zur Erhöhung oder die MIN/MAX-Taste zur Verminderung des Wertes. Stetes Drücken der Tasten bewirkt eine schnelle Weiterschaltung.
3. Drücken Sie zur Rückkehr in den normalen Anzeigemodus ein weiteres Mal die SET-Taste.

EINSTELLUNG DES ORTS FÜR DIE SONNENAUFGANGS- UND -UNTERGANGSZEIT

In Abhängigkeit der Örtlichkeit, des Datum, der Zeit und der Einstellung von Sommer-/Winterzeit (DST) wird die Sonnenaufgangs- und -untergangszeit bzw. die Sonnenscheindauer tätiglich automatisch um 00:00 Uhr auf den aktuellen Stand gebracht.

1. Drucken und halten Sie zum Eintritt in den Orts-Einstellmodus für 3 Sekunden die SUN-Taste.

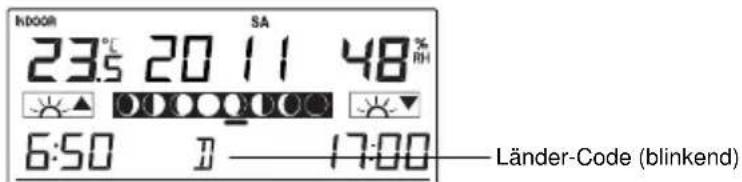

2. Die Abkürzung des Ländernamens wird beginnen zu blinken. Benutzen Sie zur Wahl des Landes die +-Taste oder die MIN/MAX-Taste:

Hinweis: Es kann unter 26 europäischen Ländern bzw. 150 Städten ausgewählt werden. Jedes Land bzw. jeder Stadt wird als Abkürzung dargestellt. Sie finden die Abkürzungen aller Länder bzw. Städe in der Listem am Anfang theses Handbuchs.

1. Ist das gewünschte Land gewählt, so drücken Sie zum Eintritt in den Städte-Einstellmodus die SUN-Taste.

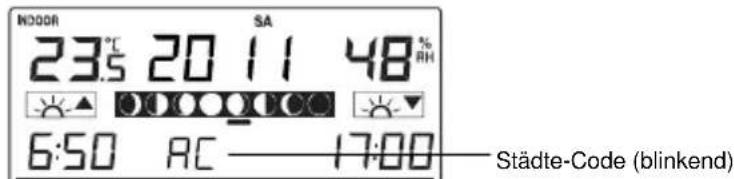

2. Der Städte-Code wird beginnen zu blinken. Benutzen Sie nun zur Auswahl der Stadt die + -Taste oder die MIN/MAX-Taste. Stetes Drücken der Tasten bewirkt einechnelle Weiterschaltung.

1. Bestätigen Sie die Einstellung mit der SUN-Taste. (Der Anwender kann den Einstellmodus auch ohne Änderung der Einstellwerte verlassen. Hierzu ist nur die SET- oder die ALARM-Taste zu drücken.)

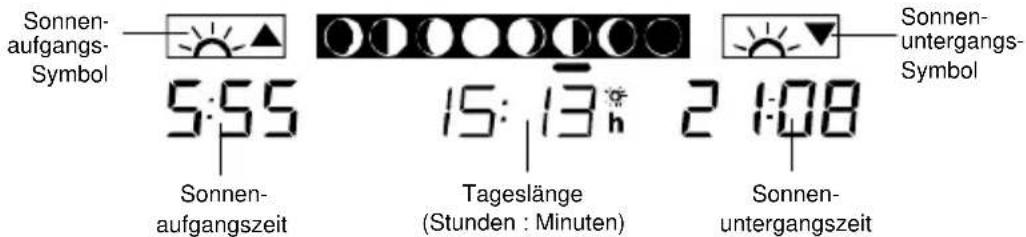

2. Die Zeit des Sonnenaufgangs, die Sonnenscheindauer und die Zeit des Sonnenuntergangs wird innerhalb weniger Sekunden zur Anzeige kommt.

1. Drücken Sie zur Rückkehr in den normalen Anzeigemodus zwei Mal die SUN-Taste.

ANZEIGERDTAGESLANGE

1. Drücken Sie im normalen Anzeigemodus zur Anzeige der TAGESLÄNGE (Gesamtstunden der Sonnenlichtdauer des Tages) zwei Mal die SUN-Taste.
2. Durch einmaliges weiteres Drücken der SUN-Taste wird die gewährte Stadt angezeigt (siehe "EINSTELLUNG DES ORTS FÜR DIE SONNENAUFGANGS- und -UNTERGANGSZEIT").
3. Drucken Sie zur Rückkehr in den normalen Anzeigemodus ein weiteres Mal die SUN-Taste.

EINSTELLUNG DES WECKZEITALARMS

Einstellung des Weckalarms:

1. Drücken Sie die ALARM Taste. ALM und die Alarmzeit entscheid im Display.
2. Drücken und halten Sie die ALARM Taste. Die Stundenanzeige blinkt. Stellen Sie mit der + oder MAX/MIN Taste die Stunden ein.
3. Drucken Sie die ALARM Taste. Die Minutenanzeige blinkt. Stellen Sie mit der + oder MAX/MIN Taste die Minuten ein.
4. Bestätigen Sie die Eingabe mit der ALARM Taste. Im Display erscheint die aktuelle Uhrzeit.
5. Um die Alarmfunktion zu aktivieren oder zu deaktivieren, drucken Sie einmal die ALARM-Taste. Die Anzeige des Alarmsymbols ((•)) lassst erkennen, dass der Weckalarm aktiviert ist.

Hinweis:

Die Signaldauer des Weckalarms beträgt etwa 120 Sekunden. Das Alarmsignal kann durch Drücken jeder beliebigen Taste abgebrochen werden.

VERLASSEN DES MANUELLEN EINSTELLMODUS

Um den Modus Manuelle Einstellungen zu verlassen, ist während der manuellen Einstellungen so lange zu warten, bis automatische Abschaltung erfolgt. Der Modus kehr damit zur normalen Zeitanzeige zurück.

WETTERRVORHERSAGE UND WETTERTENDENZ

WETTERMORHERSAGESYMBOLE

Die Weervorhersagesymbole in der zweiten Sekon des LCD-Bildschirms werden in einer der folgenden kombinaonen angezeigt:

Bei plötzlichen oder größeren Schwankungen des Luftdrucks werden die Anzeigesymbole aktualisiert, um die Wetterveränderung anzuzeigen. Ändern sich die Anzeigesymbole nicht, dann hat sich entweder der Luftdruck nicht verändert oder die Veränderung ist so langsam eingetreten, dass sie von der Wetterstation nicht registriert werden konne. Wenn die Anzeige Sonne oder Regen anzeigt, verändert sich die Anzeige auch dann nicht, wenn sich das Wetter verbessert (Anzeige sonstig) oder verschlechtert (Anzeige Regen), da die Anzeigesymbole bereits die beiden Extremsituationen darstellen.

Die Anzeigesymbole zeigen eine Wetterbesserung oder -verschlechterung an, was aber nicht unbedingt, wie durch die Symbole angegeben, Sonne oder Regen bedeutet. Ist das aktuelle Wetter zum Beispiel wolkig und es wird Regen angezeigt, deutet dies nicht auf eine Fehlfunktion des Gerätes hin, sondern gibt an, dass der Luftdruck gesunden und eine Wetterverschlechterung zu erwarten ist, wobei es sich aber nicht unbedingt um Regen handeln miss.

Hinweis:

Nach der Grundeinstellung sollen den Wettervorhersagen fur die ersten 12 - 24 Stunden nicht beachtet werden, da die Station erst über diesen Zeitraum auf konstanter Höhe über dem Meeresspiegel Luftdruckdaten sammeln muss, um eine genauere Vorhersage treffen zu konnen.

Wie bei jeder Wettervorhorsage kann auch bei dieser Wetterstation keine absolute Genaigung garantiert werden. In Abhängigkeit von den unterschiedlichen Einsatzzorten, für die das Gerät entwickelt wurde, ist mit einer Vorhersagegenaigung von etwa 75% zu rechnen. So wird das Gerät in Gegenmen mit*häufig plötzlich wechselnden Wetterlagen (z.B. von sonstig zu regnerisch) genauer arbeiten als in Gegenmen mit geringen und seltenen Wetteränderungen (z.B. meinst sonstig).

Wird die Wetterstation von einem Ort an einen anderen verlegt, der bedeutendHigher oder tiefer liegt als der ursprüngliche Standort (zum Beispiel vom Erdgeschoss in die oberen Stockwerke eines Houses), so sollen den die wahrrend der ersten 12 - 24 Stunden angezeigten Werte ignoriert werden. Dadurch wird gewährleistet, dass die Wetterstation die Verlegung nicht als Änderung des Luftdrucks wahrnimmt, wenn es sich in Wirklichkeit nur um eine Änderung der Höhe des Standorts handelt.

WETTERTENDENZANZEIGE

Die Wettertendenzanzeigen in Pfeilform arbeiten im Zusammenhang mit den Wettervorhorsagesymbolen. Zeigt ein Pfeil nach oben, bedeutet dies einen Luftdruckanstieg und damit eine zu erwartende Wetterbesserung. Zeigt ein Pfeil nach unten, sinkt der Luftdruck und eine Wetterverschlechterung ist zu erwarten.

Zieht man dies in Betracht, kann man ersehen, wie sich das Wetter verändert hat und welche Veränderungen zu erwarten sind. Zeigt die Tendenzanzeige z. B. nach unter bei gleichzeitiger Anzeige der Symbole von Sonne und Wolken (wolkig mit sonstigen Abschnitten), dann fand die letzte registrierte Wetteränderung während einer sonstigen Periodestatt (nur das Symbol sonnig). Da die Tendenzanzeige nach unter zeigt, folgt darauf für die{nachste Wetteränderung das Symbol Wolken mit Regen.

Hinweis:

Hat die Wettertendenzanzeige eine erste Luftdruckänderung registriert, dann bleibt sie ständig auf dem LCD-Bildschirm sightbar.

LUFTDRUCKSTATISTIK (ELEKTRONISCHES BAROMETER MIT TRENDANZEIGE DES BAROMETRISCHEN DRUCKES)

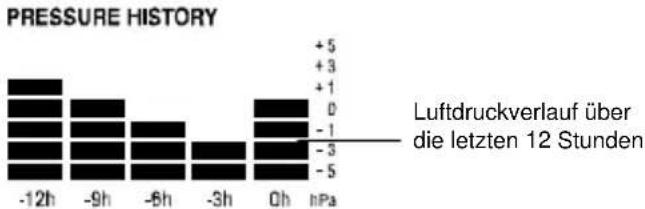

Die rechte Seite der zweiten Sektion des LCD-Bildschirms zeigt die Balkengrafik der Luftdruckhistorie.

Die Balkengrafik zeigt den statistischen Luftdruckverlauf über die letzten 12 Stunden in 5 Schritten zum Zeitpunkt 0h, -3h, -6h, -9h und -12h an. Der Zeitpunkt "Oh" repräsentiert den gespeicherten Luftdruckwert der aktuellen vollen Stunde. Die Balken stellen die Luftdruckwerte in "hPa" (0, ± 1, ± 3, ± 5) zu den entsprechenden Zeitpunkten dar. Die "0" in der Skalenmitte entspricht dem aktuellen Luftdruck und jeder Abweichung (± 1, ± 3, ± 5) zeigt an, wie hoch oder niedrig der darüber liegende "hPa"-Wert im Vergleich zum aktuellen Luftdruck war.

Steigen die Balken an, so bedeutet dies eine durch steigenden Luftdruck verursachte Wetterbesserung. Fallende Balken bedeuten sinkenden Luftdruck und damit eine vom aktuellen Zeitpunkt "0h" zu erwartende Wetterverschlechterung.

Hinweis:

Für eine genaue barometrische Luftdrucktrendanzeige sollte die Wetterstation auf konstanter Meereshöhe betrieben werden. Das heißt, dass die Station z. B. nicht vom Erdgeschoss in die oberen Stockwerke des Hauses verlegt werden sollen. Soltte dennoch eine Verlegung an eine hoher oder tiefer gelegene Örtlichkeit erfolgen, so ist die Anzeige für die nachsten 12 Stunden zu ignorieren.

RELATIVER UND ABSOLUTER LUFTDRUCK

Drücken Sie die SET-Taste zur Umschaltung zwischen den Anzeigen des relativen (rel^ ) oder absoluten (abs^ ) Luftdrucks.

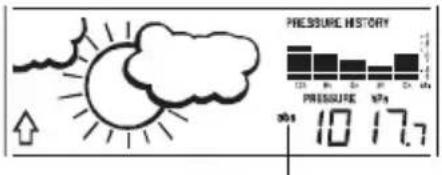

Anzeige des absoluten Luftdrucks

Hinweis:

Der absolute Luftdruck ist der aktuell gemessene Luftdruck. Der relative Luftdruck ist bezogen auf Meereshehe und muss auf ihre Ortshöhe eingestellt werden (siehe "Einstellung des relativen Luftdrucks").

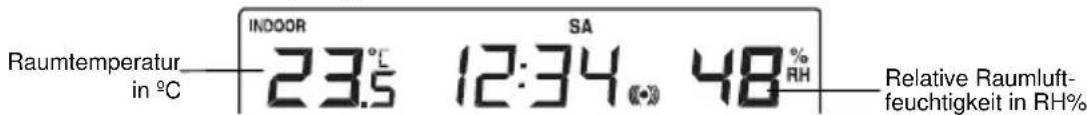

RAUMTEMPERATUR-/RAUMLUFTFEUCHTIGKEITSDATEN

Die Raumtemperatur- und Raumluftfeuchtgkeitendaten werden automatisch aktualisiert und in der ersten Sektion des LCD-Bildschirms angezeigt.

AUSSENTEMPERATUR-/AUSSENLUFTFEUCHTIGKEITSDATEN

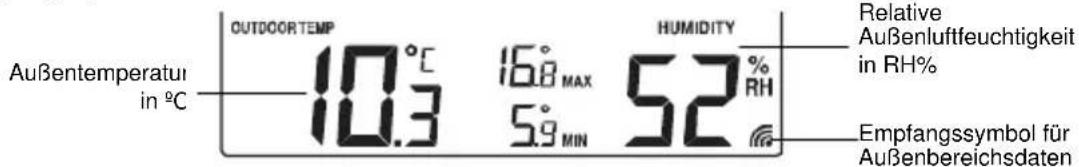

Die unterste Sektion des LCD-Bildschirms zeigt die AuBentemperatur und AuBenluftfeuchtigkeit sowie das Empfangssymbol für die AuBenbereichsdaten.

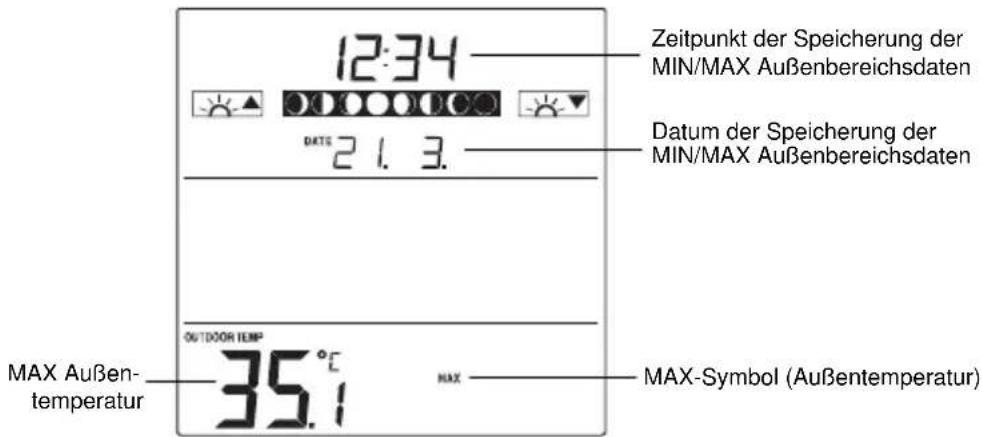

ZUR ANSICHT DER MIN/MAX-TEMPERATURDATEN

Drücken Sie zur sequentiellen Darstellung der MIN/MAX-Raum- und Außentemperaturwerte mehrfach die MIN/MAX-Taste.

Hinweis: Die gespeicherten MIN/MAX-Außentemperaturwerte werden mit gespeicherter Zeit und Datum von deren Eintritt angezeigt.

RÜCKSTELLUNG DER MIN/MAX-TEMPERATURDATEN

Drücken und halten Sie zur Rückstellung aller gespeicherten Raum- und Außentemperaturen auf deren aktuelle Werte für 3 Sekunden die MIN/MAX-Taste.

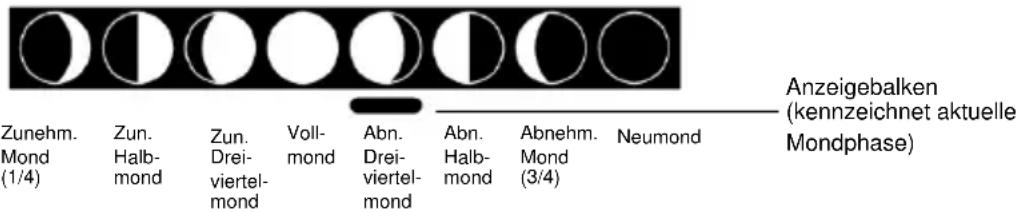

MONDPHASENSYMBOL

Die Darstellung-zeigt in 8 Symbolen die verschiedene Mondphasen an. Die aktuelle Mondphase wird in Abhängigkeit des eingestellten Kalenderdatumss mittels eines Balkensegments gekennzeichnet.

HINWEIS ZUM THERMO-HYGRO-AUSSENSENDER:

Der Sendebereich des Thermo-Hygro-AuBensenders kann durch die Umgebungstemperatur beeinflusst werden. Bei kalten Temperaturen kann sich die Sendeentfernung vermindern. Ebenso ist eine Verminderung der Batterieleistung möglich. Beachten Sie diesitte bei der Platzierung des AuBensenders.

868 MHz-EMPFANGSTEST

Werden die Außentemperaturdaten nicht innerhalb von 2 Minuten nach der Grundeinstellung empfangen und angezeigt (der Bildschirm zeigt nach mehreren vergeblichen Empfangsversuchen noch immer “---”), so überprüfen Sieitte folgende Punkte:

1. Der Abstand von Wetterstation und AuBensender zu Störquellen wie z.B. Computermonitoren oder Fernsehgeräten sollen mindestens 2 Meter betragen.
2. Vermeiden Sie, den Außensender direkt an oder in die Höhe von metallischen Fensterrahmen zuplatzieren.
3. Die Benutzung anderer, auf derselben Frequenz (868 MHz) arbeitender Geräte wie z. B. Kopfhörer oder Laatsprecher kann die korrekte Signalübertragung verhindern. Störungen des Empfangs können auch von Nachbarn verursacht werden, die auf derselben Frequenz (868 MHz) arbeitende Geräte betreiben.

Hinweis:

Erfolgdt eine korrekte Übertragung des 868 MHz-Signals, so sollenn die Batteriefacher von Wetterstation und AuBensender nicht mehr geoffnet werden. Es konnten sich dadurch die Batterien aus den Kontakten losen und damit eine unerwunschte Rückstellung herbeifhren. Sollte dies trotzdem versehentlich vorkommen, so mussen zur Vermeidung von Übertragungsproblemen alle Einheiten neu eingestellt werden (siehe "Grundeinstellung" oben).

Die maximale Sendeentfernung vom AuBensender zur Wetterstation beträgt im freien Feld etwa 100 Meter. Dies ist jeder von den Umgebungsbedingungen und deren Einflüssen abhängig. Istriotz Beachtung dieser Faktoren kein Empfang möglich, so müssen alle Einheiten neu eingestellt werden (siehe "Grundeinstellung" oben).

PLATZIERUNG DER WETTERSTATION:

Die Wetterstation betet die Option von Tischaufstellung oder Wandmontage. Bitterstellen Sie vor der Wandmontage safer, dass die AuBenbereichsdaten an der gewünschten Montagestelle korrekt empfangen werden konnen.

Wandmontage wie folgt:

1. Schraube (nicht im Lieferumfang) an der gewünschten Stelle in die Wand drehen. Dabei den Schraubenkopf etwa 5mm von der Wand abstehen halten.
2. Hängen Sie die Wetterstation mithilfe ihrer Aufhängeöse vorsichtig an diese Schraube. Stellen Sie safer, dass das Gerät vor dem Loslassen safer am Schraubenkopf einrastet.

Klappbarer Tischständer:

Der klappbare Tischständer befindet sich auf der Rückseite der Wetterstation. Ziehen Sie zur Aufstellung den Ständer nach außen. Ist der Ständer ausgeklappt, so platzieren Sie die Wetterstation an einer geeigneten Stelle.

PLATZIERUNG DES THERMO-HYGRO-AUSSENSENDERS

Montageitte an einem geschützten Ort zur Vermeidung von Beeinflussung durch Regen oder direkte Sonneneinstrahlung.

Der Thermo-Hygro-AuBensender kann mithilfe des Halters, der als Tischständer oder Wandhalter benutzt werden kann, auf eine ebene Flache gestellt oder an eine Wand montiert werden.

Wandmontage wie folgt:

1. Befestigen Sie mithilfe der Schrauben und Plastikdubel den Wandhalter an der gewünschten Wandstelle.
2. Stecken Sie den Außensender auf den Wandhalter.

Hinweis:

Platzieren Sie vor der endgültigen Montage des Wandhalters alle Geräteinheiten an die gewünschten Montagestellten, um zu prufen, ob die Außensenderdaten korrekt empfangen werden. Werden die Signale nicht empfangen, so verschieben Sie die Einheiten geringfällig, daß dies meist bereits zu einem guteignalempfang führt.

PFLEGE UND WARTUNG

Reinigen Sie das Gerät und den Sender mit einem weichen, leicht feuchten Tuch. Keine Scheuer-oder Lösungsmittel verwenden! Vor Feuchtigkeit schützen.
Entfernen Sie die Batterien, wenn Sie das Gerät langere Zeit nicht verwenden.

FEHLERBSEITIGUNG

Problem	Lösungen
Keine Anzeige auf der Basisstation oder Sender	· Batterien polrlichtig einlagen · Batterien wechseln
Kein Senderemempfang Anzeige „---“	· Batterien des Außenensenders prüfen (keine Akkus verwenden!) · Neuinbetriebnahme von Sender und Basiserät gemäß Anleitung · Anderen Aufstellort für Sender und/oder Basiserät wahren · Abstand zwischen Sender und Basiserät verringn · Beseitigen der Störquellen
Unkorrekte Anzeige	· Batterien wechseln

ENTSORGUNG

Dieses Produkt wurde unter Verwendung hochwertiger Materialen und Bestandteile hergestellt, die recycliert und wiederverwendet werden können.

Batterien und Akkus dürfen keinesfalls in den Hausmüll!

Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationaler oder lokaler Bestimmungen abzugeben.

Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei

Dieses Gerat ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet.

Dieses Produktarf nicht mit dem Hausmull entsorgt werden. Der Nutzer ist verpflichtet, das Altgerat zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle fur die Entsorgung von Elektro- und Elektronikgeräten abzugeben.

TECHNISCHE DATEN

Empfohlener Betriebstemperaturbereich +5^ bis +40^ / + 41^ bis +104^

Temperaturmessbereich:

Innenraum : -9,9°C bis +59,9°C mit 0,1°C Auflösung / 14,2°F bis +139,8°F mit 0,2°F Auflösung (Anzeige “OF.L” außerhalb dieseres Bereichs)

Außenbereich : -39,9°C bis +59,9°C mit 0,1°C Auflüösung / -39,8°F bis +139.8°F mit 0,2°F Auflüösung (Anzeige “OF.L” außerhalb这意味着 Bereichs, Anzeige “...” bei fehlendem Sendersignal)

Luftfeuchtigkeitsmessbereich:

Raumluftfeuchtigkeitsbereich : 20% bis 95% mit 1% Auflosung (Anzeige “- - ” bei Temperatur im Überlauf (OF.L); Anzeige 19% bei < 20% und 96% bei > 95%)

Außenluftfeuchtigkeitsbereich : 1% bis 99% mit 1% Auflösung (Anzeige “- - ” bei Temperatur im Überlauf (OF.L); Anzeige 1% bei < 1% und 99% bei > 99%)

Prüf- und Empfangsintervalle:

Innenraum : alle 16 Sekunden

Außenbereich : alle 4 Sekunden

Luftdruck-Prüfinterval alle 1 Minuten

Übertragungsfrequency : 868 MHz

Maximale Sendeleistung : < 25mW

Stromversorgung (Alkali-Batterien empfohlen):

Wetterstation : 2 x 1,5 V-Batterie Typ Baby C, IEC LR14

Batterielebensdauer : etwa 24 Monate

AuBensender : 2 x 1,5 V-Batterie Typ Micro AAA, IEC LR3

Batterielebensdauer :WAY 12 Monate

Abmessungen (L x B x H):

Wetterstation

184x40x188mm

AuBensender

36 x 16 x 102,6 mm (ohne Halter)

These Anleitung oder Auszüge darauf dürfen nur mit Zustimmung von TFA Dostmann veröffentlich werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden.

Die neuesten technischen Daten und Informationen zu Ihr Produkt finden Sie unter Eingabe der Antikel-Nummer auf unserer Homepage.

EU-Konformitätserklarung

Hiermit erklart TFA Dostmann, dass der Funkanlageotyp 35.1144 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitäserklung ist unter der folgenden Internetadresse verfügbar:

www.tfa-dostmann.de

E-Mail: [e-mail]

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Deutschland 06/17

WIRELESS 868 MHz WEATHER STATION

Instruction manual

E-Mail: [e-mail]

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Germany

06/17

STATION MÉTEO SANS FIL 868 MHz

Mode d'emploi

www.tfa-dostmann.de
E-Mail: [e-mail]
TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Allemagne 06/17

HANDBEDIENDE REGELSTANDEN:

REGELSTAND SCHERMCONTRAST

E-Mail: [e-mail]

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Duitsland 06/17

STAZIONE METEOROLOGICA WIRELESS A 868 MHz

E-Mail: [e-mail]

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Germania 06/17

ESTACION METEOROLOGICA INALÁMBRICA DE 868MHz

E-Mail: [e-mail]

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Alemania

06/17

TFA Dostmann / Wertheim

LISTE DER LÄNDER/STÄDTE-CODES

LIST OF COUNTRY/CITY CODES

SWITZERLAND, LIECHTENSTEIN = CH

BASEL = BAS

BERN = BER

CHUR = CHR

GENEVA = GNV

LOCARNO = LOC

LUCERNE LUC

ST MORITZ = MOR

ST GALLYN = SGL

SION = SIO

VADUZ = VDZ

ZUERICH = ZUR

CZECH REPUBLIC = CZ

PRAGUE = PRG

GERMANY =

AACHEN = AC

BERLIN = B

DUESSELDORF = D

DRESDEN = DD

ERFURT EF

FRANKFURT = F

FLENSBURG = FL

FREIBURG = FR

HANNOVER = H

BREMEN = HB

HAMBURG = HH

ROSTOCK = HRO

STRALSUND = HST

KOELN = K

KIEL = KI

KASSEL = KS

LEIPZIG = L

MUENCHEN = M

MAGDEBURG = MD

NUERNBERG = N

REGENSBURG

STUTTGART = S

SAARBRUECKEN = SB

SCHWERIN = SN

DANMARK = DK

ALBORG = ALB

ARHUS = ARH

COPENHAGEN = CPH

ODENSE ODE

SPAIN, ANDORRA = E

ALICANTE = ALI

ANDORRA = AND

BADAJOZ = BAD

BARCELONA = BAR

BILBAO = BIL

CADIX = CAD

CORDOBA = COR

IBZA=IBZ

LA COROGNA = LCO

LEON = LEO

LAS PALMAS = LPA

MADRID = MAD

MALAGA = MAL
