BEDIENUNGSANLEITUNG Lumax 35.1093 TFA

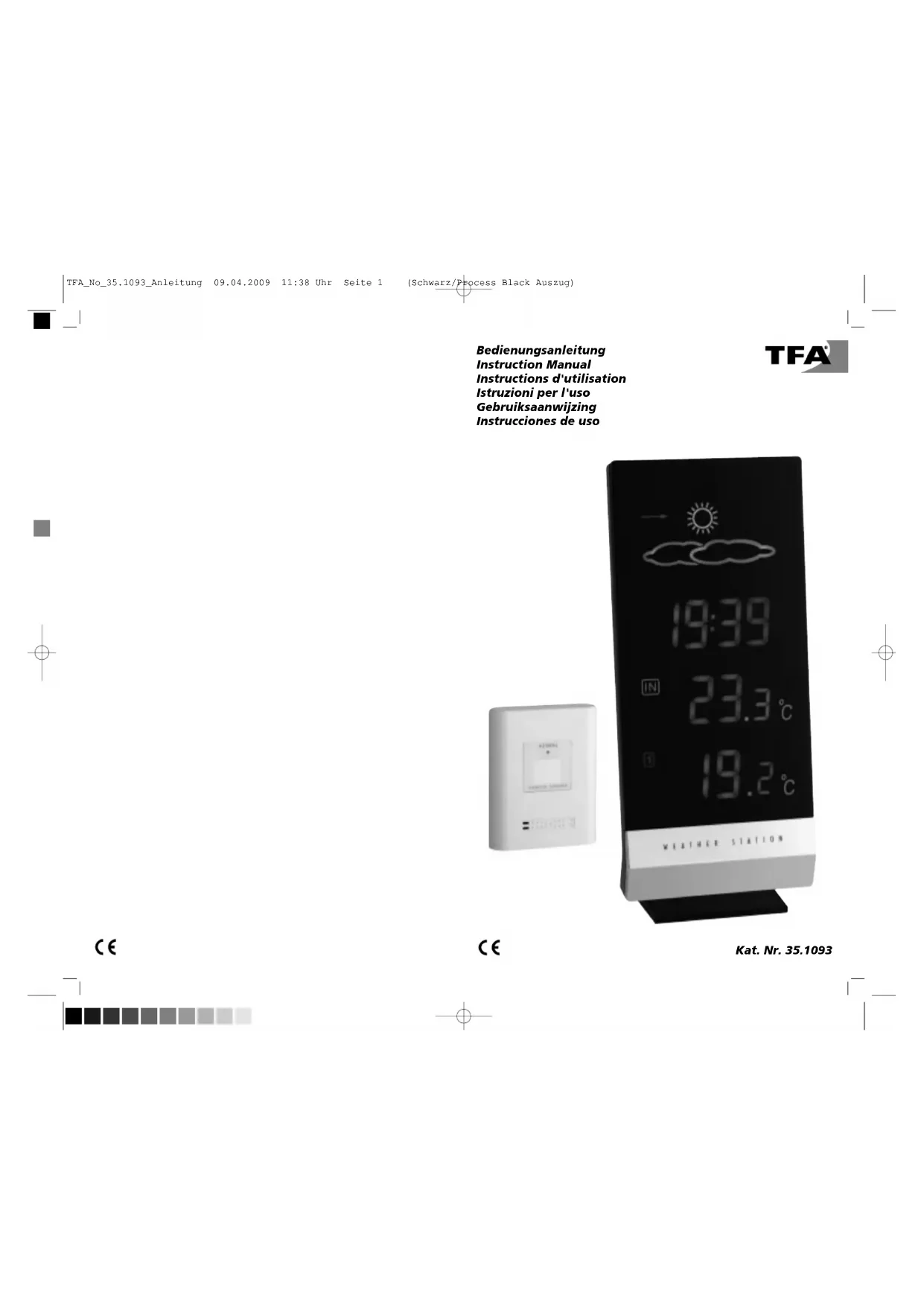

Kat. Nr. 35.1093 Bedienungsanleitung Instruction Manual Instructions d'utilisation Istruzioni per l'uso Gebruiksaanwijzing Instrucciones de uso TFA_No_35.1093_Anleitung 09.04.2009 11:38 Uhr Seite 1 (Schwarz/Process Black Auszug)LUMAX – Funk-Wetterstation

Ihre neue Wetterstation besteht aus einer Basisstation mit Innensensoren für Raumtem- peratur und Luftdruck und einem Außensender zur Messung der Außentemperatur. So erhalten Sie Informationen über Temperatur und Wetter rund um Ihr Haus. Das macht Spaß und neugierig auf mehr. Bitte lesen Sie die Gebrauchsanweisung sorgfältig durch und bewahren Sie sie auf. 1.1Inhalt

• Gebrauchsanweisung 1.2Funktionen

• Außentemperatur über kabellosen Außensender (433 MHz), Reichweite bis 30 m (Freifeld)

• Maximum- und Minimumwerte

• Wettervorhersage mit Symbolen und Luftdrucktendenz

• Funkuhr mit Alarm und Snooze-Funktion

• Dauerhafte LED Hintergrundbeleuchtung

• Zum Aufstellen oder an die Wand hängen

2.1 Basisstation (Empfänger) Fig. 1

LCD-Anzeige A. Infrarotsensor B. Wettertendenzanzeige C. Wettervorhersage mit Symbolen D. Batteriesymbol für die Wetterstation E. Funkuhr F. Alarmsymbol G. Funkuhrsymbol H. Innentemperatur

I. MAX Funktion für die Innentemperatur

J. Batteriesymbol für den Außensender K. Kanalnummer für den Außensender L. MAX Funktion für die Außentemperatur M. Außentemperatur Tastenbedienung

Drücken Sie sie mit einem spitzen Gegenstand, wenn die Station nicht einwandfrei funktioniert.

8. „BRIGHT/DIM“ Taste

Durch Drücken der Taste kann man die Helligkeit der Hintergrundbeleuchtung ein- stellen Fig. 1

TFA_No_35.1093_Anleitung 09.04.2009 11:38 Uhr Seite 2 (Schwarz/Process Black Auszug)LUMAX – Funk-Wetterstation

Bitte beachten Sie folgende Hinweise:

• Der DCF-Empfänger für die Funkzeit ist im Sensor integriert. Es wird empfohlen, einen Abstand zu eventuellen Störfeldern und Stahlbetonbauten einzuhalten.

• Nachts sind die atmosphärischen Störungen meist geringer und ein Empfang ist in den meisten Fällen möglich. Ein einziger Empfang pro Tag genügt, um die Genauig- keit zu gewährleisten und Abweichungen unter 1 Sekunde zu halten.

• Wenn der Empfang nicht erfolgreich ist, erscheint das Empfangssymbol nicht mehr im Display, der Empfang wird aber weiterhin versucht. Bei erfolgreichem Empfang wird die manuell eingestellte Zeit überschrieben.

4.1 Manuelle Uhrzeiteinstellung

• Drücken und halten Sie die „MENU/SETUP“ Taste für 2 Sekunden. Die Stunden- anzeige beginnt zu blinken und Sie können mit den „▲“ oder „▼“ Tasten die Stunden einstellen. Halten Sie die Tasten im Einstellmodus gedrückt, gelangen Sie in den Schnelllauf.

• Bestätigen Sie mit der „MENU/SETUP“ Taste.

• Geben Sie auf gleicher Weise die Minuten ein.

• Drücken Sie die „MENU/SETUP“ Taste um die Minutenangabe zu bestätigen.

• Im Display erscheint „On“. Das Funkempfangssignal ist eingeschaltet. Der DCF- Empfang ist aktivert und wird bei erfolgreichem Empfang die manuell eingestellte Zeit überschreiben. Zum Deaktivieren des Funksignales drücken Sie die „▲“ oder „▼“ Tasten. Im Display erscheint „Off“. Bestätigen Sie mit der „MENU/SETUP“ Taste. Hinweis: Das Gerät verlässt automatisch den Einstellmodus, wenn länger als 10 Sekun- den keine Taste gedrückt wird.

• Drücken Sie die „ “ Taste und Sie gelangen für 10 Sekunden in den Alarmmodus. Die Alarmzeit wird angezeigt.

• Durch Drücken der „ “ Taste wird der Alarm de- oder aktiviert.

• Das Alarmsymbol „ ” wird angezeigt wenn der Alarm aktiv ist.

• Drücken und halten Sie die „ “ Taste noch einmal für 2 Sekunden um die Alarm- zeit einstellen zu können.

• Die Stundenanzeige beginnt zu blinken und Sie können mit den „▲“ oder „▼“ Tasten die Stunden einstellen. Halten Sie die Tasten im Einstellmodus gedrückt, gelangen Sie in den Schnelllauf.

• Drücken Sie die „ “ Taste um die Eingabe zu bestätigen.

• Geben Sie auf gleicher Weise die Minuten ein.

• Drücken Sie die „ “ Taste um die Minutenangabe zu bestätigen.

• Die Alarmzeit wird angezeigt (max. 10 Sek.).

• Während das Wecksignal ertönt, können Sie es mit jeder beliebigen Taste aus- schalten.

• Die Snooze-Funktion lösen Sie über den Infrarotsensor (Handbewegung ca. 15 cm vor dem Sensor) aus. Das Alarmsymbol blinkt und der Alarmton wird für 5 Minuten unterbrochen.

• Durch Drücken einer beliebigen Taste verläßt man die Snooze-Funktion wieder.

• Die Funkwetterstation unterscheidet 5 Wettersymbole (sonnig, teilweise bewölkt, bedeckt, Regen und Sturm) und 3 Symbole für den Luftdrucktrend (steigend, gleich bleibend, fallend). LUMAX – Funk-Wetterstation

Gehäuse N. Wandaufhängeöse O. Stromanschlußbuchse P. Ständer (optional) Q. Batteriefach 2.2. Sender Fig. 2 D1: Übertragungsanzeige LED D2: Wandaufhängeöse D3: Batteriefach-Halter D4: Channel-Taste

• Legen Sie die Basisstation und den Sender in einem Abstand von ca. 1,5 Metern voneinander auf einen Tisch. Vermeiden Sie die Nähe zu möglichen Störquellen (elektronische Geräte und Funkanlagen).

• Stecken Sie den Anschlussstecker in den Anschluss (0) der Wetterstation und schließen Sie das Gerät mit dem Netzstecker am Stromnetz an. Wichtig! Stellen Sie sicher, dass Ihre Netzspannung nicht mehr als 230 V beträgt! Andere Netzspannun- gen können zur Beschädigung des Instrumentes führen.

• Ein kurzer Signalton ertönt und es werden alle LCD Segmente für 3 sec. angezeigt. Die Station geht nun in den Lernmodus, um den Sensor zu erlernen.

• Entfernen Sie den Ständer der Wetterstation indem Sie ihn etwas nach unten ziehen und dann abnehmen und legen Sie 2 x AAA 1,5 V Batterien in das Batteriefach der Basisstation ein, +/- Pol wie abgebildet.

• Die Batterien fungieren im Falle eines Netzausfalls als Backup-Stromversorgung.

• Öffnen Sie nun das Batteriefach des Außensenders, indem Sie die beiden Halter an der Unterseite nach innen schieben, und legen Sie 2 x AA 1,5 V Batterien ein. Ach- ten Sie auf die richtige Polarität beim Einlegen der Batterien.

• Die LED Anzeige des Senders blinkt. Der Sender befindet sich nun im Kanal-Ein- stellungsmodus mit der Voreinstellung auf Kanal 1.

• Er überträgt erst die Temperatur, danach wird der Empfang der Funkzeit aktiviert. Während des Empfangs (max. 10. Minuten) der Funkzeit werden keine Außenwer- te übertragen.

• Das Funksignalsymbol erscheint dauerhaft auf dem Display der Basisstation, sobald die Funkzeit empfangen wurde.

• Wichtig: Drücken Sie keine Taste während der ersten 10 Minuten; wenn sich die Station im Lernmodus befindet. Wenn die Außenwerte und die Funkzeit ange- zeigt werden, können Sie den Außensender im Freien anbringen. Wenn die Funk- zeit nicht empfangen wird, können Sie die Zeit manuell einstellen. Falls die Außenwerte nicht angezeigt werden, oder wenn Sie vor dem Empfang der Außen- werte eine Taste gedrückt haben und bei Batteriewechsel im Sender wiederholen Sie den Inbetriebnahmeprozess. Bitte warten Sie 10 sec.! Hinweis für die Funkzeit DCF:

• Die Zeitübertragung erfolgt von einer Cäsium Atom-Funkuhr, die von der Physika- lisch Technischen Bundesanstalt in Braunschweig betrieben wird. Die Abweichung beträgt weniger als 1 Sekunde in einer Million Jahren. Die Zeit ist kodiert und wird von Mainflingen in der Nähe von Frankfurt am Main durch ein DCF-77 (77.5 kHz) Frequenzsignal übertragen mit einer Reichweite von ca. 1.500 km. Ihre Funk- wetterstation empfängt das Signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch. Der Empfang hängt hauptsächlich von der geographischen Lage ab. Im Normalfall sollten innerhalb des Radius von 1.500 km ausgehend von Frankfurt bei der Über- tragung keine Probleme auftauchen. TFA_No_35.1093_Anleitung 09.04.2009 11:38 Uhr Seite 3 (Schwarz/Process Black Auszug)LUMAX – Funk-Wetterstation

10. Technische Daten

Basisstation Messbereich Innentemperatur: -10…+60°C Arbeitstemperatur: 0…+50°C Auflösung: 0,1°C Batterien: 2 x 1,5 V AAA (inklusive) Netzstecker: 230 V ~ 50 Hz / 6 V = Sender Messbereich Außentemperatur: -20…+60°C Auflösung: 0,1°C Übertragungsfrequenz: 433 MHz Reichweite Freifeld: max. 30 m Batterien: 2 x 1,5 V AA (inklusive)

• Bewahren Sie Ihre Wetterstation an einem trockenen Platz auf.

• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütte- rungen aus.

• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!

• Halten Sie das Gerät von anderen elektronischen Geräten und großen Metallteilen fern.

• Bitte führen sie eine Neuinbetriebnahme durch, wenn die Station nicht einwand- frei funktioniert. Tauschen Sie die Batterien aus.

12. Bestimmungsgemäßer Gebrauch, Haftungsausschluss, Sicherheitshin-

• Das Gerät ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kin- dern auf.

• Dieses Gerät ist nicht für medizinische Zwecke oder zur öffentlichen Information geeignet, sondern für den privaten Gebrauch bestimmt.

• Die technischen Daten dieses Produktes können ohne vorherige Benachrichtigung geändert werden.

• Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dost- mann veröffentlicht werden.

• Unsachgemäße Behandlung oder nicht autorisiertes Öffnen des Gerätes führt zum Verlust der Garantie.

EU-KONFORMITÄTSERKLÄRUNG

Wir erklären hiermit, dass diese Funkanlage die wesentlichen Anforderungen der R&TTE Direktive 1999/5/EG erfüllt. Eine Kopie der unterschriebenen und mit Datum versehenen Konformitätserklärung erhalten Sie auf Anfrage unter [e-mail]. TFA Dostmann GmbH & Co.KG, D-97877 Wertheim / www.tfa-dostmann.de LUMAX – Funk-Wetterstation

• Durch Drücken der „MAX/MIN“ Taste können Sie die Tageshöchstwerte für die Innen- und Außentemperatur abrufen ( ).

• Durch nochmaliges Drücken der „MAX/MIN“ Taste können Sie die Tiefstwerte ab- rufen ( ).

• Wenn Sie die „MAX/MIN“ Taste für 2 Sekunden gedrückt halten, werden die Werte gelöscht und auf den aktuellen Wert zurückgesetzt.

7. Aufstellen der Basisstation und Befestigen des Senders

• Mit dem Ständer auf der Rückseite kann die Wetterstation aufgestellt werden oder mit der Aufhängeöse an der Wand befestigt werden. Vermeiden Sie die Nähe zu anderen elektrischen Geräten (Fernseher, Computer, Funktelefone) und massiven Metallgegenständen.

• Suchen Sie sich einen schattigen, niederschlagsgeschützten Platz für den Sender aus. (Direkte Sonneneinstrahlung verfälscht die Messwerte und ständige Nässe belastet die elektronischen Bauteile unnötig).

• Prüfen Sie, ob eine Übertragung der Messwerte vom Sender am gewünschten Aufstellort zur Basisstation stattfindet (Reichweite Freifeld max. 30 Meter, bei massiven Wänden, insbesondere mit Metallteilen kann sich die Sendereichweite erheblich reduzieren.

• Suchen Sie sich gegebenenfalls einen neuen Aufstellort für Sender und/oder Emp- fänger.

8. Zusätzliche Außensender

• Nach dem Einlegen der Batterien in den Außensender startet der Sender auto- matisch mit der Übertragung der Temperaturwerte auf Kanal 1.

• Wenn Sie mehrere Sender anschließen wollen, wählen Sie mit der „CH“ Taste (auf dem Sender) für jeden Sender einen anderen Kanal (1 bis 3), solange die Über- tragungsanzeige blinkt (unmittelbar nach der Inbetriebnahme des Senders). Drücken Sie zweimal für Kanal 2 und dreimal für Kanal 3, (Kanal 4 und 5 sind für dieses Modell nicht nutzbar). Das LED blinkt einmal für Kanal 1, zweimal für Kanal 2, dreimal für Kanal 3.

• Halten Sie die „CH“ Taste auf der Basisstation für zwei Sekunden gedrückt und star- ten die Initialisierung manuell. Die Kanalnummer auf dem Display blinkt und der Empfang des neuen Senders erfolgt automatisch.

• Die Außentemperatur wird auf dem Display der Basisstation angezeigt. Falls Sie mehr als einen Sender angeschlossen haben, können Sie mit der „CH“ Taste (auf der Basisstation) zwischen den Kanälen wechseln.

• Sie können auch einen automatischen Kanalwechsel einstellen. Nach dem letzten registrierten Sender (1 bis 3) erscheint bei erneuter Bedienung der „CH“ Taste ein automatischer Kanalwechsel.

• Sollte eines der beiden Batteriewechselsymbole im Display der Wetterstation erscheinen ist es empfehlenswert, die Batterien auszutauschen.

• Verwenden Sie Alkaline Batterien. Vergewissern Sie sich, dass die Batterien pol- richtig eingelegt ist. Schwache Batterien sollten möglichst schnell ausgetauscht werden, um ein Auslaufen der Batterien zu vermeiden. Batterien enthalten gesundheitsschädliche Säuren. Beim Hantieren mit ausgelaufenen Batterien beschichtete Handschuhe und Schutzbrille tragen!

• Achtung: Bitte entsorgen Sie Altgeräte und leere Batterien nicht über den Hausmüll. Geben Sie diese bitte zur umweltgerechten Entsorgung beim Handel oder entsprechen- den Sammelstellen gemäß nationaler oder lokaler Bestimmungen ab. TFA_No_35.1093_Anleitung 09.04.2009 11:38 Uhr Seite 4 (Schwarz/Process Black Auszug)LUMAX – Wireless weather station

10. Technische gegevens
