BEDIENUNGSANLEITUNG Boxer THOMAS

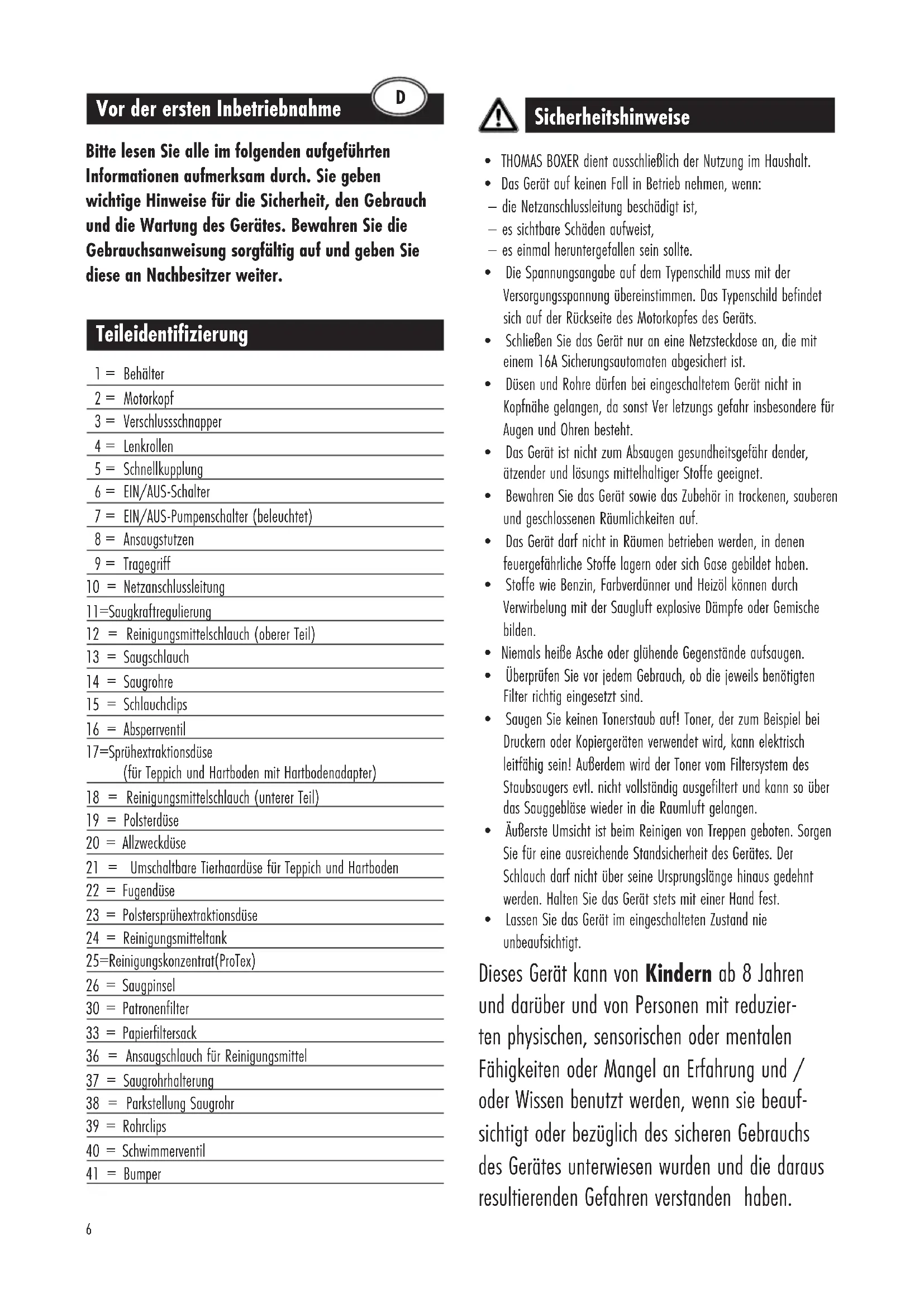

Vor der ersten Inbetriebnahme Bitte lesen Sie alle im folgenden aufgeführten Informationen aufmerksam durch. Sie geben wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung des Gerätes. Bewahren Sie die Gebrauchsanweisung sorgfältig auf und geben Sie diese an Nachbesitzer weiter. Teileidentifizierung 1 = Behälter 2 = Motorkopf 3 = Verschlussschnapper 4 = Lenkrollen 5 = Schnellkupplung 6 = EIN/AUS-Schalter 7 = EIN/AUS-Pumpenschalter (beleuchtet) 8 = Ansaugstutzen 9 = Tragegriff 10 = Netzanschlussleitung 11 = Saugkraft regulierung 12 = Reinigungsmittelschlauch (oberer Teil) 13 = Saugschlauch 14 = Saugrohre 15 = Schlauchclips 16 = Absperrventil 17 = Sprüh extrak tionsdüse (für Teppich und Hartboden mit Hartbodenadapter) 18 = Reinigungsmittelschlauch (unterer Teil) 19 = Polsterdüse 20 = Allzweckdüse 21 = Umschaltbare Tierhaardüse für Teppich und Hartboden 22 = Fugendüse 23 = Polstersprühextraktionsdüse 24 = Reinigungsmitteltank 25 = Reinigungs konzentrat (ProTex) 26 = Saugpinsel 30 = Patronenfilter 33 = Papierfiltersack 36 = Ansaugschlauch für Reinigungsmittel 37 = Saugrohrhalterung 38 = Parkstellung Saugrohr 39 = Rohrclips 40 = Schwimmerventil 41 = Bumper Sicherheitshinweise

• THOMAS BOXER dient ausschließlich der Nutzung im Haushalt.

• Das Gerät auf keinen Fall in Betrieb nehmen, wenn: – die Netzanschlussleitung beschädigt ist, – es sichtbare Schäden aufweist, – es einmal heruntergefallen sein sollte.

• Die Spannungsangabe auf dem Typenschild muss mit der Versorgungsspannung übereinstimmen. Das Typenschild befindet sich auf der Rückseite des Motorkopfes des Geräts.

• Schließen Sie das Gerät nur an eine Netzsteckdose an, die mit einem 16A Sicherungsautomaten abgesichert ist.

• Düsen und Rohre dürfen bei eingeschaltetem Gerät nicht in Kopfnähe gelangen, da sonst Ver letzungs gefahr insbesondere für Augen und Ohren besteht.

• Das Gerät ist nicht zum Absaugen gesundheitsgefähr dender, ätzender und lösungs mittelhaltiger Stoffe geeignet.

• Bewahren Sie das Gerät sowie das Zubehör in trockenen, sauberen und geschlossenen Räumlichkeiten auf.

• Das Gerät darf nicht in Räumen betrieben werden, in denen feuergefährliche Stoffe lagern oder sich Gase gebildet haben.

• Stoffe wie Benzin, Farbverdünner und Heizöl können durch Verwirbelung mit der Saugluft explosive Dämpfe oder Gemische bilden.

• Niemals heiße Asche oder glühende Gegenstände aufsaugen.

• Überprüfen Sie vor jedem Gebrauch, ob die jeweils benötigten Filter richtig eingesetzt sind.

• Saugen Sie keinen Tonerstaub auf! Toner, der zum Beispiel bei Druckern oder Kopiergeräten verwendet wird, kann elektrisch leitfähig sein! Außerdem wird der Toner vom Filtersystem des Staubsaugers evtl. nicht vollständig ausgefiltert und kann so über das Sauggebläse wieder in die Raumluft gelangen.

• Äußerste Umsicht ist beim Reinigen von Treppen geboten. Sorgen Sie für eine ausreichende Standsicherheit des Gerätes. Der Schlauch darf nicht über seine Ursprungslänge hinaus gedehnt werden. Halten Sie das Gerät stets mit einer Hand fest.

• Lassen Sie das Gerät im eingeschalteten Zustand nie unbeaufsichtigt. Dieses Gerät kann von Kindern ab 8Jahren und darüber und von Personen mit reduzier- ten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und / oder Wissen benutzt werden, wenn sie beauf- sichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durch- geführt werden.

• Der Netzstecker ist zu ziehen:

• bei Störungen während des Betriebes,

• vor jeder Reinigung und Pflege,

• bei jedem Filterwechsel.

• Niemals den Stecker am Kabel aus der Steck dose ziehen, sondern ausschließlich am Stecker.

• Sorgen Sie dafür, dass die Anschlußleitung weder Hitze und chemischen Flüssigkeiten ausgesetzt ist, noch über scharfe Kanten oder Oberflächen gezogen wird.

• Schäden am Gerät, am Zubehör, oder an der Netzanschlußleitung (Sonderleitung erforderlich) niemals selbst reparieren, sondern nur durch eine autorisierte Kundendienststation instand setzen lassen, denn Veränderungen am Gerät können Ihre Gesundheit gefährden. Sorgen Sie dafür, dass nur Original-Ersatzteile und Zubehör verwendet wird.

• Das Gerät keinen Witterungseinflüssen, keiner Feuchtigkeit und keinen Hitzequellen aussetzen.

• Nie den Reinigungsstrahl auf Menschen oder Tiere, auf Steckdosen oder elektrische Geräte richten.

• Chemikalien wie die Reinigungsmittelkonzentrate gehören nicht in die Hände von Kindern.

• Nur bei Verwendung der Original THOMAS Reinigungsmittel kann die Gerätefunktion und die volle Reinigungswirkung gewährleistet werden.

• Personen mit empfindlicher Haut sollen direkten Kontakt mit der Reinigungslösung vermeiden.

• Sollte das Reinigungskonzentrat auf die Schleimhäute (Auge, Mund, etc.) gelangen, ist sofort mit Wasser nachzuspülen. Der Umwelt zuliebe Verpackungsmaterial und ausgediente Geräte nicht einfach wegwerfen! Geräteverpackung:

• Der Verpackungskarton kann der Altpapier-Sammlung zugeführt werden.

• Den Kunststoffbeutel aus Polyethylen (PE) zur Wiederverwertung an Sammelstellen abgeben. Verwertung des Gerätes nach dem Ende seiner Lebenszeit:

• Entsorgen Sie das Gerät nach den örtlichen Vorschriften. Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, son dern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben. Montage Lenkrollen A Verschlussschnapper öffnen und Motorkopf abnehmen. B Lenkrollen und Bolzen fest in den Behälterboden eindrücken. Trockensaugen Nach vorherigem Nasssaugen muss das Gerät absolut trocken sein; auch Schlauch oder Rohre gegebenenfalls vorher trocknen. Nie ohne oder mit beschädigten Filtern trockensaugen. K Reinigungsmitteltank entnehmen.

Verwenden Sie den Patronenfilter (30) zusätzlich zum Papierfiltersack. Somit erreichen Sie bestes Staubrückhaltevermögen. Den Patronenfilter (30) an der Unterseite des Motorkopfs (2) aufsetzen und mit den Drehklammern verriegeln. Bei starker Verschmutzung oder nachlassender Saugleistung kann der Patronenfilter (30) vorsichtig abgeklopft oder mit einem weichen Handfeger gesäubert werden! Achten Sie unbedingt darauf, die Filterlamellen nicht zu beschädigen. D Filtersack (33) fest auf den Ansaugstutzen drücken und an die Behälterwand anlegen. G Ansaugschlauch für Reinigungsmittel an der Unterseite des Motorkopfes einclipsen. H Motorkopf aufsetzen und Verschlussschnapper schließen.8 J Saugschlauch anschließen. Zum Abnehmen den Sauganschluss zur Seite drehen und herausziehen. Montieren Sie das gewünschte Zubehör. Netzstecker anschließen. N Gerät mit EIN/AUS-Schalter (6) einschalten. Pumpenschalter (7) darf nicht aufleuchten. Mit der Saugkraftregulierung (11, Abb. P) lässt sich die Saugkraft verändern. – Nebenluftschieber geschlossen = volle Saugkraft – Nebenluftschieber geöffnet = verringerte Saugkraft Nasssaugen Vor dem Nasssaugen immer die ein gesetzte Filtereinheit (Abb.C, D) entnehmen, da diese sonst gebrauchsunfähig wird (vor Abnahme des Motorkopfs (2) unbedingt den Netzstecker aus der Steckdose ziehen)! Schwimmerventil (40, Abb. S ) stets sauber und gangbar halten. Es unterbricht automatisch das Ansaugen, wenn der Saugbehälter voll ist. Beim Absaugen aus Behältern, deren Flüssigkeitsspiegel höher liegt als die Oberkante des Saugbehälters und deren Füllinhalt größer ist als das Fassungsvermögen des Saugbehälters, kann bei geschlossenem Schwimmerventil weiter Flüssigkeit nachfließen. In solchen Fällen nur Teilmengen absaugen und Saugbehälter zwischendurch entleeren. Zuerst Saugrohr und -schlauch aus der Flüssigkeit heben und danach das Gerät ausschalten, um ein Nachlaufen von Flüssigkeit zu verhindern. A Verschlussschnapper öffnen und Motorkopf abnehmen. Filter aus dem Gerät nehmen, da diese sonst beschädigt werden (Abb. C und D). Falls der Reinigungsmitteltank montiert ist, diesen herausnehmen (Abb. K ). H Motorkopf aufsetzen und Verschlussschnapper schließen. Netzstecker anschließen. J Saugschlauch anschließen. Zum Abnehmen den Sauganschluss zur Seite drehen und herausziehen. P Saugkraftregulierung (11) am Handgriff schließen. N Gerät mit EIN/AUS-Schalter (6) einschalten. Pumpenschalter (7) darf nicht aufleuchten. Nach Beendigung des Nasssaugens das Gerät und verwendete Zubehörteile reinigen und trocknen. Sprühextrahieren (Waschsaugen) Nur Teppiche reinigen, die für die Nassreinigung geeignet sind. Zarte handgewebte oder farbunechte Teppiche dürfen nicht nassgereinigt werden. Wenn der Teppich zu einem früheren Zeitpunkt shampooniert wurde, kann es bei erstmaligem Gebrauch des THOMAS BOXER zu stärkerer Schaumbildung kommen. Gerät dann abschalten und Saugbehälter entleeren. Um weitere Schaumbildung zu vermeiden, geben Sie eine

Tasse Essig in den Saugbehälter. Erhöhte Schaumbildung ist nach einmaliger Grundreinigung mit dem THOMAS Reinigungs konzentrat ausgeschlossen, da dieses mit einem speziellen Schaumstopp ausgerüstet ist. Achten Sie darauf, dass sich bei einge- schalteter Sprühfunktion immer Flüssigkeit im Frischwasserbehälter befindet, um eine eventuelle Beschädigung der Pumpe zu vermeiden. Teppichreinigung A Verschlussschnapper öffnen und Motorkopf abnehmen. K Deckel vom Reinigungsmitteltank abnehmen und THOMAS ProTex Reinigungsmittel in den Tank einfüllen. Dosierung siehe Flaschenetikett. Handwarmes Wasser (max. 30° C) verwenden. Deckel wieder aufsetzen und befüllten Reinigungsmitteltank in das Gerät einsetzen. G Ansaugschlauch für Reinigungsmittel aus der Halterung am Motorkopf nehmen. L Motorkopf so aufsetzen, dass der Ansaug schlauch (36) bis auf den Grund des Reinigungs mitteltanks eintaucht und nicht abgeknickt wird. J Saugschlauch anschließen. Zum Abnehmen den Sauganschluss zur Seite drehen und herausziehen.9 M Absperrventil in die Aufnahme am Saugrohr einschieben. Handgriff in das Saugrohr stecken und den Reinigungsmittelschlauch mit den Kunststoffclips am Saugschlauch befestigen. N Reinigungsmittelschlauch in die Schnellkupplung(5) am Motorkopf einrasten. O Sprühextraktionsdüse für Teppich und Hartboden auf das Saugrohr aufstecken. P Reinigungsmittelschlauch der Sprühextraktionsdüse am Absperrventil ansetzen und durch Drehen verriegeln. Reinigungsmittelschlauch in die Schlauchhalterung an den Saugrohren drücken und mit den Rohrclipsen (39) am Saugrohr befestigen. Netzstecker anschließen. N EIN/AUS-Schalter (6) und beleuchteten Pumpenschalter (7) einschalten. P Hebel am Absperrventil (16) drücken. Reinigungsmittel wird aufgesprüht. Bevor der Reinigungsmitteltank erneut befüllt wird, immer das Schmutzwasser im Saugbehälter entleeren. Hartbodenreinigung Q Hartbodenadapter montieren. Vorgehensweise siehe „Teppichreinigung“ Zur Hartbodenreinigung empfehlen wir das THOMAS ProFloor Reinigungskonzentrat. Polsterreinigung Zur Reinigung Ihrer Polstermöbel oder Autositz verwenden Sie die Polster-Sprühextraktionsdüse (23). Achten Sie darauf, dass nicht zuviel Flüssigkeit aufgetragen wird, da je nach Unterbau mit einer längeren Trocknungszeit zu rechnen ist. R Die Polster-Sprühextraktionsdüse montieren. Reinigungsmittelschlauch durch Drehen befestigen. Düse auf den Handgriff aufschieben. Reinigung und Pflege des Sprühextrak tions-Systems K Zur Pflege der Pumpe und Ventile den Reinigungs- mitteltank mit klarem Wasser befüllen und einsetzen. Netzstecker anschließen, Ein-/Ausschalter (6) sowie Pumpen-Schalter (7) einschalten. P Sprühsystem z.B. über einem Spülbecken in Betrieb nehmen (Hebel am Absperrventil (16) betätigen). N Vor dem Lösen des Reinigungsmittelschlauches den Hebel am Absperrventil (16, Bild P) betätigen, um den Restdruck im System abzubauen, dann Taste an der Schnellkupplung (5) drücken. Netzstecker ziehen! Anschließend das Gerät und verwendete Zubehörteile reinigen und trocknen. Den Motorkopf nie in Wasser tauchen! Motorgehäuse mit feuchtem Tuch abwischen und nachtrocknen. Wichtige Tipps Ziehen Sie beim Nassreinigen die Teppich-Sprühdüse immer Bahn für Bahn auf sich zu. Um eine Neuverschmutzung zu vermeiden, sollten gereinigte Teppichböden erst betreten werden, wenn sie wieder trocken sind. Um ein schnelleres Abtrocknen der gereinigten Flächen zu erzielen, ist es sinnvoll, durch nochmaliges Absaugen – ohne Drücken des Ventilhebels – verbleibende Restfeuchtigkeit weitgehend zu entfernen. Zur Reinigung von Parkettböden verfahren Sie gemäß den Anweisungen des Parkettboden-Herstellers.10 Hilfe bei eventuellen Störungen Falls Ihr Gerät wider Erwarten einmal nicht zufriedenstellend funktioniert, brauchen Sie nicht gleich den Kundendienst einzuschalten. Bitte prüfen Sie zunächst, ob die Störung nur kleine Ursachen hat: Wenn beim Saugen Staub austritt:

• Ist das Filtersystem richtig befestigt und ohne Defekt?

• Wurde ein Original THOMAS Filter verwendet? Wenn die Saugkraft allmählich nachlässt:

• Sind die Filterporen durch Feinstaub verstopft?

• Ist der Schmutzbehälter oder der Papierfiltersack voll?

• Sind Düse, Verlängerungsrohr oder Saugschlauch durch Schmutz verstopft? (Saugschlauch bei eingeschaltetem Gerät auseinanderziehen – Dehnung lockert Verstopftes). Wenn beim Saugen Wasser aus den Ausblasöffnungen des Gerätes tritt:

• Ist der Schwimmer (Bild S) beim Saugen von Flüssigkeiten blockiert und kann nicht ansprechen?

• Wurde ein Original THOMAS Reinigungskonzentrat zum Waschsaugen benutzt? Wenn die Saugkraft plötzlich nachlässt:

• Hat das Schwimmerventil die Saugluft gestoppt? Das kann passieren bei extremer Schrägstellung oder beim Umkippen des Ge rätes. Sauger ausschalten – der Schwimmer fällt nach unten – das Gerät ist wieder betriebsbereit. Wenn der Motor nicht läuft:

• Sind Kabel, Stecker und Steckdose intakt?

• Vor Prüfung Stecker ziehen.

• Niemals selbst den Motor öffnen! Wenn keine Reinigungsflüssigkeit austritt:

• Ist die Pumpe eingeschaltet? Schalter (7) muss aufleuchten.

• Ansaugfiltersieb am Ansaugschlauch (36) reinigen.

• Hängt der Ansaugschlauch ordnungsgemäß im Reinigungsmitteltank?

GARANTIE Unabhängig von den Gewährleistungsverpflichtungen des Händlers aus dem Kauf- vertrag leisten wir für dieses Gerät Garantie gemäß nachstehenden Bedingungen:

1. Die Garantiezeit beträgt 24 Monate - gerechnet vom Liefertag an den

ersten Endabnehmer. Sie reduziert sich bei gewerblicher Benutzung oder gleichzusetzender Beanspruchung auf 12 Monate. Zur Geltendmachung des Anspruchs ist die Vorlage eines Kaufbeleges erforderlich.

2. Innerhalb der Garantiezeit beseitigen wir alle wesentlichen Funktionsmän-

gel, die nachweislich auf mangelhafte Ausführung oder Material fehler zurückzuführen sind durch Instandsetzung der mangel haften Teile oder Teilersatz nach unserer Wahl; ausgetauschte Teile gehen in unser Eigen- tum über. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile, wie z.B. Glas, Kunststoffe, Lampen. Von der Garantie ausgenommen sind außerdem Batterien und Akkus, die infolge normalen Verschleißes, Alterung oder unsachgemäßer Behandlung Defekte aufweisen bzw. deren Laufzeit sich verkürzt hat. Mängel sind uns innerhalb der Garantiezeit unverzüglich nach Fest stellung zu melden. Während der Garantiefrist werden die zur Behebung von aufgetretenen Funktionsfehlern benötigten Ersatzteile sowie die Kosten der angefallenen Arbeitszeit nicht berechnet. Bei unberechtigter Inanspruchnahme unseres Kundendienstes gehen die damit verbundenen Kosten zu Lasten des Kunden. Instandsetzungs arbeiten beim Kunden oder am Aufstellungsort können nur für Groß geräte verlangt werden. Andere Geräte sind unserer nächstgelegenen Kundendienststelle oder Vertragswerk- statt zu übergeben bzw. ins Werk zu senden.

3. Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen,

die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, durch Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser sowie allgemein aus anomalen Umweltbedingungen. Ein Garantieanspruch besteht nicht bei Schäden als Folge normaler Abnutzung, ferner nicht bei Nichtbeachtung der Gebrauchs anweisung oder unsachgemäßer Verwendung.

4. Der Garantieanspruch verliert seine Gültigkeit, wenn von uns nicht bevoll-

mächtigte Personen Eingriffe oder Reparaturen an den Geräten vornehmen.

5. Garantieleistungen bewirken weder für das Gerät noch für die eingebauten

Ersatzteile eine Verlängerung oder Erneuerung der Garantiefrist: die Garantie- frist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.

6. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz

außerhalb des Gerätes entstandener Schäden sind – soweit eine Haftung nicht zwingend gesetzlich angeordnet ist – ausgeschlossen. Auch nach Ablauf der Garantiefrist bieten wir Ihnen unsere Kundendienst- leistungen an. Bitte wenden Sie sich an Ihren Händler oder direkt an unsere Kundendienst-Abteilung. Technische Änderungen vorbehalten. GUARANTEE Irrespective of any guarantee obligations given by the dealer in the sales con- tract, we undertake to guarantee this appliance on the following conditions:
