BEDIENUNGSANLEITUNG Quincici Casadio

Übersetzung der Originalanleitung

Español

1 Hauptschalter
2 Druckknopftafeln / Bedienung der Kaffeegruppen
6 Dampfrohr (beweglich)
7 Dampfhahn
8 Teewasserrohr (beweglich)
9 Teewasserhahn
10 Filterhalter
11 Tassen-einsatzschale
12 Kontrolleuchte 'Maschine eingeschaltet' (grün)
14 Manometer Kessel
15 Wanne
16 Taste Abgabe 1 Espressokaffee
17 Taste Abgabe 2 Espressokaffees
18 Taste kontinuierliche Ausgabe / STOP / Prog
19 Taste Abgabe 1 normaler Kaffee
20 Taste Abgabe 2 normaler Kaffees

ESYENDA

Diese Seite wurde absichtlich leer gelassen.

ACHTUNG: Heisse Oberfläche

ACHTUNG: Heisse Oberfläche

ACHTUNG: Heisse Oberfläche

Wir beglückwünschen Sie zum Kauf Ihrer neuen Kaffeemaschine.

Dieses Modell ist eine Maschine zur Zubereitung von Espressokaffee, das nach den Erkenntnissen des neuesten technischen Standes gebaut wurde und einfache Bedienung und Vielseitigkeit des Einsatzes bei einem Betrieb in maximaler Sicherheit gewährleistet.

Wir empfehlen Ihnen, die vorliegende Bedienungsanleitung vor Inbetriebnahme der Maschine genau durchzulesen. Die Bedienungsanleitung wurde erstellt, um Ihnen alle Informationen zum vorschriftsmäßigen Gebrauch sowie zur Wartung der Maschine zu geben.

1. Allgemeine Vorschriften 2

2. Aufstellung 3

3. Elektrischer Anschluß 4

4. Anschluß der Wasserkreise 4

5. Kontrollen zur vorschriftsmäßigen Installation 5

6. Vorschriften für den Bediener 6

7. Hinweise 7

8. Außerordentliche Wartung und Reparaturen 7

9. Endgültige Ausserbetriebstellung 8

GEBRAUCH

1. Tägliche Inbetriebsetzung der Espressomaschine 8

2. Tassenwärmers (sofern vorgesehen)8

3. Kaffeezubereitung 9

4. Zubereitung anderer heissgetränke 9

5. Reiningung 10

6. Anomalien - Störungen 12

ABBILDUNGEN VII

Service Line XI

1. Allgemeine Vorschriften

Die vorliegenden Warnhinweise und Bestimmungen müssen vor der Installation und vor der Inbetriebnahme des Geräts genau durchgelesen werden, da sie wichtige Angaben enthalten, die den sicheren Betrieb des Geräts entsprechend den Vorschriften zur Hygiene betreffen.

Das vorliegende Handbuch muss sorgfältig aufbewahrt werden, um später darin nachschlagen zu können.

• Die Maschine darf nur zur Zubereitung von Espressokaffee und von Heißgetränken mittels Wasser oder Wasserdampf sowie zum Vorwärmen der Kaffeetassen eingesetzt werden.
• Stellen Sie das Gerät an einem Ort auf, an dem es nur von entsprechend unterwiesenen Personen bedient werden kann, die alle Gefahren bei Gebrauch des Geräts kennen.
  • Die Maschine ist für den professionellen Einsatz bestimmt.
• Das Gerät darf von Kindern ab 8 Jahren sowie von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, ohne Erfahrung oder ohne die erforderlichen Kenntnisse nur dann benutzt werden, wenn sie unter Aufsicht stehen oder die entsprechenden Anweisungen für einen sicheren Gerätegebrauch und das Verständnis der damit zusammenhängenden Gefahren erhalten haben.

Kinder dürfen nicht mit dem Gerät spielen.

Die Reinigung und Wartung ist Aufgabe des Bedieners und nicht von unbeaufsichtigten Kindern.

• Die Maschine darf nicht unbeaufsichtigt gelassen werden.
• Die Maschine darf nicht im Freien benutzt werden.
- Wenn die Maschine in einem Raum abgestellt werden soll, in welchem die Umgebungstemperatur unter den Gefrierpunkt absinken könnte, muß vor Abstellung der Maschine der Wasserkessel entleert und das Wasser aus den Leitungen der Maschine abgelassen werden.
• Die Maschine darf keinen Witterungseinflüssen (Regen, direkte Sonnenstrahlung, Frost) ausgesetzt werden.
• Die Maschine darf nicht mit Wasser abgespritzt werden.
- Betriebsgeräusch: Schalldruckpegel 80 dB(A) (+/- 2.5dB).
- Sollte das Netzkabel beschädigt sein, so darf es nur von einem entsprechend qualifizierten und befugten Fachtechniker ausgetauscht werden.
- Gleich welcher Einsatz der Maschine, der von den vorstehend aufgeführten Bestimmungen abweicht, gilt als unsachgemäß und beinhaltet das Entstehen von Gefahrenquellen. Der Hersteller übernimmt keine Haftung für Schäden gleich welcher Art, welche auf einen unsachgemäßen Gebrauch der Maschine zurückzuführen wären.

2. Aufstellung

ZU BEACHTEN

Die Installation, die Demontage und die Einstellung der Maschine dürfen nur von entsprechend qualifizierten und offiziell zugelassenen Fachtechnikern vorgenommen werden.

Die im vorliegenden Handbuch enthaltenen Hinweise und Bestimmungen müssen genau durchgelesen werden, da sie wichtige Angaben enthalten, welche die Installation sowie den Gebrauch und die Wartung der Maschine unter Bedingungen der maximalen Sicherheit betreffen.

Das vorliegende Handbuch muß zwecks späterer Einsichtnahme sorgfältig aufbewahrt werden.

- Die mit dem Transport und der Versetzung der Maschine beauftragten Personen müssen die einschlägigen Bestimmungen zur Bewegung von Lasten kennen.

Gehen Sie beim Transport und bei der Versetzung mit maximaler Umsicht vor und setzen Sie die jeweils angemessenen Transport- und Hebemittel (Gabelstapler) ein.

Bei Transport und der Versetzung der Maschine von Hand müssen folgende Voraussetzungen gewährleistet sein:

- die Anzahl der zur Anhebung und zur Versetzung der Maschine eingesetzten Personen muss dem Gewicht der Maschine sowie den durch die Maschine bestehenden Möglichkeiten des festen Griffs entsprechen;

- alle zur Anhebung und zur Versetzung der Maschine eingesetzten Personen müssen mit angemessenen Mitteln zum Unfallschutz (Sicherheitsschuhe, Handschuhe) ausgestattet sein.

• Nehmen Sie die Maschine aus der Verpackung, und vergewissern Sie sich vom einwandfreien Zustand aller Komponenten und Einheiten zur Betriebssicherheit der Maschine.
• Die verschiedenen Bestandteile der Verpackung (Plastikbeutel, Polystyrol-Schaumstoff, Nägel, etc.) dürfen nicht in Reichweite von Kindern gelassen werden, da Gefahrenquelle darstellen. Die Verpackungen sind umweltgerecht zu entsorgen und den entsprechenden Entsorgungsstellen zu übergeben.
• Vergewissern Sie sich vor Anschluß der Maschine, daß die Angaben auf dem Kenndatenschild der Maschine den Werten des Strom- und Wassernetzes entsprechen.
  • Die Unversehrtheit des Netzkabel überprüfen. Bei Beschädigung auswechseln.
• Das Netzkabel muß in seiner gesamten Länge abgewickelt werden.
• Die Maschine muß auf einer ebenen und stabilen Fläche mit einem Abstand zu Wänden und zur Aufstellungsfläche von wenigstens 20 mm aufgestellt werden; achten Sie bei der Aufstellung darauf, daß sich die obere Ebene der Maschine (zur Abstellung und Vorwärmung der Kaffeetassen) in einer Höhe von nicht unter 1,2 m befindet und daß eine ausreichende Fläche zur Ablage / Aufstellung der Zubehörteile zur Verfügung steht.
  • Die Umgebungstemperatur muß im Bereich zwischen 10°C und 32°C (50°F und 90°F) liegen.
• Vergewissern Sie sich, daß in unmittelbarer Nähe der Maschine Vorrichtungen zum Anschluß an das Strom- und Wassernetz sowie ein mit Siphon versehener Wasserablaß vorhanden sind.
• Die Maschine darf nicht in Räumen (z. b. in Küchen) aufgestellt werden, in denen eine Reinigung mittels Strahlwasser vorgesehen ist.
• Vergewissern Sie sich, daß die zur Belüftung und Wärmeableitung vorgesehenen Schlitze und Öffnungen der Maschine nicht verstopft sind.
  • Die Maschine darf nicht im Freien aufgestellt werden.

3. Elektrischer Anschluß

Das Netz zum elektrischen Anschluß der Maschine muß mit einem Stromtrenner mit einer Kontaktöffnung versehen sein, welche die totale Abtrennung gemäß Überspannungskategorie III sowie einen Schutz gegen Stromverluste von 30mA gewährleistet. Dieser Stromtrenner muß entsprechend der einschlägigen Gesetzesbestimmungen zur Installation von Elektrogeräten in das Stromnetz eingebunden sein.

Bei ungünstigen Bedingungen der Netzstromversorgung kann ein Abfall der Einschwingungsspannung auftreten.

Die elektrische Sicherheit der Maschine kann nur gewährleistet werden, wenn die Maschine an ein lt. den einschlägigen Gesetzesbestimmungen vorschriftsmäßig geerdetes Netz angeschlossen wird. Vergewissern Sie sich vor dem elektrischen Anschluß der Maschine, daß diese Voraussetzungen gewährleistet sind, und wenden Sie sich im Zweifelsfall zur Kontrolle Ihres Stromnetzes an einen qualifizierten Elektriker. Der Hersteller übernimmt keine Haftung für Schäden gleich welcher Art, welche auf eine fehlende Erdung des Stromnetzes zurückzuführen wären.

Verwendung von Adaptern, Mehrfachsteckern u/o Verlängerungskabeln ist verboten.

Kontrollieren Sie des weiteren, daß die Anschlußart und die Netzspannung mit den Angaben auf dem Kenndatenschild der Maschine übereinstimmen: siehe Kapitel Abbildungen, Abb. 1.

Die Maschinen werden im Werk mit Netzkabeln ausgerüstet, die für die angeforderte Verbindungsart geeignet sind: dreiphasig in Sternschaltung Y (5 Drähte), dreiphasig in Dreieckschaltung (4 Drähte) oder einphasig (3 Drähte).

DIE ÄNDERUNG VON ELEKTRISCHEN ANSCHLÜSSEN IST UNTERSAGT.

4. Anschluß der Wasserkreise

ANSCHLUSSBEDINGUNGEN

Das Wasser zur Versorgung der Kaffeemaschine muß Trinkwasser lt. den einschlägigen Gesetzesbestimmungen sein. Vergewissern Sie sich, daß im Wassereinlauf der Maschine folgende Bedingungen vorliegen.

Überprüfen, dass an den Wassereintrittstellen der Maschine die pH- und Chloridwerte den geltenden Gesetzen entsprechen.

Sollten die o.a. Werte überschritten werden, so muß eine Einheit zur Wasseraufbereitung (entsprechend der vor Ort geltenden Gesetzesbestimmungen und dem Maschinentyp) zwischengeschaltet werden.

Sollte der Härtegrad des Wassers zur Versorgung der Kaffeemaschine 8°F (4,5 °D) überschreiten, so empfiehlt sich, um die vorschriftsmäßige Funktion der Maschine zu gewährleisten, die Zeiträume zur Wartung der Maschine dem jeweils ermittelten Härtegrad sowie der jeweiligen Art des Einsatzes der Maschine anzupassen.

VORSCHRIFTEN ZUR INSTALLATION

Zur Installation der Maschine dürfen nur die mitgelieferten Originalteile verwendet werden; in jedem Falle dürfen nur neue (Unbenutzte Rohre und Dichtungen für den Wasseran (entsprechend der vor Ort geltenden Gesetzesbestimmungen) für Trinkwasser zugelass Komponenten benutzt werden.

ANSCHLUSS AN DIE WASSERLEITUNGEN

Achten Sie auf die perfekt waagerechte Positionierung der Maschine, die über entsprechende Regelung und anschließendes Feststellen der Standfüße der Maschine erzielt wird.

Nehmen Sie den Anschluß an die Wasserleitung entsprechend der Angaben im Kapitel Abbildungen, Abb. 2 vor, und beachten Sie die einschlägigen, am Aufstellungsort geltenden Bestimmungen in Sachen der Hygiene, der Unbedenklichkeit der Wasserversorgung und des Umweltschutzes.

N.B.: Sollte der Druck der Wasserleitung 6 bar überschreiten, so muß ein Druckminderer installiert werden, welcher auf 2 ÷ 3 bar einzustellen ist; siehe Kapitel Abbildungen, Abb. 3.

Ablaßleitung: Legen Sie das Ende der Abwasserleitung in einen Ablauf, welcher zu Zwecken der Inspektion und der Reinigung mit einem Siphon ausgestattet sein muß.

ZU BEACHTEN: Die Abwasserleitung darf in den Kurvenbereichen NICHT wie im Kapitel Abbildungen, Abb. 4 gezeigt verlegt werden!

5. Kontrollen zur vorschriftsmäßigen Installation

ZU BEACHTEN: VERGEWISSERN SIE SICH NACH ERFOLGTER INSTALLATION, DASS FOLGENDE BEDINGUNGEN GEWÄHRLEISTET SIND, DIE FÜR DEN VORSCHRIFTSMÄSSIGEN BETRIEB DER MASCHINE UNERLÄSSLICH SIND (siehe in Unterlage C zur Installation einfügen)

WASSERANSCHLUSS

- Keine Leckagen an den Anschlußstellen oder den Wasserleitungen

BETRIEB

• Betriebsdruck des Wasserkessels entsprechend der angegebenen Nennwerte
  • Vorschriftsmäßige Funktion des Druckwächters
  • Vorschriftsmäßige Funktion der elektronische Standkontrolle
  • Vorschriftsmäßige Funktion der Expansionsventile

ZU BEACHTEN: NACH INSTALLATION, ANSCHLUSS UND EINSTELLUNG DER MASCHINE UND VOR DER ÜBERGABE ZUM BETRIEB MÜSSEN DIE INNENKOMPONENTEN GESPÜLT WERDEN, WOBEI DIE NACHSTEHENDEN ANGABEN ZU BEFOLGEN SIND:

ABGABEEINHEITEN

• Die Filterhalter (ohne Kaffee) an die Abgabeeinheiten anschließen.
• Pro Einheit etwa eine Minute lang einen Abgabezyklus ausführen.

HEISSWASSERKREIS

- Mehrmals (über Betätigung der entsprechenden Taste) Heißwasser austreten lassen, bis wenigstens 6 Liter I (bei Maschinen mit 2 Abgabeeinheiten) bzw. 9 I (bei Maschinen mit 3 Abgabeeinheiten) abgegeben w/ Bedienerhandbuch, Kapitel "Heißwasser-Ausgabe").

WASSERDAMPFKREIS

- Etwa eine Minute (über Betätigung der entsprechenden Taste) Wasserdampf austreten lassen.

6. Vorschriften für den Bediener

INBETRIEBNAHME

ZU BEACHTEN: VOR DER INBETRIEBNAHME MÜSSEN DIE INNENKOMPONENTEN DER MASCHINE GESPÜLT WERDEN, WOBEI DIE NACHSTEHENDEN ANGABEN ZU BEFOLGEN SIND.

DIESE ARBEITSSCHRITTE DER SPÜLUNG MÜSSEN IMMER AUSGEFÜHRT WERDEN, WENN DIE MASCHINE LÄNGER ALS 8 STUNDEN NICHT IN BETRIEB GENOMMEN WURDE; IN JEDEM FALLE MUSS DIE MASCHINE WENIGSTENS EINMAL PRO TAG GESPÜLT WERDEN.

Abgabeeinheiten

• Die Filterhalter (ohne Kaffee) an die Abgabeeinheiten anschließen.
- Pro Einheit etwa eine Minute lang einen Abgabezyklus ausführen.

Heisswasserkreis

- Mehrmals (über Betätigung der entsprechenden Taste) Heißwasser austreten lassen, bis wenigstens 6 Liter I (bei Maschinen mit 2 Abgabeeinheiten) bzw. 9 I (bei 1 Abgabeeinheiten) abgegeben wurden (siehe Bedienerhandbuch, Kapitel "Heißwasser-Ausgabe").

Wasserdampfkreis

- Etwa eine Minute (über Betätigung der entsprechenden Taste) Wasserdampf austreten lassen.

WÄHREND DES BETRIEBS

Dampfabgabe

- Vor der Erhitzung des abzugebenden Getränks (auf Wasser- oder Milchbasis) wenigstens 3 Sekunden lang Dampf austreten lassen, um den vollständigen Austritt von Kondensat zu gewährleisten.

Kaffeeabgabe

- Wenn die Maschine länger als 1 Std. nicht in Betrieb genommen wurde, vor der Kaffeeabgabe etwa 100 cc Wasser austreten lassen.

Heißwasserabgabe

- Wenn die Maschine länger als 1 Std. nicht in Betrieb genommen wurde, etwa 200 cc Wasser austreten lassen.

Reinigung Kaffeekreis

- Beziehen Sie sich auf den entsprechenden Abschnitt des Bedienerhandbuchs.

7. Hinweise

Verbrennungsgefahr!

Die durch dieses Symbol gekennzeichneten Bereiche der Maschine stehen unter hoher Temperatur und dürfen nur mit großer Vorsicht angefaßt werden.

ACHTUNG: Heisse Oberfläche

Der Hersteller haftet nicht für Schäden oder Verletzungen, die auf einen unvorschriftsmäßigen oder unsachgemäßen Gebrauch der Kaffeemaschine zurückzuführen wären.

Betreiben Sie die Maschine nie mit nassen Händen oder wenn Sie mit nackten Füßen auf dem Boden stehen sollten.

Verbrennungsgefahr

Nähern Sie sich niemals mit den Händen oder mit anderen Körperteilen den Einheiten zur Abgabe von Kaffee, Wasserdampf oder Heißwasser.

Achten Sie darauf, daß die Maschine nicht von Kindern oder von nicht mit der Bedienung der Maschine vertrauten Personen bedient wird.

Fläche zur Tassenvorwärmung

Stellen Sie auf die Fläche zur Tassenvorwärmung nur Kaffeetassen oder Spezialgefäße, die für den gemeinsamen Betrieb mit der Kaffeemaschine geeignet sind.

Trocknen Sie die Kaffeetassen gut ab, bevor Sie sie auf die Fläche zur Tassenvorwärmung stellen. Auf der Fläche zur Tassenvorwärmung dürfen keine anderen Gegenstände abgestellt werden.

NICHTGEBRAUCH DER MASCHINE

Gehen Sie wie nachstehend beschrieben vor, wenn die Maschine für einen längeren Zeitraum (z. B. außerhalb der

Geschäftszeiten) unbeaufsichtigt ist:

• Ziehen Sie den Netzstecker aus der Steck-dose, oder schalten Sie die Maschine über den Hauptschalter ab.
• Sperren Sie den Hahn zur Wasserversorgung ab.

Die Missachtung dieser Sicherheitsanweisungen befreit den Hersteller von jeglicher Haftung hinsichtlich der Beschädigung von Gegenständen oder Verletzungen von Personen.

8. Außerordentliche Wartung und Reparaturen

Im Fall von Störungen die Maschine über den Hauptschalter ausschalten und den Kundendienst benachrichtigen.

Sollte das Netzkabel beschädigt sein, die Maschine über den Hauptschalter ausschalten und beim Kundendienst ein neues Netzkabel bestellen.

Folgende Regeln sind hinsichtlich der Betriebssicherheit und der Funktionstüchtigkeit der Maschine von Illegender Bedeutung:

• Gehen Sie stets nach den Anleitungen des Herstellers vor;
• Lassen Sie alle Schutzeinrichtungen der Maschine regelmäßig von spezifisch befugten Fachkräften kontrollie (erste Kontrolle spätestens 3 Jahre nach Erstinbetriebnahme; alle weiteren Kontrollen einmal pro Jahr).

ZU BEACHTEN: Bitte bedenken Sie, daß die Ausführung von Wartungsmaßnahmen durch nicht entsprechend qualifizierte Personen die Betriebssicherheit der

Maschine beeinträchtigen und die Entsprechung der Maschine zu den einschlägigen Gesetzesbestimmungen gefährden könnte.

Wenden Sie sich daher für alle Schritte der außerordentlichen Wartung und der Reparatur immer an qualifizierte und entsprechend befugte Fachkräfte.

ZU BEACHTEN: Es dürfen nur die vom Hersteller der Maschine angebotenen Originalersatzteile eingesetzt werden.

Der Einsatz anderer Ersatzteile beinhaltet den Verfall der Herstellergarantie.

ZU BEACHTEN: Nach Ausführung von Schritten der außerordentlichen Wartung müssen die Kontrollen zur vorschriftsmäßigen Installation ausgeführt werden (siehe entsprechender Abschnitt des Bedienerhandbuchs).

9. Endgültige Ausserbetriebstellung

Gemäß der Europäischen Richtlinie 2002/96/CE über elektrischen Abfall (WEEE) wird zur Ken-ntnisnahme für die benutzer innerhalb der Europäischen Gemeinschaft folgendes erklärt. Elektrische Geräte dürfen nicht in den normalen Haushaltsmüll gegeben sondern müssen entsprechend der Bestimmungen zur Abfalltrennung als Industrieabfall gesondert entsorgt werden.

Die elektrischen Geräte der GRUPPO CIMBALI M sind mit einem besonderen Kennzeichen G (durchkreuzter Müllbehälter) versehen. Dieses

Kennzeichen zeigt an, daß das Gerät nach dem 13. August 2005 in den Handel gebracht wurde und im Rahmen der Abfalltrennung als Industrieabfall gesondert entsorgt werden muß.

Eine unangemessene oder nicht den gesetzlichen Vorschriften entsprechende Entsorgung von elektrischen Geräten sowie ein unsachgemäßer Einsatz kann aufgrund der Präsenz von gesundheitsschädlichen Substanzen u/o Materialien zu schwere Gesundheitsschäden und / oder zu einer schwerwiegenden Umweltbelastung führen. Jede nicht den einschlägigen Vorschriften entsprechende Entsorgung von elektrischen Materialien beinhaltet die Verhängung von Geldbußen u/o strafrechtlichen Maßnahmen.

ENDGÜLTIGE AUSSERBETRIEBSETZUNG Hinsichtlich des Umweltschutzes gelten die am Aufstellungsort der Maschine gültigen Vorschriften.

GEBRAUCH

10. Tägliche Inbetriebsetzung der Espressomaschine

„Vor der Inbetriebnahme der Maschine sicherstellen, daß der Hauptschalter für den Netzanschluß eingeschaltet ist und das der Haupthahn für die Wasserversorgung geöffnet ist.“

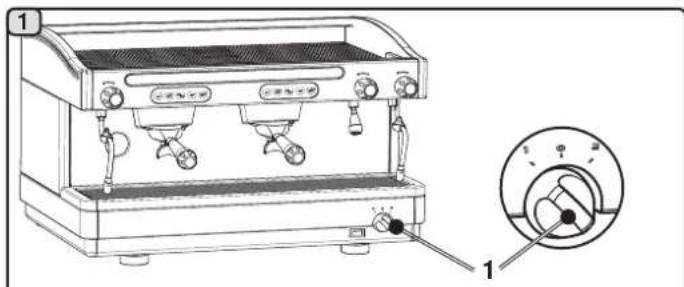

Stellen Sie den Hauptschalter (1) der Maschine auf '1'. Sollte der Wasserstand im Wassertank der Maschine unter ein Mindestniveau abfallen, der Heizkessel wird automatisch bis zum idealen Wasserstand aufgefüllt.

2 14 1

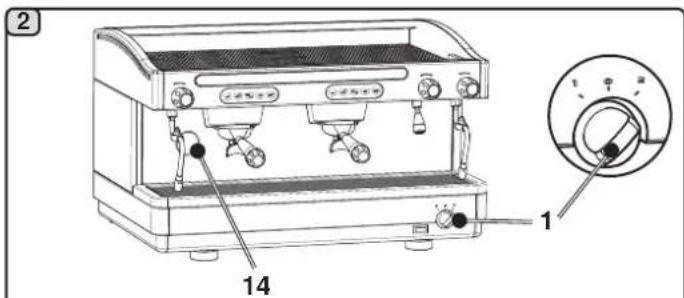

Stellen Sie den Hauptschalter (1) der Maschine auf '2', um die 'Erwarmungsphase' zuzuschalten. Warten Sie, bis auf dem Manometer (14) der vorgeschriebene Betriebsdruck angezeigt wird (ca. 1,2 bar). Anschließend ist die Maschine betriebsbereit.

11. Tassenwärmers (sofern vorgesehen)

Stellen Sie auf die Fläche zur Tassenvorwärmung nur Kaffeetassen oder Spezialgefäße, die für den gemeinsamen Betrieb mit der Kaffeemaschine geeignet sind.

Trocknen Sie die Kaffeetassen gut ab, bevor Sie sie auf die Fläche zur Tassenvorwärmung stellen.

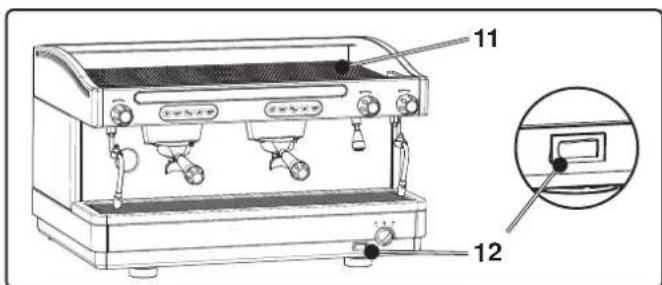

Auf der Fläche zur Tassenvorwärmung (11) dürfen keine anderen Gegenstände abgestellt werden.

Den Knopf (12) drücken und dabei das Aufleuchten der Leuchtanzeige kontrollieren.

12. Kaffeezubereitung

Befreien Sie den Rand des Filterhalters von eventuell vorhandenem Kaffee; setzen Sie den Filterhalter fest auf die Maschine, und stellen Sie eine (oder Espressotassen unter die Öffnung/en des Filterhalters (10).

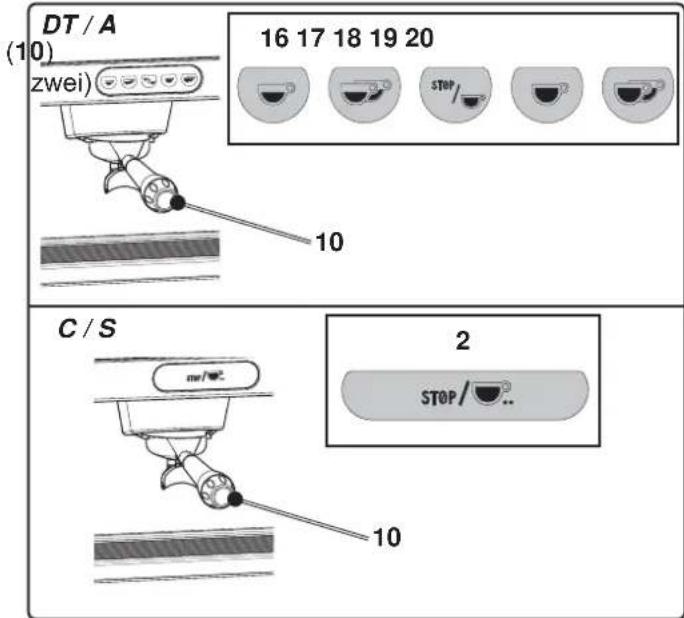

Machine DT/A. Drücken Sie den Schalter Kaffeeabgabe (16, 17, 19 oder 20) entsprechend der gewünschten Dosis, um die Kaffeeabgabe zu aktivieren. Die Abgabe wird automatisch abgeschaltet.

Zur Weiterführung der Abgabe dagegen müssen Sie die Taste (18) drücken.

Sowohl die dosierte als auch die kontinuierliche Abgabe kann zu jedem beliebigen Zeitpunkt über Betätigung der Taste STOPP (18) unterbrochen werden.

Machine C / S. Drücken Sie die Taste zur Kaffeeabgabe (2), und führen Sie den Abgabezyklus aus.

Sobald die gewünschte Dosis Kaffee abgegeben wurde, müssen Sie den Abgabezyklus unterbrechen, indem Sie erneut die Taste zur Kaffeeabgabe (2) drücken.

DT / A (10) zwei) 16 17 18 19 20 STOP 10 C / S 2 STOP / ..

Den Filterhalter nie vor Beendigung des Vorgangs der Kaffeeabgabe von der Abgabeeinheit abnehmen!

13. Zubereitung anderer heissgetränke

Verbrennungsgefahr! Bewegen Sie die Heißwasser- und Wasserdampfstrahler nur mittels den dafür vorgesehen Isolationsvorrichtungen (A).

Wasserdampfabgabe

Führen Sie das Rohr zur Wasserdampfabgabe (6) in die zu erhitzende Flüssigkeit ein, die sich in einem geeigneten Gefäß befinden muß, und drehen Sie den Dampfregler (7), um die Ausgabe zu starten.

Warten Sie, bis das Getränk die gewünschte Temperatur erreicht hat, anschließend den Regler (7) im Uhrzeigersinn drehen, um die Dampfabgabe zu beenden.

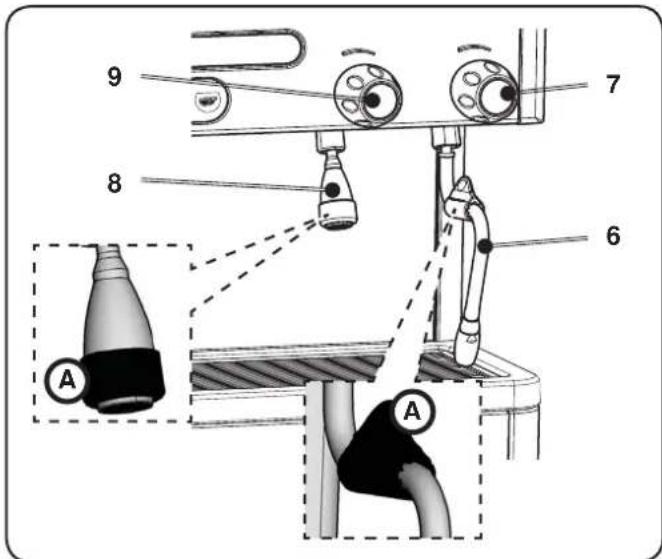

Reinigung von Strahler Wasserdampf Nach jedem Vorgang:

• Einen sauberen Lappen oder Schwamm benutzen, um mit warmem Wasser zu reinigen, wobei etwaige organische Reste zu entfernen sind.
• muß das Innere des Abgaberohrs auf folgende Weise gereinigt werden:

Richten Siedas Rohrzur Tassenaufsatzwanne aus, und führen Sie wenigstens eine Dampfabgabe aus; gehen Sie bei diesem Vorgang mit besonderer Umsicht vor.

Abgabe von heißem Wasser

Stellen Sie einen Behälter unter das Rohr zur Heißwasserabgabe (8), und drehen Sie den Regler (9) gegen den Uhrzeigersinn.

Sobald die gewünschte Menge Heißwasser abgegeben wurde, zur Beendigung der Abgabe den Regler (9) Uhrzeigersinn drehen.

14. Reiningung

Halten Sie sich hinsichtlich des vorschriftsmäßigen Einsatzes des Nahrungsmittelsicherheitssystem (HACCP) an die im vorliegenden Paragraphen aufgeführten Angaben.

Die Reinigungen müssen mit Originalprodukte "Service Line" benutzt werden. Siehe die genaueren Angaben auf der letzten Seite. Alle anderen Produkte könnten die Eignung der Materialien beeinträchtigen, die mit Lebensmitteln in Kontakt kommen.

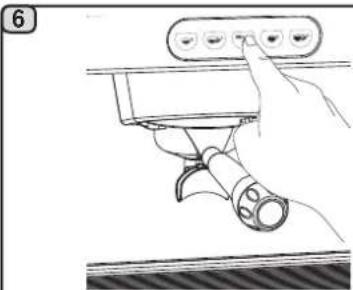

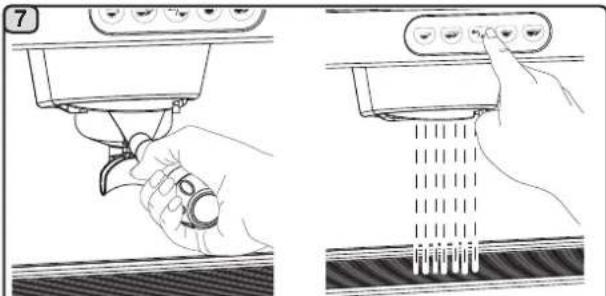

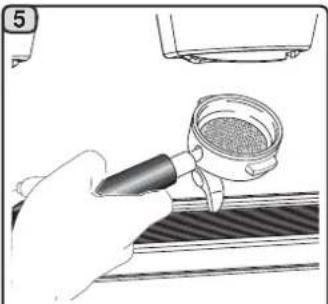

REINIGUNG DER GRUPPEN - Am Ende des Arbeitstages muß für alle Abgabeeinheiten folgender Vorgang ausgeführt werden.

Den Filterhalter während der Abgabe nicht abnehmen!

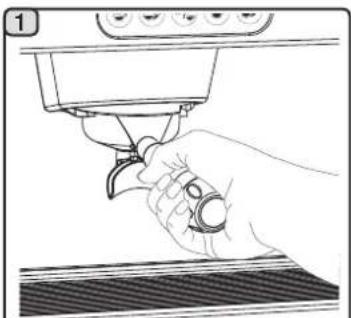

Den Filterhalter von der Kaffeeabgabeeinheit abnehmen.

Die Glockendichtung mit einer kleinen Bürste reinigen.

Eine Gummischeibe in den Filterhalter mit Filter einführen.

Entweder den Inhalt eines Tütchens oder einen Meßbecher Reinigungspulver hineingießen.

Den Filterhalter wieder in die Abgabeeinheit einsetzen.

Die Stopptaste drücken und nach 10" erneut drücken. Diesen Vorgang 10 mal wiederholen.

Den Filterhalter abnehmen; die Stopptaste drücken und für die Dauer von ca. 30" die Spülung mit Wasser ausführen.

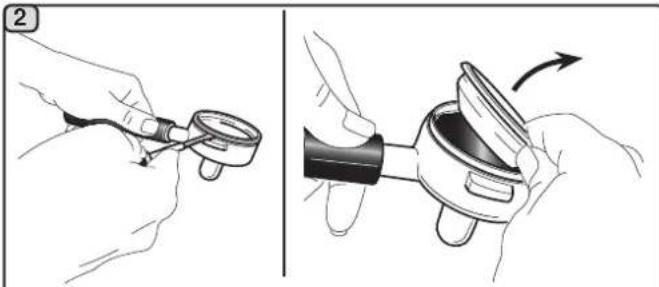

FILTERHALTER - Ausführung des Vorgangs am Ende des Arbeitstages, bezogen auf alle Filterhalter

Einen Liter kaltes Wasser und eine kleine Menge flüssiges Reinigungsmittel in einen Behälter geben.

Die Filter aus den Filterhaltern nehmen.

Filter und Filterhalter wenigstens 15 minuten lang in die Lösung legen.

Mit einem Schwamm eventuell vorhandene Reste entfernen und mit kalten Wasser gut ausspülen.

Die Filter wieder so in die Filterhalter einsetzen, daß die Feder (A) zur Filterblockierung in ihren Sitz einschnappt.

STRAHLER WASSERDAMPF UND HEISSWASSER - Ausführung des Vorgangs am Ende des Arbeitstages

Einen sauberen Lappen oder Schwamm benutzen, um mit warmem Wasser zu reinigen, wobei etwaige organische Reste zu entfernen sind.

Gehen Sie zur Innenreinigung der Dampfabgabestrahler wie folgt vor:

Richten Sie das Rohr zur Tassenaufsatzwanne aus, und führen Sie wenigstens eine Dampfabgabe aus; gehen Sie bei diesem Vorgang mit besonderer Umsicht vor.

ANMERKUNG: Die nachstehend beschriebenen Vorgänge können auch bei ausgeschalteter Maschine ausgeführt werden.

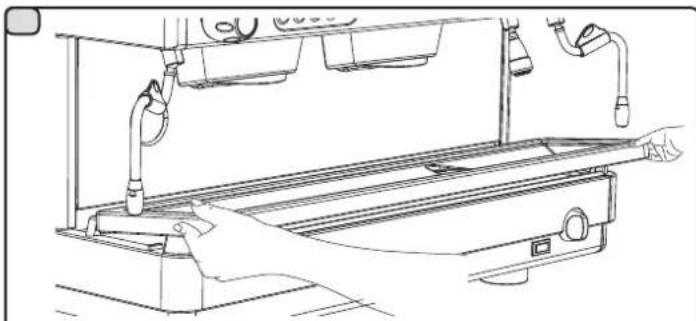

ROSTE UND TROPFSCHALE - Ausführung des Vorgangs am Ende des Arbeitstages

123

Das Tassenaufstellrost von der Tropfenauffangwanne abnehmen.

Die Tropfenauffangwanne herausziehen.

Tassenaufstellrost und Tropfenauffangwanne unter fließendem Wasser reinigen.

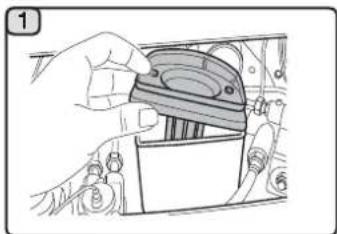

ENTLADEKASSETTE

- Ausführung des Vorgangs am Ende des Woche

1. Nach Abnahme der Tropfenauffangwanne die Abdeckung der Ablaufwanne abziehen.
2. Mit einem Schwamm eventuell vorhandene Reste entfernen und mit kalten Wasser gut ausspülen.

- Ausführung des Vorgangs am Ende des Arbeitstages

Ein Kännchen mit warmem Wasser in die Ablaßwanne geben, um eventuell vorhandene Verkrustungen zu lösen.

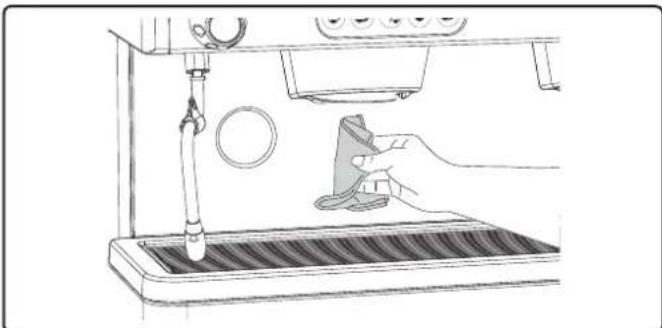

GEHÄUSE - Ausführung des Vorgangs am Ende des Arbeitstages

Reinigen Sie das Gehäuse der Maschine mit einem weichen Tuch und Reinigungsmitteln OHNE Ammoniak oder Scheuermitteln, um die Arbeitsbereiche der Maschine von möglicherweise präsenten organischen Ablagerungen zu befreien.

Zu beachten: Spritzen Sie keine Flüssigkeiten in die Vertiefungen der Gehäusepaneele.

15. Anomalien - Störungen

Vom Kunden auszuführende Vorgänge:

Kontrollieren Sie, bevor Sie sich an den Kundendienst wenden, ob die Störung durch Ausführung einer der nachstehend beschriebenen Maßnahmen behoben werden kann:

STÖRUNG	STÖRUNGSURSACHE	MASSNAHME
Die Maschine funktioniert nicht.	Unterbrechung der Netzstromversorgung.	Kontrollieren Sie die Netzstromversorgung.Kontrollieren Sie die Stellung des Hauptschalters (1).
Keine Erwärmungsfunktion.	Falsche Stellung des Hauptschalters (1).	Drehen Sie den Hauptschalter (1) auf die Position '2'.
Austritte aus dem Rand des Filterhalters (10).	Dichtung mit Kaffeeresten verschmutzt.	Reinigen Sie die Dichtung mit der mitgelieferten Bürste.
Kaffeeabgabezyklus zu kurz.	Kaffee zu grob gemahlen.Kaffee zu alt.	Mahlen Sie den Kaffee entsprechend feiner.Verwenden Sie frischen Kaffee.
Kaffee tritt nur tropfenweise aus.	Filterlöcher verstopft oder Filterhalterauslaß (10) verschmutzt.Kaffee zu fein gemahlen	Reinigen Sie Filterlöcher und Filterhalterauslaß.Mahlen Sie den Kaffee entsprechend größer.
Wasseraustritt unter der Maschine.	Ablaßschacht verstopft.Loch in Ablaßbecken verstopft.	Reinigen.Reinigen.
Maschine ist warm, gibt aber keinen Kaffee ab.	Wasserzuführung oder Wasserenthärterzuführung gesperrt. Kein Trinkwasser in der Leitung.	Öffnen Sie die Ventile der Wasserzuführung bzw.Wasserenthärterzuführung.Warten Sie die Lieferung von Leitungswasser ab, oder wenden Sie sich an einen Installateur

ACHTUNG: Heisse Oberfläche

ACHTUNG: Heisse Oberfläche

ACHTUNG: Heisse Oberfläche

Wasserversorgungshahn erforderlich

(bei höheren Druckwerten

Druckreduzierer erforderlich)

Diese Seite wurde absichtlich leer gelassen.

DE Die Gesellschaft GRUPPO CIMBALI behält sich das Recht vor, nach den spezifischen nationalen Gegebenheiten sowie aufgrund von technischen Innovationen Änderungen an den Geräten vorzunehmen.

Die vorliegende Veröffentlichung darf ohne entsprechende Genehmigung der Firma GRUPPO CIMBALI S.p.A. weder ganz oder teilweise vervielfältigt, kopiert oder veröffentlicht werden.

Alle Rechte vorbehalten

Diese Seite wurde absichtlich leer gelassen.

Mit der Absicht, dem Kunden bei der Produktwahl für den bestmöglichen Gebrauch der Kaffeemaschine zur Seite zu stehen, weist der Kundendienst der GRUPPO CIMBALI auf folgende Produktlinie hin:

ECO LINE - Produkte für die Reinigung

A) 610-004-159 Flüssigprodukte für die Cappuccino-Bereiter;
B) 610-004-250 in Pulverform für die Einheiten, Filterhalter und Kaffeetassen;
C) 610-004-244 Tüten für die Einheiten, Filterhalter und Kaffeetassen;
D) 610-004-226 Tabletten für die Kaffeeinheiten der vollautomatischen Maschinen.

Für eine Bestellung bitte beim Händler die Katalog-Nr. angeben.

SERVICE LINE

ES GRUPPO CIMBALI y el "SERVICE LINE"

Der Hersteller behält sich das Recht vor, die in dieser Veröffentlichung vorgestellten Geräte ohne Vorankündigung zu ändern
