BEDIENUNGSANLEITUNG 60.2554.01 TFA

Bedienungsanleitung Instruction manual Mode d’emploi Istruzioni per l'uso Gebruiksaanwijzing Instrucciones de uso Kat. Nr. 60.2554 RoHS TFA_No. 60.2554_Anleitung 24.05.2019 11:47 Uhr Seite 1– 2 – – 3 – Fig. 1 Fig. 2 B 7 B 9 B 8C 3A 9 C 2 C 1 B 1 B 2 B 3 B 4 B 5 B 6 A 1A 12 A 4 A 5A 2 A 3 A 6 A 7 A 8 A 11 A 10 TFA_No. 60.2554_Anleitung 24.05.2019 11:47 Uhr Seite 2– 5 – BOXX – Funkwecker mit Temperatur

3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen Blick

• Einstellbarer Weckrhythmus (täglich, Werktag, Wochenende)

• Anzeige von Datum, Wochentag und Innentemperatur

• Automatische Hintergrundbeleuchtung mit Lichtsensor

• Aufladen per Micro-USB Kabel (inklusive)

4. Zu Ihrer Sicherheit

• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.

• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet. Vorsicht! Lebensgefahr durch Stromschlag!

• Schließen Sie das Gerät über das USB-Kabel nur an eine geeignete USB-Spannungsquelle wie Computer, USB-Ladegerät oder USB-Hub mit Ladeausgang an (5V DC | max. 500mA). – 4 –

BOXX – Funkwecker mit Temperatur

Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.

1. Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sich bitte die Bedienungsanleitung genau durch. So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den Störungsfall.

• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerätes und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.

• Ebenso haften wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben können.

• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haf- tung.

• Beachten Sie besonders die Sicherheitshinweise!

• Bewahren Sie diese Bedienungsanleitung gut auf!

• Bedienungsanleitung TFA_No. 60.2554_Anleitung 24.05.2019 11:47 Uhr Seite 3– 6 – – 7 –

BOXX – Funkwecker mit Temperatur

• Das Gerät darf nicht mit Wasser oder Feuchtigkeit in Kontakt kommen.

• Laden Sie das Gerät nicht, wenn das Gehäuse beschädigt ist.

• Laden Sie das Gerät außerhalb der Reichweite von Personen (auch Kindern) auf, die möglichen Gefahren im Umgang mit elektrischen Geräten nicht richtig einschätzen können.

• Trennen Sie das Gerät sofort von der Ladestromquelle, wenn eine Störung auftritt. Vorsicht! Verletzungsgefahr:

• Explosions- und Brandgefahr! Den Akku nicht ins Feuer werfen, kurzschließen oder auseinander nehmen. Versuchen Sie nicht, das Gerät zu öffnen, um den Akku auszutauschen. Der Akku ist fest eingebaut und kann nicht gewechselt werden. Wichtige Hinweise zur Produktsicherheit!

• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus. Vermeiden Sie direkte Son- neneinstrahlung.

• Das Gerät ist nicht bruchsicher. Beim Herunterfallen könnten sich Teile lösen. BOXX – Funkwecker mit Temperatur

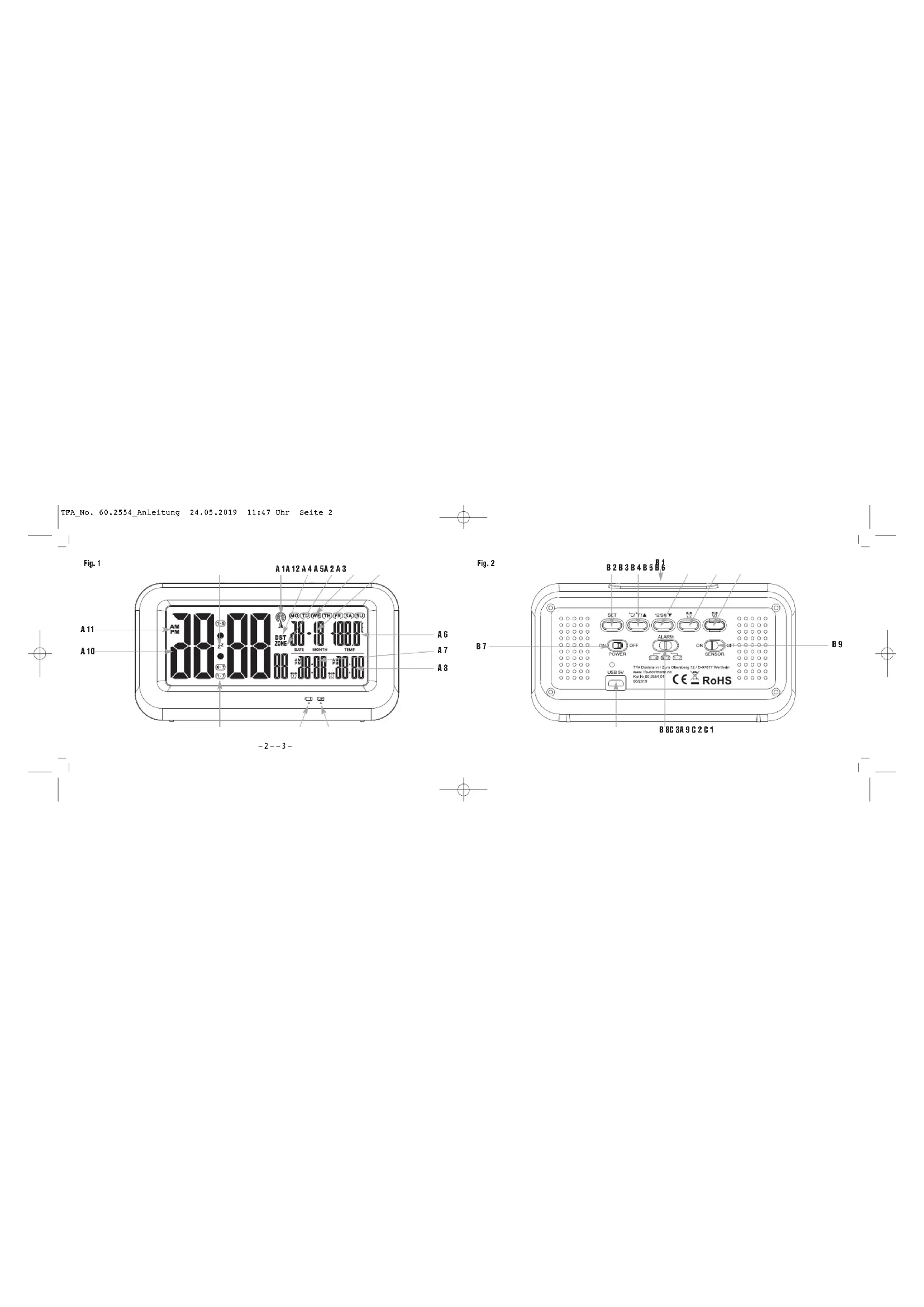

A: LCD-Anzeige (Fig. 1): A 1: Funksignal-Symbol A 2: Sommerzeit-Symbol A 3: Zeitzone A 4: Wochentag A 5: Datum A 6: Innentemperatur A 7: Alarmzeit 1 mit Alarmsymbol A 8: Alarmzeit 2 mit Alarmsymbol A 9: Weckrhythmus A 10: Uhrzeit mit Sekunden A 11: AM/PM bei 12-Stunden-Format A 12: Snooze-Symbol B: Tasten (Fig. 2): B 1: SNOOZE/LIGHT Taste B 2: SET Taste B 3: °C/°F/

Taste B 5: ALARM 1 Taste B 6: ALARM 2 Taste B 7: POWER ON/OFF Schiebeschalter B 8: ALARM Schiebeschalter B 9: SENSOR ON/OFF Schiebeschalter C: Gehäuse (Fig. 1+2): C 1: Ladesymbol (LED) C 2: Batteriesymbol (LED) C 3: Micro-USB Anschluss TFA_No. 60.2554_Anleitung 24.05.2019 11:47 Uhr Seite 4– 8 – – 9 –

BOXX – Funkwecker mit Temperatur

• Die Batteriesymbol-LED leuchtet, wenn der Akku aufgeladen werden soll.

• Bitte laden Sie das Gerät umgehend auf, um die Lebensdauer des Akkus zu erhalten.

• Stecken Sie das mitgelieferte USB-Kabel mit dem Micro-USB-Stecker in die vorgesehene Öffnung am Gerät. Schließen Sie das USB-Kabel an eine geeignete USB-Spannungsquelle an.

• Wenden Sie beim Anschluss von USB-Steckern keine Gewalt an. Ein USB-Stecker passt nur in einer Orientierung in die USB-Buchse.

• Zum vollständigen Aufladen lassen Sie das Gerät für ungefähr 6 – 8 Stunden angeschlossen.

• Die Ladesymbol-LED signalisiert, dass der Akku aufgeladen wird. Sobald sich die Kontrollleuchte ausschaltet, ist der Akku aufgeladen.

• Trennen Sie dann das Gerät von der Ladestromquelle.

• Lassen Sie das Gerät mit vollgeladenem Akku nicht an der Ladestromquelle angeschlossen, dies kann die Akku-Lebens- dauer verkürzen.

• Laden Sie den Akku alle sechs Monate nach, auch wenn das Produkt nicht benötigt wird.

• Vor dem ersten Gebrauch bitte vollständig aufladen.

• Schieben Sie den POWER ON/OFF Schiebeschalter auf ON. BOXX – Funkwecker mit Temperatur

• Ein kurzer Signalton ertönt und es werden alle Segmente kurz angezeigt.

• Die Hintergrundbeleuchtung schaltet sich kurz an.

7.1 Empfang der Funkzeit

• Die Uhr versucht nun, das Funksignal zu empfangen und das DCF-Empfangszeichen blinkt. Wenn der Zeitcode nach 3-7 Minuten empfangen wurde, werden die funkgesteuerte Zeit, das Datum, der Wochentag und das DCF-Empfangszei- chen ständig im Display angezeigt.

• Sie können die Initialisierung auch manuell starten.

• Halten Sie die 12/24/

• Das DCF-Empfangszeichen blinkt.

• Unterbrechen Sie den Empfangsversuch, indem Sie die 12/24/

Taste noch einmal gedrückt halten. Das DCF-Empfangs- zeichen verschwindet.

• Der DCF-Signalempfang findet täglich um 1:00, 2:00 und 3:00 Uhr morgens statt. Ist der Empfang nicht erfolgreich, fin- det der nächste Empfangsversuch automatisch zur nächsten vollen Stunde statt (bis zu 2 Mal).

• Es gibt 3 verschiedene Empfangszustände: Symbol blinkt – Empfang aktiv Symbol bleibt stehen – Empfang erfolgreich Kein Symbol – kein Empfang/Uhrzeit manuell eingestellt TFA_No. 60.2554_Anleitung 24.05.2019 11:47 Uhr Seite 5– 10 – – 11 –

BOXX – Funkwecker mit Temperatur

• Falls die Funkuhr kein DCF-Signal empfangen kann (z.B. wegen Störungen, Übertragungsdistanz, etc.), kann die Zeit manuell eingestellt werden. Das DCF-Empfangszeichen verschwindet und die Uhr arbeitet dann wie eine normale Quarz- Uhr (siehe: Manuelle Einstellung von Uhrzeit und Kalender). Hinweis zum Empfang der Funkzeit Die Zeitübertragung erfolgt von einer Cäsium Atom-Funkuhr, die von der Physikalisch Technischen Bundesanstalt in Braun- schweig betrieben wird. Die Abweichung beträgt weniger als 1 Sekunde in einer Million Jahren. Die Zeit ist kodiert und wird von Mainflingen in der Nähe von Frankfurt am Main durch ein DCF-77 (77.5 kHz) Frequenzsignal übertragen mit einer Reich- weite von ca. 1.500 km. Ihre Funkuhr empfängt das Signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch. Während der Sommerzeit erscheint DST im Display. Der Emp- fang hängt hauptsächlich von der geographischen Lage ab. Im Normalfall sollten innerhalb des Radius von 1.500 km ausge- hend von Frankfurt bei der Übertragung keine Probleme auftauchen. Bitte beachten Sie folgende Hinweise:

• Es wird empfohlen, einen Abstand von mindestens 1,5 – 2 Metern zu eventuell störenden Geräten wie Computerbildschir- men und Fernsehgeräten einzuhalten.

• In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwächer. In Extremfällen wird empfohlen, das Gerät in Fensternähe zu platzieren und/oder durch Drehen das Funksignal besser zu empfangen.

• Nachts sind die atmosphärischen Störungen meist geringer und ein Empfang ist in den meisten Fällen möglich. Ein einzi- ger Empfang pro Tag genügt, um die Genauigkeit zu gewährleisten und Abweichungen unter 1 Sekunde zu halten. BOXX – Funkwecker mit Temperatur

Taste im jeweiligen Einstellmodus gedrückt, gelangen Sie in den Schnelllauf.

• Das Gerät verlässt automatisch den Einstellmodus, wenn 30 Sekunden keine Taste gedrückt wird.

• Wichtig: Während des Empfangs der Funkzeit ist keine Tastenbedienung möglich.

8.1 Manuelle Einstellung von Uhrzeit und Kalender

• Halten Sie die SET Taste im Normalmodus gedrückt, um in den Einstellungsmodus zu gelangen.

• Die Stundenanzeige blinkt im Display. Drücken Sie die

Taste, um die Stunden einzustellen. Drücken Sie die SET Taste noch einmal und Sie können nun nacheinander die Minuten, das Jahr (YR), den Monat (MONTH), den Tag (DATE) und die Zeitzone (ZONE 00 - Voreinstellung) ansteuern und mit der

• Bestätigen Sie die Eingaben mit der SET Taste.

• Bei erfolgreichem Empfang des DCF-Funksignals wird die manuell eingestellte Zeit überschrieben.

8.1.1 Einstellung der Zeitzone

• Im Einstellungsmodus können Sie die Zeitzonenkorrektur (+12/-12) vornehmen.

• Die Zeitzonenkorrektur wird benötigt, wenn das DCF Funksignal empfangen werden kann, die Zeitzone sich aber von der DCF Zeit unterscheidet (z.B. +1=eine Stunde später). TFA_No. 60.2554_Anleitung 24.05.2019 11:47 Uhr Seite 6– 12 – – 13 –

BOXX – Funkwecker mit Temperatur

8.2 12- oder 24-Stunden-System

Taste können Sie im Normalmodus das 12- oder 24-Stunden-Zeitsystem auswählen. Im 12-Stunden- Zeitsystem erscheint AM oder PM (nach 12 Uhr) auf dem Display.

9.1 Einstellung der Alarmzeit

• Halten Sie die ALARM 1 Taste im Normalmodus gedrückt, um in den Alarm-Einstellmodus zu gelangen.

• 6:00 (Voreinstellung) oder die zuletzt eingestellte Weckzeit wird auf dem Display angezeigt. Die Stundenanzeige blinkt.

Taste die Stunden ein.

• Bestätigen Sie die Eingabe mit der ALARM 1 Taste.

• Die Minutenanzeige blinkt.

Taste die Minuten ein.

• Bestätigen Sie die Eingabe mit der ALARM 1 Taste.

• Stellen Sie gegebenenfalls ALARM 2 auf die gleiche Weise ein.

9.2 Aktivieren/Deaktivieren des Alarms

• Drücken Sie im Normalmodus die ALARM 1 und/oder ALARM 2 Taste.

• Die zuletzt eingestellte Weckzeit wird auf dem Display angezeigt. Der Alarm ist aktiviert. BOXX – Funkwecker mit Temperatur

• Mit dem ALARM Schiebeschalter können Sie einstellen, ob die eingestellte Weckzeit von: Montag bis Freitag (1-5) Samstag und Sonntag (6-7) Montag bis Sonntag (1-7) aktiviert werden soll.

• Drücken Sie noch einmal die ALARM 1 oder ALARM 2 Taste, ist der Alarm ausgeschaltet. - : - - erscheint auf dem Display.

• Bei aktiviertem Alarm beginnt der Wecker zu klingeln, wenn die eingestellte Weckzeit erreicht ist. Die Hintergrundbeleuch- tung schaltet sich kurz an.

• Drücken Sie auf eine beliebige Taste (außer SNOOZE/LIGHT) und der Alarm wird beendet.

• Wird der Alarm nicht unterbrochen, schaltet sich der ansteigende Alarmton nach 2 Minuten aus und aktiviert sich erneut zur gleichen Weckzeit wieder.

• Wenn der Wecker klingelt, drücken Sie die SNOOZE/LIGHT Taste, um die Snooze-Funktion zu aktivieren.

• Das Snooze-Symbol blinkt auf dem Display.

• Der Alarm wird für 5 Minuten unterbrochen.

10. Einstellung der Temperatureinheit

• Im Normalmodus können Sie mit der °C/°F/

Taste zwischen Celsius (°C) und Fahrenheit (°F) als Temperatureinheit aus- wählen. TFA_No. 60.2554_Anleitung 24.05.2019 11:47 Uhr Seite 7– 14 – – 15 –

BOXX – Funkwecker mit Temperatur

• Drücken Sie die SNOOZE/LIGHT Taste. Die Hintergrundbeleuchtung wird für 3 Sekunden aktiviert.

• Schieben Sie den Schiebeschalter SENSOR ON/OFF auf ON, schaltet sich automatisch eine schwache Beleuchtung an, sobald der Lichtsensor Dunkelheit registriert.

• Um die dauerhafte Nachtbeleuchtung auszuschalten, stellen Sie den Schiebeschalter auf die Position OFF.

12. Pflege und Wartung

• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!

• Schalten Sie das Gerät aus, wenn Sie es längere Zeit nicht verwenden. Schieben Sie den POWER ON/OFF Schiebeschalter auf OFF.

• Bewahren Sie Ihr Gerät an einem trockenen Platz auf.

13. Fehlerbeseitigung

Problem Lösung Keine Anzeige auf dem Gerät ➜ POWER ON/OFF Schiebeschalter auf ON schieben ➜ Gerät aufladen per Micro-USB Kabel (inklusive) Kein DCF Empfang ➜ 12/24/

Taste gedrückt halten, um den Empfang zu aktivieren BOXX – Funkwecker mit Temperatur

➜ Empfangsversuch in der Nacht abwarten ➜ Anderen Aufstellort für das Gerät wählen ➜ Uhrzeit manuell einstellen ➜ Beseitigen der Störquellen ➜ Neuinbetriebnahme des Gerätes gemäß Anleitung Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an den Händler, bei dem Sie das Pro- dukt gekauft haben.

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederver- wendet werden können. Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet. Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben. TFA_No. 60.2554_Anleitung 24.05.2019 11:47 Uhr Seite 8– 16 – – 17 –

BOXX – Funkwecker mit Temperatur

15. Technische Daten

Spannungsversorgung Integrierter Li-Ion Akku Kapazität / Energie 1200mAh Ladestromquelle Micro-USB 5V DC | max. 500mA Zubehör Ladekabel (USB zu Micro-USB) Aufladezeit Ca. 6-8 Stunden Akkulaufzeit Bis zu 6 Monate (Nachtbeleuchtung aktiv und eine Alarmierung pro Tag) Messbereich Temperatur 0 °C… +50°C (+32…+122°F) Genauigkeit Temperatur ±1,0 °C bei 0 °C…39 °C ansonsten ±2 °C Gehäusemaße 152 x 45 x 73 mm Gewicht 185 g (nur das Gerät) BOXX – Funkwecker mit Temperatur

Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden. Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie auf unserer Homepage unter Eingabe der Artikel- Nummer in das Suchfeld. EU-Konformitätserklärung Hiermit erklärt TFA Dostmann, dass der Funkanlagentyp 60.2554 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU- Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.tfa-dostmann.de E-Mail: [e-mail] TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Deutschland 05/19 TFA_No. 60.2554_Anleitung 24.05.2019 11:47 Uhr Seite 9– 18 – – 19 –
