TUNE – Funkwecker mit Radio

D

Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.

1. Bevor Sie mit dem Gerät arbeiten

2. Lesen Sie sich bitte die Bedlenungsanleitung genau durch. So werden Sie mit Ihrem neuen Gerät vertraut, lernen alla Funktionen und Bastandails kennen, erfahren wichtige Details für die Inbetriebnahme und des Umgang mit dem Gerät und erhalten Tins für den Stärupsafel.

3. Durch die Beachtung der Bedienungsanleitung vermelden Sie auch Beschädigungen des Gerätes und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
4. Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung.

5. Bewahren Sie diese Anleitung gut auf!

6. Lieferumfang
   • Funkwecker mit Radio • Netzteil • Bedienungsanleitung

7. Einsatzbereich und alle Vortelle ihres neuen Gerätes auf einen Blick

• Funkuhr mit höchster Genauigkeit
• FM Radio
- Weckalam mit Snooze-Funktion - Snooze-Dauer individuell einstellbar

TFA_No. 60.2546_anl_04_20 02.04.2020 15:01 Uhr Seite 4

TUNE – Funkwecker mit Radio

• Zwei Helligkeitsstufen
- Ladelunktion für Mobilgeräte über USB Port (1A)
• Rutschfester Stand durch 4 Gummlpads

4. Zu Ihrer Sicherheit

• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.
• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.

Vorsicht! ebensgefahr durch Stromschlag!

• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte Steckdose mit einer geeigneten Netzspannung an (siehe Typenschild)
• Die Steckdose muss nahe der Einrichtung angebracht und leicht zugänglich sein.
• Das Gerät und der Netzstecker dürfen nicht mit Wasser oder Feuchtigkeit in Kontakt kommen. Nur für den Betrieb in trockenen Innenräumen geeignet.
• Benutzen Sie das Gerät nicht, wenn Gehäuse oder Netzstecker beschädigt sind.
• Bewahren Sie das Gerät außerhalb der Reichwelte von Personen (auch Kindern) auf, die mögliche Gefahren Im Umgang mit elektrischen Geräten nicht richtig einschätzen können.

D

TUNE – Funkwecker mit Radio

D

• Ziehen Sie sofort den Stecker aus der Steckdose, wenn eine Störung auftritt oder das Gerät für längere Zeit nicht benutzt wird.
• Verwenden Sie ausschließlich den mitgelieferten Netzstecker.
• Verbinden Sie erst das Kabel mit dem Gerät und stecken Sie dann den Netzstecker in die Steckdose.
• Ziehen Sie den Netzstecker nicht am Kabel aus der Steckdose.
• Verlegen Sie das Netzkabel so, dass es nicht mit scharfkantigen oder heißen Gegenständen in Berührung kommt.

Vorsicht! Verletzungsgefahr:

• Bewahren Sie die Batterien und das Gerät außerhalb dar Reichweite von Kindern auf.
• Batterien enthalten gesundheitsschädliche Säuren und können bei Verschlucken lebensgefährlich sein. Wurde eine Batterie verschluckt, kann dies innerhalb von 2 Stunden zu schweren inneren Verätzungen und zum Tode führen. Wenn Sie vermuten, eine Batterie könnte verschluckt oder anderweitig in den Körper gelangt sein, nehmen Sie sofort medizinische Hilfe in Anspruch.
• Batterien nicht ins Feuer werfen, kurzschließen, auseinandernehmen oder aufladen. Explosionsgefahr!
• Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs. Belm Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen!

TFA_No. 60.2546_anl_04_20 02.04.2020 15:01 Uhr Seite 5

TUNE – Funkwecker mit Radio

Wichtige Hinweise zur Produktsicherheit!

- Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus. - Vor Feuchtigkeit schützen.

5. Bestandteile

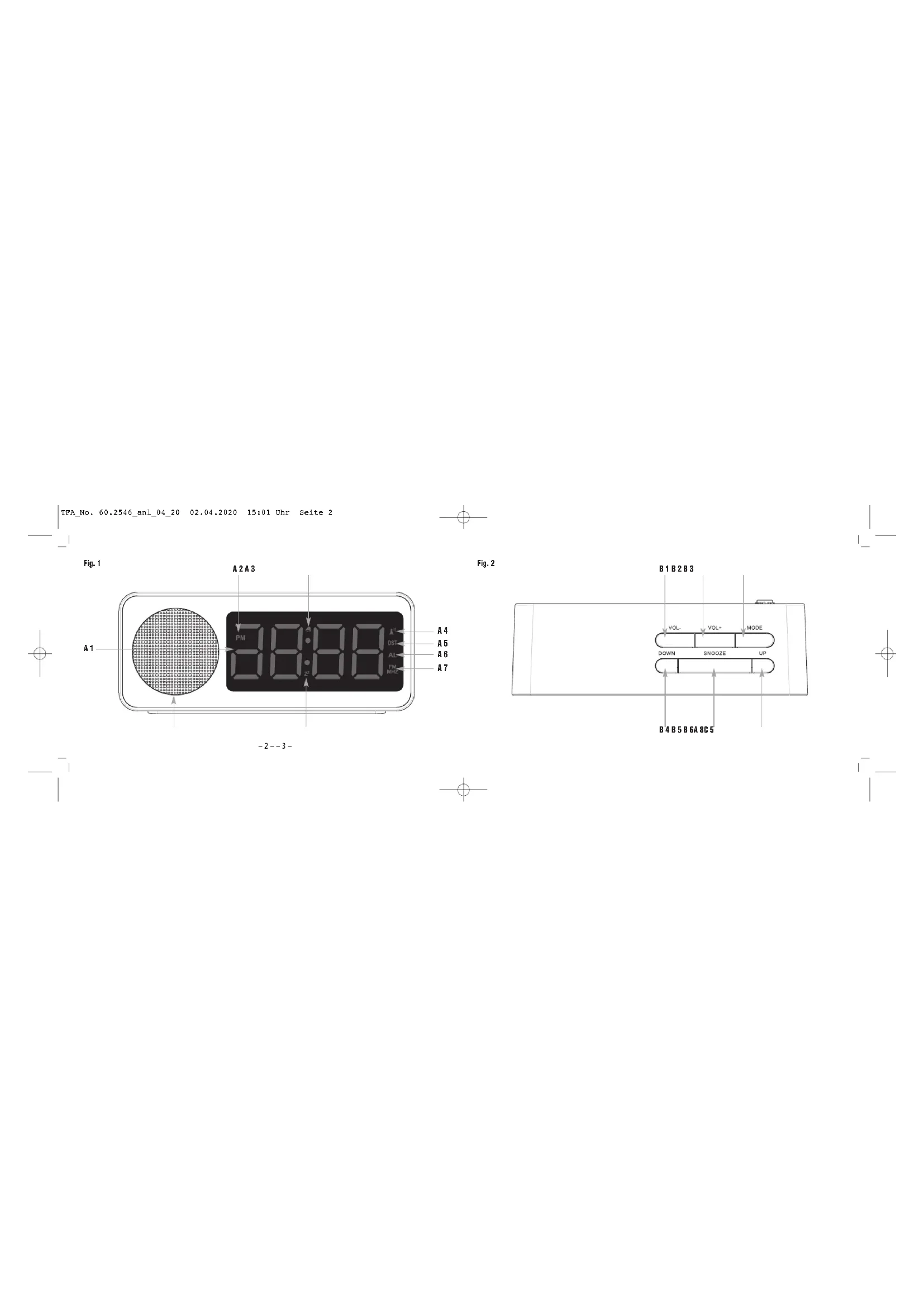

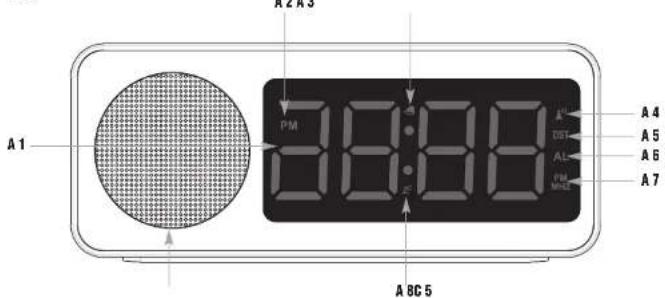

A: Display (Fig. 1):

A 1: Uhrzeit A 2: AM/PM

A 3: Alarmsymbol A 4: DCF-Empfangszeichen

A 5: Sommerzeit-Symbol A 6: Alarmmodus

A 7: Radiomodus A 8: Snooze-Symbol

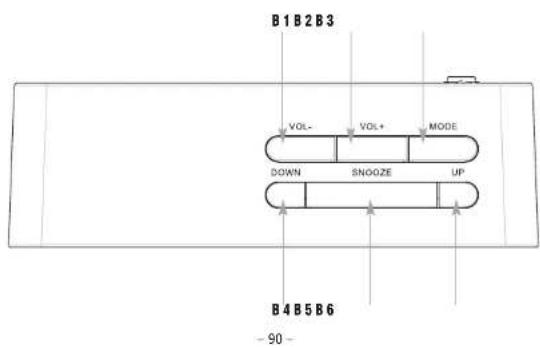

B: Tasten (Fig. 2):

B 1: VOL- Taste B 2: VOL+ Taste

B 3: MODE Taste B 4: DOWN Taste

B 5: SNOOZE Taste B 6: UP Taste

-8--9-

D

TUNE – Funkwecker mit Radio

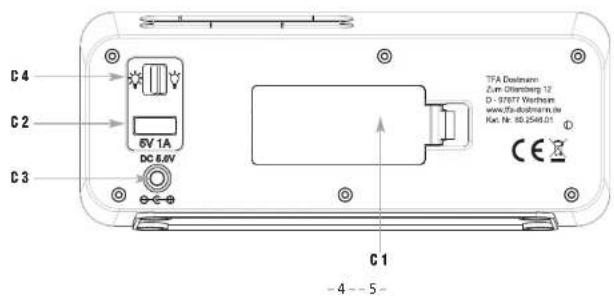

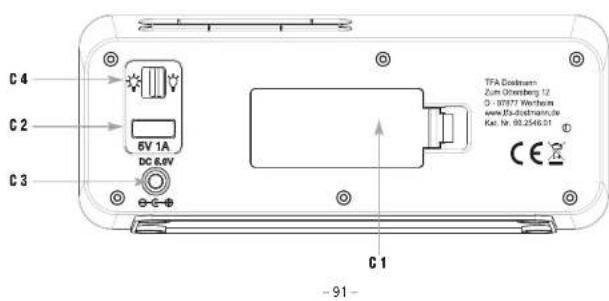

C: Gehäuse (Fig. 1+3):

C 1: Batteriefach C 2: USB Port

C 3: Netzanschluss

C 5: Lautsprecher

C 4: LIGHT Schiebeschalter

6. Inbetriebnahme

• Ziehen Sie die Schutzfolie vom Display.

- Schließen Sie den Wacker mit dem beigefügtem Netzteil an. Stecken Sie dan Anschlussslacker in den Anschluss und schleßen Sie das Gerät mit dem Netzstecker am Stromnetz an. Wichtlig! Stellen Sie sicher, dass Ihre Netzspannung nicht mehr als 240 V beträgt! Andere Netzspannungen können zur Beschädigung des Gerätes führen.

• Ein kurzer Signalton erlönt

6.1 Einlegen der Batterien

• Die Batterien fungieren im Falle eines Stromausfalls als Backup-Batterien.

- Legen Sie zwei neue Batterien 1,5 V AAA in das Batteriefach. Achten Sie auf die richtige Polarität beim Einlegen der Batterien. - Schließen Sie das Batteriefach wieder.

6.2 Empfang der Funkzeit

• Die Uhr versucht nun, das Funksignal zu empfangen und das DCF-Empfangszeichen blinkt.

TFA_No. 60.2546_an1_04_20 02.04.2020 15:01 Uhr Seite 6

TUNE – Funkwecker mit Radio

• Hinweis: Um Störungen zu vermeiden, schaltet sich die Hintergrundbeleuchtung (und der USB-Port) während des Empfangs des Funkuhrsignals aus.
• Wenn der Zeitcode nach 3-8 Minuten empfangen wurde, wird die Hintergrundbeleuchtung aktiviert und die funkgesteuerte Zeit angezeigt. Das DCF-Empfangszeichen bleibt ständig im Display stehen.
• Sollte kein Empfang möglich sein, verschwindet das DCF-Empfangszeichen und die Uhr startet alle 3 Stunden einen Empfangsversuch.
• Aktivieren Sie den Empfang manuell, indem Sie die UP Taste 3 Sekunden gedrückt halten.
  • Die Hintergrundbeleuchtung schaltet sich aus und das DCF-Empfangszeichen blinkt.
• Zum Beanden des DCF-Empfangsversuchs drücken Sie die UP Taste noch einmal. Das DCF-Empfangszeichen verschwindet.
• Der DCF-Funkempfang findet täglich um 2:00 morgens statt. Ist der Empfang nicht erfolgreich, so finden um 3.00 und um 4:00 Uhr früh weitere Empfangsversuche statt
• Falls die Funksuhr kein DCF-Signal empfangen kann (z.B. wegen Störungen, Übertragungsdistanz, etc.), kann die Zeit auch manuell eingestellt werden.
  • Die Uhr arbeitet dann wie eine normale Quarz-Uhr (siehe Manuelle Einstellungen).

Hinweis zum Empfang der Funkzeit

Die Zeitübertragung erfolgt von einer Cäsium Atom-Funkuhr, die von der Physikallsch Technischen Bundesanstalt in Braunschweig betrieben wird. Die Abweichung beträgt weniger als 1 Sekunde in einer Million Jahren. Die Zeit ist kodiert und wird

-10--11-

TUNE – Funkwecker mit Radio

von Mainlingen in der Nähe von Frankfurt am Main durch ein DCF-77 (77.5 kHz) FrequenzSignal übertragen mit einer Reichweite von ca. 1.500 km. Ihre Funkuhr empfängt das Signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch. Während der Sommerzeit erscheint GST im Display. Der Empfang hängt hauptsächlich von der geographischen Lage ab. Im Normafall sollten innerhalb des Radius von 1.500 km ausgehend von Frankfurt bei der Übertragung keine Probleme auftauchen.

Bitte beachten Sie folgende Hinweise:

• Es wird empfohlen, einen Abstand von mindestens 1,5 – 2 Metern zu eventuell störenden Geräten wie Computerbildschirmen und Fernischgeräten eingebahalten.
• In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwächer. In Extremfällen wird
• empfohlen, das Gerät in Fensternabe zu platzieren und/oder durch Drehen das Funksignal besser zu empfangen.
• Nachts sind die atmosphärischen Störungen melst geringer und ein Empfang ist in den melsten Fällen möglich. Ein einziger Empfang pro Tag genügt, um die Genauigkeit zu gewährleisten und Abweichungen unter 1 Sekunde zu halten.

7. Bedienung

7.1 Manuelle Einstellungen

• Halten Sie die UP oder DOWN Taste im Einstellmodus gedrückt, gelangen Sie in den Schnelllauf.
• Das Gerät verlässt automatisch den Einstellmodus, wenn länger als 60 Sekunden keine Taste gedrückt wird.

TFA_No. 60.2546_anl_04_20 02.04.2020 15:01 Uhr Seite 7

D

TUNE – Funkwecker mit Radio

7.1.1 Einstellung der Uhrzeit

• Halten Sie die MODE Taste im Normalmodus für drei Sekunden gedrückt.
• 0 (Voreinstellung) fängt an zu blinken und Sie können mit der UP oder DOWN Taste die Zeitzone einstellen.
• Drücken Sie die MODE Taste noch einmal und Sie können nun nacheinander das 12- oder 24-Stunden-Zeitsystem (Voreinstellung 24 Hr), die Stunden und die Minuten ansteuern und mit der UP oder DOWN Taste einstellen.
• Bestätigen Sie die Eingabe mit der MODE Taste.
• Bei erfolgreichem Empfang des DCF-Funksignals wird die manuell eingestellte Zeit überschrieben.

7.1.2 Einstellung der Zeitzone

• Im Einstellungsmodus können Sie die Zeitzanenkorrektur (-12/+12) vornehmen.
• Die Zeitzonenkorrektur wird benötigt, wenn das DCF Funksignal empfangen werden kann, die Zeitzone sich aber von der DCF Zeit unterscheidet (z.B. +1= eine Stunde später).

7.1.3 Einstellung des 24- oder 12- Stunden-Formats

• Im Einstellungsmodus können Sie zwischen dem 24 Stunden oder 12 Stunden-Format auswählen.
• Im 12-h-Format erscheint AM (vormittags) und PM (nachmittags) auf dem Display.

-12--13-

TUNE – Funkwecker mit Radio

D

7.2 Einstellung der Alarmzeit

• Drücken Sie die MODE Taste im Normalmodus, um in den Alarmmodus zu gelangen.
• AL und 6:00 Uhr (Voreinstellung) oder die zuletzt eingestellte Weckzeit erscheint im Display.
• Halten Sie die MODE Taste für drei Sekunden gedrückt, um in den Einstellmodus zu gelangen.
  • Die Stundenanzeige blinkt.
• Stellen Sie mit der UP oder DOWN Taste die gewünschte Zeit ein.
• Bestätigen Sie mit der MODE Taste
  • Geben Sie auf gleiche Weise die Minuten ein.
• Bestätigen Sie mit der MODE Taste.
• Nun können Sie die Dauer der Weckzeitunterbrechung einstellen.
  • 05 (Voreinstellung) oder die zuletzt eingestellte Weckzeitunterbrechung erscheint im Display.
• Stellen Sie mit der UP oder DOWN Taste die gewünschte Zeitdauer (5 bis 60 Minuten) ein.
• Bestätigen Sie mit der MODE Taste.

7.3 Aktivieren und Deaktivieren des Weckalarms

• Um die Alarm-Funktion zu aktivieren und zu deaktivieren, drücken Sie die DOWN Taste. Das Alarmsymbol erscheint oder verschwindet im Display.
• Bei aktiviertem Alarm beginnt der Wecker zu klingeln, wenn die eingestellte Weckzeit erreicht ist.
• Drücken Sie auf eine beliebige Taste (außer der SNOOZE Taste) und der Alarm wird beendet.

TFA_No. 60.2546_anl_04_20 02.04.2020 15:01 Uhr Seite 8

TUNE – Funkwecker mit Radio

- Wird der Alarm nicht unterbrochen, schaltet sich der Alarmten nach 2 Minuten aus und aktiviert sich erneut zur gleichen Weckzeit wieder.

• Das Alarmsymbol bleibt im Display stehen.

- Wenn der Wecker klingelt, drücken Sie die SMOOZE Taste, um die Snooze-Funktion zu aktivieren.

- Ist die Snooze-Funktion aktiviert, blinkt das Snooze-Symbol auf dem Display

- Der Alarm wird für die Dauer von 5 Minuten (Voreinstellung) unterbrochen.

7.4 Beleuchtung

- Mit dem Schaller können zwei Licht-Einstellungen gewählt werden: Das Gerät verfügt über eine Hintergrundbeleuchtung, die auch bei heiler Umgebung sichtbar ist und eine Nachtbeleuchtung, die die Anzeige bei Dunkelheit ablesbar macht.

7.5 Radiomodus

• Halten Sie die SNOOZE Taste im Normalmodus für drei Sekunden gedrückt, um das Radio einzuschalten.
  • FM MHZ und die empfangene Radiofrequenz erscheint auf dem Display.
• Mit jedem Tastendruck der UP oder DOWN Taste erhöht/vermindert sich die Frequenz um 0.1 MHz.
• Drücken und halten Sie UP oder DOWN Taste, um die automatische Suche zu starten.
• Mit der VOL- und VOL+ Taste können Sie die Laufstärke in 15 Stufen einstellen.
• Drücken Sie die MODE Taste im Normalmodus, um zwischen Uhrzeit. Alarmzeit und Radio zu wechseln.
• Halten Sie die SNOOZE Taste im Normalmodus für drei Sekunden gedrückt, um das Radio auszuschalten.

TUNE – Funkwecker mit Radio

7.6 Ladefunktion

- ACHTUNG: Die Ladefunktion funktioniert nur mit Netzstecker. Stecken Sie ein USB Kabel in den USB Port des Weckers und verbinden Sie das andere Ende mit Ihrem Mobilgerät. Stellen Sie sicher, dass die Ladestärke für Ihr mobiles Gerät geeignet Ist.

8. Pflege und Wartung

• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Schauer- oder Lösungsmittel verwenden!
• Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden.
• Bewahren Sie Ihr Gerät an einem trockenen Platz auf.

8.1 Batterlewechsel

• Öffnen Sie das Batteriefach und legen Sie zwei neue Batterien 1,5 V AAA polrichtio ein.
• Schließen Sie das Batterielach wieder.

9. Fehlerbeseitigung

Problem Lösung

Keine Anzeige → Gerät mit Netzteil anschließen

TFA_No. 60.2546_an1_04_20 02.04.2020 15:01 Uhr Seite 9

TUNE – Funkwecker mit Radio

D

→ Funksignalemplang abwarten
→ LIGHT Schlebeschalter auf stellen (siehe Punkt Beleuchtung)

Kein DCF Empfang

→ UP Taste im Normalmodus für 3 Sekunden gedrückt halten
→ Empfangsversuch in der Nacht abwarten
→ Standortwechsel (Störfaktoren!)
→ Neuinbetriebnahme gemäß Betriebsanleitung starten
→ Uhrzeit manuell einstellen

Keine Ladefunktion

mit Netzteil anschließen
→ Anschluss USB Port überprüfen
→ Funksignalempfang abwarten

Wenn Ihr Gerät Trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben.

10. Entsorgung

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recyceit und wiederverwendat werden können.

-16--17-

TUNE – Funkwecker mit Radio

D

Batterien und Akkus dürfen keinstalls in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammalsstellen gemäß nationalen oder lokaten Bestimmungen abzugeben. Die Bezeichnungen für enthartene Schwermetalle sind: Cd=Cadmium. Ho=Quecksilber. Pb=Bl

Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet. Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.

11. Technische Daten

Spannungsversorgung Netzteil (inklusive)

Input: 100-240V AC 50/60Hz 0.3A Max

© Effizienz Im Betrieb: ≥73.62%

Leistungsaufnahme bei Nullast: ≤0.10 W

TFA_No. 60.2546_anl_04_20 02.04.2020 15:01 Uhr Seite 10

TUNE – Funkwecker mit Radio

D

Backup-Batterien 2 x 1.5 V AAA (nicht inklusive)

Verwenden Sie Alkaline Batterien

Radio-Frequenzbereich FM 87.5 - 108 MHz in 0,1 MHz Schritten

Ladeausgang USB Port (1A)

Gehäusemaße 162 x 53 x 67 mm

Gewicht 194 g (nur das Garäl)

Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden. Die neuesten technischen Daten und Informationen zu Ihrem Produkte finden Sie auf unserer Homepage unter Eingabe der Artikel-Nummer in das Suchfeld.

EU-Konformitätserklärung

Hiermit erklärt TFA Dostmann, dass der Funkanlagentyp 60.254E der Richtlinie 2014/S3/EU entspricht. Der vollständige Text der EU-Kontformitätserklärung ist unter der folgenden Internetadresse verfügbar; www.lfa-dostmann.de/service/downloads/ce

www.1fa-dostmann.de

E-Mail: [e-mail]

TFA Dostmann GmbH & Co.KG. Zum Ottersberg 12. D-97877 Wertheim, Deutschland

Handelsregister-Nummer: Reg. Gericht Mannheim HRA 570186 04:20

-18--19-

TFA_No. 60.2546_an1_04_20 02.04.2020 15:01 Uhr Seite 11

TFA_No. 60.2546_an1_04_20 02.04.2020 15:01 Uhr Seite 12

TFA_No. 60.2546_anl_04_20 02.04.2020 15:01 Uhr Seite 13

TFA_No. 60.2546_an1_04_20 02.04.2020 15:01 Uhr Seite 14

TFA_No. 60.2546_an1_04_20 02.04.2020 15:01 Uhr Seite 15

TFA_No. 60.2546_anl_04_20 02.04.2020 15:01 Uhr Seite 16

TFA_No. 60.2546_an1_04_20 02.04.2020 15:01 Uhr Seite 17

TFA_No. 60.2546_an1_04_20 02.04.2020 15:01 Uhr Seite 18

TFA_No. 60.2546_an1_04_20 02.04.2020 15:01 Uhr Seite 19

TFA_No. 60.2546_an1_04_20 02.04.2020 15:01 Uhr Seite 20

TFA_No. 60.2546_anl_04_20 02.04.2020 15:01 Uhr Seite 21

TFA_No. 60.2546_an1_04_20 02.04.2020 15:01 Uhr Seite 22

TFA_No. 60.2546_anl_04_20 02.04.2020 15:01 Uhr Seite 23

TFA_No. 60.2546_anl_04_20 02.04.2020 15:01 Uhr Seite 24

TEA Dostmann GmbH & Co KG. Zum Oftersbern 12. D-97877 Wartheim, Allemagne

TFA_No. 60.2546_an1_04_20 02.04.2020 15:01 Uhr Seite 25

TFA_No. 60.2546_an1_04_20 02.04.2020 15:01 Uhr Seite 26

TFA_No. 60.2546_anl_04_20 02.04.2020 15:01 Uhr Seite 27

TFA_No. 60.2546_an1_04_20 02.04.2020 15:01 Uhr Seite 28

TFA_No. 60.2546_anl_04_20 02.04.2020 15:01 Uhr Seite 29

TFA_No. 60.2546_anl_04_20 02.04.2020 15:01 Uhr Seite 30

TFA_No. 60.2546_anl_04_20 02.04.2020 15:01 Uhr Seite 31

TFA_No. 60.2546_an1_04_20 02.04.2020 15:01 Uhr Seite 32

TFA_No. 60.2546_an1_04_20 02.04.2020 15:01 Uhr Seite 33

TFA_No. 60.2546_an1_04_20 02.04.2020 15:01 Uhr Seite 34

TFA_No. 60.2546_an1_04_20 02.04.2020 15:01 Uhr Seite 35

TFA_No. 60.2546_an1_04_20 02.04.2020 15:01 Uhr Seite 36

TFA_No. 60.2546_anl_04_20 02.04.2020 15:01 Uhr Seite 37

11. Technische gegevens

TFA_No. 60.2546_anl_04_20 02.04.2020 15:01 Uhr Seite 38

TFA_No. 60.2546_an1_04_20 02.04.2020 15:01 Uhr Seite 39

TFA_No. 60.2546_an1_04_20 02.04.2020 15:01 Uhr Seite 40

TFA_No. 60.2546_anl_04_20 02.04.2020 15:01 Uhr Seite 41

TFA_No. 60.2546_an1_04_20 02.04.2020 15:01 Uhr Seite 42

TFA_No. 60.2546_an1_04_20 02.04.2020 15:01 Uhr Seite 43

TFA_No. 60.2546_anl_04_20 02.04.2020 15:01 Uhr Seite 44

TFA_No. 60.2546_an1_04_20 02.04.2020 15:01 Uhr Seite 45

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12. D-97877 Werheim, Alemania

Número del registro mercantil. Reg. Gericht Mannheim HRA 570186 04/20

-88

Fig. 1

A1 A2 A3 PM 18:00 A 4 A5 A6 A7 A 8C 5

-89

TFA_No. 60.2546_an1_04_20 02.04.2020 15:01 Uhr Seite 46 — |

Fig. 2

B1B2B3 VOL- VOL+ MODE DOWN SNOOZE UP B4B5B6 -90-

Fig. 3

C4 C2 C3 6V 1A DC & 6V TFA Dockmann Zum Ostenberg 12 G: 97877 Wechern www.8s-dokmann.de Kd. Nr. 10.2546.01 CE C1 -91-
