MANUAL DE USUARIO Tune 60.2546 TFA

Muchas gracias por haber adquirido este dispositivo de TFA.

1. Antes de utilizar el dispositivo

• Lea detenidamente las instrucciones de uso. De este modo se familiarizará con su nuevo dispositivo, conocerá todas las funciones y componentes, así como informa- ción relevante para la puesta de funcionamiento el manejo del dispositivo y recibirá consejos sobre cómo actuar en caso de avería.

• Si sigue las instrucciones de uso, evitará que se produzcan daños en el dispositivo y no comprometerá a sus dere- chos por vicios, previstos legalmente debido a un uso incorrecto.

• No asumimos responsabilidad alguna por los daños originados por el incumplimiento de estas instrucciones de uso.

• Tenga en cuenta ante todo las advertencias de seguridad.

• Guarde estas instrucciones de uso en un sitio seguro.

• Despertador radiocontrolado con radio • Fuente de alimentación • Instrucciones de uso

3. Ámbito de aplicación y ventajas de su nuevo dispositivo

• Reloj radiocontrolado con alta precisión

TUNE – Despertador radiocontrolado con radio

• Alarma con función snooze • Intervalo de reposo se puede ajustar individualmente• Brillo de la pantalla en dos niveles• Función de carga para los dispositivos móviles a través de un puerto USB (1A)• Se mantiene estable por 4 tacos de goma4. Para su seguridad
• El producto solo es adecuado para el ámbito de aplicación descrito anteriormente. No emplee el dispositivo de modo dis- tinto al especificado en estas instrucciones. • No está permitido realizar reparaciones, transformaciones o modificaciones por cuenta propia en el dispositivo.¡Precaución! ¡Peligro de muerte por descarga eléctrica!
• Conecte el dispositivo únicamente a una toma de corriente instalada según las prescripciones con una tensión de redadecuada (véase la placa de características).• La toma de corriente debe estar instalada cerca del equipo y tener un fácil acceso.
• El dispositivo y la fuente de alimentación no deben tener contacto con el agua ni la humedad. Sólo para el uso en lugares secos bajo techo.• No utilice el dispositivo si la carcasa o el enchufe de alimentación están dañados. TUNE – Despertador radiocontrolado con radio

• Mantenga el dispositivo fuera de alcance de las personas (también niños) que no puedan evaluar los riesgos con el mane- jo de dispositivos eléctricos.
• Extraiga el enchufe inmediatamente de la toma de corriente si se produce perturbación o si no va a utilizar el dispositivo por un largo periodo de tiempo.• Utilice únicamente el enchufe de alimentación suministrada.
• Conecte primero el cable con el dispositivo y después inserte el enchufe de alimentación de red en la toma de corriente.
• No tire del cable del enchufe de alimentación para extraer el enchufe de la toma de corriente.• Coloque el cable de alimentación de manera que no tenga contacto con objetos de cantos afilados o calientes.¡Precaución! Riesgo de lesiones:
• Mantenga el dispositivo y las pilas fuera del alcance de los niños.
• Las pilas contienen ácidos nocivos para la salud y pueden ser peligrosas si se ingieren. Si se ingiere una pila le puede causar dentro de 2 horas, quemaduras internas y llegar a la muerte. Si sospecha que se ha ingerido una pila o ha entradoen el cuerpo de otro modo, busque inmediatamente ayuda médica.• No tire las pilas al fuego, no las cortocircuite, desmonte ni recargue, ya que existe riesgo de explosión. • Las pilas con un estado de carga bajo deben cambiarse lo antes posible para evitar fugas. No utilice simultáneamente pilas nuevas y usadas o pilas de diferente tipo. ¡Utilice guantes protectores resistentes a productos químicos y gafas pro- tectoras si manipula pilas con fugas de líquido! TFA_No. 60.2546_anl_04_20 02.04.2020 15:01 Uhr Seite 39– 78 – – 79 –

TUNE – Despertador radiocontrolado con radio

¡Advertencias importantes sobre la seguridad del producto!

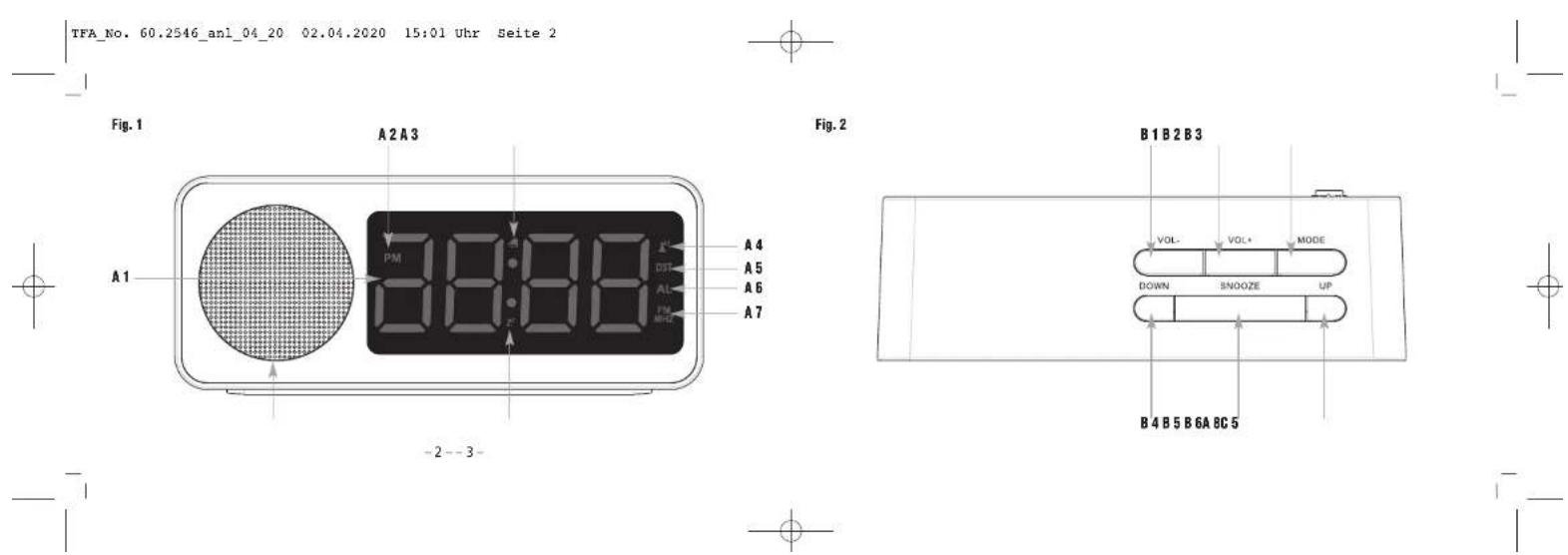

• No exponga el dispositivo a temperaturas extremas, vibraciones ni sacudidas extremas. • Protegerlo de la humedad.5. ComponentesA: Pantalla (Fig. 1):A 1: Hora A 2: AM/PMA 3: Símbolo de la alarma A 4: Símbolo de recepción DCFA 5: Símbolo de la hora de verano A 6: Modo de alarmaA 7: Modo de radio A 8: Símbolo de snoozeB: Teclas (Fig. 2): B 1: Tecla VOL– B 2: Tecla VOL+ B 3: Tecla MODE B 4: Tecla DOWN B 5: Tecla SNOOZE B 6: Tecla UP TUNE – Despertador radiocontrolado con radio

C: Cuerpo (Fig. 1+3): C 1: Compartimento de las pilas C 2: Puerto USB C 3: Conexión de la alimentación de red C 4: Interruptor deslizante LIGHT C 5: Altavoz6. Puesta en marcha• Despegue la película protectora de la pantalla.• Conecte el despertador con el enchufe de alimentación suministrado. Ponga el enchufe de conexión en la toma y conecte el dispositivo con el enchufe de alimentación a la red. ¡Importante! ¡Asegúrese de que el voltaje de la línea no es más de 240 V! Otras tensiones pueden dañar el dispositivo.• Suena una señal acústica corta.6.1 Introducir las pilas

• Las pilas actuarán entonces como una fuente de energía auxiliar en el caso de que alguna fallara en el suministro de energía.
• Introduzca dos pilas nuevas 1,5 V AAA. Asegúrese que las pilas estén colocadas con la polaridad correcta.• Cierre de nuevo el compartimento de las pilas.6.2 Recepción de la hora radiocontrolada• El reloj está tratando de recibir la señal de radio y el símbolo de recepción DCF parpadea. TFA_No. 60.2546_anl_04_20 02.04.2020 15:01 Uhr Seite 40– 80 – – 81 –

TUNE – Despertador radiocontrolado con radio

• Nota: Para evitar interferencias, durante la recepción de la señal DCF la iluminación de fondo (y la salida USB) se desconecta.

• Una vez que se ha recibido el código de horario después 3-8 minutos, la iluminación de fondo se activa y se muestra la hora controlada por radio. El símbolo de recepción DCF aparece constantemente en la pantalla.

• En caso de que no sea posible la recepción, el símbolo de recepción DCF desaparecerá y el reloj intentará cada tres horas recibir una señal.

• Pulse la tecla UP durante 3 segundos para empezar la inicialización manualmente.

• La iluminación de fondo se desconecta y la señal de recepción DCF parpadea.

• Para finalizar la recepción de DCF pulse otra vez la tecla UP. El símbolo de recepción DCF desaparece.

• La recepción de la señal DCF se llevará a cabo diariamente a las 2:00 de la mañana. Si la recepción no es exitosa, el siguiente intento de recepción se llevará a cabo de nuevo a las 3:00 y a las 4:00 de la mañana.

• Si su reloj radiocontrolado no es capaz de recibir la señal DCF (p. ej, debido a interferencias, distancia de transmisión, etc.), puede ajustar la hora manualmente.

• El reloj funciona como un reloj normal de cuarzo (véase Ajustes manuales). Indicaciones para la recepción de la hora radiocontrolada La transmisión de la hora se realiza por medio de un reloj atómico de cesio radiocontrolado a través de, por el instituto téc- nico físico de Braunschweig. La desviación es menor a 1 segundo en un millón de años. La hora viene codificada y es trans- mitida desde Mainflingen en las proximidades de Frankfurt am Main por una señal de frecuencia DCF-77 (77,5 kHz) con un TUNE – Despertador radiocontrolado con radio

alcance de aprox. 1.500 km. Su reloj radiocontrolado recibe la señal, la convierte y muestra siempre la hora exacta. Incluso el cambio de la hora de verano e invierno se produce automáticamente. Durante el tiempo de verano aparece DST en la pan- talla. La recepción depende básicamente de la situación geográfica. Generalmente éste debería funcionar de forma óptima en un radio de 1.500 km en torno a Frankfurt. Por favor, tenga en cuenta lo siguiente:

• Es recomendable mantener una distancia de como mínimo 1,5 – 2 metros de posibles aparatos perturbadores tales como pantallas de ordenadores y televisores.

• En construcciones de hormigón armado (sótanos, superestructuras), la señal recibida es evidentemente más débil. En casos extremos se aconseja de emplazar el dispositivo cerca de una ventana para obtener una mejor recepción.

• Por las noches las perturbaciones atmosféricas suelen ser reducidas y se dispone de recepción en la mayoría de los casos. Si además se recibe como mínimo una vez al día, es suficiente para garantizar la precisión y mantener desviacio- nes inferiores a 1 segundo.

• Mantenga pulsada la tecla UP o DOWN en el modo de ajuste, accederá a la pasada rápida.

• El dispositivo sale automáticamente del modo de ajuste si no se presiona ninguna tecla durante 60 segundos. TFA_No. 60.2546_anl_04_20 02.04.2020 15:01 Uhr Seite 41– 82 – – 83 –

TUNE – Despertador radiocontrolado con radio

• Mantenga pulsada la tecla MODE durante tres segundos en el modo normal.

• 0 (nivel preseleccionado) parpadea y puede ajustar la zona horaria con la tecla UP o DOWN.

• Pulse otra vez la tecla MODE y puede sucesivamente dirigir el sistema de 24 o 12 horas (nivel preseleccionado: 24 Hr), la hora y los minutos y puede ajustar con la tecla UP o DOWN.

• Confirme la entrada con la tecla MODE.

• Si la recepción de la señal de radio para la hora DCF es exitosa el tiempo ajustado manualmente se sobrescribe.

7.1.2 Ajuste de la zona horaria

• En el modo de ajuste puede ajustar la corrección de la zona horaria (-12/+12).

• La corrección de la zona horaria es necesaria cuando se pueda recibir la señal DCF, la zona horaria es diferente de la hora DCF (por ejemplo: +1 = una hora más tarde).

7.1.3 Ajuste de la indicación de sistema de 24 y 12 horas

• En el modo de ajuste puede seleccionar el sistema de 12 o 24 horas.

• En el sistema de 12 horas, aparece en la pantalla AM (antes del mediodía) y PM (después del mediodía). TUNE – Despertador radiocontrolado con radio

• Pulse la tecla MODE en el modo normal, para acceder al modo de alarma.

• AL y 6:00 (nivel preseleccionado) o la última regulación de la hora de alarma aparece en la pantalla.

• Mantenga pulsada la tecla MODE durante tres segundos para acceder al modo de ajuste.

• La indicación de la hora parpadea en la pantalla.

• Ajuste con la tecla UP y DOWN la hora deseada.

• Confirme con la tecla MODE.

• Introduzca de la misma manera los minutos.

• Confirme con la tecla MODE.

• Ahora puede ajustar el intervalo de reposo.

• 05 (nivel preseleccionado) o la indicación del último intervalo de reposo se muestra en la pantalla.

• Con la tecla UP o DOWN ajuste la duración deseada (5 a 60 minutos).

• Confirme con la tecla MODE.

7.3 Activar y desactivar la función de la alarma

• Para activar y desactivar la función de la alarma, pulse la tecla DOWN. El símbolo de alarma aparece o desaparece en la pantalla.

• Con alarma activada, cuando se alcanza la hora de la alarma, el despertador comienza a sonar.

• Pulse cualquier tecla (excepto la tecla SNOOZE) y la función de la alarma se termina. TFA_No. 60.2546_anl_04_20 02.04.2020 15:01 Uhr Seite 42– 84 – – 85 – TUNE – Despertador radiocontrolado con radio

• Si no se interrumpe la alarma, el tono de alarma se apaga automáticamente después de dos minutos y se activa de nuevo a la misma hora de la alarma.

• El símbolo de la alarma se detiene en la pantalla.

• Cuando suena la alarma, pulse la tecla SNOOZE para activar la función de snooze.

• Si la función de snooze se encuentra activada, el símbolo snooze parpadea en la pantalla.

• El sonido de la alarma se interrumpe durante cinco minutos (nivel preseleccionado).

• Con el interruptor deslizante puede seleccionarse dos ajustes de luz: El dispositivo tiene una iluminación de fondo visible también en la luz del día , y una iluminación de noche que permite leer la pantalla de noche .

• Mantenga pulsada la tecla SNOOZE durante tres segundos en el modo normal para encender la radio.

• Seguidamente aparecerá representada en la pantalla FM MHZ y la radiofrecuencia sintonizada.

• Con cada pulsación de la tecla UP o DOWN aumenta/se reduce la frecuencia en 0,1 MHz.

• Mantenga pulsada la tecla UP o DOWN para iniciar la búsqueda automática.

• Ahora puede ajustar el volumen en 15 niveles con la tecla VOL– o VOL+.

• Pulse la tecla MODE en el modo normal para cambiar entre la hora, la hora de la alarma y la radio.

• Mantenga pulsada la tecla SNOOZE durante tres segundos en el modo normal para apagar la radio. TUNE – Despertador radiocontrolado con radio

7.6 Función de carga

• Atención: ¡La función de carga soló funciona con enchufe de alimentación! Enchufe el cable USB en el puerto USB del despertador y conecte el otro extremo a su dispositivo móvil. Asegúrese de que la corriente de carga es adecuada para su dispositivo móvil.

8. Cuidado y mantenimiento

• Limpie el dispositivo con un paño suave, ligeramente humedecido. ¡No utilice productos abrasivos o disolventes!

• Extraiga las pilas si no va a usar el dispositivo por un largo período de tiempo.

• Mantenga el dispositivo en un lugar seco.

8.1 Cambio de las pilas

• Abra el compartimiento de las pilas e introduzca dos pilas nuevas 1,5 V AAA. Asegúrese que las pilas estén colocadas con la polaridad correcta.

• Cierre de nuevo el compartimento de las pilas.

Problema Solución Ninguna indicación ➜ Conectar el dispositivo con el enchufe de alimentación de red TFA_No. 60.2546_anl_04_20 02.04.2020 15:01 Uhr Seite 43– 86 – – 87 – TUNE – Despertador radiocontrolado con radio

➜ Intentar la recepción de la señal DCF ➜ Ajuste el interruptor LIGHT hasta la posición (véase : Iluminación) Ninguna recepción de DCF ➜ Mantenga pulsada la tecla UP durante tres segundos en el modo normal ➜ Intentar la recepción de noche ➜ Cambiar de ubicación (factores de interferencia) ➜ Vuelva a la puesta en marcha el dispositivo de acuerdo a las instrucciones ➜ Ajustar la hora manualmente Ninguna función de carga ➜ Conectar el dispositivo con el enchufe de alimentación de red ➜ Comprobar la conexión del puerto USB ➜ Intentar la recepción de la señal DCF Si a pesar de haber seguido estos pasos, el dispositivo no funciona, diríjase al establecimiento donde adquirió el producto.

Este producto ha sido fabricado usando materiales y componentes que pueden ser reciclados y reusados. Las pilas y baterías no pueden desecharse en ningún caso junto con la basura doméstica. TUNE – Despertador radiocontrolado con radio

Como consumidor, está obligado legalmente a depositar las pilas y baterías usadas de manera respetuosa con el medio ambiente en el comercio especializado o bien en los centros de recogida y reciclaje previstos para ello según el reglamento nacional o local. Las denominaciones de los metales pesados que contienen son: Cd=cadmio, Hg=mercurio, Pb=plomo Este dispositivo está identificado conforme a la Directiva de la UE sobre residuos de aparatos eléctricos y electrónicos (WEEE). No deseche este producto junto con la basura doméstica. El usuario está obligado a llevar el dispositivo usado a un punto de recogida de aparatos eléctricos y electrónicos acreditado para que sea eliminado de manera respetuosa con el medio ambiente.

Alimentación de tensión: Fuente de alimentación (incluida): Entrada 100-240V AC 50/60Hz 0.3A Max Salida 5.0 V DC 1.0A, 5.0W Eficiencia media en activo: ≥73,62% Consumo eléctrico en vacío: ≤0.10 W TFA_No. 60.2546_anl_04_20 02.04.2020 15:01 Uhr Seite 44– 89 – – 88 – TUNE – Despertador radiocontrolado con radio

Pilas de seguridad 2 x 1,5 V AAA (no incluidas)Utilice pilas alcalinas Gama de frecuencia FM 87,5 - 108 MHz en pasos de 0,1 MHz Salida de carga Puerto USB (1A)Dimensiónes de cuerpo 162 x 53 x 67 mmPeso 194 g (solo dispositivo) Estas instrucciones o extractos de las mismas no pueden ser publicados sin la autorización de la TFA Dostmann. Los datos técnicos de este producto corresponden al estado en el momento de la impresión y pueden ser modificados sin previo aviso. Los actuales datos técnicos e informaciones sobre su producto los puede encontrar bajo el número de artículo en nuestra página web. Declaración UE de conformidad Por la presente, TFA Dostmann declara que el tipo de equipo radioeléctrico 60.2546 es conforme con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente: www.tfa-dostmann.de/service/downloads/ce www.tfa-dostmann.deE-Mail: [e-mail] Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, AlemaniaNúmero del registro mercantil: Reg. Gericht Mannheim HRA 570186 04/20 Fig. 1 A 4 A 5 A 7 A 6 A 2 A 3 A 8C 5 A 1 TFA_No. 60.2546_anl_04_20 02.04.2020 15:01 Uhr Seite 45– 90 – Fig. 2 B 4 B 5 B 6 B 1 B 2 B 3 – 91 – Fig. 3 C 4 C 2 C 3 C 1 TFA_No. 60.2546_anl_04_20 02.04.2020 15:01 Uhr Seite 46
