BEDIENUNGSANLEITUNG 60.2027.01 TFA

TFA_No. 60.2027_Anleitung 07.06.2020 9:16 Uhr Seite 1

Bedienungsanleitung

Instruction manual

Mode d'emploi

TFA No. 60.2027 Anleitung 07.06.2020 9:16 Uhr Seite 2

Fig. 1 Fig. 2

A2 A3 88:88 A1 C1C 2

B7B3 B1B4 B6 ON OFF DO SV B2B5

TFA_No. 60.2027_Anleitung 07.06.2020 9:16 Uhr Seite 3

Digitaler Wecker mit Leuchtziffern

Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.

1. Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sich bitte die Bedienungsanleitung genau durch.
• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerätes und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung.
• Beachten Sie besonders die Sicherheitshinweise!
  • Bewahren Sie diese Anleitung gut auf!

2. Lieferumfang

• Digitalwecker
• DC 5V USB-Kabel und Netzteil
• Bedienungsanleitung

3. Einsatzbereich und alle Vortelle Ihres neuen Gerätes auf einen Blick

• Anzeige von Uhrzeit oder Innentemperatur, automatischer Wechsel des Displays einstellbar
• Weckalarm mit Schlummerfunktion
  • Leuchtziffern mit 3 Helligkeitsstufen
• Dimmfunktion mit Zeitschaltautomatik

Digitaler Wecker mit Leuchtziffern

4. Zu Ihrer Sicherheit

• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.
• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.

Vorsicht!

Lebensgefahr durch Stromschlag!

• Schließen Sie das Gerät über das USB-Kabel und das mitgelieferte Netzteil an eine vorschriftsmäßig installierte Steckdose mit einer geeigneten Netzspannung an (siehe Typenschild).
• Die Steckdose muss nahe der Einrichtung angebracht und leicht zugänglich sein.
• Ziehen Sie sofort den Stecker aus der Steckdose, wenn eine Störung auftritt.
• Das Gerät und das Netzteil dürfen nicht mit Wasser oder Feuchtigkeit in Kontakt kommen. Nur für den Betrieb in trockenen Innenräumen geeignet.
• Benutzen Sie das Gerät nicht, wenn Gehäuse, USB-Kabel oder Netzteil beschädigt sind.
• Betreiben Sie das Gerät außerhalb der Reichweite von Personen (auch Kindern), die mögliche Gefahren im Umgang mit elektrischen Geräten nicht richtig einschätzen können.
• Verbinden Sie erst das USB-Kabel mit Gerät und Netzteil und stecken Sie dann den Netzstecker in die Steckdose.

TFA No. 60.2027 Anleitung 07.06.2020 9:16 Uhr Seite 4

Digitaler Wecker mit Leuchtziffern

• Verlegen Sie das USB-Kabel so, dass es nicht mit scharfkantigen oder heißen Gegenständen in Berührung kommt.
• Verwenden Sie ausschließlich das mitgelieferte Netzteil oder schließen Sie das Gerät über das USB-Kabel an eine geeignete USB-Spannungsquelle (PC, Notebook etc.) an.

Vorsicht!

Verletzungsgefahr:

• Bewahren Sie die Batterien und das Gerät außerhalb der Reichweite von Kindern auf.
• Batterien enthalten gesundheitsschädliche Säuren und können bei Verschlucken lebensgefährlich sein. Wurde eine Batterie verschluckt, kann dies innerhalb von 2 Stunden zu schweren inneren Verätzungen und zum Tode führen. Wenn Sie vermuten, eine Batterie könnte verschluckt oder anderweitig in den Körper gelangt sein, nehmen Sie sofort medizinische Hilfe in Anspruch.
• Batterien nicht ins Feuer werfen, kurzschließen, auseinandernehmen oder aufladen. Explosionsgefahr!
• Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs.
• Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen!

Digitaler Wecker mit Leuchtziffern

Wichtige Hinweise zur Produktsicherheit!

- Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.

5. Bestandteile

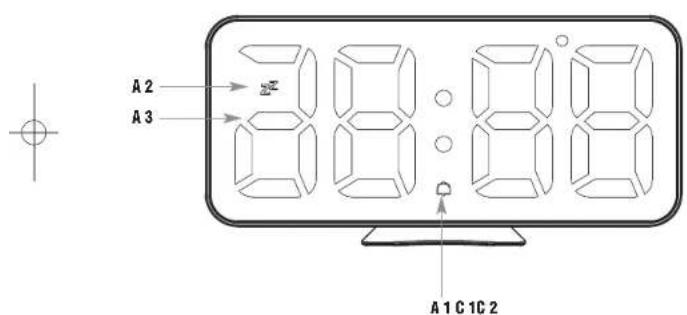

A: Display (Fig. 1):

A 1: Alarmsymbol A 2: Snoozesymbol

A 3: Uhrzeit/Innentemperatur/Alarmzeit

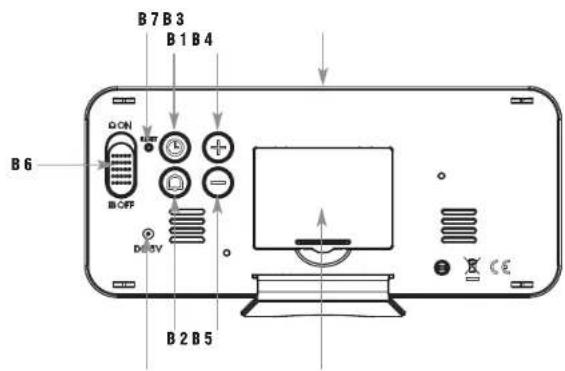

B: Tasten (Fig. 2):

B 1: TIME Taste B 2: ALARM Taste
B 3: SNOOZE Sensortaste B 4: + Taste
B 5: - Taste B 6: ALARM ON/OFF Schlebeschalter
B 7: RESET Knopf
C: Gehäuse (Fig. 2):
C 1: Batteriefach C 2: DC 5V-Anschluss

TFA_No. 60.2027_Anleitung 07.06.2020 9:16 Uhr Seite 5

Digitaler Wecker mit Leuchtziffern

6. Inbetrlebnahme

• Der Wecker kann mit 3 x 1,5 V AAA Batterien (nicht inklusive) betrieben werden. Die Batterien erhalten bei Stromausfall die Funktion der Uhrzeit aufrecht, damit keine Neueinstellung vorgenommen werden muss. Im reinen Batteriebetrieb wird die Anzeige bei jedem Tastendruck für 10 Sekunden aktiviert. Die Displaybeleuchtung im Dauerbetrieb funktioniert nur mit USB-/Netzanschluss.
• Öffnen Sie das Batteriefach des Weckers. Legen Sie drei neue Batterien 1,5 V AAA polrichtig ein. Schließen Sie das Batteriefach wieder.
• Für eine dauerhafte Displaybeleuchtung und um die Leistungsdauer der Batterien zu verlängern, verwenden Sie zur Stromversorgung bitte das mitgelleferte DC 5V USB-Kabel.
• Schließen Sie den Wecker mit dem beigefügten Netzteil an. Wichtig! Stellen Sie sicher, dass Ihre Netzspannung nicht mehr als 240 V beträgt! Andere Netzspannungen können zur Beschädigung des Gerätes führen.
• Ein kurzer Signalton ertönt und 0:00 erscheint im Display.
  • Das Gerät ist nun betriebsbereit

7. Einstellungen

• Halten Sie die + oder – Taste im Einstellmodus gedrückt, gelangen Sie in den Schnelllauf.
• Das Gerät verlässt automatisch den Einstellmodus, wenn länger als 10 Sekunden keine Taste gedrückt wird.

Digitaler Wecker mit Leuchtziffern

7.1 Einstellung der Uhrzeit

• Halten Sie die TIME Taste im Normalmodus für drei Sekunden gedrückt.
• Die Stundenanzeige fängt an zu blinken und Sie können mit der + oder – Taste die Stunden einstellen.
• Bestätigen Sie die Eingabe mit der TIME Taste.
• Geben Sie auf gleiche Weise die Minuten ein.
• Bestätigen Sie mit der TIME Taste.

7.2 Einstellung der Alarmzeit

• Drücken Sie die ALARM Taste im Normalmodus, um die Alarmzeit aufzurufen. Das Alarmsymbol blinkt.
• Halten Sie die ALARM Taste für drei Sekunden gedrückt.
• 6:00 Uhr (Voreinstellung) bzw. die zuletzt eingestellte Weckzeit wird auf dem Display angezeigt.
• Das Alarmsymbol und die Stundenanzeige blinken. Stellen Sie mit der + oder – Taste die Stunden ein.
  • Bestätigen Sie mit der ALARM Taste.
• Geben Sie auf gleiche Weise die Minuten ein.
• Bestätigen Sie mit der ALARM Taste. Die aktuelle Uhrzeit erscheint.
• Um die Alarm-Funktion zu aktivieren und zu deaktivieren, schieben Sie den ALARM ON/OFF Schiebeschalter auf ON oder OFF.

TFA No. 60.2027 Anleitung 07.06.2020 9:16 Uhr Seite 6

Digitaler Wecker mit Leuchtziffern

• Das Alarmsymbol erscheint oder verschwindet im Display.
- Bei aktiviertem Alarm beginnt der Wecker zu klingeln, wenn die eingestellte Weckzeit erreicht ist.
- Drücken Sie auf eine beliebige Taste (außer der SNOOZE Sensortaste) und der Alarm wird beendet.
- Wird der Alarm nicht unterbrochen, schaltet sich der Alarmton nach einer Minute aus und aktiviert sich erneut zur gleichen Weckzeit wieder.
• Das Alarmsymbol bleibt im Display stehen.
- Wenn der Wecker klingelt, drücken Sie die SNOOZE Sensortaste, um die Snooze-Funktion zu aktivieren. Das Snoozesymbol blinkt auf dem Display.
- Der Alarm wird für 5 Minuten unterbrochen.
- Drücken Sie auf eine beliebige Taste (außer der SNOOZE Sensortaste) und die Snooze-Funktion wird beendet.

8. Displaymodus

- Schalten Sie im Normalmodus mit der TIME Taste zwischen folgenden Anzeigen um: Uhrzeit, Innentemperatur oder automatische Dimmfunktion OFF/ON.

8.1 Automatischer Displaywechsel

• Wählen Sie mit der TIME Taste die Uhrzeit oder Temperaturanzeige aus.
• Drücken Sie die + Taste für 3 Sekunden. IOOP erscheint auf dem Display.

Digitaler Wecker mit Leuchtziffern

• Es erscheint die Temperatur und Zeit im Wechsel (Temperatur 5 s -> Zeit 10 s).
• Drücken und halten Sie die + Taste für 3 Sekunden, um wieder zur Anzeige der Zeit zu gelangen.

8.2 Modus automatische Dimmfunktion

• Wählen Sie mit der TIME Taste die automatische Dimmfunktion OFF/ON aus.
• Standardgemäß ist die automatische Dimmfunktion deaktiviert (OFF).
• Drücken Sie die + oder – Taste, um die Funktion zu aktivieren (ON) und wieder zu deaktivieren (OFF).
• Ist die automatische Dimmfunktion aktiviert (ON), schaltet sich von 18 bis 6 Uhr (Voreinstellung) automatisch die schwache Beleuchtung an.

8.2.1 Einstellung Zeitintervall

• Drücken und halten Sie die TIME Taste (Anzeige ON) um in den Einstellmodus für die Zeitschalt-automatik zu gelangen.
• Die Startzeit blinkt. Stellen Sie mit der + oder – Taste die Stunden ein.
• Bestätigen Sie die Eingabe mit der TIME Taste und stellen Sie mit der + oder – die Minuten ein.
• Bestätigen Sie die Eingabe mit der TIME Taste und stellen Sie auf gleiche Weise die Endzeit ein.
• Bestätigen Sie die Eingaben mit der TIME Taste.

TFA No. 60.2027 Anleitung 07.06.2020 9:16 Uhr Seite 7

Digitaler Wecker mit Leuchtziffern

- Ist die automatische Dimmfunktion aktiviert (ON), schaltet sich für die eingestellte Dauer automatisch die schwache Beleuchtung an.

9. Displaybeleuchtung

• USB-/Netzanschluss:

Die Displaybeleuchtung funktioniert im Dauerbetrieb. Sie können mit der + Taste die Helligkeit in 3 Stufen einstellen oder ausschalten.

- Bei Batteriebetrieb und ausgeschalteter Beleuchtung im Netzbetrieb:

Drücken Sie eine beliebige Taste. Die Displaybeleuchtung wird für 10 Sekunden aktiviert.

10. Pflege und Wartung

• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!
• Unterbrechen Sie die Stromversorgung und entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden.
• Bewahren Sie das Gerät an einem trockenen Platz auf.

10.1 Batteriewechsel

- Tauschen Sie die 3 AAA Batterien aus, wenn die Beleuchtung ohne USB-/Netzbetrieb schwächer wird.

Digitaler Wecker mit Leuchtziffern

11. Fehlerbeseitigung

Problem Lösung

Keine Anzeige USB-/Netzbetrieb:

→ Gerät mit USB-Kabel an eine geeignete Spannungsquelle anschließen
→ Anschluss überprüfen
→ Displaybeleuchtung mit beliebiger Taste kurzzeitig aktivieren
→ Helligkeit mit + Taste einstellen

Batteriebetrieb:

→ Batterien polrichtig einlegen
→ Batterien wechseln
→ Displaybeleuchtung mit beliebiger Taste kurzzeitig aktivieren

Unkorrekte Anzeige

→ Drücken Sie den RESET Knopf mit einem spitzen Gegenstand
Batteriebetrieb:
→ Batterien wechseln

Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben.

TFA_No. 60.2027_Anleitung 07.06.2020 9:16 Uhr Seite 8

Digitaler Wecker mit Leuchtziffern

12. Entsorgung

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet worden können.

Batterien und Akkus dürfen keinesfalls in den Hausmüll!

Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationalen oder lokalen Bestimmungen abzugeben.

Die Bezeichnungen für enthaltene Schwermetalle sind:

Cd=Cadmium, Hg=Quecksilber, Pb=Blel

Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet.

Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.

13. Technische Daten

Messbereich Temperatur 0 °C... +50 °C

Digitaler Wecker mit Leuchtziffern

Spannungsversorgung DC 5V USB-Kabel mit Netzteil (inklusive)

Input: 100-240V AC 50/60Hz 0,3A Max

Output: 5.0V DC 0.6A, 3.0W

∅ Effizienz im Betrieb: ≥69,64%

Leistungsaufnahme bei Nulllast: ≤0,10 W

Batterien 3 x 1,5 V AAA (nicht inklusive)

Verwenden Sie Alkaline Batterien

Größe 178 x 36 x 84 mm

Gewicht 214 g (nur das Gerät)

Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden. Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie auf unserer HomaPAGE unter Eingabe der Artikel-Nummer in das Suchfeld.

www.lfa-dostmann.de

E-mail: [e-mail]

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Deutschland Handelsregister-Nummer: Reg. Gericht Mannheim HRA 570186 06:20
