Produktart	Laser-Lichtschranke
Referenz	OG5067
Marke	IFM
Erfassungsprinzip	Lichtschranke (Sender/Empfänger)
Lichtquelle	Roter Laser, Klasse 2
Reichweite	Siehe Etikett (typisch bis 20 m)
Spannungsversorgung	10-30 V DC, galvanische Trennung erforderlich
Schaltausgang	PNP oder NPN je nach Modell (durch Verdrahtung programmierbar)
Diagnoseausgang	Ja, max. 10 mA
LED-Anzeigen	Grün (Betrieb), Gelb (Ausgang aktiv), Rot (Fehler)
Anschluss	2 m Kabel (BN, BU, BK) oder M12-Stecker
Gehäusematerial	Metall (Edelstahl) oder Kunststoff je nach Version
Schutzart	IP67
Betriebstemperatur	-25 bis +60 °C
Abmessungen	Ca. 30 x 15 x 15 mm (Sender/Empfänger)
Gewicht	Ca. 50 g pro Stück
Montage	Montagewinkel im Lieferumfang
Empfindlichkeitseinstellung	Über Taster am Sender (3 Modi)
Betrieb	Plug and Play, maximale Reichweitenreserve
Wartung	Reinigung der Linsen mit weichem Tuch (keine Lösungsmittel)
Sicherheit	Nicht in den Laserstrahl blicken; Warnschild anbringen
Sonderfunktionen	Sichtbare Laser-Einstellhilfe, Sperren/Entsperren (10 s)
Reparierbarkeit	Ersatzteile nicht verfügbar; Gerät ersetzen

Häufig gestellte Fragen - OG5067 IFM

Wie stelle ich die Empfindlichkeit des Sensors OG5067 ein?

Um die Empfindlichkeit einzustellen, drücken Sie die Einstelltaste am Sender etwa 2 Sekunden lang, bis die rote LED blinkt. Befolgen Sie dann die in der Anleitung beschriebenen Schritte: Messen Sie zuerst mit Objekt, dann ohne Objekt (oder umgekehrt). Drücken Sie bei jedem Schritt einmal.

Was bedeutet die dauerhaft leuchtende rote LED?

Die rote LED zeigt einen Fehler bei der Objekterkennung an, z. B. falsche Ausrichtung oder verschmutzte Linsen. Überprüfen Sie die Ausrichtung und reinigen Sie die Linsen bei Bedarf.

Wie verwende ich die Laser-Einstellhilfe?

Drücken Sie die Einstelltaste am Sender: Die rote LED blinkt, dann blinken die grüne und gelbe LED abwechselnd. Der Laserpunkt wird intensiver und sichtbarer. Drücken Sie erneut, um in den Normalmodus zurückzukehren. Wenn Sie nicht drücken, wird der Modus nach 15 Minuten deaktiviert.

Wie wird der Sensor OG5067 angeschlossen?

Die Drähte sind gekennzeichnet: BN = braun (L+), BU = blau (L-), BK = schwarz (Ausgang). Die Ausgangsfunktion (PNP/NPN) wird durch die Verdrahtung bestimmt. Beachten Sie das Schaltbild auf der Rückseite der Anleitung. Die Spannungsversorgung muss galvanisch getrennt sein.

Der Sensor erkennt transparente Objekte nicht richtig, was tun?

Verwenden Sie die Empfindlichkeitseinstellungsprozedur für statische oder bewegte Objekte. Wenn das nicht funktioniert, sind möglicherweise die Signale des Objekts und des Hintergrunds zu ähnlich; in diesem Fall blinkt die rote LED und die Empfindlichkeit bleibt unverändert.

Wie sperre/entsperre ich den Sensor?

Zum Sperren drücken Sie die Einstelltaste 10 Sekunden lang: Die LEDs blinken und erlöschen dann. Zum Entsperren drücken Sie erneut 10 Sekunden lang.

Was ist die maximale Reichweite des Sensors OG5067?

Die Reichweite (r) ist auf dem Etikett des Geräts angegeben. Je nach Version kann sie bis zu 20 Meter betragen. Eine präzise Ausrichtung ist für die optimale Reichweite unerlässlich.

Ist der Sensor für den Außeneinsatz geeignet?

Das Gerät hat die Schutzart IP67, was es staub- und wasserdicht macht. Vermeiden Sie jedoch direkte Regen- oder Wasserspritzer.

Wie reinige ich die Linsen des Sensors?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals Lösungsmittel oder Scheuermittel, die die Kunststofflinsen beschädigen könnten. Regelmäßige Reinigung wird empfohlen, um die Leistung zu erhalten.

Was tun, wenn die gelbe und rote LED abwechselnd blinken?

Wenn sie mit 2 Hz blinken, zeigt dies einen Kurzschluss am Ausgang an. Bei 1 Hz liegt ein interner Fehler vor. Schalten Sie in beiden Fällen die Spannungsversorgung aus, überprüfen Sie die Verkabelung und die Last. Wenn der Fehler bestehen bleibt, muss das Gerät ersetzt werden.

BEDIENUNGSANLEITUNG OG5067 IFM

Einweglichtschranke OG Laser

Bestimmungsgemäße Verwendung

Die Lichtschranke erfasst berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

Reichweite (r): siehe Typaufkleber.

Sichtbares Laserlicht; Laserschutzklasse 2. Nicht in den Laserstrahl blicken!

Die beigelegten Aufkleber (Warnhinweis Laser) müssen in unmittelbarer Nähe des Geräts angebracht werden.

Elektrischer Anschluß

Um die "limited Voltage" Anforderungen gemäß UL 508 zu erfüllen, muß das Gerät aus einer galvanisch getrennten Quelle versorgt und durch eine Überstromeinrichtung abgesichert werden. Schalten Sie die Anlage spannungsfrei.

Schließen Sie das Gerät an (s. Seite 17 oder Typenschild).

Adernfarben bei Kabelgeräten: BN = braun, BU = blau, BK = schwarz.

Programmieren der Ausgangsfunktion durch Anschlußbelegung (s.

Seite 17 oder Typenschild).

Belastung des Funktionskontroll-Ausgangs (fc-output): max. 10mA.

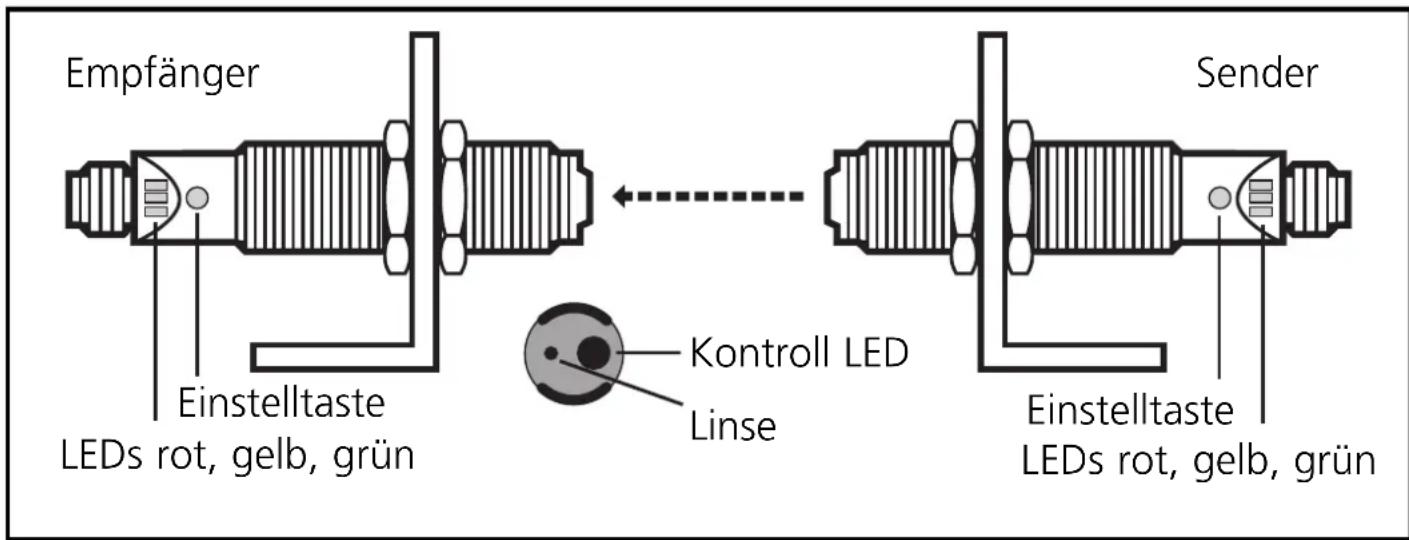

Montage und Justage

Befestigen Sie den Empfänger (Typbezeichnung OGEL...) mit Hilfe einer Montagehalterung. Richten Sie den Sender (Typbezeichnung OGSL...) auf den Empfänger aus und befestigen Sie ihn. Der Lichtfleck muß die Linse des Empfängers treffen (Bestätigung durch Kontroll LED). Maximale Reichweite nur bei genauer Ausrichtung.

Befestigen Sie das Gerät so, daß sich die Einbaulage nicht verändern kann (vermeiden Sie insbesondere starke Vibrationen!).

Lasergeräte mit sehr kleinem Lichtfleck-Duchmesser sind stark fokussiert; geringste Veränderungen der Einbaulage können daher zur Dejustage führen.

Justierhilfe:

Der Sender hat zur Ausrichtung eine Justierhilfe integriert.

Nach dem Drücken der Einstelltaste am Sender blinkt zuerst die rote LED, danach blinken abwechselnd die grüne und die gelbe LED. Die Intensität des Sendelichts ist nun erhöht und der Sendelichtfleck deutlich sichtbar. Nach erneutem Drücken leuchtet die grüne LED wieder und das Sendelicht ist wieder auf normale Intensität gesetzt.

Wird die Taste nicht ein zweites mal gedrückt, wird das Sendelicht nach ca. 15 min. auf normale Intensität gesetzt.

Wichtig! Inbetriebnahme

Die Lichtschranke ist ohne weitere Einstellungen betriebsbereit (plug and play) und auf Reichweite max. eingestellt. Dies bedeutet, daß die Lichtschranke mit maximaler Betriebsreserve betrieben wird. Die nachfolgend beschriebenen Einstellungen sind nur erforderlich wenn z.B. teiltransparente Objekte erfasst werden sollen.

Einstellen der Empfindlichkeit bei stillstehenden Objekten

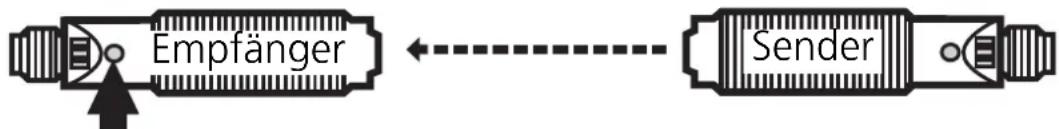

1	Gerät in den Programmiermodus schalten.
	Drücken Sie ca. 2s, bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel.Das Gerät ist im Programmiermodus.

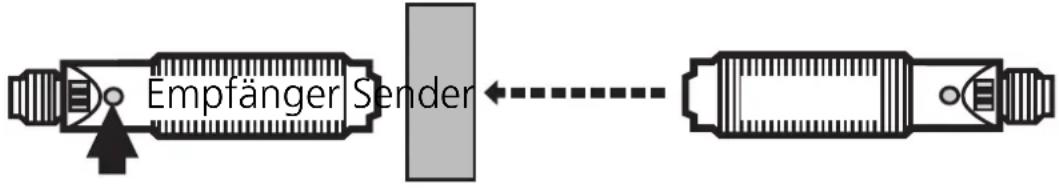

2	EmpfindlichkeitmitObjekt einstellen.Drücken Sie 1 mal.
	LEDs gelb und grün verlöschen für ca. 1s,blinken dann wieder im Wechsel.

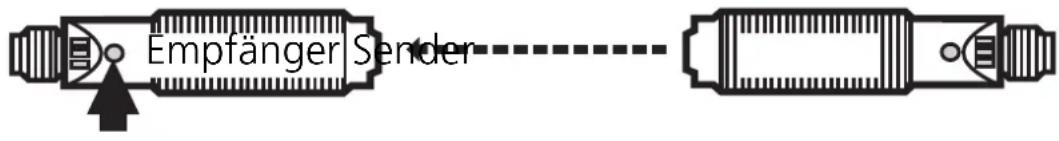

3	Empfindlichkeit ohne Objekt einstellen.
	Drücken Sie 1 mal.
	LEDs gelb und grün verlöschen für ca. 1s, danach leuchtet die grüne LED. Das Gerät ist im Betriebsmodus.

Einstellungen 2 und 3 können auch in umgekehrter Reihenfolge erfolgen.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über

Einstellen der Empfindlichkeit bei bewegten Objekten

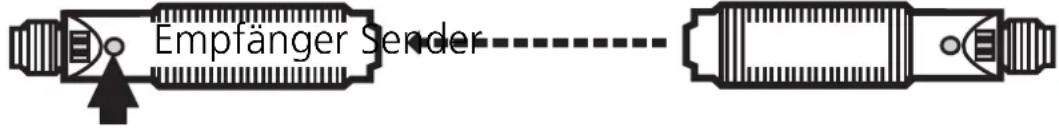

1	Gerät in den Programmiermodus schalten.
	Drücken Sie ca. 2s, bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel.Das Gerät ist im Programmiermodus.

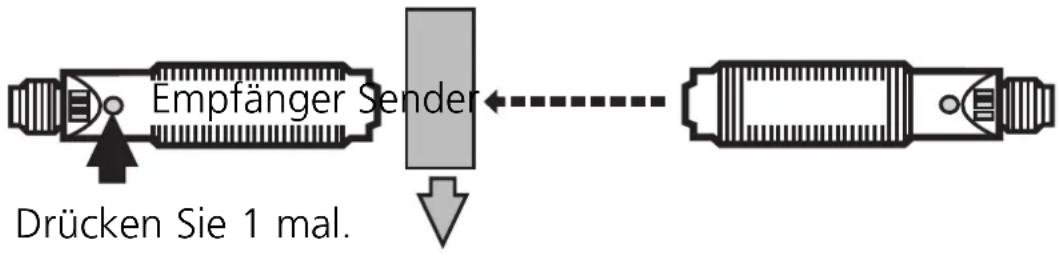

2	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen.
	LEDs gelb und grün verlöschen für ca. 1s, blinken dann wieder im Wechsel.

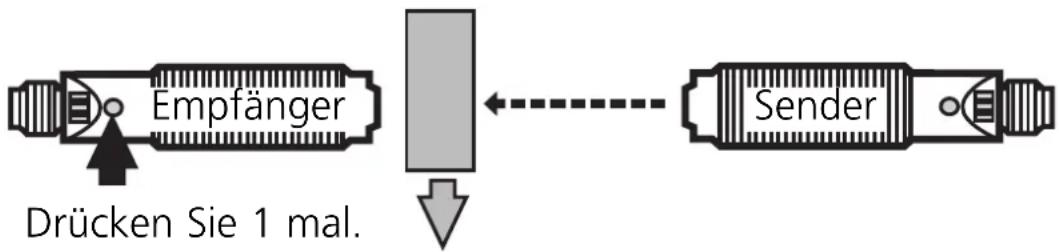

3	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen.
	LEDs gelb und grün verlöschen für ca. 1s, danach leuchtet die grüne LED.Das Gerät ist im Betriebsmodus.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen maximaler Empfindlichkeit:

• Gehen Sie in den Programmiermodus (s. Schritt 1).
• Unterbrechen Sie den Lichtstrahl.
• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

Verriegeln

Drücken Sie 10s lang.

Die rote LED blinkt kurz, danach blinken die LEDs gelb und grün im Wechsel;nach 10s verlöschen die LEDs,das Gerät ist verriegelt.

Entriegeln

Drücken Sie 10s lang.

Nach 10s verlöschen die LEDs,Die Verriegelung ist aufgehoben.

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs und durch Funktionskontroll-Ausgang.

LED grün leuchtet	Gerät ist betriebsbereit.
LED gelb leuchtet	Ausgang ist geschaltet.
LED rot leuchtet	Störung bei der Objekterfassung, z. B. Dejustierung, Verschmutzung der Linsen.
LEDsgelb + rot	Blinken abwechselnd, 2 Hz: Ausgang kurzgeschlossen.Blinken abwechselnd, 1 Hz: Interne Störung.(Ausgang ist nicht geschaltet).

Funktionskontroll-Ausgang

(nicht bei Geräten mit Kabelanschluß)

• Schaltet bei Störung der Objekterfassung (mangelhafte Objekterkennung, Dejustierung, Verschmutzung der Linsen) nach ca. 4s; wird zurückgesetzt ca. 4s nach dem das Objekt wieder eindeutig erfaßt wird.
• Schaltet bei Kurzschluß des Schaltausgangs sofort; wird zurückgesetzt ca. 2s nach Beseitigung der Störung.
• Schaltet bei interner Störung sofort; wird nur durch Ausschalten und erneutes Einschalten der Betriebsspannung zurückgesetzt.

Wartung

Halten Sie die Linsen des Geräts von Verschmutzungen frei.

Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die die Kunststofflinsen beschädigen könnten.
