Produkttyp	Fotoelektrischer Sensor (Lichtschranke)
Marke	IFM
Modell	OG5100
Funktionsprinzip	Berührungslose Erfassung durch Lichtstrahl
Reichweite	Siehe Typenschild am Gerät
Spannungsversorgung	10-30 V DC, galvanisch getrennt
Ausgang	PNP oder NPN (je nach Version)
Ausgangsfunktion	Durch Verdrahtung programmierbar
Diagnoseausgang	Ja, max. Last 10 mA
LED-Anzeige	Grün (bereit), Gelb (Ausgang), Rot (Fehler)
Empfindlichkeitseinstellung	Über Taster, für statische oder bewegliche Objekte
Montage	Getrennter Empfänger und Sender, Befestigung mit Winkel
Anschluss	Kabel: BN (braun) = +, BU (blau) = -, BK (schwarz) = Ausgang
Wartung	Linsen mit einem weichen Tuch reinigen, ohne Lösungsmittel
Sicherheit	Vor dem Anschluss spannungsfrei schalten; isolierte Spannungsversorgung verwenden
Sperren/Entsperren	Durch langes Drücken (10 s) der Taste
Betriebsart	Einweg-Lichtschranke

Häufig gestellte Fragen - OG5100 IFM

Wie wird der Sensor OG5100 angeschlossen?

Vor dem Anschluss die Anlage spannungsfrei schalten. Verwenden Sie eine galvanisch getrennte Spannungsversorgung. Die Aderfarben sind: BN (braun) = +, BU (blau) = -, BK (schwarz) = Ausgang. Die Ausgangsfunktion (PNP oder NPN) ist durch Verdrahtung programmierbar (siehe Typenschild).

Was bedeuten die LEDs des Sensors?

Die grüne LED blinkt: Das Gerät ist betriebsbereit. Die gelbe LED blinkt: Der Ausgang ist geschaltet. Die rote LED blinkt: Erkennungsfehler (falsche Einstellung, Verschmutzung). Abwechselndes Blinken von gelb+rot zeigt einen Kurzschluss (2 Hz) oder einen internen Fehler (1 Hz) an.

Wie stellt man die Empfindlichkeit für ein statisches Objekt ein?

1. Aktivieren Sie den Programmiermodus durch Drücken der Taste für ca. 2 s, bis die rote LED blinkt. 2. Führen Sie das Objekt vor und drücken Sie einmal. 3. Entfernen Sie das Objekt und drücken Sie einmal. Die grüne LED leuchtet: Einstellung abgeschlossen. Wenn die rote LED nach Schritt 3 blinkt, ist die Einstellung fehlgeschlagen.

Wie stellt man die Empfindlichkeit für bewegliche Objekte ein?

1. Aktivieren Sie den Programmiermodus. 2. Lassen Sie mindestens zwei Objekte für ca. 1 s durch den Erfassungsbereich laufen, dann drücken Sie. 3. Wiederholen Sie Schritt 2 ohne Objekt. Die grüne LED leuchtet. Wenn die rote LED blinkt, ist die Einstellung fehlgeschlagen.

Was tun, wenn die rote LED blinkt?

Die rote LED blinkt bei einem Erkennungsfehler: falsche Einstellung oder Verschmutzung der Linsen. Überprüfen Sie die Ausrichtung und reinigen Sie die Linsen. Wenn das Problem weiterhin besteht, führen Sie die Empfindlichkeitseinstellung erneut durch.

Wie entsperrt man den Sensor nach einer Sperrung?

Zum Sperren: Drücken Sie die Taste 10 s lang, bis die LEDs erlöschen. Zum Entsperren: Drücken Sie erneut 10 s; nach 10 s ist der Sensor entsperrt.

Welche Art von Spannungsversorgung wird benötigt?

Die Spannungsversorgung muss eine galvanisch getrennte Quelle mit Überlastschutz sein, gemäß UL 508 für 'limited voltage'. In der Regel 10-30 V DC.

Wie reinigt man die Linsen des Sensors?

Verwenden Sie ein weiches Tuch. Verwenden Sie keine Lösungsmittel oder aggressive Reinigungsmittel, die die Kunststofflinsen beschädigen könnten.

Was ist die maximale Reichweite des OG5100?

Die Reichweite (r) ist auf dem Typenschild des Geräts angegeben. Der Sensor ist werkseitig auf maximale Reichweite für optimale Reservekapazität eingestellt.

Was tun bei Kurzschluss am Ausgang?

Die gelbe+rote LED blinken abwechselnd mit 2 Hz. Der Diagnoseausgang schaltet sofort. Beseitigen Sie den Kurzschluss; nach ca. 2 s setzt sich der Fehler automatisch zurück.

BEDIENUNGSANLEITUNG OG5100 IFM

Bestimmungsgemäß Verwendung

Die Lichtschranke erfasst berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal. Reichweite (r): siehe Typaufkleber.

Elektrischer Anschluß

Um die "limited Voltage" Anforderungen gemäß UL 508 zu erfüllen, muß das Gerät aus einer galvanisch getrennten Quelle versorgt und durch eine Überstromeinrichtung abgesichert werden. Schalten Sie die Anlage spannungsfrei.

SchlieBen Sie das Gerät an (s. Seite 17 oder Typenschild).

Adernfarben bei Kabelgeräten: BN = braun, BU = blau, BK = schwarz. Programmieren der Ausgangsfunktion durch Anschlußbelegung (siehe Seite 17 oder Typenschild).

Belastung des Funktionskontroll-Ausgangs (fc-output): max. 10mA.

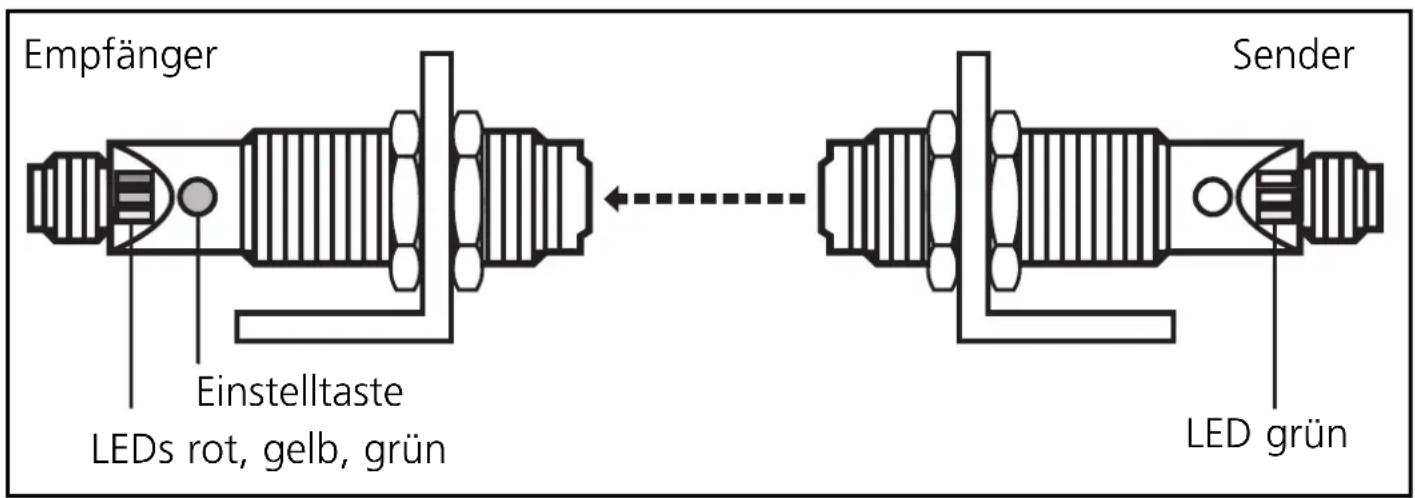

Montage

Befestigen Sie den Empfänger (Typbezeichnung OGE-...) mit Hilfe einer Montagehalterung. Richten Sie den Sender (Typbezeichnung OGS-...) auf den Empfänger aus und befestigen Sieihn. Maximale Reichweite nur bei genauer Ausrichtung.

Wichtig! Inbetriebnahme

Die Lichtschranke ist ohne weitere Einstellungen betriebsbereit (plug and play) und auf Reichweite max. eingestellt. Dies bedeutet, daß die Lichtschranke mit maximaler Betriebsreserve betrieben wird. Die nachfolgend beschrieben Einstellungen sind nur erforderlich wenn z.B. teiltransparente Objekte erfasst werden sollen.

Einstellen der Empfindlichkeit bei stillstehenden Objeken

1	Gerät in den Programmiermodus schalten. Empfänger Sender Drücken Sie ca. 2s, bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel. Das Gerät ist im Programmiermodus.

2	Empfindlichkeit mit Objekt einstellen. Drücken Sie 1 mal.
	LEDs gelb und grün verlösen für ca. 1s, blinken dann wieder im Wechsel.

3	Empfindlichkeit ohne Objekt einstellen. Drücken Sie 1 mal.
	LEDs gelb und grün verlösen für ca. 1s, danach leuchtet die grüne LED. Das Gerät ist im Betriebsmodus.

Einstellungen 2 und 3 können auch in umgekehrter Reihenfolge erfolgen.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell-signal und Dunkelsignal sind annahernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach gibt das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen der Empfindlichkeit bei bewegten Objekten

1	Gerät in den Programmiermodus schalten. Empfänger Sender Drücken Sie ca. 2s, bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel. Das Gerät ist im Programmiermodus.

2	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen. Emptänger Sonder Drücken Sie 1 mal.
	LEDs gelb und grün verlösen für ca. 1s, blinken dann wieder im Wechsel.

3	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen. Drücken Sie 1 mal.
	LEDs gelb und grün verlösen für ca. 1s, danach leuchtet die grüne LED. Das Gerät ist im Betriebsmodus.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell-signal und Dunkelsignal sind annahernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach gibt das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen maximaler Empfindlichkeit:

• Gehen Sie in den Programmiermodus (s. Schritt 1).
• Unterbrechen Sie den Lichtstrahl.
• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

Verriegeln / Entriegeln

Drücken Sie 10s lang.	Die rote LED blinkt kurz, danach blinken die LEDs gelb und grün im Wechsel; nach 10s verlösen die LEDs, das Gerät ist verriegelt.
Drücken Sie 10s lang.	Nach 10s verlösen die LEDs, die Verriegelung ist aufgehoben.

Betrieb

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs und durch Funktionskontroll-Ausgang.

LED grün leuchtet	Gerät ist betriebsbereit.
LED gelb leuchtet	Ausgang ist geschaltet.
LED rot leuchtet	Störung bei der Objekterfassung, z. B. Dejustierung, Verschmutzung der Linsen
LEDs gelb + rot	Blinken abwechselnd, 2 Hz: Ausgang kurzgeschlossen. Blinken abwechselnd, 1 Hz: Interne Störung. (Ausgang ist nicht geschaltet).

Funktionskontroll-Ausgang

(nicht bei Geräten mit Kabelanschluß)

• Schaltet bei Störung der Objekterfassung (mangelhafte Objektenkennung, Dejustierung, Verschmutzung der Linsen) nach ca. 4s; wird zurückgesetzt ca. 4s nach dem das Objekt wieder eindeutig erfaßt wird.
• Schaltet bei Kurzschluß des Schaltausgangs(sofort; wird zurückgesetzt ca. 2s nach Beseitigung der Störung.
• Schaltet bei interner Störung(sofort; wird nur durch Ausschalten und erneutes Einsatzen der Betriebsspannung zurückgesetzt.

Wartung

Halten Sie die Linsen des Geräts von Verschmutzungen frei.

Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die die Kunststoffflinsen beschädigen konnten.
