BEDIENUNGSANLEITUNG PHOTOSMART B109F HP

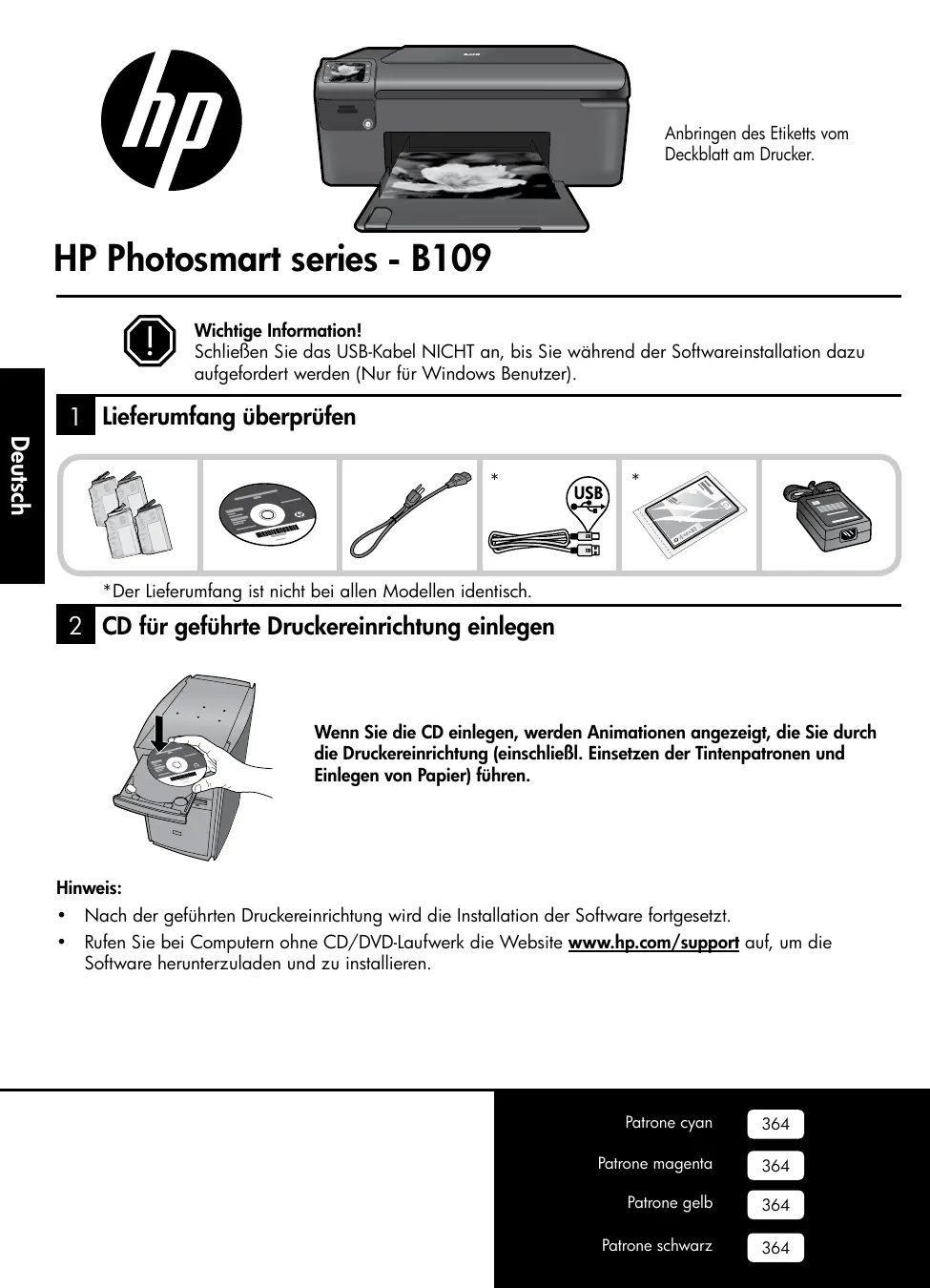

Schlieben Sie das USB-Kabel NICHT an, bis Sie während der Softwareinstallation dazu aufgefordert werden (Nur für Windows Benutzer).

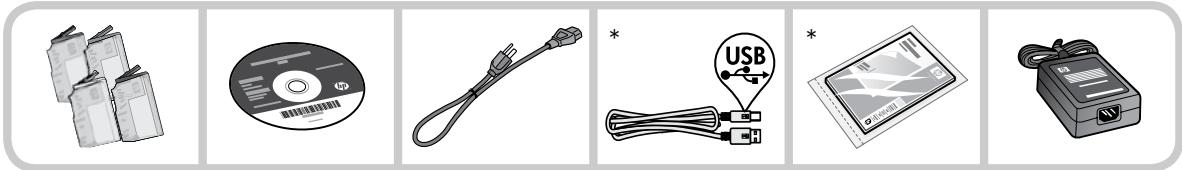

1 Lieferumfang überprüfen

*Der Lieferumfang ist nicht bei allen Modellen identisch.

2 CD für geführte Druckereinrichtung einlagen

Wenn Sie die CD einlagen, werden Animationen angezeigt, die Sie durch die Druckereinrichtung (einschliebl. Einsetzen der Tintenpatronen und Einlagen von Papier) führen.

Hinweis:

• Nach der geführten Druckereinrichtung wird die Installation der Software fortgesetzt.
• Rufen Sie bei Computern ohne CD/DVD-Laufwerk die Website www.hp.com/support auf, um die Software herunterzuladen und zu installieren.

Patrone cyan

364

Patrone magenta

364

Patrone gels

364

Palrone schwarz

364

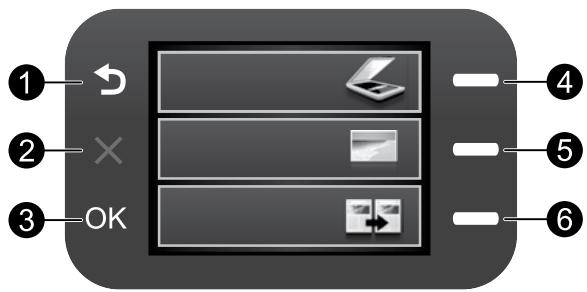

Zurück:

Dient zum Zurückkehren zur vorherigen Anzeige.

Abbrechen:

Stoppt den aktuellen Vorgang, stellt die Standardeinstellungen wieder her und hebt die aktuelle Fotoauswahl auf.

OK:

Dient zum Auswahlen einer Menüinstellung, eines Werts oder eines Fotos.

Scannen:

Öffnet das Scanmenü. Öffnet in Anzeigen (außer der Startanzeige) Optionen, die sich auf die jeweilige Anzeige beziehen.

Foto:

Öffnet das Fotomenü. Öffnet in Anzeigen (außer der Startanzeige) Optionen, die sich auf die jeweilige Anzeige beziehen.

Kopieren:

Öffnet das Kopiermenu. Öffnet in Anzeigen (außer der Startanzeige) Optionen, die sich auf die jeweilige Anzeige beziehen.

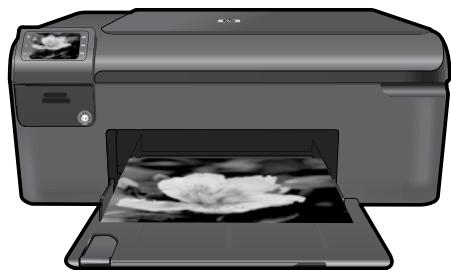

Optimale Nutzung des HP Photosmart

Drucken Ihrer Fotos ohne Verbindung zu einem Computer - setzen Sie einfach die Speicherkarte in einen Steckplatz am HP Photosmart ein, und starten Sie den Druck.

Erstellen von Farb- oder Schwarzweißkopien.

Drucken auf verschiedenesten Spezialmedien wie Transparentfolien und Briefumschlagen.

Scannen von Originalen an eine Speicherkarte oder an einen verbundenen Computer.

Optimale Nutzung des HP Photosmart

Weitere Informationsquellen

Alle weiteren Produktinformationen finden Sie in der elektronischen Hilfe und in der Readme-Datei. Die elektronische Hilfe umfasst Anweisungen zu den Produktfunktionen und zur Fehlerbehebung. Darüber hinaus enthalt sie die Produktspezifikationen,rechtliche Hinweise sowie Hinweise zum Umweltschutz und zur Konformität und Informationen zum Support. Die Readme-Datei enthalt die Informationen zur Kontaktaufnahme mit dem HP Support, die Betriebssystemanforderungen sowie die neuesten Aktualisierungen in Bezug auf die Produktinformationen.

So offen Sie die elektronische Hilfe

• Windows: Klicken Sie auf Start > Alle Programme > HP > Photosmart B109 Series > Hilfe.
  Mac OS X Version 10.4: Klicken Sie auf Hilfe > Mac Hilfe, Bibliothek > HP Produktthilfe.
  Mac OS X Version 10.5: Klicken Sie auf Hilfe > Mac Hilfe. Wahlen Sie im Help Viewer die Option HP Produktthiffe aus.

Windows 7

Die Informationen zur Unterstützung von Windows 7 finden Sie online unter: www.hp.com/go/windows7.

Stromversorgung - Spezifikationen:

Netzeil: 0957-2269

Eingangsspannung: 100 bis 240 V Wechselstrom

Eingangsfrequency: 50-60 Hz

Ausgangsleistung: 20 W (durchschnittlich)

Hinweis: Verwenden Sie das Produkt nur mit dem mitgelieferten HP Netzeil.

Tintenverbrauch

Hinweis: Die Tinte in den Patronen wird für das Druckverfahren in verschiedene Weise verwendet. Dazu zahlen der Initialisierungsvprozess, mit dem das Produkt und die Patronen auf den DruckVBorbereitet werden, und die Druckkopfwartung, durch die Druckdusen frei gehalten werden und ein ungestörter Tintenfluss sichergestellt wird. Darüber hinaus verbleiben nach der Verwendung Tintenrückstände in den Patronen. Weitere Informationen erhalten Sie unter www.hp.com/go/inkusage.

Fehlerbehebung

Fehlerbehebung bei der Einrichtung

Wenn sich der HP Photosmart nicht einschalten lässt:

1. Überprüfen Sie das Netzkabel.

2. Überprüfen Sie, ob das Netzkabel fest in das Produkt und das Netzeil eingesteckt ist.

3. Wenn Sie eine geschalte Steckerleiste verwenden, schalten Sie diese ggf. ein. Sie können das Produkt auch direkt an die Netzsteckdose anschließen.
4. Prufen Sie, ob die Steckdose Funktioniert. Schlieben Sie ein Funktionierendes Gerät an, um zu überprüfen, ob die Stromzufuhr gewährleistet ist. Falls nicht, kann ein Problem mit der Steckdose vorliegen.

5. Wenn das Produkt an einer geschalteten Steckdose angeschlossen ist, stellen Sie sichere, dass die Steckdose eingeschaltet ist. Wenn die Leiste eingeschaltet ist, aber das Produkt dennoch nicht mit Strom versorgt wird, liegt ein Problem mit der Steckdose vor.

6. Ziehen Sie das Netzkabel von der Rückseite des Produkts ab. Schlieben Sie das Netzkabel wieder an, und drucken Sie anschließend die Taste „Ein“, um das Produkt einzuschalten.

7. Das Produkt reagiert unter Umständen nicht, wenn Sie die Taste „Ein" zu schnell drucken. Drücken Sie die Taste „Ein" einmal langsam. Es kann ein paar Minuten dauern, bis das Produkt eingeschaltet wird. Wenn Sie während dieser Zeit erneut die Taste „Ein" drucken, wird das Produkt wieder ausgeschalten.
8. Wenn Sie alle Arbeitschnittte in den vorherigen Lösungswegen ausgeführten haben und das Problem weiterhin besteht, bitten Sie den HP Support um Unterstützung. Rufen Sie die folgende Website auf: www.hp.com/support.

Windows

Wenn kein Druck möglich ist, vergewissem Sie sich, dass das Produkt als Standarddruckgerät festgelegt ist:

• Windows Vista: Klichen Sie in der Windows Taskleiste auf Start. Klichen Sie dann auf Systemsteuerung und Drucker.
• Windows XP: Klichen Sie in der Windows Taskleiste auf Start. Klichen Sie dann auf Systemsteuerung und Drucker und Faxgeräte.

Vergewissern Sie sich, dass der Kreis befindem Drucker markiert ist. Wenn das Produkt nicht als Standarddrucker ausgewählt ist, klichen Sie mit der rechten Maustaste auf das Druckersymbol, und wahlen Sie im daraufhin angezeigten Menu die Option „Als Standarddrucker festlegen" aus.

Wenn weiterhin kein Druck möglich ist oder die Installation der Windows Software fehlschlägt:

1. Nehmen Sie die CD aus dem CD-Laufwerk des ComputersHERE,undLOsEN Sie das USB-Kabel vom Computer.
2. Starten Sie den Computer neu.
3. Deaktivieren Sie vorübergehend alle Software-Firewalls, und beenden Sie eventuell geladene Antivirus-Software. Starten Sie diese Programme nach dem Installieren der Produktsoftware erneut.
4. Legen Sie die CD mit der Produktsoftware in das CD-Laufwerk des Computers ein, und führen Sie die Installation entsprechend den angezeigten Anweisungen durch. Schlieben Sie das USB-Kabel erst an, wenn Sie dazu aufgefordert werden.
5. Starten Sie den Computer nach Abschluss der Installation neu.

Mac

Wenn kein Druck möglich ist, deinstallieren Sie die Software, und installieren Sie diese erneut:

Hinweis: Vom Deinstallationsprogramm werden alle speziellen HP Softwarekomponenten für das jeweilige Gerät entfernt. Vom Deinstallationsprogramm werden keine Komponenten entfernt, die mit anderen Produkten oder Programmen gemeinsam genutzt werden.

So deinstallieren Sie die Software:

1. Trennen Sie den HP Photosmart von Ihrlem Computer.
2. Öffnen Sie den Ordner „Programme: Hewlett-Packard".
3. Doppelklicken Sie auf HP Deinstallation. Befolgen Sie die eingeblendeten Anweisungen.

So installieren Sie die Software:

1. Legen Sie zum Installieren der Software die CD mit der HP Software in das CD-Laufwerk des Computers ein.
2. Öffnen Sie die CD auf dem Desktop, und doppelklicken Sie dann auf „HP Installer".
3. Befolgen Sie die eingeblendeten Anweisungen.

HP Produkt	Dauer der beschränkten Gewährleistung
Softwaremedien	90 Tage
Drucker	1 Jahr
Druckpatronen	Bis die HP Tinte verbraucht oder das auf der Druckpatrone angegebene Enddatum für die Garantie erreicht ist, je nachdem, welcheer Fall zuerst eintritt. Diese Garantie gilt nicht für nachgeführte, nachgarbeitete, recyclierte, zweckentfremdete oder in anderer Weise manipulierte HP Tintenprodukte.
Drucklöpe (gilt nur für Produkte, deren Druckkopf vom Kunden ausgewechselt werden kann)	1 Jahr
Zubehör	1 Jahr (wenn nicht anders angegeben)

A. Umfang der beschränkten Gewährleistung

1. Hewett-Packard (HP) gewährleistet dem Endkunden, dass die oben genannten HP Produkte während des oben genannten Gewährleistungszeitauros frei von Material- und Verarbeitungsfehlern sind. Der Gewährleistungszeitaum beginnnt mit dem Kaufdatum.
2. Bei Softwareprodukten gilt die eingeschränkte Garantie von HP nur für die Nichtausführung von Programmieranweisungen. HP übernimmt keine Garantie darüber, dass die Verwendung jeglicher Produkte unterberechtungsfrei bzw. ohne Fehler verlauft.
3. Die beschränkte Gewährleistung von HP gilt nur für Mängel, die sie bei normaler Benutzung des Produkts ergeben, und erstreckt sich nicht auf Fehler, die durch Folgenden verursacht wurden:

a. Unsachgemäß Wartung oder Abänderung des Produkts;
b. Software, Druckmedien, Ersatzteile oder Verbrauchsmaterial, die nicht von HP gefelert oder Unterstützung werden;
c. Betrieb des Produkts, der nicht den technischen Daten entspricht;
d. Unberechtigte Abänderung oder falsche Verwendung.
4. Bei HP-Druckerprodukten wird sich die Verwendung einer nicht von HP hergestellten bzw. einer aufgeführten Patrone nicht auf die Garantie für den Kunden bzw. auf jegliche Unterstützungsverträge mit dem Kunden aus. Wenn der Ausfall bzw. die Beschäftigung des Druckers jedoch auf die Verwendung einer nicht von HP hergestellten bzw. einer aufgeführten Patrone oder einer abgelaufenen Tinenpatrone zurückzuführen ist, stellt HP für die Wartung des Druckers bei dem该村 Ausfall bzw. dieser Beschäftigung die standardmaßigten Arbeits- und Materialkosten in Rechnung.
5. Wenn HP während des jeweils zuteffenden Gewährleistungszeitraums von einem Schaden an einem unter die Gewährleistung von HP fallenden Produkt in Kenntnis gesetzt wird, wird das betreffende Produkt nach Wahl von HP entweder repatriert oder ersetzt.
6. Sollte HP nicht in der Lage sein, einehlerhaftes, unter die Gewährleistung fallendes Produkt zu reparieren oder zu ersetzen, erstattet HP innerhalb eines angemessenen Zeitraums nach Benachrichtigung über den Schaden den vom Endkunden bezahlten Kaufpreis für das Produkt zürück.
7. HP Ist erst dann verpflichtet, das mangelhafte Produkt zu reparieren, zu erseten oder den Kaufpreis zurückzuerstatten, wenn der Endkunde these n an HP zurückgesandt hat.
Ersatzprodukte können entwender neu oder newertig sein, solange sie über mindestens denselben Funktionsumfang verfügen wie das zu ersetzende Produkte.
9. HP Produkte können aufgearbeitete Teile, Komponenten oder Materialien enthalten, die in der Leistung neuen Teilen entsprechen.
10. Die Eerlakung zur beschrankten Gewährleistung von HP gilt in jeder Land, in dem die aufgeführten Produkte von HP vertreiben werden. Weitergehende auf der Gewährleistung berühende Dienstleistungen (z.B. Vor-Ort-Service) können mit jeder autorisierten HP Serviceeinrichtung in den Ländern vereinbar werden, in denen das Produkt durch HP oder einen autorisierten Importeur vertreiben wird.

B. Einschränkungen der Gewährleistung

WEDER HP NOCH DESSEN ZULIEFERER UBERNEHMANEN UBER DACH GELTENDEM RECHT ZULASSIGE AUSMASS HINAUS ANDERE AUSRDCRUCKLiche OBER STILLSCHWEIGENDE GEWAHRLEISTUNGEN ODER ZUSICHE-RUNGEN HINSlichtICH DER MARKTGANGIGKEIT, ZUFRIEDEN STELLLENDET QUALITÄ und EIGNUNG FÜR EINEN BESTIMTMEN ZWECK.

C. Haftungsbeschränkung

1. Sofern durch die geltende Gesetzung bekeine anderen Bestimmungen festgelegt sind, stehen dem Endkunden über die in dieser Gewährleistungsvereinbarung genannten Leistungen hinaus keine weiteren Ansprüche zu.
2. IN DEM NACH GELTENDEM RECH TZULASSIGEN MASS UND MIT AUSNAHME DER IN DIESER GEWAHRLEISTUNGSGEREINBARUNG AUSRDCKLIH ANGEGBEBEN VERPFLICTUNGEN SIND WEDER HP NOCH DESSEN ZUILIEFERER ERSATZPFlichtF GR DIRKETE, INDIREKTE, BESONDERE, ZUFALLIGE ODER FOLGESCHADEN, UNABHANGIG DAVON, OB DISEA Auf DER GRUNDLAGE VON VERTRAGEN, UNERLAUBTEN HANDLINGER ODER Anderen RECHTSTHEORIEN GELTDEN GEMACHT WERDEN UND EB HP ODER DESSEN ZUILIEFERER VON DER MÖGlichKEIT EINES SOLCHEN SCHADENS UTERRICHTED WORDEN SIND.

D. Geltendes Recht

1. These Gewährleistungsvereinbarung staatet den Endkunden mit bestimmten Rechten aus. Der Endkunde hat unter Umständen noch weitere Rechte, die in den Vereinigten Staaten von Bundesstaat zu Bundesstaat, in Kanada von Provinz zu Provinz, und allgemein von Land zu Land verschiedene sein konnen.
2. Soweit diese Gewährleistungsvereinbarung nicht dem geltenden Recht entspricht, soll sie als dahingehend abgeändert gehalten, dass die hierin enthaltenen Bestimmungen dem geltenden Recht entsprechen. Unter dem geltenden Recht treffen bestimmte Erkrälen und Einschränkungen dieser Gewährleistungsvereinbarung möglichere nicht auf den Endkunden zu. In einigen US-Bundesstaaten und in einigen anderen Ländern (sowie in einigen kanadischen Provinen):

a. werden die Rechte des Verbrauchers nicht durch die Erklärungen und Einschränkungen dieser
Gewährleistungsvereinbarung beschränkt (z.B. in Großbritannien);
b. ist ein Hersteller nicht berechtigt, solche Erklärungen und Einschränkungen durchzusetzen;
c. verfügt ein Endkunde über weitere Gewährleistungsansprüche; insbesondere kann die Dauer stillschweigender Gewährleistungen durch das geltende Recht geregelt sein und davon vom Hersteller nicht eingeschränkt werden, oder eine zeitliche Einschränkung der stillschweigenden Gewährleistung ist zulässig.

1. DURCH DIES GEWAHRLEISTUNGSVEREINBARUNG WERDEN DIE ANSPRÜCHE DES ENDKUNDEN, DIE DURCH DAS IN DIESEN LANDERN GELTenden RECHT IM ZUSAMMENHG MIT DEM KAUF VON HP PRODUKTEN GEWHRDT WERDEN, NUR IM GESETZLICH ZULÄSSIGEN RAHMANE AUSGESCHLOSEN, EINGESCHRÄNK TOLER GEÄNDERT. DIE BEDINGUENDS DIESER GEWAHRLEISTUNGSVEREINBARUNG GELTEN ZUSÄTZLICH ZU DEN GESETZLICHEN ENDKUNDENREchten.

HP Herstellergarantie

Sehr geehrter Kunde,

Alnge find Sie der Namen und Adressen der jeweiligen HP Gesellschaft, die in Ihrem Land die HP Herstellergarantie gewahrt.

Über die Herstellergarantie hinaus haben die Segebenenfalls Mängelansprüche gegenüber Ihr Verkaufser aus dem Kaufvertrag, die durch diese Herstellergarantie nicht eingeschränk werden.

Deutschland: Hewlett-Packard GmbH, Herrenberger Straße 140, D-71034 Böblingen

Luxemburg: Hewlett-Packard Luxembourg SCA, 7a, rue Robert Stümper, L-2557 Luxembourg-Gasperich

Osterreich: Hewlett-Packard Ges.m.b.H., Wienerbergstrasse 41 A-1120 Wien

De elektronische Help openen

• Windows: Klik op Start > Alle programma's > HP > Photosmart B109-series > Help.
  Mac OS X v10.4: Klik op Help > Mac Help, Library > HP Product Help.
  Mac OS X v10.5: Klik op Help > Mac Help. Selecteer in de Help Viewer, HP Product Help.

Windows 7

Als u de HP Photosmart nicht kurz inschakelen:
