Produkttyp	Laser-Bewegungsmelder mit Direktreflexion
Marke	IFM
Modell	OL5025
Kategorie	Bewegungsmelder
Technologie	Laser-Direktreflexion
Laserklasse	2
Reichweite	Abhängig vom Objekt (siehe Etikett am Gerät)
Versorgungsspannung	10-30 V DC (Schätzung)
Ausgangstyp	PNP
Ausgangsfunktion	Programmierbarer Schalter (Hell-/Dunkelschaltung)
Diagnoseausgang	Ja, max. Last 10 mA
LED-Anzeige	Grün (betriebsbereit), Gelb (Ausgang aktiv), Rot (Fehler)
Programmiermodus	Dynamisch (bewegte Objekte) und statisch (unbewegte Objekte)
Einstellhilfe	Integriert: Vorübergehende Erhöhung der Lichtintensität
Montage	Mit einem Montagewinkel, präzise Ausrichtung erforderlich
Anschluss	Stecker (Schaltbild am Gerät oder Seite 13 der Anleitung)
Wartung	Kunststofflinsen mit einem weichen Tuch reinigen, keine Lösungsmittel
Abmessungen (ca.)	60 mm Länge, Durchmesser 18 mm
Gewicht (ca.)	50 g
Schutzart (geschätzt)	IP67

Häufig gestellte Fragen - OL5025 IFM

Wie installiere ich den Detektor OL5025?

Richten Sie den Detektor auf das zu erfassende Objekt und befestigen Sie ihn mit einem Montagewinkel. Eine präzise Ausrichtung ist für eine optimale Reichweite erforderlich. Vermeiden Sie starke Vibrationen, die die Ausrichtung beeinträchtigen könnten.

Wie programmiere ich den Schaltschwellwert im dynamischen Modus?

Drücken Sie die Taste, bis die rote LED blinkt (Programmiermodus). Platzieren Sie das bewegte Objekt im Strahl und drücken Sie einmal. Die gelbe und grüne LED erlöschen und blinken dann erneut. Drücken Sie noch einmal, um zu bestätigen. Die grüne LED leuchtet, wenn die Einstellung erfolgreich war.

Wie programmiere ich den Schaltschwellwert im statischen Modus?

Schalten Sie den Detektor in den Programmiermodus (langes Drücken bis rotes Blinken). Platzieren Sie das unbewegte Objekt im Strahl und drücken Sie einmal. Entfernen Sie das Objekt und drücken Sie erneut. Die grüne LED leuchtet, wenn die Einstellung erfolgreich war.

Was bedeuten die LEDs am Detektor?

Grüne LED: Gerät betriebsbereit. Gelbe LED: Ausgang geschaltet. Rote LED: Erkennungsfehler (falsche Einstellung, verschmutzte Linsen). Gelb+Rot blinkend: Kurzschluss oder interner Fehler.

Wie reinige ich die Linsen des OL5025?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie keine Lösungsmittel oder Scheuermittel, die die Kunststofflinsen beschädigen könnten.

Welche Sicherheitsvorkehrungen sind zu beachten?

Die Laserstrahlung ist Klasse 2. Blicken Sie nicht direkt in den Strahl. Bringen Sie die mitgelieferten Warnschilder in der Nähe des Detektors an.

Was ist die maximale Reichweite des Detektors?

Die Reichweite hängt vom Objekt und den Bedingungen ab. Sie ist auf dem Etikett des Geräts angegeben (Wert auf weißem Papier 200x200 mm). Platzieren Sie sehr kleine Objekte im Fokus (maximale Reichweite).

Wie ändere ich die Ausgangsfunktion (Hell-/Dunkelschaltung)?

Drücken Sie die Programmiertaste 10 Sekunden lang. Nach 2 s blinkt die rote LED schnell. Lassen Sie nach 8 s los: Die Ausgangsfunktion wird umgekehrt.

Was tun, wenn die rote LED im Betrieb blinkt?

Dies weist auf einen Erkennungsfehler hin (falsche Einstellung oder verschmutzte Linsen). Überprüfen Sie die Ausrichtung, reinigen Sie die Linsen oder programmieren Sie den Schaltschwellwert neu.

Wie stelle ich die maximale Empfindlichkeit ein?

Schalten Sie den Detektor in den Programmiermodus. Richten Sie ihn so aus, dass kein Licht reflektiert wird (kein Objekt). Drücken Sie zweimal die Taste (Schritte 2 und 3). Der Schwellwert wird auf maximale Empfindlichkeit eingestellt.

BEDIENUNGSANLEITUNG OL5025 IFM

Bestimmungsgemäß Verwendung

Der Reflexlichttaster erfasst berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

Tastweite (r): siehe Typenschild (Wert bezogen auf weiBes Papier 200mm x 200mm).

Sollen sehr keine Objekte erfaßt werden, müssen sich diese im Fokus (= maximale Tastweite) befinden.

Sichtbares Laserlicht; Laserschutzklasse 2.

Nicht in den Laserstrahl blichen!

Die beigelegten Aufkleber (Warnhinweis Laser) müssen in unmittelbarer

Nähe des Geräts angebracht werden.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät an (s. Seite 13 oder Typenschild).

Belastung des Funktionskontroll-Ausgangs (fc-output): max. 10mA.

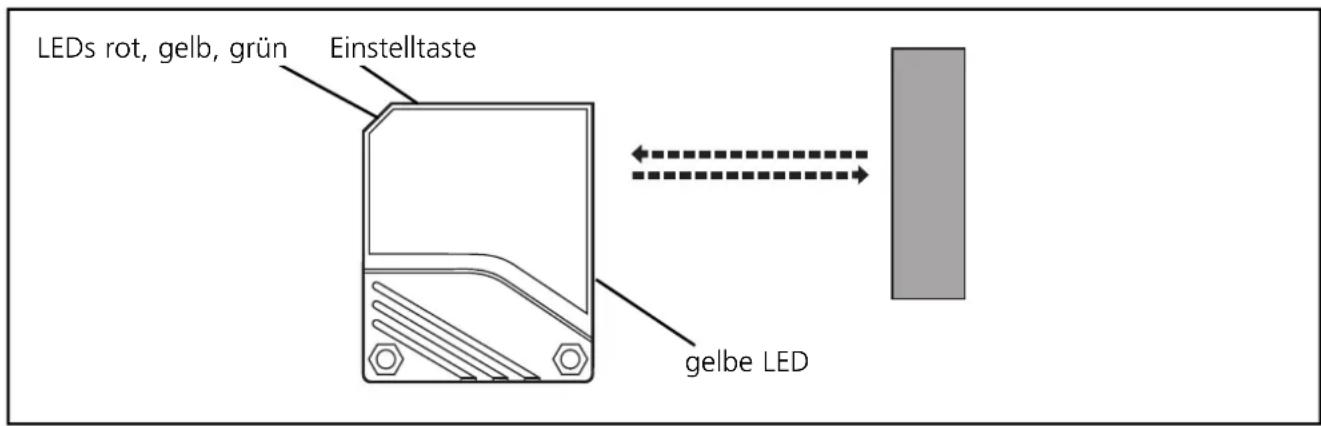

Montage

Richten Sie den Reflexlichttaster auf das zu erfassende Objekt aus und montieren Sie ihn mit Hilfe einer Montagehalterung.

Die maximale Tastweite wird nur bei genauer Ausrichtung erreicht.

Justierhilfe:

Im Programmiermodus (s. "Einstellen der Schaltschwelle") ist eine Justierhilfe integriert. Nach Schritt 1 wird die Intensität des Sendelichts erhöht, so daß der Sendellichtfleck deutlich sightbar ist. Nach Schritt 3 wird das Sendelicht auf normale Intensität gesetzt.

Befestigen Sie das Gerät so, daß sich die Einbaulage nicht verändern kann (vermeiden Sie insbesondere starke Vibrationen!).

Die Geräte mit Lichtfleck-Duchmesser < 1mm sind stark fokussiert; eine Veränderung der Einbaulage führt zu Dejustage.

Einstellen der Schaltschwelle (dynamischer Betrieb)

• Objekte bewegen sich durch den Erfassungsbereich der Optik

Das Gerät erfasst Eingangssignale verschiedener Intensität in beliebiger Reihenfolge und berechnet die optimale Schaltschwelle.

1

Drücken Sie, bis die rote LED blinkt.

LEDs gelb und grün blinken im Wechsel (= Gerät ist im Programmiermodus).

2

Lassen Sie die Objekte durch den Erfassungsbereich der Optik laufen. Drücken Sie 1 mal.

LEDs gelb und grün ver-löschen für ca. 1s, blinken dann wieder im Wechsel.

3

Drücken Sie 1 mal.

LEDs gelb und grün verlö-schen für ca. 1s, danach leuchtet die grüne LED (= Gerät ist im Betriebs-modus).

Ist die Einstellung der Schaltschwelle nicht möglich (z.B. Hellsignal und Dunkelsignal sind annahernd gleich stark) blinkt die rote LED nach Schritt 3.

Danach Goes das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus über.

Wird die Programmiertaste während der Programmierung 15 Minuten lang nicht betätig, Goes das Gerät automatisch mit unveränderter Schaltschwelle in den Betriebsmodus über.

Einstellung maximaler Empfindlichkeit:

• Gehen Sie in den Programmiermodus (Schritt 1).
• Richten Sie das Gerät so aus, daß kein Licht reflektiert wird.
• Drucken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

Einstellen der Schaltschwelle (statischer Betrieb)

• Statische Objekte

Das Gerät erfasst Eingangssignale verschiedener Intensität in beliebiger Reihenfolge und berechnet die optimale Schaltschwelle.

1

Drücken Sie, bis die rote LED blinkt.

LEDs gelb und grün blinken im Wechsel (= Gerät ist im Programmiermodus).

2

Plazieren Sie das Objekt im Erfassungsbereich der Optik. Drücken Sie 1 mal.

→

LEDs gelb und grün ver-löschen für ca. 1s, blinken dann wieder im Wechsel.

3

Entfernen Sie das Objekt aus dem Erfassungsbereich der Optik. * Drücken Sie 1 mal.

LEDs gelb und grün verlö-schen für ca. 1s, danach leuchtet die grüne LED (= Gerät ist im Betriebs-modus).

*Sie können auch in umgekehrter Reihenfolge vorgehen: Zuerst ohne Objekt messen, dann mit Objekt.

Ist die Einstellung der Schaltschwelle nicht möglich (z.B. Hellsignal und Dunkelsignal sind annahernd gleich stark) blinkt die rote LED nach Schritt 3. Danach Goes das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus über.

Wird die Programmiertaste während der Programmierung 15 Minuten lang nicht betätig, besteht das Gerät automatisch mit unveränderter Schaltschwelle in den Betriebsmodus über.

Einstellung maximaler Empfindlichkeit:

• Gehen Sie in den Programmiermodus (Schritt 1).
• Richten Sie das Gerät so aus, daß kein Licht reflektiert wird.
• Drucken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

Programmieren der Ausgangsfunktion

1

Drücken Sie 10s lang.

→

Die rote LED beginnnt nach 2s schnell zu blinken. Danach blinken die LEDs geb und grün im Wechsel. Nach 8s erlösen alle LEDs, die Aus-gangsfungtion hat von Hellschaltend auf Dunkelschaltend gewechselt (oder umgekehrt).

Betrieb

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LED und durch Funk-

LED grün Gerät ist betriebsbereit
LED gelb Ausgang ist geschaltet
LED rot	Störung bei der Objekterfassung, z.B. Dejustierung, Verschmutzung der Linsen
LEDs gelb + rot	Blinken abwechselnd, 2Hz: Ausgang kurzgeschlossen Blinken abwechselnd, 1Hz: interne Störung (Ausgang ist nicht geschaltet)

tionskontroll-Ausgang.

Funktionskontroll-Ausgang, gesetzt bei:

Kurzschluß des Schaltausgangs; zurückgesetzt ca. 2s nach Beseitigung der Störung
- Störung der Objekterfassung (mangelhafte Objekterkennung, Dejustierung, Verschmutzung der Linsen); zusückgesetzt, wenn Objekt wieder eindeutig erfaßt wird
- internet Störung

Wartung

Halten Sie die Kunststofflinsen des Gerätes von Verschmutzung frei.

Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die die Kunststofflinsen beschädigen konnten.
