Produkttyp	Temperaturregler
Marke	IFM
Modell	TN2430
Spannungsversorgung	20...30 V DC
Messbereich	-40...125 °C (-40...257 °F)
Schaltausgang	1 Transistorausgang, 250 mA, konfigurierbar (Hysterese oder Fenster, NO/NC)
Analogausgang	4...20 mA oder 0...10 V, konfigurierbar
Display	Digital, Auflösung 0,5 °C / 1 °F, ausrichtbar
Genauigkeit (Schaltausgang)	± (PT1000 + 0,2 K)
Genauigkeit (Analogausgang)	± (PT1000 + 0,2 K + 0,4% Messbereich)
Schutzart	IP 67, Klasse III
Gehäusematerial	Edelstahl 304, PBTP (Pocan), PC (Macrolon), EPDM/X (Santopren), FPM (Viton)
Umgebungstemperatur	-25...70 °C
Lagertemperatur	-40...100 °C
Max. Ausgangsstrom	250 mA
Stromaufnahme	< 66 mA
Mess- / Anzeigezykluszeit	200 ms
Montage	Prozessanschluss G ½
Schutzfunktionen	Kurzschluss, Verpolung, Überlast, integrierter Watchdog
Wartung	Keine Wartung erforderlich

Häufig gestellte Fragen - TN2430 IFM

Wie stelle ich den hohen Sollwert (SP1) ein?

Drücken Sie mehrmals Mode/Enter, bis SP1 angezeigt wird. Halten Sie dann Set gedrückt, bis der Wert blinkt, stellen Sie mit Set ein und bestätigen Sie mit Mode/Enter.

Was ist der Unterschied zwischen Hysterese- und Fensterausgang?

Im Hysterese-Modus schaltet der Ausgang, wenn die Temperatur SP1 überschreitet und unter rP1 fällt. Im Fenster-Modus ist der Ausgang aktiv (oder nicht), solange die Temperatur zwischen rP1 und SP1 bleibt.

Wie konfiguriere ich den Analogausgang auf 4...20 mA?

Wählen Sie im Parameter AOU I für 4...20 mA. Verwenden Sie ASP und AEP, um die Temperaturen für 4 mA und 20 mA festzulegen.

Was bedeuten die Fehlercodes OL und UL?

OL zeigt eine zu hohe Temperatur (Bereichsüberschreitung) an. UL zeigt eine zu niedrige Temperatur an. Überprüfen Sie den Fühler und den Prozess.

Wie lösche ich den Speicher für Max-/Min-Temperatur (HI/LO)?

Drücken Sie Mode/Enter, bis HI oder LO angezeigt wird. Halten Sie Set gedrückt, bis '...' erscheint, drücken Sie dann kurz Mode/Enter.

Kann die Tastatur gesperrt werden, um versehentliche Programmierung zu verhindern?

Ja, drücken Sie gleichzeitig beide Tasten (Mode/Enter und Set) für 10 Sekunden. Das Display erlischt kurz zur Bestätigung der Verriegelung/Entriegelung.

Welche Auflösung hat das Display?

Die Auflösung beträgt 0,5 °C oder 1 °F je nach gewählter Einheit. Sie können die Anzeige auch um 180° drehen über Parameter di5.

Wie kalibriere ich den Nullpunkt des Sensors?

Verwenden Sie Parameter CAL, um die Messung um -9,9 bis +9,9 °C (in 0,1 °C-Schritten) zu verschieben. Dies kompensiert Abweichungen von einer Referenztemperatur.

Welche Versorgungsspannung wird benötigt?

Das Gerät arbeitet mit 20...30 V DC. Die Stromversorgung muss gemäß EN50178 SELV/PELV sein.

Wie wird der Sensor elektrisch angeschlossen?

Verwenden Sie einen ifm-Steckverbinder (Pinbelegung: 1 = Spannungsversorgung +, 2 = Schaltausgang, 3 = GND, 4 = Analogausgang). Beachten Sie die Farbcodes und schalten Sie die Anlage vor dem Anschließen spannungsfrei.

BEDIENUNGSANLEITUNG TN2430 IFM

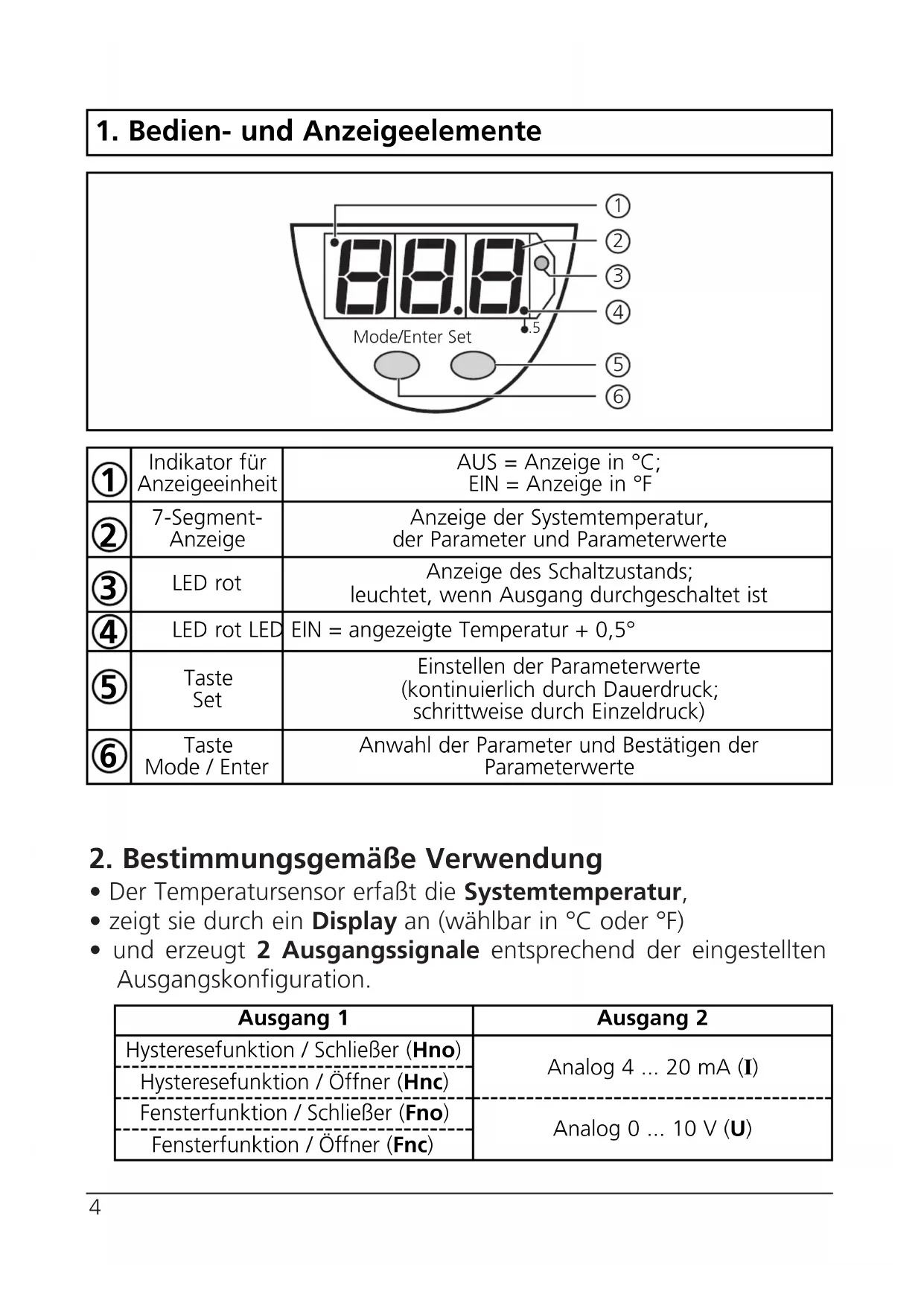

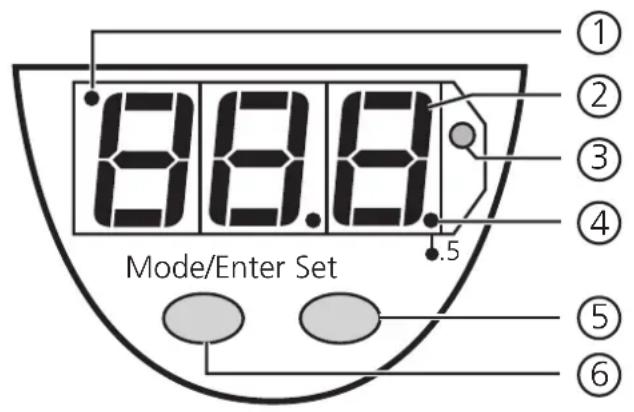

1. Bedien- und Anzeigeelemente

①	Indikator für Anzeigeeinheit	AUS = Anzeige in °C; EIN = Anzeige in °F
②	7-Segment-Anzeige	Anzeige der Systemtemperatur, der Parameter und Parameterwerte
③	LED rot	Anzeige des Schaltzustands; leuchtet, wenn Ausgang durchgeschalte ist
④	LED rot LED	EIN = angezeigte Temperatur + 0,5°
⑤	Taste Set	Einstellen der Parameterwerte (kontinuierlich durch Dauerdruck; schrittweise durch Einzeldruck)
⑥	Taste Mode / Enter	Anzahl der Parameter und Bestätigen der Parameterwerte

2. Bestimmungsgemäß Verwendung

• Der Temperatursensor erfaβt die Systemtemperatur,
• zeigt sie durch ein Display an (wählbar in °C oder °F)
• und erzeugt 2 Ausgangssignale entsprechend der eingestellen Ausgangskconfiguration.

Ausgang 1	Ausgang 2
Hysteresefunktion / Schließer (Hno)	Analog 4 ... 20 mA (I)
Hysteresefunktion / Öffner (Hnc)
Fensterfungtion / Schließer (Fno)	Analog 0 ... 10 V (U)
Fensterfungtion / Öffner (Fnc)

Meßbereich

°C -40 ... +125
	-40 ... 257°F

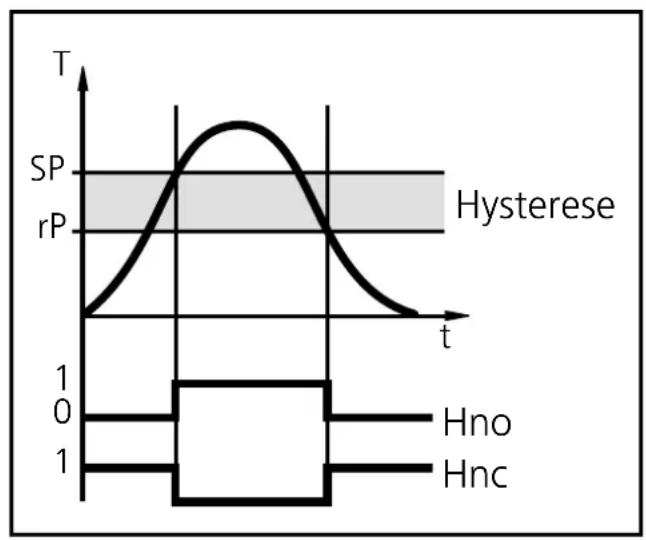

Hysteresefunktion:

Die Hysterese halt den Schaltzustand des Ausgangs stabil, wenn die Systemtemperatur um den Sollwert schwankt.

Bei steigender Systemtemperatur schaltet der Ausgang bei Erreichen des Schaltpunkts (SP1); fällt die Systemtemperatur wieder ab, schaltet der Ausgang erst dann zurück, wenn der Rückschaltpunkt (rP1) erreicht

ist. Die Hysterese ist einstellbar: Zuerst wird der Schaltpunkt festgelegt, dann im gewünschten Abstand der Rückschaltpunkt.

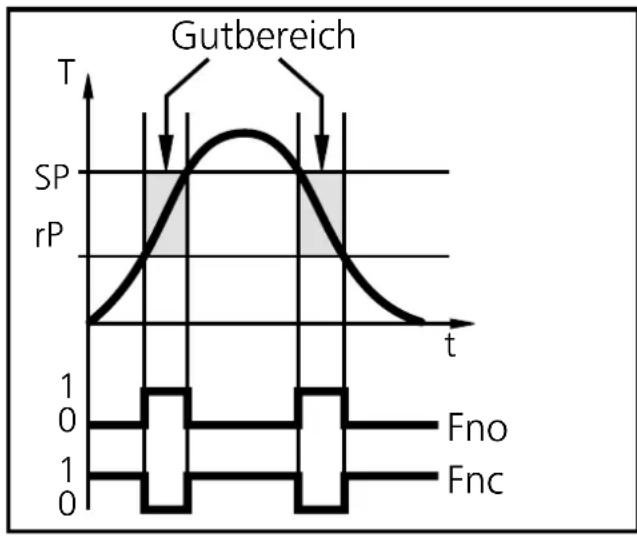

Fensterfunktion:

Die Fensterfunktion erlaubt die Überwachung eines definierten Gutbereichs. Bewegt sich die Systemtemperatur zwischen

Schaltpunkt (SP1) und Rückschaltpunkt (r1P), ist der Ausgang durchgeschaltet (Fensterfungtion / Schlieber) bzw. geöffnet (Fensterfungtion / Offner).

Die Breite des Fensters ist einstellbar durch den Abstand von SP1 zu rP1. SP1 = oberer Wert, rP1 = unterer Wert.

3. Betriebsarten

Run-Modus:

(Normaler Arbeitsbetrieb)

Nach dem Einschalten der Versorgungsspannung befindet sich das Gerät im Run-Modus. Es führte seine Überwachungsfunktion aus, schaltet den Transistorausgang entsprechend den eingestellen Parametern und wandelt die aktuelle Systemtemperatur in ein analoges Ausgangssignal um.

Das Display zeigt die aktuelle Systemtemperatur an, die rote LED signalisiert den Schaltzustand des Transistorausgangs.

Display-Modus:

(Anzeige der Parameter und der eingestillten Parameterwerte)

Das Gerät Goes durch kurzen Druck auf die Taste "Mode/Enter" in den Display-Modus. Intern verbleibt es im Arbeitsbetrieb. Unabhängig davon konnen die eingestillten Parameterwerte und die Werte des Min-Max-Speichers abgegeben werden:

• Kurzer Druck auf die Taste "Mode/Enter" blättert durch die Parameter.
• Kurzer Druck auf die Taste "Set" zeigt für ca. 5s den zugehörigen Parameter-/ Speicherwert; danach Goes das Gerät zurück in den Run-Modus.

Programmier-Modus:

(Einstellen der Parameterwerte)

Das Gerät Goes in den Programmiermodus, wenn nach Anzahl eines Parameters (Display-Modus) die Taste "Set" gedrückt wird, bis sich die Anzeige des Parameterwerts ändert. Das Gerät verbleibt auch hier intern im Arbeitsbetrieb. Es führte seine Überwachungsfunktionen mit den bestehenden Parametern weiter aus, bis die Veränderung abgeschlossen ist.

Sie können den Parameterwert mit der Taste "Set"ändern und mit der Taste "Mode/Enter" bestätigen. Das Gerät gehen in den Run-Modus zurück, wenn danach 5s lang keine Taste mehr gedrückt wird.

4. Einstellbare Parameter

(Menüstruktur: siehe vordere Ausklappseite)

SP1	Schaltpunkt: Oberer Grenzwert, bei dem der Ausgang seinen Schaltzustandändert.
	Einstellbereich in Schritten von
°C	-39,5 ... +125 0,5
	-39 ... +257 1°F
rP1	Rückschaltpunkt: Unterer Grenzwert, bei dem der Ausgang seinen Schaltzustandändert.
	Einstellbereich in Schritten von
°C	-40 ... +124,5 0,5
	-40 ... +256 1°F
	rP1 ist stets kleiner als SP1. Es konnen nur Werte eingebehen werden, die unter dem Wert für SP1 liegen. Bei Veränderung des Schaltpunkts wird der Rückschaltpunkt mitbezogen (die Hysterese bleibt konstant). Ist die Hysterese größter als der neue Schaltpunkt, wird sie automatisch reduziert (rP1 wird auf den minimalen Einstellwert gesetzt).
OU1	Konfiguration des Schaltausgangs Es sind 4 Schaltfunktionen einstellbar: Hno = Hysteresefunktion / normally open (Schließer) Hnc = Hysteresefunktion / normally closed (Öffner) Fno = Fensterfungtion / normally open (Schließer) Fnc = Fensterfungtion / normally closed (Öffner)
ASP	Analogstartpunkt Meßwert, bei dem 4mA / 0V ausgegeben werden
	Einstellbereich in Schritten von
°C	-40 ... +115 0,5
	-40 ... +239 1°F
AEP	Analogendpunkt Meßwert, bei dem 20mA / 10V ausgegeben werden.
	Einstellbereich in Schritten von
°C	-30 ... +125 0,5
	-22 ... +257 1°F
	Mindestabstand ASP - AEP: 10°C / 18°F

AOU	Konfiguration für den Analogausgang Es sind 2 Einstellungen wählbar: I = 4 ... 20 mA / U = 0 ... 10 V
d,5	Einstellung der Anzeige Es sind 4 Einstellungen wählbar: °C = Anzeige in °Celsius °F = Anzeige in °Fahrenheit r°C = Anzeige in °Celsius (um 180° gedrecht) r°F = Anzeige in °Fahrenheit (um 180° gedrecht)
CAL	Nullpunkt-Kalibrierung Der interne Meßwert (Arbeitswert des Sensors) wird gegenüber dem realen Meßwert verschoben.
		Einstellbereich in Schätten von
	°C	-9,9 ... +9,9 0,1
		-17,5 ... +17,5 0,5°F
HI Lo	Min-Max-Speicher für Systemtemperatur • Hi: Anzeige der höchsten gemessenen Temperatur • Lo: Anzeige der niedrigsten gemessenen Temperatur Löschen des Speichers: - Drücken Sie die “Mode/Enter”-Taste, bis HI oder Lo erscheint. - Drücken Sie die “Set”-Taste und halten Sie sie fest, bis die Anzeige “- - -” erscheint. - Drücken Sie dann kurz die “Mode/Enter”-Taste. Es ist sinnvoll, die Speicher zu löschen, sobald das Gerät erstmals unter normalen Betriebsbedingungen/arbeitet.

5. Montage

Befestigen Sie den Temperatursensor an einem Prozeßanschluß G½.

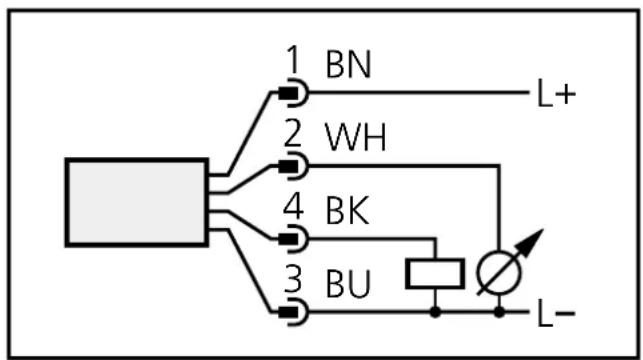

6. Elektrischer Anschluß

Das Gerät damit nur von einer Elektrofachkraft installiert werden.

Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen.

Spannungsvorsorgung nach EN50178, SELV, PELV.

Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät folgendermaßen an:

Adernfarben bei ifm-Kabeldosen:

1	ModeEnter Set	→ SP1	Drücken Sie die Taste Mode/Enter, bis der gewünschte Parameter im Display erscheint.
2	ModeEnter Set	→ 70	Drücken Sie die Taste Set und halten Sie sie gedrückt. Der aktuelle Parameterwert wird 5s lang angezeigt, danach wird er erhöht* (schrittweise durch Einzeldruck oder kontinuierlich durch Festhalten der Taste).
		→ 100
3	ModeEnter Set	→ SP1	Drücken Sie kurz die Taste Mode/Enter (= Bestätigung). Der Parameter wird erneut angezeigt; der neue Parameterwert ist wirksam.
Warten Sie 5s (das Gerät gehen in den Betriebsmodus und zeigt den aktuellen Meßwert), oder beginnen Sie wieder mit Schritt 1, um weitere Parameter zu programmieren.

*Wert verringern: Lassen Sie die Anzeige bis zum maximalen Einstellwert laufen. Danach beginnnt der Durchlauf wieder beim minimalen Einstellwert.

Verriegeln / Entriegeln

Das Gerät laßt sich verriegeln, so daß unbeabsichtigte Fehleingaben verhindert werden: Drücken Sie 10s lang die beiden Programmiertasten. Die Anzeige verlischt kurzzeitig (= Bestätigung des Verriegelns / Entriegelns). Auslieferungszustand: Nicht verriegelt.

8. Inbetriebnahme / Betrieb

Prufen Sie, ob das Gerät sicher Funktioniert. Störanzeigen während des Betriebs:

OL	= Temperatur zu hoch
UL	= Temperatur zu niedrig
SC I	(blinkend) = Kurzschluß im Schaltausgang; der Ausgang ist abgeschaltet.

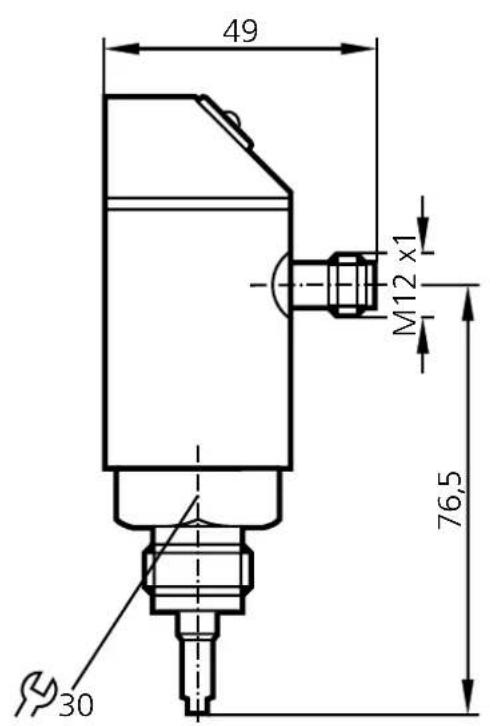

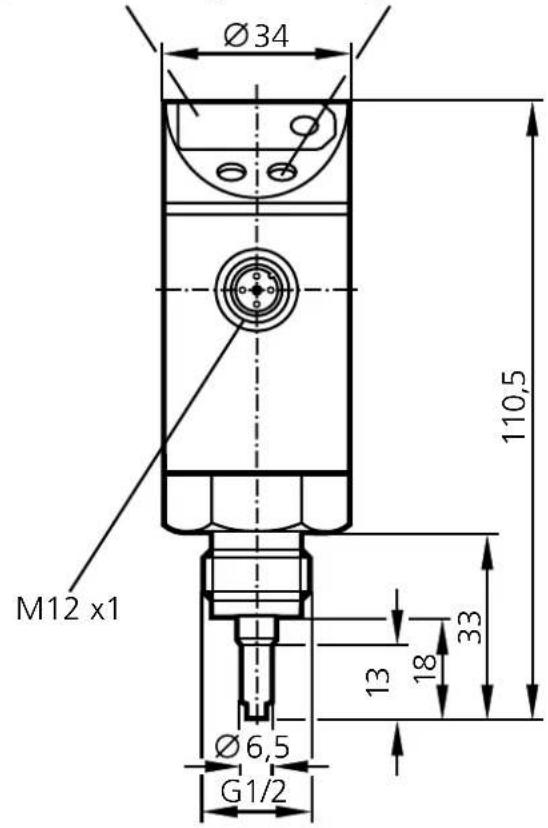

9. Maßzeichnung

7-Segment-Anzeige Programmiertaste

10. Technische Daten

Betriebsspannung [V]	20 ... 30 DC
Strombelastbarkeit [mA]	250 Kurzschlußschutz, getaktet, verpolungssicher / überlastfest, Watchdog integriert
Spanningsabfall [V]	< 2 Stromaufnahme [mA].
Meßelement	1 x PT 1000 nach DIN EN 60751, Klasse B Genauigkeit
Schaltausgang	± (PT 1000 + 0,2 K)
Analogausgang	± (PT 1000 + 0,2 K + 0,4% der eingestellten Spanne)
Anzeige	± (PT 1000 + 0,2 K + 1/2 Digit)
Auflösung
Schaltausgang [°C/°F]	0,5 / 1
Analogausgang [°C/°F]	0,125 / 0,23
Anzeige [°C/°F]	0,5 / 0,5
Temperatureinflüß [% vom Meßbereichsendwert/pro 10 K]	± 0,1
Meß-/ Anzeigen- Zykluszeit [ms]	200
Bereitschaftsverzögerungszeit [s]	1,5
Gehäusewerkstoffe	V2A (1.4301); PBTP (Pocan); PC (Macrolon); EPDM/X (Santoprene); FPM (Viton)
Werkstoffe in Kontakt mit dem Medium	V2A (1.4305)
Umgebungstemperatur [°C]	-25 ... +70
Lagertemperatur [°C]	-40 ... +100
Schutzart / Schutzklasse	IP 67 / III
Isolationswiderstand [MΩ]	> 100 (500 V DC)
Schockfestigkeit [g]	50 (DIN / IEC 68-2-27, 11ms)
Vibrationsfestigkeit [g]	20 (DIN / IEC 68-2-6, 10 - 2000 Hz)
EMV
IEC 1000/4/2 ESD:	4 / 8 KV
IEC 1000/4/3 HF gestrahlt:	10 V/m
IEC 1000/4/4 Burst:	2 KV
IEC 1000/4/6 HF leitungsgebunden:	10 V
