Produkttyp	Verstärker für Glasfaser / Schalter
Marke	IFM
Modell	OB5031 / efector200 OBF
Abmessungen (ca.)	60 x 30 x 20 mm
Gewicht (ca.)	50 g
Stromversorgung	10-30 V DC
Hauptfunktionen	Berührungslose Erkennung von Objekten und Materialien, Schaltsignal, Einstellung der Schaltschwelle über Drucktaster
Ausgang	PNP, Schließer / Öffner programmierbar
LED-Anzeigen	Rot (Fehler, Kurzschluss, interner Fehler), Gelb (Schaltzustand), Grün (Betriebsbereitschaft)
Elektrischer Anschluss	3-Leiter-Kabel: BN (braun) = +, BU (blau) = -, BK (schwarz) = Ausgang
Programmierung	Durch Anschluss des Ausgangsleiters gemäß Schaltbild Seite 15 der Anleitung
Montage	Auf Normschiene (DIN-Schiene) oder Montagevorrichtung
Kompatible Lichtwellenleiter	IFM Typ FE-50 und FT-50-AAJ
Reichweite	Abhängig vom verwendeten Lichtwellenleiter
Schutzart	IP65 (bei geschlossenem Deckel)
Wartung und Reinigung	Mit einem trockenen, fusselfreien Tuch reinigen. Keine aggressiven Reinigungsmittel verwenden.
Sicherheit	Vor Anschluss oder Wartung die Anlage spannungsfrei schalten
Ersatzteile und Reparierbarkeit	Lichtwellenleiter ifm FE-50 und FT-50-AAJ. Reparatur nur durch den Hersteller.
Allgemeine Informationen	Anleitung kostenlos als PDF-Download auf notice-facile.com verfügbar

Häufig gestellte Fragen - OB5031 IFM

Wie installiere ich den Verstärker OB5031?

Montieren Sie das Gerät auf einer DIN-Schiene oder einer Montagevorrichtung. Stecken Sie die Lichtwellenleiter bis zum Anschlag in die Löcher und ziehen Sie die Schraube A fest. Schließen Sie die Spannungsversorgung gemäß den Leiterfarben an: BN = braun (+), BU = blau (-), BK = schwarz (Ausgang). Schalten Sie die Anlage vor dem Anschluss spannungsfrei.

Welche Versorgungsspannung wird benötigt?

Die Spannungsversorgung muss Gleichspannung von 10 bis 30 V DC sein. Beachten Sie die Polarität: BN (braun) für Plus, BU (blau) für Minus.

Wie stelle ich die Schaltschwelle ein?

Für bewegte Objekte: Drücken Sie die Taste, bis die rote LED blinkt, dann drücken Sie für jeden Schritt einmal. Für feste Objekte: Platzieren Sie das Objekt im Strahl, drücken Sie, entfernen Sie das Objekt, drücken Sie erneut. Die gelbe und grüne LED blinken während der Programmierung.

Was bedeuten die verschiedenen LEDs?

Rote LED leuchtet: Erkennungsfehler (falsche Einstellung oder verschmutzte Lichtwellenleiter). Schnelles Blinken: Kurzschluss am Ausgang. Langsames Blinken: interner Fehler. Gelbe LED leuchtet: Das Gerät ist geschaltet. Grüne LED leuchtet: Der Verstärker ist betriebsbereit.

Was tun, wenn die rote LED nach der Einstellung blinkt?

Dies zeigt an, dass die Einstellung der Schaltschwelle nicht möglich war (Objekt- und Hintergrundsignale zu nah beieinander). Das Gerät kehrt in den Betriebsmodus zurück, ohne die Schwelle zu ändern. Überprüfen Sie die Verschmutzung der Lichtwellenleiter oder die Position des Objekts.

Wie reinige ich das Gerät und die Lichtwellenleiter?

Verwenden Sie ein trockenes, fusselfreies Tuch zur Reinigung des Gehäuses. Für die Lichtwellenleiter befolgen Sie die Herstellerempfehlungen. Vermeiden Sie aggressive Lösungsmittel.

Welche Arten von Lichtwellenleitern sind kompatibel?

Das Gerät ist für ifm-Lichtwellenleiter der Typen FE-50 (Einweglichtschranke) und FT-50-AAJ (Direktreflexion) ausgelegt. Verwenden Sie ausschließlich diese Modelle, um Reichweite und Leistung zu gewährleisten.

Kann ich das Gerät im Freien verwenden?

Ja, die Schutzart IP65 ermöglicht den Einsatz im Freien, sofern der Deckel nach den Einstellungen fest verschlossen ist. Vermeiden Sie längere Einwirkung von Wasserstrahlen oder Staub.

Wie ändere ich die Ausgangsfunktion (Schließer / Öffner)?

Die Ausgangsfunktion wird durch Anschluss des Ausgangsleiters (BK) gemäß dem in der Anleitung (Seite 15 oder Etikett) angegebenen Schaltbild programmiert. Beachten Sie die Anleitung für die Details der Verdrahtung.

Wo finde ich die vollständige Anleitung für den OB5031?

Die Anleitung ist kostenlos als PDF-Download auf der Website notice-facile.com erhältlich. Sie können auch eine Übersetzung in Ihrer Sprache anfordern, indem Sie Ihre E-Mail-Adresse angeben.

BEDIENUNGSANLEITUNG OB5031 IFM

Schaltveränderer für Fiberoptik

Bestimmungsgemäß Verwendung 3

Bedien- und Anzeigeelemente 3

Montage

Adaptieren der Lichtleiter 4

Elektrischer Anschluß 4

Schaltschwelle einstellen 5, 6

Anschluβ 15

4

English

Intended use 7

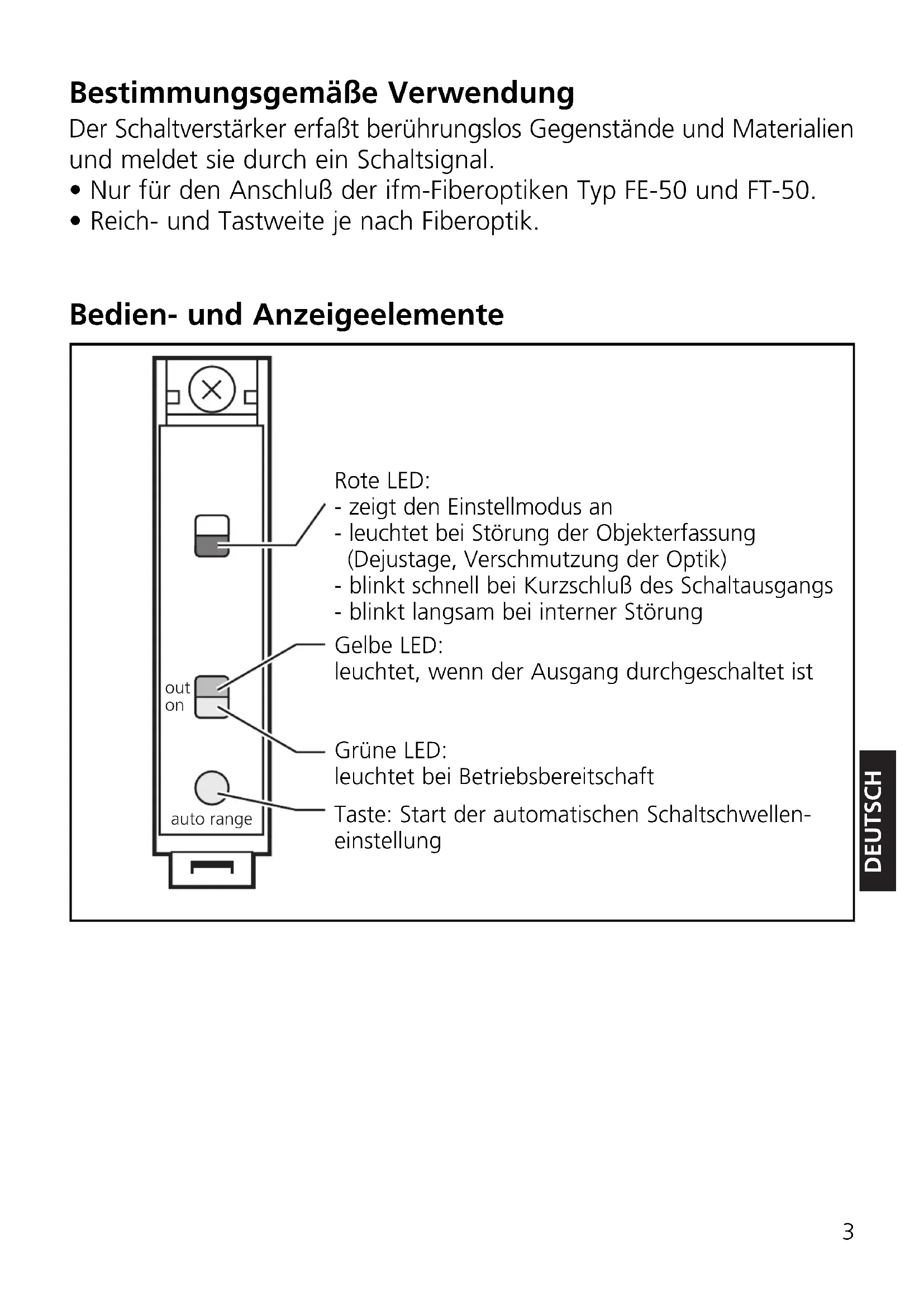

Bestimmungsgemäß Verwendung

Der Schaltveränderer erfasst berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

• Nur für den Anschluß der ifm-Fiberoptiken Typ FE-50 und FT-50.
• Reich- und Tastweite je nach Fiberoptik.

Bedien- und Anzeigeelemente

Rote LED:

• zeigt den Einstellmodus an
• leuchtet bei Störung der Objekterfassung (Dejustage, Verschmutzung der Optik)
• blinkt Schnell bei Kurzschluß des Schaltausgangs
• blinkt langsam bei internet Störung

Gelbe LED:

leuchtet, wenn der Ausgang durchgeschaltet ist

Grüne LED:

leuchtet bei Betriebsbereitschaft

Taste: Start der automatischen Schaltschwelleneinstellung

Montage

Befestigen Sie das Gerät auf einer Normschiene oder mit Hilfe einer Montagehalterung.

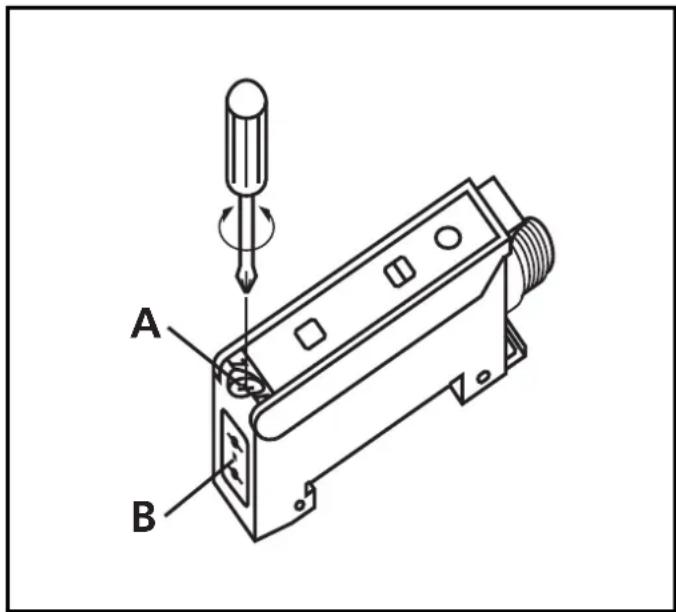

Adaptieren der Lichtleiter:

1. Losen Sie die Schraube A.
2. Schieben Sie die Lichtleiter in die Sensoröffnungen B bis zum Anschlag und halten Sie sie fest.
3. Ziehen Sie die Schraube A an.

Liegen die Lichtleiter nicht an den internen Scheiben an, verringert sich die Reich- / Tastweite.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei und schreiben Sie das Gerät an (s. letzte Seite oder Typaufkleber).

• Adernfarben bei Kabelgeräten: BN = braun, BU = blau, BK = schwarz.
• Programmieren der Ausgangsfunktion durch Anschlußbelegung (s. Seite 15 oder Typaufkleber).

Schaltschwelle einstellen (1)

• Objekte bewegen sich durch den Erfassungsbereich der Optik
• Lichttaster-Optik (FT ...) und Einweg-Optik (FE ...)

Das Gerät erfaßt Eingangssignale verschiedener Intensität in beliebiger Reihenfolge und berechnet die optimale Schaltschwelle.

1

Lassen Sie die Objekte durch den Erfassungsbereich der Optik laufen. Drücken Sie, bis rote LED blinkt.

→

LEDs gelb und grün blinken im Wechsel (= Gerät ist im Programmiermodus).

2

Drücken Sie 1 mal.

→

LEDs gelb und grün verlösen kurzzeitig, blinken dann wieder im Wechsel.

3

Drücken Sie 1 mal.

LEDs gelb und grün verlösen kurzzeitig, danach leuchtet die grüne LED (= das Gerät ist im Betriebszustand).

Ist die Einstellung der Schaltschwelle nicht möglich (z. B. Hellsignal und Dunkelsignal sind annahernd gleich stark), blinkt die rote LED nach Schritt 3. Danach gibt das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus über.

Schaltschwelle einstellen (2)

• Statische Objekte
• Lichttaster-Optik (FT ...) und Einweg-Optik (FE ...)

Das Gerät erfaßt Eingangssignale verschiedener Intensität in beliebiger

Reihenfolge und berechnet die optimale Schaltschwelle.

1

Drücken Sie, bis rote LED blinkt.

LEDs gelb und grün, blinken im Wechsel (= Gerät ist im Programmiermodus).

2

Plazieren Sie das Objekt im Erfassungsbereich der Optik.* Drücken Sie 1 mal.

LEDs gelb und grün, verlösen kurzzeitig, blinken dann wieder im Wechsel.

3

Entfernen Sie das Objekt aus dem Erfassungsbereich der Optik.* Drücken Sie 1 mal.

LEDs gelb und grün verlösen kurzzeitig, danach leuchtet die grüne LED (= das Gerät ist im Betriebszustand).

*Sie können auch in umgekehrter Reihenfolge vorgehen: Zuerst ohne Objekt messen, dann mit Objekt.

Ist die Einstellung der Schaltschwelle nicht möglich (z. B. Hellsignal und Dunkelsignal sind annahernd gleich stark), blinkt die rote LED nach Schritt 3. Danach gibt das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus über.

Betrieb

Öffnen Sie den Gehäusedeckel nur zum Einstellen. Schließen Sieihn nach der Einstellung, um Schutzart IP 65 zu erhalten.

Prüfen Sie, ob das Gerät sicher Funktioniert.
