OB5026 - Schalter IFM - Kostenlose Bedienungsanleitung

Produkttyp	Lichtwellenleiter-Verstärker
Modell	OB5026
Marke	IFM
Spannungsversorgung	24 V DC (gemäß Standardverdrahtung)
Hauptfunktionen	Berührungslose Objekterkennung, automatische und manuelle Schaltschwelleneinstellung, Impulsverlängerung
Schutzart	IP65 (Gehäuse geschlossen)
Montage	Auf DIN-Schiene oder Montagevorrichtung
Anschluss	Schraubklemmen oder Kabel (je nach Version); Adern: BN = +V, BU = GND, BK = Schaltausgang, VT = Diagnose
Anzeige	Grüne LEDs (Reserve/Kapazität), rote LED (Fehler/Verschmutzung), gelbe LED (Schaltzustand)
Schwelleneinstellung	Automatisch (mit oder ohne Objekt) oder manuell (Tasten + und -)
Impulsverlängerung	Einstellbar von 0 bis 90 ms (in Schritten von ~1 ms)
Schaltausgang	NPN- oder PNP-Transistor (je nach Verdrahtung); kurzschlussgeschützt
Diagnoseausgang	Aktiv bei Fehler (Verschmutzung, Kurzschluss); max. Last 10 mA
Wartung	Reinigen Sie die Lichtwellenleiter mit einem weichen Tuch, vermeiden Sie Verschmutzung
Betriebstemperatur	Nicht angegeben, typisch -25 bis 70 °C für IFM-Produkte
Abmessungen	Nicht angegeben, ca. 50 x 30 x 20 mm (Schätzung)
Gewicht	Nicht angegeben, ca. 50 g (Schätzung)

Häufig gestellte Fragen - OB5026 IFM

Wie montiere ich die Lichtwellenleiter am Verstärker OB5026?

Schraube A lösen, Lichtwellenleiter in die Löcher der Zelle B bis zum Anschlag einführen, dann Schraube A anziehen. Den Anschlag beachten, um eine Reduzierung der Reichweite zu vermeiden.

Welche Versorgungsspannung wird empfohlen?

Der elektrische Anschluss muss spannungsfrei erfolgen. Die typische Versorgungsspannung beträgt 24 V DC. Die Adern sind farbcodiert: braun (+V), blau (GND), schwarz (Schaltausgang), violett (Diagnoseausgang).

Wie führe ich eine automatische Schaltschwelleneinstellung bei bewegten Objekten durch?

Lassen Sie die Objekte durch den Lichtstrahl laufen, drücken Sie, bis die LED-Leuchten blinken, dann zweimal drücken, um zu bestätigen. Die Zelle berechnet die optimale Schwelle.

Was tun, wenn die rote LED nach der Einstellung leuchtet?

Die rote LED zeigt einen Erkennungsfehler (falsche Einstellung oder Verschmutzung der Lichtwellenleiter). Überprüfen Sie die Sauberkeit der Lichtwellenleiter und wiederholen Sie die automatische oder manuelle Einstellung.

Wie stelle ich die Impulsverlängerung ein?

Drücken Sie, bis die gelbe und grüne LED abwechselnd blinken, dann mit den Tasten + oder - die Verzögerung einstellen (1 Tastendruck ≈ 1 ms). 10 s warten, um zu bestätigen.

Kann ich diesen Verstärker mit jedem Lichtwellenleiter verwenden?

Nein, das Gerät ist nur für ifm-Lichtwellenleiter der Typen FE-50 und FT-50 ausgelegt. Die Verwendung anderer Lichtwellenleiter kann die Reichweite verringern oder die Funktion beeinträchtigen.

Wie reinige ich die Lichtwellenleiter?

Verwenden Sie ein weiches, fusselfreies Tuch, um die Enden der Lichtwellenleiter zu reinigen. Vermeiden Sie Verschmutzung, die zu Erkennungsfehlern führen kann.

Was ist die maximale Erfassungsreichweite?

Die Reichweite hängt vom verwendeten Lichtwellenleiter ab. Konsultieren Sie die Spezifikationen des Lichtwellenleiters, um die maximale Reichweite zu erfahren.

Wie unterscheide ich die automatische von der manuellen Einstellung?

Im Programmiermodus (LED-Leuchten blinken) bedeutet ein alleiniges Blinken der grünen LED den manuellen Modus. Wenn gelbe und grüne LED abwechselnd blinken, ist es der automatische Modus.

Was bedeutet schnelles Blinken der LED-Leuchten?

Schnelles Blinken zeigt einen Kurzschluss am Schaltausgang an. Überprüfen Sie die Verdrahtung und beseitigen Sie den Fehler. Der Diagnoseausgang schaltet sich ca. 4 s nach Behebung aus.

BEDIENUNGSANLEITUNG OB5026 IFM

Schaltverstärker für Fiberoptik OBF Switching amplifier for fibre optics OBF

Bestimmungsgemäße Verwendung 3

Bedien- und Anzeigeelemente 3

Montage 4

Adaptieren der Lichtleiter 4

Elektrischer Anschluß 4

Schaltschwelle automatisch einstellen (1) 5

Schaltschwelle automatisch einstellen (2) 6

Schaltschwelle manuell einstellen (1) 7

Schaltschwelle manuell einstellen (2) 8

Einstellen der Impulsverlängerung 9

Betrieb 9

English

Intended use 10

Bestimmungsgemäße Verwendung

Der Schaltverstärker erfaßt berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

• Nur für den Anschluß der ifm-Fiberoptiken Typ FE-50 und FT-50.
• Reich- und Tastweite je nach Fiberoptik.
• Impulsverlängerung, 0 oder 2 ... 90 ms einstellbar.

(Jeder Eingangsimpuls wird auf den eingestellten Wert verlängert).

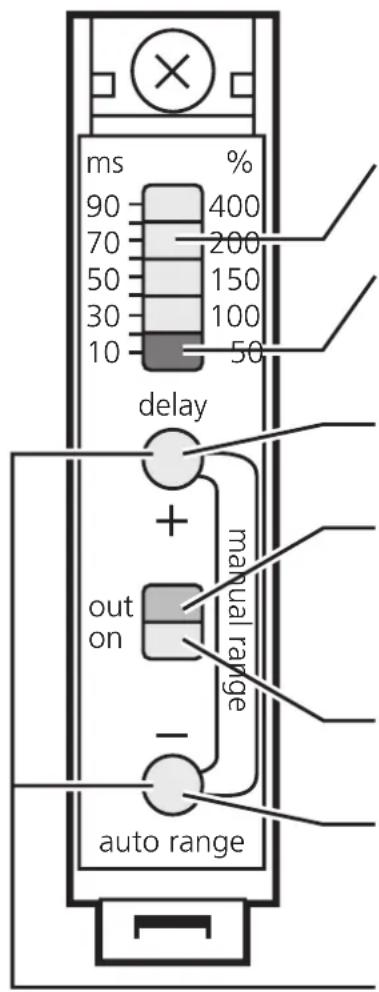

Bedien- und Anzeigeelemente

Grüne LEDs:

• im Betriebsmodus: Betriebsreserve in %
• im Programmiermodus: Stärke des Eingangssignals

Rote LED:

leuchtet im unsicheren Empfangsbereich (Dejustage, Verschmutzung der Optik)

T2: Start der Einstellung für die Impulsverlängerung

Gelbe LED:

leuchtet, wenn der Ausgang durchgeschaltet ist

Grüne LED:

leuchtet bei Betriebsbereitschaft

T1: Start der automatischen Schaltschwelleneinstellung

T1 + T2: Start der manuellen Schaltschwelleneinstellung

Montage

Befestigen Sie das Gerät auf einer Normschiene oder mit Hilfe einer Montagehalterung.

Adaptieren der Lichtleiter:

1. Lösen Sie die Schraube A.
2. Schieben Sie die Lichtleiter in die Sensoröffnungen B bis zum Anschlag und halten Sie sie fest.
3. Ziehen Sie die Schraube A an.

Liegen die Lichtleiter nicht an den internen Scheiben an, verringert sich die Reich-/Tastweite.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät an (s. letzte Seite oder Typaufkleber).

• Adernfarben bei Kabelgeräten: BN = braun, BU = blau, BK = schwarz, VT = violett.
• Programmieren der Ausgangsfunktion durch Anschlußbelegung (s. letzte Seite oder Typaufkleber).
• Belastung des Funktionskontroll-Ausgangs (fc-output): max. 10mA.

Schaltschwelle automatisch einstellen (1)

• Objekte bewegen sich durch den Erfassungsbereich der Optik
• Lichttaster-Optik (FT ...) und Einweg-Optik (FE ...)

Das Gerät erfaßt Eingangssignale verschiedener Intensität in beliebiger Reihenfolge und berechnet die optimale Schaltschwelle.

1

Lassen Sie die Objekte durch den Erfassungsbereich der Optik laufen.Drücken Sie, bis LED-Kette blinkt.

→

LEDs gelb und grün blinken im Wechsel (= Gerät ist im Programmiermodus).

2

Drücken Sie 1 mal.

LEDs gelb und grün verlöschen kurzzeitig, blinken dann wieder im Wechsel.

3	Drücken Sie 1 mal.		LEDs gelb und grün verlöschen kurzzeitig,
			danach leuchtet die grüne LED (= das Gerät ist im Betriebszustand).

Ist die Einstellung der Schaltschwelle nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark), blinkt die LED-Kette nach Schritt 3. Danach geht das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus über.

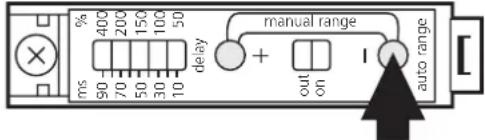

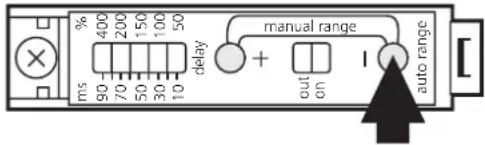

Schaltschwelle automatisch einstellen (2)

• Statische Objekte
• Lichttaster-Optik (FT ...) und Einweg-Optik (FE ...)

Das Gerät erfaßt Eingangssignale verschiedener Intensität in beliebiger Reihenfolge und berechnet die optimale Schaltschwelle.

1

Drücken Sie, bis LED-Kette blinkt.

LEDs gelb und grün blinken im Wechsel (= Gerät ist im Programmiermodus).

2

Plazieren Sie das Objekt im Erfassungsbereich der Optik.*Drücken Sie 1 mal.

LEDs gelb und grün verlöschen kurzzeitig, blinken dann wieder im Wechsel.

3	Entfernen Sie das Objekt aus dem Erfassungsbereich der Optik.* Drücken Sie 1 mal.		LEDs gelb und grün verlöschen kurzzeitig,
			danach leuchtet die grüne LED (= das Gerät ist im Betriebszustand).

*Sie können auch in umgekehrter Reihenfolge vorgehen: Zuerst ohne Objekt messen, dann mit Objekt.

Ist die Einstellung der Schaltschwelle nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark), blinkt die LED-Kette nach Schritt 3. Danach geht das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus über.

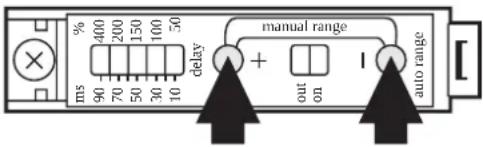

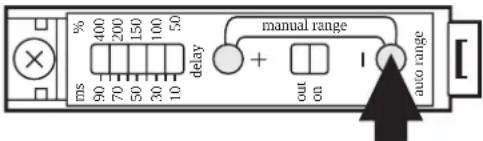

Schaltschwelle manuell einstellen (1)

- Statische Objekte / Lichttaster-Optik (FT ...)

1	Drücken Sie, bis LED-Kette blinkt.		[DLZHC]LED grün blinkt,LED gelb zeigtSchaltzustand(= Gerät ist imProgrammiermodus).
2	Plazieren Sie das Objekt imErfassungsbereich der Optik.		Objektsignal wird gemessen undangezeigt (= Kette der schwachleuchtenden LEDs);hell blinkende LED = aktuelleSchaltschwelle.
3	Entfernen Sie das Objekt ausdem Erfassungsbereich der Optik.		Hintergrundsignal wird gemessenund angezeigt (= Kette derschwach leuchtenden LEDs).
4	Drücken Sie die Tasten “+” oder“-”, bis die Schaltschwelle in derMitte zwischen Hintergrundsignalund Objektsignal liegt;(hier Schaltschwelle verringern).
5	Drücken Sie, bis LED-Kette blinkt.		LED grün leuchtet(= Gerät ist imBetriebszustand).

Schaltschwelle manuell einstellen (2)

- Statische Objekte / Einweg-Optik (FE ...)

1	Drücken Sie, bis LED-Kette blinkt.			LED grün blinktLED gelb zeigtSchaltzustand(= Gerät ist imProgrammiermodus).
2	Drücken Sie die Taste “-”, bis die LED-Kette die niedrigste Schalt-schwelle anzeigt.
3	Plazieren Sie das Objekt im Erfassungsbereich der Optik.Drücken Sie die Taste “+”, bis das Gerät schaltet (LED gelb leuchtet auf oder verlischt).			oder
4	Drücken Sie, bis LED-Kette blinkt.			LED grün leuchtet(= das Gerät ist im Betriebszustand).

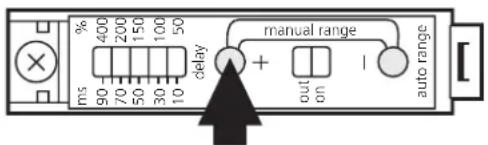

Einstellen der Impulsverlängerung

1	Drücken Sie, bis LED-Kette blinkt.			LEDs gelb und grün blinken im Wechsel (= Gerät ist im Programmiermodus).
2	Drücken Sie die Taste “+” oder “-”, um die gewünschte Verzögerungszeit einzustellen (hier: Verzögerungszeit erhöhen).Tastendruck entspricht ca. 1ms; Schnellauf: Taste gedrückt halten.
3	Warten Sie ca. 10s lang.			LED grün leuchtet (=Gerät ist im Betriebszustand).

Betrieb

Öffnen Sie den Gehäusedeckel nur zum Einstellen. Schließen Sie ihn nach der Einstellung, um Schutzart IP 65 zu erhalten.

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs und durch Funktionskontroll-Ausgang:

• Rote LED leuchtet: Störung bei der Objekterfassung (mangelhafte Objekterkennung; Dejustage; Verschmutzung der Optik).
• LED-Kette blinkt schnell bei Kurzschluß des Schaltausgangs, langsam bei interner Störung.

Der Funktionskontroll-Ausgang ist geschaltet bei:

• Störung der Objekterfassung (mangelhafte Objekterkennung; Dejustierung, Verschmutzung der Optik); automatisch zurückgesetzt, wenn die Störung beseitigt ist.
• Kurzschluß des Schaltausgangs; automatisch zurückgesetzt ca. 4 sec nach Beseitigung der Störung.

Intended use

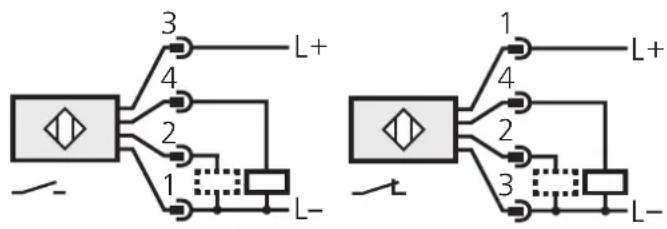

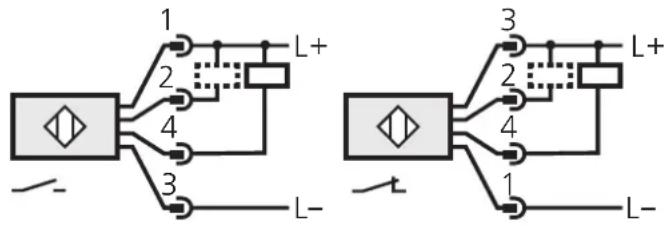

Anschlußschema / Wiring / Schéma de branchement

DC PNP + Fiberoptik FT... / + fibre optic FT... / + fibre optique FT...

DC PNP + Fiberoptik FE... / + fibre optic FE... / + fibre optique FE...

DC NPN + Fiberoptik FT... / + fibre optic FT... / + fibre optique FT...

DC NPN + Fiberoptik FE... / + fibre optic FE... / + fibre optique FE...

PIN2 = fc-output
