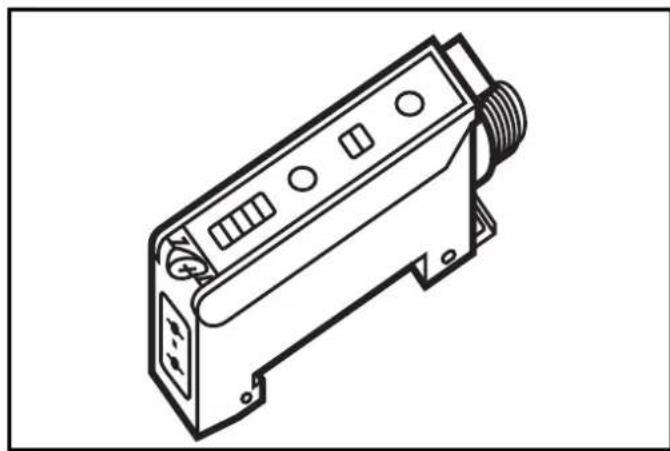

Type de produit	Amplificateur pour fibre optique
Modèle	OB5026
Marque	IFM
Alimentation	24 V DC (selon câblage standard)
Fonctions principales	Détection sans contact d'objets, réglage automatique et manuel du seuil de commutation, prolongation d'impulsion
Protection	IP65 (couvercle fermé)
Montage	Sur rail DIN ou dispositif de montage
Raccordement	Bornes à vis ou câble (selon version) ; fils : BN = +V, BU = GND, BK = commutation, VT = diagnostic
Affichage	LED vertes (réserve/capacité), LED rouge (erreur/encrassement), LED jaune (état de commutation)
Réglage du seuil	Automatique (avec ou sans objet) ou manuel (boutons + et -)
Prolongation d'impulsion	Réglable de 0 à 90 ms (par pas de ~1 ms)
Sortie de commutation	Transistor NPN ou PNP (selon câblage) ; court-circuit protégé
Sortie diagnostic	Active en cas d'erreur (encrassement, court-circuit) ; charge max 10 mA
Entretien	Nettoyer les fibres optiques avec un chiffon doux, éviter l'encrassement
Température de fonctionnement	Non spécifiée, typique -25 à 70 °C pour produits IFM
Dimensions	Non spécifiées, environ 50 x 30 x 20 mm (estimation)
Poids	Non spécifié, environ 50 g (estimation)

FOIRE AUX QUESTIONS - OB5026 IFM

Comment monter les fibres optiques sur l'amplificateur OB5026 ?

Dévisser la vis A, insérer les fibres optiques dans les trous de la cellule B jusqu'à la butée, puis serrer la vis A. Respecter la butée pour éviter une réduction de la portée.

Quelle est la tension d'alimentation recommandée ?

Le raccordement électrique doit être effectué hors tension. La tension d'alimentation typique est de 24 V DC. Les fils sont codés : brun (+V), bleu (GND), noir (sortie commutation), violet (sortie diagnostic).

Comment effectuer un réglage automatique du seuil de commutation avec des objets en mouvement ?

Faire passer les objets dans le faisceau optique, appuyer jusqu'à ce que la rampe de LED clignote, puis appuyer deux fois pour valider. La cellule calcule le seuil optimal.

Que faire si la LED rouge reste allumée après réglage ?

La LED rouge indique une erreur de détection (mauvais réglage ou encrassement des fibres). Vérifier la propreté des fibres et refaire le réglage automatique ou manuel.

Comment régler la prolongation d'impulsion ?

Appuyer jusqu'à ce que les LED jaune et verte clignotent alternativement, puis utiliser les boutons + ou - pour ajuster la temporisation (1 appui ≈ 1 ms). Attendre 10 s pour valider.

Puis-je utiliser cet amplificateur avec n'importe quelle fibre optique ?

Non, l'appareil est conçu pour les fibres optiques ifm de type FE-50 et FT-50 uniquement. L'utilisation d'autres fibres peut réduire la portée ou altérer le fonctionnement.

Comment nettoyer les fibres optiques ?

Utiliser un chiffon doux et non pelucheux pour nettoyer les extrémités des fibres. Éviter l'encrassement qui peut provoquer des erreurs de détection.

Quelle est la portée maximale de détection ?

La portée dépend de la fibre optique utilisée. Consultez les spécifications de la fibre pour connaître sa portée maximale.

Comment distinguer le réglage automatique du manuel ?

En mode programmation (rampe de LED clignotante), si la LED verte clignote seule, c'est le mode manuel. Si les LED jaune et verte clignotent alternativement, c'est le mode automatique.

Que signifie un clignotement rapide de la rampe de LED ?

Un clignotement rapide indique un court-circuit sur la sortie de commutation. Vérifiez le câblage et éliminez le défaut. La sortie diagnostic se désactive environ 4 s après résolution.

MODE D'EMPLOI OB5026 IFM

efector200®

Amplificateur pour fibre optique OBF

Fonctionnement et caractéristiques 17

Éléments de service et d'indication 17

Montage 18

Monter les fibres optiques 18

Raccordement électrique 18

Réglage automatique du seuil de commutation (1) 19

Réglage automatique du seuil de commutation (2) 20

Réglage manuel du seuil de commutation (1) 21

Réglage manuel du seuil de commutation (2) 22

Régler la prolongation d'impulsion 23

Fonctionnement 23

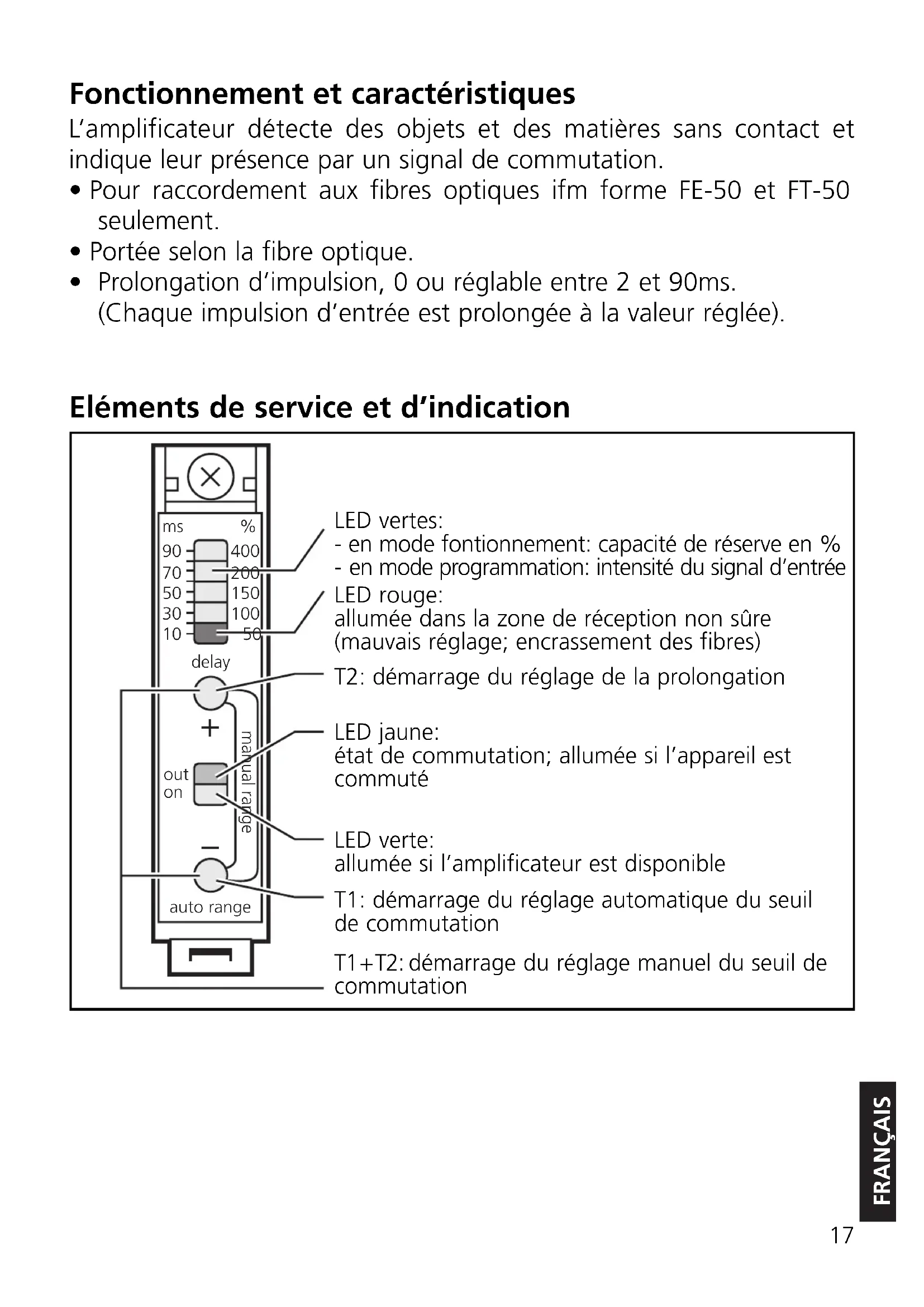

Fonctionnement et caractéristiques

L'amplificateur détecte des objets et des matières sans contact et indique leur présence par un signal de commutation.

• Pour raccordement aux fibres optiques ifm forme FE-50 et FT-50 seulement.
• Portée selon la fibre optique.
• Prolongation d'impulsion, 0 ou réglable entre 2 et 90ms. (Chaque impulsion d'entrée est prolongée à la valeur réglée).

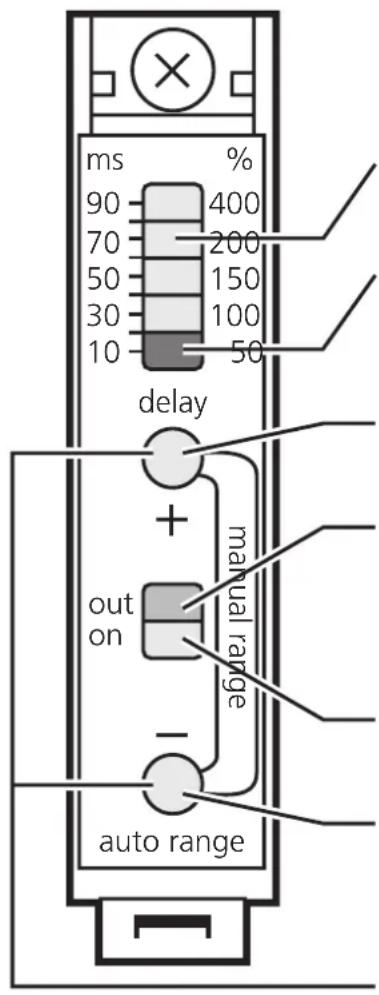

Éléments de service et d'indication

LED vertes : - en mode fonctionnement : capacité de réserve en % - en mode programmation : intensité du signal d'entrée LED rouge : allumée dans la zone de réception non sûre (mauvais réglage ; encrassement des fibres)

T2: démarrage du réglage de la prolongation

LED jaune : état de commutation ; allumée si l'appareil est commuté

LED verte : allumée si l'amplificateur est disponible

T1: démarrage du réglage automatique du seuil de commutation

T1+T2: démarrage du réglage manuel du seuil de commutation

Montage

Monter l'appareil sur un profilé normalisé (rail DIN) ou à l'aide d'un dispositif de montage.

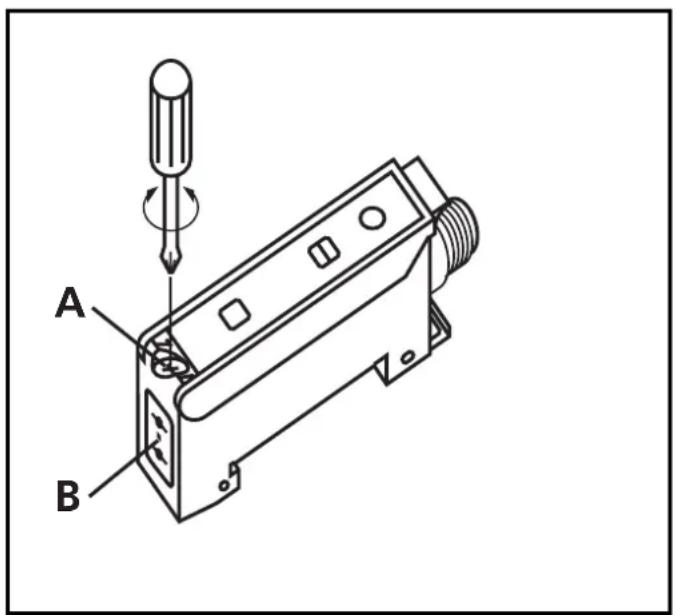

Monter les fibres optiques comme suit:

1. Dévisser la vis A.
2. Insérer les fibres optiques dans les trous de la cellule B jusqu'à la butée et les tenir.
3. Serrer la vis A.

Si les fibres optiques ne sont pas en butée, la portée est réduite.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement. Raccordement selon les indications de la dernière page ou selon l'étiquette.

• Couleurs des fils (pour les cellules avec raccordement par câble) : BN = brun, BU = bleu, BK = noir, VT = violet.
• Programmation de la fonction de sortie par branchement selon les indications de la dernière page ou selon l'étiquette.
• Charge de la sortie diagnostique (fc-output) : 10mA maxi.

Réglage automatique du seuil de commutation (1)

• Des objets passent à travers le faisceau optique
• Fibre optique réflexion directe (FT...) et fibre optique barrage (FE...) La cellule détecte les signaux d'entrée de différente intensité dans n'importe quel ordre et calcule le seuil de commutation optimal.

1

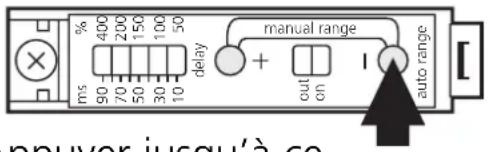

Faire passer les objets à travers le faiscau optique.Appuyer jusqu'à ce que la rampe de LED clignote.

→

Les LED jaune et verte clignotent alternativement (= la cellule est en mode programmation).

2

Appuyer une fois.

Les LED jaune et verte s’éteignent brièvement, ensuite elles clignotent de nouveau alternativement.

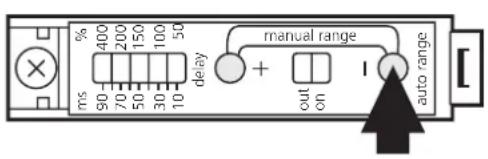

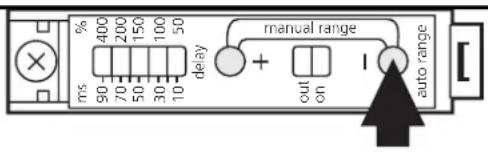

3	Appuyer une fois.		Les LED jaune et verte s’éteignent brièvement,
			ensuite la LED verte s’allume (= la cellule est en mode fonctionnement).

Si le réglage du seuil de commutation n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la rampe de LED clignote après l'étage de réglage no. 3. Ensuite la cellule passe au mode fonctionnement sans changer le seuil de commutation.

Réglage automatique du seuil de commutation (2)

• Objets immobiles
• Fibre optique réflexion directe (FT...) et fibre optique barrage (FE...) La cellule détecte les signaux d'entrée de différente intensité dans n'importe quel ordre et calcule le seuil de commutation optimale.

1

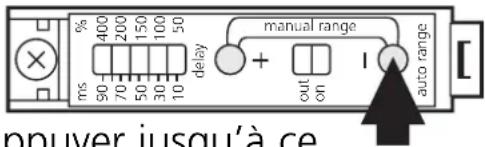

Appuyer jusqu'à ce que la rampe de LED clignote.

Les LED jaune et verte clignotent alternativement (= la cellule est en mode programmation).

2

Placer l’objet dans le faiscau optique.*Appuyer une fois.

Les LED jaune et verte s’éteignent brièvement, ensuite elles clignotent de nouveau alternativement.

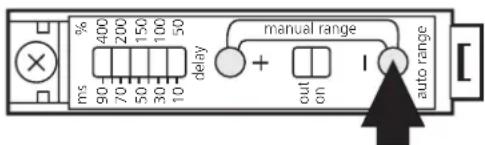

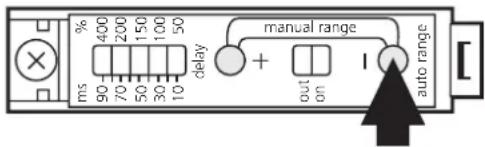

3	Enlever l’objet du faiscau optique.*Appuyer une fois.			Les LED jaune et verte s’éteignent brièvement,
				ensuite la LED verte s’allume(= la cellule est en mode fonctionnement).

*Vous pouvez également procéder dans l'ordre inverse : mesurer d'abord sans objet, ensuite avec l'objet.

Si le réglage du seuil de commutation n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la rampe de LED clignote après l'étage de réglage no. 3. Ensuite la cellule passe au mode fonctionnement sans changer le seuil de commutation.

Réglage manuel du seuil de commutation (1)

- Objets immobiles / fibre optique réflexion directe (FT)

Appuyer jusqu'à ce que la rampe de LED clignote.

out on

La LED verte clignote, la LED jaune indique l'état de commutation (= la cellule est en mode programmation).

400 200 150 100 50

Placer l'objet dans le faisceau optique.

$$ \mathrm{ms} \quad 9 0 \quad 7 0 \quad 5 0 \quad 3 0 \quad 1 0 $$

Le signal de l'objet est mesuré et indiqué (la rampe de LED allumées faiblement) ; LED clignotante lumière vive = seuil de commutation actuel.

$$ \% \begin{array}{c} 4 0 0 \ 2 0 0 \ 1 5 0 \ 1 0 0 \ 5 0 \end{array} $$

Enlever l'objet du faisceau optique.

$$ \mathrm{ms} \quad 9 0 \quad 7 0 \quad 5 0 \quad 3 0 \quad 1 0 $$

Le signal d'arrière-plan est mesuré et indiqué (la rampe de LED allumées faiblement).

Appuyer sur le bouton "+" ou "-" jusqu'à ce que le seuil de commutation se trouve au milieu entre le signal de l'arrière-plan et le signal de l'objet ; (ici : réduire le seuil de commutation).

$$ \% \quad 100 \quad 50 $$

$$ \mathrm{ms} \quad 9 0 \quad 7 0 \quad 5 0 \quad 3 0 \quad 1 0 $$

Appuyer jusqu'à ce que la rampe de LED clignote.

$$ \begin{array}{c c} \text {out} & \text {on} \\ \hline \end{array} $$

La LED verte s'allume (= la cellule est en mode fonctionnement).

Réglage manuel du seuil de commutation (2)

- Objets immobiles / fibre optique barrage (FE...)

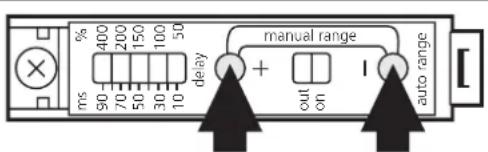

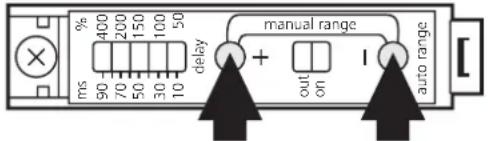

1	Appuyer jusqu'à ce que la rampe de LED clignote.		- -	La LED verte clignote,la LED jaune indiquel'état de commutation(= la cellule est enmode programmation).

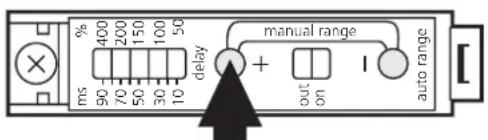

2	Appuyer sur le bouton “-” jusqu'àce que la rampe de LED indique le seuil de commutation le plus bas.
3	Placer l'objet dans le faiscau optique.Appuyer sur le bouton “+”jusqu'à ce que la cellule commute;(LED jaune s'allume ou s'éteint).		OU
4	Appuyer jusqu'à ceque la rampe de LED clignote.		- -	La LED verte s'allume(= la cellule est en modefonctionnement).

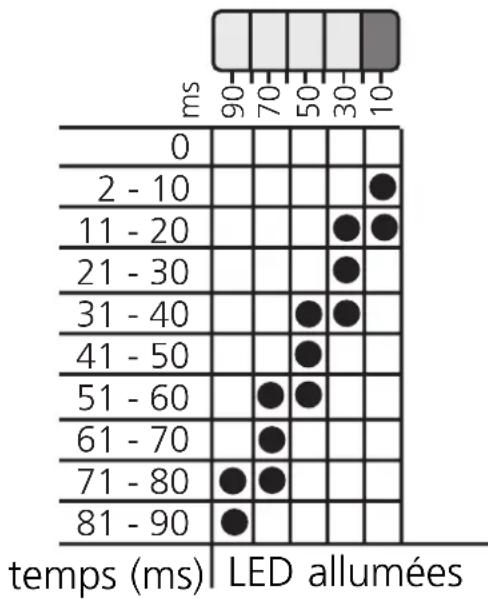

Régler prolongation d'impulsion

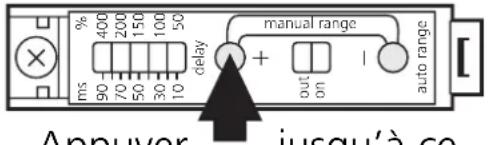

1	Appuyer jusqu'à ce que la rampe de LED clignote.		Les LED jaune et verte clignotent alternativement (= la cellule est en mode programmation).
2	Appuyer sur le bouton "+" ou "-" pour régler la temporisation désirée (ici: augmenter la temporisation).1 x = env. 1ms.Pour un réglage rapide, appuyer continuellement sur le bouton.

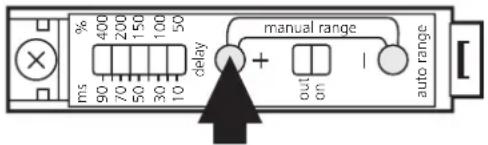

3	Attendre env.10s.		La LED verte s'allume (= la cellule est en mode fonctionnement).

Fonctionnement

Ouvrir le couvercle de la cellule seulement pour le réglage. Fermer ce couvercle après le réglage pour garantir la protection IP 65.

Vérifier le bon fonctionnement de la cellule. Indication par LED et par sortie diagnostique.

• LED rouge allumée : erreur lors de la détection de l'objet (mauvais réglage, encrassement des fibres).
• Rampe de LED clignote rapidement : sortie en état de court-circuits, rampe de LED clignote lentement : erreur interne.

La sortie diagnostique est activée dans le cas de:

• mauvaise détection de l'objet (mauvais réglage, encrassement des fibres) ; désactivée dès la détection sûre de l'objet ;
• courts-circuits de la sortie de commutation; désactivée env. 4 s après élimination du défaut.
