Caractéristiques	Détails
Type de produit	Commutateur
Modèle	IFM EC9203
Tension d'alimentation	24 V DC
Courant de sortie	250 mA
Type de signal	Signal numérique
Plage de température de fonctionnement	-25 à +70 °C
Protection	IP67
Utilisation	Idéal pour les applications industrielles nécessitant un contrôle de position ou un retour d'état.
Maintenance	Vérifier régulièrement les connexions et l'état du boîtier pour assurer un fonctionnement optimal.
Sécurité	Respecter les normes électriques lors de l'installation pour éviter les risques d'électrocution.
Informations supplémentaires	Produit conforme aux normes CE.

FOIRE AUX QUESTIONS - EC9203 IFM

Comment réinitialiser le commutateur IFM EC9203 ?

Pour réinitialiser le commutateur IFM EC9203, maintenez le bouton de réinitialisation enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Quels sont les indicateurs LED sur le commutateur IFM EC9203 ?

Le commutateur IFM EC9203 dispose de plusieurs indicateurs LED qui indiquent l'état de l'alimentation, la connexion réseau et l'activité des ports. Vérifiez le manuel pour plus de détails sur chaque voyant.

Que faire si le commutateur ne s'allume pas ?

Vérifiez d'abord que le câble d'alimentation est correctement connecté et que la prise fonctionne. Si le problème persiste, essayez un autre câble d'alimentation.

Comment configurer le commutateur IFM EC9203 ?

La configuration du commutateur IFM EC9203 peut être effectuée via l'interface web. Connectez-vous à l'adresse IP du commutateur à l'aide d'un navigateur et suivez les instructions à l'écran.

Le commutateur ne détecte pas certains appareils, que faire ?

Assurez-vous que les câbles réseau sont correctement connectés et fonctionnels. Vérifiez également que les appareils sont allumés et configurés pour utiliser le même réseau.

Comment mettre à jour le firmware du commutateur IFM EC9203 ?

Pour mettre à jour le firmware, téléchargez la dernière version depuis le site du fabricant, connectez-vous à l'interface web du commutateur et suivez les instructions pour télécharger et appliquer la mise à jour.

Quelles sont les spécifications techniques du commutateur IFM EC9203 ?

Les spécifications techniques incluent le nombre de ports, la vitesse de transmission et les protocoles pris en charge. Consultez la fiche technique disponible sur le site du fabricant pour des informations détaillées.

Le commutateur chauffe-t-il pendant le fonctionnement normal ?

Un certain échauffement est normal lors du fonctionnement, mais si le commutateur devient excessivement chaud au toucher, cela peut indiquer un problème. Vérifiez la ventilation et assurez-vous qu'il n'est pas obstrué.

MODE D'EMPLOI EC9203 IFM

Notice d'utilisation Capteur d’inclinaison EC2061 EC9203 11471078 / 0110 / 2023 FREC2061 EC9203 Capteur d’inclinaison

• Contenu 1 Consignes de sécurité p. 3
• 2 Remarques préliminaires p. 4
• 3 Symboles utilisés p. 5
• 4 Usage prévu p. 6
• 5 Montage p. 7
• 5.1 Surface de montage p. 7
• 5.2 Fixation p. 7
• 6 Raccordement électrique p. 8
• 7 Fonctionnement p. 9
• 7.1 Comportement de commutation p. 10
• 8 Entretien, réparation et élimination Capteur d’inclinaison EC2061 EC9203 p. 11

1 Consignes de sécurité

• L’appareil décrit ici est un composant à intégrer dans un système. – L’installateur du système est responsable de la sécurité du système. – L’installateur du système est tenu d’effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l’opérateur et à l’utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l’opérateur et à l’utilisateur et, le cas échéant, à tout personnel de service autorisé par l’installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d’utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d’utilisation.

• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (Ò Usage prévu).

• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.

• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.

• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.

• Assurer une protection efficace des appareils et des câbles contre l'endommagement.EC2061 EC9203 Capteur d’inclinaison

2 Remarques préliminaires Notice d’utilisation, données techniques, homologations, accessoires et informations supplémentaires via le code QR sur l’appareil / l’emballage ou sur www.ifm.com.Capteur d’inclinaison EC2061 EC9203

3 Symboles utilisés Condition préalable Action à effectuer Réaction, résultat [...] Désignation d'une touche, d'un bouton ou d'un affichage Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations Information Remarque supplémentaireEC2061 EC9203 Capteur d’inclinaison

4 Usage prévu Les capteurs d’inclinaison sont conçus pour un montage horizontal. Ils mesurent l’angle d’inclinaison au niveau vertical (autour de l’axe Z du capteur). Ils permettent une surveillance spatiale précise d’un objet et mesurent sa position par rapport à la gravitation terrestre sans contact. L’appareil est exclusivement conçu pour être utilisé comme interrupteur avec fonction normalement ouvert (normally open). w L’interrupteur ne fonctionne que dans l’orientation décrite au chapitre → Montage. w Aucune garantie n’est accordée en cas d’utilisation incorrecte ou inappropriée.Capteur d’inclinaison EC2061 EC9203

5 Montage 5.1 Surface de montage u Monter l’appareil sur une surface de montage plane. w Le boîtier ne doit être soumis à aucune force importante de torsion ni à aucune contrainte mécanique. 5.2 Fixation

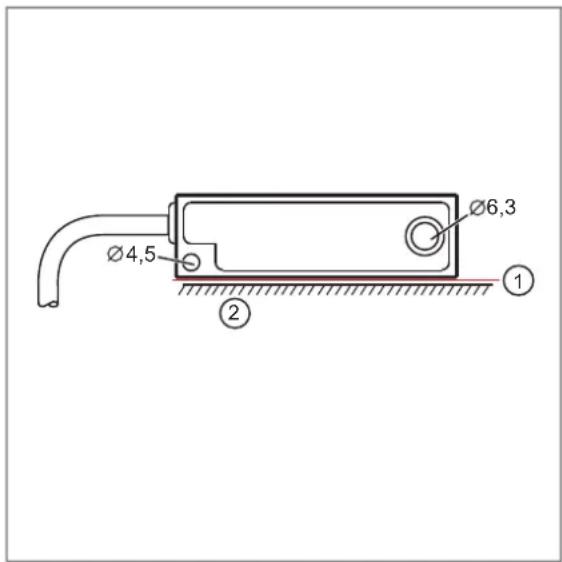

u Fixer l’appareil avec une vis M6 à travers la prise métallique prévue à cet effet. u Si nécessaire, utiliser le plus petit trou pour une fixation supplémentaire (par exemple avec un boulon métallique). u Monter l’appareil de manière à ce que le côté de surmoulage soit tourné vers l’extérieur et que le niveau référence (1) se trouve sur la surface de montage (2).EC2061 EC9203 Capteur d’inclinaison

6 Raccordement électrique L’appareil doit être raccordé par un électricien qualifié. u Respecter les réglementations nationales et internationales relatives à l’installation de matériel électrique. u Mettre l’installation hors tension. u Raccorder l’appareil comme suit : EC2061 Description Couleur du fil conducteur Potentiel Tension d’alimentation Noir (BK) OUT

8 à 30 V DC Masse Brun (BN) GND Sortie numérique (normale- ment ouvert) Bleu (BU) - EC9203 Description Broche Potentiel Tension d’alimentation 1: L+

8 à 30 V DC Masse 3: L- GND Sortie numérique (normale- ment ouvert)

u Pour protéger le système complet, protéger la tension d’alimentation avec max. 0,5 A. Pour garantir une information précise sur la position de l’appareil, des mesures de blindage supplémentaires peuvent être nécessaires. La longueur du câble de signalisation max. est de 30 m.Capteur d’inclinaison EC2061 EC9203

7 Fonctionnement Après la mise sous tension, l’appareil se trouve en mode de fonctionnement normal. Tourner le capteur d’inclinaison en sens horaire dans le niveau horizontal, conformément au graphique (commutateur à zéro degré). w Seule cette rotation définie provoque un changement des sorties de DESACTIVÉE (OFF) à ACTIVÉE (ON).

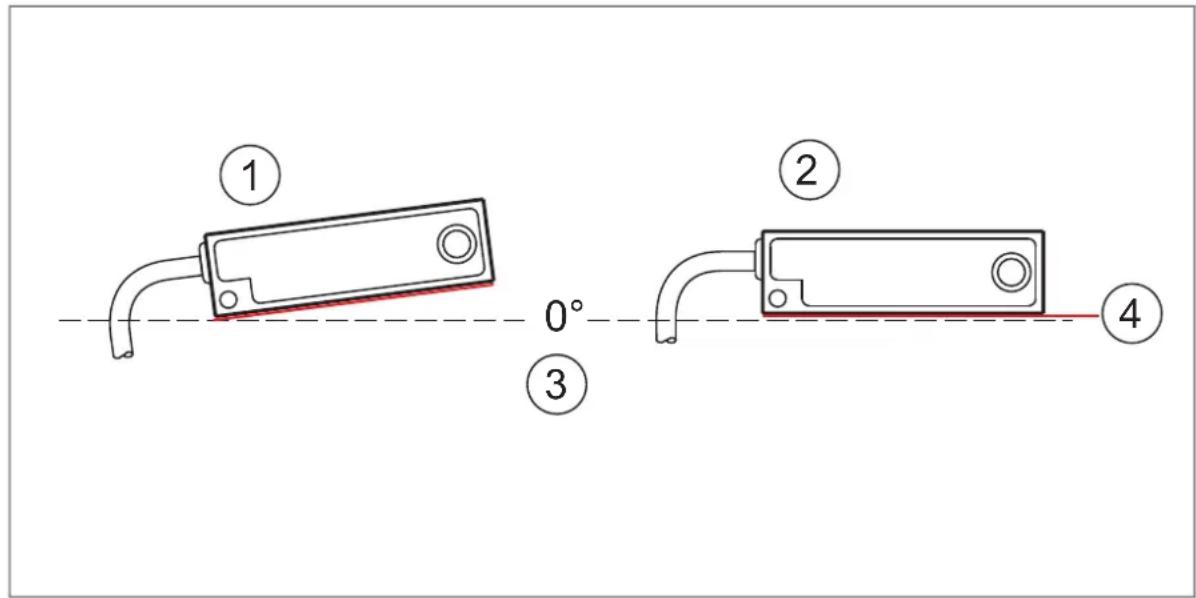

1: position «OFF» → contact ouvert 2: position «ON» → contact fermé 3: niveau horizontal (zéro absolu) 4: niveau référence Remarque sur le seuil de commutation SP

• Seuil d’enclenchement : en position de montage horizontale (+/-1°) par rotation de la surface référence (en sens horaire, par le haut jusqu’au niveau horizontal).

• Seuil de déclenchement : dépassement de l’hystérésis de commutation par rotation de la surface référence (en sens anti-horaire, du niveau horizontal vers le haut).EC2061 EC9203 Capteur d’inclinaison

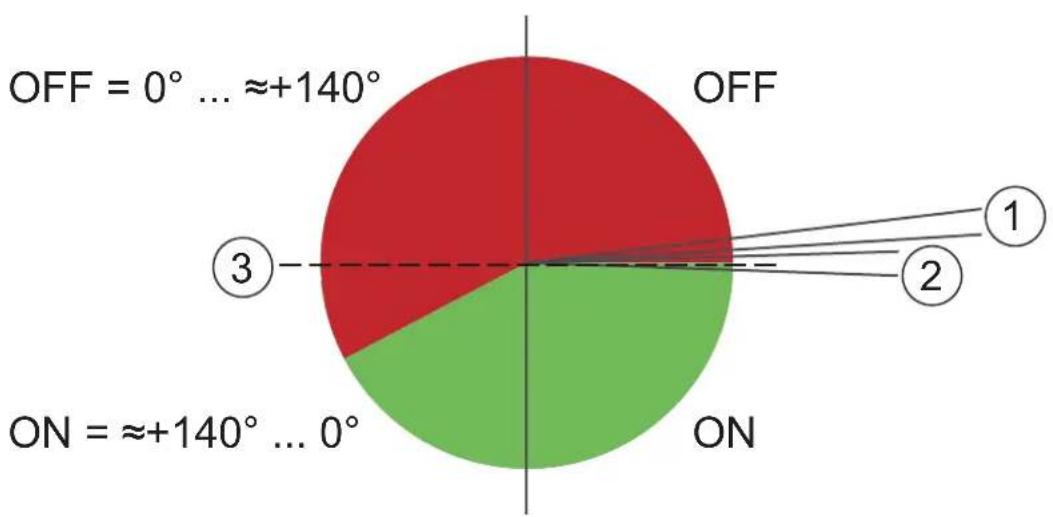

1: hystérésis de commutation - seuil de déclenchement «OFF» -2 à -5° 2: hystérésis de commutation - seuil de commutation «ON» ±1° 3: niveau horizontal (zéro absolu)Capteur d’inclinaison EC2061 EC9203

8 Entretien, réparation et élimination L’appareil est sans maintenance. u En cas de mauvais fonctionnement de l'appareil prendre contact avec ifm. u Ne pas ouvrir l’appareil. Aucune opération de maintenance ne peut être effectuée par l’utilisateur. L’appareil ne doit être réparé que par le fabricant. u Le nettoyage de l’appareil se fait au moyen d’un chiffon sec. u Respecter la réglementation nationale en vigueur pour la destruction écologique de l’appareil.
