EVF661 - Commutateur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur
Marque	IFM
Modèle	EVF661
Catégorie	Commutateur
Fonction principale	Commutation de signaux pour capteurs industriels
Type de connexion	Connecteur M12
Nombre de pôles	3 pôles
Matériau du boîtier	Plastique renforcé
Couleur	Noir
Indice de protection	IP67
Température de fonctionnement	-25 °C à 80 °C
Couple de serrage	0,6 Nm (à la main) à 1,5 Nm (avec clé)
Tension de service max.	250 V AC/DC
Courant nominal	4 A
Dimensions (L x l x h)	50 x 30 x 30 mm
Poids	30 g
Alimentation	Aucune (passif)
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux
Sécurité	Respecter le couple de serrage pour maintenir l'indice de protection
Pièces détachées et réparabilité	Non réparable, aucune pièce détachée disponible
Garantie	2 ans

FOIRE AUX QUESTIONS - EVF661 IFM

Comment installer le commutateur EVF661 ?

Raccordez le connecteur au capteur en alignant la flèche de codage. Serrez l'écrou à un couple de 0,6 Nm à la main ou jusqu'à 1,5 Nm avec une clé (cote sur plat 14).

Quel outil est nécessaire pour le serrage ?

Une clé de 14 mm (cote sur plat) est recommandée pour serrer ou desserrer l'écrou.

Le commutateur est-il étanche ?

Oui, avec un indice de protection IP67, il résiste à l'eau et à la poussière à condition que l'écrou soit serré au couple correct.

Quelle est la tension maximale supportée ?

La tension de service maximale est de 250 V AC/DC.

Peut-on utiliser ce commutateur en environnement agressif ?

Oui, il est conçu pour résister aux environnements agressifs. Serrez alors l'écrou d'un cran d'arrêt supplémentaire avec une clé pour améliorer la tenue aux chocs et vibrations.

Comment démonter le connecteur ?

Desserrez l'écrou tout en pressant simultanément le connecteur contre le capteur. Utilisez une clé si nécessaire.

Quels types de capteurs sont compatibles ?

Le commutateur EVF661 est compatible avec les capteurs IFM équipés d'un connecteur M12 à 3 pôles.

Le commutateur nécessite-t-il une alimentation électrique ?

Non, il s'agit d'un composant passif qui ne nécessite pas d'alimentation.

Quelle est la garantie de ce produit ?

La garantie standard est de 2 ans.

Où puis-je trouver la notice complète ?

La notice est disponible en téléchargement gratuit au format PDF sur notice-facile.com.

MODE D'EMPLOI EVF661 IFM

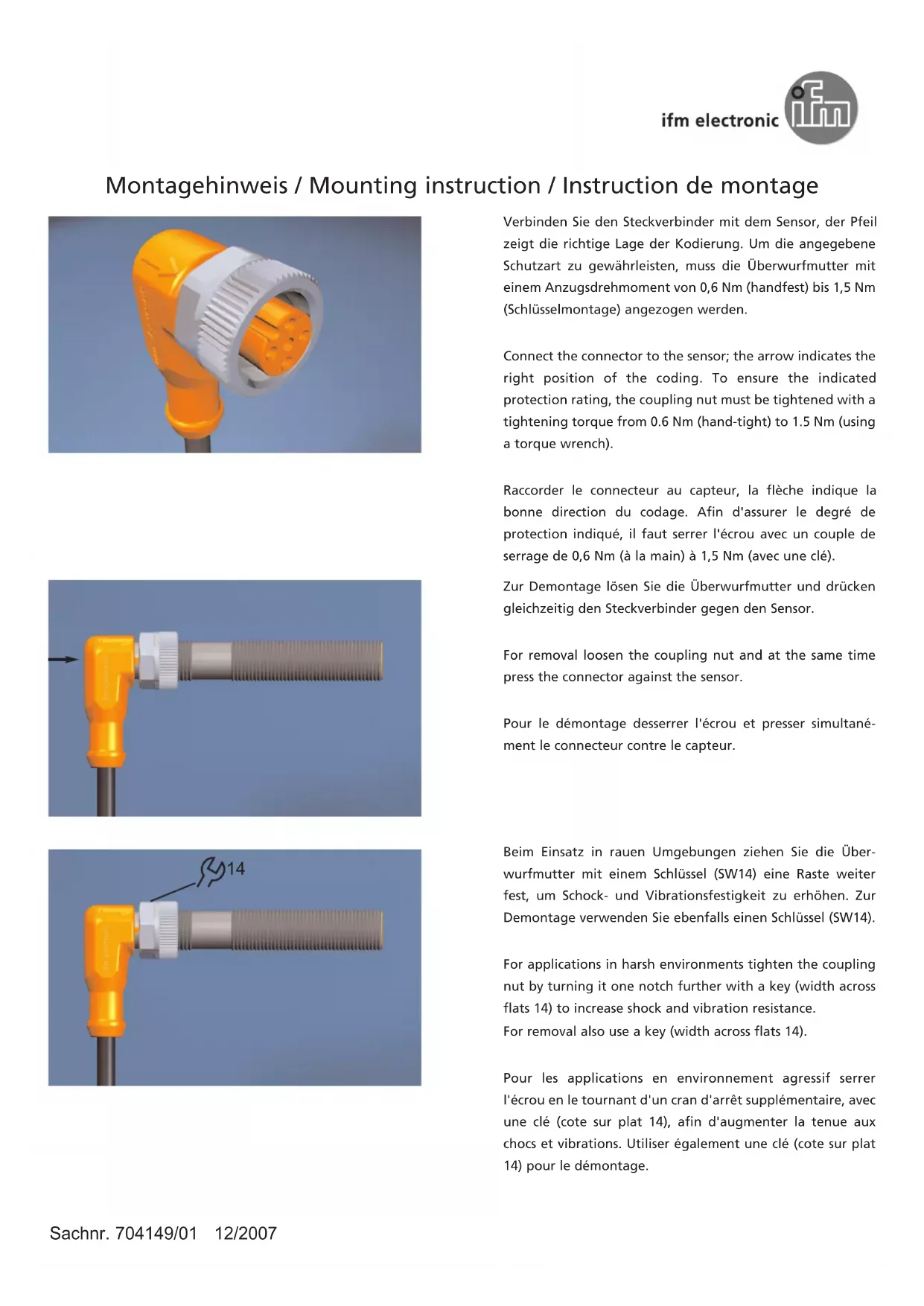

Montagehinweis / Mounting instruction / Instruction de montage

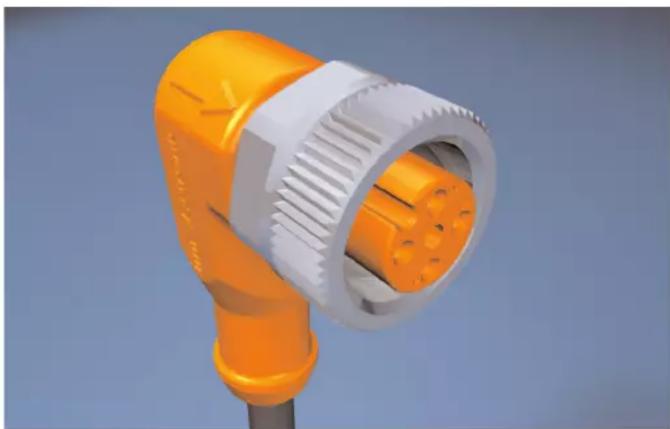

Raccorder le connecteur au capteur, la flèche indique la bonne direction du codage. Afin d'assurer le degré de protection indiqué, il faut serrer l'écrou avec un couple de serrage de 0,6 Nm (à la main) à 1,5 Nm (avec une clé).

Pour le démontage desserrer l'écrou et presser simultanément le connecteur contre le capteur.

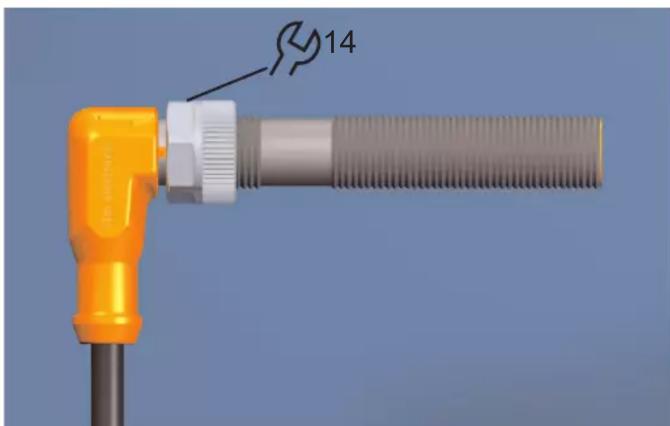

Pour les applications en environnement agressif serrer l'écrou en le tournant d'un cran d'arrêt supplémentaire, avec une clé (cote sur plat 14), afin d'augmenter la tenue aux chocs et vibrations. Utiliser également une clé (cote sur plat 14) pour le démontage.
