| Produkttyp | Inkrementalgeber |
| Marke | IFM |
| Modell | RV6138 |
| Versorgungsspannung | Version 5 V TTL oder 10...30 V HTL |
| Ausgänge | Kanäle A, B, Index (mit invertierten Signalen) |
| Kurzschlussschutz | Version 5 V TTL: auf 0 V; Version HTL: auf 0 V und L+ (max. 1 Minute) |
| Elektrischer Anschluss | 5-poliger Stecker oder 13-adriges Kabel je nach Version |
| Maximale Kabellänge | 100 m (TTL-Version) / 300 m (HTL-Version) |
| Mindestabstand zu Störquellen | 20 cm |
| Hauptfunktionen | Umwandlung von Drehbewegungen in Impulse; Messung von linearen und Winkelverschiebungen |
| Nullimpuls | Einmal pro mechanischer Umdrehung geliefert |
| Montage | Auf Befestigungsflansch; Welle über flexible Kupplung angeschlossen |
| Montagehinweise | Stöße auf die Welle vermeiden; keine Feile verwenden |
| Wartung und Reinigung | Anschlüsse sauber halten; keine aggressive Reinigung |
| Sicherheit | Anlage vor dem Anschluss spannungsfrei schalten |
| Nicht verwendete Drähte | Müssen isoliert werden, um Kurzschlüsse zu vermeiden |
| Abschirmung | Geflecht mit dem Gehäuse des Gebers verbunden |
| Anwendungen | Positionsmessung, Bewegungssteuerung, Automatisierung |
| Ersatzteile und Reparierbarkeit | Zubehör verfügbar unter www.ifm.com; keine spezifischen Ersatzteile mitgeliefert |
| Allgemeine Informationen | Anleitung kostenlos herunterladbar auf notice-facile.com |
Häufig gestellte Fragen - RV6138 IFM
Benutzerfragen zu RV6138 IFM
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Schalter kostenlos im PDF-Format! Finden Sie Ihr Handbuch RV6138 - IFM und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. RV6138 von der Marke IFM.
BEDIENUNGSANLEITUNG RV6138 IFM

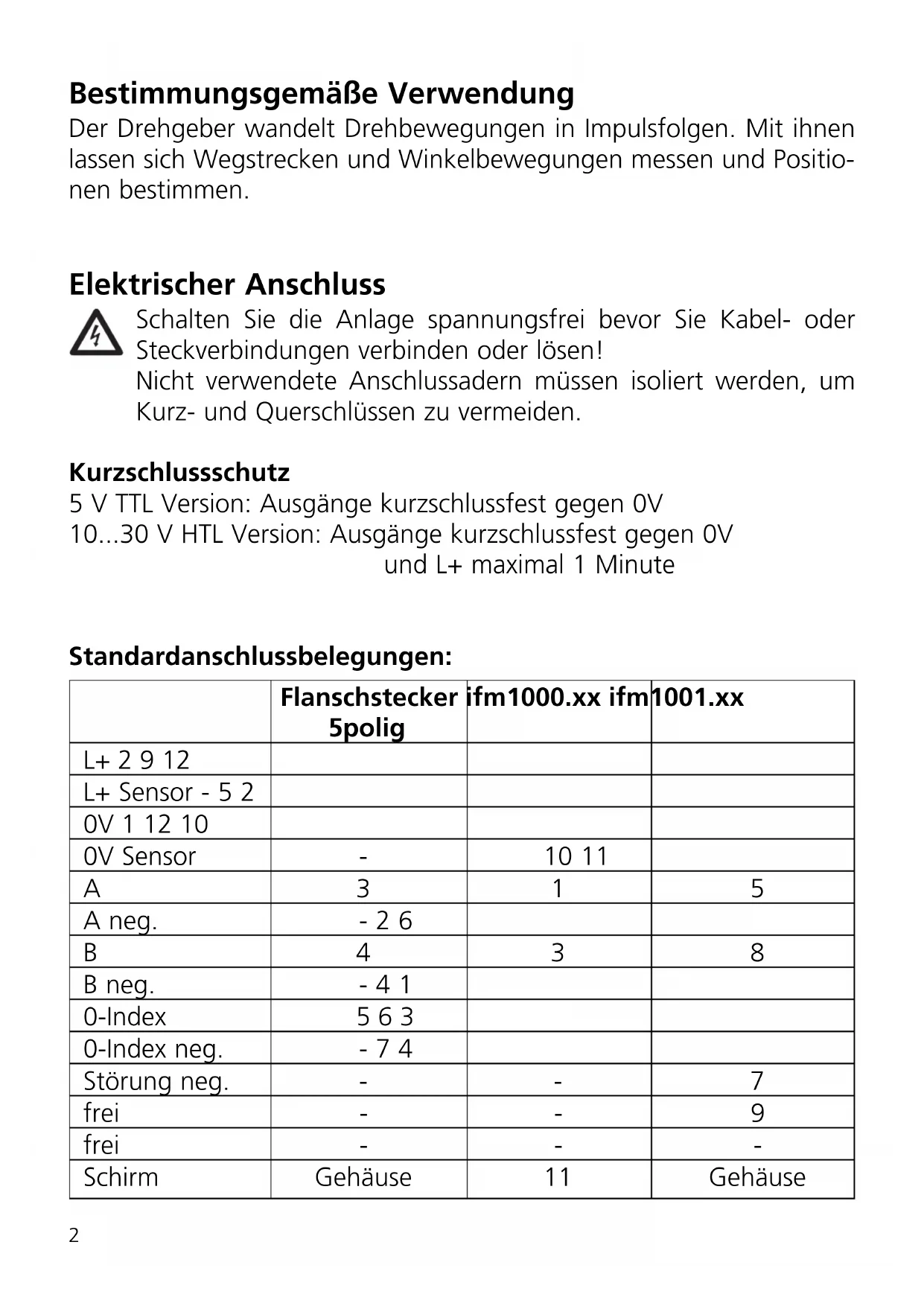

Bestimmungsgemäß Verwendung
Der Drehgeber wandelt Drehbewegungen in Impulsfolgen. Mit ihren halten sich Wegstrecken und Winkelbewegungen messen und Positionen bestimmen.
Elektrischer Anschluss
Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder Steckverbindungen verbinden oder losen!
Nicht verwendete Anschlussadern *n *s oliert werden, um Kurz- und Querschlussen zu vermeiden.
Kurzschlusssschutz
5 V TTL Version: Ausgabe kurzschlussfest gegen 0V 10...30 V HTL Version: Ausgabe kurzschlussfest gegen 0V und L+ maximal 1 Minute
Standardanschlussbelegungen:
| Flanschstecker 5polig | ifm1000.xx | ifm1001.xx | |
| L+ 2 9 12 | |||
| L+ Sensor - 5 2 | |||
| 0V 1 12 10 | |||
| 0V Sensor | - | 10 11 | |
| A | 3 | 1 | 5 |
| A neg. | - 2 6 | ||
| B | 4 | 3 | 8 |
| B neg. | - 4 1 | ||
| 0-Index | 5 6 3 | ||
| 0-Index neg. | - 7 4 | ||
| Störung neg. | - | - | 7 |
| frei | - | - | 9 |
| frei | - | - | - |
| Schirm | Gehäuse | 11 | Gehäuse |
ifm1013.xx Kabel13adrig
| L+ 1 braun/grün | ||
| L+ Sensor - blau | ||
| 0V 6 weiß/grün | ||
| 0V Sensor - weiß | ||
| A 2 braun | ||
| A neg. - grün | ||
| B | 4 | grau |
| B neg. | - | rosa |
| 0-Index | 5 | rot |
| 0-Index neg. | - | schwarz |
| Störung neg. | - | violett |
| frei | - | - |
| frei | - gelb | |
| Schirm | 3 | Gehäuse |
Die Anschlussbelegung findsen Sie zusammen auf der Gehäusekappe. Bei Abweichungen muss der Anschluss gemäß des Aufklebers auf der Gehäusekappe vorgenommen werden.
Die Anschlüsse L+ (Sensor) und 0V (Sensor) sind intern mit der Versorgungsspannung verbunden. Bei Verwendung von Folgeelektroniken, die die Versorgungsspannung nachregeln, können diese Anschlüsse als Prüfleitungen verwendet werden. Bei Nichtverwendung sind diese Anschlüsse mit der Versorgungsspannung zu verbinden oder zu isolieren.
Der elektrische Anschluss erfolgt je nach Ausführung über die Anschlussleitung oder separat erhältlichen Anschlussleitungen.
Bei Verwendung von geeigneten Verbindungsleitungen beträgt die maximale Leitungslänge für die 5 V TTL Version 100 m und für die 10...30 V HTL Version 300 m.
Die Anschlussleitungen sind getrennt von Störquellen zu verlegen, der Mindestabstand beträgt 20 cm.
Das Schirmgeflecht in der Anschlussleitung ist mit dem Gebergehause verbunden.

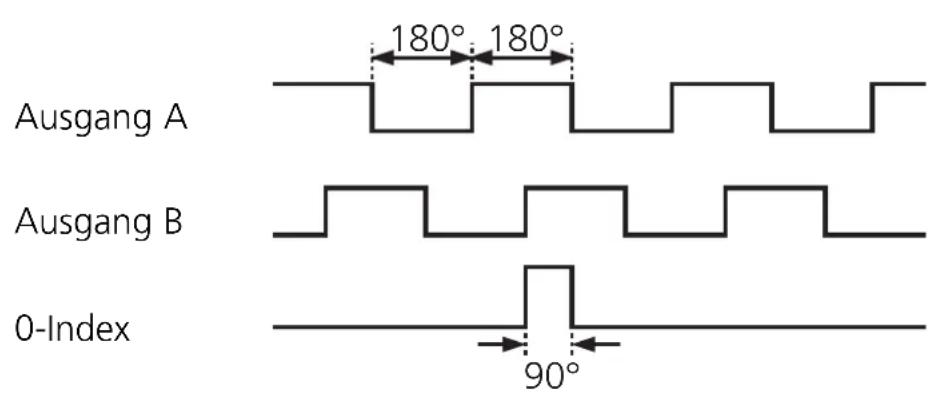

Ausgangssignale
Der Drehgeber gibt an den Ausgangsstufen digitale Impulsfolgen aus. Die Ausgänge A und B sind elektrisch um 90^ versetzt, dadurch kann in der Folgeelektronik die Drehrichtung ausgewertet werden.
Der verknüpfte Nullindex wird in einer mechanischen Umdrehung der Welle einmalig ausgegeben. Bei Spannungsausfall kann er als Referenzpunkt innerhalb einer Umdrehung genutzt werden. Die invertierten Ausgangssignale werden für Folgeelektroniken mit Spannungsdifferenzeingang benötigt, um Störgroßen Heraus zu filtern.

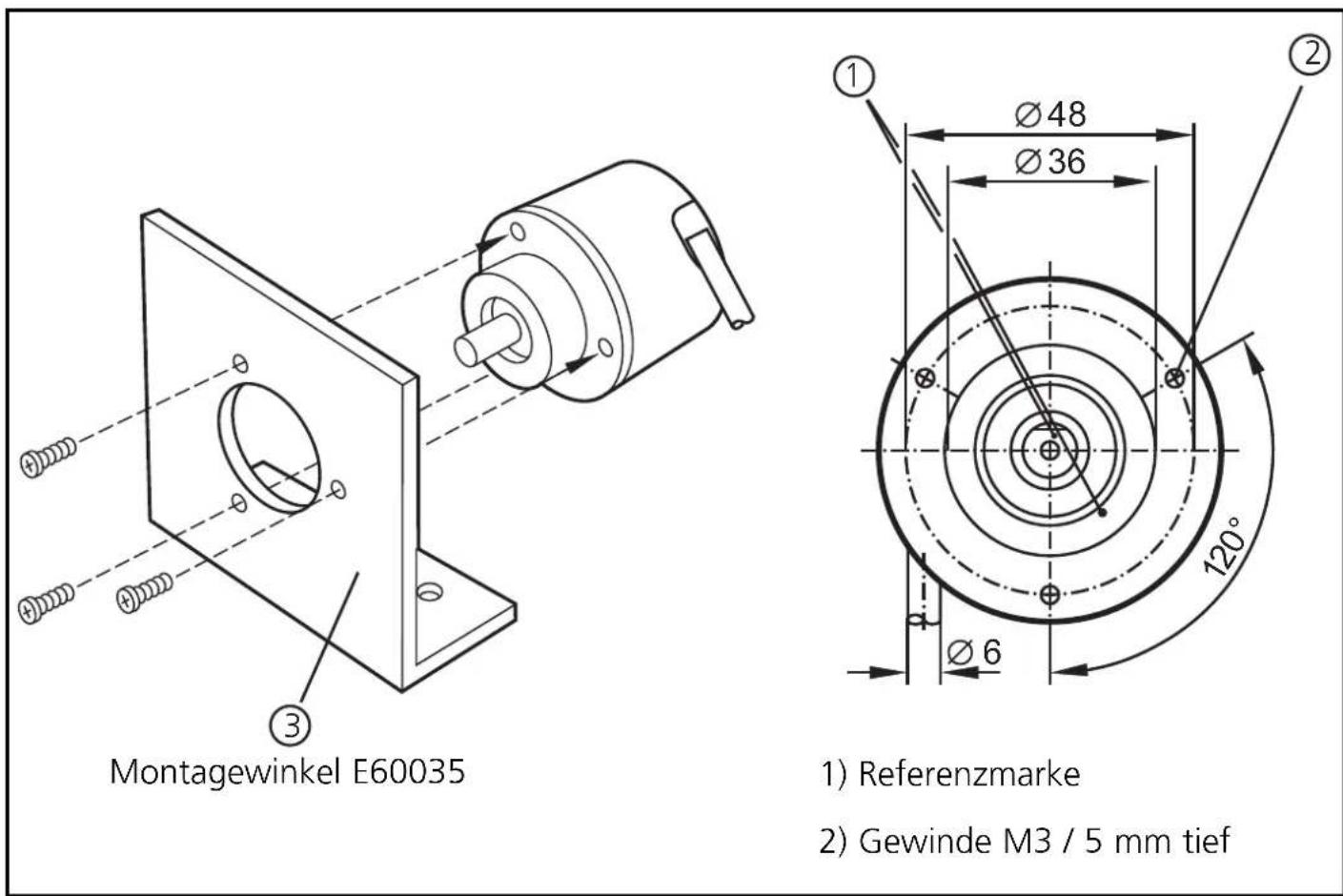

Montage
Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnlichem Werkzeug behandeln: Zerstörungsgefahr!
Der Drehgeber kann mittels Schrauben an den Montagewinkel befestigt werden. Die Wellenverbindung sollte über eine flexible Balgenoder Federscheibenkapplung erfolgen, um Wellensversätze auszugleichen und den Geber gegen Beschädigungen zu schützen.
Lineare Bewegungen konnen mittels Messrad oder Ritzel und Zahnstange in eine Drehbewegung umgesetzt werden. Bei der Montage sind die maximal zulässigen Wellenbelastungen des Drehgebers zu berücksichtigten.
Die Montage des Befestigungswinkels auf ein federndes Unterveri schützt den Drehgeber vor zu starken Beanspruchungen durch Materialunebenheiten.
Datumblatt, weitere Unterlagen und passendes Zubehör finden Sie im Internet unter www.ifm.com.
