Produkttyp	Reflexzelle
Marke	IFM
Modell	OG0032
Kategorie	Schalter
Reichweite mit Wabenreflektor	80 mm (Referenzwert)
Elektrischer Anschluss	2 Drähte: braun (BN) und blau (BU)
Ausgangsfunktion	Hellschaltung (Schließer) oder Dunkelschaltung (Öffner) je nach Version
Betriebsart	Plug-and-Play, programmierbare Empfindlichkeitseinstellung
LED-Anzeige	Rote LED (leuchtet, aus oder blinkend je nach Zustand)
Empfindlichkeitseinstellung - statische Objekte	Langdruck 2s zur Programmierung, dann Messungen mit/ohne Objekt
Empfindlichkeitseinstellung - bewegte Objekte	Mindestens zwei Objekte durch den Erfassungsbereich laufen lassen
Sperren / Entsperren	10s Druck zum Sperren oder Entsperren der Zelle
Wartung	Linsen mit einem weichen Tuch reinigen, ohne Lösungsmittel oder aggressive Mittel
Sicherheit	Anlage vor Anschluss spannungsfrei schalten; eine Miniatursicherung verwenden
Empfohlenes Zubehör	Wabenreflektor oder Reflexklebeband
Allgemeine Informationen	Berührungslose Erkennung von Objekten und Materialien; automatische Programmierung bei Inaktivität 15 min

Häufig gestellte Fragen - OG0032 IFM

Wie stelle ich die Empfindlichkeit des IFM OG0032 Schalters ein?

Um die Empfindlichkeit einzustellen, drücken Sie den Taster etwa 2 Sekunden lang, bis die LED blinkt. Im Programmiermodus führen Sie die Messungen mit und ohne Objekt (oder mit bewegten Objekten) durch, indem Sie bei jedem Schritt einmal drücken. Die Zelle kehrt nach erfolgreicher Programmierung automatisch in den Normalmodus zurück.

Was tun, wenn die LED nach einer Einstellung langsam blinkt?

Ein langsames Blinken nach Schritt 3 zeigt an, dass die Programmierung fehlgeschlagen ist (Signale zu ähnlich). Die Zelle behält dann ihre vorherigen Einstellungen. Wiederholen Sie den Vorgang und passen Sie die Ausrichtung oder den Abstand an.

Wie schließe ich den OG0032 elektrisch an?

Trennen Sie die Stromversorgung vor dem Anschluss. Verwenden Sie den braunen Draht (BN) für Plus und den blauen Draht (BU) für Minus. Installieren Sie eine Miniatursicherung gemäß Datenblatt. Überprüfen Sie nach einem möglichen Kurzschluss die ordnungsgemäße Funktion.

Was ist die maximale Reichweite dieses Schalters?

Die maximale Reichweite beträgt 80 mm mit einem 80 mm Wabenreflektor. Die genaue Reichweite ist auf dem Geräteetikett angegeben.

Wie kann ich die Zelle sperren oder entsperren?

Drücken Sie den Taster 10 Sekunden lang. Nach 2 Sekunden blinkt die LED schnell, dann langsam für etwa 8 Sekunden. Wenn die LED erlischt, ist die Zelle gesperrt. Zum Entsperren drücken Sie erneut 10 Sekunden lang, bis die LED erlischt.

Welches Zubehör wird für den Betrieb benötigt?

Ein Wabenreflektor oder ein Reflexklebeband ist erforderlich, damit die Zelle Objekte erkennt. Befestigen Sie den Reflektor gegenüber der Zelle, der Lichtfleck muss ihn treffen.

Wie warte ich den IFM OG0032 Schalter?

Reinigen Sie die Linsen regelmäßig mit einem weichen, trockenen Tuch. Verwenden Sie keine Lösungsmittel oder scheuernde Mittel, die das Plastik beschädigen könnten.

Welche Sicherheitsvorkehrungen sind zu beachten?

Trennen Sie immer die Stromversorgung, bevor Sie das Gerät anschließen oder trennen. Verwenden Sie eine geeignete Miniatursicherung zum Schutz des Stromkreises. Überprüfen Sie nach einem Kurzschluss die ordnungsgemäße Funktion.

Arbeitet die Zelle im Hell- oder Dunkelmodus?

Das hängt von der Version ab. Im Hellmodus (Schließer) wird der Ausgang geschaltet, wenn Licht empfangen wird (kein Objekt). Im Dunkelmodus (Öffner) wird der Ausgang geschaltet, wenn das Licht unterbrochen wird (Objekt vorhanden). Überprüfen Sie das Etikett Ihres Modells.

Was tun, wenn die LED überhaupt nicht leuchtet?

Überprüfen Sie zuerst den elektrischen Anschluss (brauner und blauer Draht) und das Vorhandensein von Spannung. Stellen Sie sicher, dass der Reflektor richtig positioniert ist. Wenn die LED aus bleibt, ist die Zelle möglicherweise defekt oder im Sperrmodus. Versuchen Sie, das Gerät mit einem langen Druck von 10 Sekunden zu entsperren.

BEDIENUNGSANLEITUNG OG0032 IFM

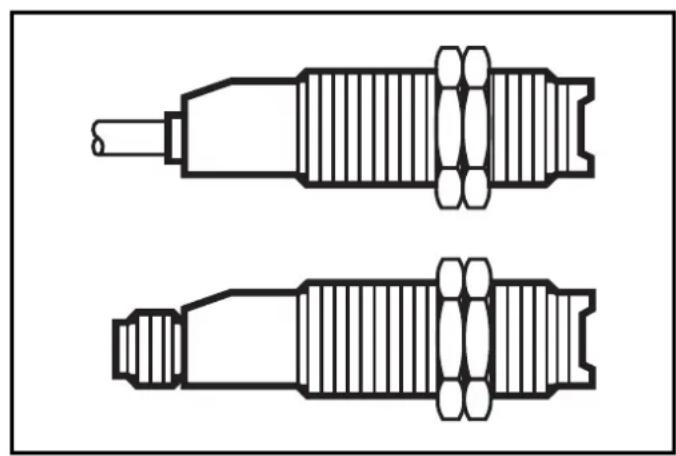

Reflexlichtschranke Retro-reflective sensor Système réflex

OG

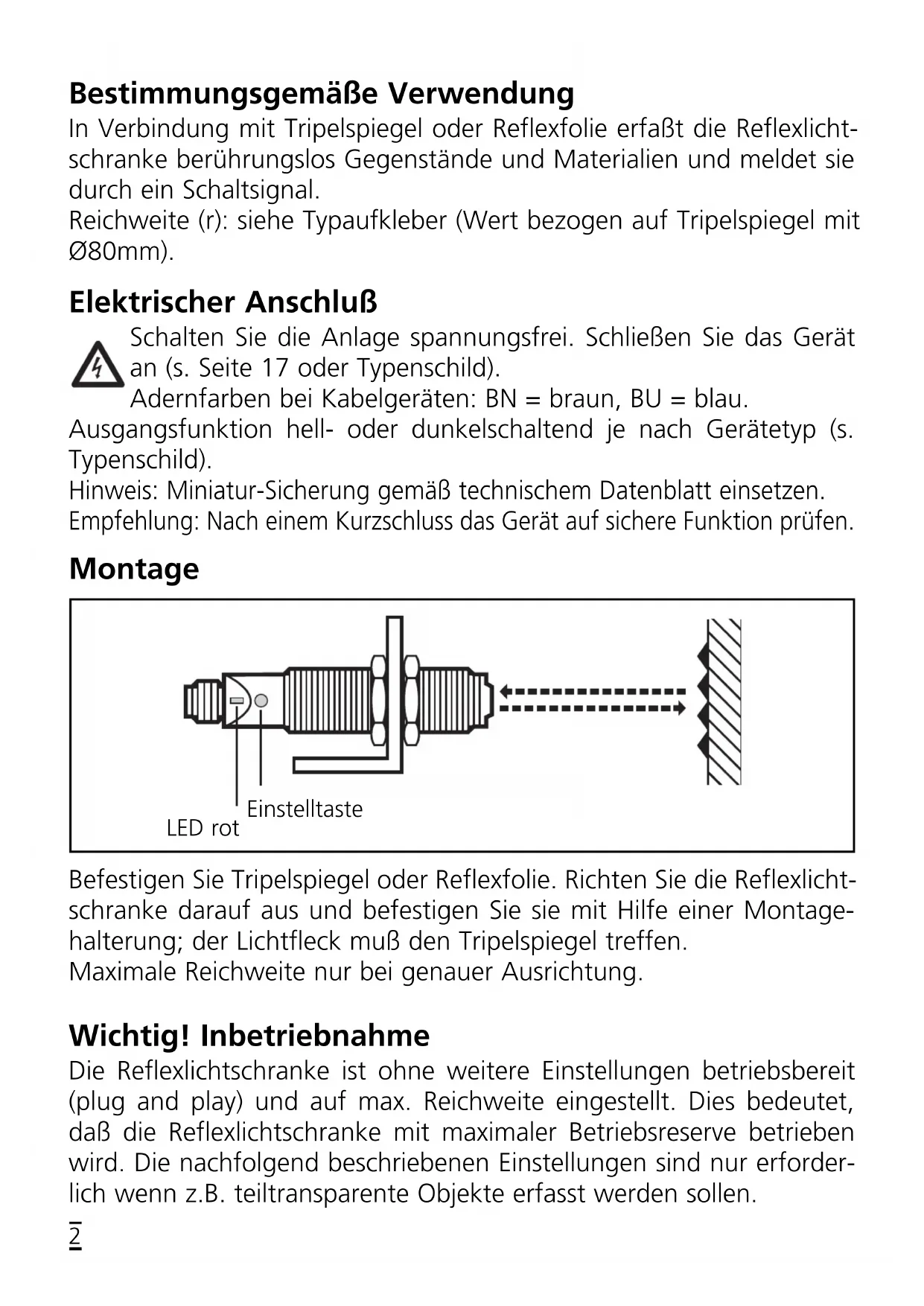

Bestimmungsgemäß Verwendung

In Verbindung mit Tripelspiegel oder Reflexfolie erfasst die Reflexlichtscharne berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

Reichweite (r): siehe Typaufkleber (Wert bezogen auf Tripelspiegel mit 080mm).

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät an (s. Seite 17 oder Typenschild).

Adernfarben bei Kabelgeräten: BN = braun, BU = blau.

Ausgangsfunktion hell- oder dunkelschaltend je nach Gerätotyp (s. Typenschild).

Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einsetzen.

Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen.

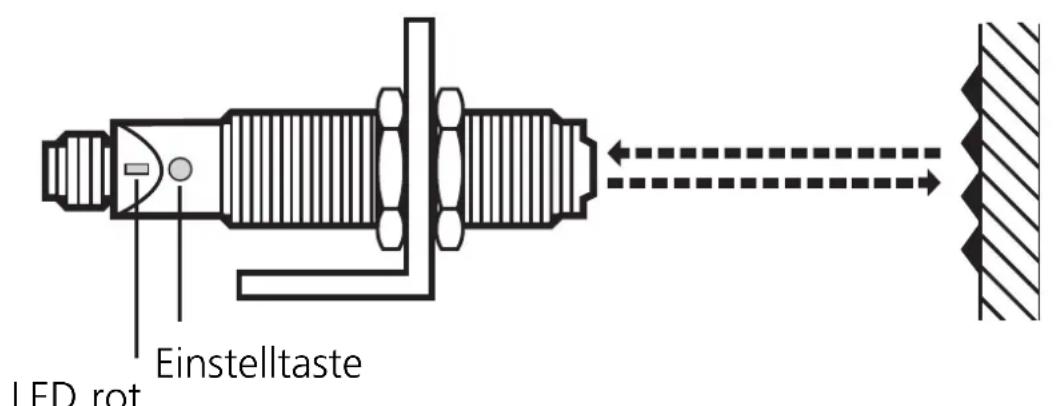

Montage

Befestigen Sie Tripelspiegel oder Reflexfolie. Richten Sie die Reflexlichtscheranke darauf auf aus und befestigen Sie sie mit Hilfe einer Montagehalterung; der Lichtfleck muß den Tripelspiegel treffen.

Maximale Reichweite nur bei genauer Ausrichtung.

Wichtig! Inbetriebnahme

Die Reflexlichtschranke ist ohne weitere Einstellungen betriebsbereit (plug and play) und auf max. Reichweite eingestellt. Dies bedeutet, daß die Reflexlichtschranke mit maximaler Betriebsreserve betrieben wird. Die nachfolgend beschrieben Einstellungen sind nur erforderlich wenn z.B. teiltransparente Objekte erfasst werden sollen.

Einstellen der Empfindlichkeit bei stillstehenden Objekten

1	Gerät in den Programmiermodus schalten. Drücken Sie ca. 2s, bis die LED blinkt.
	Die LED beginnnt Schnell zu blinken. Sobald die LED langsam blinkt ist das Gerät im Programmiermodus.

2	Empfindlichkeit mit Objekt einstellen. Drücken Sie 1 mal.
	Während des ersten Meßdurchgangs erlischt die LED. Sobald die LED langsam blinkt ist das Gerät wieder im Programmiermodus.

3	Empfindlichkeit ohne Objekt einstellen. Drücken Sie 1 mal.
	Während des zweiten Meßdurchgangs erlischt die LED. War die Programmierung erfolgreich, befindet sich das Gerät nun im normalen Betriebsmodus.

Einstellungen 2 und 3 können auch in umgekehrter Reihenfolge erfolgen.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell-signal und Dunkelsignal sind annahernd gleich stark) blinkt die LED nach Schritt 3 für ca. 2s. Danach gibt das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen der Empfindlichkeit bei bewegten Objekten

1	Gerät in den Programmiermodus schalten. Drücken Sie ca. 2s, bis die LED blinkt.
	Die LED beginnnt schnell zu blinken. Sobald die LED langsam blinkt ist das Gerät im Programmiermodus.

2	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen. Drücken Sie 1 mal.
	Während des ersten Meßdurchgangs erlischt die LED. Sobald die LED langsam blinkt ist das Gerät wieder im Programmiermodus.

3	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen. Drücken Sie 1 mal.
	Während des zweiten Meßdurchgangs erlischt die LED. War die Programmierung erfolgreich, befindet sich das Gerät nun im normalen Betriebsmodus.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell-signal und Dunkelsignal sind annahernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach gibt das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Wird die Einstelltaste während der Programmierung 15 min. nicht betätiggt gehen das Gerät automatisch mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Wärend des gesamten Programmiervorgangs ist der Ausgang des Gerätes durchgeschaltet!

Einstellen maximaler Empfindlichkeit

• Gehen Sie in den Programmiermodus (s. Schritt 1).
• Richten Sie das Gerät so aus, daß kein Licht reflektiert wird.
• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

Verriegeln / Entriegeln

Drücken Sie 10s lang.

Die rote LED beginnnt nach 2s schnell zu blinken. Danach blinkt die LED ca. 8s lang-sam. Nach dem Verlösen der LED ist das Gerät verriegelt.

Drücken Sie 10s lang.

→

Nach 10s erlischt die LED, die Verriegelung ist aufgehoben.

Betrieb

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LED und durch Ausgang.

Hellschaltende Geräte (Öffner)

Das Gerät empfängt vom Tripelspiegel reflektiertes Licht → LED leuchtet, Ausgang geschaltet: kein Objekt erkannt (sicherer Bereich).

Das Gerät empfängt vom Tripelspiegel reflektiertes Licht → LED blinkt (1 Hz), Ausgang geschaltet: kein Objekt erkannt (unsicherer Bereich).

Das Gerät empfängt vom Tripelspiegel kein reflektiertes Licht → LED aus, Ausgang nicht geschaltet: Objekt erkannt.

Dunkelschaltende Geräte (Schließer)

Das Gerät empfängt vom Tripelspiegel kein reflektiertes Licht → LED leuchtet, Ausgang geschaltet: Objekt erkannt (sicherer Bereich).

Das Gerät empfängt sehr weniger vom Tripelspiegel reflektiertes Licht → LED blinkt (1 Hz), Ausgang geschaltet: Objekt erkannt (unsicherer Bereich).

Das Gerät empfängt vom Tripelspiegel reflektiertes Licht → LED aus, Ausgang nicht geschalte: kein Objekt erkannt.

Wartung

Halten Sie die Linsen des Geräts von Verschmutzungen frei.
Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die die Kunststofflinsen beschädigen konnten.

Anschlußschema / Wiring / Schéma de branchement
