Type de produit	Cellule réflex
Marque	IFM
Modèle	OG0032
Catégorie	Commutateur
Portée avec réflecteur nid d'abeille	80 mm (valeur de référence)
Raccordement électrique	2 fils : brun (BN) et bleu (BU)
Fonction de sortie	Éclairement (normalement fermé) ou obscurcissement (normalement ouvert) selon version
Mode de fonctionnement	Plug and play, réglage de sensibilité programmable
Indicateur LED	LED rouge (allumée, éteinte ou clignotante selon état)
Réglage de sensibilité - objets statiques	Appui long 2s pour programmation, puis mesures avec/sans objet
Réglage de sensibilité - objets mobiles	Laisser passer au moins deux objets dans la zone de détection
Blocage / déblocage	Appui de 10s pour bloquer ou débloquer la cellule
Entretien	Nettoyer les lentilles avec un chiffon doux, sans solvants ni produits agressifs
Sécurité	Mettre l'installation hors tension avant raccordement ; utiliser un fusible miniature
Accessoires recommandés	Réflecteur nid d'abeille ou bande adhésive réflex
Informations générales	Détection sans contact d'objets et matières ; programmation automatique si inactive 15 min

FOIRE AUX QUESTIONS - OG0032 IFM

Comment régler la sensibilité du commutateur IFM OG0032 ?

Pour régler la sensibilité, appuyez sur le bouton poussoir pendant environ 2 secondes jusqu'à ce que la LED clignote. En mode programmation, effectuez les mesures avec et sans objet (ou avec objets mobiles) en appuyant une fois à chaque étape. La cellule revient automatiquement en mode normal après programmation réussie.

Que faire si la LED clignote lentement après un réglage ?

Un clignotement lent après l'étape 3 indique que la programmation a échoué (signaux trop similaires). La cellule conserve alors ses réglages précédents. Recommencez la procédure en ajustant l'orientation ou la distance.

Comment raccorder électriquement le OG0032 ?

Débranchez l'alimentation avant tout raccordement. Utilisez les fils brun (BN) pour le positif et bleu (BU) pour le négatif. Installez un fusible miniature conformément à la fiche technique. Vérifiez le bon fonctionnement après un court-circuit éventuel.

Quelle est la portée maximale de ce commutateur ?

La portée maximale est de 80 mm avec un réflecteur nid d'abeille de 80 mm. La portée exacte est indiquée sur l'étiquette de l'appareil.

Comment bloquer ou débloquer la cellule ?

Appuyez sur le bouton poussoir pendant 10 secondes. Après 2 secondes, la LED clignote rapidement, puis lentement pendant environ 8 secondes. Quand la LED s'éteint, la cellule est bloquée. Pour débloquer, refaites un appui de 10 secondes jusqu'à extinction de la LED.

Quels accessoires sont nécessaires pour le fonctionnement ?

Un réflecteur nid d'abeille ou une bande adhésive réflex est nécessaire pour que la cellule détecte les objets. Fixez le réflecteur en face de la cellule, le spot lumineux doit le toucher.

Comment entretenir le commutateur IFM OG0032 ?

Nettoyez régulièrement les lentilles avec un chiffon doux et sec. N'utilisez pas de solvants ou de produits abrasifs qui pourraient endommager le plastique.

Quelles sont les précautions de sécurité à respecter ?

Coupez toujours l'alimentation avant de raccorder ou de déconnecter l'appareil. Utilisez un fusible miniature adapté pour protéger le circuit. Après un court-circuit, vérifiez le bon fonctionnement.

La cellule fonctionne-t-elle en mode éclairement ou obscurcissement ?

Cela dépend de la version. En mode éclairement (normalement fermé), la sortie est commutée quand la lumière est reçue (pas d'objet). En mode obscurcissement (normalement ouvert), la sortie est commutée quand la lumière est interrompue (objet présent). Vérifiez l'étiquette de votre modèle.

Que faire si la LED ne s'allume pas du tout ?

Vérifiez d'abord le raccordement électrique (fils brun et bleu) et la présence de tension. Assurez-vous que le réflecteur est correctement positionné. Si la LED reste éteinte, la cellule est peut-être défectueuse ou en mode blocage. Essayez de débloquer l'appareil avec un appui long de 10 secondes.

MODE D'EMPLOI OG0032 IFM

efector20

Fonctionnement et caractéristiques

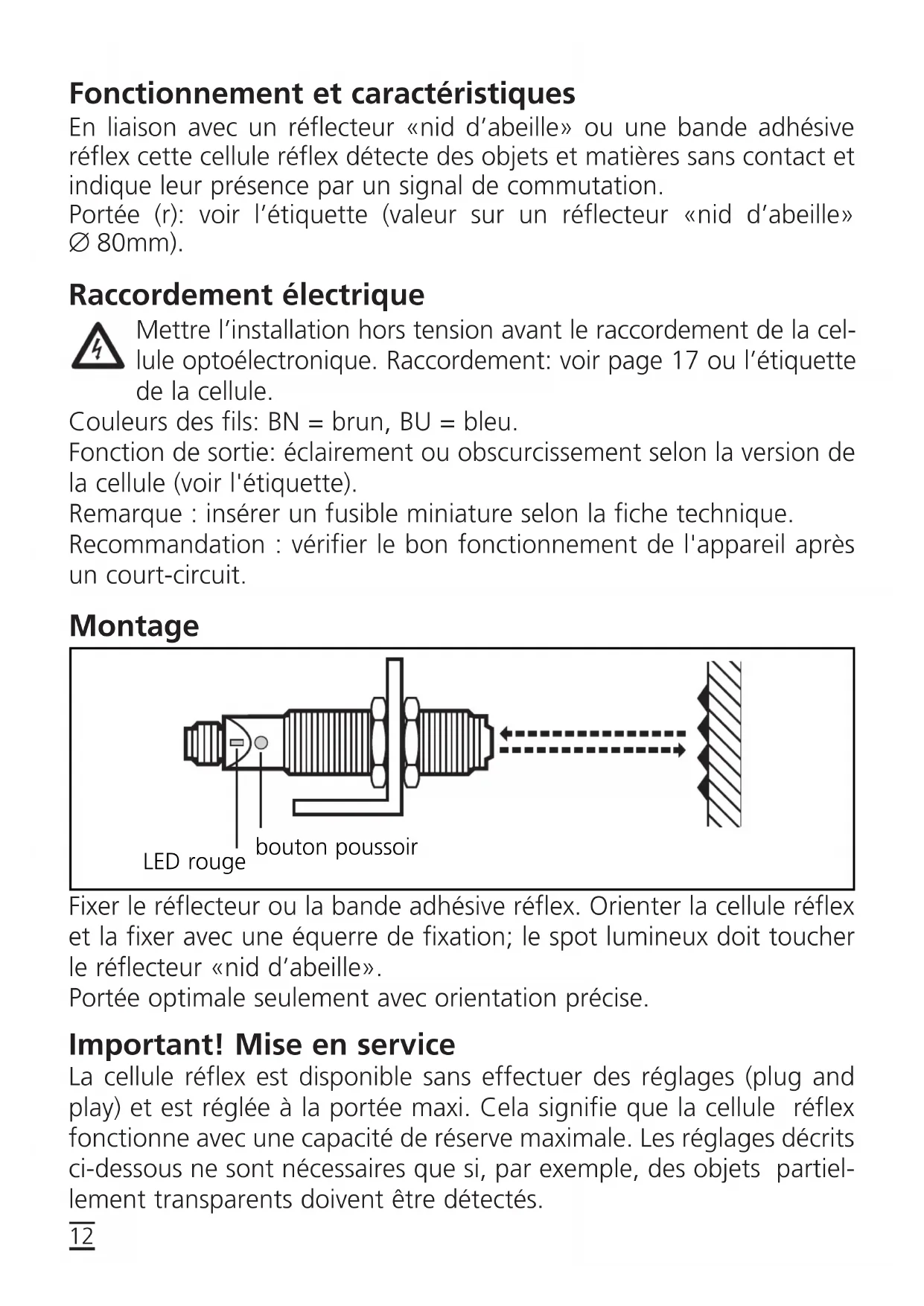

En liaison avec un reflecteur «nid d'abeille» ou une bande adhésive réflex, cette cellule réflex détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

Portée (r): voir l'étiquette (valeur sur un reflecteur «nid d'abeille» 80mm

Raccordement électrique

Mettre l'installation hors tension avant le raccordement de la cellule optoelectronique. Raccordement : voir page 17 ou l'étiquette de la cellule.

Couleurs des fils: BN = brun, BU = bleu.

Fonction de sortie: éclairage ou obscurcissement selon la version de la cellule (voir l'étiquette).

Remarque : insérer un fusible miniature selon la fiche technique.

Recommandation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

Montage

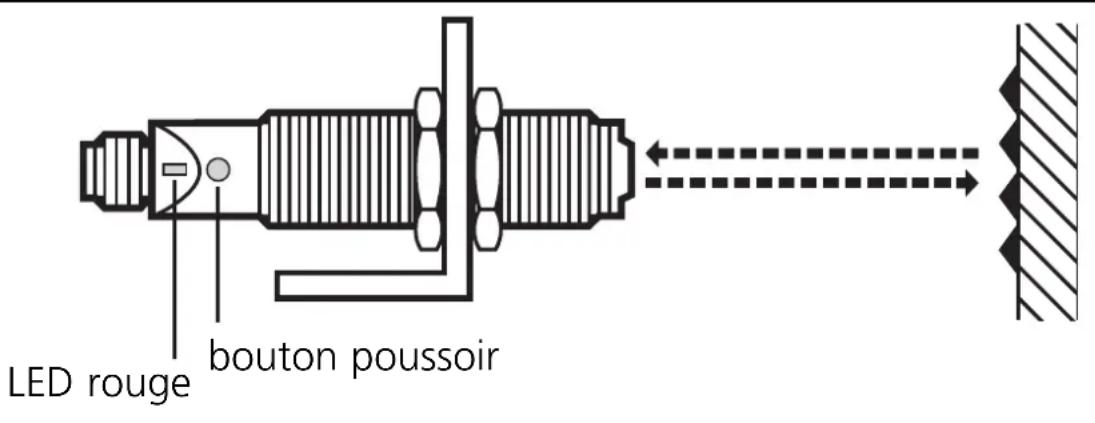

Fixer le réflecteur ou la bande adhésive réfléx. Orienter la cellule réfléx et la fixer avec une équerre de fixation; le spot lumineux doit toucher le réflecteur «nid d'abeille».

Portée optimale seulement avec orientation précise.

Important! mise en service

La cellule réflex est disponible sans effectuer des réglages (plug and play) et est réglée à la portée maxi. Cela signifie que la cellule réflex fonctionne avec une capacité de réserve maximale. Les réglages décrits ci-dessous ne sont nécessaires que si, par exemple, des objets partiellement transparents doivent être détectés.

Réglage de la sensibilité en cas d'objets statiques

1	Activer le mode programmation de la cellule. Appuyer pendant env. 2s jusqu'à ce que la LED clignote.
	La LED commence à clignoter rapidement. Dès que la LED clignote lentement, la cellule est en mode programmation.

2	Régler la sensibilité avec l'objet. Appuyer une fois.
	La LED s'éteint lors de la première mesure. Dès que la LED clignote len-temment, la cellule est de nouveau en mode programmation.

3	Régler la sensibilité sansobjet. Appuyer une fois.
	La LED s'éteint lors de la seconde mesure. Si la pro- grammation est réussie, la cellule estMAINANT dans le mode de fonctionnement normal.

Vous pouvez également procéder dans l'ordre inverse : mesurer d'abord sans objet, ensuite avec l'objet.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED clignote après l'étape 3 pendant env. 2s. Ensuite, la cellule passe au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité en cas d'objets mobiles

1	Activer le mode programmation de la cellule. Appuyer pendant env. 2s jusqu'à ce que la LED clignote.
	La LED commence à clignoter rapidement. Dès que la LED clignote lentement, la cellule est en mode programmation.

2	Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détction de l'optique. Appuyer une fois.
	La LED s'éteint lors de la première mesure. Dès que la LED clignote lentement, la cellule est de nouveau en mode programmation.

3	Durant la mesure (env. 1s) faisser passer au moins deux objets à travers la zone de détction de l'optique. Appuyer une fois.
	La LED s'éteint lors de la seconde mesure. Si la programmation est réussie, la cellule est maintainant dans le mode de fonctionnement normal.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Si le bouton-poussoir n'est pas appuyé pendant 15 minutes lors de la programmation, la cellule passe automatiquement au mode de fonctionnement sans changer la sensibilité.

La sortie de la cellule est commutée pendant toute la programmation !

Réglage de la sensibilité maximale

• Passer au mode programmation (étape 1).
• Orienter la cellule afin que la lumière ne soit pas refléchie.
• Appuyer sur le bouton de réglage deux fois (voir étapes 2 et 3).

Blocage / déblocage

Appuyer pendant 10s.

→

Après 2s la LED rouge commence à clignoter rapidement. Puis, la LED clignote lentement pendant environ 8s. Quand la LED s'éteint, la cellule est bloquée.

Appuyer pendant 10s.

→

Après 10s la LED s'éteint, le blocage est annulé.

Fonctionnement

Vérifier le bon fonctionnement de la cellule. Indication par LED et par la sortie.

Cellules avec mode éclairement (normalement fermé)

La cellule reçoit la lumière réfléchie sur le réflecteur "nid d'abeille" → La LED est allumée, la sortie est commutée: pas d'objet détecté (zone sûre).

La cellule reçoit la lumière réfléchie sur le reflecteur "nid d'abeille" → La LED clignote (1 Hz), la sortie est commutée: pas d'objet détecté (zone non sûre).

La cellule ne reçoit pas de lumière réfléchie sur le reflecteur "nid d'abeille" → La LED est éteinte, la sortie n'est pas commutée: objet détecté.

Cellules avec mode obscurcissement (normalement ouvert)

La cellule ne reçoit pas de lumière réfléchie sur le reflecteur "nid d'abeille" → La LED est allumée, la sortie est commutée: objet présent (zone sûre).

La cellule reçoit très peu de lumière réfléchie sur le reflecteur "nid d'abeille" → La LED clignote (1 Hz), la sortie est commutée: objet présent (zone non sûre).

La cellule reçoit la lumière réfléchie sur le reflecteur "nid d'abeille" → La LED est éteinte, la sortie n'est pas commutée: pas d'objet détecté.

Entretien

Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient abîmer les lentilles en plastique.

Détecteur avec câble

Sensor mit Steckverbindung Sensor with connector Détecteur avec connecteur
