Produkttyp	Absolut-Encoder
Marke	IFM
Modell	RN1202
Kategorie	Schalter
Spannungsversorgung	5 V DC
Max. Drehzahl	10.000 U/min
Max. Drehzahl für absolute Position	6.000 U/min
Wellentyp	Vollwelle oder Hohlwelle
Montage Hohlwelle	Wellentiefe: 10 mm min., 19 mm max.
Elektrischer Anschluss	17-poliger Stecker (Pinbelegung siehe Anleitung)
Inkrementalsignale	TTL-kompatibel
Datenausgabe	Synchronserie, TTL-Signale
Schnittstelle	RS-485
Max. Kabellänge	100 m
Betriebstemperatur	Nicht spezifiziert, Schätzung: -20 °C bis +70 °C
Schutzart	Nicht spezifiziert, Schätzung: IP65
Hauptfunktionen	Drehzahl- und Winkelmessung, Datenübertragung
Wartung und Reinigung	Keine abrasiven Werkzeuge verwenden, Stöße auf die Welle vermeiden
Sicherheit	Anlage vor Anschluss oder Demontage spannungsfrei schalten
Ersatzteile und Reparierbarkeit	Nicht spezifiziert, IFM-Kundendienst kontaktieren

Häufig gestellte Fragen - RN1202 IFM

Wie installiere ich den Encoder RN1202 auf einer Vollwelle?

Verwenden Sie den Befestigungsflansch E60034. Bei Messung mit Ritzel und Zahnstange montieren Sie den Flansch auf einer federnden Basis. Für ein Messrad befestigen Sie den Encoder und das Rad an einem flexibel montierten Arm.

Wie installiere ich den Encoder auf einer Hohlwelle?

Schrauben Sie die Spannmutter ab, setzen Sie den Encoder auf die Welle (Tiefe 10 bis 19 mm), befestigen Sie die Stator-Kupplung mit vier M3-Schrauben und ziehen Sie die Mutter wieder fest.

Welche Spannungsversorgung wird benötigt?

Der Encoder benötigt eine Spannungsversorgung von 5 V DC. Stellen Sie sicher, dass die Quelle stabil und den Spezifikationen entsprechend ist.

Welche Ausgangssignale sind verfügbar?

Der Encoder liefert inkrementale Signale und synchrone serielle Daten TTL-kompatibel über eine RS-485-Schnittstelle. Die Pins sind im Anschlussplan aufgeführt.

Was ist die maximale Drehzahl?

Die maximale Drehzahl beträgt 10.000 U/min. Für absolute Positionsmessung ist sie auf 6.000 U/min begrenzt.

Wie führe ich den elektrischen Anschluss sicher durch?

Schalten Sie die Anlage vor dem Anschließen oder Trennen des Steckers spannungsfrei. Beachten Sie die in der Anleitung angegebene Pinbelegung.

Was ist die maximale Kabellänge?

Die maximale Länge des geschirmten Kabels beträgt 100 m. Installieren Sie es getrennt von Störquellen (Abstand >20 cm) und schließen Sie die Schirmung an Erde an.

Was tun bei Fehlfunktion?

Überprüfen Sie zuerst die Spannungsversorgung und die Anschlüsse. Wenn das Problem weiterhin besteht, konsultieren Sie die vollständige Anleitung oder wenden Sie sich an den IFM-Support.

Wie reinige ich den Encoder?

Reinigen Sie die Außenseite mit einem trockenen, weichen Tuch. Verwenden Sie keine Lösungsmittel oder abrasiven Werkzeuge, die die Welle beschädigen könnten.

Ist der Encoder mit Feldbussystemen kompatibel?

Ja, der RN1202 ist für Feldbus-Gateways ausgelegt. Er überträgt die Positionsdaten über eine serielle Schnittstelle.

BEDIENUNGSANLEITUNG RN1202 IFM

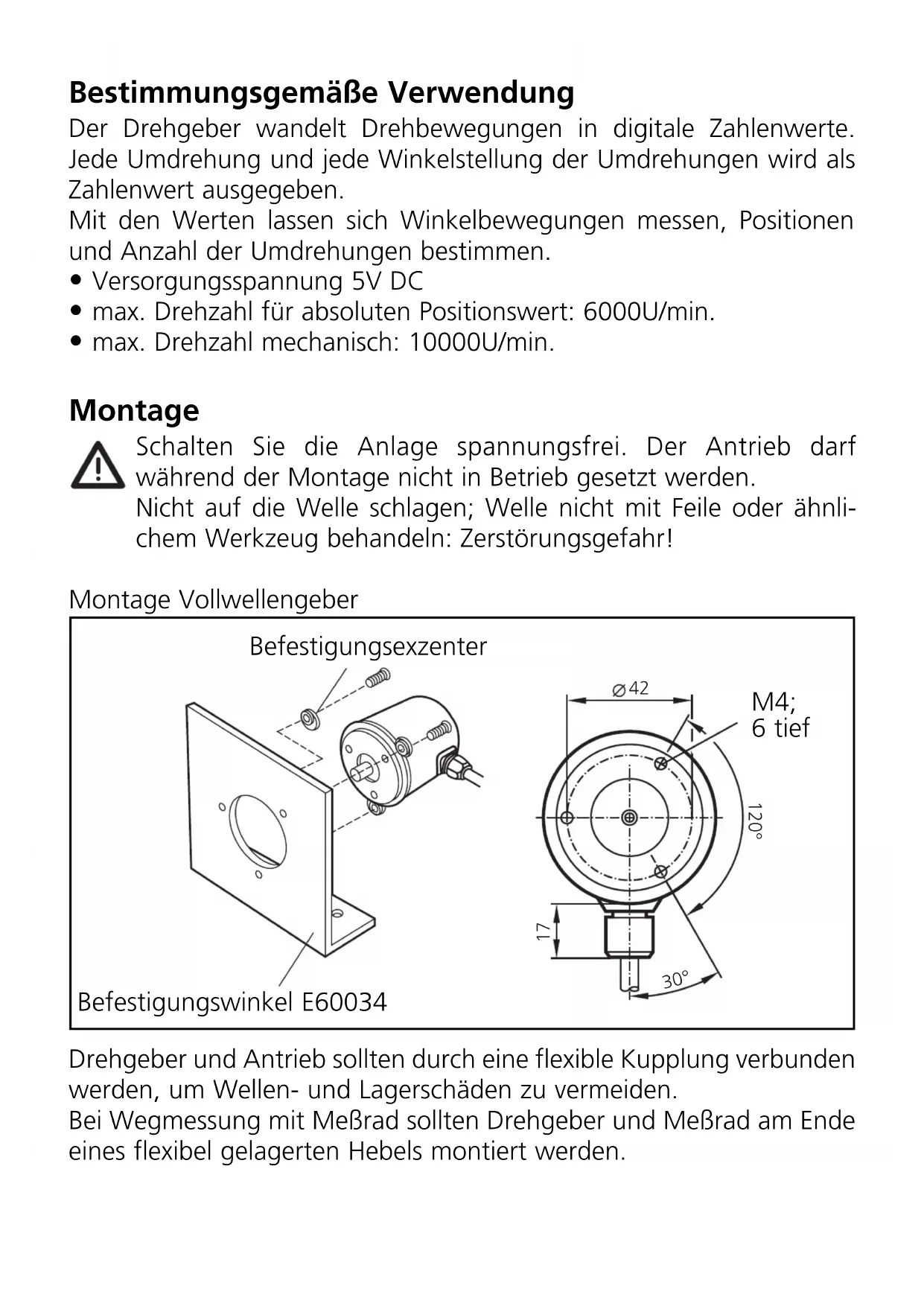

Bestimmungsgemäß Verwendung

Der Drehgeber wandelt Drehbewegungen in digitale Zahlenwerte. Jege Umdrehung und jeder Winkelstellung der Umdrehungen wird als Zahlenwert ausgegeben.

Mit den Werten setzen sich Winkelbewegungen messen, Positionen und Anzahl der Umdrehungen bestimmen.

• Versorgungsspannung 5V DC
• max. Drehzahl für absoluten Positionswert: 6000U/min.
• max. Drehzahl mechanisch: 10000U/min.

Montage

Schalten Sie die Anlage spannungsfrei. Der Antrieb damit während der Montage nicht in Betrieb gesetzt werden.

Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnlichem Werkzeug behandeln: Zerstörungsgefahr!

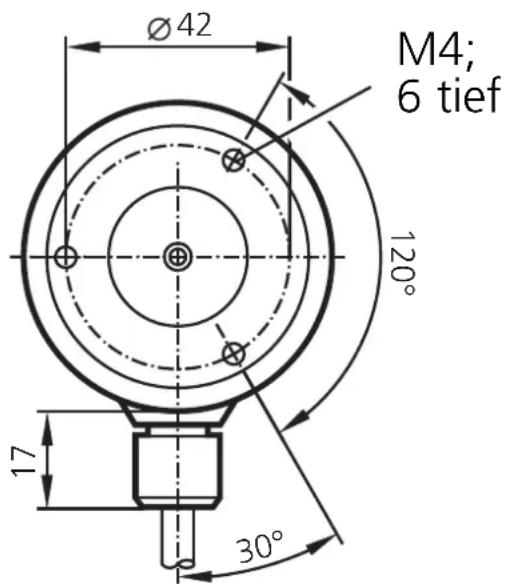

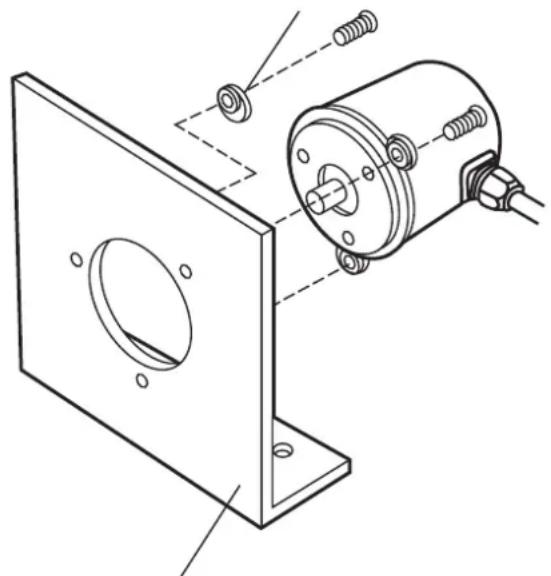

Montage Vollwellengeber

Befestigungsexzenter

Befestigungswinkel E60034

Drehgeber und Antrieb sollen durch eine flexible Kupplung verbunden werden, um Wellen- und Lagerschäden zu vermeiden.

Bei Wegmessung mit Meßrad sollenten Drehgeber und Meßrad am Ende eines flexibel gelagerten Hebels montiert werden.

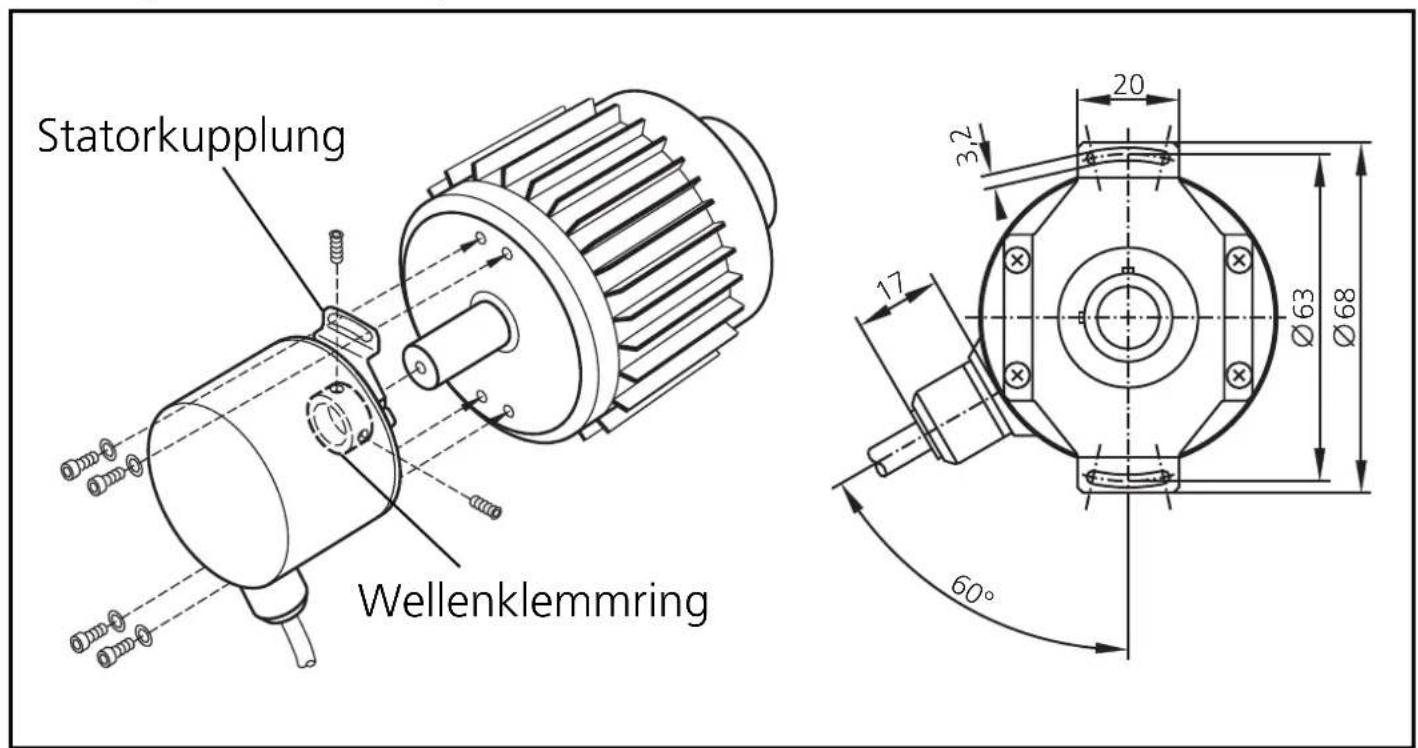

Montage Hohlwellengeber

1. Losen Sie die Schrauben zur Wellenklemmung.
2. Schieber den Drehgeber auf die Welle (min. 10mm, max. 19mm) und befestigen Sie die Statorkupplung durch vier Schrauben M3.
3. Ziehen Sie die Schrauben zur Wellenklemmung fest.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder Steckerverbindungen offen. Anschlußbelegung:

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5	Pin 6	Pin 7	Pin 8	Pin 9
	schwarz	plauot	weiß	grün	braun	braun/grün	violett	gelb
5V Sensor	n.c.	n.c.	0V Sensor	n.c.	n.c.	5V Up	Takt	Takt

Pin 10	Pin 11	Pin 12	Pin 13	Pin 14	Pin 15	Pin 16	Pin 17
weiß/ grün	Schirm	blau/ schwarz	rot/ schwarz	grau	grün/ schwarz	gelb/ schwarz	rosa
0V Un	Gehäuse	B (+)	B (-)	Datum	A (+)	A (-)	Daten

Veränderung mit abgeschirmtem Veränderungskabel; max. Länge 100m; getrennt von Störquellen verlegen (Mindestabstand ca. 20cm). Gehäuse von Drehgeber, Verbindungsstecker / Klemmkasten und Auswerteelektronik über den Schirm miteinander verbinden und erden.

Codesignal Dateneingang:
TTL-kompatible Signale Takt und Takt aus Treiber nach RS 485
Codesignal Datenausgang:
Synchron-serial, TTL-kompatible Signale Daten und Daten

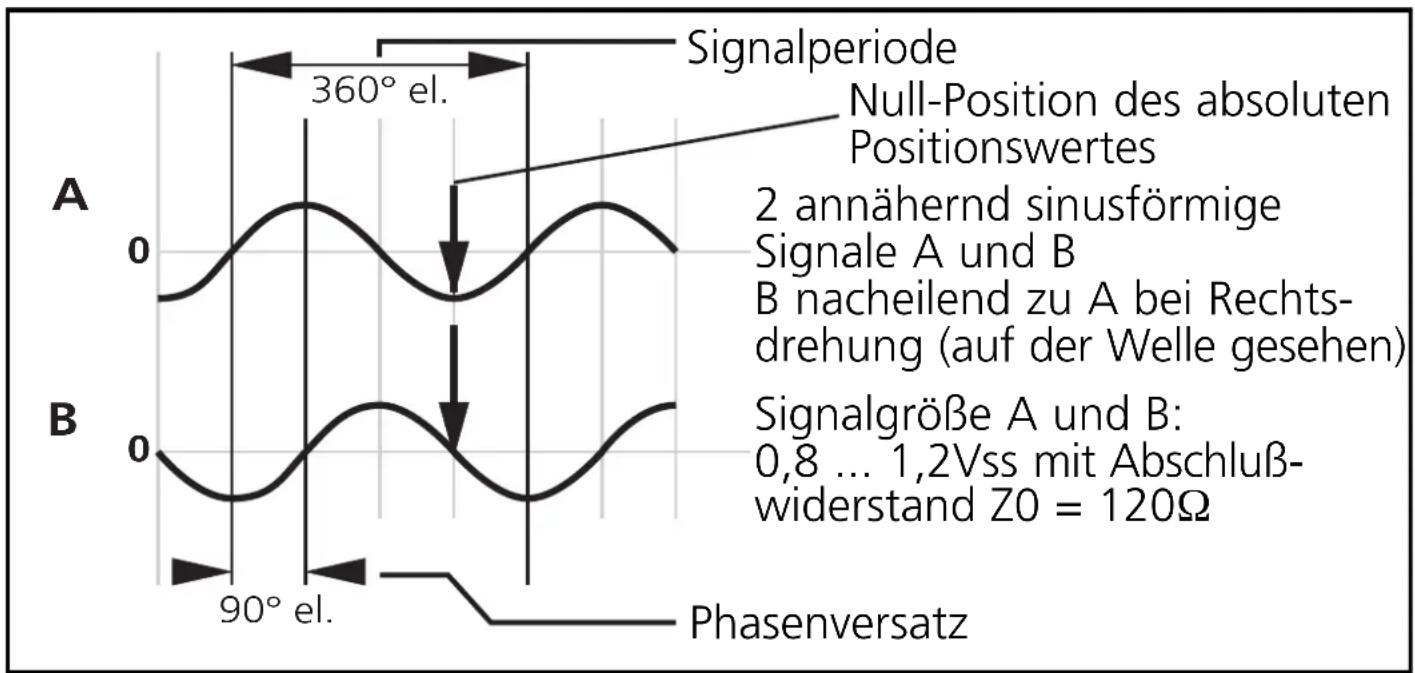

Inkrementalsignale
