Caractéristiques Techniques	Commutateur IFM RN1202, conçu pour des applications industrielles.
Type de Commutateur	Commutateur à action mécanique.
Applications	Utilisé pour le contrôle de machines et d'équipements dans divers secteurs industriels.
Alimentation	Compatible avec une large gamme de tensions d'alimentation.
Dimensions	Dimensions compactes pour une installation facile.
Matériaux	Fabriqué avec des matériaux robustes pour une durabilité accrue.
Maintenance	Entretien minimal requis, vérification régulière des connexions recommandée.
Sécurité	Conforme aux normes de sécurité en vigueur pour les équipements industriels.
Garantie	Garantie constructeur pour une tranquillité d'esprit.
Informations Générales	Produit fiable, idéal pour les environnements de travail exigeants.

FOIRE AUX QUESTIONS - RN1202 IFM

Comment installer le commutateur IFM RN1202 ?

Pour installer le commutateur IFM RN1202, assurez-vous de couper l'alimentation électrique. Connectez les fils selon le schéma fourni dans le manuel d'utilisation. Fixez le commutateur à un support solide et rétablissez l'alimentation.

Que faire si le commutateur ne fonctionne pas ?

Vérifiez d'abord que l'alimentation est correctement connectée et que le commutateur est sous tension. Assurez-vous également que les câbles sont en bon état et correctement branchés.

Comment régler la sensibilité du commutateur IFM RN1202 ?

La sensibilité du commutateur peut être ajustée à l'aide du potentiomètre intégré. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la sensibilité et dans le sens inverse pour la diminuer.

Le commutateur affiche une erreur, que faire ?

Si le commutateur affiche une erreur, consultez le manuel d'utilisation pour le code d'erreur spécifique. En général, un redémarrage de l'appareil peut résoudre certains problèmes temporaires.

Quelle est la plage de température de fonctionnement du IFM RN1202 ?

Le commutateur IFM RN1202 fonctionne généralement dans une plage de température de -25 °C à 70 °C.

Comment nettoyer le commutateur ?

Pour nettoyer le commutateur IFM RN1202, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager l'appareil.

Puis-je utiliser le commutateur à l'extérieur ?

Oui, le commutateur IFM RN1202 peut être utilisé à l'extérieur, à condition qu'il soit installé dans un endroit protégé des intempéries.

Comment puis-je contacter le support technique ?

Pour contacter le support technique, veuillez visiter le site web d'IFM et utiliser le formulaire de contact ou appeler le numéro de support indiqué dans le manuel d'utilisation.

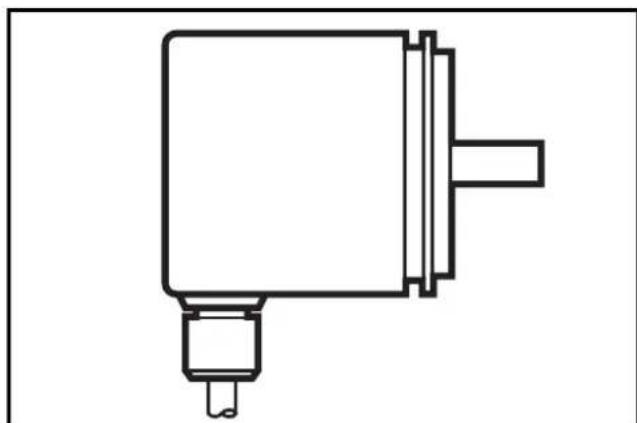

MODE D'EMPLOI RN1202 IFM

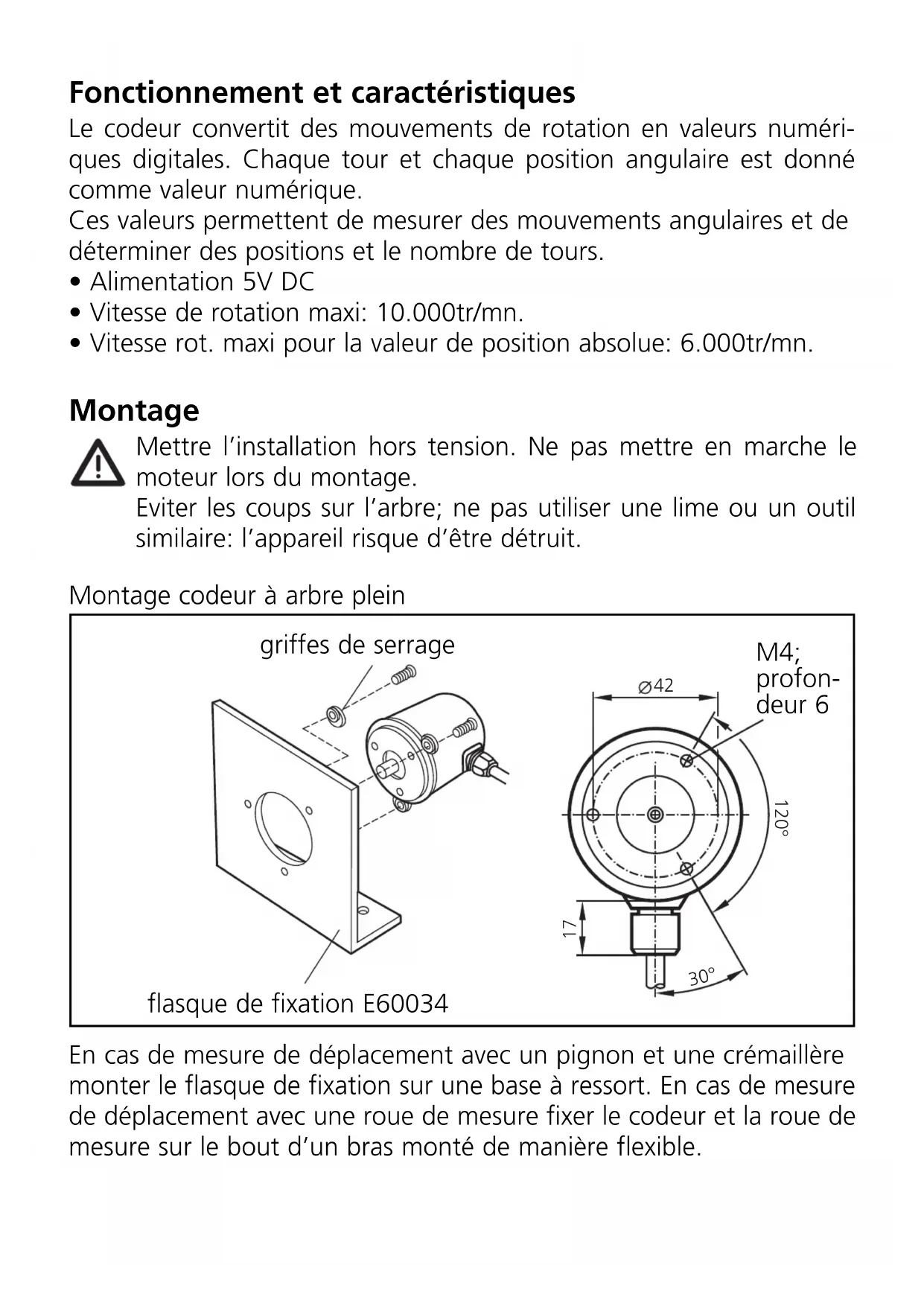

with resistor Z0 = 120Ω phase differenceFonctionnement et caractéristiques Le codeur convertit des mouvements de rotation en valeurs numéri- ques digitales. Chaque tour et chaque position angulaire est donné comme valeur numérique. Ces valeurs permettent de mesurer des mouvements angulaires et de déterminer des positions et le nombre de tours.

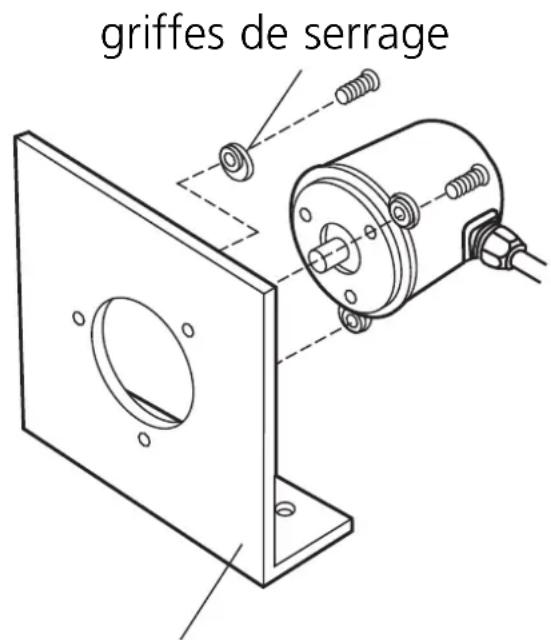

• Vitesse rot. maxi pour la valeur de position absolue: 6.000tr/mn. Montage Mettre l’installation hors tension. Ne pas mettre en marche le moteur lors du montage. Eviter les coups sur l’arbre; ne pas utiliser une lime ou un outil similaire: l’appareil risque d’être détruit. Montage codeur à arbre plein En cas de mesure de déplacement avec un pignon et une crémaillère monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure fixer le codeur et la roue de mesure sur le bout d’un bras monté de manière flexible.

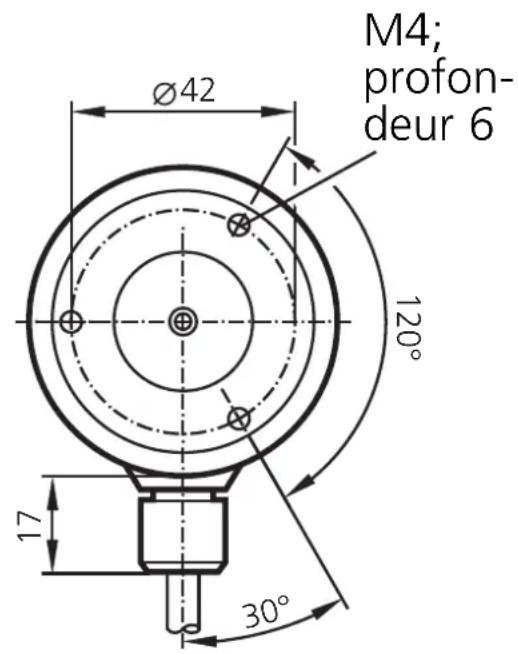

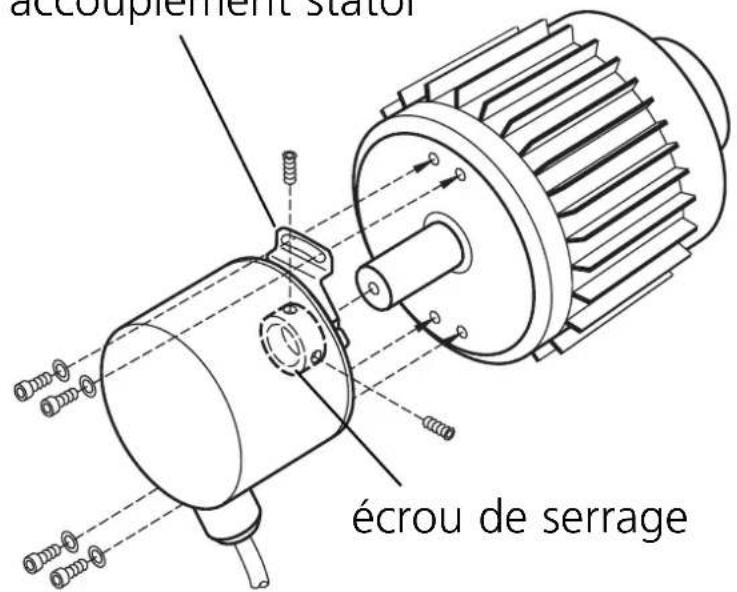

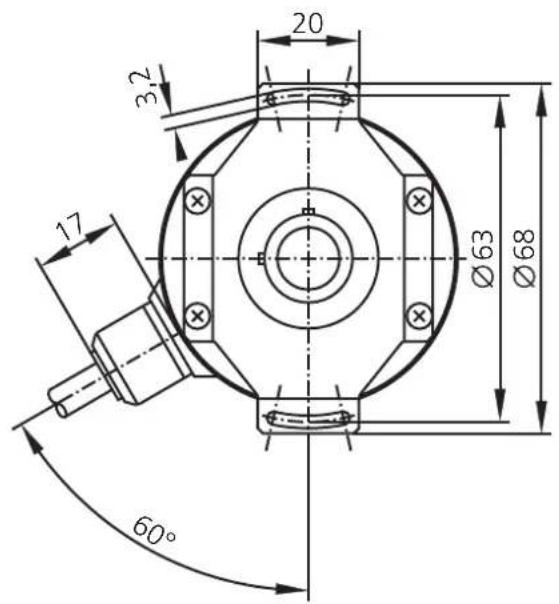

120° 30° griffes de serrage flasque de fixation E60034 M4; profon- deur 6Montage codeur à arbre creux

1. Dévisser l’écrou de serrage sur le codeur.

2. Introduire le codeur dans l’arbre (10mm au minimum; 19mm au

maximum) et fixer l’accouplement stator à l’aide de quatre vis M3.

3. Visser l’écrou de serrage.

Raccordement électrique Mettre l’installation hors tension avant le raccordement / débran- chement du raccordement par câble ou connecteur; raccordement:

3,2 accouplement stator écrou de serrage pin 1

capteur pin 2 noirbleu n.c. pin 3 rouge n.c. pin 4 blanc

capteur pin 5 vert n.c. pin 6 brun n.c. pin 7 brun/ vert

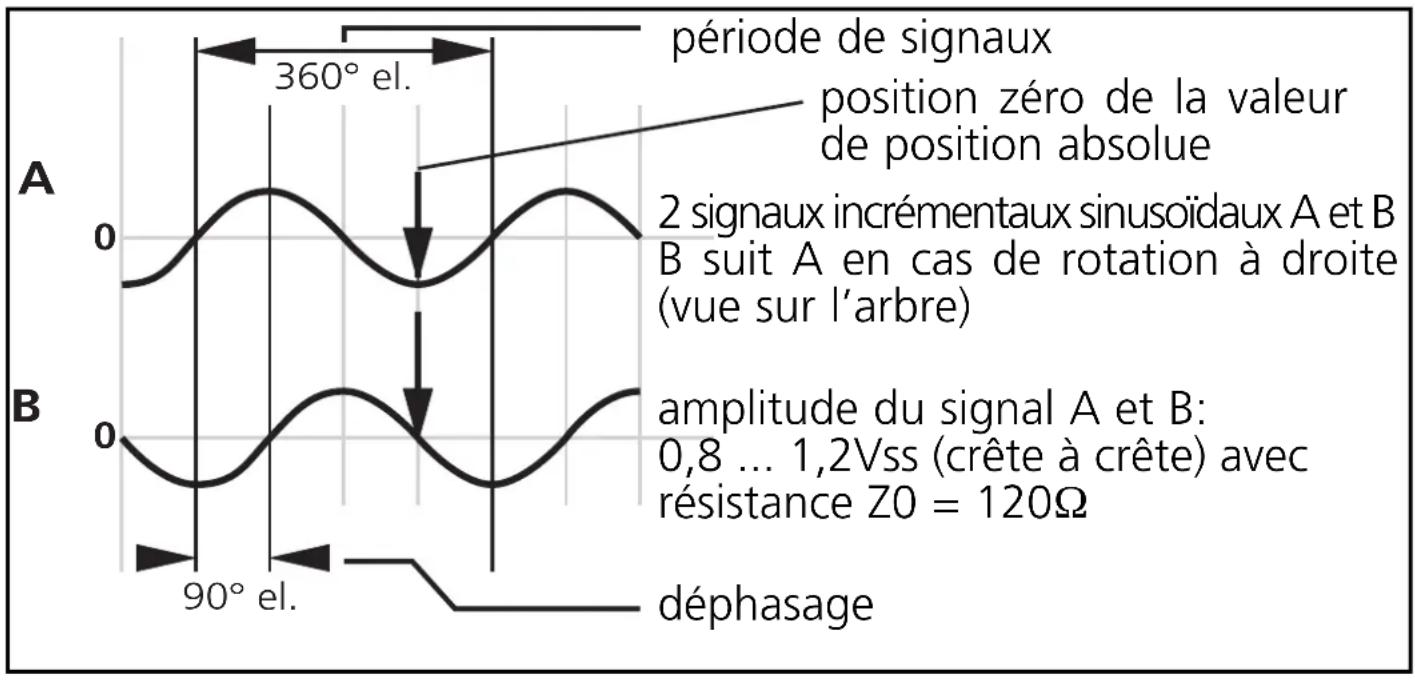

pin 11 blindage boîtier pin 12 bleu/ noir B (+) pin 13 rouge/ noir B (-) pin 14 gris données pin 15 vert/ noir A (+) pin 16 jaune/ noir A (-) pin 17 rose donnéesExtension par câble blindé; longueur maximale 100m; installer séparé- ment des sources parasites (distance minimale env. 20cm). Relier le boîtier du codeur, le connecteur / le bornier et l’électronique d’exploitation via le blindage et relier à la terre. Entrée des données: signaux compatibles TTL impulsion et impulsion transférés de l’amplifica- teur de ligne selon RS 485 Sortie des données: synchrone série, signaux compatibles TTL données et données Signaux incrémentaux 360° el. 90° el.

période de signaux position zéro de la valeur de position absolue 2 signaux incrémentaux sinusoïdaux A et B B suit A en cas de rotation à droite (vue sur l’arbre) amplitude du signal A et B: 0,8 ... 1,2Vss (crête à crête) avec résistance Z0 = 120Ω déphasage
