Type de produit	Amplificateur pour fibre optique / Commutateur
Marque	IFM
Modèle	OB5031 / efector200 OBF
Dimensions (approx.)	60 x 30 x 20 mm
Poids (approx.)	50 g
Alimentation	10-30 V DC
Fonctions principales	Détection sans contact d'objets et de matières, signal de commutation, réglage du seuil de commutation via bouton-poussoir
Sortie	PNP, normalement ouvert / fermé selon programmation
Indicateurs LED	Rouge (erreur, court-circuit, erreur interne), Jaune (état de commutation), Verte (disponibilité)
Raccordement électrique	Câble 3 fils : BN (brun) = +, BU (bleu) = -, BK (noir) = sortie
Programmation	Par branchement du fil de sortie selon schéma page 15 de la notice
Montage	Sur profilé normalisé (rail DIN) ou dispositif de montage
Fibres optiques compatibles	IFM forme FE-50 et FT-50-AAJ
Portée	Selon la fibre optique utilisée
Protection	IP65 (couvercle fermé)
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux. Ne pas utiliser de produits agressifs.
Sécurité	Mettre l'installation hors tension avant tout raccordement ou maintenance
Pièces détachées et réparabilité	Fibres optiques ifm FE-50 et FT-50-AAJ. Réparation par le fabricant uniquement.
Informations générales	Notice disponible en téléchargement gratuit au format PDF sur notice-facile.com

FOIRE AUX QUESTIONS - OB5031 IFM

Comment installer l'amplificateur OB5031 ?

Montez l'appareil sur un rail DIN ou un dispositif de montage. Insérez les fibres optiques dans les trous jusqu'à la butée et serrez la vis A. Raccordez l'alimentation selon les couleurs des fils : BN = brun (+), BU = bleu (-), BK = noir (sortie). Mettez l'installation hors tension avant le raccordement.

Quelle est la tension d'alimentation requise ?

L'alimentation doit être en courant continu de 10 à 30 V DC. Respectez la polarité : BN (brun) pour le positif, BU (bleu) pour le négatif.

Comment régler le seuil de commutation ?

Pour des objets en mouvement : appuyez sur le bouton jusqu'à ce que la LED rouge clignote, puis appuyez une fois pour chaque étape. Pour des objets fixes : placez l'objet dans le faisceau, appuyez, retirez l'objet, appuyez à nouveau. Les LED jaune et verte clignotent pendant la programmation.

Que signifient les différentes LED ?

LED rouge allumée : erreur de détection (mauvais réglage ou fibres encrassées). Clignotement rapide : court-circuit en sortie. Clignotement lent : erreur interne. LED jaune allumée : l'appareil est commuté. LED verte allumée : l'amplificateur est disponible.

Que faire si la LED rouge clignote après le réglage ?

Cela indique que le réglage du seuil de commutation n'a pas été possible (signaux objet et arrière-plan trop proches). L'appareil repasse en mode de fonctionnement sans modifier le seuil. Vérifiez l'encrassement des fibres ou la position de l'objet.

Comment nettoyer l'appareil et les fibres optiques ?

Utilisez un chiffon sec et non pelucheux pour nettoyer le boîtier. Pour les fibres, suivez les recommandations du fabricant. Évitez les solvants agressifs.

Quels types de fibres optiques sont compatibles ?

L'appareil est conçu pour les fibres optiques ifm de forme FE-50 (barrage) et FT-50-AAJ (réflexion directe). Utilisez exclusivement ces modèles pour garantir la portée et la performance.

Puis utiliser l'appareil en extérieur ?

Oui, l'indice de protection IP65 permet une utilisation en extérieur à condition que le couvercle soit bien fermé après les réglages. Évitez toute exposition prolongée à des projections d'eau ou à la poussière.

Comment changer la fonction de sortie (normalement ouvert / fermé) ?

La fonction de sortie se programme par branchement du fil de sortie (BK) selon le schéma fourni dans la notice (page 15 ou étiquette). Consultez la notice pour les détails de câblage.

Où trouver la notice complète de l'OB5031 ?

La notice est disponible gratuitement en téléchargement au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue en indiquant votre email.

MODE D'EMPLOI OB5031 IFM

Notice pour utiliser

efector200

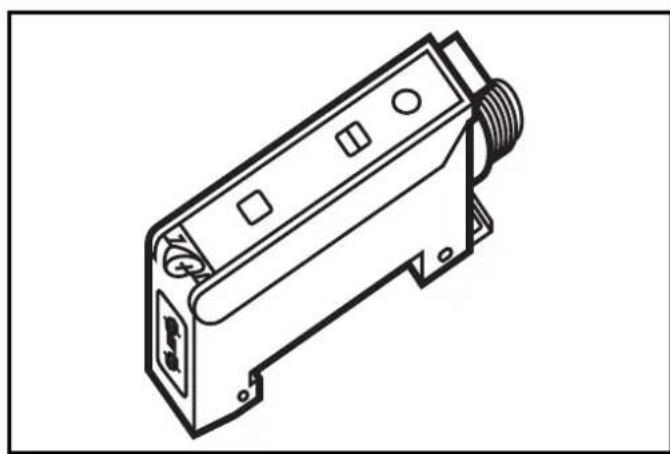

Amplificateur pour fibre optique

OBF

Fonctionnement et caractéristiques 11

Eléments de service et d'indication 11

Montage 12

Monter les fibres optiques 12

Raccordement électrique 12

Réglage du seuil de commutation 13, 14

Raccordement 15

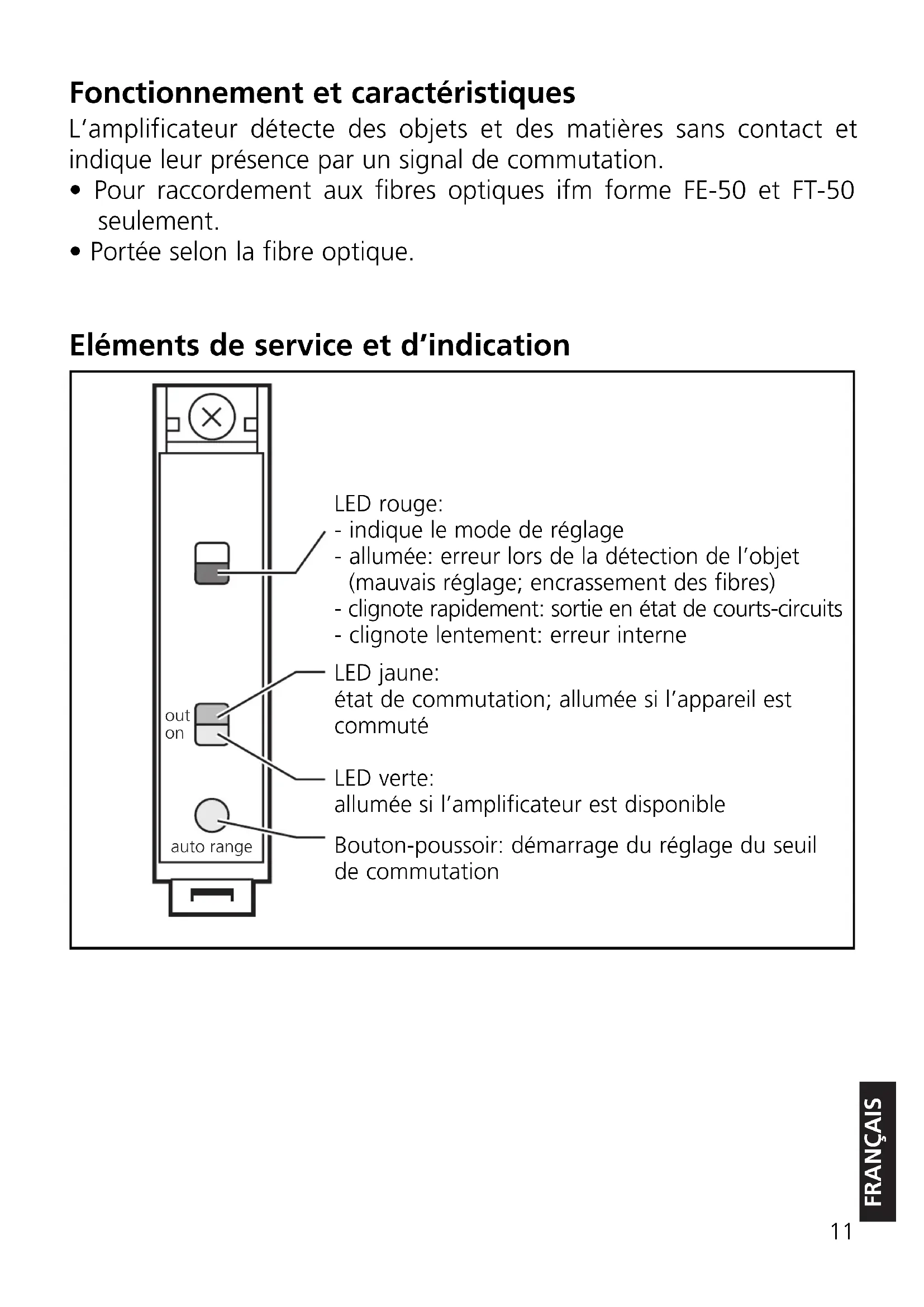

Fonctionnement et caractéristiques

L'amplificateur détecte des objets et des matières sans contact et indique leur présence par un signal de commutation.

• Pour raccordement aux fibres optiques ifm forme FE-50 et FT-50-AAJ.
• Portée selon la fibre optique.

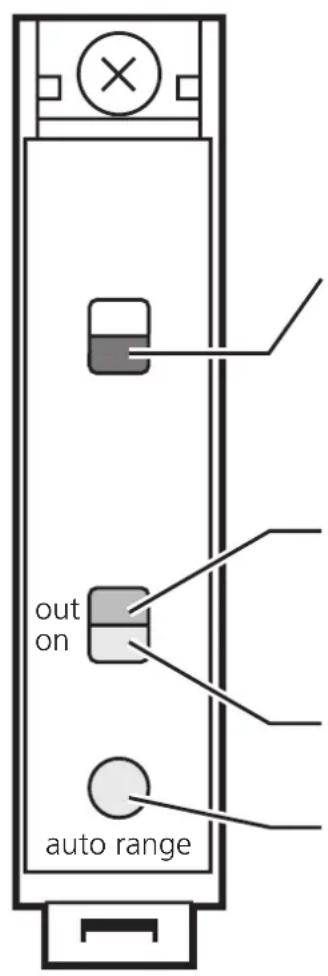

Éléments de service et d'indication

LED rouge:

• indique le mode de réglage
• allumée: erreur lors de la détection de l'objet (mauvais réglage; encrassement des fibres)
• clignote rapidement: sortie en état de court-circuit
• clignote lentement: erreur interne

LED jaune:

état de commutation ; allumée si l'appareil est commuté

LED verte:

Allumée si l'amplificateur est disponible

Bouton-poussoir : démarrage du réglage du seuil de commutation

Montage

Monter l'appareil sur un profilé normalisé (rail DIN) ou à l'aide d'un dispositif de montage.

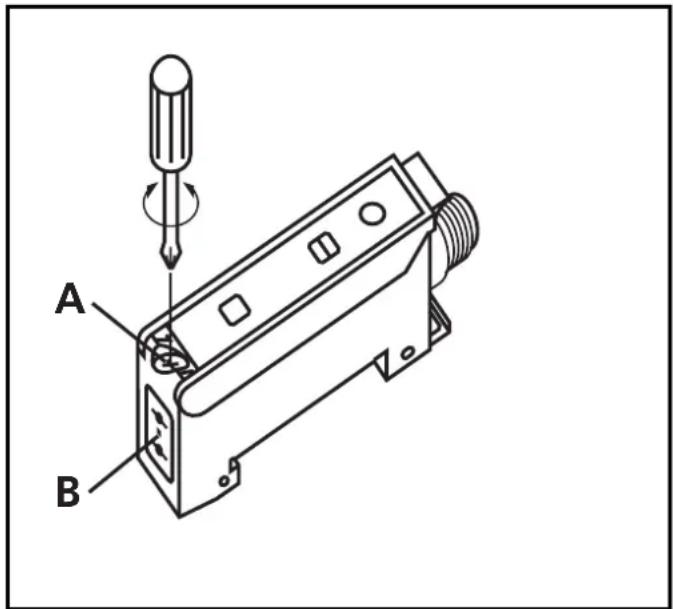

Monter les fibres optiques comme suit:

1. Dévisser la vis A.
2. Insérer les fibres optiques dans les trous de la cellule B jusqu'à la butée et les tenir.
3. Serrer la vis A.

Si les fibres optiques ne sont pas en butée, la portée est réduite.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement. Raccordement selon les indications de la dernière page ou selon l'étiquette.

• Couleurs des fils (pour les cellules avec raccordement par câble) : BN = brun, BU = bleu, BK = noir.
• Programmation de la fonction de sortie par branchement selon les indications de la page 15 ou selon l'étiquette.

Réglage du seuil de commutation (1)

• Des objets passent à travers le faisceau optique
• Fibre optique réflexion directe (FT...) et fibre optique barragée (FE...) La cellule détecte les signaux d'entrée de différentes intensités dans n'importe quel ordre et calcule le seuil de commutation optimal.

1

Faire passer les objets à travers le faiscau optique. Les LED jaune et verte clignotent alternatively (= la cellule est en mode programmation). Appuyer jusqu'à ce que la LED rouge clignote.

→

out on Les LED jaune et verte clignotent alternativement (= la cellule est en mode programmation).

2

Appuyer une fois.

→

Les LED jaune et vertes éteignent brièvement, ensuite elles clignotent de nouveau alternatively.

3

Appuyer une fois.

→

Les LED jaune et vertes éteignent brièvement, ensuite la LED vertes allume (= la cellule est en mode de fonctionnement).

Si le réglage du seuil de commutation n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étage de réglage no.

1. Ensuite la cellule passe en mode de fonctionnement sans changer le seuil de commutation.

Réglage du seuil de commutation (2)

• Objets immobiles
• Fibre optique réflexion directe (FT...) et fibre optique barragé (FE...) La cellule détecte les signaux d'entrée de différentes intensités dans n'importe quel ordre et calcule le seuil de commutation optimal.

1

Appuyer jusqu'à ce que la LED rouge clignote.

→

Les LED jaune et verte clignotent alternatively (= la cellule est en mode programmation).

2

Placer l'objet dans le faiscau optique.* Appuyer une fois.

→

Les LED jaune et vertes éteignent brièvement, ensuite elles clignotent de nouveau alternatively. out on

3

Enlever l'objet du faiscau optique.* × out on auto range Appuyer une fois.

→

Les LED jaune et vertes éteignent brièvement, out on ensuite la LED vertes allume (= la cellule est en mode de fonctionnement).

Vous pouvez également procéder dans l'ordre inverse : mesurer d'abord sans objet, ensuite avec l'objet.

Si le réglage du seuil de commutation n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étage de réglage no. 3. Ensuite la cellule passe au mode de fonctionnement sans changer le seuil de commutation.

Fonctionnement

Ouvrir le couvercle de la cellule seulement pour le réglage. Fermer ce couvercle après le réglage pour garantir la protection IP 65.

Vérifier le bon fonctionnement de la cellule

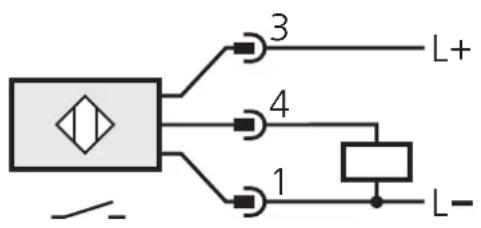

DC PNP + Fiberoptik FT... / + fibre optic FT... / + fibre optique FT...

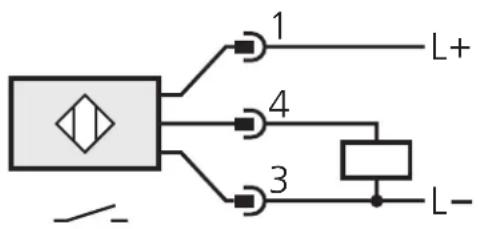

DC PNP + Fiberoptik FE... / + fibre optic FE... / + fibre optique FE...
