Produkttyp	AS-i-Modul (Aktuator-Sensor-Schnittstelle)
AS-i-Profil	S-8.A.E
Maximale Anzahl von Modulen pro Master	31 (62 mit AS-i-Master 2.1)
Adressierungsmodus	Standard oder erweitert (AS-Interface 2.1)
Spannungsversorgung	Über AS-i-Kabel (30 V DC)
Anzahl der Ausgänge	8 (Schaltausgänge)
Anschlüsse	3 M12-Buchsen für Aktuatoren
LED-Anzeigen	Gelbe LED (Ausgänge), grüne LED (Spannung OK), rote LED (Kommunikations- oder Peripheriefehler), Infrarot-LED
IP-Schutzart	IP67 (mit Verschlussstopfen auf ungenutzten Buchsen)
Betriebstemperatur	-25°C bis +70°C (Schätzung)
Adressierung	Über Adressiereinheit AC1144 oder Infrarot (mit Kabel E70211)
Montage	Auf AS-i-Verdrahtungsbasis, Anzugsdrehmoment 0,8 Nm
Abmessungen (L x B x H)	Ca. 80 x 50 x 30 mm (Schätzung)
Gewicht	Ca. 100 g (Schätzung)
Hauptfunktionen	AS-i-Kommunikation, Sensorversorgung, Schalten der Ausgänge, Fehlererkennung
Wartung und Reinigung	Mit trockenem Tuch reinigen. Keine Lösungsmittel verwenden.
Sicherheit	Adressierstecker nicht unter Spannung entfernen. Master für Infrarotadressierung abklemmen.
Ersatzteile und Reparierbarkeit	Teile: Verdrahtungsbasis, Verschlussstopfen AC3004. Modul nicht reparierbar, bei Defekt ersetzen.
Allgemeine Informationen	Marke: IFM, Modell: AC2503. Einsatz in der industriellen Automatisierung.

Häufig gestellte Fragen - AC2503 IFM

Wie adressiert man das Modul AC2503?

Sie können das Modul mit der Adressiereinheit AC1144 oder per Infrarot mit dem Kabel E70211 adressieren. Stellen Sie sicher, dass die AS-i-Kommunikation deaktiviert ist (Master abklemmen) während der Infrarotadressierung. Die Standardadresse ist 0; weisen Sie eine freie Adresse zwischen 1A und 31B zu.

Was bedeutet die dauerhaft leuchtende rote LED?

Die dauerhaft leuchtende rote LED zeigt einen AS-i-Kommunikationsfehler an: Der Slave nimmt nicht am normalen Datenaustausch teil, z.B. wenn die Adresse 0 ist oder das Kabel defekt ist.

Welche IP-Schutzart hat das Modul AC2503?

Das Modul bietet Schutzart IP67, sofern die nicht verwendeten M12-Buchsen mit den mitgelieferten Verschlussstopfen (Ref. AC3004) abgedeckt sind.

Kann ich die Infrarotadressierung verwenden, ohne den Master abzuklemmen?

Nein, die AS-i-Kommunikation (gelbes Kabel) muss während der Infrarotadressierung deaktiviert sein. Trennen Sie den AS-i-Master oder verwenden Sie ein ifm AS-i SL-Netzteil, das die Deaktivierung der Kommunikation über einen Stecker ermöglicht.

Wie schließt man die Aktuatoren an das Modul an?

Schließen Sie die Stecker der Aktuatoren an die 3 M12-Buchsen des Moduls an. Die Pinbelegung ist: Pin 4 = Schaltausgang +, Pin 3 = externe Versorgung -, Pins 1,2,5 nicht verbunden.

Was tun bei Kurzschluss der Sensorversorgung?

Ein Kurzschluss oder Überlast wird durch Blinken der roten LED angezeigt. Der Fehler wird über das interne Bit 'Peripheriefehler' an den AS-i-Master (Version 2.1) gemeldet. Überprüfen Sie die Verkabelung der Sensoren.

Welche Versorgungsspannung hat das Modul AC2503?

Das Modul wird direkt über das AS-i-Kabel versorgt, das typischerweise eine Spannung von 30 V DC liefert.

Wie viele AC2503-Module kann ich an einen AS-i-Master anschließen?

Sie können bis zu 31 Module mit einem Standard-Master anschließen, und bis zu 62 Module mit einem AS-i-Master Version 2.1 mit erweiterter Adressierung.

Ist das Modul AC2503 mit AS-Interface 2.1 kompatibel?

Ja, das Modul unterstützt AS-Interface Version 2.1 und den erweiterten Adressierungsmodus. Es ist abwärtskompatibel mit früheren Versionen.

Wie reinigt man das Modul AC2503?

Verwenden Sie ein trockenes, fusselfreies Tuch. Keine Lösungsmittel oder Scheuermittel verwenden. Für eine gründliche Reinigung trennen Sie das Modul von der Spannungsversorgung.

BEDIENUNGSANLEITUNG AC2503 IFM

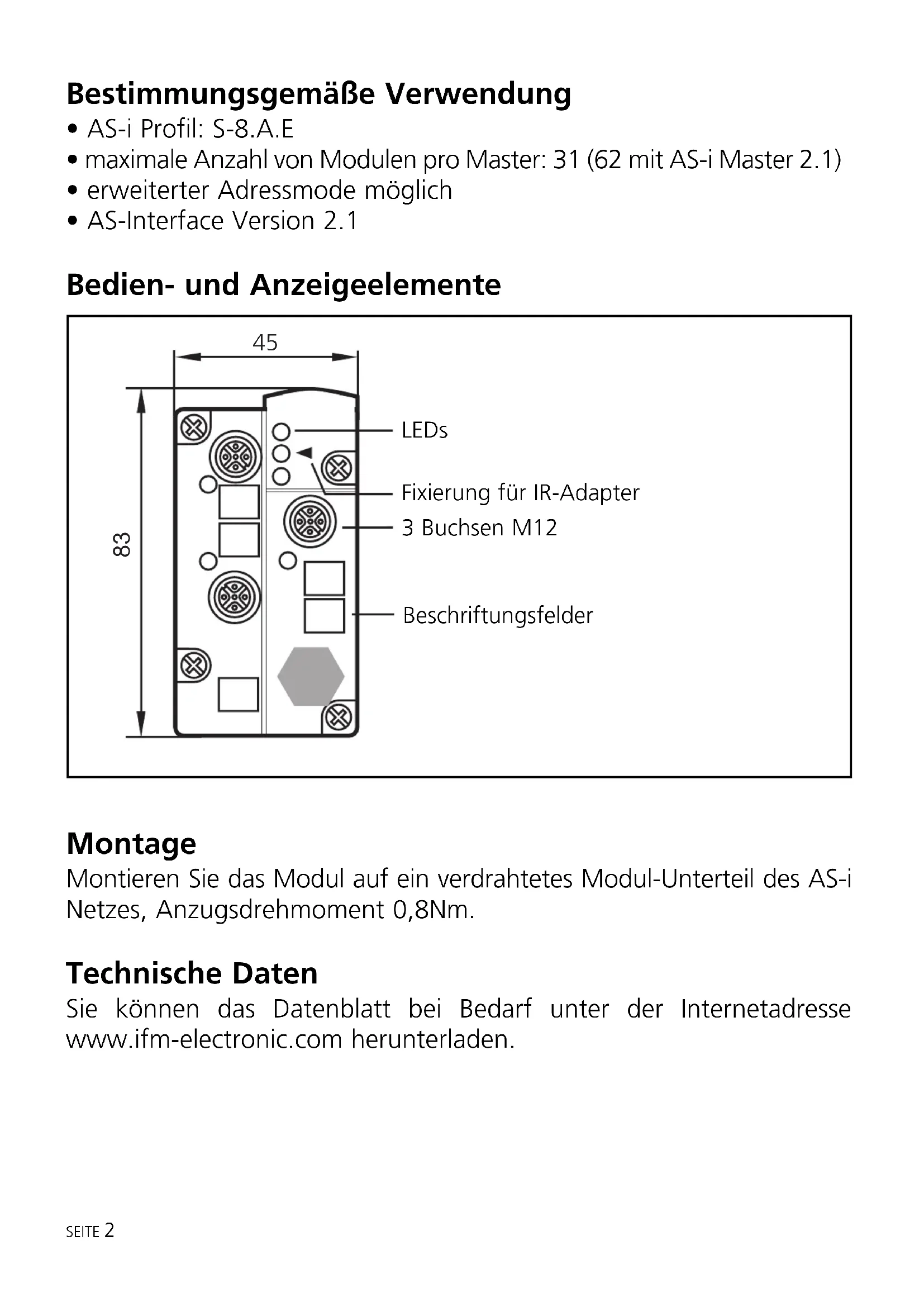

Bestimmungsgemäße Verwendung

• AS-i Profil: S-8.A.E
• maximale Anzahl von Modulen pro Master: 31 (62 mit AS-i Master 2.1)
  • erweiterter Adressmode möglich
  • AS-Interface Version 2.1

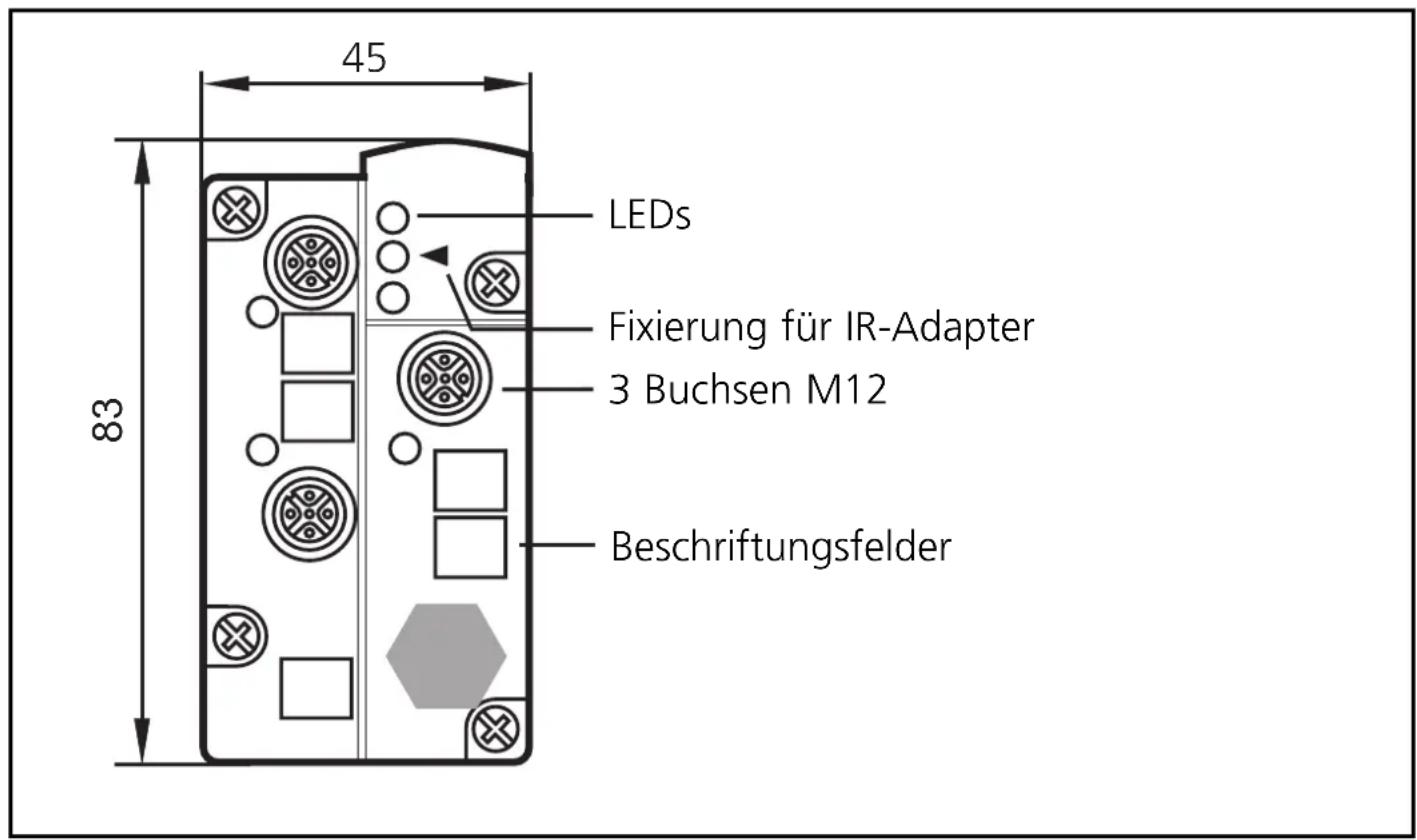

Bedien- und Anzeigeelemente

45 83 LEDs Fixierung für IR-Adapter 3 Buchsen M12 Beschriftungsfelder

Montage

Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i Netzes, Anzugsdrehmoment 0,8Nm.

Technische Daten

Sie können das Datenblatt bei Bedarf unter der Internetadresse www.ifm-electronic.com herunterladen.

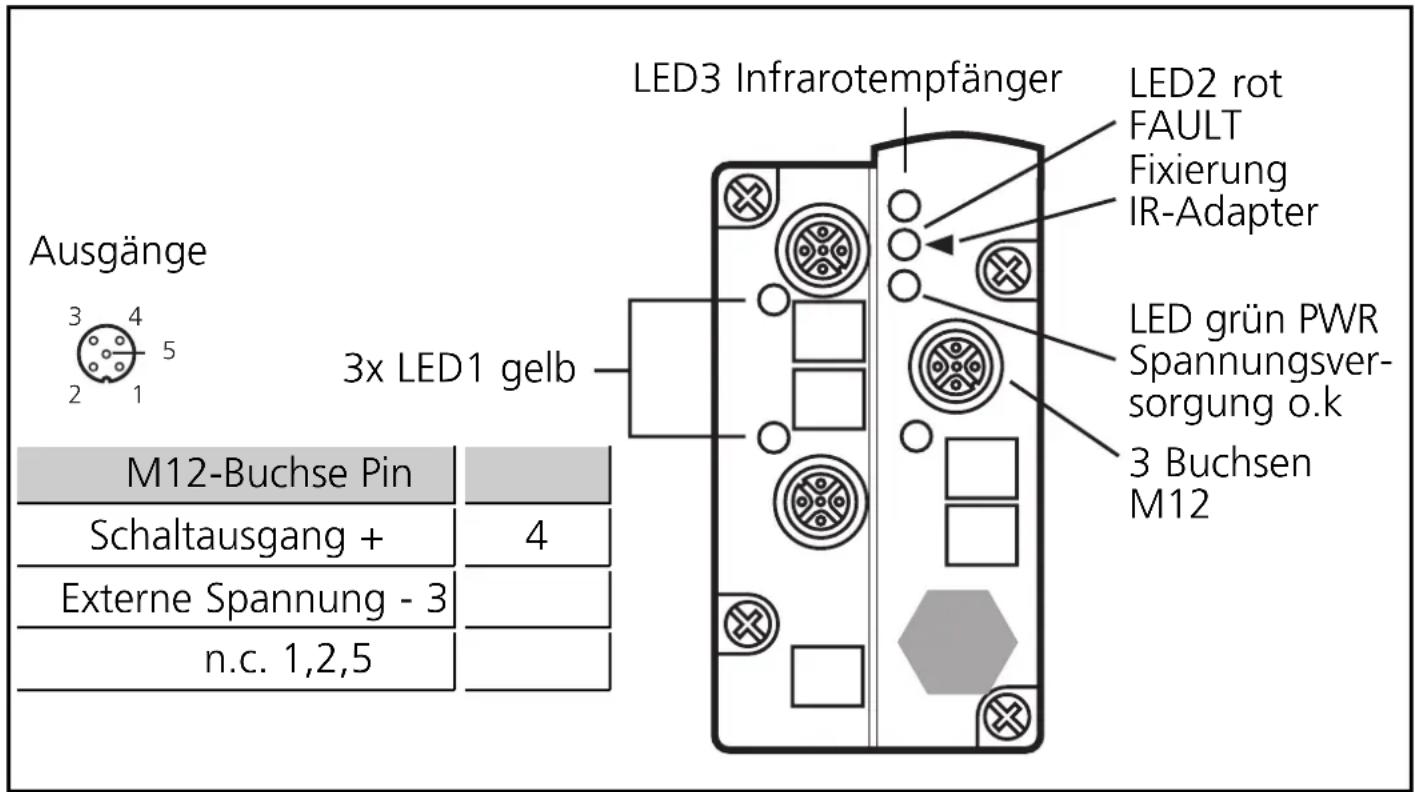

Elektrischer Anschluß

Verbinden Sie die Anschlußstecker der Aktuatoren mit den M12-Buchsen. Verschließen Sie die nicht benutzten Buchsen mit Verschlußkappen (AC3004), um die Schutzart IP 67 zu gewähren.

LED3 Infrarotempfänger LED2 rot FAULT Fixierung IR-Adapter LED grün PWR Spannungsver- sorgung o.k 3 Buchsen M12-Buchse Pin Schaltausgang + 4 Externe Spannung - 3 n.c. 1,2,5

Adressieren

Vergeben Sie eine freie Adresse zwischen 1A und 31B, Auslieferungs- adresse ist 0.

Nur im spannungslosen Zustand über die Adressierbuchse adressieren.

Adressieren mit dem Adressiergerät AC1144

Das Modul kann in Verbindung mit dem FK-E Unterteil AC5011 (mit Adressierbuchse) über das Adressierkabel (E70213) in montiertem und verdrahtetem Zustand adressiert werden.

In Verbindung mit dem FK-E Unterteil AC5003 (ohne Adressierbuchse) muß das Modul erst über das Adressiergerät AC1144 adressiert und dann montiert werden.

Infrarot-Adressierung

Das AS-i Modul bietet zusätzlich die Möglichkeit zur Infrarot-Adressierung mit dem Adressiergerät AC1144.

Die AS-i Kommunikation (gelbes Kabel) muß während der Infra-rot-Adressierung abgeschaltet sein. Klemmen Sie dafür den Master ab.

Versorgen Sie die Slaves über das AS-i Netzteil mit Spannung. Die Adressierung erfolgt über das IR-Adressierkabel E70211.

Bei Verwendung von ifm AS-i Netzteilen SL kann die Kommunikation über einen Stecker am Netzteil deaktiviert werden.

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs:

• LED 1 gelb: Ausgang geschaltet
• LED grün: Spannungsversorgung o.k.
- LED 2 rot leuchtet: AS-i Kommunikationsfehler, Slave nimmt nicht am „normalen“ Datenverkehr teil, z. B. Slaveadresse 0
• LED 2 rot blinkt: Peripheriefehler, z. B. Ausgang überlastet bzw. kurzgeschlossen

• LED 3: Infrarotempfänger

Überlast und Kurzschluß des Ausgangs wird dem AS-i Master (Version 2.1) über das Flag „Periphery Fault“ im Statusregister signalisiert.
