Type de produit	Module AS-i (Actuator-Sensor Interface)
Profil AS-i	S-8.A.E
Nombre maximal de modules par maître	31 (62 avec maître AS-i 2.1)
Mode d'adressage	Standard ou étendu (AS-interface 2.1)
Alimentation	Via câble AS-i (30 V DC)
Nombre de sorties	8 (commutation)
Connecteurs	3 prises M12 pour actionneurs
Indicateurs LED	LED jaune (sorties), LED verte (alimentation OK), LED rouge (erreur communication ou périphérique), LED infrarouge
Protection IP	IP67 (avec bouchons sur prises non utilisées)
Température de fonctionnement	-25°C à +70°C (estimation)
Adressage	Via unité d'adressage AC1144 ou infrarouge (avec cordon E70211)
Montage	Sur embase de câblage AS-i, couple de serrage 0,8 Nm
Dimensions (L x l x h)	Environ 80 x 50 x 30 mm (estimation)
Poids	Environ 100 g (estimation)
Fonctions principales	Communication AS-i, alimentation des capteurs, commutation des sorties, détection de défauts
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas utiliser de solvants.
Sécurité	Ne pas retirer la prise d'adressage sous tension. Débrancher le maître pour adressage infrarouge.
Pièces détachées et réparabilité	Pièces : embase de câblage, bouchons AC3004. Module non réparable, remplacer en cas de défaut.
Informations générales	Marque : IFM, Modèle : AC2503. Utilisation dans l'automatisation industrielle.

FOIRE AUX QUESTIONS - AC2503 IFM

Comment adresser le module AC2503 ?

Vous pouvez adresser le module à l'aide de l'unité d'adressage AC1144 ou via infrarouge en utilisant le cordon E70211. Assurez-vous que la communication AS-i est désactivée (débranchez le maître) pendant l'adressage infrarouge. L'adresse par défaut est 0 ; affectez une adresse libre entre 1A et 31B.

Que signifie la LED rouge allumée en permanence ?

La LED rouge allumée indique une erreur de communication AS-i : l'esclave ne participe pas à l'échange normal de données, par exemple si l'adresse est 0 ou si le câble est défectueux.

Quelle est la protection IP du module AC2503 ?

Le module offre une protection IP67 à condition de couvrir les prises M12 non utilisées avec les bouchons fournis (réf. AC3004).

Puis-je utiliser l'adressage infrarouge sans débrancher le maître ?

Non, la communication AS-i (câble jaune) doit être désactivée pendant l'adressage infrarouge. Débranchez le maître AS-i ou utilisez un bloc d'alimentation ifm AS-i SL permettant de désactiver la communication via un connecteur.

Comment raccorder les actionneurs au module ?

Raccordez les connecteurs des actionneurs aux 3 prises M12 du module. Le brochage est : broche 4 = sortie de commutation +, broche 3 = alimentation externe -, broches 1,2,5 non connectées.

Que faire en cas de court-circuit sur l'alimentation des capteurs ?

Un court-circuit ou une surcharge est signalé par un clignotement de la LED rouge. Le défaut est transmis au maître AS-i (version 2.1) via le bit interne 'défaut périphérique'. Vérifiez le câblage des capteurs.

Quelle est la tension d'alimentation du module AC2503 ?

Le module est alimenté directement par le câble AS-i, qui fournit typiquement une tension de 30 V DC.

Combien de modules AC2503 puis-je connecter à un maître AS-i ?

Vous pouvez connecter jusqu'à 31 modules avec un maître standard, et jusqu'à 62 modules si vous utilisez un maître AS-i version 2.1 avec adressage étendu.

Le module AC2503 est-il compatible avec AS-interface 2.1 ?

Oui, le module supporte la version AS-interface 2.1 et le mode d'adressage étendu. Il est rétrocompatible avec les versions antérieures.

Comment nettoyer le module AC2503 ?

Utilisez un chiffon sec et non pelucheux. N'utilisez pas de solvants ni de produits abrasifs. Pour un nettoyage en profondeur, débranchez le module de l'alimentation.

MODE D'EMPLOI AC2503 IFM

Δ5interface

AS-i Modul

AS-i module

Module AS-i

AC2503

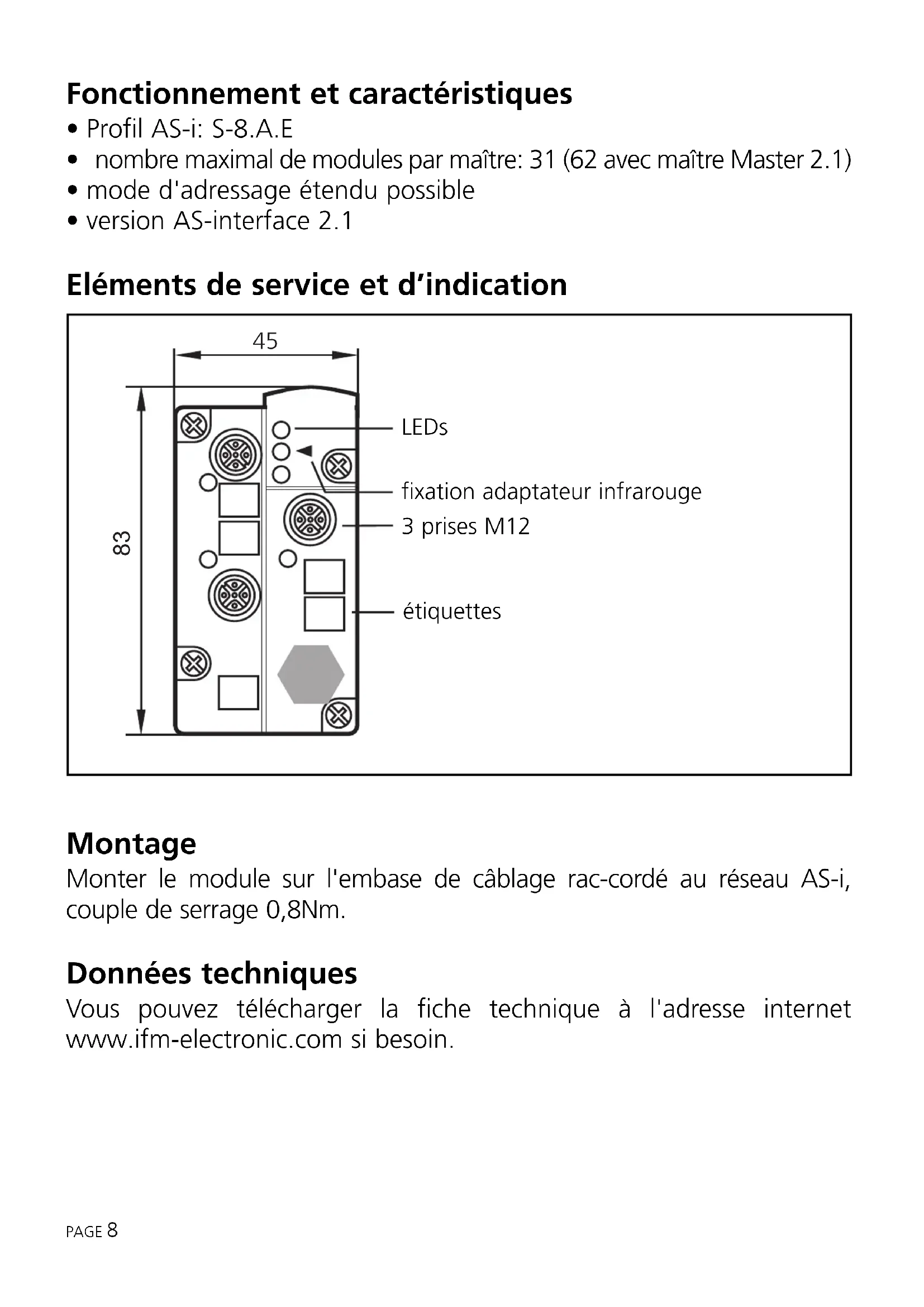

Fonctionnement et caractéristiques

• Profil AS-i: S-8. A. E - nombre maximal de modules par maître: 31 (62 avec maître Master 2.1) • mode d'adressage étendu possible - version AS-interface 2.1

Éléments de service et d'indication

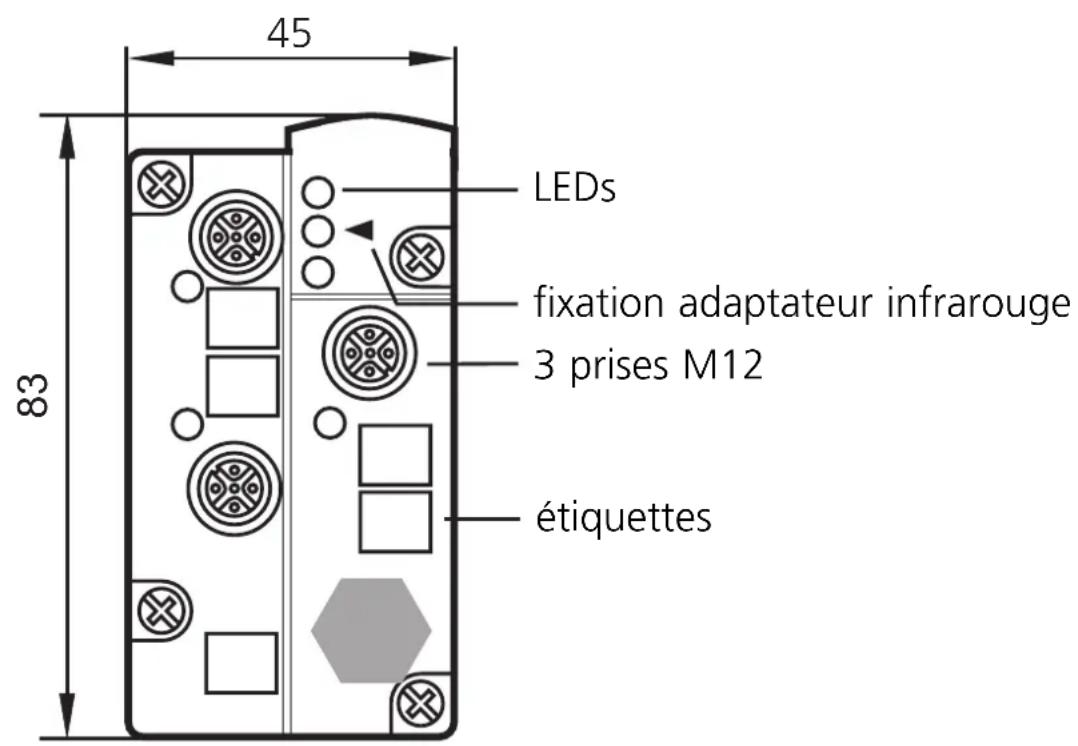

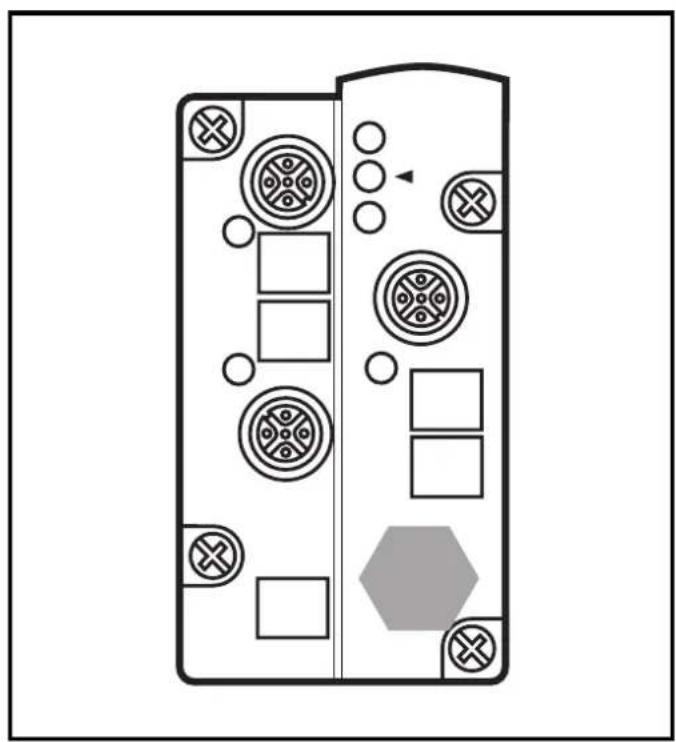

45 LEDs fixation adaptateur infrarouge 3 prises M12 étiquettes 83

Montage

Monter le module sur l'embase de câblage rac-cordé au réseau AS-i, couple de serrage 0,8Nm.

Données techniques

Vous pouvez télécharger la fiche technique à l'adresse internet www.ifm-electronic.com si besoin.

Raccordement électrique

Raccorder les connecteurs des actionneurs aux prises M12. Couvrir les prises non utilisées avec les bouchons (AC3004) afin de garantir la protection IP67.

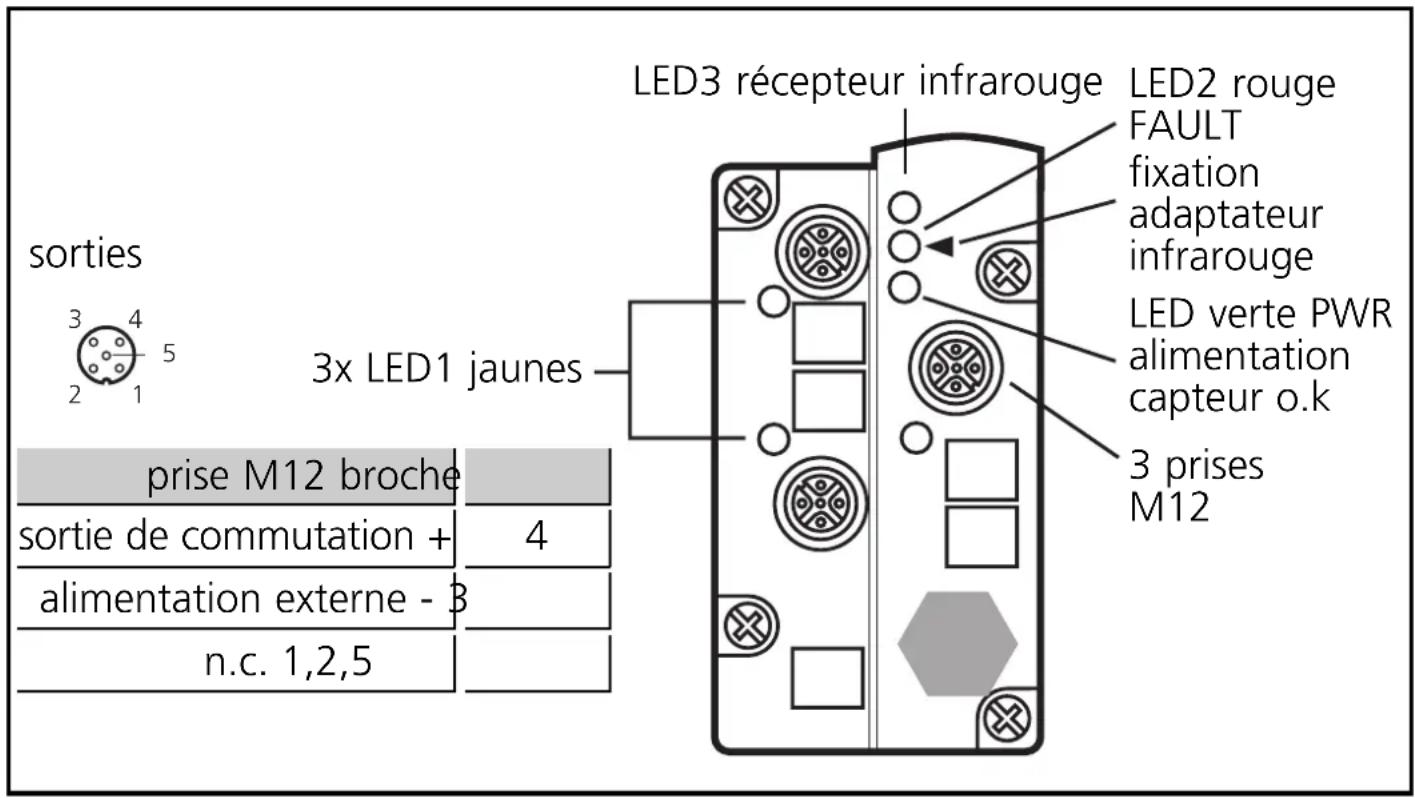

LED3 récepteur infrarouge LED2 rouge FAULT fixation adaptateur infrarouge LED verte PWR alimentation capteur o.k 3 prises M12 sorties 3x LED1 jaunes prise M12 broche sortie de commutation + 4 alimentation externe - 3 n.c. 1,2,5

Adresseage

Affecter une adresse libre entre 1A et 31B. À la livraison, l'adresse est 0.

Adressage avec l'unité d'adressage AC1144

Ne pas retirer la prise d'adressage sous tension.

Si le module monté et câblé est utilisé avec l'embase pour câble plat FK-E AC5011 (avec prise d'adressage), il peut être adressé via le cordon d'adressage (E70213).

Si le module est utilisé avec l'embase pour câble plat FK-E AC5003 (sans prise d'adressage), il doit d'abord être adressé via l'unité d'adressage AC1144 et ensuite être monté sur l'embase.

Adresseur infrarouge

Le module AS-i offre également l'option d'adressage infrarouge par l'unité d'adressage AC1144.

La communication AS-i (câble jaune) doit être désactivée pendant l'adressage infrarouge. Pour ce faire, débrancher le maître.

Alimenter les esclaves en tension avec le bloc d'alimentation AS-i. L'adressage s'effectue via le cordon d'adressage infrarouge E70211.

Lorsque des blocs d'alimentation ifm AS-i SL sont utilisés, la communication peut être désactivée par un connecteur sur le bloc d'alimentation.

Fonctionnement

Vérifier le bon fonctionnement du module. Affichage par LED :

• LED jaune: sorties commutées • LED verte: alimentation o. k. • LED 2 rouge allumée: erreur de communication AS-i, esclave ne participe pas à l'échange "normal" des données, p. ex. adresse d'esclave 0 • LED 2 rouge clignote: défaut périphérique, p. ex. surcharge ou court-circuit de l'alimentation des capteurs • LED 3: récepteur infrarouge

La surcharge et le court-circuit de l'alimentation des entrées sont signalisés au maître AS-i (version 2.1) via le bit interne "défaut périphérique" dans le registre d'états.
