MODE D'EMPLOI PQC816 IFM
Notice d'utilisation
Capteur de pression électronique
PQCxxx
Contenu
1 Remarques préliminaires 4
1.1 Symboles utilisés 4
1.2 Avertissements 4
2 Consignes de sécurité.... 5
3 Usage prévu 6
3.1 Applications 6
4 Fonction 7
4.1 IO-Link 7
5 Montage 9
5.1.1 Raccordement comme distributeur pneumatique 10
5.2 Exemples de montage 11
5.2.1 Montage sur un tube 11
5.2.2 Panoplie 11
5.2.3 Fixation par l'arrière 11
5.2.4 Fixation par l'arrière avec dispositif de fixation 13

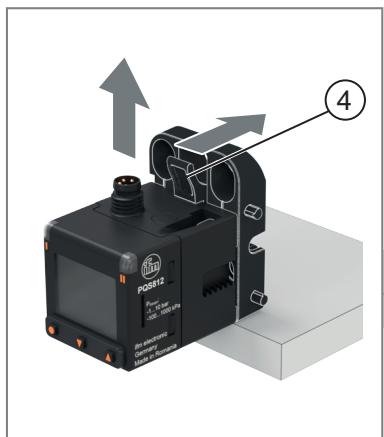

5.2.5 Montage sur table 14
5.2.6 Montage sur rail DIN 15

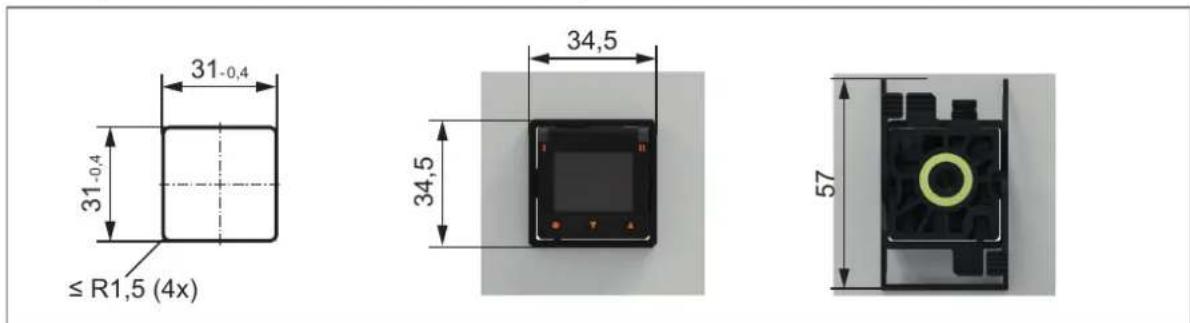

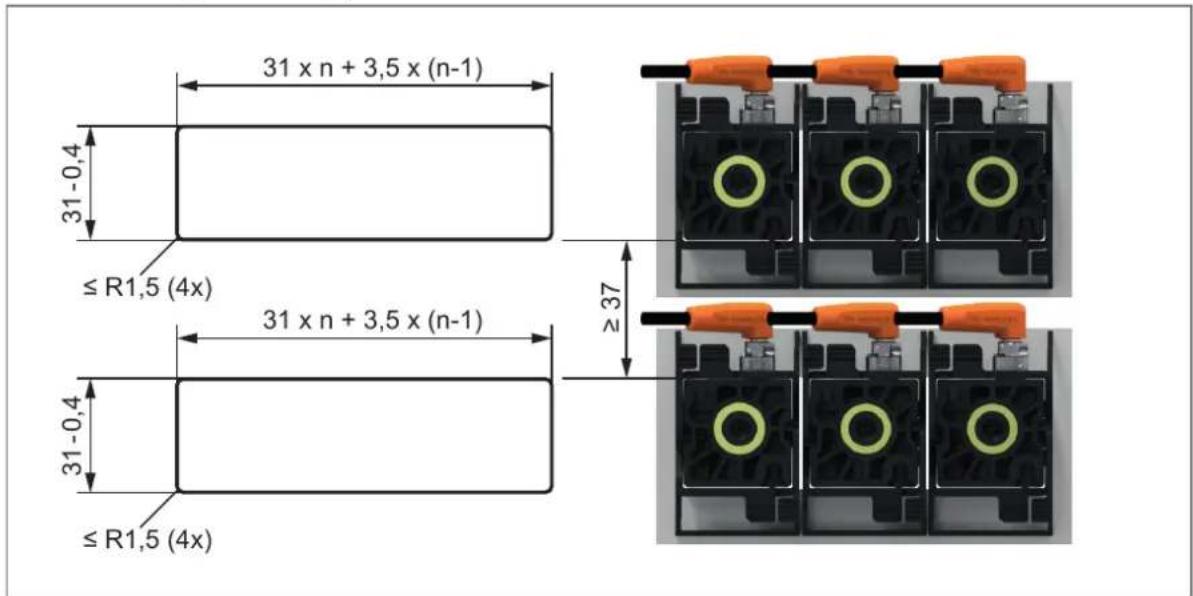

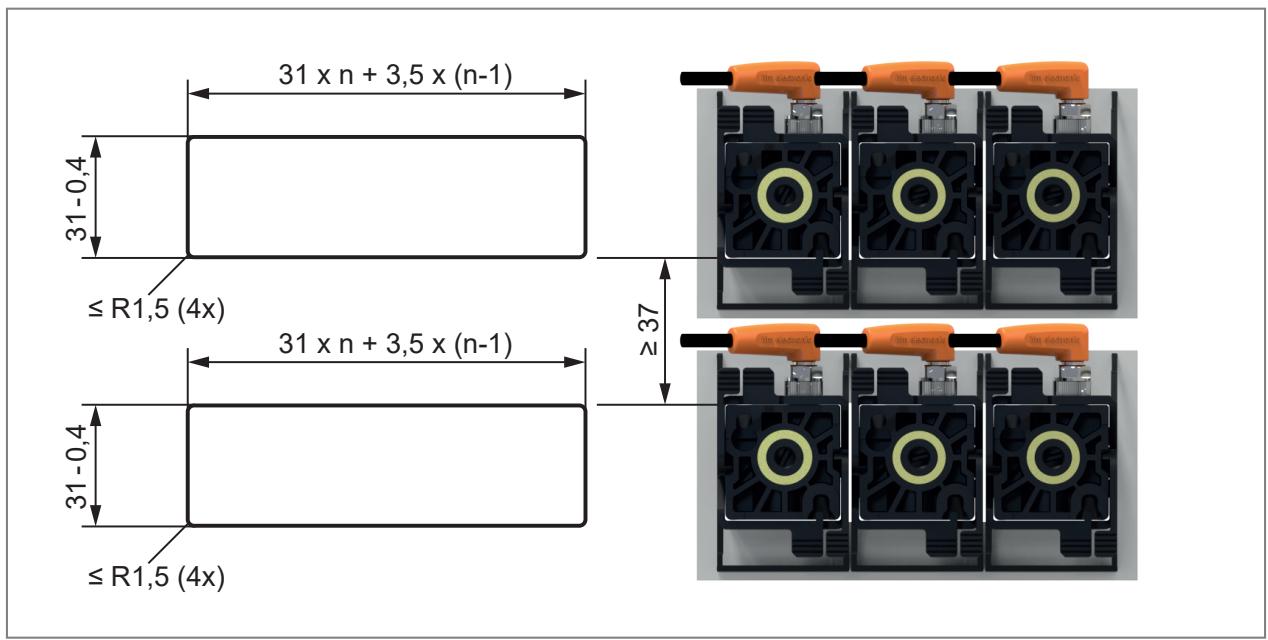

5.2.7 Installation sur tableau de commande.... 16
6 Raccordement électrique 19
7 Eléments de service et d'indication 20

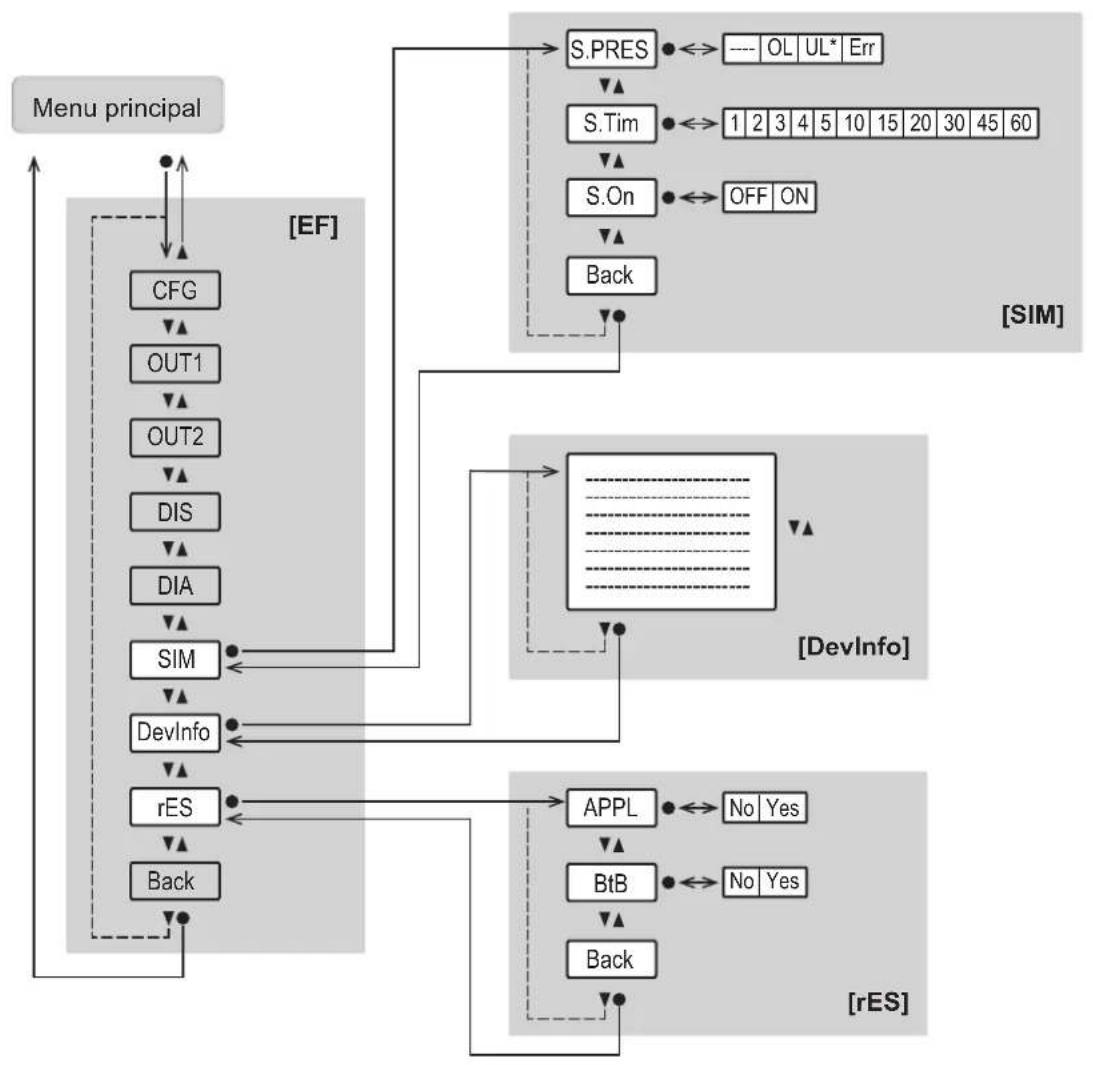

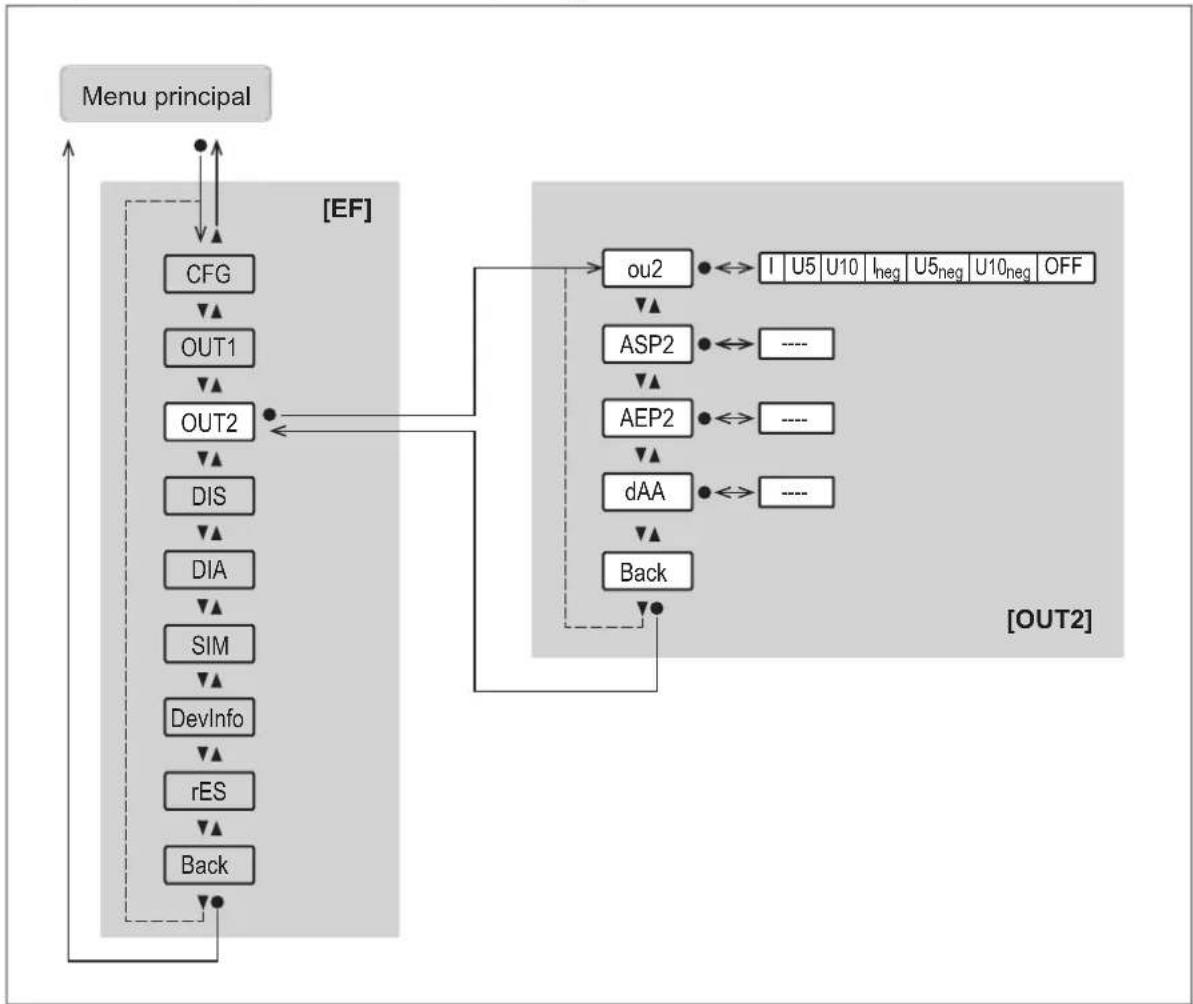

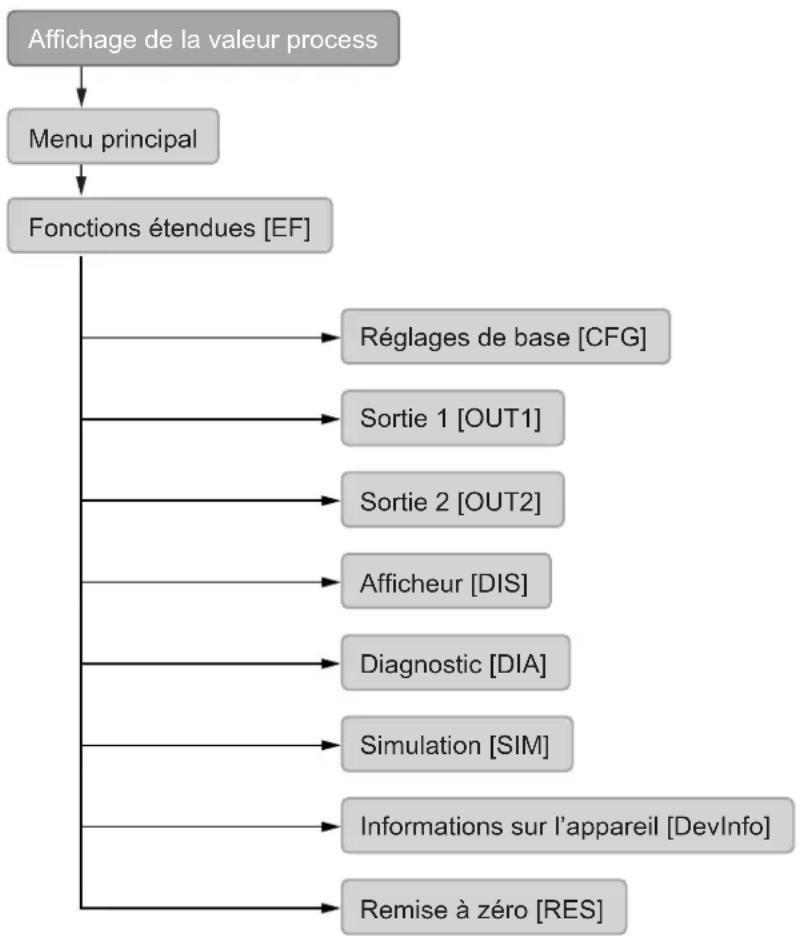

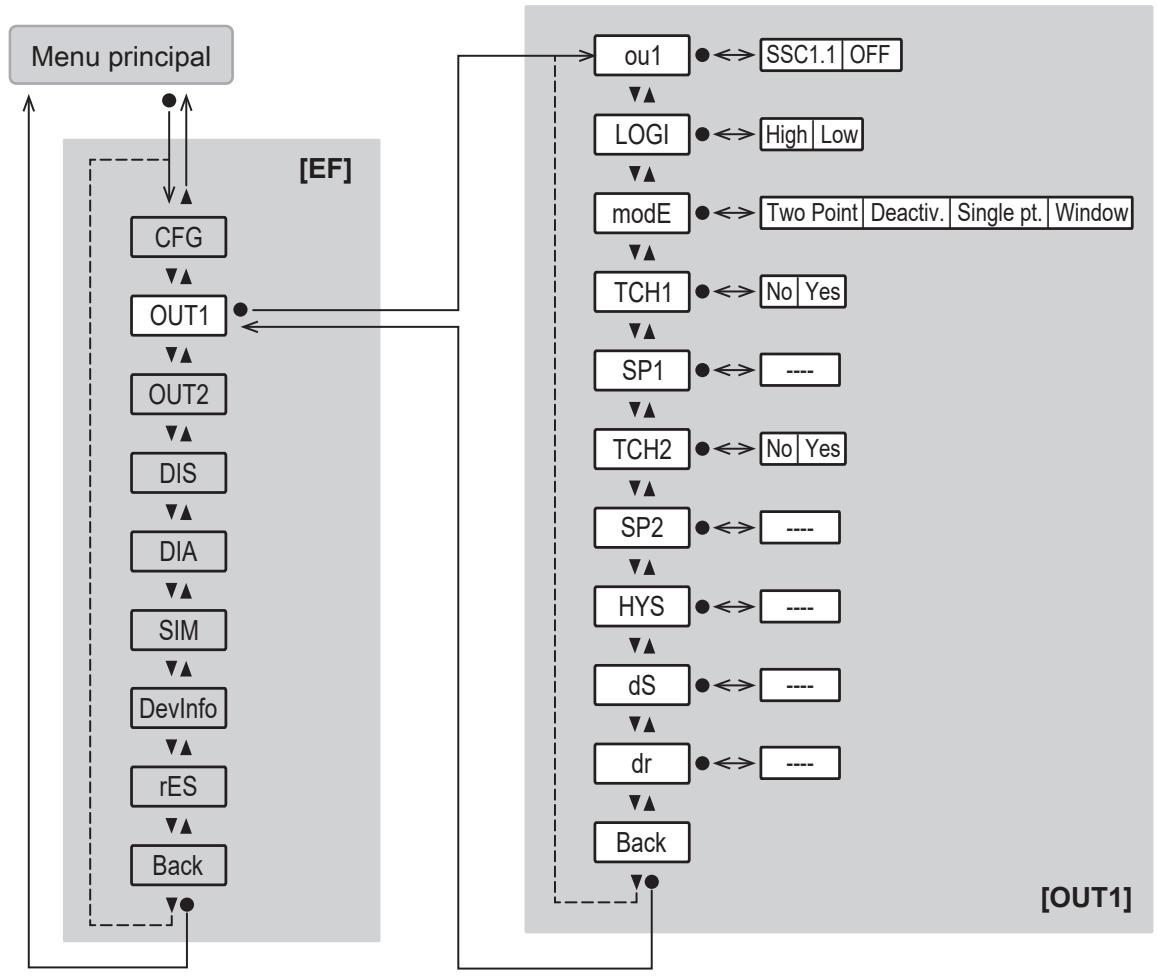

8 Menu....21

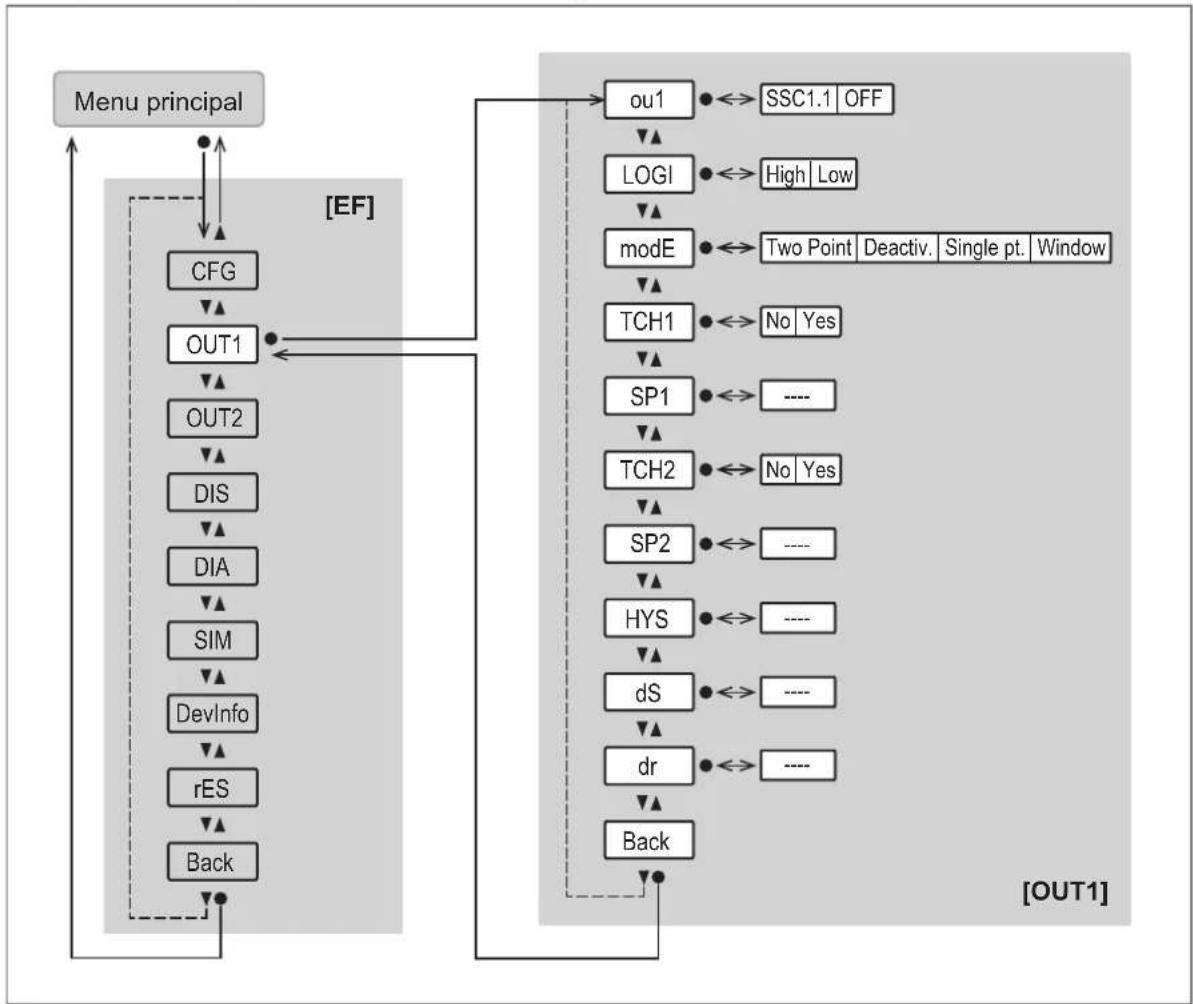

8.1 Menu principal et sous-menus 21
9 Mise en service.... 29
9.1 Installation guidée par un assistant d'installation.... 29
10 Paramétrage 30
10.1 Paramétrage au moyen des boutons de l'appareil 30
10.2 Paramétrage via IO-Link 30
10.3 Configuration de sortie 31

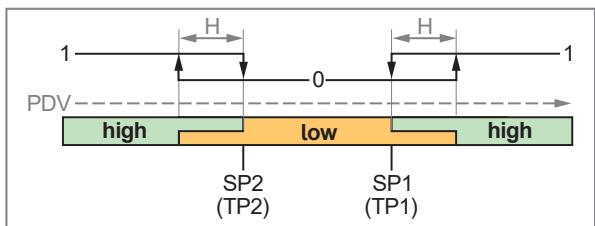

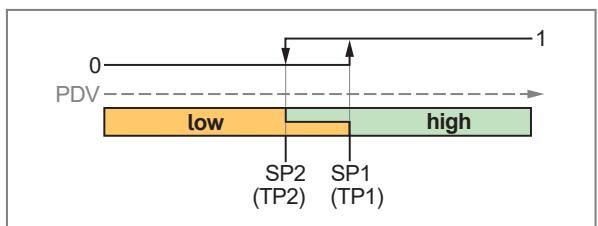

10.3.1 Signal de commutation numérique 31
10.3.2 Signal analogique 37
10.3.3 Sortie désactivée 37
10.4 Configuration de l'application 38
10.4.1 Unité de mesure standard 38
10.4.2 Amortissement 39
10.4.3 Polarité de sortie des sorties de commutation.... 39

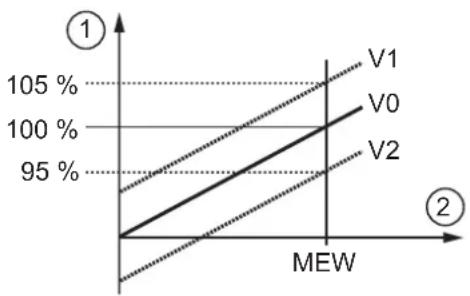

10.4.4 Calibrage du point zéro 40
10.4.5 Logique du seuil de commutation 41
10.4.6 Temporisation de commutation 41
10.5 Réglages de l'afficheur 42
10.5.1 Agencement de l'affichage 42
10.5.2 L'afficheur mise à l'échelle du bargraphe 42
10.5.3 Fréquence de rafraîchissement de l'affichage.... 43
10.5.4 Langue de l'affichage 44
10.5.5 Luminosité de l'afficheur : 44
10.5.6 Rotation de l'afficheur 45
10.5.7 Réglage des couleurs de l'affichage 45
10.6 Fonctions de diagnostic 46
10.6.1 Mémoire 46
10.6.2 Compteur horaire 47
10.6.3 Compteur événements de surpression 47
10.6.4 Compteur cycles de commutation 48
10.6.5 Température 48
10.7 Fonctions de service 49
10.7.1 Simulation.... 49
10.7.3 Transfert de données binaires (BLOB) 50
10.7.5 Verrouillage / déverrouillage 51
10.7.6 Remise à zéro de l'appareil (réinitialisation) 52
11 Fonctionnement 53
12 Correction de défauts 54
12.1 Messages d'avertissement 54
12.2 Messages d'erreur 55
13 Maintenance, réparation et élimination 56
14 Réglage usine.... 57
1 Remarques préliminaires
Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.
1.1 Symboles utilisés
√ Condition préalable
Action à effectuer
Réaction, résultat
[...] Désignation d'une touche, d'un bouton ou d'un affichage
→ Référence
Remarque importante
Le non-respect peut aboutir à des dysfonctionnements ou perturbations
Information
Remarque supplémentaire
1.2 Avertissements
Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :
AVERTISSEMENT
Avertissement de dommages corporels graves
Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.
ATTENTION
Avertissement de dommages corporels légers à modérés
Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.
INFORMATION IMPORTANTE
Avertissement sur les dommages matériels
Des dommages matériels sont possibles si l'avertissement n'est pas respecté.
2 Consignes de sécurité
- L'appareil décrit ici est un composant à intégrer dans un système.
– L'installateur du système est responsable de la sécurité du système.
- L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
- Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
- Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
- Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
- Utiliser le produit uniquement pour les fluides admissibles.
- Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
- Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
- Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
- Assurer une protection efficace des appareils et des câbles contre l'endommagement.
3 Usage prévu
L'appareil mesure et surveille la pression du système de machines et d'installations.
3.1 Applications
Type de pression : Pression relative
ATTENTION
Pics de pression statiques et dynamiques
Même un dépassement bref de la pression d'éclatement indiquée détruit l'appareil. Risque de blessures !
S'assurer que les valeurs indiquées dans la fiche technique pour la tenue en pression et la pression d'éclatement ne sont pas dépassées.
Les appareils sont résistants au vide.
Directive relative aux équipements sous pression (DESP) :
Les appareils correspondent à la directive relative aux équipements sous pression, ont été conçus pour des gaz stables du groupe de fluides 2 et sont fabriqués selon les règles de l'art.
Lorsque la longueur de câble dépasse 30 m ou en cas d'utilisation en extérieur, il y a un risque d'impulsions de surtension provenant de sources extérieures. Nous recommandons d'utiliser l'appareil dans des environnements d'exploitation protégés et de limiter les impulsions de surtension à max. 500 V.
4 Fonction
- L'appareil surveille la pression du système grâce à une cellule de mesure en silicium.
- L'appareil mesure la température du fluide et la température interne de l'appareil et fournit les deux valeurs de manière acyclique via l'interface IO-Link.
- L'appareil peut fonctionner en mode SIO (Standard Input Output) et en mode IO-Link. Le mode de fonctionnement de base est SIO. En cas de connexion à un maître IO-Link, l'appareil passe automatiquement au mode IO-Link. Une sélection manuelle n'est pas nécessaire.
• L'appareil affiche la valeur process actuelle.
- L'appareil génère deux signaux de sortie selon le paramétrage.
Sortie OUT1 :
- Signal de commutation pour la pression
• IO-Link
Sortie OUT2 :
• Signal analogique pour la pression
Autres fonctions :
- Mémoire (→ 46)
- Compteur horaire (→ 47)
- Compteur événements de surpression (→ 47)
- Compteur cycles de commutation (→ 48)
• Température (→ 48)
- Simulation (→ 49)
• Informations sur l'appareil (→ 49)
- Localisation optique (→ 51)
• Transfert de données binaires (BLOB) (→ 50)
- Verrouillage / déverrouillage (→ 51)
- Remise à zéro de l'appareil (réinitialisation) ( 52)
- Réglages de l'afficheur (→ 42)
- Configuration de l'application (→ 38) : unité de mesure standard, temporisation de sortie de commutation, polarité de sortie, calibrage du point zéro, logique du seuil de commutation, amortissement des valeurs mesurées.
4.1 IO-Link
IO-Link est un système de communication pour le raccordement de capteurs et actionneurs intelligents à des systèmes d'automatisation. IO-Link est standardisé selon la norme CEI 61131-9.
Informations générales concernant IO-Link sur io-link.ifm
Input Output Device Description (IODD) avec tous les paramètres, données process et descriptions détaillées de l'appareil sur documentation.ifm.com
IO-Link offre les avantages suivants :
- Transmission insensible aux parasites de toutes les données et valeurs process
- Paramétrage sans arrêt du process ou préréglage en dehors de l'application
-
Paramètres pour l'identification des appareils connectés dans l'installation
-
Paramètres et fonctions de diagnostic supplémentaires
- Sauvegarde et rétablissement automatiques des paramétrages lors du remplacement d'appareil (data storage)
- Sauvegarde des paramétrages, des valeurs process et des événements
- Données de description d'appareil (IODD – Input Output Device Description) pour une configuration facile
• Raccordement électrique standardisé - maintenance à distance
5 Montage
ATTENTION
Danger lié à la fuite d'air comprimé.
Blessure pendant le montage de l'appareil
S'assurer avant le montage et le démontage de l'appareil que l'installation est hors pression.
INFORMATION IMPORTANTE
Détérioration de l'appareil par clé à vis
Fixer l'appareil à l'aide d'une clé à vis lors du vissage du raccord process ou du bouchon d'obturation peut endommager le boîtier de l'appareil.
▶ Fixer l'appareil à la main dans la zone arrière, près du raccord pression, lors du vissage.

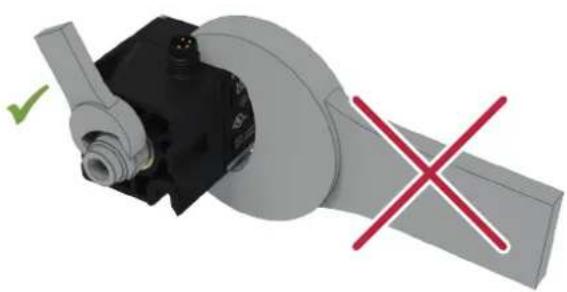

Fig. 1: Eviter l'endommagement de l'appareil
Informations sur les accessoires disponibles sur www.ifm.com
5.1 Raccord process
L'appareil dispose de deux raccords process qui mènent tous les deux au même côté de la cellule de mesure en silicium. Cela permet de visser l'appareil vers l'arrière ou vers le bas dans le process. Le raccord non utilisé est fermé par un bouchon d'obturation.
1 : Raccord process intégré côté arrière (raccord fileté, voir → Fiche technique sous documentation.ifm.com)
2 : Raccord process côté bas (raccord fileté, voir → Fiche technique sous documentation.ifm.com)
A la livraison, un bouchon d'obturation est vissé dans le raccord process côté arrière.
▶ Changer la position du bouchon d'obturation si nécessaire :
- S'assurer de la position correcte du joint d'étanchéité.
- Couple de serrage maximum : 0,8 Nm.
▶ Visser le raccord pression du process ou l'adaptateur dans le raccord process de l'appareil et le serrer. - Couple de serrage maximum : 8 Nm.
• Profondeur de vissage max. : 6,8 mm.
Obturer le raccord process non utilisé de l'appareil avec le bouchon d'obturation.
5.1.1 Raccordement comme distributeur pneumatique
En raccordant les deux raccords process, l'appareil peut être utilisé comme distributeur pneumatique.
Dévisser le bouchon d'obturation.
Visser les raccords pression du process ou l'adaptateur dans les deux raccords process de l'appareil et les serrer.
- Couple de serrage maximum : 8 Nm.
• Profondeur de vissage max. : 6,8 mm
Fig. 2: Raccordement comme distributeur pneumatique
5.2 Exemples de montage
5.2.1 Montage sur un tube

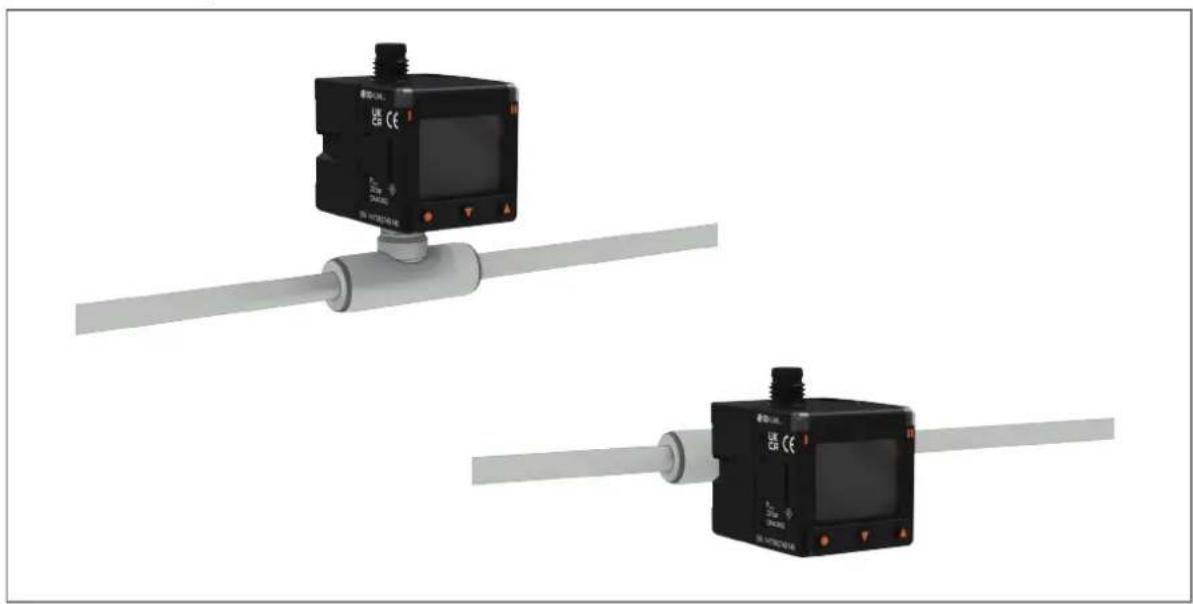

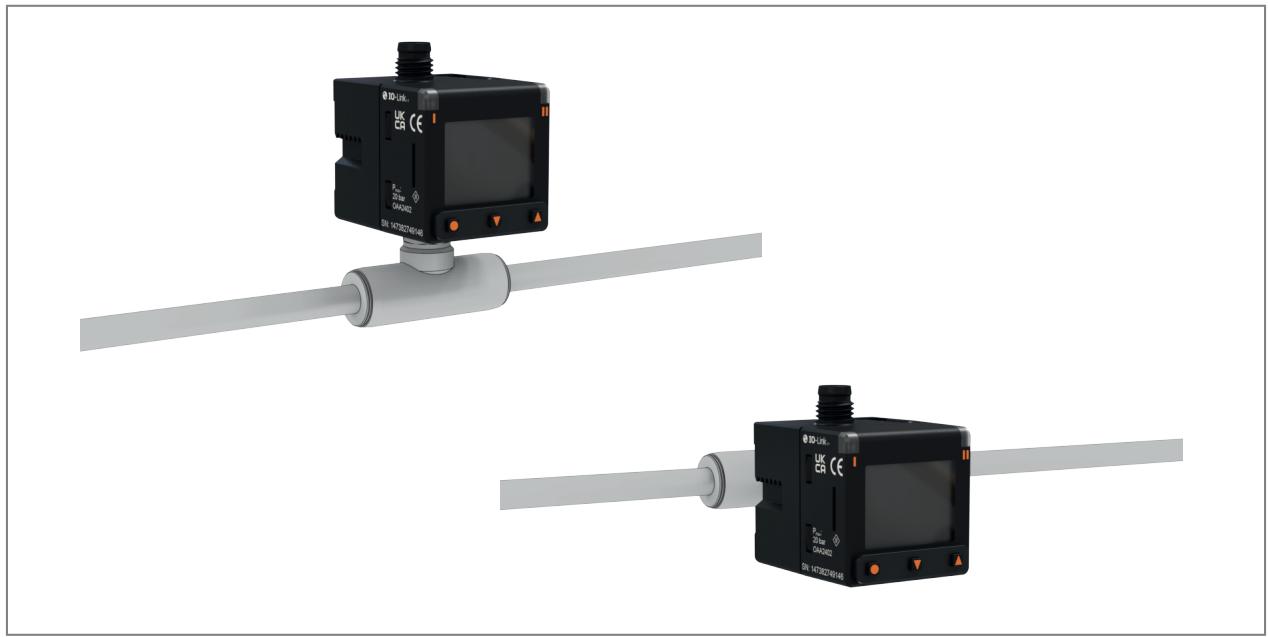

Fig. 3: Montage sur un tube

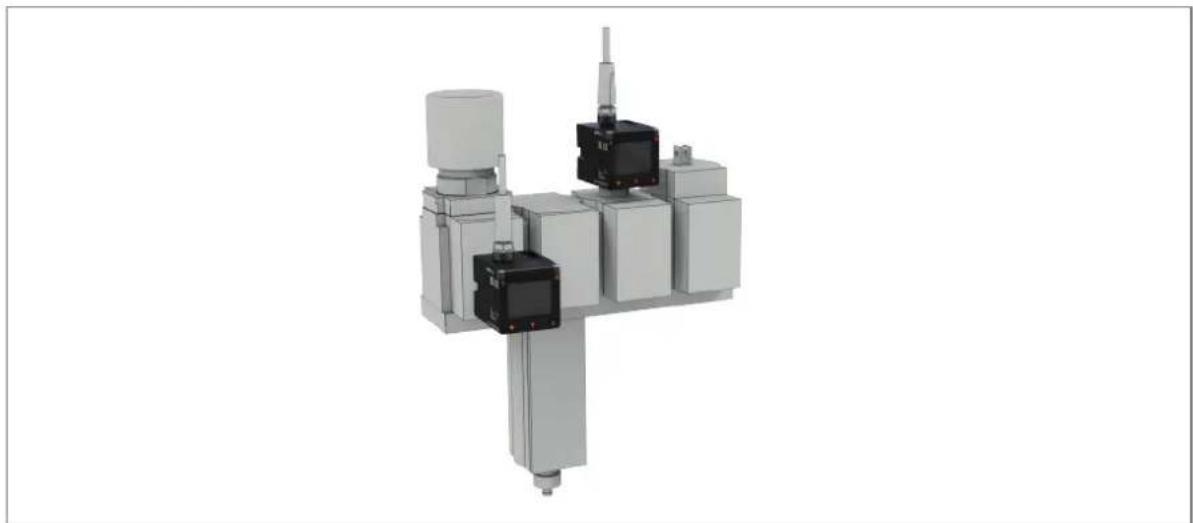

5.2.2 Panoplie
5.2.3 Fixation par l'arrière
L'appareil est fixé par l'arrière à l'aide de deux vis à tête cylindrique M3 x 8 mm (comprises dans la fourniture).
Préparer deux filetages M3 aux dimensions suivantes en face arrière :
Fig. 5: Préparer la face arrière
Visser les vis à tête cylindrique dans la face jusqu'à ce que la tête de vis dépasse d'environ 4 mm de la face.
▶ Positionner l'appareil et l'encliqueter vers le bas :
Fig. 6: Positionner l'appareil
▶ Serrer les vis à tête cylindrique en alternance jusqu'à ce que l'appareil soit bien à plat contre la face arrière. Couple de serrage maximum : 0,4 Nm :
Fig. 7: Visser l'appareil. Utiliser une clé Allen 2,5 mm, à tête sphérique (1).
▶ Utiliser les vis à tête cylindrique fournies et respecter le couple de serrage maximum.
5.2.4 Fixation par l'arrière avec dispositif de fixation
L'appareil peut être fixé à une paroi arrière à l'aide d'un dispositif de fixation.
Informations sur les accessoires disponibles sur www.ifm.com
▶ Tenir le dispositif de fixation contre la paroi arrière et marquer la position des trous :
- A : Utiliser les deux trous supérieurs si l'appareil doit être fixé à la paroi arrière avec une équerre pour une meilleure visibilité en cas de montage en profondeur.
- B : Utiliser les deux trous inférieurs si l'appareil doit être fixé à plat sur la paroi arrière.
Préparer deux filetages M4 aux positions marquées en face arrière.
▶ Fixer le dispositif de fixation à la paroi arrière à l'aide de deux vis à tête cylindrique M4 (non fournies).

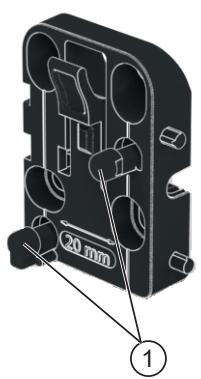

▶ Positionner l'appareil sur les broches (1) du dispositif de fixation et l'encliqueter vers le bas.


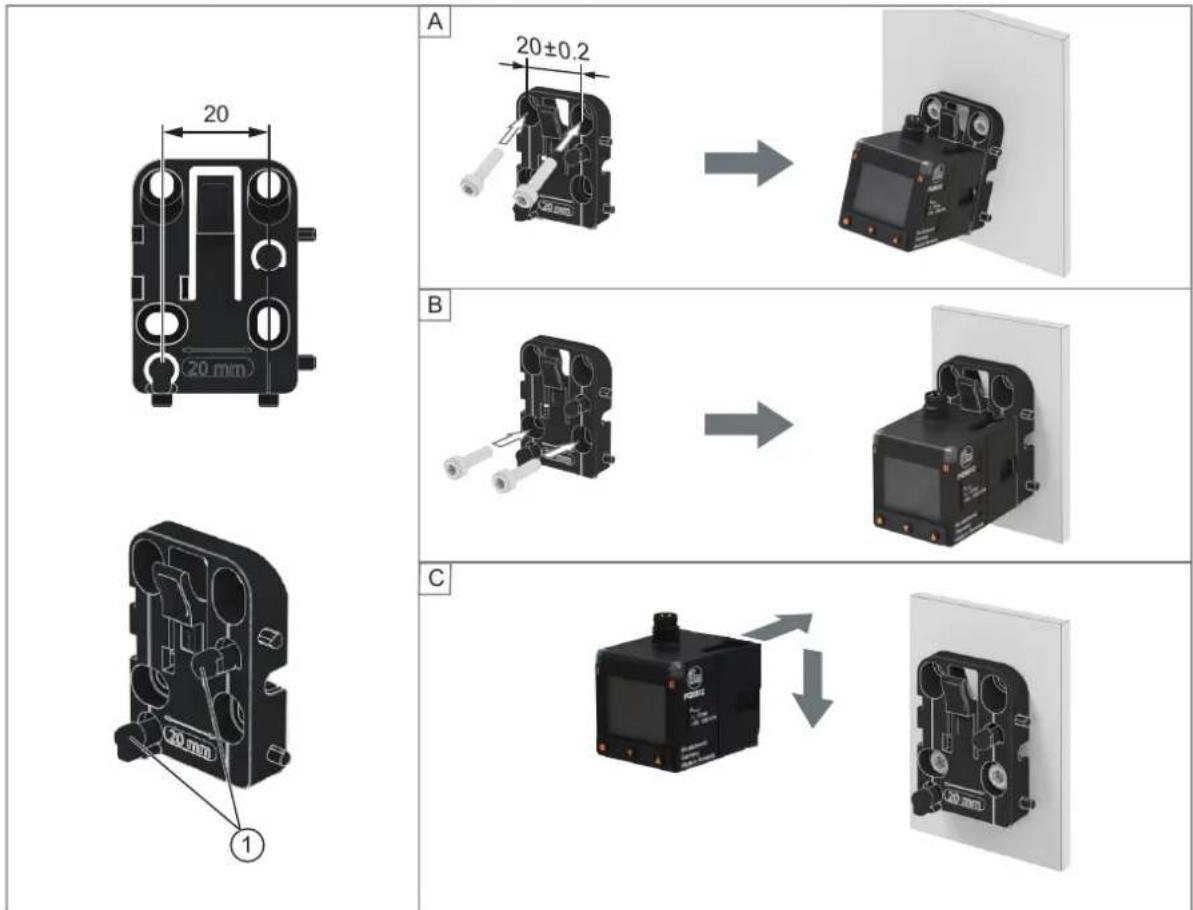

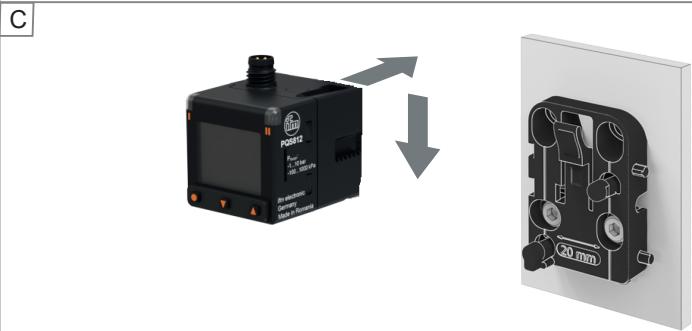

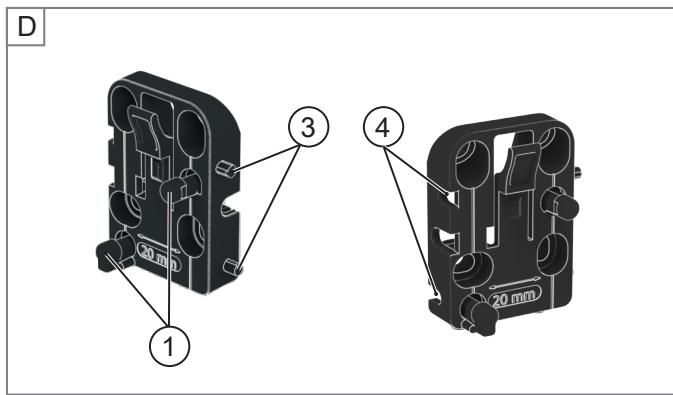

20 20 mm 1 A 20±0.2 B CFig. 8: Fixation par l'arrière avec dispositif de fixation
Démontage

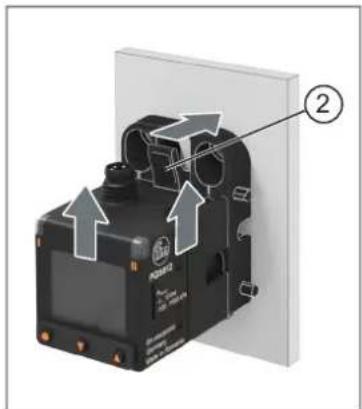

Pousser le levier supérieur du dispositif de fixation (2) dans la direction de la flèche et retirer l'appareil par le haut.

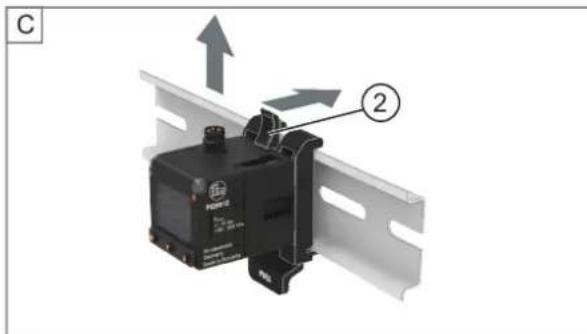

Fig. 9: Démontage

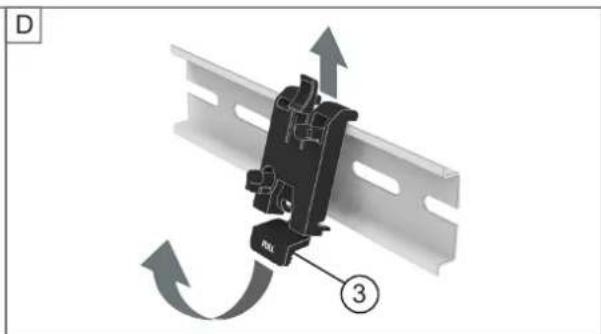

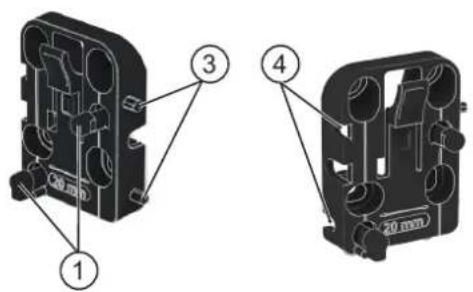

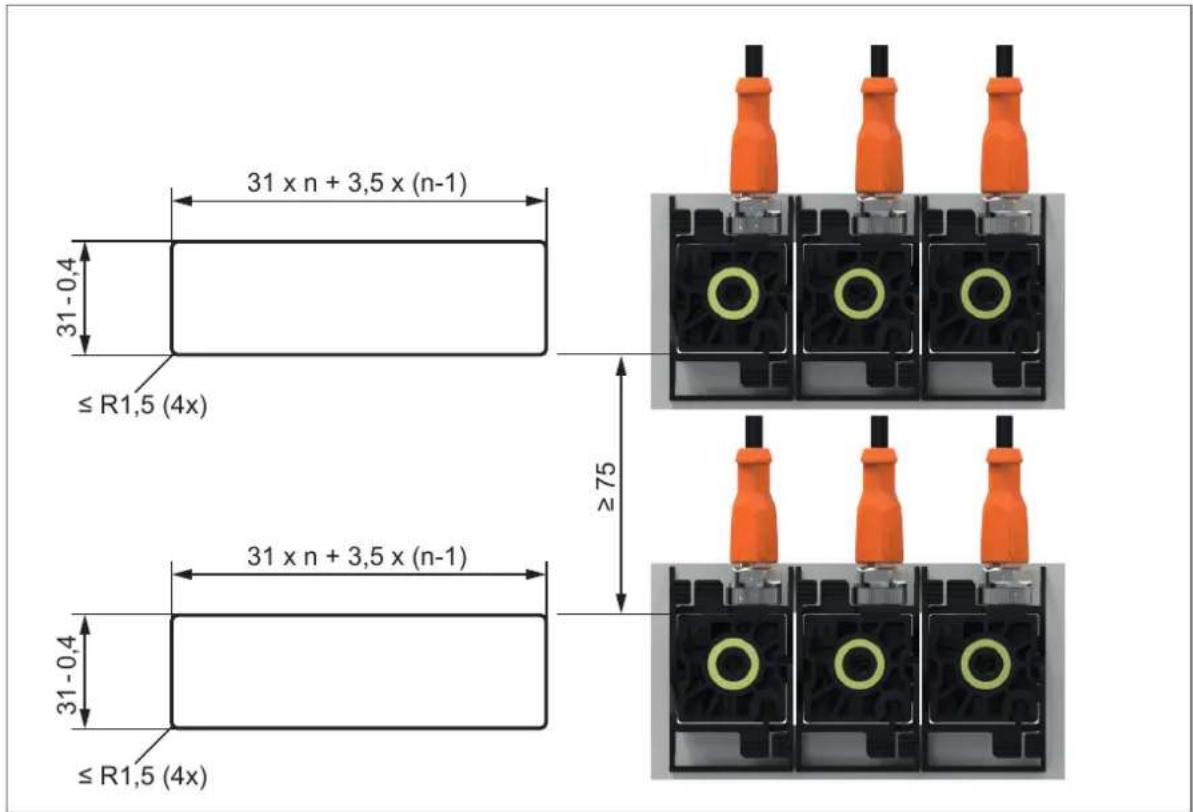

Montage de plusieurs appareils en série

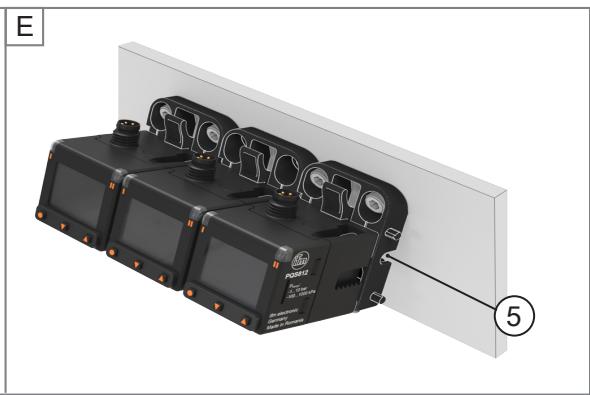

Les dispositifs de fixation peuvent être placés les uns dans les autres grâce à des broches latérales. Cela permet de stabiliser le positionnement des supports et d'éviter des trous dans la paroi arrière.
▶ Fixer le premier dispositif de fixation sur la paroi arrière.
Placer d'autres dispositifs de fixation les uns dans les autres à l'aide des broches latérales (3) et des trous (4).
▶ Selon les besoins, fixer également les autres dispositif de fixation à la paroi arrière à l'aide d'un ou de deux trous.
▶ Positionner l'appareil sur les broches (1) du dispositif de fixation et l'encliqueter vers le bas.
Une stabilisation supplémentaire peut s'avérer nécessaire pour une longue série d'appareils :
Faire passer une tige filetée M4 (non fournie) par l'encoche (5). Visser les deux côtés en utilisant une rondelle et un écrou.
Fig. 10: Fixation par l'arrière avec plusieurs dispositifs de fixation
5.2.5 Montage sur table
L'appareil peut être fixé sur un plateau de table à l'aide d'un dispositif de fixation.
Informations sur les accessoires disponibles sur www.ifm.com

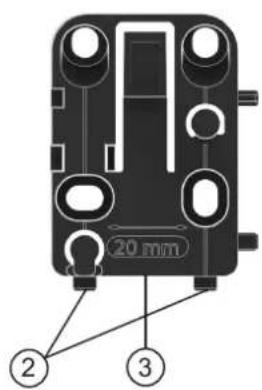

Préparer trois trous dans le plateau de la table :
- Deux trous pour les broches inférieures (2) à une distance de 20 mm et d'un diamètre de 4 mm.
- Un filetage M4 au milieu des deux trous (3).
▶ Insérer le dispositif de fixation avec les deux broches inférieures (2) dans les trous préparés.
▶ Visser le dispositif de fixation sur le plateau de table à l'aide d'une vis à tête cylindrique M4 (non fournie) (3).
▶ Positionner l'appareil sur les deux broches (1) du dispositif de fixation et l'encliqueter vers le bas.
A
Fig. 11: Montage sur table avec dispositif de fixation
Démontage
Fig. 12: Démontage
5.2.6 Montage sur rail DIN
L'appareil peut être fixé sur un rail DIN à l'aide d'un dispositif de fixation.
Informations sur les accessoires disponibles sur www.ifm.com
Accrocher le dispositif de fixation sur un rail DIN 35 mm et l'encliqueter.
▶ Positionner l'appareil sur les deux broches (1) du dispositif de fixation et l'encliqueter vers le bas.
Fig. 13: Montage sur rail DIN avec dispositif de fixation

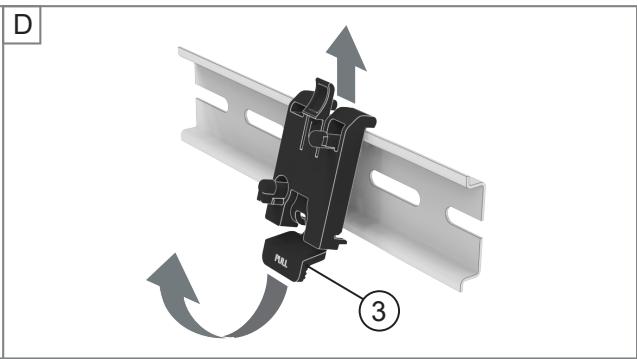

Démontage
Pousser le levier supérieur du dispositif de fixation (2) dans la direction de la flèche et retirer l'appareil par le haut.
▶ Tirer le levier inférieur du dispositif de fixation (3) vers le haut et retirer le dispositif de fixation du rail DIN.


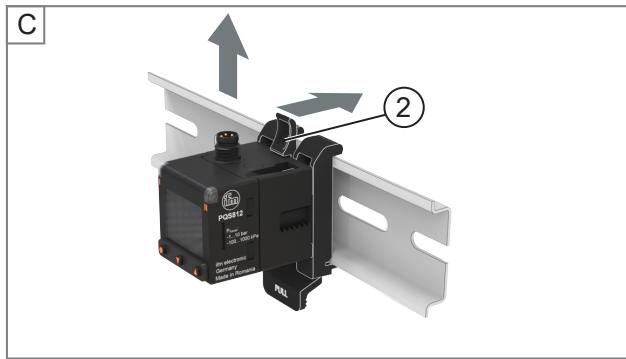

D RL ③Fig. 14: Démontage
5.2.7 Installation sur tableau de commande
L'appareil peut être installé sur un tableau de commande à l'aide d'un kit de montage. Le kit de montage n'est pas fourni.
Informations sur les accessoires disponibles sur www.ifm.com
Faire une découpe de 31 mm x 31 mm (prévoir une tolérance de -0,4 mm respectivement) et l'intégrer sur un tableau de commande d'une épaisseur maximum de 6 mm.


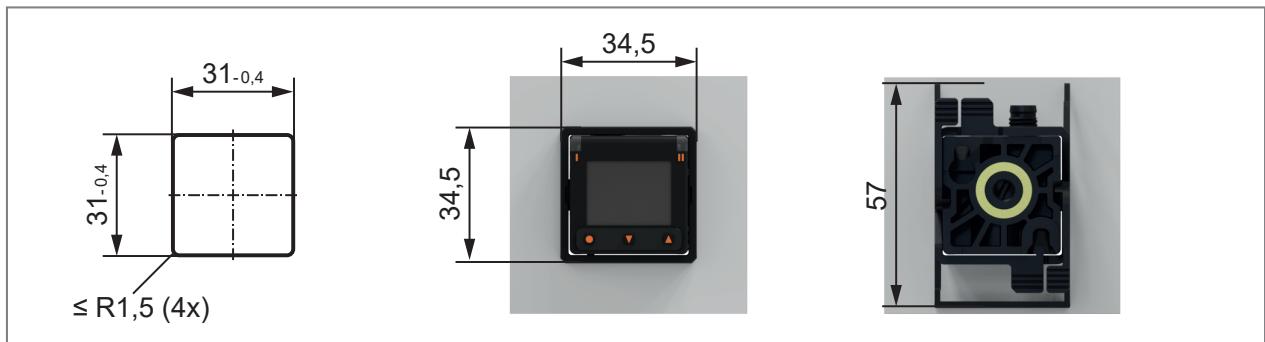

31-0,4 31-0,4 ≤ R1,5 (4x) 34,5 34,5 57Fig. 15: Installation sur le tableau de commande à l'aide d'un clip de fixation (découpe du tableau ; vue de face ; vue arrière)

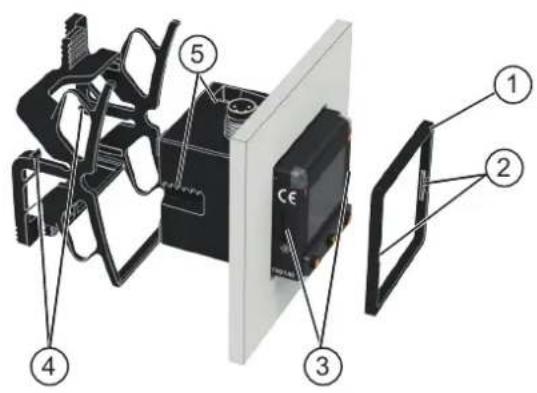

Insérer l'appareil par l'arrière dans la découpe du tableau de commande.
Faire glisser le cadre du kit de montage (1) par l'avant sur l'appareil et l'encliqueter avec les deux renflements latéraux (2) dans les encoches de l'appareil (3) situées des deux côtés.
Faire glisser le clip de fixation par l'arrière sur l'appareil. Les ergots d'arrêt du clip de fixation (4) s'encliquettent alors dans les encoches en forme de dents des deux côtés de l'appareil (5). Pousser jusqu'à ce que l'appareil soit bien fixé.
Fig. 16: Installation sur tableau de commande avec kit de montage

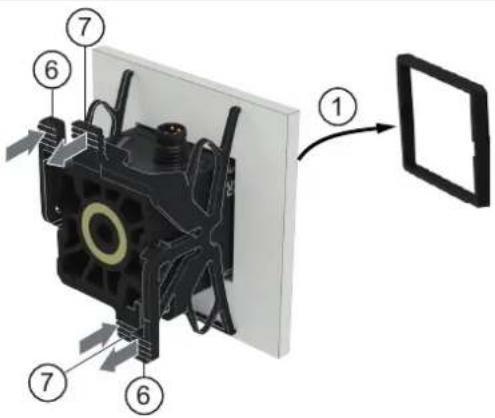

Démontage :
▶ Comprimer des deux côtés les leviers (6) et (7) du clip de fixation dans la direction de la flèche et retirer le clip de fixation.
▶ Soulever le cadre (1) à l'avant.
▶ Retirer l'appareil de la platine de montage.
Installation de plusieurs appareils sur un tableau de commande :
Les dimensions sont valables pour l'utilisation de connecteurs ifm avec des connecteurs femelles M8 coudés. En cas d'utilisation de connecteurs femelles droits, la distance doit être augmentée.
Les dimensions sont valables pour l'utilisation de connecteurs ifm avec des connecteurs femelles M12 droits. Il n'est pas possible d'utiliser des connecteurs femelles coudés.
6 Raccordement électrique
L'appareil doit être raccordé par un électricien qualifié.
Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.
Alimentation en tension selon TBTS, TBTP.
▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :
①
②
Fig. 20: Schéma de branchement (couleurs selon DIN EN 60947-5-2)
1 : Types d'appareil avec connecteur M12 2 : Types d'appareil avec connecteur M8
BK : noir BN : brun
BU : bleu WH : blanc
| Broche Affectation | |
| 1 | L+ |
| 3 | L- |
| 4 (OUT1) • Signal de commutation pour la pression• IO-Link | |
| 2 (OUT2) • Signal analogique pour la pression | |
Exemples de circuits :
2 : 1x commutation négative (nPn) / 1x analogique
7 Eléments de service et d'indication


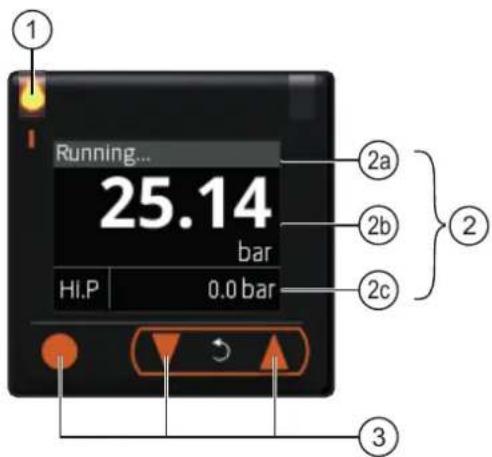

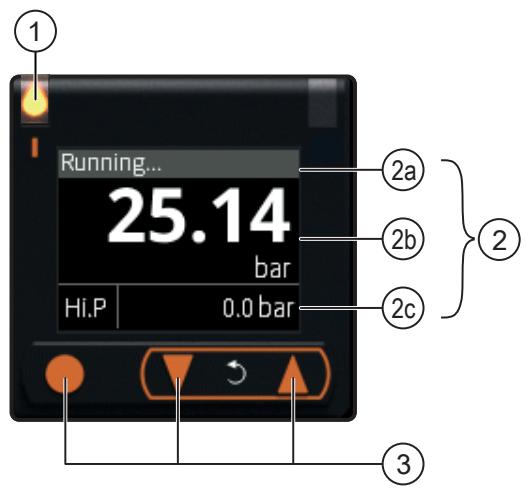

Running... 25.14 bar HI.P 0.0 bar ① ②a ②b ②c ③1 : LED d'état de commutation pour OUT1 (allumée si la sortie 1 est active)
2 : Afficheur TFT
2a : Ligne de titre
2b : Ligne des valeurs process
2c : Informations supplémentaires en fonction du réglage de [dis.L] (→ Agencement de l'affichage 142)
3 : Boutons de sélection des affichages et pour le paramétrage (→ Paramétrage au moyen des boutons de l'appareil □ 30)
Si l'appareil mesure une température interne élevée, la luminosité de l'afficheur est automatiquement ajustée :
Température interne > 67 °C : la luminosité est réduite à 25 %.
Température interne > 80 °C : l'afficheur est désactivé. Activation par bouton-poussoir. Voir aussi Messages d'avertissement (→ □ 54) et Messages d'erreur (→ □ 55).
Permutation entre les affichages :
Les boutons de l'appareil permettent d'appeler d'autres informations pendant le fonctionnement :
Appuyer plusieurs fois sur le bouton [▲] ou [▼].
▷ L'afficheur passe d'un affichage à un autre.
Après 30 secondes, l'appareil retourne à l'agencement de l'affichage défini par l'utilisateur.
Fig. 21: Permutation entre les affichages
1 : Agencement de l'affichage personnalisé (→ Agencement de l'affichage □ 42)
2 : Affichage des heures de fonctionnement et de la valeur du compteur SSC1.1
3 : Affichage de la valeur de pression la plus élevée et la plus basse mesurée

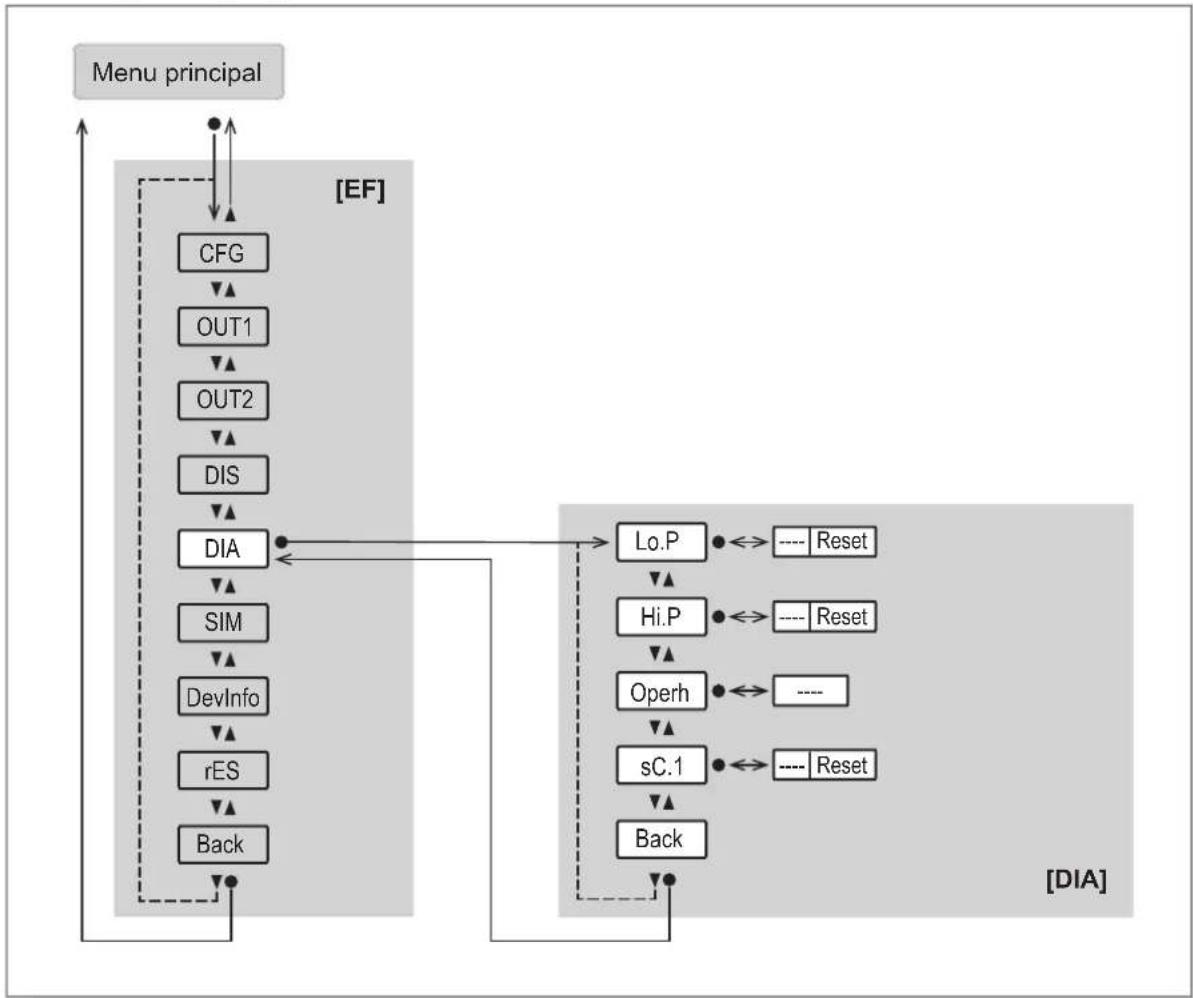

8 Menu
Les figures de menu indiquent les paramètres pouvant être réglés par boutons-poussoirs sur l'appareil. Ces paramètres et d'autres fonctions sont également disponibles via l'interface IO-Link.


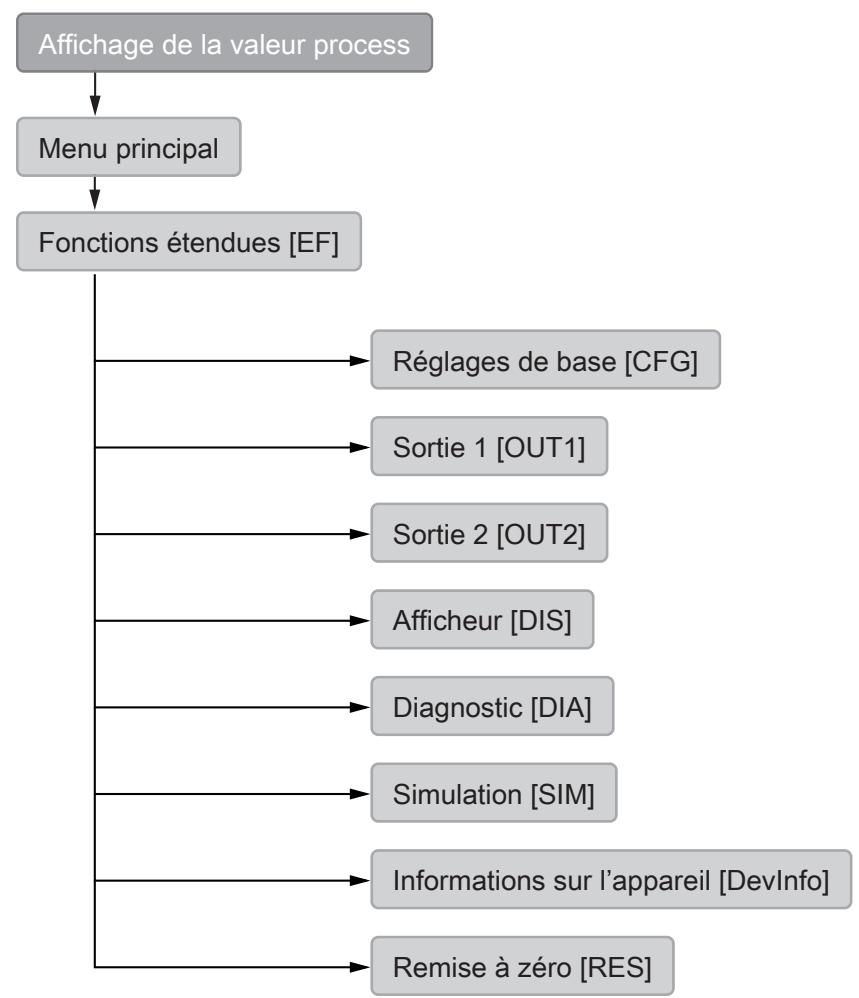

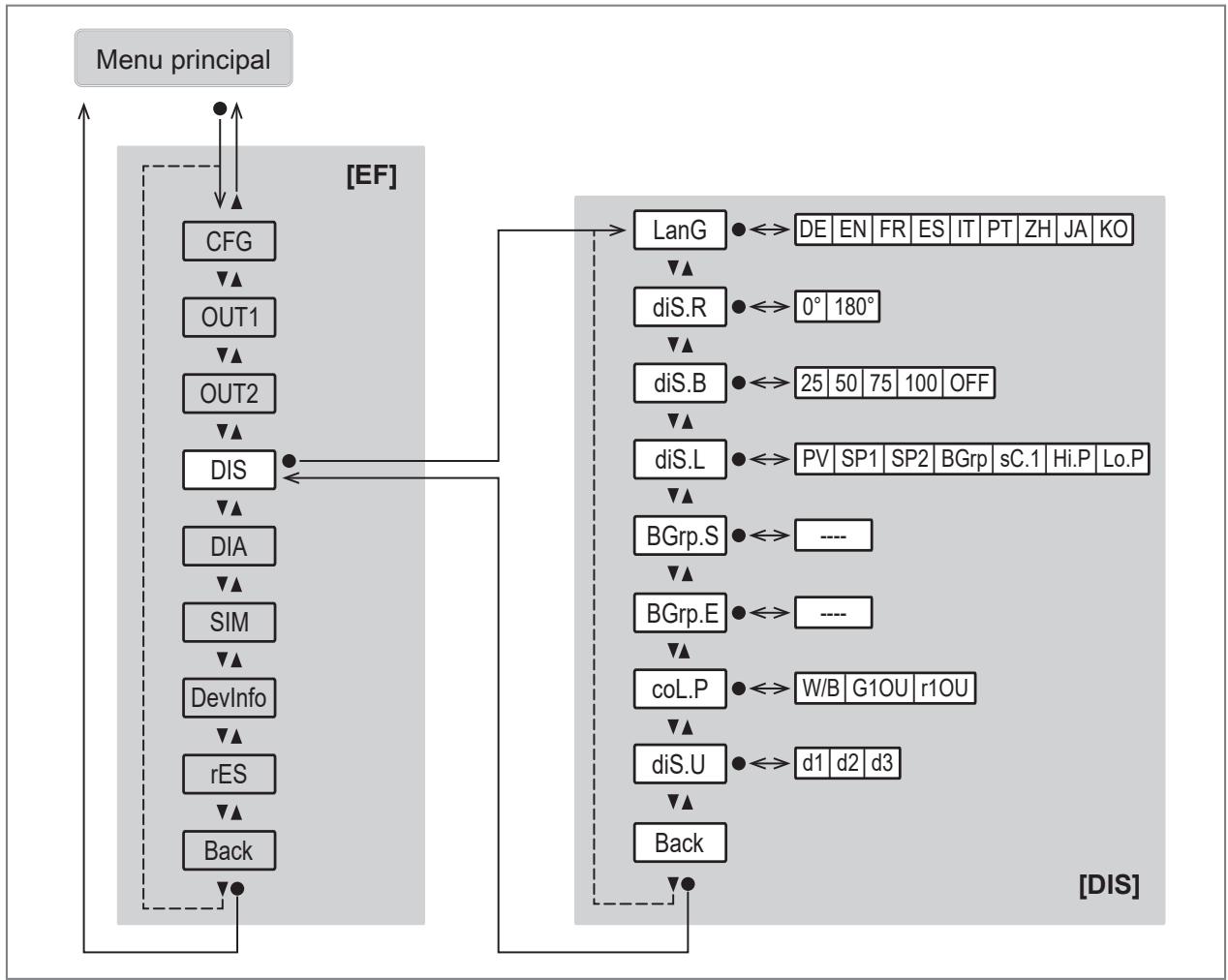

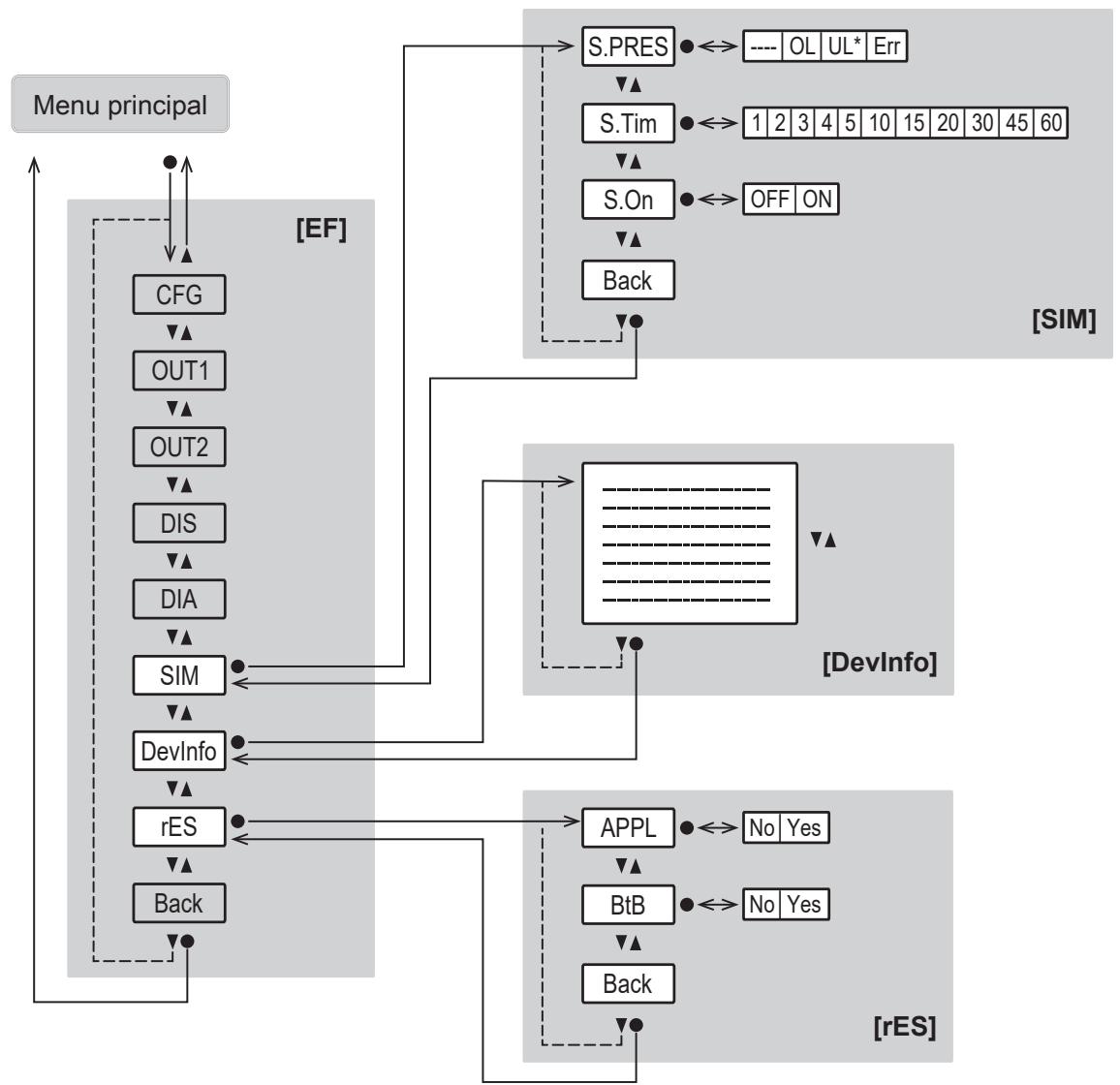

Fig. 22: Aperçu du menu
8.1 Menu principal et sous-menus
Les paramètres affichés changent si le réglage usine est modifié. Les écrans de menu ci-après présentent le maximum des paramètres disponibles.
Le menu principal affiche les valeurs limites réglées pour la surveillance de l'air comprimé. L'affichage des paramètres dépend du mode de seuil de commutation sélectionné (→ Signal de commutation numérique ☐ 31).
Lorsque le mode de seuil de commutation [OFF] est réglé, aucun paramètre n'est affiché pour le canal de commutation concerné.
Le réglage du mode de seuil de commutation s'effectue dans le sous-menu [OUT1].
Les seuils de commutation et l'hystérésis peuvent être modifiés aussi bien dans le sous-menu [OUT1] que dans le menu principal, à condition qu'ils soient affichés dans le menu principal.

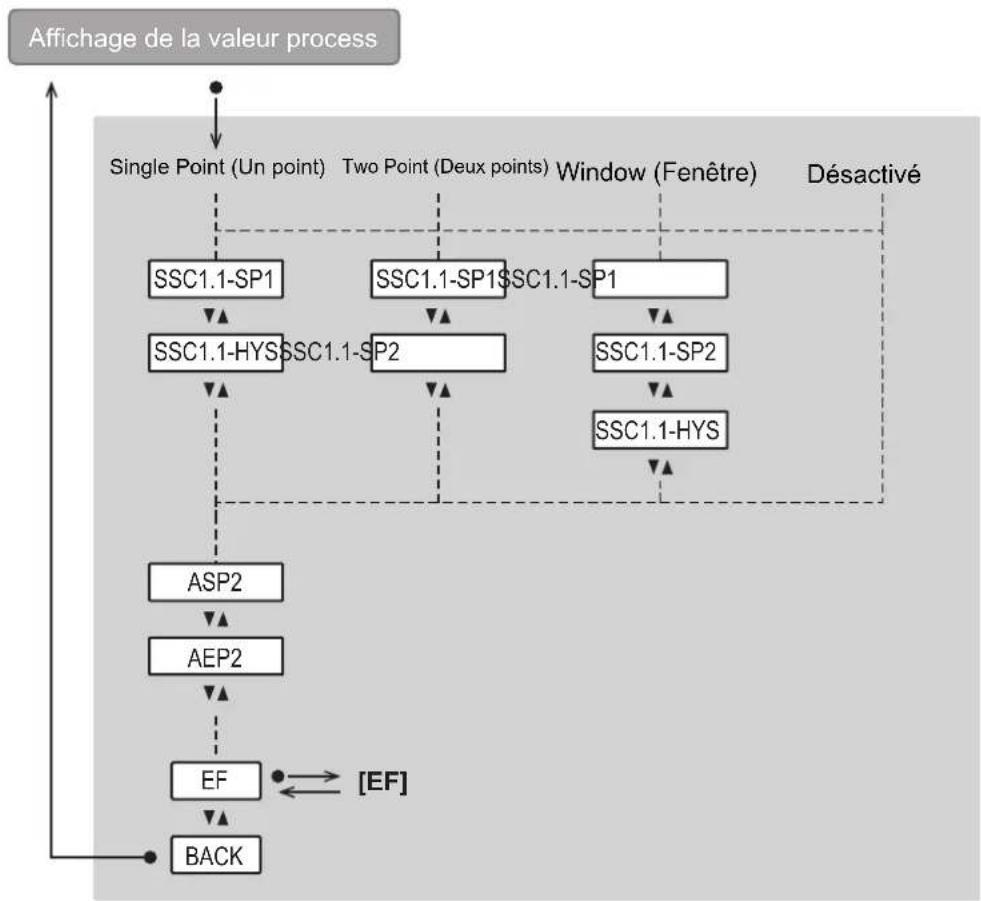

Menu principal :
| Paramètre Explication | |
| SSC1.1-SP1 Seuil de commutation 1 pour canal de commutation SSC1.1 | |
| SSC1.1-SP2 Seuil de commutation 2 pour canal de commutation SSC1.1 | |
| SSC1.1-HYS Hystérésis pour canal de commutation SSC1.1 | |
| ASP2 Valeur minimum de la sortie analogique pour OUT2 | |
| AEP2 Valeur maximum de la sortie analogique pour OUT2 | |
| EF Passage au sous-menu | EF (fonctions étendues) |

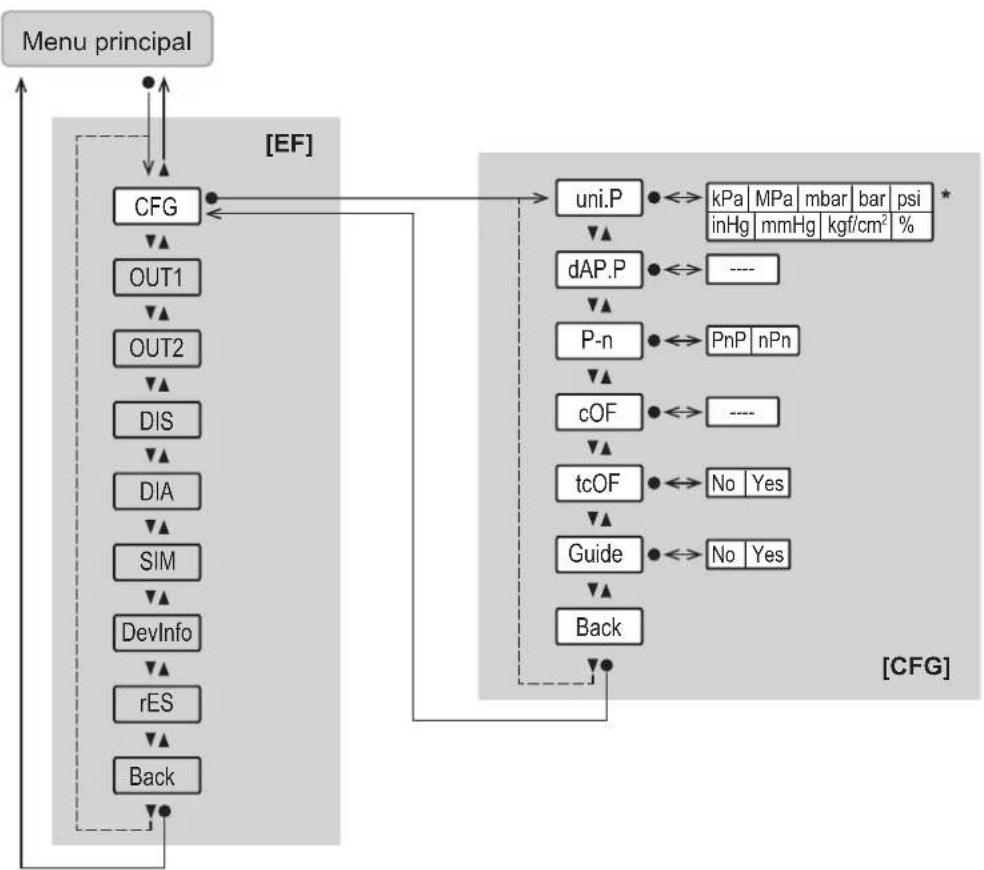

Réglages de base du menu [CFG] :
* La sélection des unités dépend du type d'appareil. Voir Unité de mesure standard (→ 38).
| Paramètre Explication | |
| CFG Passage au sous-menu CFG (réglages de base) | |
| uni.P Unité de mesure standard pour la pression | |
| dAP.P Constante d'amortissement en secondes pour la pression (63 % temps de montée τ) | |
| P-n Polarité de sortie des sorties de commutation | |
| cOF Facteur de correction pour le calibrage du point zéro | |
| tCOF Apprentissage du facteur de correction pour le calibrage du point zéro | |
| Guide Activation de l'installation guidée (assistant) | |
Menu pour la configuration de la sortie [OUT1] :
| Paramètre Explication | |
| OUT1 Passage au sous-menu OUT1 (configuration de sortie de la sortie 1) | |
| ou1 Fonction de sortie pour la sortie OUT1 | |
| LOGI Logique du seuil de commutation : [high active] ou [low active] | |
| modE Mode seuil de commutation : [Single Point], [Two Point], [Window], [Deactivated] | |
| TCH1 Apprentissage du seuil de commutation SP1 | |
| TCH2 Apprentissage du seuil de commutation SP2 | |
| SP1 Seuil de commutation 1 | |
| SP2 Seuil de commutation 2 | |
| HYS Hystérésis | |
| dS Temporisation de commutation pour le passage à l’état actif (en secondes) | |
| dr Temporisation au décler chement pour le passage à l’état inactif (en secondes) | |

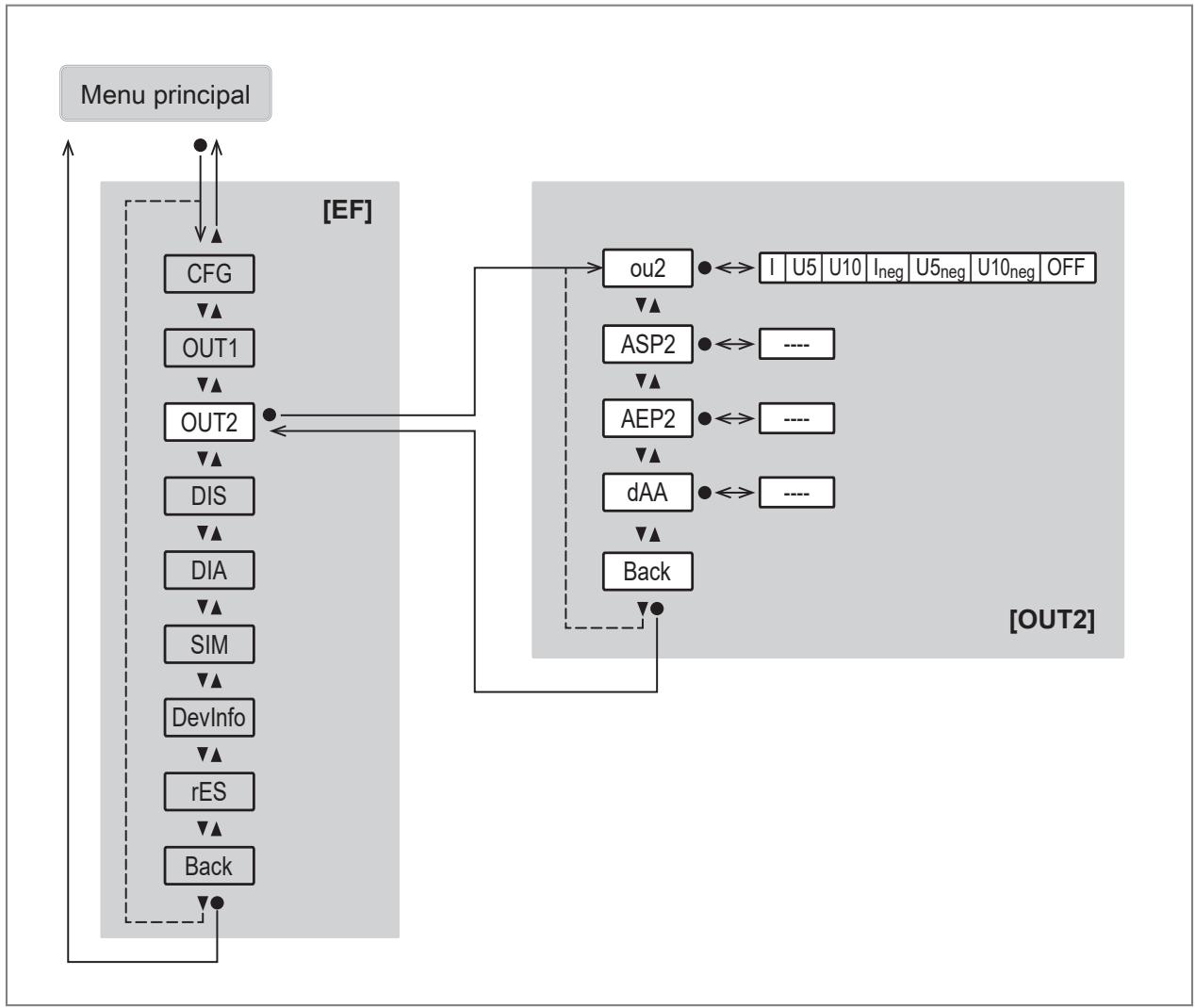

Menu pour la configuration de la sortie [OUT2] :
| Paramètre Explication | |
| OUT2 Passage au sous-menu OUT2 (configuration de sortie de la sortie 2) | |
| ou2 Fonction de sortie pour la sortie OUT2 | |
| ASP2 Valeur minimum de la sortie analogique pour OUT2 | |
| AEP2 Valeur maximum de la sortie analogique pour OUT2 | |
| dAA Temporisation d'amortissement en secondes pour le signal analogique | |

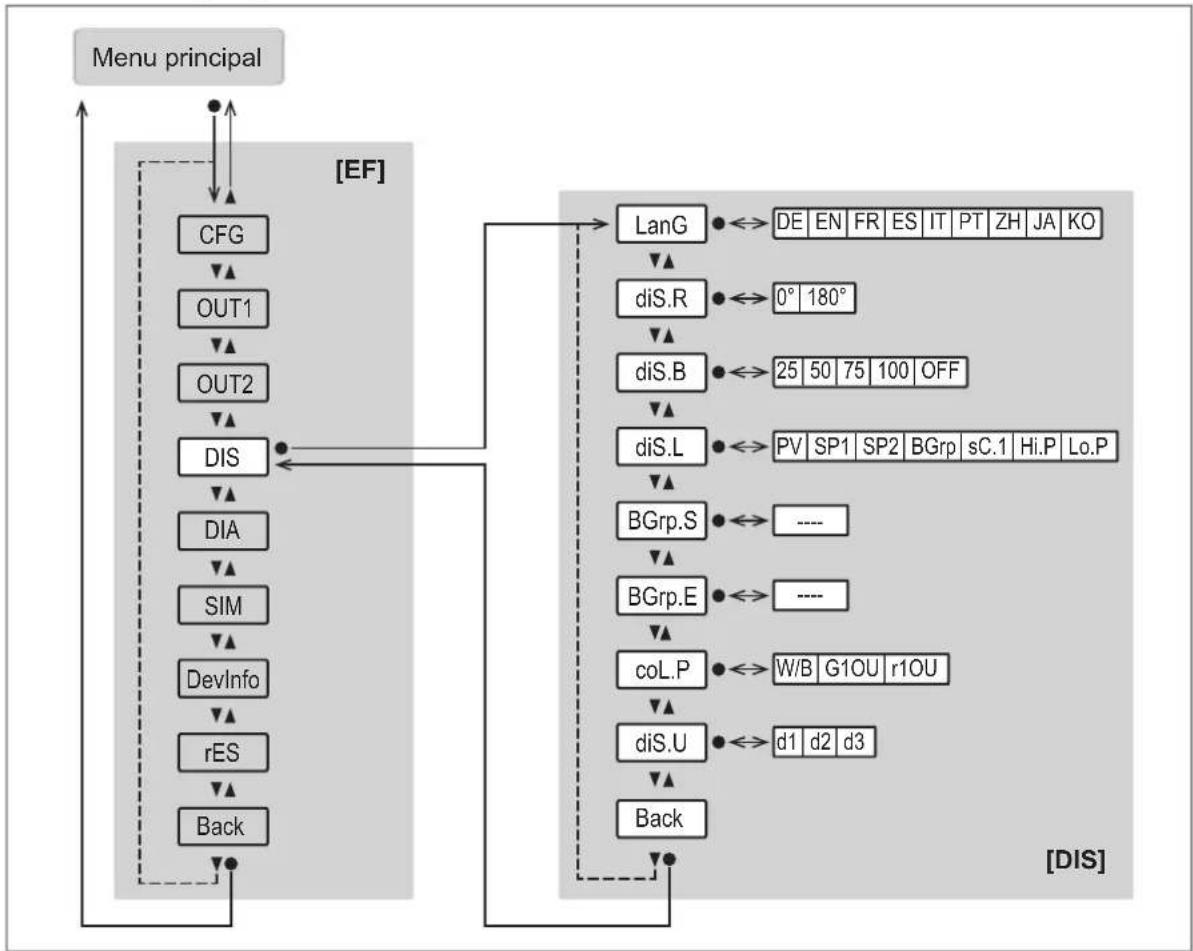

Menu afficheur [DIS] :
subgraph["EF"]
B
C
D
E
F
G
H
I
J
K
L
M
N
P
Q
R
S
T
V
W
X
Y
Z
AB
end
| Paramètre Explication | |
| DIS Passage au sous-menu | DIS (paramètres d'affichage) |
| LanG Sélection de la langue | d'affichage |
| diS.R Orientation de l'afficheur | |
| diS.B Luminosité de l'affichage | |
| diS.L Agencement de l'affichage | |
| BGrp.S Point de départ de la mise à l'échelle du bargraphe | |
| BGrp.E Point final de la mise à l'échelle du bargraphe | |
| col.P couleur des caractères pour la pression | |
| diS.U Fréquence de rafraîchissement de l'affichage | |
Menu diagnostic [DIA] :
| Paramètre Explication | |
| DIA Passage au sous-menu DIA (Diagnostic) | |
| Lo.P Valeur de pression minimum mesurée | |
| Hi.P Valeur de pression maximale mesurée | |
| Operh Heures de fonctionnement depuis la première mise en service | |
| sC.1 Compteur des cycles de commutation sur la sortie OUT1 | |
Menu Simulation [SIM], informations sur l'appareil [DevInfo] et remise à zéro de l'appareil [RES] :
| Paramètre Explication | |
| SIM Passage au sous-menu SIM (simulation) | |
| S.PRS Valeur de pression simulée en mode simulation | |
| S.Tim Durée de la simulation en minutes | |
| S.On Démarrer le mode de simulation | |
| DevInfo | Passage au sous-menu DevInfo (info appareil) : Informations sur l'appareil (→ 49) |
| rES Passage au sous-menu Remise à zéro (réinitialisation de l'appareil) | |
| APPL Réinitialisation de l'application (remise à zéro des réglages de paramètres spécifiques à l'application) | |
| BtB Remise à zéro back to box (rétablir les réglages usine) | |
* uniquement pour les types d'appareils PQSxx0
9 Mise en service
Après la mise sous tension et l'écoulement du retard à la disponibilité, l'appareil passe au mode de fonctionnement normal. Il exécute ses fonctions de mesure et d'évaluation et génère des signaux de sortie selon les paramètres réglés.
Pendant le retard de disponibilité, les sorties se trouvent dans l'état suivant, conformément au paramétrage :
Sortie de commutation :
- Actif (« high » pour la fonction NO ; « low » pour la fonction NF)
Sortie analogique :
- 0 mA pour la sortie courant (l ou l neg)
- 0 V pour la sortie tension (U5, U5 neg, U10, U10neg)
En cas de connexion d'un maître IO-Link, l'appareil passe automatiquement du mode SIO (Standard Input Output) au mode IO-Link, si le port du maître est réglé sur le mode de fonctionnement IO-Link.
9.1 Installation guidée par un assistant d'installation
Lors de la première mise en service de l'appareil – dans la mesure où l'appareil n'a pas déjà été paramétré via IO-Link – ou après une remise à zéro back to box, il est demandé sur l'afficheur lors du passage de l'affichage des valeurs process au menu principal si une installation guidée est souhaitée.
▶ Choisir entre [Oui] et [Non].
Si [Oui] est sélectionné, des paramètres, questions et demandes d'action apparaissent successivement. Les boutons [▲] et [▼] permettent de choisir entre les possibilités de sélection, le bouton [●] sert à confirmer la sélection.
Si [Non] est sélectionné, le menu principal apparaît et le capteur fonctionne avec les réglages usine. Si nécessaire, modifier les réglages des paramètres, voir le chapitre Paramétrage.
L'installation guidée peut être à nouveau appelée à tout moment via le paramètre [EF] > [CFG] > [Guide].
Après le message indiquant que l'installation guidée est terminée, il est demandé si la mesure doit commencer.
▷ Si [Oui] est sélectionné, l'afficheur signale que l'installation a été terminée avec succès et passe à l'affichage des valeurs process.
Si [Non] est sélectionné, des paramètres individuels peuvent être à nouveau appelés ou bien l'installation guidée peut être à nouveau entièrement exécutée via la commande [Redémarrer guide].
▷ Si [Info] est sélectionné, l'appareil affiche la configuration de l'appareil précédemment réglée.
10 Paramétrage
Le paramétrage peut être réalisé via l'interface IO-Link ou au moyen des éléments de commande sur l'appareil.
Les paramètres peuvent être réglés avant le montage et la mise en service ou pendant le fonctionnement.
Des changements du paramétrage pendant l'opération affectent le mode de fonctionnement de l'installation.
S'assurer du bon fonctionnement de l'installation.
Pendant le paramétrage l'appareil reste fonctionnel. Il continue à exécuter ses fonctions de surveillance avec le paramètre précédent jusqu'à ce que le paramétrage soit validé.
En fonction du paramétrage, les paramètres disponibles dans le menu peuvent changer.
10.1 Paramétrage au moyen des boutons de l'appareil
ATTENTION
En cas de hautes températures ambiantes ou du fluide, certaines parties du boîtier peuvent s'échauffer fortement.
▷ Risque de brûlures
▶ Ne pas toucher l'appareil avec les mains.
Le cas échéant, utiliser un objet auxiliaire émoussé pour effectuer des réglages sur l'appareil.
Paramétrage général :
| Objectif Action | |
| Passage de l'affichage des valeurs process au menu principal [●] | |
| Passage à un sous-menu Naviguer avec [▼] jusqu'au sous-me- | nu, par exemple [EF], puis [●] |
| Sélection du paramètre souhaité [▲] ou [▼] | |
| Passage au mode de réglage [●] | |
| Changement de la valeur de paramètre [▲] ou [▼] | |
| Validation du paramètre réglé [●] | |
| Quitter le réglage de paramètre sans sauvegarde [▲] + [▼] | |
| Retour au niveau de menu supérieur(répéter plusieurs fois pour revenir à l'affichage des valeurs process) | [▲] + [▼]- ou -Naviguer avec [▲] ou [▼] jusqu'à [Re-tour], puis [●] |
| Retour à l'affichage des valeurs process > 30 secondes (timeout) |
Voir également : Installation guidée par un assistant d'installation (→ 29).
10.2 Paramétrage via IO-Link
Conditions pour le paramétrage via l'interface IO-Link :
√ Un logiciel de paramétrage approprié, par ex. ifm moneo|configure
√ L'Input Output Device Description (IODD) pour l'appareil, voir documentation.ifm.com
√ Un maître IO-Link
Raccorder le maître IO-Link à un logiciel de paramétrage.
Régler le port du maître sur le mode de fonctionnement IO-Link.
Raccorder l'appareil à un port libre du maître IO-Link.
▷ L'appareil passe en mode IO-Link.
▶ Modifier le paramétrage dans le logiciel.
▶ Ecrire les réglages de paramètre sur l'appareil.
Conseils pour le paramétrage → Manuel du logiciel de paramétrage
10.3 Configuration de sortie
10.3.1 Signal de commutation numérique
L'appareil met à disposition des signaux de commutation numériques via des canaux de commutation (SSC = Switching Signal Channel).
L'appareil dispose de deux canaux de commutation numériques SSC1.1 et SSC1.2, par lesquels la valeur process peut être émise.
Explication de la numérotation des canaux de commutation SSCx.y : x = valeur process ; y = canal de commutation
Les canaux de commutation peuvent être évalués via l'interface IO-Link et les sorties matériel.
Le canal de commutation SSC1.1 est attribué de manière fixe à la sortie matérielle physique OUT1.
Le canal de commutation SSC1.2 ne peut être lu que via l'interface IO-Link.
Chaque canal de commutation peut être paramétré individuellement.
Lors du paramétrage des canaux de commutation, le mode seuil de commutation, les seuils de commutation et la logique des seuils de commutation sont réglés.
Mode seuil de commutation
Il est possible de choisir entre les modes seuil de commutation suivants selon le profil IO-Link Smart Sensor – classe de fonction « Quantity Detection » :
Le canal de commutation passe à l'état actif en fonction de la valeur de données process (PDV).
L'état actif se situe au-dessus du point de commutation dans [Single Point Mode] et [Two Point Mode] et dans la fenêtre dans [Window Mode].
Logique du seuil de commutation
En réglant la logique du seuil de commutation [High active] ou [Low active], on peut spécifier quelle valeur le canal de commutation a à l'état actif :
• [High active] : Le canal de commutation est « high » à l'état actif (= ON = normalement ouvert = 1)
- [Low active] : Le canal de commutation est « low » à l'état actif (= OFF = normalement fermé = 0)
Les figures suivantes montrent l'état des canaux de commutation en fonction du mode seuil de commutation, de la logique du seuil de commutation et de la valeur des données process (PDV).
Deactivated
Si le mode seuil de commutation [Deactivated] est réglé pour un canal de commutation, le canal de commutation a en permanence la valeur suivante, indépendamment de la valeur process :
- En cas de logique du seuil de commutation [High active] : « low » en permanence.
- En cas de logique du seuil de commutation [Low active] : « high » en permanence.

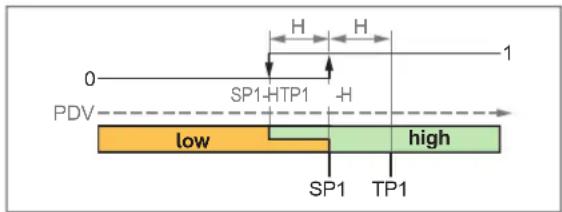

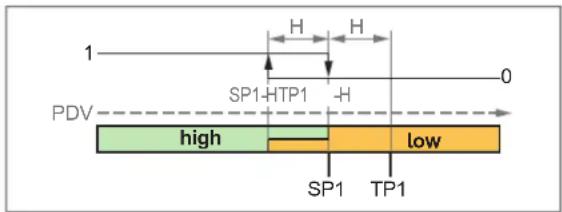

Mode « Single Point »
Un seul seuil d'enclenchement (SP1) est réglé manuellement ou appris.
Le seuil de déclenchement (SP1-H) se base sur le seuil d'enclenchement et l'hystérésis configurée.
Lors de l'apprentissage, le seuil d'enclenchement est réglé en dessous de la valeur process apprise (TP1) diminuée de l'hystérésis.
SP1 : Seuil d'enclenchement
TP1 : Seuil d'apprentissage
TP1-H : Seuil d'enclenchement lors de l'apprentissage (= SP1)
SP1-H Seuil de déclenchement
SP1 : Seuil d'enclenchement
TP1 : Seuil d'apprentissage
TP1-H : Seuil d'enclenchement lors de l'apprentissage (= SP1)
SP1-H Seuil de déclenchement
Pour les appareils avec une plage de mesure négative jusqu'à zéro (appareils à vide PQxxx9 avec plage de mesure -1 bar à 0 bar), les dispositions suivantes s'appliquent contrairement à tous les autres appareils : La logique de seuil de commutation est préréglée en usine sur [Low active].

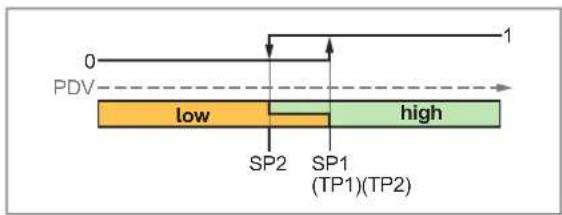

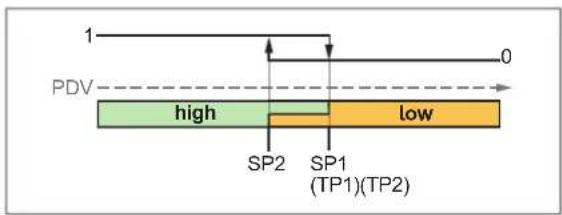

Mode « Two Point »
Un seuil de commutation SP1 et un seuil de commutation SP2 sont réglés manuellement ou appris.
La position des seuils de commutation peut être choisie librement lors du paramétrage via IO-Link : SP1 peut être inférieur ou supérieur à SP2. Le seuil de commutation inférieur est le seuil de déclenchement. Dans l'exemple ci-dessous, SP1 est le seuil d'enclenchement et SP2 le seuil de déclenchement.
Lors du paramétrage via les boutons de l'appareil, SP1 doit être supérieur à SP2.
Lors de l'apprentissage, le seuil de commutation est directement réglé sur la valeur process respective apprise. Notez : [Teach SP1] règle SP1, [Teach SP2] règle SP2.
L'hystérésis est ignorée en mode Two Point.
SP1 : Seuil de commutation 1
SP2 : Seuil de commutation 2
TP1 : Seuil d'apprentissage 1 (= SP1)
TP2 : Seuil d'apprentissage 2 (= SP2)
SP1 : Seuil de commutation 1
SP2 : Seuil de commutation 2
TP1 : Seuil d'apprentissage 1 (= SP1)
TP2 : Seuil d'apprentissage 2 (= SP2)
Pour les appareils avec une plage de mesure négative jusqu'à zéro (appareils à vide PQxxx9 avec plage de mesure -1 bar à 0 bar), les dispositions suivantes s'appliquent contrairement à tous les autres appareils : La logique de seuil de commutation est préréglée en usine sur [Low active].

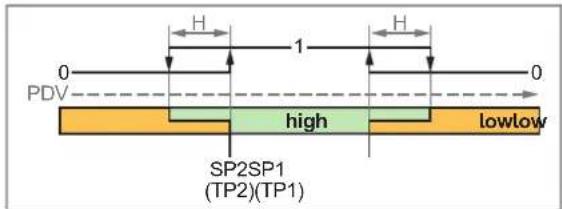

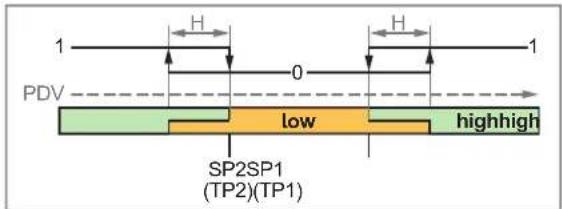

Mode « Window »
Deux seuils de commutation (SP1) et (SP2) sont réglés manuellement ou appris.
Les deux seuils de commutation délimitent une fenêtre.
La position des seuils de commutation peut être choisie librement : SP1 peut être inférieur ou supérieur à SP2. Le seuil de commutation inférieur est la valeur limite inférieure, le seuil de commutation supérieur est la valeur limite supérieure de la fenêtre.
Lors de l'apprentissage, le seuil de commutation est directement réglé sur la valeur process respective apprise. Notez : [Teach SP1] règle SP1, [Teach SP2] règle SP2.
Lorsque la valeur des données process entre dans la fenêtre, l'état du canal de commutation change immédiatement en cas de dépassement vers le bas ou vers le haut des points de commutation.
Lorsque la valeur des données process quitte la fenêtre, l'état du canal de commutation change en cas de dépassement par le haut/par le bas du seuil de commutation plus l'hystérésis (SP1+H ou SP2-H).
SP1 : Seuil de commutation 1
SP2 : Seuil de commutation 2
TP1 : Seuil d'apprentissage 1 (= SP1)
TP2 : Seuil d'apprentissage 2 (= SP2)
SP1 : Seuil de commutation 1
SP2 : Seuil de commutation 2
TP1 : Seuil d'apprentissage 1 (= SP1)
TP2 : Seuil d'apprentissage 2 (= SP2)
Pour les appareils avec une plage de mesure négative jusqu'à zéro (appareils à vide PQxxx9 avec plage de mesure -1 bar à 0 bar), les dispositions suivantes s'appliquent contrairement à tous les autres appareils : La logique de seuil de commutation est préréglée en usine sur [Low active].
Remarque sur l'hystérésis
L'hystérésis ne doit pas dépasser 10 % de la valeur finale de l'étendue de mesure (VEM). Si, en mode de seuil de commutation [Single Point], le seuil d'enclenchement et le seuil de déclenchement ne sont pas suffisamment éloignés l'un de l'autre pour l'application, il convient de sélectionner le mode de seuil de commutation [Two Point].
Si le réglage [Auto] est sélectionné pour l'hystérésis, la valeur suivante est définie pour l'hystérésis :
| Etendue de mesure Hystérésis [Single Point] Hystérésis [Window] | |
| -1 à 0 bar 0,02 bar 0,002 bar | |
| -1 à 1 bar 0,04 bar 0,004 bar | |
| -1 à 10 bar 0,2 bar 0,02 bar | |
| 0 à 16 bar 0,32 bar 0,03 bar |
Tab. 1: Hystérésis pour le réglage [Auto] en fonction de l'étendue de mesure de l'appareil et du mode de seuil de commutation sélectionné
10.3.1.1 Paramétrage au moyen des boutons de l'appareil : Signal de commutation
Les boutons de l'appareil ne permettent de régler que le canal de commutation SSC1.1.
√ L'unité de mesure standard est sélectionnée : [EF] > [CFG] > [uni.P].
√ Le signal de commutation est sélectionné pour la sortie 1 : [EF] > [OUT1] > [ou1] = [SSC1.1]
√ La logique du seuil de commutation est sélectionnée : [EF] > [OUT1] > [LOGI]
▶ Ouvrir le menu [EF] > [OUT1] pour la configuration de la sortie OUT1.
Mode Single Point :
▶ Sélectionner [modE] et régler le mode de seuil de commutation : [Single Point].
▶ Sélectionner [SP1] et régler le seuil de commutation 1.
▶ Sélectionner [HYS] et régler l'hystérésis.
Mode Two Point :
▶ Sélectionner [modE] et régler le mode de seuil de commutation : [Two Point].
▶ Sélectionner [SP1] et régler le seuil de commutation 1.
▶ Sélectionner [SP2] et régler le seuil de commutation 2.
Mode Window :
▶ Sélectionner [modE] et régler le mode de seuil de commutation : [Window].
▶ Sélectionner [SP1] et régler le seuil de commutation 1.
▶ Sélectionner [SP2] et régler le seuil de commutation 2.
▶ Sélectionner [HYS] et régler l'hystérésis.
10.3.1.2 Apprentissage via les boutons de l'appareil : Signal de commutation
Les boutons de l'appareil ne permettent de régler que le canal de commutation SSC1.1.
√ L'unité de mesure standard est sélectionnée : [EF] > [CFG] > [uni.P].
√ Le signal de commutation est sélectionné pour la sortie 1 : [EF] > [OUT1] > [ou1] = [SSC1.1]
√ La logique du seuil de commutation est sélectionnée : [EF] > [OUT1] > [LOGI]
▶ Ouvrir le menu [EF] > [OUT1] pour la configuration de la sortie OUT1.
Mode Single Point :
▶ Sélectionner [modE] et régler le mode de seuil de commutation : [Single Point].
Approcher la pression du système à laquelle la sortie doit commuter et la maintenir constante.
▶ Sélectionner [TCH1] et régler [Yes].
La valeur actuelle moins l'hystérésis est adoptée comme seuil de commutation SP1.
▶ Sélectionner [HYS] et régler l'hystérésis.
Mode Two Point :
▶ Sélectionner [modE] et régler le mode de seuil de commutation : [Two Point].
Approcher la pression du système à laquelle la sortie doit commuter et la maintenir constante.
▶ Sélectionner [TCH1] et régler [Yes].
La valeur actuelle est adoptée comme seuil de commutation SP1.
Approcher la pression du système à laquelle la sortie doit se déclencher et la maintenir constante.
▶ Sélectionner [TCH2] et régler [Yes].
La valeur actuelle est adoptée comme seuil de commutation SP2.
Mode Window :
▶ Sélectionner [modE] et régler le mode de seuil de commutation : [Window].
▶ Sélectionner [HYS] et régler l'hystérésis.
Approcher la pression du système pour la valeur limite supérieure de la fenêtre et la maintenir constante.
▶ Sélectionner [TCH1] et régler [Yes].
La valeur actuelle est adoptée comme seuil de commutation SP1.
Approcher la pression du système pour la valeur limite inférieure de la fenêtre et la maintenir constante.
▶ Sélectionner [TCH2] et régler [Yes].
La valeur actuelle est adoptée comme seuil de commutation SP2.
10.3.1.3 Paramétrage via IO-Link : Signal de commutation
Les deux canaux de commutation peuvent être réglés via l'interface IO-Link.
√ L'unité de mesure standard est sélectionnée : [Paramètres] > [Paramètres de base] > [uni.P].
√ Le signal de commutation est sélectionné pour la sortie x : [Paramètre] > [Ausgangskonfiguration] > [oux] = [SSC1.x]
√ La logique du seuil de commutation est sélectionnée : [Paramètre] > [SSC1.x] > [SSC1.1 Config.Logic]
Appeler [Paramètre] > [SSC1.x] pour la configuration de la sortie OUT1.
Mode Single Point :
▶ Sélectionner [SSC1.x Config. Mode] et régler le mode du seuil de commutation : [Single Point].
▶ Sélectionner [SSC1.x Param. SP1] et régler le seuil de commutation 1.
▶ Sélectionner [SSC1.x Config. Hyst] et régler l'hystérésis.
Mode Two Point :
▶ Sélectionner [SSC1.x Config. Mode] et régler le mode du seuil de commutation : [Two Point].
▶ Sélectionner [SSC1.x Param. SP1] et régler le seuil de commutation 1.
▶ Sélectionner [SSC1.x Param. SP2] et régler le seuil de commutation 2.
Mode Window :
▶ Sélectionner [SSC1.x Config. Mode] et régler le mode du seuil de commutation : [Window].
▶ Sélectionner [SSC1.x Param. SP1] et régler le seuil de commutation 1.
▶ Sélectionner [SSC1.x Param. SP2] et régler le seuil de commutation 2.
▶ Sélectionner [SSC1.x Config. Hyst] et régler l'hystérésis.
10.3.1.4 Apprentissage via IO-Link : Signal de commutation
Les deux canaux de commutation peuvent être réglés via l'interface IO-Link.
√ L'unité de mesure standard est sélectionnée : [Paramètres] > [Paramètres de base] > [uni.P].
√ Le signal de commutation est sélectionné pour la sortie x : [Paramètre] > [Ausgangskonfiguration] > [oux] = [SSC1.x]
√ La logique du seuil de commutation est sélectionnée : [Paramètre] > [SSC1.x] > [SSC1.1 Config.Logic]
Appeler [Paramètre] > [SSC1.x] pour la configuration de la sortie OUT1.
Mode Single Point :
▶ Sélectionner [SSC1.x Config. Mode] et régler le mode du seuil de commutation : [Single Point].
▶ Sélectionner [SSC1.x Config. Hyst] et régler l'hystérésis.
Approcher la pression du système pour le seuil de commutation souhaité et la maintenir constante.
▶ Appeler [Paramètres] > [Apprentissage].
▶ Sélectionner [TI Select] et définir le canal de commutation : [SSC1.1] ou [SSC1.2].
Exécuter la commande : [Teach SP1].
La valeur actuelle moins l'hystérésis est adoptée comme seuil de commutation SP1.
Mode Two Point :
▶ Sélectionner [SSC1.x Config. Mode] et régler le mode du seuil de commutation : [Two Point].
Approcher la pression du système pour le seuil de commutation souhaité et la maintenir constante.
▶ Appeler [Paramètres] > [Apprentissage].
▶ Sélectionner [TI Select] et définir le canal de commutation : [SSC1.1] ou [SSC1.2].
Exécuter la commande : [Teach SP1].
La valeur actuelle est adoptée comme seuil de commutation SP1.
Approcher la pression du système pour le seuil de commutation souhaité et la maintenir constante.
Exécuter la commande : [Teach SP2].
La valeur actuelle est adoptée comme seuil de commutation SP2.
Mode Window :
▶ Sélectionner [SSC1.x Config. Mode] et régler le mode du seuil de commutation : [Window].
▶ Sélectionner [SSC1.x Config. Hyst] et régler l'hystérésis.
Approcher la pression du système pour le seuil de commutation souhaité et la maintenir constante.
▶ Appeler [Paramètres] > [Apprentissage].
▶ Sélectionner [TI Select] et définir le canal de commutation : [SSC1.1] ou [SSC1.2].
Exécuter la commande : [Teach SP1].
La valeur actuelle est adoptée comme seuil de commutation SP1.
Approcher la pression du système pour le seuil de commutation souhaité et la maintenir constante.
Exécuter la commande : [Teach SP2].
▶ La valeur actuelle est adoptée comme seuil de commutation SP2.
10.3.2 Signal analogique
L'appareil fournit un signal analogique qui est proportionnel à la valeur process.
Le signal analogique peut être fourni en tant que signal de courant ou de tension analogique.
Le signal analogique peut également être inversé (par ex. I = 4 à 20 mA et I_neg = 20 à 4 mA).
Le signal analogique est réglé via le paramètre [ou2] (→ voir tableau).
L'étendue de mesure peut être limitée via les paramètres [ASP2] et [AEP2] :
- [ASP2] = valeur initiale analogique = valeur mesurée à laquelle le signal analogique ① est fourni.
- [AEP2] = valeur finale analogique = valeur mesurée à laquelle le signal analogique ② est fourni.
Distance minimale entre [ASP2] et [AEP2] = 20 % de la valeur finale de l'étendue de mesure.
| Réglage pour [ou2] | 1 | 2 | Signal analogique en cas de défaut |
| I 4 mA 20 mA > 21 mA | |||
| I_neg | 20 mA 4 mA < 3,6 mA | ||
| U5 1 V 5 V > 5,25 V | |||
| U5_neg | 5 V 1 V < 0,75 V | ||
| U10 0 V 10 V > 11 V | |||
| U10_neg | 10 V 0 V > 11 V |
Tab. 2: Options de réglage pour [ou2]. En fonction de cela : ① Signal analogique pour [ASP2], ② signal analogique pour [AEP2]
10.3.2.1 Paramétrage au moyen des boutons de l'appareil : Signal analogique
√ L'unité de mesure par défaut est sélectionnée : [EF] > [CFG] > [uni.x].
▶ Ouvrir le menu [EF] > [OUT2] pour la configuration de la sortie OUT2.
▶ Sélectionner [ou2] et régler la fonction : I, neg, U5, U5neg, U10, ou U10neg.
▶ Sélectionner [ASP2] et régler la valeur mesurée pour la valeur minimum de la sortie analogique.
▶ Sélectionner [AEP2] et régler la valeur mesurée pour la valeur finale analogique.
Le paramétrage pour [ASP] et [AEP] peut ultérieurement être modifié directement dans le menu principal.
10.3.2.2 Paramétrage via IO-Link : Signal analogique
√ L'unité de mesure par défaut est sélectionnée : [Paramètres] > [Réglages de base] > [uni.x].
▶ Ouvrir le menu [Paramètres] > [Configuration de sortie].
▶ Sélectionner [ou2] et régler la fonction : I, neg, U5, U5neg, U10, ou U10neg.
Appeler [Paramètres] > [Sortie analogique 2] > [Pression].
▶ Sélectionner [ASP2] et régler la valeur mesurée pour la valeur minimum de la sortie analogique.
▶ Sélectionner [AEP2] et régler la valeur mesurée pour la valeur finale analogique.
10.3.3 Sortie désactivée
Le signal de sortie pour la sortie OUT1 ou la sortie OUT2 peut être désactivé de deux manières :
- [OFF] : La sortie physique OUTx devient une sortie à haute impédance, de sorte qu'aucun signal ne peut plus être fourni. L'état des canaux de commutation SSC1.x continue à être transmis via l'interface IO-Link.
- [Deactivated] : Le canal de commutation est désactivé, c'est-à-dire que l'état de commutation est en permanence à l'état inactif : avec le réglage [High active], il est « low » en permanence, avec le réglage [Low active], il est « high » en permanence.
10.3.3.1 Paramétrage au moyen des boutons de l'appareil : Sortie désactivée
▶ Ouvrir le menu [EF] > [OUTx].
▶ Sélectionner [oux] et régler [OFF].
- ou -
▶ Sélectionner [modE] et régler [Deactivated].
10.3.3.2 Paramétrage via IO-Link : Sortie désactivée
▶ Appeler [Paramètres] > [Configuration de sortie].
▶ Sélectionner [oux] et régler [OFF].
- ou -
▶ Appeler [Paramètres] > [SSC1.x].
▶ Sélectionner [SSC1.x Config. Mode] et régler [Deactivated].
10.4 Configuration de l'application
10.4.1 Unité de mesure standard
Il est possible de sélectionner l'unité de mesure dans laquelle la valeur process est affichée par défaut. Tous les autres réglages de paramètres se basent sur cette unité.
Le changement de l'unité n'a aucun effet sur la transmission de la valeur process IO-Link. Celle-ci est toujours transmise en unité SI.
Valeurs sélectionnables :
- Pression:
- PQx6x0 et PQx6x2 = MPa, bar, psi, inHg, mmHg, kgf/cm²
- PQx6x6 = kPa, mbar, psi, inHg, mmHg, kgf/cm²
- PQx6x9 = kPa, mbar, psi, inHg, mmHg, kgf/cm², %
- PQx5x9, PQx7x9, PQx8x9, = kPa, mbar, mmHg, kgf/cm², %
- PQx5x6, PQx7x6, PQx8x6 = kPa, mbar, mmHg, kgf/cm²
- PQx5x0, PQx5x2, PQx7x0, PQx7x2, PQx8x0, PQx8x2 = MPa, bar, mmHg, kgf/cm²;
- Température :
- PQx6xx : °C ou °F (réglable uniquement via IO-Link)
- Tous les autres types d'appareil : uniquement °C
L'unité pour la température ne peut être réglée que via l'interface IO-Link.
L'unité de mesure standard pour la température concerne aussi bien la température du fluide que la température interne de l'appareil. Les deux valeurs ne sont disponibles que de manière acyclique via l'interface IO-Link.
10.4.1.1 Paramétrage au moyen des boutons de l'appareil : Unité de mesure standard
▶ Ouvrir le menu [EF] > [CFG].
▶ Sélectionner [uni.P] et régler l'unité de mesure.
10.4.1.2 Paramétrage via IO-Link : Unité de mesure standard
▶ Appeler [Paramètres] > [Paramètres de base].
▶ Sélectionner [uni.P] et régler l'unité de mesure.
▶ Sélectionner [uni.T] et régler l'unité de mesure.
10.4.2 Amortissement
La constante d'amortissement réglée a pour effet de stabiliser les signaux de sortie. Les changes physiques brusques des valeurs de process sont lissés.
Cela concerne les sorties, l'affichage et la transmission des valeurs process via l'interface IO-Link.
La constante d'amortissement s'additionne au temps de réponse du capteur (→ → Données techniques).
Les signaux UL et OL sont définis en considérant la constante d'amortissement.
L'amortissement des valeurs mesurées n'est effectif que pour la valeur process pression.
Valeurs sélectionnables :
- [dAP] = temporisation d'amortissement pour le signal de commutation, l'affichage et le signal IO-Link (amortissement 63 %)
- [dAA] = temporisation d'amortissement pour le signal analogique (temps réglable 63 %).
10.4.2.1 Paramétrage au moyen des boutons de l'appareil : Amortissement
Sortie de commutation :
▶ Ouvrir le menu [EF] > [CFG].
▶ Sélectionner [dAP.P] et régler la temporisation d'amortissement en secondes.
Sortie analogique :
▶ Ouvrir le menu [EF] > [OUT2].
▶ Sélectionner [dAA] et régler la temporisation d'amortissement en secondes.
10.4.2.2 Paramétrage via IO-Link : Amortissement
Sortie de commutation :
▶ Appeler [Paramètres] > [Amortissement].
▶ Sélectionner [dAP.P] et régler la temporisation d'amortissement en secondes.
Sortie analogique :
▶ Appeler [Paramètres] > [Amortissement].
▶ Sélectionner [dAA] et régler la temporisation d'amortissement en secondes.
10.4.3 Polarité de sortie des sorties de commutation
Le paramètre [P-n] permet de de sélectionner si les sorties fonctionnent en commutation positive ou négative.
10.4.3.1 Paramétrage au moyen des boutons de l'appareil : Polarité de sortie
▶ Ouvrir le menu [EF] > [CFG].
▶ Sélectionner [P-n] et régler [PnP] ou [nPn].
10.4.3.2 Paramétrage via IO-Link : Polarité de sortie
▶ Appeler [Paramètres] > [Paramètres de base].
▶ Sélectionner [P-n] et régler [PnP] ou [nPn].
10.4.4 Calibrage du point zéro
S'il y a un écart systématique entre la valeur mesurée et la valeur process réelle, cette imprécision de mesure peut être corrigée par le biais du facteur de correction [cOF] ou [tcOF].
• [cOF] : Facteur de correction réglé pour le calibrage du point zéro
• [tcOF] : Facteur de correction appris pour le calibrage du point zéro
line
| MEW | V0 (%) | V1 (%) | |---|---|---| | 0 | 0 | 0 | | 2 | 105 | 95 |Fig. 31: Calibrage du point zéro (Calibration Offset)
1 : Signal de sortie
2 : Valeur process
V0 : Courbe des valeurs mesurées en cas de réglage usine
V1 : Courbe des valeurs mesurées après un offset de +5 % VEM
V2 : Courbe des valeurs mesurées après un offset de -5 % VEM
La valeur pour [cOF] ou [tcOF] peut se situer dans la plage suivante :
| Etendue de mesure [cOF] ou [tcOF] | |
| -1 à 0 bar -0,05 à +0,05 bar | |
| -1 à 1 bar -0,1 à +0,1 bar | |
| -1 à 10 bar -0,5 à +0,5 bar | |
| 0 à 16 bar -0,8 à +0,8 bar |
Tab. 3: Plage de réglage du facteur de correction en fonction de l'étendue de mesure de l'appareil
10.4.4.1 Paramétrage au moyen des boutons de l'appareil : Calibrage du point zéro
▶ Ouvrir le menu [EF] > [CFG].
▶ Sélectionner [cOF] et régler la valeur.
▷ Le point zéro interne est déplacé de la valeur réglée.
Apprentissage du calibrage du point zéro :
Maintenir la pression du système à 0 de façon constante.
▶ Ouvrir le menu [EF] > [CFG].
▶ Sélectionner [tcOF] et régler [Yes].
La valeur de mesure actuelle est adoptée comme nouveau point zéro interne si l'écart se situe dans une plage de ±5 % VEM.
10.4.4.2 Paramétrage via IO-Link : Calibrage du point zéro
Appeler [Paramètres] > [Configuration de l'application].
▶ Sélectionner [cOF] et régler la valeur.
▷ Le point zéro interne est déplacé de la valeur réglée.
Apprentissage du calibrage du point zéro :
Maintenir la pression du système à 0 de façon constante.
Appeler [Paramètres] > [Configuration de l'application].
Exécuter la commande : [Teach tcoF].
La valeur de mesure actuelle est adoptée comme nouveau point zéro interne si l'écart se situe dans une plage de ±5 % VEM.
10.4.5 Logique du seuil de commutation
Il est possible de régler la logique des seuils de commutation des sorties de commutation.
Valeurs sélectionnables :
10.4.5.1 Paramétrage au moyen des boutons de l'appareil : Logique du seuil de commutation
▶ Appeler le menu [EF] > [OUT1].
▶ Sélectionner [LOGI] et régler la logique du seuil de commutation.
10.4.5.2 Paramétrage via IO-Link : Logique du seuil de commutation
▶ Appeler [Paramètres] > [SSC1.x].
▶ Sélectionner [SSC1.x Config. Logic] et régler la logique du seuil de commutation pour le canal de commutation SSC1.x.
10.4.6 Temporisation de commutation
Pour la sortie de commutation, il est possible de régler une temporisation avec laquelle la sortie commute et est désactivée.
10.4.6.1 Paramétrage au moyen des boutons de l'appareil : Temporisation de commutation
▶ Appeler le menu [EF] > [OUT1].
▶ Sélectionner [dS1] et régler la temporisation en secondes pour l'activation d'OUT1.
▶ Sélectionner [dr1] et régler la temporisation en secondes pour la désactivation d'OUT1.
10.4.6.2 Paramétrage via IO-Link : Temporisation de commutation
▶ Appeler [Paramètres] > [SSC1.1].
▶ Sélectionner la [temporisation dS SSC1.1] et régler la temporisation en secondes pour l'activation d'OUT1.
▶ Sélectionner la [temporisation dr SSC1.1] et régler la temporisation en secondes pour la désactivation d'OUT1.
10.5 Réglages de l'afficheur
10.5.1 Agencement de l'affichage
La couleur des caractères de l'affichage peut être réglée via le paramètre coL.x :
Avec le réglage PV, seule la valeur process pour la pression est affichée. Pour tous les autres réglages, une autre information supplémentaire est affichée sous la valeur process, en fonction de la sélection.
①
②
③
④
5
⑥
⑦
⑧
| Boutons de l'appareil I | O-Link Description | ||
| 1 [PV] | [PV] Valeur process actu | elle pour la pression | |
| 2 [SP1] | [SSC1.1-Param_SP1] | Seuil de commutation 1 réglé | pour canal de commutationSSC1.1 |
| 3 [SP2] | [SSC1.1-Param_SP2] | Seuil de commutation 2 réglé | pour canal de commutationSSC1.1. Non disponible lors du réglage [Single Point]. |
| 4 [BGrp] | [Bargraph SSC1.1] | Canal de commutation SSC1.1 | sous forme de rampe |
| 5 [sC.1] | [Compteur SSC 1] | Compteur du nombre de commutations SSC1.1 | |
| 6 [Hi.P] | [Hi.P] | Affichage de la valeur maximum de la pression mesurée dans le process | |
| 7 [Lo.P] | [Lo.P] | Affichage de la valeur minimum de la pression mesurée dans le process | |
| 8 | Non disponible | [App.Spec.Tag] | Affichage du marquage spécifique de l'application. Voir Informa-tions sur l'appareil (→ ☐ 49) |
Tab. 4: Agencements de l'affichage (DIS.L)
10.5.1.1 Paramétrage au moyen des boutons de l'appareil : Agencement de l'affichage
▶ Ouvrir le menu [EF] > [DIS].
▶ Sélectionner [diS.L] et régler l'agencement.
10.5.1.2 Paramétrage via IO-Link : Agencement de l'affichage
▶ Appeler [Paramètres] > [Réglages d'affichage].
▶ Sélectionner [diS.L] et régler l'agencement.
10.5.2 L'afficheur mise à l'échelle du bargraphe
Si le réglage [BGrp] est sélectionné comme agencement de l'affichage, le canal de commutation SSC1.1 est affiché sous forme de bargraphe : Agencement de l'affichage (→ 42).
En cas de réglage usine, la barre du bargraphe indique l'ensemble de la plage de mesure. Il peut toutefois être utile de limiter la plage de mesure à afficher afin que les seuils de commutation et la barre de valeur process soient mieux résolus visuellement :
①
bar
| Category | Value | |---|---| | Bar 1 | 5.5 | | Bar 2 | 0 bar | | Bar 3 | 16 bar |②
bar
| Category | Value | |---|---| | Bar 1 | 5.5 | | Bar 2 | SP1: 5 SP2: 6 | | Bar 3 | 3 bar 8 bar |Fig. 32: Mise à l'échelle de l'affichage du bargraphe
1 : Bargraphe en cas de réglage usine*. Exemple :
- [BGrp.S] = 0 bar = valeur initiale de l'étendue de mesure MAW
• [BGrp.E] = 16 bar = valeur finale de l'étendue de mesure MEW
*Pour les appareils avec une plage de mesure négative jusqu'à zéro (appareils à vide PQSxx9 avec plage de mesure -1 bar à 0 bar), le réglage usine est inversé : - [BGrp.S] = 0 bar = valeur finale de l'étendue de mesure MEW
- [BGrp.E] = -1 bar = valeur initiale de l'étendue de mesure MAW
2 : Bargraphe en cas de mise à l'échelle. Exemple :
• [BGrp.S] = 3 bar
• [BGrp.E] = 8 bar
10.5.2.1 Paramétrage au moyen des boutons de l'appareil : Mise à l'échelle du bargraphe
▶ Ouvrir le menu [EF] > [DIS].
▶ Sélectionner [BGrp.S] et régler la valeur de pression minimale pour la barre du bargraphe.
▶ Sélectionner [BGrp.E] et régler la valeur de pression maximale pour la barre du bargraphe.
10.5.2.2 Paramétrage via IO-Link : Mise à l'échelle du bargraphe
Appeler [Paramètres] > [Réglages d'affichage].
▶ Sélectionner [BGrp.S] et régler la valeur de pression minimale pour la barre du bargraphe.
▶ Sélectionner [BGrp.E] et régler la valeur de pression maximale pour la barre du bargraphe.
10.5.3 Fréquence de rafraîchissement de l'affichage
Le paramètre [diS.U] permet de régler la fréquence de rafraîchissement de l'affichage.
Valeurs sélectionnables :
- d1 : rapide
- d2 : moyenne
• d3 : lente
10.5.3.1 Paramétrage au moyen des boutons de l'appareil : Fréquence de rafraîchissement de l'affichage
▶ Ouvrir le menu [EF] > [DIS].
▶ Sélectionner [diS.U] et régler la fréquence de rafraîchissement.
10.5.3.2 Paramétrage via IO-Link : Fréquence de rafraîchissement de l'affichage
Appeler [Paramètres] > [Réglages d'affichage].
▶ Sélectionner [diS.U] et régler la fréquence de rafraîchissement.
10.5.4 Langue de l'affichage
La langue utilisée par l'afficheur peut être réglée via le paramètre [LanG].
Langues disponibles :
- DE : allemand
• EN : anglais
• FR : français - ES : espagnol
• IT : Italien - PT : portugais
• ZH : chinois
• JA : japonais
• KO : coréen
10.5.4.1 Paramétrage au moyen des boutons de l'appareil : Langue de l'affichage
▶ Ouvrir le menu [EF] > [DIS].
▶ Sélectionner [LanG] et régler la langue.
10.5.4.2 Paramétrage via IO-Link : Langue de l'affichage
▶ Appeler [Paramètres] > [Paramètres de base].
▶ Sélectionner [LanG] et régler la langue.
10.5.5 Luminosité de l'afficheur :
La luminosité de l'afficheur peut être réglée via le paramètre [diS.B].
Valeurs sélectionnables :
• 25 %
• 50 %
• 75 %
• 100 %
- OFF : mode d'économie d'énergie. En mode de fonctionnement, l'affichage est désactivé. Activation de l'affichage en appuyant sur n'importe quel bouton. Après 30 s d'inactivité, l'afficheur est à nouveau désactivé.
En cas de messages d'avertissement ou d'erreur et pour la localisation optique, l'afficheur s'active à nouveau, même lorsque le réglage [OFF] est activé.
Si l'appareil mesure une température interne élevée, la luminosité de l'afficheur est automatiquement ajustée :
Température interne > 67 °C : la luminosité est réduite à 25 %.
Température interne > 80 °C : l'afficheur est désactivé. Activation par bouton-poussoir. Voir aussi Messages d'avertissement (→ □ 54) et Messages d'erreur (→ □ 55).
10.5.5.1 Paramétrage au moyen des boutons de l'appareil : Luminosité de l'afficheur :
▶ Ouvrir le menu [EF] > [DIS].
▶ Sélectionner [diS.B] et régler la luminosité de l'affichage.
10.5.5.2 Paramétrage via IO-Link : Luminosité de l'afficheur :
Appeler [Paramètres] > [Réglages d'affichage].
▶ Sélectionner [diS.B] et régler la luminosité de l'affichage.
10.5.6 Rotation de l'afficheur
Le paramètre [diS.R] permet de basculer le texte sur l'afficheur dans le sens horaire pour une meilleure lisibilité.
Valeurs sélectionnables :
• [90^] *
• [180°]
• [270^] *
• [0°] non tourné
* Pour les réglages [90°] et [270°], contrairement au réglage [180°], seul l'affichage de la valeur process est tourné, mais pas l'affichage des paramètres.
10.5.6.1 Paramétrage au moyen des boutons de l'appareil : Orientation de l'affichage
▶ Ouvrir le menu [EF] > [DIS].
▶ Sélectionner [diS.R] et régler l'angle de rotation de l'affichage.
10.5.6.2 Paramétrage via IO-Link : Orientation de l'affichage
Appeler [Paramètres] > [Réglages d'affichage].
▶ Sélectionner [diS.R] et régler l'angle de rotation de l'affichage.
10.5.7 Réglage des couleurs de l'affichage
La représentation en couleur par l'afficheur peut être réglée via le paramètre [coL.P].
Cette fonction n'est disponible que pour la sortie OUT1.
Le paramétrage [W/B] définit de manière permanente une écriture blanche et un fond noir pour l'afficheur.
Avec le paramétrage [r1ou] et [G1ou], la couleur des caractères est noire et le fond change de couleur en fonction de la valeur process :
En [Single Point Mode] et en [Two Point Mode], la couleur change si la valeur process est supérieure au seuil de commutation :
gauge
| Category | Value | | -------- | ----- | | SP | 1 |Fig. 33: Changement de couleur lors du réglage [Single Point] / [Two Point] ; exemple : coLr = r1ou ; normalement ouvert En [Window Mode], la couleur change si la valeur process se situe dans la fenêtre :
gauge
| Category | Value | |---|---| | SP1 | 0 | | SP2 | 0 |Fig. 34: Changement de couleur lors du réglage [Window] ; exemple : coLr = G1ou ; normalement ouvert
Valeurs sélectionnables :
- [W/B] : La couleur des caractères est toujours blanche et le fond est noir, indépendamment de l'état de commutation.
• [r1ou] : Le fond de l'afficheur passe du vert au rouge.
• [G1ou] : Le fond de l'afficheur passe du rouge au vert.
Le changement de couleur s'effectue en tenant compte de la logique du seuil de commutation et de l'hystérésis.
10.5.7.1 Paramétrage au moyen des boutons de l'appareil : Réglage des couleurs de l'afficheur
▶ Ouvrir le menu [EF] > [DIS].
▶ Sélectionner [coL.P] et régler la couleur de l'affichage.
10.5.7.2 Paramétrage via IO-Link : Réglage des couleurs de l'afficheur
Appeler [Paramètres] > [Réglages d'affichage].
▶ Sélectionner [coL.P] et régler la couleur de l'affichage.
10.6 Fonctions de diagnostic
10.6.1 Mémoire
L'appareil sauvegarde la valeur process maximum et minimum mesurées.
La valeur actuelle peut être lue sur l'appareil ou via l'interface IO-Link.
Valeurs sélectionnables :
• [Lo.P] : Mémoire valeur minimum pour la pression
• [Hi.P] : Mémoire valeur maximum pour la pression
Il est utile d'effacer la mémoire dès que l'appareil fonctionne dans des conditions normales pour la première fois.
10.6.1.1 Lecture via les boutons de l'appareil : Mémoire
▶ Ouvrir le menu [EF] > [DIA].
▶ Sélectionner [Lo.P] ou [Hi.P] et lire la valeur process minimum ou maximum enregistrée.
Effacer la mémoire :
▶ Ouvrir le menu [EF] > [DIA].
▶ Sélectionner [Lo.P] ou [Hi.P] et régler [Reset] > [Yes].
10.6.1.2 Lecture via IO-Link : Mémoire
▶ Appeler [Paramètre] > [Mémoire].
▶ Sélectionner [Lo.P] ou [Hi.P] et lire la valeur process minimum ou maximum enregistrée.
Effacer la mémoire :
▶ Appeler [Paramètre] > [Mémoire].
Exécuter la commande :
• [Remise à zéro mémoires Hi.x et Lo.x]
• [Remise à zéro mémoire Lo.x]
• [Remise à zéro mémoire Hi.x]
10.6.2 Compteur horaire
L'appareil sauvegarde les heures de fonctionnement depuis la première mise en service.
La valeur actuelle peut être lue sur l'appareil ou via l'interface IO-Link.
En cas de coupure de tension, seul le comptage de la dernière heure peut être perdu.
10.6.2.1 Lecture via les boutons de l'appareil : Heures de fonctionnement
▶ Ouvrir le menu [EF] > [DIA].
▶ Sélectionner[Heures de fonctionnement] et lire la valeur.
10.6.2.2 Lecture via IO-Link : Heures de fonctionnement
▶ Appeler [Diagnostic].
▶ Sélectionner[Heures de fonctionnement] et lire la valeur.
10.6.3 Compteur événements de surpression
L'appareil dispose d'un compteur pour des événements de surpression. Il est possible de régler la valeur au-dessus de laquelle une pression est considérée comme une surpression (seuil de pression) via le paramètre [HIPS]. Le seuil doit être dépassé pendant au moins 0,5 ms.
Le nombre de dépassements du seuil de pression peut être affiché via le paramètre [HIPC].
Cette fonction n'est disponible que via l'interface IO-Link.
En cas de coupure de tension, les événements des 10 dernières minutes peuvent être perdus.
10.6.3.1 Paramétrage via IO-Link : Seuil de pression
▶ Appeler [Diagnostic] > [Pression].
▶ Sélectionner [HIPS-PRES] et régler la valeur pour le seuil de pression.
10.6.3.2 Lecture via IO-Link : Événements de surpression
▶ Appeler [Diagnostic] > [Pression].
▶ Sélectionner [HIPC] pour afficher le nombre des événements de surpression.
Effacer la mémoire :
Exécuter la commande : [Remise à zéro de HIPC].
10.6.4 Compteur cycles de commutation
L'appareil enregistre le nombre de cycles de commutation des deux canaux de commutation SSC1.1 et SSC1.2.
La valeur actuelle peut être lue sur l'appareil ou via l'interface IO-Link.
En cas de coupure de tension, les événements des 10 dernières minutes peuvent être perdus.
10.6.4.1 Lecture via les boutons de l'appareil : Cycles de commutation
Seuls les cycles de commutation de SSC1.1 peuvent être lus via les boutons de l'appareil.
▶ Ouvrir le menu [EF] > [DIA].
▶ Sélectionner [sC.1] et lire le nombre de cycles de commutation du canal SSC1.1.
Effacer la mémoire :
▶ Ouvrir le menu [EF] > [DIA].
▶ Sélectionner [sC.1] et régler [Reset] > [Yes].
10.6.4.2 Lecture via IO-Link : Cycles de commutation
▶ Appeler [Paramètres] > [Configuration compteur].
▶ Sélectionner le [compteur SSC .SSC1.x] et lire le nombre de cycles de commutation du canal de commutation SSC1.x.
Effacer la mémoire :
▶ Appeler [Paramètres] > [Configuration compteur].
Exécuter la commande : [Remise à zéro du compteur].
10.6.5 Température
L'appareil mesure la température interne de l'appareil et la température du fluide.
Les deux valeurs sont mises à disposition de manière acyclique via l'interface IO-Link et ne peuvent être lues que via IO-Link :
Appeler [Paramètres] > [Diagnostic] > [Température].
▶ Lire la [température interne] ou la [température du fluide].
10.7 Fonctions de service
10.7.1 Simulation
Cette fonction permet de simuler les valeurs process afin de vérifier le signal de sortie.
Il est aussi possible de simuler des valeurs process qui mènent à un message d'erreur ou un message d'avertissement (par exemple OL).
La ligne de titre de l'afficheur indique que la simulation est active.
10.7.1.1 Paramétrage au moyen des boutons de l'appareil : Simulation
▶ Ouvrir le menu [EF] > [SIM].
▶ Sélectionner [S.PRS] et régler la valeur de pression à simuler ou un cas de diagnostic (par exemple OL).
▶ Sélectionner [S.Tim] et régler la durée de la simulation en minutes.
▶ Sélectionner [S.On] et régler la fonction :
• [On] : La simulation commence. Les valeurs sont simulées pendant la durée réglée sous [S.Tim]. Annulation avec n'importe quel bouton.
• [OFF] : Simulation non active.
10.7.1.2 Paramétrage via IO-Link : Simulation
▶ Appeler [Paramètres] > [Simulation] > [Pression].
▶ Sélectionner [S.PRS] et régler la valeur de pression à simuler ou un cas de diagnostic (par exemple OL).
▶ Appeler [Paramètres] > [Simulation].
▶ Sélectionner [S.Tim] et régler la durée de la simulation en minutes.
▶ Sélectionner [Ecrire sur l'appareil].
Les valeurs modifiées sont transmises à l'appareil.
▶ Appeler [Paramètres] > [Simulation].
Exécuter la commande : [Démarrage de la simulation].
▶ La simulation commence avec les valeurs réglées.
Pour mettre fin à la simulation : Exécuter la commande : [Arrêt de la simulation].
10.7.2 Informations sur l'appareil
Les informations suivantes concernant l'appareil sont sauvegardées sur l'appareil :
* librement éditable via IO-Link, longueur maximum de 32 caractères.
| Lecture sur l'appareil Lecture via IO-Link | |
| Référence Nom du produit | |
| --- Famille | |
| --- Description | |
| --- Fabricant | |
| --- ID du fabricant | |
| --- ID de l'appareil | |
| --- Révision du matériel | |
| --- Révision du firmware | |
| Version EEPROM --- | |
| Version du logiciel --- | |
| Numéro de série | |
| Marquage spécifique de l'application (Application Tag) * | |
| Marquage du lieu (Location Tag) * | |
| Marquage de l'installation (Function Tag) * | |
10.7.2.1 Lecture via les boutons de l'appareil : Informations sur l'appareil
▶ Ouvrir le menu [EF] > [DevInfo].
▶ Lire les informations sur l'appareil.
10.7.2.2 Lecture ou paramétrage via IO-Link : Informations sur l'appareil
▶ Appeler [Identification].
Lire les informations concernant l'appareil ou traiter les paramètres modifiables.
10.7.3 Transfert de données binaires (BLOB)
L'appareil propose une fonction permettant de lire des données binaires de l'appareil sous forme d'un grand fichier (BLOB = Binary Large Object).
Les données sont exportées sous forme de fichier CSV.
Pour cela, un outil logiciel (par ex. ifm moneo) qui supporte l'interface IO-Link BLOB est nécessaire.
Le fichier CSV contient les informations de journal suivantes :
- Informations sur l'appareil pour l'identification
- Nombre d'heures de fonctionnement
• Journalisation d'événements :
– Historique des événements avec horodatage
- Code de l'événement
– Description de l'événement
- Fréquence de certains événements
- Redémarrages de l'appareil
Seuls les 50 derniers événements sont enregistrés.
En cas de coupure de tension, les événements des 10 dernières minutes peuvent être perdus.
10.7.3.1 Exporter des données binaires
Ci-dessus, le paramétrage à l'aide du logiciel ifm moneo est décrit. En cas d'utilisation d'un autre logiciel, le paramétrage peut différer.
√ La vue [Configurer les appareils] est ouverte.
√ La connexion à l'appareil est établie.
√ L'éditeur pour les valeurs des paramètres de l'appareil est ouvert.
√ L'appareil supporte la fonction BLOB.
▶ Cliquer sur 📞 dans la barre verticale sur le bord droit de l'écran.
▶ Afficher l'onglet [Transfert de fichiers (BLOB)].
▶ Sélectionner la fonction BLOB souhaitée dans la liste [Fonction sélectionnée].
Exécuter la commande : [Exporter les données de l'appareil].
▶ Cliquer sur [Sauvegarder fichier] et sélectionner le nom et le chemin du fichier.
▷ moneo enregistre les données sélectionnées sur le PC.
10.7.4 Localisation optique
Le capteur peut être localisé à distance sur le site via l'interface IO-Link.
Quand la commande est utilisée, les LED clignotent et l'indication • [IO-Link] clignote sur l'afficheur.
▶ Appeler [Identification].
Exécuter la commande : [Début du localisateur].
Pour mettre fin au procédé de clignotement : Exécuter la commande : [Arrêt du localisateur].
Il est également possible de mettre fin au procédé de clignotement en appuyant sur n'importe quel bouton de l'appareil.
10.7.5 Verrouillage / déverrouillage
L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation.
Ce blocage évite que les réglages de l'appareil puissent être modifiés via les boutons sur l'appareil.
Réglage usine : non verrouillé.
10.7.5.1 Paramétrage au moyen des boutons de l'appareil : Verrouillage / déverrouillage
Verrouiller :
S'assurer que l'appareil est en mode de fonctionnement normal.
Appuyer sur [▲] et [▼] simultanément pendant 10 s jusqu'à ce que [Loc] soit affiché.
▷ L'appareil est verrouillé contre le paramétrage via les boutons de l'appareil. Pendant la tentative de modification de la valeur d'un paramètre, l'icône s'affiche.
Le verrouillage ne peut être levé que via les boutons de l'appareil. La modification du paramétrage peut également être effectué via l'interface IO-Link.
Déverrouiller :
S'assurer que l'appareil est en mode de fonctionnement normal.
Appuyer sur [▲] et [▼] simultanément pendant 10 s jusqu'à ce que [uLoc] soit affiché.
Les boutons de l'appareil sont déverrouillés.
10.7.5.2 Paramétrage via IO-Link : Verrouillage / déverrouillage
S'assurer que l'appareil est en mode de fonctionnement normal.
▶ Appeler [Paramètres] > [Autres réglages].
▶ Sélectionner [Appareil protégé d'accès.Protection d'interface utilisateur locale] et régler [verrouillé].
▷ L'appareil est verrouillé contre le paramétrage via les boutons de l'appareil. Pendant la tentative de modification de la valeur d'un paramètre, l'icône s'affiche.
Le verrouillage peut être supprimé via le paramètre IO-Link [Déverrouillé].
10.7.6 Remise à zéro de l'appareil (réinitialisation)
Il y a 2 manières de remettre l'appareil à zéro.
Dans les deux applications de réinitialisation, les heures de fonctionnement depuis la première mise en service ne sont pas remises à zéro.
[APPL] = Réinitialisation de l'application
Ce qui suit est réinitialisé :
- tous les paramètres spécifiques à l'application qui ont été modifiés.
![IFM PQC816 - [APPL] = Réinitialisation de l'application - 1](/content/2026/04/685994/images/41ba7fe2f2090b5d2cd9aea6b4f0a19bdb5fc481e65cc1239a88096e9cc52b1f.jpg)
Si le stockage des données IO-Link est activé, cela déclenche une mise à jour des paramètres dans le maître. Cette opération réécrit sur l'appareil les paramètres configurés dans le maître. Une réinitialisation de l'application peut donc être inefficace.
[BtB] = Back to box
Ce qui suit est réinitialisé :
- tous les paramètres spécifiques à l'application qui ont été modifiés.
- Tous les paramètres d'identification de l'appareil pouvant être écrits, comme [Marquage spécifique à l'application], [Function Tag] ou [Location Tag].
- Paramètres de diagnostic, paramètres d'état, événements.
- Nombre de cycles de commutation
- Valeurs minimum et maximum de la mémoire pour pression
![IFM PQC816 - [BtB] = Back to box - 1](/content/2026/04/685994/images/e5fe5fa469c0ff042a98063129e9734b5e5348a4bf37f80a593430e0acbabc6d.jpg)
Après la remise à zéro Back to Box, le capteur suspend la communication et les opérations de mesure jusqu'à ce que la tension soit interrompue. Le stockage des données IO-Link n'est pas déclenché.
10.7.6.1 Paramétrage au moyen des boutons de l'appareil : Remettre l'appareil à zéro
▶ Ouvrir le menu [EF] > [rES].
▶ Sélectionner [APPL] ou [BtB] et régler [Yes].
Seulement si [BtB] est sélectionné :
▶ Couper et rétablir l'alimentation en tension.
▷ L'appareil redémarre.
10.7.6.2 Paramétrage via IO-Link : Remettre l'appareil à zéro
▶ Appeler [Paramètres] > [Paramètres de base].
Exécuter la commande : [Réinitialiser l'application] ou [Back to box].
Seulement si BtB est sélectionné :
▶ Couper et rétablir l'alimentation en tension.
▷ L'appareil redémarre.
11 Fonctionnement
Après la mise sous tension et l'écoulement du retard à la disponibilité, l'appareil passe au mode de fonctionnement normal. Il exécute ses fonctions de mesure et d'évaluation et génère des signaux de sortie selon les paramètres réglés.
Les boutons de l'appareil permettent d'appeler d'autres informations pendant le fonctionnement :
▶ Appuyer plusieurs fois sur le bouton [▲] ou [▼].
▷ L'afficheur passe d'un affichage à un autre.
Après 30 secondes, l'appareil retourne à l'agencement de l'affichage défini par l'utilisateur.
⑫23
O
O
Fig. 35: Permutation entre les affichages
1 : Agencement de l'affichage personnalisé (→ Agencement de l'affichage □ 42)
2 : Affichage des heures de fonctionnement et de la valeur du compteur SSC1.1
3 : Affichage de la valeur de pression la plus élevée et la plus basse mesurée
12 Correction de défauts
L'appareil dispose de possibilités d'autodiagnostic. Il se surveille automatiquement pendant le fonctionnement.
Des avertissements et des états d'erreur sont affichés même si l'afficheur est désactivé.
Si plusieurs événements de diagnostic se produisent simultanément, seul le message de diagnostic de l'événement ayant la priorité la plus élevée est affiché.
Des fonctions de diagnostic supplémentaires sont disponibles via la description de l'interface → IO-Link sur documentation.ifm.com.
12.1 Messages d'avertissement
| Afficheur LED* Problème Démarche à suivre | |||
| Ligne de titre : Température interne ▲Afficheur à luminosité réduite. | Affichage de l’état de commutation par LED1 | Température interne de l’appareil supérieure à 67 °C. | ► Refroidir l’appareil. |
| Afficheur désactivé.► Activation par bouton-poussoir▷ Ligne des valeurs process :Message « » pendant 5 s.▷ Après 10 s d’inactivité, l’afficheur se désactive de nouveau. | Affichage de l’état de commutation par LED1 | Température interne de l’appareil supérieure à 80 °C. | ► Refroidir l’appareil. |
| Afficheur désactivé.► Activation par bouton-poussoir▷ Ligne de titre : Température interne ▲▷ Après 10 s d’inactivité, l’afficheur se désactive de nouveau. | Affichage de l’état de commutation par LED1 | Température interne de l’appareil supérieure à 92 °C. | ► Refroidir l’appareil. |
| Ligne de titre : Over limit ▲Ligne des valeurs process : OL | Affichage de l’état de commutation par LED1 | Etendue de mesure dépassée : Valeur mesurée > 105 % de la valeur finale de l’étendue de mesure | ► Vérifier l’étendue de mesure (voir fiche technique). |
| Ligne de titre : Under limit ▲Ligne des valeurs process : UL | Affichage de l’état de commutation par LED1 | Etendue de mesure non atteinte : Valeur mesurée < -5 % de la valeur initiale de l’étendue de mesure | ► Vérifier l’étendue de mesure (voir fiche technique). |
| Ligne de titre : Verrouillage via boutonsLigne des valeurs process : ■ | Affichage de l’état de commutation par LED1 | Boutons de réglage sur l’appareil verrouillés, modification des paramètres refusée. | ► Déverrouiller l’appareil à l’aide des boutons. |
| Ligne de titre : Verrouillage via systèmeLigne des valeurs process : ■ | Affichage de l’état de commutation par LED1 | Boutons de réglage verrouillés via le logiciel de paramétrage, la modification des paramètres est refusée. | ► Déverrouiller l’appareil via l’interface IO-Link au moyen du logiciel de paramétrage. |
| Ligne de titre : Verrouillage via communicationLigne des valeurs process : ■ | Affichage de l’état de commutation par LED1 | Le paramétrage via les boutons est bloqué, le paramétrage via la communication IO-Link est actif. | ► Terminer le paramétrage via la communication IO-Link. |
| Ligne de titre : LocalisateurLigne des valeurs process : ◆ IO-Link (vert, clignotant) | Les deux LED cli-gnotent | La fonction IO-Link pour la localisation optique de l’appareil est active. | ► Désactiver la localisation optique via IO-Link. |
| Ligne de titre : Simulation active ▼ | Affichage de l’état de commutation par LED1 en fonction des paramètres simulés | Le mode de simulation est actif. | ► Terminer le mode de simulation. |
* LED (→ Eléments de service et d'indication ↗ 20)
12.2 Messages d'erreur
| Afficheur LED Problème Démarche à suivre | |||
| Afficheur désactivé. Désactivées Tension d'alimentation trop | basse. | ► Vérifier / corriger la tension d'alimentation. | |
| Afficheur désactivé.► Activation par bouton-poussoir.▷ Ligne de titre : Défaut de température ▼▷ Après 10 s d'inactivité, l'afficheur se désactive de nouveau. | Désactivées Température | interne de l'appareil supérieure à 97 °C.Les sorties sont désactivées. | ► Refroidir l'appareil. |
| Désactivées Température | interne de l'appareil supérieure à 102 °C.La communication IO-Link est désactivée. | ► Refroidir l'appareil. | |
| Ligne de titre : ERROR | LED1 est allumée Appareil défectueux / défaut du matériel / mauvais fonctionnement | ► Remplacer l'appareil. | |
| Ligne de titre : Défaut paramétrage ●Ligne des valeurs process : PA-RA | LED1 est allumée Paramétrage en dehors de la plage valable. | ► Vérifier le paramétrage. | |
| Ligne de titre : Court-circuit OUT1 ▲Ligne des valeurs process : --- | LED1 clignote Court-circuit sur OUT1. | ► Contrôler si un court-circuit ou un courant de surcharge se produit sur OUT1. | |
* LED (→ Eléments de service et d'indication ☐ 20)
En cas de défaut, la sortie OUT1 est fermée (ON) et la sortie OUT2 fournit un signal analogique défini, voir Signal analogique (→ 37).
13 Maintenance, réparation et élimination
Cet appareil ne nécessite aucun entretien.
L'appareil ne doit être réparé que par le fabricant.
S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
14 Réglage usine
| Paramètre Réglage usine Réglages par l'utilisateur | ||||
| uni.P | En fonction du type d'appareil (→ Données→ techniques surwww.ifm.com):MPa, kPa, bar, mbar, psi, inHg, mmHg, kgf/cm2, % | |||
| P-n | En fonction du type d'appareil (→ Données→ techniques surwww.ifm.com) | |||
| dAP.P 0,06 | ||||
| cOF 0 | ||||
| S.Tim 3 | ||||
| S.On OFF | ||||
| S.PRES Etendue de me- | sure | S.PRES | ||
| -1 à 0 bar -0,5 bar | ||||
| -1 à 1 bar 0 bar | ||||
| -1 à 10 bar 5 bar | ||||
| 0 à 16 bar 8 bar | ||||
| Loc ULoc | ||||
| HIPS Etendue de me- | sure | HIPS | ||
| -1 à 0 bar 0,05 bar | ||||
| -1 à 1 bar 1 bar | ||||
| -1 à 10 bar 10 bar | ||||
| 0 à 16 bar 16 bar | ||||
| LanG EN | ||||
| diS.R 0 | ||||
| diS.B 75 | ||||
| diS.L PV | ||||
| diS.U d2 | ||||
| coL.P W/B | ||||
| BGrp.S | MAWAppareils à vide (Etendue de mesure -1 à 0 bar) : MEW | |||
| BGrp.E | MEWAppareils à vide (Etendue de mesure -1 à 0 bar) : MAW | |||
| Teach Select | SSC1.1 | |||
| SSC1.1(OUT1) | ou1 | SSC1.1 | ||
| Logique du seuil de commutation | High active (no)PQCxx9 : Low active (nc) | |||
| Mode seuil de commutation | Single Point | |||
| SP1 Etendue de me- | sure | SP1 | ||
| -1 à 0 bar -0,25 bar | ||||
| -1 à 1 bar -0,5 bar | ||||
| -1 à 10 bar 2,5 bar | ||||
| 0 à 16 bar 4 bar | ||||
| Paramètre Réglage usine Réglages par l'utilisateur | |||||
| SSC1.1(OUT1) | HYS | Auto (→ Signal de commutation numérique 34) | |||
| Temporisation à l'enclenchement 0,0 | |||||
| Temporisation au déclenchement 0,0 | |||||
| OUT2 ou2 Etendue de me- | sure | ou2 | |||
| -1 à 0 bar I | neg (20 à 4 mA) | ||||
| -1 à 1 bar I (4 à 20 mA) | |||||
| -1 à 10 bar I (4 à 20 mA) | |||||
| 0 à 16 bar I (4 à 20 mA) | |||||
| ASP2 Etendue de me- | sure | ASP2 | |||
| -1 à 0 bar -1 bar | |||||
| -1 à 1 bar -1 bar | |||||
| -1 à 10 bar -1 bar | |||||
| 0 à 16 bar 0 bar | |||||
| AEP2 Etendue de me- | sure | AEP2 | |||
| -1 à 0 bar 0 bar | |||||
| -1 à 1 bar 1 bar | |||||
| -1 à 10 bar 10 bar | |||||
| 0 à 16 bar 16 bar | |||||
| dAA 0,06 | |||||
