Type de produit	Module AS-i universel
Modèle	AC2034
Marque	IFM
Catégorie	Maison intelligente
Fonctions principales	4 sorties PNP, chien de garde, adressage jusqu'à 31 modules
Alimentation	24 V DC ±15% via réseau AS-i ou externe (PELV)
Courant de sortie	2 A par voie, 4 A par module
Dimensions (approx.)	100 x 80 x 50 mm
Poids (approx.)	200 g
Raccordement AS-i	Câble plat ou presse-étoupe PG7
Raccordement actionneurs	Presse-étoupes PG7 et cages à ressort
Indicateurs LED	Verte (alimentation AS-i), jaune (sorties commutées)
Paramètres	P3 : activation/désactivation du chien de garde
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif
Sécurité	Débrancher l'alimentation avant tout raccordement ; utiliser une tension PELV
Pièces détachées	Presse-étoupes PG7, cages à ressort
Réparabilité	Module non réparable, remplacer en cas de défaut
Informations générales	Esclave AS-i profil S 8.0 ; adresse par défaut 0

FOIRE AUX QUESTIONS - AC2034 IFM

Comment adresser le module AC2034 ?

Utilisez une unité d'adressage AS-i. Montez le module sur l'unité, affectez une adresse libre entre 1 et 31 (par défaut 0 à la livraison), puis montez le module sur l'embase de câblage connectée au réseau. Couple de serrage : 0,8 Nm.

Que faire si la LED verte ne s'allume pas ?

La LED verte indique l'alimentation via le réseau AS-i. Vérifiez la connexion du câble plat AS-i jaune, la tension du maître et que le module est correctement installé. Si le problème persiste, remplacez le module.

Quelle est la tension d'alimentation requise ?

Le module nécessite une tension de 24 V DC ±15%. L'alimentation peut provenir du réseau AS-i ou d'une source externe de type PELV (très basse tension de protection).

Comment raccorder des actionneurs au module ?

Passez les câbles des actionneurs par les presse-étoupes PG7 et connectez les fils aux cages à ressort selon le schéma : O1+, O1- pour la sortie 1, etc. Respectez la polarité. Le courant max est de 2 A par voie.

Que fait la fonction chien de garde (watchdog) ?

Le chien de garde met toutes les sorties à 0 si la communication avec le maître AS-i est interrompue. Il peut être activé ou désactivé via le bit de paramètre P3 (par défaut activé).

Puis-je utiliser une alimentation externe pour le module ?

Oui, une alimentation externe en 24 V DC PELV peut être raccordée via le module de câblage. L'alimentation externe est utilisée pour les sorties ; la communication AS-i reste assurée par le câble plat jaune.

Comment monter le module AC2034 ?

Montez d'abord le module sur l'unité d'adressage pour configurer l'adresse, puis fixez-le sur l'embase de câblage déjà raccordée au réseau AS-i. Serrez avec un couple de 0,8 Nm. Utilisez les presse-étoupes PG7 pour les câbles.

Quels types de câbles utiliser pour le réseau AS-i ?

Le câble plat AS-i est standard : jaune pour la communication et l'alimentation AS-i, noir pour l'alimentation externe éventuelle. Des câbles ronds peuvent être utilisés avec des presse-étoupes.

Comment réinitialiser les sorties en cas de défaut ?

Les sorties se réinitialisent automatiquement lorsque la communication AS-i est rétablie après une coupure. Si le chien de garde est activé, les sorties repassent à 0 et se réactivent après reprise de la communication.

Où puis-je trouver la notice complète du AC2034 ?

La notice d'utilisation complète est disponible en téléchargement gratuit au format PDF sur notice-facile.com. Vous pouvez également demander une traduction dans votre langue via le formulaire sur la page.

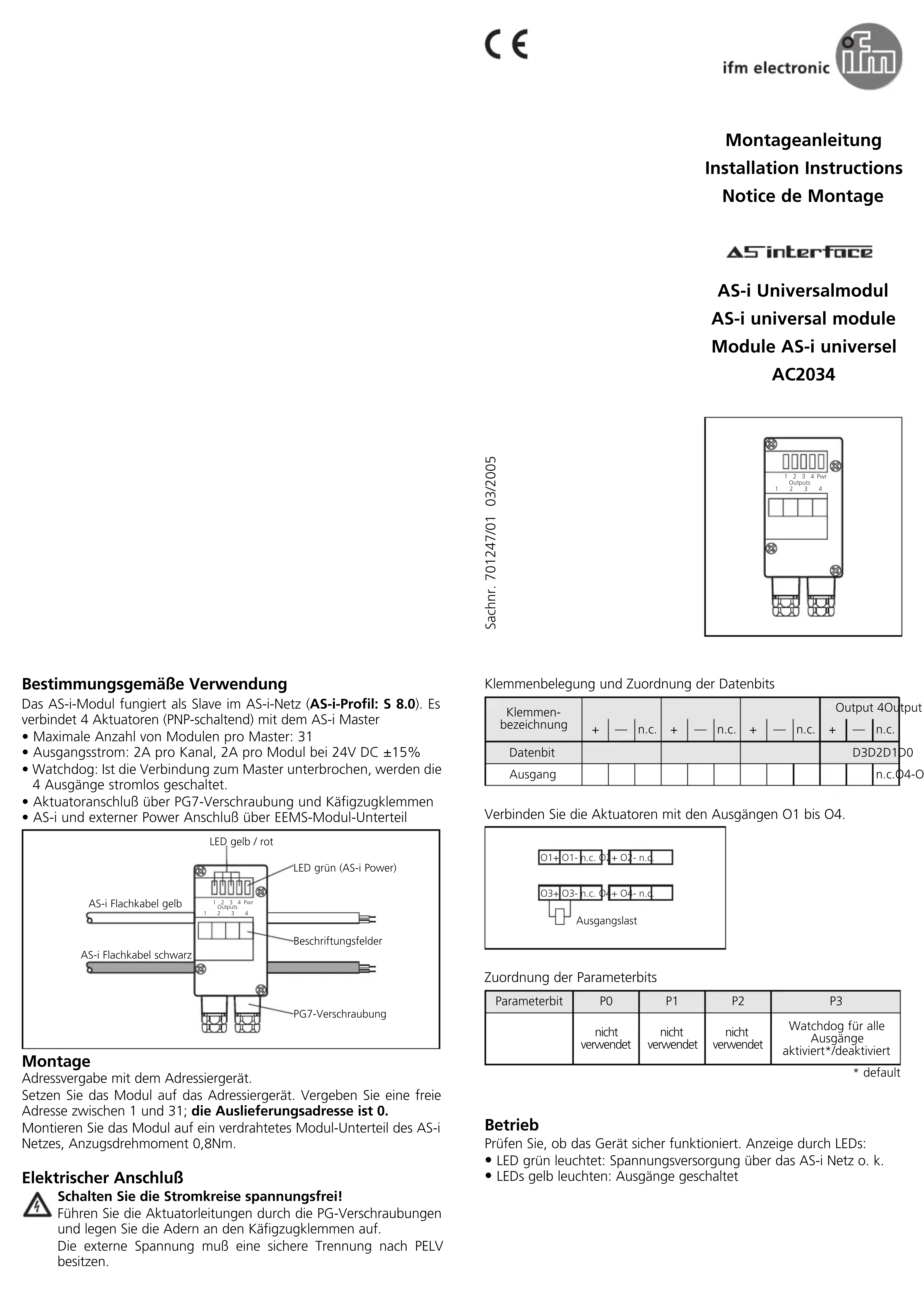

MODE D'EMPLOI AC2034 IFM

Asinterface

Module AS-i universel AC2034

Sachnr. 701247/01 03/2005

1 2 3 4 Pwr Outputs 1 2 3 4

Fonctionnement et caractéristiques

Ce module est un esclave dans le réseau AS-i (profil AS-i: S 8.0). Il permet le raccordement de 4 actionneurs (PNP).

• Nombre maximal de modules par maître : 31
• courant de sortie: 2A par voie, 4A par module pour 24V DC ±15%
• chien de garde: si la communication avec le maître est interrompue, les 4 sorties sont remises à 0.
• raccordement des actionneurs via les presses-étoupes PG7 à l'aide des cages à ressort.
• raccordement AS-i et alimentation externe via le module de câblage pour câble plat ou presse-étoupe.

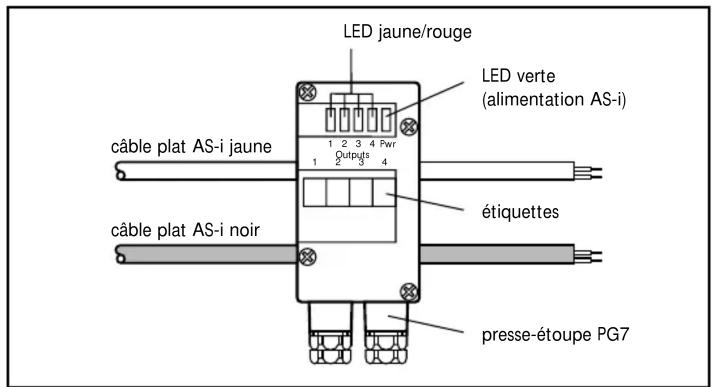

LED jaune/rouge LED verte (alimentation AS-i) câble plat AS-i jaune 1 2 3 4 Pwr Outputs 1 4 étiquettes câble plat AS-i noir presse-étoupe PG7

Montage

Affectation de l'adresse à l'aide de l'unité d'adressage.

Monter le module sur l'unité d'adressage. Affecter une adresse libre entre 1 et 31; à la livraison l'adresse est 0. Monter le module sur l'embase de câblage raccordé au réseau AS-i, couple de serrage 0,8Nm.

Raccordement électrique

Mettre les circuits d'alimentation hors tension. Faire passer les câbles des capteurs par les presses-étoupes et raccorder les fils aux cages à ressort. La tension externe doit être de type PELV.

Raccordement et affectation des bits de données

Borne

+

—

n.c.

+

—

n.c

+

—

n.c

Output 4Output

+

—

n.c

Bit de données

D3D2D1D0

Entrée

O1+

O1-

n.c

O2+

O2-

n.c

O3+

O3-

n.c

O4+

O4-

n.c

Raccorder les capteurs aux sorties l1 à l4.

Affectation des bits de paramètre

Bit de paramètre	P0	P1	P2	P3
	non utilisé	non utilisé	non utilisé	chien de garde pour toutes les sorties activé / déavtivé

* par défaut

Fonctionnement

Vérifier le bon fonctionnement du module. Affichage par LED :

• LED verte allumée : alimentation via le réseau AS-i o. k. • LED jaunes allumées : sorties commutées
