Produkttyp	Erdungsmesszange
Marke	BENNING
Modell	CM E1
Kategorie	Multimeter
Abmessungen (L x B x H)	276 x 100 x 47 mm
Gewicht	Ca. 750 g (mit Batterien)
Stromversorgung	9 V Blockbatterie (IEC 6 LR 61)
Zangenöffnung	38 mm
Anzeige	Digital-LCD 4-stellig (9999 Punkte)
Messfunktionen	Erdschleifenwiderstand (0,025 Ω - 1500 Ω), Wechselstrom / Ableitstrom (0,300 mA - 35,00 A)
Messgenauigkeit (Widerstand)	± (1,5 % bis 20 %) je nach Bereich
Messgenauigkeit (Strom)	± (2,0 % bis 3,0 %) je nach Bereich
Spezialfunktionen	Datenaufzeichnung (116 Werte), Alarmgrenzen HI/LO, HOLD-Funktion, automatische Abschaltung (APO), Selbstkalibrierung
Überspannungskategorie	CAT III 300 V
Verschmutzungsgrad	2
Schutzart	IP30
Betriebstemperatur	0 °C bis 50 °C (Luftfeuchtigkeit < 85 %)
Lagertemperatur	-20 °C bis +60 °C (Luftfeuchtigkeit < 75 % ohne Batterien)
Normen	DIN VDE 0411 Teil 1/EN 61010-1, DIN VDE 0413 Teil 5/EN 61557-5
Wartung	Reinigung mit trockenem Tuch und mildem Reinigungsmittel; Lösungsmittel vermeiden
Reparierbarkeit	Reparatur nur durch qualifiziertes Personal; jährliche Kalibrierung empfohlen
Lieferumfang	Gerät, Transportkoffer, Referenzwiderstandsschleife, 9 V Batterie, Bedienungsanleitung

Häufig gestellte Fragen - CM E1 BENNING

Wie messe ich den Erdschleifenwiderstand mit dem CM E1?

Wählen Sie die Funktion Ω oder Ω+ mit dem Drehschalter. Warten Sie das Ende der Selbstkalibrierung ab (CAL 7...CAL 1). Öffnen Sie die Zange und klemmen Sie den Erdungsleiter. Schließen Sie die Zange und lesen Sie den Wert auf dem Display ab.

Was tun, wenn das Display 'OL' anzeigt?

'OL' bedeutet Bereichsüberschreitung. Stellen Sie sicher, dass die Messung im angegebenen Bereich liegt und die Zange richtig geschlossen ist. Wenn das Symbol 'NOISE' erscheint, können Störungen die Messung beeinträchtigen.

Wie wechsle ich die Batterie?

Schalten Sie das Gerät aus. Legen Sie es mit der Vorderseite nach unten, lösen Sie die Schrauben des unteren Gehäuses. Entfernen Sie die alte Batterie, trennen Sie die Anschlüsse, schließen Sie eine neue 9 V Batterie (IEC 6 LR 61) an. Setzen Sie das Gehäuse wieder ein und schrauben Sie es fest.

Wie stelle ich die Alarmgrenzen ein?

Drücken Sie im Ω-Modus mehrfach 'FUNC', bis 'HI' oder 'LO' erscheint. Verwenden Sie die Tasten ▲ und ▼, um den Wert einzustellen. Drücken Sie 'FUNC' zum Bestätigen. Die Grenzen können von 0 bis 1510 Ω eingestellt werden.

Wie verwende ich die Datenaufzeichnungsfunktion?

Stellen Sie die Abtastrate (1 bis 255 s) über 'FUNC' und die Tasten ▲/▼ ein. Drücken Sie 'REC', um die Aufzeichnung zu starten. Die Daten werden gespeichert (max. 116). Zum Auslesen drücken Sie 'FUNC' bis 'NO.' erscheint und wählen Sie den Speicherplatz mit ▲/▼.

Was bedeutet das Symbol 'NOISE'?

Das Symbol 'NOISE' zeigt das Vorhandensein von Störsignalen (Strom >3 A oder Spannung >30 V) an, die die Messung beeinträchtigen können. Entfernen Sie das Gerät möglichst von den Störquellen.

Was ist die maximal zulässige Spannung?

Der CM E1 ist für Stromkreise der Kategorie CAT III 300 V gegen Erde ausgelegt. Überschreiten Sie diese Spannung nicht, um ein Stromschlagrisiko zu vermeiden.

Wie deaktiviere ich die automatische Abschaltung?

Halten Sie die Taste 'FUNC' gedrückt, während Sie den Drehschalter von 'OFF' in eine Messposition drehen. Das Symbol 'AP' verschwindet vom Display, was anzeigt, dass APO deaktiviert ist.

Wie reinige ich das Gerät?

Reinigen Sie das Gehäuse mit einem trockenen Tuch und einem milden Reinigungsmittel. Verwenden Sie niemals Lösungsmittel oder Scheuermittel. Stellen Sie sicher, dass das Batteriefach sauber und frei von Elektrolyt ist.

Wo kann ich das Gerät kalibrieren lassen?

Um die Genauigkeit zu erhalten, wird eine jährliche Kalibrierung empfohlen. Kontaktieren Sie den Benning-Kundendienst unter der in der Anleitung angegebenen Adresse, um das Gerät einzusenden.

BEDIENUNGSANLEITUNG CM E1 BENNING

Mehrsprachige Anleitung unter

www.benning.de

Multilingual manuals at

BENNING CM E1 RE Ω HOLD Ω+ωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωο mA~. A~. CAT III 300 V/ CAT II 600 V REC NO USE 8.8.8.8 -8.8.8.8 Ω R² R² R² R² TRUE RMS FUNC REC ▲ ▼ □

BENNING CM E1 RE Ω Ω+ωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωο mA~. A~ HOLD OFF CAT III 300 V/ CAT II 600 V REC NO. C NOISE 8.8.8.8 8.8.8.8 Ω AP m VA TRUE RMS FUNC REC ▲ ▼ □ 9 8 6 5

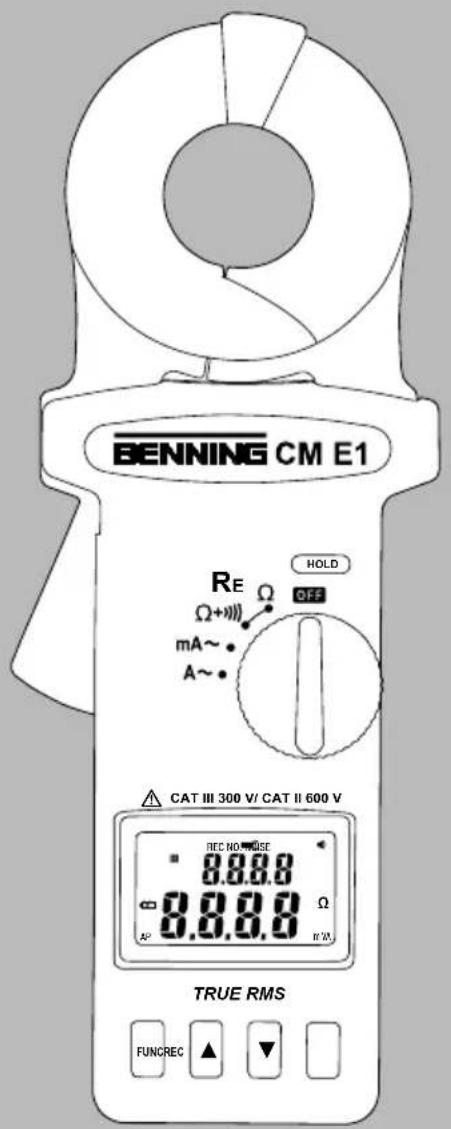

Bild 1: Gerätefrontseite
Fig. 1: Appliance front face
Fig. 1: Panneau avant de l'appareil
Fig. 1: Voorzijde van het apparaat

Bild 2: Displayanzeige

Fig. 2: Digital display

Bild 3: Erdschleifenwiderstandsmessung

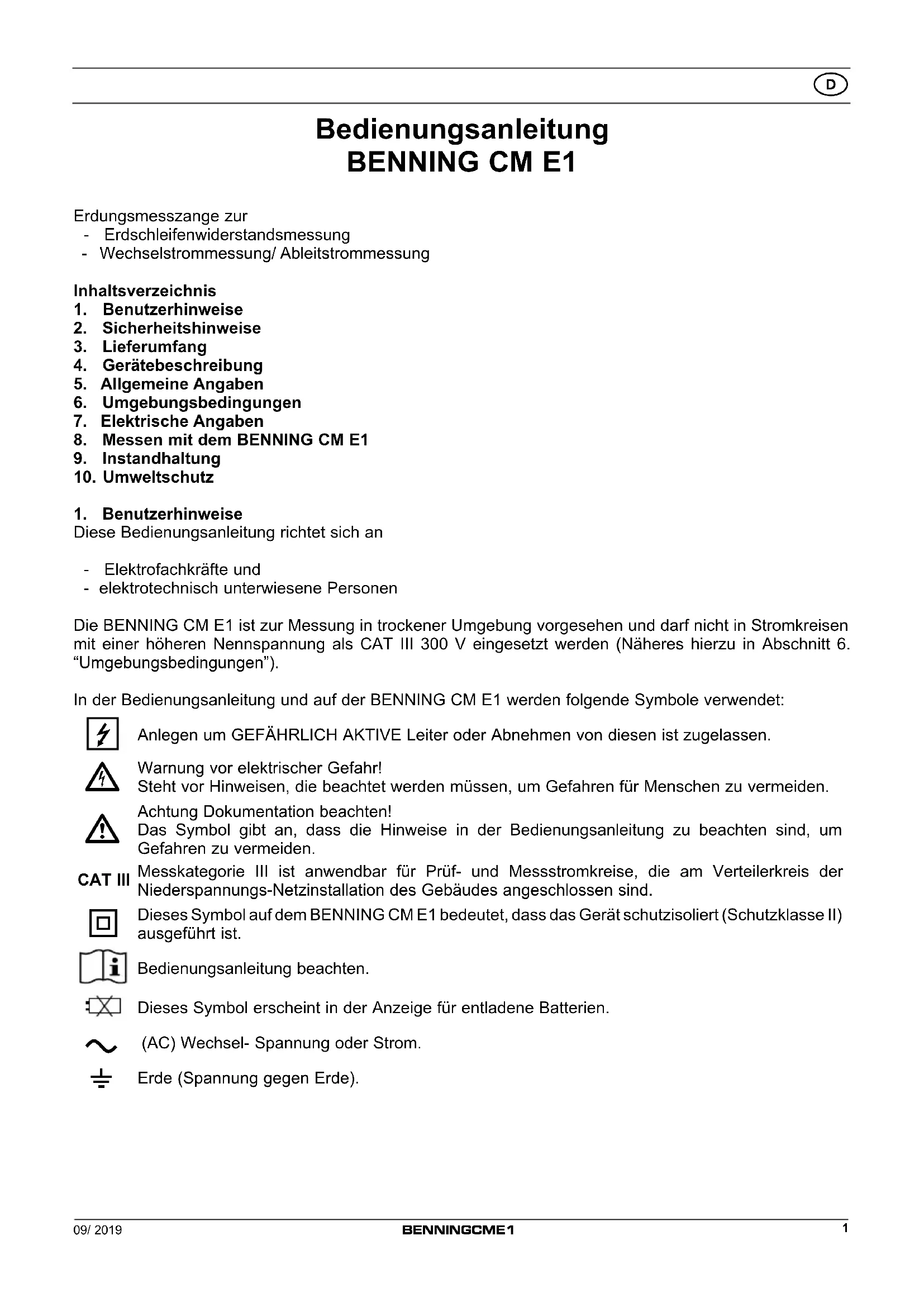

Bedienungsanleitung BENNING CM E1

Erdungsmesszange zur

• Erdschleifenwiderstandsmessung
• Wechselstrommessung/ Ableitstrommessung

Inhaltsverzeichnis

1. Benutzerhinweise
2. Sicherheitshinweise
3. Lieferumfang
4. Gerätebeschreibung
5. Allgemeine Angaben
6. Umgebungsbedingungen
7. Elektrische Angaben
8. Messen mit dem BENNING CM E1
9. Instandhaltung
10. Umweltschutz

1. Benutzerhinweise

Diese Bedienungsanleitung richtet sich an

• Elektrofachkräfte und
• elektrotechnisch unterwiesene Personen

Die BENNING CM E1 ist zur Messung in trockener Umgebung vorgesehen und darf nicht in Stromkreisen mit einer höheren Nennspannung als CAT III 300 V eingesetzt werden (Näheres hierzu in Abschnitt 6. "Umgebungsbedingungen").

In der Bedienungsanleitung und auf der BENNING CM E1 werden folgende Symbole verwendet:

Anlegen um GEFÄHRLICH AKTIVE Leiter oder Abnehmen von diesen ist zugelassen.

Warnung vor elektrischer Gefahr!

Steht vor Hinweisen, die beachtet werden müssen, um Gefahren für Menschen zu vermeiden.

Achtung Dokumentation beachten!

Das Symbol gibt an, dass die Hinweise in der Bedienungsanleitung zu beachten sind, um Gefahren zu vermeiden.

Messkategorie III ist anwendbar für Prüf- und Messstromkreise, die am Verteilerkreis der Niederspannungs-Netzinstallation des Gebäudes angeschlossen sind.

Dieses Symbol auf dem BENNING CM E1 bedeutet, dass das Gerät schutzisoliert (Schutzklasse II) ausgeführt ist.

Bedienungsanleitung beachten.

Dieses Symbol erscheint in der Anzeige für entladene Batterien.

(AC) Wechsel- Spannung oder Strom.

Erde (Spannung gegen Erde).

2. Sicherheitshinweise

Das Gerät ist gemäß

DIN VDE 0411 Teil 1/ EN 61010-1

DIN VDE 0411 Teil 2-032/ EN 61010-2-032

DIN VDE 0413 Teil 5/ EN 61557-5

DIN VDE 0843-20 Teil 1/ EN 61326-1

gebaut und geprüft und hat das Werk in einem sicherheitstechnisch einwandfreien Zustand verlassen.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Hinweise und Warnvermerke beachten, die in dieser Anleitung enthalten sind. Fehlverhalten und Nichtbeachtung der Warnungen kann zu schwerwiegenden Verletzungen oder zum Tode führen.

Extreme Vorsicht bei Arbeiten um blanke Leiter oder Hauptleitungsträger. Ein Kontakt mit Leitern kann einen Elektroschock verursachen.

Vor jeder Inbetriebnahme überprüfen Sie das Gerät auf Beschädigungen.

Ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist,

• wenn das Gerät sichtbare Beschädigungen aufweist,
• wenn das Gerät nicht mehr arbeitet,
• nach längerer Lagerung unter ungünstigen Verhältnissen,
• nach schweren Transportbeanspruchungen,
• wenn das Gerät feucht ist.

Wartung:

Das Gerät nicht öffnen, es enthält keine durch den Be nut zer wartbaren Komponenten. Reparatur und Ser vice kann nur durch qualifiziertes Personal erfolgen.

Reinigung:

Das Gehäuse regelmäßig mit einem Tuch und Rei ni gungs mittel trocken abwischen. Kein Polier mittel oder Lösungsmittel verwenden.

3. Lieferumfang

Zum Lieferumfang der BENNING CM E1 gehören:

3.1 ein Stück BENNING CM E1
3.2 ein Stück Transportkoffer mit Schulterriemen (10217859)
3.3 ein Stück Referenzwiderstandsschleife (10217860)
3.4 ein Stück 9-V-Block-Batterie (IEC 6 LR61)
3.5 eine Bedienungsanleitung

Hinweis auf Verschleißteile:

- Die BENNING CM E1 wird von einer 9-V-Block-Batterie (IEC 6 LR61) gespeist.

4. Gerätebeschreibung

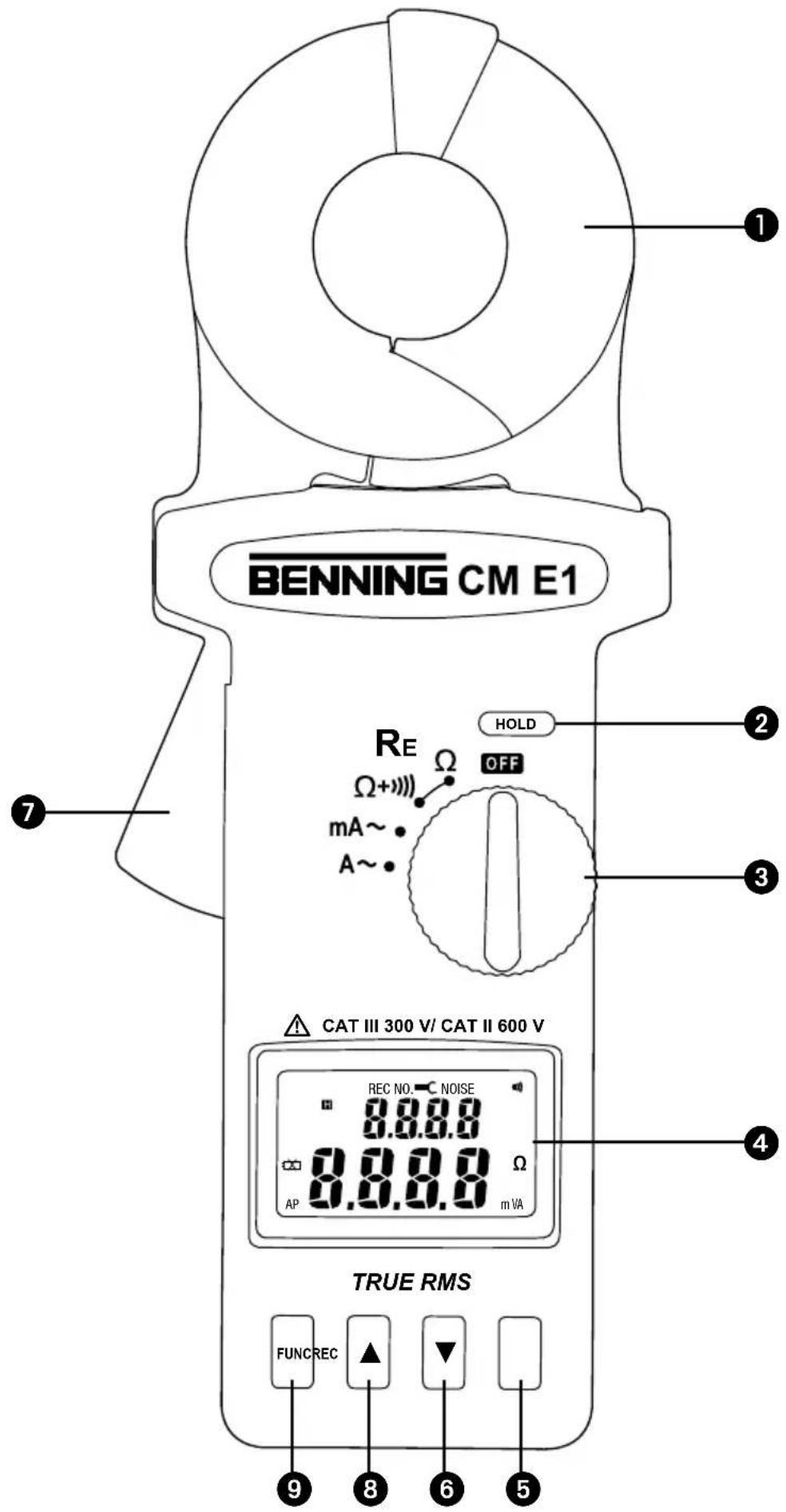

siehe Bild 1: Gerätefrontseite

Die in Bild 1 angegebenen Anzeige- und Bedienelemente werden wie folgt bezeichnet:

① Messzange, zum Umfassen des Erdleiters/Erdungsanschlusses
② HOLD-Taste, Speicherung des angezeigten Messwertes
③ Drehschalter, zur Wahl der Messfunktion
④ Digitalanzeige (LCD)
5 REC-Taste, Start des Datenloggers/Speicherung
6 ▼-Taste, verringert den Einstellwert
⑦ Öffnungshebel, zum Öffnen und Schließen der Messzange
8 ▲-Taste, erhöht den Einstellwert
9 FUNC-Taste, Funktionstaste zur Anwahl der Alarmschwellen, Abtastrate und Speicherplatznummer

siehe Bild 2: Displayanzeige

Die in Bild 2 angegebenen Symbole werden wie folgt bezeichnet:

A Unterdisplay, für die Funktionsauswahl und die Speicherplatznummer
B Digitalanzeige, für den Messwert, Alarmschwelle, Abtastrate
© Ω Ohm, Einheit der Schleifenwiderstandsmessung
D mA, Einheit der Strom-/ Ableitstrommessung
E , Schleifenwiderstandsmessung mit akustischer Alarmfunktion
F NOISE, Störsignale festgestellt, Messung kann beeinflusst sein
G Messzange nicht korrekt geschlossen
H : Batteriezustandsanzeige
① NO. Speicherplatznummer
J REC, Datenlogger aktiv
K AP, automatische Abschaltung aktiv (APO aktiv)

5. Funktionen der Erdungsmesszange

5.1 Allgemeine Angaben

5.1.1 Die Digitalanzeige Ⓑ ist als 4-stellige Flüssigkristallanzeige mit 11 mm Schrifthöhe mit Dezimalpunkt ausgeführt. Der größte Anzeigewert ist 9999.
5.1.2 Die Bereichsüberschreitung wird mit ".0L" angezeigt.

Achtung, keine Anzeige und Warnung bei Überlast!

5.1.3 Der Drehschalter ③ dient der Anwahl der Messfunktion. Die Messbereichswahl erfolgt automatisch.
5.1.4 HOLD-Tastenfunktion: Durch Betätigen der HOLD-Taste ② lässt sich das Messergebnis speichern. Im Display ④ wird gleichzeitig das Symbol „H“ eingeblendet.
5.1.5 REC-Tastenfunktion: Zum Start des Datenloggers, bzw. zum Speichern eines Messwertes in den internen Speicher.
5.1.6 FUNC-Funktionstaste: Funktionstaste zur Anwahl der Alarmschwellen „HI“ (high), „LO“ (low), Abtastrate „SEC“ (Sekunden) und Speicherplatznummer „NO.“ (1-116).
5.1.7 Die Messrate der BENNING CM E1 beträgt nominal 2 Messungen pro Sekunde für die Digitalanzeige.
5.1.8 Die BENNING CM E1 wird durch den Drehschalter ③ ein- oder ausgeschaltet. Ausschaltstellung "OFF".
5.1.9 Die BENNING CM E1 schaltet sich nach ca. 4 min. bis 6 min selbsttätig ab (APO, Auto-Power-Off ist aktiv bei Einblendung des AP-Symbols K in der Anzeige ④).

Sie schaltet sich wieder ein, wenn der Drehschalter ③ aus der Schalterstellung "OFF" wieder eingeschaltet wird. Die automatische Abschaltung lässt sich deaktivieren indem sie die FUNC-Taste ⑨ betätigen und gleichzeitig die BENNING CM E1 aus der Schalterstellung "OFF" einschalten. Das AP-Symbol K in der Anzeige ④ erlischt.

5.1.10 Die BENNING CM E1 wird durch eine 9-V-Block-Batterie gespeist (IEC 6 LR61).
5.1.11 Wenn die Batteriespannung unter die vorgesehene Arbeitsspannung der BENNING CM E1 sinkt, erscheint in der Anzeige ④ ein Batteriesymbol H.
5.1.12 Die Lebensdauer der Batterie ist abhängig der genutzten Messfunktion und ist für ca. 3000 Messungen ausgelegt.
5.1.13 Temperaturkoeffizient des Messwertes: 0,1 x (angegebene Messgenauigkeit)/ °C < 18 °C oder > 28 °C, bezogen auf den Wert auf Referenztemperatur von 23 °C.
5.1.14 Geräteabmessungen: (L x B x H) = 276 x 100 x 47 mm

Gerätegewicht: ca. 750 g (inkl. Batterie)

5.1.15 Größte Zangenöffnung: 38 mm

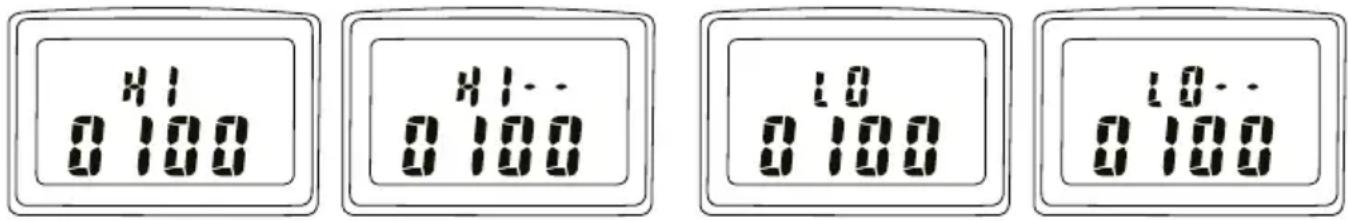

5.2 Alarmschwellen des Erdschleifenwiderstandes einstellen

Zur Messung des Erdschleifenwiderstandes kann eine obere (HI) und untere Alarmschwelle (LO) eingestellt werden. Wählen Sie über den Drehschalter ③ die Funktion Ω und betätigen Sie die FUNC-Taste

⑨ bis das HI-Symbol oder das LO-Symbol im Unterdisplay A eingeblendet wird. Durch Betätigung der Tasten ▼-Taste ⑥ und ▲-Taste ⑧ kann die Alarmschwelle von 0 Ohm bis 1510 Ohm, bzw. OL eingestellt werden. Nachdem eine oder beide Alarmschwellen eingestellt sind, betätigen Sie die FUNC-Taste ⑨ bis das Unterdisplay A erlischt.

Sobald die Drehschalterposition +· angewählt wird, vergleicht die Erdungsmesszange den Anzeigewert mit der oberen und der unteren Alarmschwelle.

Liegt der Anzeigewert über der oberen Alarmschwelle, ertönt ein pulsierender Signalton und das „HI--“-Symbol wird eingeblendet.

Liegt der Anzeigewert unter der unteren Alarmschwelle, ertönt ein pulsierender Signalton und das „LO--“-Symbol wird eingeblendet.

Hinweis:

• Zur Deaktivierung der Alarmschwellen stellen Sie den oberen Alarm (HI) auf „OL“ und den unteren Alarm (LO) auf „0“.
• Der obere Alarm (HI) kann nicht kleiner als der untere Alarm (LO), und der untere Alarm (LO) kann nicht größer als der obere Alarm (HI) sein.
• Bei aktiviertem Datenlogger ist die akustische Alarmfunktion deaktiviert.
• Die eingestellten Alarmschwellen bleiben bis zur nächsten Änderung gespeichert.

5.3 Datenlogger-Funktion

Die Datenlogger-Funktion ermöglicht das automatische und manuelle Speichern von Messreihen (Funktion Ω/ Ω ‰), mA/ A) mit einem vordefinierten Messintervall (Abtastrate) und bis zu 116 Messwerten. Das Messintervall kann von 1 s bis 255 s eingestellt werden. Die Messwerte können zu einem späteren Zeitpunkt über das Display ④ ausgelesen werden.

5.3.1 Abtastrate einstellen

Betätigen Sie mehrmals die FUNC-Taste ⑨ bis das Symbol „SEC“ im Unterdisplay A eingeblendet wird. In der Digitalanzeige B wird die Abtastrate in Sekunden eingeblendet. Mit den Tasten ▼-Taste ⑥ und ▲-Taste ⑧ kann die Abtastrate von 1 s bis 255 s eingestellt werden. Ein längeres Drücken der Tasten beschleunigt den Einstellvorgang. Betätigen Sie anschließend mehrmals die FUNC-Taste ⑨ bis das Unterdisplay A erlischt.

Hinweis:

Um nur einen einzelnen Messwert zu speichern, wählen Sie eine Abtastrate von 0 s. Mit jeder Betätigung der REC-Taste ^5 wird ein weiterer Messwert in den internen Speicher abgelegt und die Speicherplatznummer kurzzeitig in dem Unterdisplay ^A eingeblendet.

SET 0001

5.3.2 Datenlogger starten/ stoppen

Die REC-Taste 5 startet den Datenlogger bei gleichzeitiger Einblendung des REC-Symbols ① in der Digitalanzeige ④. Die Messwerte werden unter Berücksichtigung der eingestellten Abtastrate in den internen Speicher gespeichert.

Der Datenlogger kann durch Betätigung der REC-Taste ⑤ gestoppt werden, und stoppt automatisch, sobald der Messwertspeicher voll ist. Das REC-Symbol ① in der Digitalanzeige ④ erlischt.

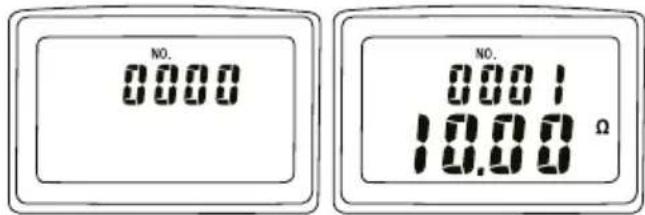

5.3.3 Messwerte aufrufen

Betätigen Sie mehrmals die FUNC-Taste ⑨ bis das Symbol „NO.“ ① in der Digitalanzeige ④ eingeblendet wird. Durch Betätigung der Tasten ▼-Taste ⑥ und ▲-Taste ⑧ wird die Speicherplatznummer über das Unterdisplay A ausgewählt und der zugehörige Messwert in der Digitalanzeige B angezeigt.

NO. 0.000 NO. 10.00 Ω

5.3.4 Messwertspeicher löschen

Der komplette Messwertspeicher wird gelöscht, indem Sie die REC-Taste ⑤ betätigen und gleichzeitig die BENNING CM E1 aus der Schalterstellung "OFF" einschalten. Mit der Einblendung des "CL"-Symbols In der Anzeige ④ ist der Messwertspeicher gelöscht.

11

5.4 Funktionsprinzip der Erdschleifenwiderstandsmessung

Die Erdschleifenwiderstandsmessung gehört zu den spießlosen Messmethoden des Erdungswiderstandes und bietet den Vorteil, dass keine zusätzlichen Sonden/ Hilfserder gesetzt und die Erdung selber nicht aufgetrennt werden muss. Anwendung findet sie u.a. in elektrischen Anlagen mit mehreren parallelen Erdungsanschlüssen, wie z.B. in Freileitungsnetzen mit Masterder, Blitzschutz- und Straßenbeleuchtungssystemen.

Die BENNING CM E1 verfügt über eine speziell abgeschirmte Messzange ① mit integrierter Erregerwicklung und Sensorwicklung. Die Erregerwicklung induziert über eine definierte Wechselspannung E einen Stromfluss in dem umschlossenen Erdleiter/ Erdungsanschluss. Über die Sensorwicklung wird der Stromfluss I gemessen und der Widerstand der gesamten Erdschleife Rs wird über die BENNING CM E1 berechnet und angezeigt.

$$ \text { mit } (R 1 \text { II } R 2 \dots \text { II } R n) < < R x \text { und } (R b + R l) < R x \text { ergibt sich } R s \approx R x $$

D.h. der von der BENNING CM E1 gemessene Erdschleifenwiderstand Rs ist immer größer als der gesuchte Erdungswiderstand Rx. Je höher die Anzahl der parallelen Erdungen ist, je genauer entspricht der Anzeigewert Rs dem gesuchten Erdungswiderstand Rx. Sollte der angezeigte Widerstandswert zu hoch sein, ist der Erdungsanschluss zu überprüfen.

Rs: Erdschleifenwiderstand (gesamte Erdschleife)

Rx: Gesuchter Erdungswiderstand

R1 ... RN: Parallele Erdungen, vernachlässigbar je höher die Anzahl ist

Rb: Widerstand des Erdbodens, üblich < 1 Ω

RI: Widerstand der Erdleitungen, üblich < 1 Ω

siehe Bild 3: Erdschleifenwiderstandsmessung

6. Umgebungsbedingungen

• Die BENNING CM E1 ist für Messungen in trockenen Umgebungen vorgesehen,
• Barometrische Höhe bei Messungen: Maximal 2000 m,
• Überspannungskategorie: IEC 60664/IEC 61010 → 300 V Kategorie III
• Verschmutzungsgrad: 2 gemäß EN 61010-1,
• Schutzart: IP 30 (DIN VDE 0470-1 IEC/EN 60529)
  3 - erste Kennziffer: Schutz gegen Zugang zu gefährlichen Teilen und Schutz gegen feste Fremdkörper, > 2,5 mm Durchmesser
  0 - zweite Kennziffer: Kein Wasserschutz,
• Arbeitstemperatur und relative Luftfeuchte:
  Bei Arbeitstemperatur von 0 °C bis 50 °C: relative Luftfeuchte kleiner 85 %, nicht kondensierend.

- Lagerungstemperatur: Das BENNING CM E1 kann bei Temperaturen von - 20 °C bis + 60 °C, relative Luftfeuchte kleiner 75 %, ohne Batterien gelagert werden.

7. Elektrische Angaben

Bemerkung: Die Messgenauigkeit wird angegeben als Summe aus

• einem relativen Anteil des Messwertes und
• einer Anzahl von Digit (d.h. Zahlenschritte der letzten Stelle).

Die Messgenauigkeit gilt bei einer Temperatur von 23 °C ± 5 °C und einer relativen Luftfeuchtigkeit kleiner 80 %.

7.1 Schleifenwiderstandsbereiche

Messbereich Auflösung Messgenauigkeit			*1
0,025 Ω - 0,250 Ω	0,002 Ω ± (1,5 % ± 0,05 Ω)
0,251 Ω - 1,000 Ω	0,02 Ω ± (1,5 % ± 0,05 Ω)
1,001 Ω -10,00 Ω	0,02 Ω ± (1,5 % ± 0,1 Ω)
10,01 Ω - 50,00 Ω	0,04 Ω ± (2,0 % ± 0,3 Ω)
50,01 Ω -100,0 Ω	0,04 Ω ± (2,0 % ± 0,5 Ω)
100,1 Ω - 200,0 Ω	0,4 Ω	± (3,0 % ± 1,0 Ω)
200,1 Ω - 400,0 Ω	2 Ω	± (5,0 % ± 5 Ω)
400,1 Ω - 600,0 Ω	5 Ω	± (10 % ± 10 Ω)
600,1 Ω - 1500 Ω	20 Ω	± (20 %)

*1 gültig für rein ohmsche Widerstände, externes magnetisches Feld < 30 A/m, externes elektrisches Feld < 1 V/m
Messfrequenz: 3,333 kHz
Genauigkeit der Referenzwiderstandsschleife: ca. ± 1 %

Alarmschwellen Bereich	Auflösung
Oberer Alarm (HI)	0 - 1510 Ω	1 Ω
Unterer Alarm (LO)	0 - 1510 Ω	1 Ω

7.2 Wechselstrom/Ableitstrom

Der Messwert wird als echter Effektivwert (TRUE RMS, AC-Kopplung) gewonnen und angezeigt. Seine Kalibrierung ist auf sinusförmige Kurvenform abgestimmt. Bei Abweichungen von dieser Form wird der Anzeigewert ungenauer. Crest-Factor < 3,5

Messbereich Auflösung		Messgenauigkeitim Frequenzbereich 50 Hz - 60 Hz
0,300 mA - 1,000 mA	0,001 mA	± (2,0 % ± 0,05 mA)
1,00 mA - 10,00 mA	0,01 mA	± (2,0 % ± 0,03 mA)
10,0 mA - 100,0 mA	0,1 mA	± (2,0 % ± 0,3 mA)
100 mA - 1000 mA	1 mA	± (2,0 % ± 3 mA)
0,200 A - 4,000 A	0,001 A	± (2,0 % ± 0,03 A)
4,00 A - 35,00 A	0,01 A	± (3,0 % ± 0,03 A)

Überlastschutz: 100 A

8. Messen mit der BENNING CM E1

8.1 Vorbereiten der Messung

Benutzen und lagern Sie die BENNING CM E1 nur bei den angegebenen Lager- und Arbeitstemperaturbe dingungen, vermeiden Sie dauernde Sonneneinstrahlung.

- Starke Störquellen in der Nähe der BENNING CM E1 können zu instabiler Anzeige und zu Messfehlern führen.

8.2 Schleifenwiderstandsmessung

Maximale Spannung gegen Erdpotential beachten! Elektrische Gefahr!

• Öffnen Sie die Messzange und prüfen Sie, ob die metallischen Kontaktflächen innerhalb der Messzange frei von Staub und Verunreinigungen sind.
• Lassen Sie die Backen der Messzange mehrmals aufeinander schnappen (Öffnen und Schließen), um eine sichere Kontaktierung herzustellen.
• Mit dem Drehschalter ③ die Funktion Ω (Schleifenwiderstand) oder Ω+)) (Schleifenwiderstand mit Alarm) wählen. Warten Sie bis das Ende der Selbstkalibrierung (CAL 7, CAL 6, ..., CAL 2, CAL 1) per Signalton bestätigt wird und in der Digitalanzeige ⑧ das Symbol „OL“ erscheint.
• Öffnen Sie die Messzange und umfassen Sie den zu prüfenden Erdleiter/ Erdungsanschluss. Die Backen der Messzange sind erneut mehrmals aufeinander schnappen zu lassen.
• Der Messwert des Erdschleifenwiderstandes kann in der Digitalanzeige Ⓑ abgelesen werden.

Hinweis:

• Während der Selbstkalibrierung darf die Messzange ① nicht um einen Leiter gelegt oder die Messzange geöffnet werden.
• Falls die Selbstkalibrierung nicht endet, prüfen Sie die metallischen Kontaktflächen innerhalb der Messzange auf Staub und Verunreinigungen.
• Sollten während der Messung Störsignale (Strom > 3 A, Spannung > 30 V) festgestellt werden, wird in der Digitalanzeige ④ das „NOISE“ Symbol F eingeblendet und die Messung kann beeinflusst sein.
• Falls die Messzange während der Messung nicht korrekt geschlossen wurde, wird in der Digitalanzeige ④ das Symbol —C G eingeblendet.

siehe Bild 3: Erdschleifenwiderstandsmessung

8.3 Wechselstrom-/ Ableitstrommessung

Maximale Spannung gegen Erdpotential beachten! Elektrische Gefahr!

• Mit dem Drehschalter ③ der BENNING CM E1 die gewünschte Funktion mA oder A wählen.
• Öffnen Sie die Messzange ① und umfassen Sie den zu prüfenden Erdleiter/ Erdungsanschluss.
• Der Messwert des Ableitstromes kann in der Digitalanzeige Ⓑ abgelesen werden.

siehe Bild 4: Wechselstrom-/ Ableitstrommessung

9. Instandhaltung

Vor dem Öffnen die BENNING CM E1 unbedingt spannungsfrei machen! Elektrische Gefahr!

9.1 Sicherstellen des Gerätes

Unter bestimmten Voraussetzungen kann die Sicherheit im Umgang mit der BENNING CM E1 nicht mehr gewährleistet sein; zum Beispiel bei:

• Sichtbaren Schäden am Gehäuse,
• Fehlern bei Messungen,
• Erkennbaren Folgen von längerer Lagerung unter unzulässigen Bedingungen und
• Erkennbaren Folgen von außerordentlicher Transportbeanspruchung.

In diesen Fällen ist die BENNING CM E1 sofort abzuschalten, von den Messstellen zu entfernen und gegen erneute Nutzung zu sichern.

9.2 Reinigung

Reinigen Sie das Gehäuse äußerlich mit einem sauberen und trockenen Tuch (Ausnahme spezielle Reinigungstücher). Verwenden Sie keine Lösungs- und/oder Scheuermittel, um das Gerät zu reinigen. Achten Sie unbedingt darauf, dass das Batteriefach und die Batteriekontakte nicht durch auslaufendes Batterie-Elektrolyt verunreinigt werden.

Falls Elektrolytverunreinigungen oder weiße Ablagerungen im Bereich der Batterie oder des Batteriegehäuses vorhanden sind, reinigen Sie auch diese mit einem trockenen Tuch.

9.3 Batteriewechsel

Vor dem Öffnen die BENNING CM E1 unbedingt span nungsfrei machen! Elektrische Gefahr!

Die BENNING CM E1 wird durch eine 9-V-Block-Batterie (IEC 6 LR61) gespeist.

Ein Batteriewechsel ist erforderlich, wenn in der Digitalanzeige 4 das Batteriesymbol : H erscheint.

Beim Einschalten der BENNING CM E1 erfolgt ein Batterietest.

So wechseln Sie die Batterie:

• Schalten Sie die BENNING CM E1 aus.
• Legen Sie die BENNING CM E1 auf die Frontseite und lösen Sie die Schrauben vom Gehäuseunterteil.
• Heben Sie das Gehäuseunterteil vom Frontteil ab.
• Heben Sie die entladene Batterie aus dem Batteriefach und nehmen Sie die Batteriezuleitungen vorsichtig von der Batterie ab.
• Die neue Batterie ist polrichtig mit den Batteriezuleitungen zu verbinden, und ordnen Sie diese so, dass sie nicht zwischen den Gehäuseteilen gequetscht werden. Legen Sie dann die neue Batterie an die dafür vorgesehene Stelle in das Frontteil.
• Rasten Sie das Gehäuseunterteil an das Frontteil an, und ziehen Sie die Schrauben an.
  siehe Bild 5: Batteriewechsel

Leisten Sie Ihren Beitrag zum Umweltschutz! Batterien dürfen nicht in den Hausmüll. Sie können bei einer Sammelstelle für Altbatterien bzw. Sondermüll abgegeben werden. Informieren Sie sich bitte bei ihrer Kommune.

9.4 Kalibrierung

Benning garantiert die Einhaltung der in der Bedienungsanleitung aufgeführten technischen Spezifikationen und Genauigkeitsangaben für das erste Jahr nach dem Auslieferungsdatum. Um die angegebenen Genauigkeiten der Messergebnisse zu erhalten, muss das Gerät regelmäßig durch unseren Werksservice kalibriert werden. Wir empfehlen ein Kalibrierintervall von einem Jahr. Senden Sie hierzu das Gerät an folgende Adresse:

Benning Elektrotechnik & Elektronik GmbH & Co. KG

Service Center

Robert-Bosch-Str. 20

D - 46397 Bocholt

10. Umweltschutz

Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung ste hen den Rückgabe- und Sammelsystemenzu.

Operating Manual BENNING CM E1

DIN VDE 0413 Part 5/EN 61557-5

DIN VDE 0843-20 Part 1/EN 61326-1

Benning Elektrotechnik & Elektronik GmbH & Co. KG

Service Center

Robert-Bosch-Str. 20

D - 46397 Bocholt

Benning Elektrotechnik & Elektronik GmbH & Co. KG

Service Center

Robert-Bosch-Str. 20

D - 46397 Bocholt

5.3.4 Meetwaarden wissen

Rs: Aardlusweerstand (alle aardlussen)

Rx: Gezochte aardingsweerstand

7. Elektrische gegevens.

7.1 Bereik aardlusweerstand

Meetbereik Resolutie Nauwkeurigheid v.d. meting
0,025 Ω - 0,250 Ω 0,002 Ω ± (1,5 % ± 0,05 Ω)
0,251 Ω - 1,000 Ω 0,02 Ω ± (1,5 % ± 0,05 Ω)
1,001 Ω -10,00 Ω	0,02 Ω	± (1,5 % ± 0,1 Ω)
10,01 Ω - 50,00 Ω 0,04 Ω	± (2,0 % ± 0,3 Ω)
50,01 Ω -100,0 Ω	0,04 Ω	± (2,0 % ± 0,5 Ω)
100,1 Ω - 200,0 Ω	0,4 Ω	± (3,0 % ± 1,0 Ω)
200,1 Ω - 400,0 Ω 2 Ω	± (5,0 % ± 5 Ω)
400,1 Ω - 600,0 Ω 5 Ω	± (10 % ± 10 Ω)
600,1 Ω - 1500 Ω	20 Ω	± (20 %)

Benning Elektrotechnik & Elektronik GmbH & Co. KG

Service Center

Robert-Bosch-Str. 20

D - 46397 Bocholt

10. Milieu

Benning Elektrotechnik & Elektronik GmbH & Co. KG

Münsterstraße 135 - 137

D - 46397 Bocholt

Phone: [phone] • Fax: [phone]

www.benning.de • E-Mail: [e-mail]
