BEDIENUNGSANLEITUNG K202 VOLTCRAFT

WICHTIGER HINWEIS !!!

IMPORTANT NOTE !!!

Data-Logger Thermometer 306

Best.-Nr. 10 04 28

Stand 03/09

Data-Logger Thermometer 306

Bestnr. 10 04 28

Status 03/09

Sehr geehrter Kunde,

Durch technische Änderungen haben sich die folgenden Kapitel in der Bedienungsanleitung geändert.

Systemanforderungen:

Betriebssystem Windows NT/2000/XP

CPU-Geschwindigkeit 150 MHz

Arbeitsspeicher 64 MByte

freier Festplattenspeicher ca.10 MByte

ein freier COM-Port

Software-Installation:

Herstellen der Verbindung zwischen PC (freiem COM-Port) und Thermometer

Einschalten des Thermometers und Hochfahren des PC's

Legen Sie die mitgelieferte CD in das entspruchende Laufwerk Ihr's Computers ein.

• Nach dem Einlagen der CD startet das Installationsprogramm selbstständig. Je nach System und dessen Einrichtung kann aber auch ein manueller Start der Installation erforderlich sein. Dazu ist die Daten „setup.exe" auf der CD zu starten.
• Das Installationsprogramm führ halbautomatisch durch die Programminstallation, in deren Verlauf evil. ein andere als das vorgeschlagene Installationsverzeichnis festgelegt werden kann. Das Programm wird im Programm-Ordner, SE30S mit dem Icon SE305 angelegt.

Datumübertragung:

Starten der Software

• Im Fenster wird auf der linken Seite das „Control Panel“ angezeigt. Dieses dient zum komfortablen bedieten des Messgerätes vom PC aus. Rechts daneben befindet sich die grafische und tabellarische Anzeige.
• Über den Menu-Punkt, COM Port in der Funktionseite ist der verwendete Anschluss einzustellen.
• Ist das Messgerät korrekt mit dem PC verbunden, erscheid am unteren Rand des Fensters eine Infozeile mit folgenden Inhalt:

Com 1 (je nach ausgewählten Port), -

ON Connection -

Echteiterfassung:

Zur Echtzeitferassung ist vor Messbeginn die Sampling Rate in Minuten (MM) und Sekunden(SS) einzustellen. Weitere Einstellungen konnen über PunklOption Graph Customizationvorgenommen werden.
- Starten Sie die Aufzeinung durch Drucken von RUN* im Untermenü von „Real Time".
- In der tabellarischen und grafischen Anzeige werden nun die Messwerte gelistet.

Auslesen des Datenloggers:

• Nach hergestellter Verbindung zwischen Messgerät und PC können, die im Messgerät gesammelten Werte, ausgegeben werden.
  Dazu ist in der Funktionsteiste, Data Logger auszuwahlen.
• Die Datenübertragung wird automatisch gestartet und die gespeicherten Werte in einem neuen Fenster grafisch und tabellarisch dargestellt.

Weitere Hilfestellung kann über die Dokumente SE305Help.doc oder SE305Help.html im Programmordner des Softwareprogramms aufgerufen werden.

Wir bitten um Ihr Verständnis.

Ihr VOLTCARAFT Team

Dear customer,

Copyright 2009 bei Voltrraft.

*02 03/09 01-S8

VOLTCRAFT®

Data-Logger Thermometer 306

BEDIENUNGSANLEITUNGSeite4-19

Data-Logger Thermometer 306

GB OPERATING INSTRUCTIONS Page 20-35

Best.-Nr. / Item-No. /

N^ de commande / Bestnr.:

10 04 28

VOLTCRAFT IM INTERNET http://www.voltcraft.de

Impressum

These Bedienungsanleitung ist eine Publikation von Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel.-Nr.0180/586 582 7 (www.voltcraft.de). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugswise, verboten. These Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

These Bedienungsanleitung gehört zu diesen Produkt. Sie enthalt wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie darauf, auch wenn Sie theses Produkt an Dritte weitergeben.

Bewahren Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finds Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 5.

GB

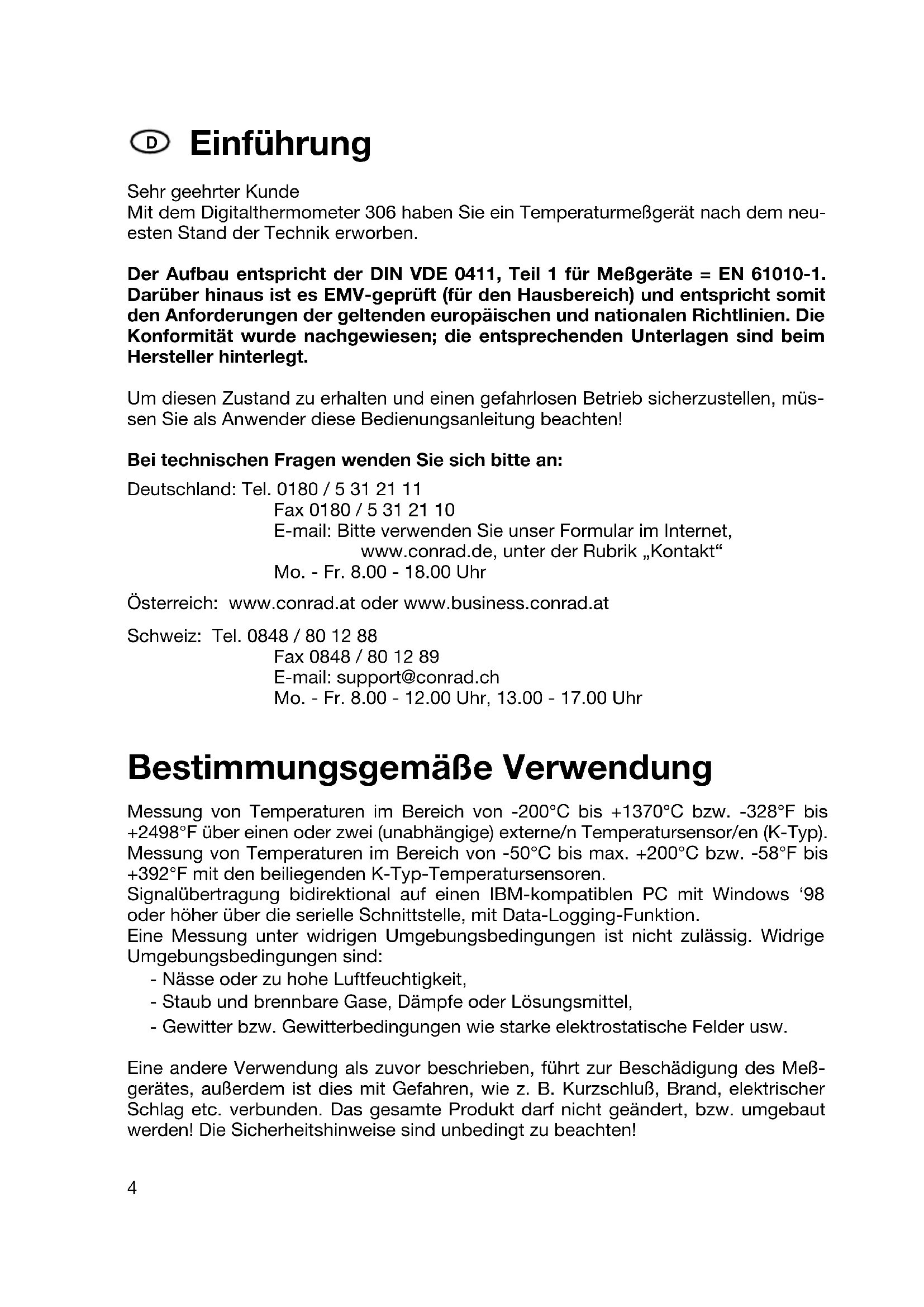

Mit dem Digitalthermometer 306 haben Sie ein Temperaturmeßgerät nach dem neuesten Stand der Technik erworben.

Der Aufbau entspricht der DIN VDE 0411, Teil 1 für Meßgeräte = EN 61010-1. Darüber hinaus ist es EMV-geprüft (für den Hausbereich) und entspricht somit den Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen; die entsprechenden Unterlagen sind beim Hersteller hinterlegt.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Bei technischen Fragen wenden Sie sichitte an:

Deutschland: Tel. 0180 / 5312111

Fax [phone]

E-mail:itte verwenden Sie unser Formular im Internet, www.conrad.de, unter der Rubrik „Kontakt"

Mo.-Fr.8.00-18.00 Uhr

Österreich: www.conrad.at oder www.business.conrad.at

Schweiz: Tel. 0848 / 80 12 88

Fax [phone]

E-mail: [e-mail]

Mo.-Fr.8.00-12.00 Uhr,13.00-17.00 Uhr

Bestimmungsgemäß Verwendung

Messung von Temperaturen im Bereich von -200^ bis +1370^ bzw. -328^ bis +2498^ über einen oder zwei (unabhängige) externe/n Temperatursensor/en (K-Typ).

Messung von Temperaturen im Bereich von -50^ bis max. +200^ bzw. -58^ bis +392^ mit den beiliegenden K-Typ-Temperatursensoren.

Signalübertragung bidirektional auf einen IBM-kompatiblen PC mit Windows '98 oder höher über die serielle Schnittstelle, mit Data-Logging-Funktion.

Eine Messung unter widrigen Umgebungsbedingungen ist nicht zulässig. Widrige Umgebungsbedingungen sind:

• Nasse oder zu hohe Luftfeuchtigkeit,
• Staub und brennbare Gase, Dämpfe oder Lösungsmittel,
• Gewitter bzw. Gewitterbedingungen wie starke elektrostatische Felder usw.

Eine andere Verwendung als zuvor beschreiben, führt zur Beschädigung des Meßgerätes, außer dem ist dies mit Gefahren, wie z. B. Kurzschluß, Brand, elektrischer Schlag etc. verbunden. Das gesamte Produkt darf nicht geändert, bzw. umgebaut werden! Die Sicherheitshinweise sind unbedingt zu beachten!

Bedierungselemente

(Abbildung siehe Ausklappseite)

1. MeBeingang „+“ und „-“, Kanal T1, für einen K-Typ-Temperatursensor
2. MeBeingang fur Kanal T2, fur einen K-Typ-Temperatursensor
3. Multifunktionsanzeige mit 1 x 3 3/4-stelliger großer Anzeige und 2x 3 3/4-stelligen Subanzeigen (kleinere) und Anzeige der Funktionen und Maßeinheiten
4. Ein-/Aus-Taster
5. "TIME" - Taster für die Anzeige der eingestellen Uhrzeit
6. Aufnahme-Taster „REC“ (für record = aufnehmen)
7. MAX MIN - Taster für die Meßwertaufzeichnung Minimalwert, Maximalwert
8. Taster „HOLD“ zum Festhalten einen Meßwertes (bei sich schnell ändernden Meßsignalen)
9. Umschalttaster für den Wechsel der Maßeinheit von „°C“ auf „°F“ und umgekehrt
10. Trimmer für die Offsetkalibrierung
11. Serielle RS-232-Schnittstelle (3,5-mm-Stereo-Klinkenbuchse)
12. Versorgungsbuchse für den Anschluß eines geeigneten Netzadapters, „-“innen
13. Stativgewindebuchse
14. Abdeckung für das darunterliegende Batteriefach

Inhaltsverzeichnis

Seite

Einführung 4
Bestimmungsgemäß Verwendung 4
Bedienungselemente (Ausklappsite) 5
Inhaltsverzeichnis 5
Sicherheitshinweise 6
Vorstellung, Systemvoraussetzungen 7
Handhabung, Inbetriebnahme 8
PC-Anschluß, Software-Installation 12
Durchführung von Messungen 12
Entsorgung 17
Behebung von Störungen 18
Wartung und Pflege 18
Technische Daten, Meßtoleranzen 18

Sicherheitshinweise

Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung entstehen, erlischt der Garantieanspruch! Für Folgeschäden, die darauf resultieren, übernehmen wir keine Haftung.

Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fälle erlischt jeder Garantieanspruch.

• Das Dig. Thermometer 306 hat das Werk in Sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muß der Anwender die Sicherheitshinweise und Warnvermerke beachten ("Achtung!" und „Hinweis!"), die in dieser Gebrauchsanweisung enthalten sind. Folgende Symbole gilt es zu beachten:

= Lesen Sie die Bedienungsanleitung

• Meßgeräte und Zubehör sind kein Spielzeug und gehören somit keinesfalls in Kinderhände!
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
  In Schulen, Ausbildungseinrichtungen, Hobby- und Selfsthilfewerkstätten ist der Umgang mit Meßgeräten durch geschultes Personal verantwortlich zu überwachen.
• Achten Sie beim Umgang mit dem Thermometer daraufuf, daß die Meßmedien unbedingt spannungslos sind! Seien Sie besonderss vorsichtig beim Umgang mit Spannungen größter 25 V Wechsel-(AC) bzw. größter 35 V Gleichspannung (DC). Bereits bei diesen Spannungen können Sie bei Berührung elektrischer Leiter einen lebensgefährlichen elektrischen Schlag erhalten.
• Überprüfen Sie vor jeder Messung Ihr Meßgerät bzw. ihre Temperatursensoren auf Beschädigung(en).
• Die Spannung zwischen Meßgerät und Erde davon 24 VACrms bzw. 60 VDC keinesfalls überschreiben.
• Arbeitsen Sie mit dem Meßgerät nicht in Räumen oder bei widrigen Umgebungsbedingungen, in/bei welchen brennbare Gase Dämpfe oder Stäube vorhanden sind oder vorhanden sein konnen. Vermeiden Sie zu ihrer eigenen Sicherheit unbedingt ein Feucht- oder Naßwerden des Meßgerätes bzw. der Meßleitungen. Vermeiden Sie den Betrieb in unmittelbarer Höhe von

a) starken magnetischen Feldern (Lautsprecher, Magnete)
b) elektromagnetischen Feldern (Transformatoren, Motore, Spulen, Relais, Schütze, Elektromagneten usw.)
c) elektrostatischen Feldern (Auf-/Entladungen)
d) Sendeantennen oder HF-Generatoren

• Verwenden Sie das Dig. Thermometer nicht kurz vor, während oder kurz nach einem Gewitter (Blitzschlag! / energiaere Überspannungen!). Achten Sie darauf, daß ihre Höhe, Schuhe, Kleidung, der Boden, das Meßgerät bzw. die Meßleitungen, Schaltungen und Schaltungsteile usw. unbedingt trocken sind.

• Wenn anzunehmen ist, daß ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, daß ein gefahrloser Betrieb nicht mehr möglich ist, wenn

• das Gerät sichtbare Beschädigungen aufweist,

• das Gerät nicht mehr arbeitet und
• nach längerer Lagerung unter ungünstigen Verhältnissen oder

• nach schweren Transportbeanspruchungen.

• Schalten Sie das Meßgerät niemals gleich dann ein, wenn es von einem kalten in einen warmen Raum gebracht wird. Das darauf entstandene Kondenswasser kann unter Umständen Ihr Gerät zerstären. Lassen Sie das Gerät uneingeschaltet auf Zimmertemperatur kommt.

Vorstellung, System-Voraussetzung(en)

Dieses Digitalthermometer 306 mit PC-Anschluß ist mit mehreren Besonderheiten ausgerüstet, welche manche Messung sinnvoll ergänzen:

Bei der Funktion „MAX MIN" ist es beispelsweise möglich, den jeweils größten oder kleinsten auftretenden Meßwert zu ermitteln und festzuhalten. Mit der Funktion „HOLD" lassen sich sich-schnell-ändernde Meßwerte festhalten (für Meßprotokoll). Mit dem Taster „TIME" konnen Sie die (vorher eingestellte) aktuelle Uhrzeit (mit Datum) abfragen. Mit dem Taster „REC" wird die Meßwertaufnahme gestartet. Mit dem Taster „°C/°F" konnen Sie zwischen zwei Maßeinheiten wahren: der „englischener" in Grad Fahrenheit und der „resteuropäischen" in Grad Celsius. Wenn Sie Beim Einschalten gleichzeitig den Taster „MAX MIN" mitbetätigten gelangen Sie in das Setup-Menu, aber mehr dazu später.

Der Meßbereich erstreckt sich von -200^ bis +1370^ oder von -328^ bis +2498^ . Der Temperaturbereich der beiliegenden Sensoren ist jeder auf -50^ bis +200^ begrenzt.

Über die beiliegende Schnittstellenleitung (seriell) wird eine bidirektionale Verbindung zum PC hergestellt. Nach Installation der entsprechenden Software im PC ist eine Kommunikation zwischen dem Digitalthermometer und dem PC möglich.

Das Digitalthermometer 306 ist sowohl im Hobby-Bereich als auch im beruflichen oder schulischen Bereich usw. universell einsetzbar.

Folgende Voraussetzungen für die Installation der Software und den Betrieb derselben müssen erfüllt sein:

Mind. 486-er DX2/100 mit 16 MB RAM oder schneller/größer

Mind. Windows '95 oder '98 oder NT 4.0 oder höher

Bildaufösung mind. 800 x 600 und schließlich 5 MB freier Festplattenspeicher

Handhabung, Inbetriebnahme

A Einbau der Batterie - Batteriewechsel

Damit Ihr Meßgerät einwandfrei Funktioniert, muß es mit einer 9-V-Blockbatterie bestückt werden. Wenn das Batteriewechselsymbol oben links im Display erscheint, müssen Sie einen Batteriewechsel durchführren. Hierzu gehen Sie wie folgt vor:

• Trennen Sie Ihr Meßgerät vom Meßkreis und vom PC,
• entfernen Sie die Temperatursensoren vom Meßgerät,
  -schaltenSieesausund
• schieberen Sie die Batteriefachabdeckung vorsichtig in Pfeilrichtung ab.
• Trennen Sie die verbrauchte Batterie vom Anschlußclip und
• ersetzen Sie die Batterie durch eine unverbrauchte gleichen Typs.
• Nach erfolgtem Batteriewechsel gegen Sie die angeschlossene Batterie in das Batteriefach und
• verschlieben Sie theses wieder sorgfältig.
• Achten Sie beim Verschreiben des Batteriefaches darauf, daß die Leitung des Anschlußclip's (rot/schwarz) nicht gequetscht wird.

Betreiben Sie das Meßgerät auf keinen Fall im geöffneten Zustand.

Lassen Sie keine verbrauchten Batterien im Meßgerät, da selbst auslaufgeschützte Batterien korrodieren können und dadurch Chemikalien freigesetzt werden können, welche ihrer Gesundheit schaden bzw. das Batteriefach zerstären.

Verbrauchte Batterien sind als Sondermull zu betrachten und müssen daher umweltgerecht entsorgt werden. Hierfür gibt es bei den Fachhandlern bzw. in den Wertstoffhöfen spezielle Sammelbehälter.

B Anschluß der Meßleitungen

Verwenden Sie für ihre Messungen stets nur die dafür spezifizierten Temperatursensoren (in thisem Fall K-Typ). Achten Sie vor jedem Anschluß auf den Zustand der Anschlußstecker bzw. Sensorenden (,Perlen^*) sowie auf die unbeschädigte Isolation.

Achten Sie stets darauf, daß nur die Temperatursensoren den zu messenden Temperaturen ausgesetzt sind. Beachten Sie unbedingt die Sicherheitshinweise und die technischen Daten bezüglich der Betriebstemperatur. Überschreiben Sie niemals die max. Eingangsgroßen.

C Inbetriebnahme

C1 Grundeinstellung

Mit dem farbigen Taster „I" wird das Meßgerät ein- oder ausgeschelt. Das Gerät kann auch über die Auto-Power-Off-Funktion abgeschaltet werden. Auto-Power-Off bedeutet automatische Abschaltung des Gerätes in den sog. „Sleep-Mode" (Bereitschaft oder „Stand-by"). Das Gerät schaltet nach ca. 30 Min „ab", wenn

keine Taster betätigter werden oder

das Meßgerät keine Meßwertaufzeinung (REC) durchführt,

die Auto-Power-Off-Funktion nicht vorher ausgeschaltet wurde.

Die Auto-Power-Off-Funktion laßt sich abstellen indem Sie den Taster Hold beim Einschalten des Thermometers mitbetätigten. Das Symbol „O“, zeigt an, daß die automatische Abschaltung abgestellt wurde.

C2 Tastenbelegungen

a) MAX MIN für den TemperaturmeBeingang „T1"

Durch Betätigung des Taster „MAX MIN“ gelangen Sie in die Maximal- und Minimalwertaufzeichnung. Es werden fortlaufend die hochsten und niedrigsten auftretenden Temperaturen ermittelt und abgespeichert. Über den Taster ist mit jeder Betätigung abwechselnd der Maximalwert „MAX“, der Minimalwert „MIN“ oder der augenblickliche Meßwert „MAX MIN“ (blinkend) abiesbar. Um die Funktion zu verlassen, betäti-gen Sie den Taster „MAX MIN“ ca. 2 Sekunden lang.

Hinweis!

Während der Maximal-/Minimalwertaufzeichnung laßt sich Maßeinheit nicht umschalten.

b) TIME für die Zeitdarstellung

Mit dem Taster „TIME“ wird (nach vorher eingestellter Uhrzeit) das aktuelle Datum mit Jahr (Mitte), Monat, Tag (unter links) und Uhrzeit (Stunden:Minutes, unter rechts) angezeigt. jeder Tastendruck wird mit einem kurzen „Beep“ des Piepers bestätigt.

Zur Einstellung der Uhr gehen Sie wie folgt vor:

Zur Einstellung der Uhrzeit gelangen Sie, indem Sie den Taster „MAX MIN" beim Einsatzen des Thermometers mitbetätigten. So erreichen Sie das Setup-MENU „Set". Betätigten Sie nun den Taster „CLOCK" (unter Time). Das Anzeigefeld für das Datum und die Uhrzeit erscheint, das Jahr blinkt. Mit den Tastern „^" für aufwärts (=“REC") und „v" (=“°C/°F") für abwärts laßt sich die Einstellung nach oben oder unter verändern.

Stellen Sie das Jahr ein und betätigten Sie anschließend den Taster „TIME“omal. Daraufhin blinken die Monatssegmente.

Stellen Sie den aktuellen Monat ein (z.B. 01 für Januar) und betätigten Sie anschließend den Taster „TIME einmal. Daraufhin blinken die Tag-Segmente.

Stellen Sie den aktuellen Tag (z.B. 08 für den achten Tag des Monats) ein und betäti-gen Sie anschließend einmal den Taster „TIME". Daraufhin blinken die Stundensegmente.

Stellen Sie die Stunden (24-Stundenanzeige) der aktuellen Uhrzeit ein und betätigten Sie anschließend einmal den Taster „TIME. Nun blinken die Minutensegmente.

Stellen Sie die Minuten ein. Dann betätigten Sie einzelmal den Taster „TIME" um die Zei-teinstellung abzuschreiben. Die Anzeige zeigt kurz den verfügbaren Speicher (z.B. 1 6312 für 16312 Speicherplätze) an und schaltet dann um auf die „normale" Temperaturanzeige.

Ohre Uhrzeit ist nun exakt eingestellt.

c) HOLD - Funktion

Mit jedem Tastendruck (kurzheitig) schalten Sie die HOLD-Funktion (Hold = halten) ein oder aus. HOLD bedeutet, daß der augenblickliche Meßwert von T1 festgehalten wird, bis die Funktion Data-Hold wieder ausgeschaltet wird. Wahrend der Meßwert von T1 steht lauft die Temperaturdifferenz T1-T2 und die Anzeige der Temperatur T2 weiter. Eine Umschaltung von °C auf °F oder umgekehrt ist genauso weniger möglich, wie die Aktivierung der Zeitanzeige oder die Funktion „MAX MIN".

d) Data -Logger, Meßwertaufnahme

Mit dem Taster REC wird die Meßwertspeicherung gestartet. Alle, z.B., 5s (einstellbar, Aufnahmeintervall) erfolgt eine Meßwertspeicherung (T1 und T2) mit Zeiterfassung. Die Werte werden auf einem Speicherplatz abgelegt. Im Computer sind die Werte dann im Fenster Datalogger mit dem Befehl „Load Data" (lade die Daten) einsehbar.

Zur Einstellung des Aufnahme-Intervalles gehen Sie wie folgt vor:

Mit der gleichzeitigen Betätigung des Tasters „MAX MIN" beim Einschalten des Thermometers gelangen Sie in das Setup „Set". Betätigten Sie nun einmal den Taster „HOLD". Daraufhin erscheint „Int" für Intervall und eine blinkende Minutenanzeige.

Stellen Sie nun das gewünschte Erfassungsintervall in Minuten und Sekunden ein.

Maximal sind 59 Minuten und 59 Sekunden einstellbar. Der Minimalwert ist auf „00:01" (= 1s), begrenzt. Nach erfolgter Einstellung betätigten Sie den Taster HOLD erneut und sie gelangen darüber zureich zur augenblicklichen Temperaturmeßanzeige.

Zum Löschen des Speichers schalten Sie das Gerät aus!

Drücken und halten Sie die Taste „REC" und schalten Sie das Gerät über die Taste „POWER" wieder ein!

Bei erfolgreicher Lösung des Speichers wird im Display „CLR“ angezeigt.

Hinweis!

Jeder Tastendruck wird mit einem kurzen „Beep" des eingebauten Piepers bestätigt.

C3 Buchsenbelegung

Die Buchsen T1 und T2 sind sog. unipolare Messerkontaktbuchsen. Mit diesen Buchsen müssen Sie die K-Typ-Temperatursensoren verbinden, wenn Sie Temperaturmessungen entsprechend den Sensorspezifikationen durchführten wollen. Beachten Sie, daß die Messerkontakte der Verbindungsstecker unterschiedlich breit sind.

Versuchen Sie keinesfalls, die Verbindungsstecker mit Gewalt vertauscht (+ und -) in die Buchsen zu pressen. Die Buchsen wurden unwiederbringlich zerstört und mußten erneuert werden.

Die Buchse „OUTPUT" ist die serielle RS-232-Schnittstelle im 3,5-mm-Stereo-Klinkenformat. Die Belegung ist wie folgt festgelegt (Steckeransicht):

Hinten am Stecker liegt der Ground = GND = Bezugmasse (=Bezugspotential)

In der Mitte des Steckers befindet sich der Kontakt RX = 5-V-High-Eingang (=Dateneingang)

Vorne an der Spitze befindet sich der Kontakt TX = 5-V-High-Ausgang (= Daten-ausgang)

Und schließlich die Buchse DC 9V. Hier kann ein Netzgerät mit folgenden Ausgangs-Daten angeschlossen werden: 9 V Gleichspannung, wenn möglich, stabilisiert, mit einem Ausgangsstrom von mind. 100 mA, einem Steckeraußendurchmesser von 3,5 mm und einem Steckerinnendurchmesser von 1,35 mm. Die Polarität: Minus „-“ offen, Plus „+“ offen.

D Gebrauchslage

Betreiben Sie das Dig.-Thermometer 306 stets so, daß Sie die Flüssigkrystallanzeige (englisch kurz: LCD)lesen können bzw. die Digitalanzeige nach oben zeigt.

PC-Anschluß, Software-Installation

Damit eine Kommunikation zwischen dem Thermometer und einem IBM-kompatiblen PCstattfinden kann, müssen zuerst die Voraussetzungen dafür geschaffen werden:

1. eine Verbindung zwischen PC und Thermometer und
2. die Installation der Software

Zu 1.

Verbinden Sie die beiliegende Schnittstellenleitung mit der 9-poligen Sub-D-Buchse „COM 1" am ausgeschalteten PC und anschließend mit der 3,5-mm-Stereoklinkenbuchse am Thermometer. Danach überprüfen Sie den sicheren Sitz der Steckverbindungen und schalten sowohl das Thermometer als auch den PC ein.

Zu 2.

Installation des „ThermoLog“-Programmes:

1.itte schlieBen Sie alle Windowsanwendungen,bevor Sie das Programm „ThermoLog" installieren.
2. Legen Sie die Setupdiskette 1 in das Diskettenlaufwerk.
3. Klichen Sie auf den „Start“ Knopf und wahlen Sie in der Taskleiste „Ausführten...“ aus.
4. Geben Sie „A:\setup“ ein und bestätigen Sie mit „OK“. jetzt wird das Programm und die Helpodateien auf die Festplatte kopiert. (Das voreingestellte Verzeichnis ist c:\programme\thermolog)
5.itte folgen Sie den Bildschirmanweisungen des Installationsprogrammes.

Um weitere Informationen zu erhalten verwenden Sieitte die On-Line-Hilfe im Programm „ThermoLog".

Durchführung von Messungen, Datenübertragung

Datumübertragung

A) Allgemein

Wir befinden uns (immer noch) im Main Menu. In diesen Fenster erscheint ein weiteres kleineres Fenster mit dem Text: „Can not find any Thermometer“, was soviel beweutet wie: `Kann kein Thermometer finden'.

These Meldung kommt, wenn das angeschlossene Thermometer ausgeschalte ist.

Schalten Sie das Thermometer ein und klichen Sie auf das Feld „RETRY" (Nochmal versuchen). Ändert sich daraufhin die Meldung nicht, so liegt ein Problem entweder mit dem Thermometer (Batterie?) oder der Verbindungsleitung (sicherer Sitz?) oder der Software-Installation (Setup-Fehler?) vor. Beginnen Sie von Vorne und ersuchen Sie es erneut.

Folgende Meldung erscheint, wenn die Verbindung erfolgreich war (Rechnerabhängig):

"Serial Port : COM1

Klicken Sie auf „OK“ und schlieben Sie damit das Fenster.

Im Fenster „Main Menu" (heißt soviel wie Hauptmenü) konnen Sie überall daraufaufklichen, wo sich der Mauszeiger in eine Hand mit Zeigefinger verwandelt:

Das Feld „Graph“ („Real Time“, eine grafische Darstellung der Messung in Echtzeit oder

Das Feld „Control Panel“, eine Darstellung des Bedienfeldes vom Thermometer mit Anzeige oder

Das Feld „Tabular“, eine tabellarische fortlaufende Darstellung der Temperatoren T1 und T2 ebenfalls in Echtzeit oder

Das Feld links in der Mitte mit tabellarischer Darstellung „Tabular“, „Graph“ und „Control Panel“ in einem Fenster oder

Das Feld „Datalogger“, die Übertragung der gespeicherten Daten vom Thermometer auf den PC oder

Das Feld „Link Test“, eine Überprüfung der Verbindung zwischen Rechner und Digitalthermometer oder

Das Feld „Help“, die sog. Hilfedatei mit einer deutschen Menüführung, aber einem Hilfetext in english oder

Schließlich das Feld „Exit“, zum verlassen des Programmes.

B) Graph

Klichen Sie auf das Feld „Graph". Sofern Sie ein Farbdisplay oder einen Farbmonitor haben, sehen Sie zwei fortlaufend schreibenbende Linien, welche die Temperaturen T1 (in gelb) und T2 (in rot) in Abhängigkeit der Zeit T (Uhrzeit) darstellen. Nachfolgend die Kurzbeschreibung der einzelnen Befehle.

Sampling Rate

Hier können Sie die Abtastgeschwindigkeit einstellen, d.h. wie schnell / oft der Bildschirminhalt aufgefrischt werden soll. Die max. Einstellzeit beträgt 59 Minuten und 59 Sekunden. Die kürzeste Einstellung beträgt 2s, d.h. alle 2 s erscheint ein neuer Bildschirminhalt (neue Meßwerte).

? = Help

Das Feld mit dem Fragezeichen ist gleichbedeutend mit der Funktion Help = Hilfe, in welcher die einzelnen Feldbefehle erlautert werden.

Main Menu

Durch Klick auf thesefes Feld gelangen Sie in das Hauptmenü.

Range

Durch Klick auf这点es Feld konnen Sie den Temperaturdarstellungsbereich definierten, z.B. von -20^ bis +60^ oder -50^ bis +200^ . Die Einheit ist von der Thermometer-einstellung abhängig und je größter der Einstellbereich,esto ungenauer die Darstellung.

Option

Durch Klick auf这点es Feld gelangen Sie in ein weiteres Fenster mit Namen „Customization", was soviel wie „Anpassung" bedeutet. Mit diesen Feld und den darin enthaltenen Feldbefehlen können Sie eine Überschrift und eine Bemerkung (main und sub-title) in verschiedenen Schriftarten erstehen, oder die Hintergrundfarbe verändern, oder die Gitterlinien (Grid lines) verschwinden setzen usw.

Print

Durch Klick auf these Feld und dann noch ein Klick auf das Kleinere Feld „Print" geben Sie den Befehl zum Druck des Bildschirminhaltes.

,Radiergummi“-Icon

Mit einem Klick auf das Feld (Icon) befindem Druckersymbol setzen Sie den Graph zurück auf den Anfang.

,1

mit einem Klick auf das Feld kein dem Fragezeichen halten Sie die fortlaufende Darstellung an (=Pause). _, > "

mit einem Klick auf das Feld „>“ wird die fortlaufende Darstellung fortgesetzt.

Um das Fenster „Graph“ zu schreiben, müssen Sie auf das „x“ oben rechts klichen.

C) Control Panel

Klichen Sie auf das Feld „Control Panel". Daraufhin wird die Frontseite Ihr's Thermometers 306 mit sich-ändernder Anzeige dargestellt. Sie können nun mit Hilfe der Maus vom PC aus Ihr Thermometer in begrenztem Umfang bedieten (Setup-Einstellungen nicht).

Um das Fenster „Control Panel" zu schreiben, müssen Sie auf das „x" oben rechts klichen.

D) Tabular

Klichen Sie auf das Feld „Tabular". Daraufhin sehen Sie die fortlaufende tabellarische Darstellung der Temperaturmeßwerte von T1 und T2 in Echtzeit. Nachfolgend die Kurzbeschreibung der einzelnen Befehle.

Sampling Rate

Hier können Sie die Abtastgeschwindigkeit einstellen, d.h. wie schnell / oft der Bildschirminhalt aufgefrischt werden soll. Die max. Einstellzeit beträgt 59 Minuten und 59 Sekunden. Die kürzeste Einstellung beträgt 2s, d.h. alle 2 s erscheint ein neuer Bildschirminhalt (neue Meßwerte, siehe unterste Zeile).

? = Help

Das Feld mit dem Fragezeichen ist gleichbedeutend mit der Funktion Help = Hilfe, in welcher die einzelnen Feldbefehle erlautert werden.

Main Menu

Durch Klick auf thesegeld gelangen Sie in das Hauptmenü.

Output to Graph oder Symbol geben dem Fragezeichen

Durch Klick auf这点es Feld erfolgt die grapische Darstellung der Temperaturwerte auf einem weiteren Fenster.

1

mit einem Klick auf das Feld darüber dem Fragezeichen halten Sie die fortlaufende Darstellung an (=Pause).

1, > " , Run

mit einem Klick auf das Feld „>“ oder auf „Run“ wird die fortlaufende Darstellung fortgesetzt.

"Radiergummi"-Icon

Mit einem Klick auf das Feld (Icon) befindem Druckersymbol setzen Sie den Graph zurück auf den Anfang.

Durch Klick auf das Druckersymbol geben Sie den Befehl zum Druck des Bildschirminaltes.

File oder Symbole für Ordner und Diskette

Durch einen Klick auf „File“ klapt ein weiteres kleineres Fenster auf: „New“ heißt „neuer Ordner“ (anlegen);

"Open" heißt: einen vorhandenen Ordner öffnen; "Save" heißt: den Tabelleninhalt im augenblicklichen Ordner abspeichern; "Save As" heißt: Tabelleninhalt in einen anderen Ordner abspeichern (=speichern unter); "Print" heißt: Tabelle drucken.

Um das Fenster „Tabular" zu schlieben, müssen Sie auf das „x" oben rechts klichen.

E) Feld links in der Mitte

Durch Klick auf these Fenstersymbol erscheinen das Fenster „Tabular“, das Fenster „Control Panel“ und das Fenster „Graph“ auf einmal in einem einzigen Fenster (überlappend).

F) Data Logger

Durch Klick auf these Fenstersymbol erscheint ein Mix aus „Tabular“, „Graph“, einer „MAX MIN“-Darstellung und einer Anzeige von „Data Sets“ (Datensätze). Das Fenster ist üblicherweise leer. Um es mit Daten zu füllen, klichen Sie einmal auf das Feld „Load Data“ (entsprechendes Symbol versetzt rechts darunter). Daraufhin werden gespeicherte Daten des Meßgerätes auf den PC übertragen. Unten links sehen Sie den Maximal- (MAX) und Minimalwert (MIN) von T1 und den Maximal- (MAX) und Minimalwert (MIN) von T2. Im Feld darüber sind die übertragenen Datensätze geli

stet. Klichen Sie einen davon an, so wird er.soft in nebenstehender Grafik darge-stellt. In dieser Grafik konnen Sie mit Hilfe der linken Maustaste (gedrückt halten) und dem Mauszeiger eine Ausschnittsvergroßerung (= Z_om) durchfuhren und mit „Undo Zoom" wieder ruckgangig machen. Die Tabellendarstellung „Tabular" darunter wurde vorher schon ausreichend beschrieben. Die einzelnen Icons bedeuten:

? = Help

Das Feld mit dem Fragezeichen ist gleichbedeutend mit der Funktion Help = Hilfe, in welcher die einzelnen Feldbefehle erlautert werden.

Main Menu

Durch Klick auf these Feld gelangen Sie in das Hauptmenu.

Maximize

Durch Klick auf these Symbol wird das Grafikfenster auf Bildschirmgroße aufgezogen. Danach laßt sich das Fenster auf die ursprüngliche Groß mit Klick auf das gleiche Feld (dann: Minimize) wieder zurückführren.

Durch Klick auf das Druckersymbol geben Sie den Befehl zum Druck des Bildschir-minhaltes.

File oder Symbole für Ordner und Diskette

Durch einen Klick auf „File“ klapt ein weiteres kleineres Fenster auf: „Open“ heißt: einen vorhandenen Ordner öffnen; „Save“—heiß: den Tabelleninhalt im augenblicklichen Ordner abspeichern; „Save As“—heiß: Tabelleninhalt in einen anderen Ordner abspeichern (=speichern unter); „Print Tabular“—heiß: Tabelle drucken; „Print Graph“—heiß: Graphische (Grafik) Darstellung drucken und „Exit“ bedeutet soviel wie „Ausgang“ oder „Fenster schließen" (gleichbedeutend mit dem „x“ rechts oben).

G) Link Test

Durch Mausklick auf这点 Fenstersymbol in der Mitte, wird die Verbindung zwischen dem angeschlossenen Thermometer und dem PC geprüft. Über den vier „Buttons" „OK" (=in Ordnung), „CANCEL" (=abbrechen), „RETRY" (=erneut versuchen) und „HELP" (=Hilfe) erscheint kurzzeitig ein kleineres Fenster in welchem die Lauf-schrift „SEARCHING" auftaucht. Beachten Sie hierzu auch die Beschreibung unter „A) Allgemein". Searching heißt suchen. Ist die Suche erfolgreich, kommt kurz darauf auf die entsprechende Erfolgsmeldung. Mit Klick auf das Button „OK" schreiben Sie das Fenster „Link Test".

H) HELP

Durch Mausklick auf这点es Symbol (Fragezeichen über einem Buch) gelangen Sie in das bereits beschriebene Hilfemenü.

I) Exit

Durch Mausklick auf these Symbol (Pfeil nach rechts oben) verlassen Sie das Fenster ThermoLog und beenden das Programm.

Hinweis!

Wenn das Menu „ThermoLog“ aktiviert wird, erscheint das entsprechende Symbol als sog. „Tray Icon“ auch unter rechts im Windows-Fenster, rechts geben dem Laufsprechersymbol.

Durchführung einer Messung

Der Temperaturmeßbereich des Digitalthermometers reicht von -200^ bis +1370^ . Der Temperaturbereich des beiliegenden Sensors reicht von -50^ bis max.! 200^ . Messen Sie mit dem beiliegenden Fuhler keine Temperatoren größter als +200^ ( = 392^ ).

Es gilt zu beachten, daß „außerhalb“ des Temperaturbereiches +18^ bis +28^ (= Bereich der garantierten Meßgenauigkeit) nur das Thermoelement der zu messenden Temperatur ausgesetzt werden darf.

Zur Temperaturmessung gehen Sie wie folgt vor:

1. Verbinden Sie entsprechend ihren Vorstellungen entweder einen oder zwei der beiliegenden Temperatursensoren mit dem Thermometer und schalten Sie es ein.

Schreiben Sie keine Spannungen an. Das Gerät kann dadurch zerstört werden.

1. Halten Sie den/die Temperatursensor/en (Leitungsende/n) an/in das spannungssose Meßmedium (Kühlkörper usw., aber keine atzende oder brennbare Flüssigkeiten!).

Hinweise!

In der linken kleinen Anzeige wird ständig die Differenz aus der Temperatur von T1 minus (-) der Temperatur von T2 ermittelt und angezeigt.

In der rechten kleinen Anzeige wird ständig die Temperatur von T2 angezeigt. Ist einer der beiden Temperatursensoren nicht angeschlossen oder unterbrochen, so wirdstatt eines Meßwertes „- - - -“ angezeigt. Eine Differenzermittlung wird dann ebenfALS nicht mehr durchgeführt/ angezeigt.

Entsorgung

Ist das Digitalthermometer 306 trotz intakter Versorgung (9-V-Blockbatterie) nicht funktionsfähig bzw. nicht mehr reparierbar, so muß es nach den geltenden gesetzlichen Vorschriften entsorgt werden.

Behebung von Störungen

Mit dem Digitalthermometer 306 haben Sie ein Produkt erworben, welche nach dem neuesten Stand der Technik gebaut wurde. Dennoch kann es zu Problemen oder Störungen kommt. Darum ist im Folgenden beschrieben, wie Sie eineige dieser Störungen relativ leicht selbst beheben konnen; Beachten Sie unbedingt die Sicherheitshinweise!

Fehler Mögliche Ursache

keine Übertragung Sicherer Herer Kontakt der Verbindungsleitung? zum PC Software entspruchend den Anweisungen geladen? PC-Schnittstelle i.O.?

Keine Anzeige bei Ist die eingeschaltetem Gerät hat das Meßgerät nach 30-Min-Nichtgebrauch automatic abgeschaltet?

Wartung und Kalibrierung

Um die Genauigkeit des Thermometers über einen längeren Zeitraum zu gewährleisten, sollte es jährlich einmal kalibriert werden.

Der Einstelltrimmer „CAL“ kann mit einem Schlitzschraubenzieher passender Großzum Kalibrieren des Meßgerätes verwendet werden. Drehen Sie während der Messung vorsichtig nach links oder rechts, bis die Displayanzeigebau den Wert eines Referenzgerätes anziegt.

Der Batteriewechsel ist unter „Handhabung, Inbetriebnahme A“ beschreiben.

Zur Reinigung des Gerätes bzw. des Display-Fensters fühmen Sie ein sauberes fusselfreies antistatisches trockenes Reinigungstuch.

Verwenden Sie zur Reinigung keine carbonhaltigen Reinigungsmittel oder Benzine, Alkohole oder ähnliches. Dadurch wird die Oberfläche des Meßgerätes angegriffen. Außer dem sind die Dämpfe gesundheitsschädlich und explosiv. Verwenden Sie zur Reinigung auch keine scharfkantigen Werkzeuge, Schraubendreher oder Metallbürsten o.a..

Technische Daten und Meßtoleranzen

Technische Daten

Display (Anzeige) : 4 - stellige Anzeige bis 9999, mit zwei kleineren vierstelligen Anzeigen (Subdisplays), Symbolanzeigen und Maßeinheiten

Max. Meßrate : 1,25 Messungen pro Sekunde, d.h. 5 Messungen in 4 s

Arbeitstemperatur

(Umgebung desMeßgerätes)....: 0^ bis +50^ (32°F bis 122°F)

Lagertemperatur. -10^ bis +60^ (14°F bis 140°F,

Batterie ausgebaut)

relative Luftfeuchtigkeit : 0 bis 80 % , nicht kondensierend

Temperatur für

garantierte Genauigkeit +23°C ±5 K

Temperaturkoeffizient: zusammen with the Ablesung +0,03^

(bzw. 0,01% der Ablesung +0,06°F) pro K im

Bereich von 0^ bis 18^ und von 28^ bis 50^

Batteriewechselsanzeige ... ab unter ca. 7,3 V Batteriespannung

Batterietyp. :NEDA 1604 9V oder 6F22 9V (Alkaline)

Gewicht : 210 g (mit Batterie)

Abmessungen (L X B X H) 184 x 64 x 30 mm (ohne Leitungen)

Meßtoleranzen

Angabe der Genauigkeit in ± (% der Ablesung ^+ Anzeigefehler in Kelvin ^ ) ^ fur Kelvin steht als absoluter Wert einer Temperaturdifferenz oder Abweichung.

Genauigkeit 1 Jahr lang bei einer Temperatur von +23^ ± 5K , bei einer rel. Luftfeuchtigkeit von kleiner als 80% , nicht kondensierend. Die Warm-up-Zeit beträgt 1 Minute

Meßbereich Genauigkeit Auflösung
Meßgerät: -200°C bis +200°C ±(0,2%+1°C) 0,1°C +200°C bis +400°C ±(0,5%+1°C) 1°C +400°C bis +1370°C ±(0,2%+1°C) 1°C -328°F bis -200°F ±(0,5%+2°F) 0,1°F -200°F bis +200°F +200°F bis +2498°F	±(0,5%+2°F) 0,1°F ±(0,5%+2°F) 1°F

Temperatursensor TP-K01

-50°C bis +200°C

± 2,2K oder ± 0,75%

-58°F bis 392°F

± 3,6K oder ± 0,75%

Eine Überschreitung der max. zulässigen Eingangsgroßen führt unter ungünstigen Umständen zur Beschädigung des Meßgerätes bzw. zu einer Gefährung des Lebens des Benutzers.

Introduction

Dear Customer,

Voorstellung, systeemeisen. 57

Handhaving,ingebruikname 58

Technische gegevens, meettolerancies 69

Technische gegevens, meettolerancies

Technische gegevens
