BEDIENUNGSANLEITUNG DT 8820 VOLTCRAFT

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

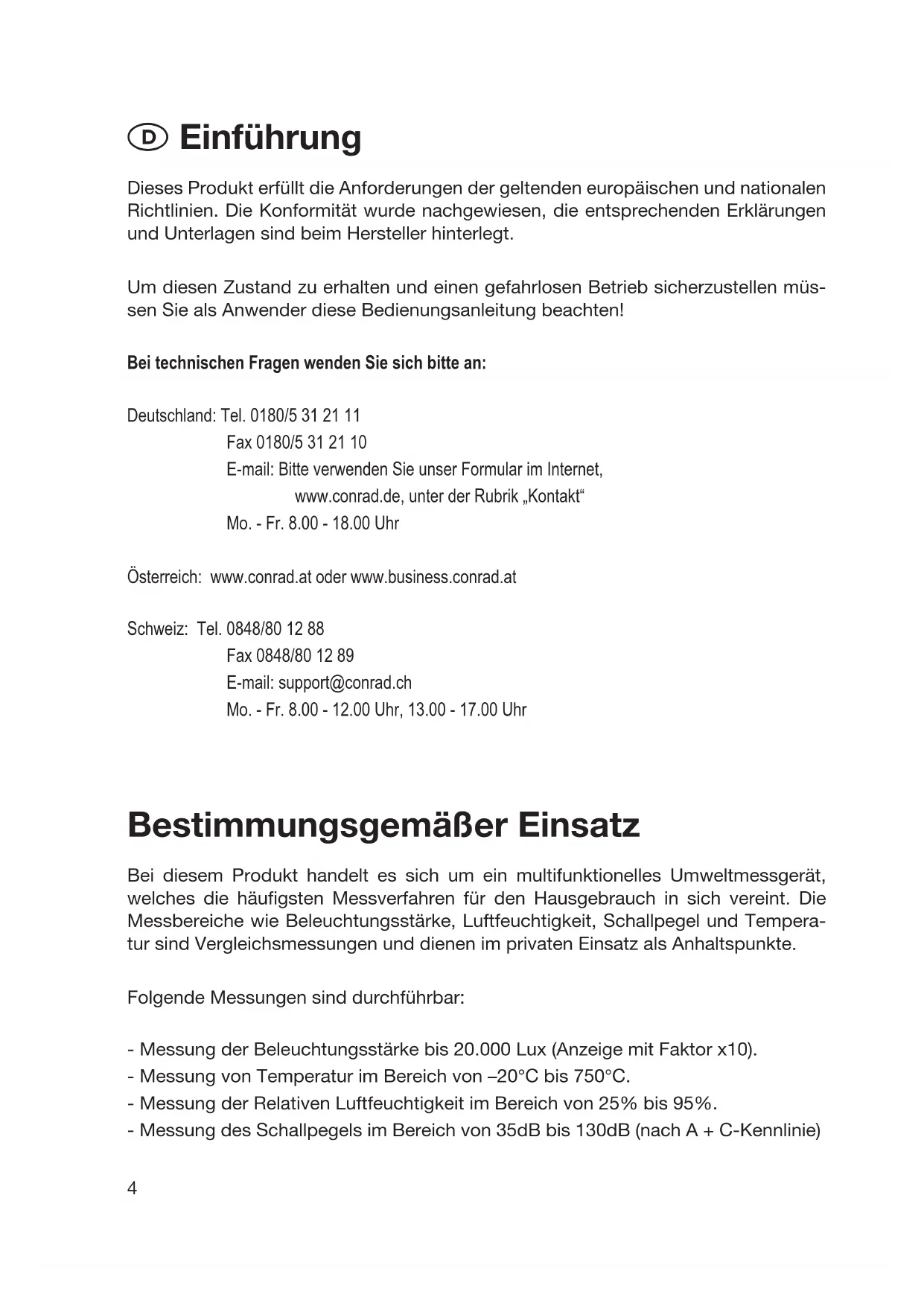

Einführung Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen müs- sen Sie als Anwender diese Bedienungsanleitung beachten! Bei technischen Fragen wenden Sie sich bitte an: Deutschland: Tel. [phone] Fax [phone] E-mail: Bitte verwenden Sie unser Formular im Internet, www.conrad.de, unter der Rubrik „Kontakt“ Mo. - Fr. 8.00 - 18.00 Uhr Österreich: www.conrad.at oder www.business.conrad.at Schweiz: Tel. [phone] Fax [phone] E-mail: [e-mail] Mo. - Fr. 8.00 - 12.00 Uhr, 13.00 - 17.00 Uhr Bestimmungsgemäßer Einsatz Bei diesem Produkt handelt es sich um ein multifunktionelles Umweltmessgerät, welches die häufigsten Messverfahren für den Hausgebrauch in sich vereint. Die Messbereiche wie Beleuchtungsstärke, Luftfeuchtigkeit, Schallpegel und Tempera- tur sind Vergleichsmessungen und dienen im privaten Einsatz als Anhaltspunkte. Folgende Messungen sind durchführbar: - Messung der Beleuchtungsstärke bis 20.000 Lux (Anzeige mit Faktor x10). - Messung von Temperatur im Bereich von –20°C bis 750°C. - Messung der Relativen Luftfeuchtigkeit im Bereich von 25% bis 95%. - Messung des Schallpegels im Bereich von 35dB bis 130dB (nach A + C-Kennlinie)5 Das Messgerät darf im geöffneten Zustand, mit geöffnetem Batteriefach bzw. bei fehlendem Batteriefachdeckel, nicht betrieben werden. Eine Messung in Feuchträu- men (betrifft nicht den Fühler) oder unter widrigen Umgebungsbedingungen ist nicht zulässig . Widrige Umgebungsbedingungen sind: - Nässe oder hohe Luftfeuchtigkeit, - Staub und brennbare Gase, Dämpfe oder Lösungsmittel, - starke Vibrationen, - starke Magnetfelder, wie in der Nähe von Maschinen und Lautsprechern, - Gewitter bzw. Gewitterbedingungen wie starke elektrostatische Felder usw. Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Pro- duktes, außerdem ist dies mit Gefahren wie z.B. Kurzschluß, Brand, elektrischer Schlag etc. verbunden. Das gesamte Produkt darf nicht geändert bzw. umgebaut werden! Die Sicherheitshinweise sind unbedingt zu beachten! Einzelteilbezeichnungen (Abbildung siehe Ausklappseite) 1 Mikrofon mit abnehmbarem Windschutz. 2 Luftfeuchtigkeitsfühler (fest angeschlossen). 3 Halterung für Luftfeuchtigkeitsfühler mit rückseitigem Stativgewinde (abnehmbar) 4 Bedientasten für Ein/Aus, MAX-Hold, Data-HOLD, Funktionsauswahl (SELECT) 5 Messbereichswahlschalter. 6 Rückseitiges Batteriefach. 7 Anschlussbuchse für K-Typ-Thermofühler (13). 8 Anschlussbuchse für den Lichtsensor (10). 9 LCD- Anzeige (3,5-stellig, größter Anzeigewert: 1999; Funktionssymbole wie Dezimalpunkte, Polarität (-), Batteriesymbol, "%, °C, dB, Lux" und Bereichsüber- schreitung werden ebenfalls dargestellt). 10 Lichtsensor mit schwarzer Schutzabdeckung. 11 Klinkenstecker für Anschlussbuchse (8) 12 Temperaturfühler (K-Typ) 13 K-Typ-Anschlussstecker für Anschlussbuchse (7)6 Sicherheits- und Gefahrenhinweise Bei Schäden, die durch Nichtbeachten dieser Bedienungsanlei- tung verursacht werden, erlischt der Garantieanspruch! Für Fol- geschäden über-nehmen wir keine Haftung! Bei Sach- oder Per- sonenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, über- nehmen wir keine Haftung! In solchen Fällen erlischt jeder Garan- tieanspruch. Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreien Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und Warnvermerke beachten ("Achtung!" und "Hinweis!"), die in dieser Gebrauchsanweisung enthalten sind. Folgende Symbole gilt es zu beachten: Hinweis! Lesen Sie die Gebrauchsanweisung! Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände! In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmit- tel zu beachten. In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist der Umgang mit Messgeräten durch geschultes Personal verantwortlich zu überwachen. Überprüfen Sie vor jeder Messung Ihr Messgerät und deren Messleitungen auf Be- schädigung(en). Führen Sie auf keinen Fall Messungen durch, wenn die schützende Isolierung beschädigt (eingerissen, abgerissen usw.) ist. Temperaturmessungen dürfen nur an spannungslosen Teilen durchgeführt werden. Der Messeingang ist bis 60 VDC und 24 VAC geschützt. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn: - das Gerät sichtbare Beschädigungen aufweist, - das Gerät nicht mehr arbeitet und - nach längerer Lagerung unter ungünstigen Verhältnissen oder - nach schweren Transportbeanspruchungen.7 Schalten Sie das Messgerät niemals gleich dann ein, wenn dieses von einem kalten in einen warmen Raum gebracht wird. Das dabei entstandene Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät uneingeschaltet auf Zim- mertemperatur kommen. Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien/-tüten, Styro- porteile, etc., könnten für Kinder zu einem gefährlichen Spielzeug werden. Beachten Sie auch die Sicherheitshinweise in den einzelnen Kapiteln. Funktionsbeschreibung Das Multifunktions- Umweltmessgerät 4 in 1 ist eine Kombination aus den vier am häufigsten benötigten Umweltmessverfahren im Hobby- und Haushaltsbereich. Das Umweltmessgerät umfasst die Vergleichsmessung von Beleuchtungsstärke in Lux, Relative Luftfeuchtigkeit in %, Schallpegel in dB (Dezibel) und Temperatur in °C. Das Umweltmessgerät hat eine automatische Abschaltung (Auto-Power-Off), die das Messgerät nach ca. 10 Minuten abschaltet, um die Batterien zu schonen. Eine Lo-Batt-Anzeige im Display (BAT) signalisiert einen baldigen Wechsel der Batte- rie. Wir ein Messbereich überschritten, so erscheint im Display als Überlaufanzeige nur mehr das höchste Digit "I . ". Wechseln Sie darauf hin in den nächsthöheren Mess- bereich. Funktionstasten: Schaltet das Messgerät ein und aus. MAX der maximale Messwert wird im Display festgehalten (MAX HOLD). HOLD der momentane Messwert wird im Display festgehalten (DATA HOLD). SELECT Messbereiche und Messfunktionen können umgeschaltet werden (nur aktiv bei "LUX, TEMP, und dB"). Der Luftfeuchtigkeitssensor (2) ist fest am Messgerät angeschlossen. Um diesen am Messgerät zu fixieren, ist eine abnehmbare Fühlerhalterung (3) vorhanden, in die der Luftfeuchtigkeitssensor (2) eingerastet werden kann. In dieser Halterung ist ebenso ein Gewinde zur Stativbefestigung integriert. Zur Spannungsversorgung wird eine alkalische 9V-Blockbatterie, z.B. Typ 6LR61 oder MN1604 oder 6F22 oder 006P, verwendet.8 Lieferumfang Multifunktions- Umweltmessgerät 4 in 1 mit abnehmbarem Mikrofon- Windschutz Beleuchtungsmessfühler (ansteckbar) K-Typ-Temperaturmessfühler (Tauchfühler) Blockbatterie 9V Nylon-Tragetasche Bedienungsanleitung Einbau der Batterie - Batteriewechsel Damit Ihr Umweltmessgerät einwandfrei funktioniert, muß es mit einer alkalischen 9V-Blockbatterie (Typ 6LR61 oder MN1604 oder 6F22 oder 006P) bestückt werden. Wenn das Batteriewechselsymbol (BAT) unten links in der Anzeige erscheint, müs- sen Sie einen Batteriewechsel durchführen. Hierzu gehen Sie wie folgt vor: - Schalten Sie Ihr Messgerät aus (grüne Taste drücken). - Schieben Sie den rückseitigen Batteriefachdeckel in Pfeilrichtung (OPEN = Öffnen) - Ersetzen Sie die Batterie durch eine Neue gleichen Typs. Achten Sie auf die richti- ge Polung (+ und -). - Schieben Sie den rückseitigen Batteriefachdeckel wieder auf das Gehäuse. - Achten Sie darauf, dass beim Verschließen die Leitungen des Anschlussclips (rot und schwarz) nicht gequetscht werden. Achtung! Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verät- zungen verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhand- schuhe. Achten Sie darauf, daß die Batterie nicht kurzgeschlossen wird. Versuchen Sie nie Batterien aufzuladen. Werfen Sie keine Batterien ins Feuer. Es besteht Explosionsgefahr. Belassen Sie verbrauchte Batterien nicht im Batteriefach, da selbst auslaufge- schützte Batterien korrodieren können und dadurch Chemikalien freigesetzt werden können, welche Ihrer Gesundheit schaden bzw. das Batteriefach zerstören. Entfernen Sie die Batterien auch bei längerem Nichtbenutzen des Messgerätes aus dem Batteriefach. Umwelt Hinweis! Der Endverbraucher ist gesetzlich (Altbatterienverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus (Knopfzelle bis Bleiakku) verpflichtet; eine Entsorgung über den Hausmüll ist untersagt.9 Ihre verbrauchten Batterien und Akkus können Sie sowohl in unseren Niederlassungen bzw. an die Zentrale in Hirschau unent- geltlich zurückgegeben, als bisher auch zu kommunalen Entsor- gern (Wertstoffhöfe), die zur Rücknahme verpflichtet sind. Leisten auch Sie Ihren Beitrag zum Umweltschutz! Inbetriebnahme Betriebsschalter (grüne Gummitaste) (4) Über diese Taste kann das Messgerät eingeschaltet und auch ausgeschaltet wer- den. Bereichswahlschalter (5) Über den Bereichswahlschalter (5) können die einzelnen Messfunktionen einfach durch Schieben angewählt werden. Schallpegelmessung Die Schallpegelmessung dient zu Vergleichsmessungen im Hausgebrauch und ist nicht für professionellen Einsatz geeignet. Die Messung kann nach Bewertungskurve A (dem menschlichen Gehör angepasst) oder C (linear) erfolgen. Im Aussenbereich sollte der Windschutz auf das Mikrofon gesteckt werden, um die Messung durch evtl. auftretende Windgeräusche nicht zu verfälschen. In Innenräu- men sollte dieser Windschutz abgenommen werden. Achtung! Seien Sie Vorsichtig bei lauten Umgebungsgeräuschen. Ihr Gehör könnte einen Schaden erleiden. In lauten Um- gebungen immer einen Gehörschutz verwenden! Zu dieser Messung gehen sie wie folgt vor: - Schalten Sie das Messgerät durch Drücken der grünen Taste ein. - Stellen Sie den Bereichswahlschalter (5) in Position "dB". - Nun drehen Sie das Messgerät mit dem Mikrofon (1) in Richtung der zu messenden Schallquelle. TIPP:Die besten Messergebnisse werden erreicht, wenn man das Messgerät auf eine feste Unterlage stellt und sich ca. 1 m entfernt. Hierbei wird der Schallwellenverlauf nicht beeinflusst. Der Abstand von Multitester zur Schallquelle soll nicht geringer als 1m sein.10 - Im Display wird der gemessene Schallpegel in dB(A) (Dezibel nach Bewertungs- kurve A) angezeigt. Erscheint im Display "OVER" so ist der spezifizierte Messbereich unter- oder über- schritten. Durch Drücken der Taste "SELECT" wird in den nächst höheren Messbereich ("HI") umgeschaltet. Bei erneutem Drücken wird die Bewertungskurve gewechselt (LO A -> HI A -> LO C -> HI C -> LO A usw.) LO = 35 dB bis 100 dB HI = 65 dB bis 130 dB - Nach Beendigung der Messung schalten Sie bitte das Messgerät durch Drücken der grünen Taste wieder aus. Luftfeuchtigkeitsmessung Die Luftfeuchtigkeitsmessung dient zu Vergleichsmessungen im Hausgebrauch und ist nicht für professionellen Einsatz geeignet. Die Messung darf nur in einem Bereich von 25% bis 95% (nicht kondensierend) erfolgen. Zu dieser Messung gehen sie wie folgt vor: - Stellen Sie den Bereichswahlschalter (5) in Position "%RH". - Positionieren Sie nur den Luftfeuchtigkeitsfühler (2) in der Umgebung, welche Sie vermessen möchten (die Betriebsda- ten des Messgerätes müssen beachtet werden). Die besten Messergebnisse werden erreicht, wenn Sie den Fühler für ca. 6 min. in der zu vermessenden Umgebung belas- sen. - Im Display wird die gemessene Relative Luftfeuchtigkeit in % angezeigt. - Nach Beendigung der Messung schalten Sie bitte das Mess- gerät durch Drücken der grünen Taste wieder aus. Temperaturmessung Die Temperaturmessung dient zu Vergleichsmessungen im Hausgebrauch und ist nicht für professionellen Einsatz geeignet. Über den beiliegenden K-Typ-Temperaturfühler können Sie direkt Temperaturen von –20°C bis +750°C in 2 Messbereichen messen. Die Messtemperatur darf nur am vor- deren, metallenen Fühlerschaft anliegen.11 Zu dieser Messung gehen sie wie folgt vor: - Verbinden Sie den Stecker (13) des Temperaturfühlers mit der Buchse (7) des Messgerätes. Achtung! Polarität beachten - Stellen Sie den Bereichswahlschalter (5) in Position "TEMP" und wählen einen passenden Messbereich. Mit der Taste "SELECT" kann zwischen zwei Messberei- chen und der Messeinheit °Celsius und °Fahrenheit umgeschaltet werden; jedes Drücken schaltet in den nächsten Bereich. - Nehmen Sie nun den Temperaturfühler am Griff und führen den metallenen Fühlerschaft zu einer spannungs- losen (!) Wärmequelle (z.B. nicht ätzende Flüssigkeit oder feste Körper o.ä.). - Im Display wird die gemessene Temperatur in °C (Grad Celsius) oder °F (Grad Fahrenheit) angezeigt. - Nach Beendigung der Messung schalten Sie bitte das Messgerät durch Drücken der grünen Taste wieder aus. Wurde an die K-TYP-Buchse kein Temperaturfühler angeschlossen, so ist der inte- grierte Fühler im Messgerät aktiv und zeigt die Umgebungstemperatur an. Eine Messung über diesen Fühler ist von 0°C bis +50°C möglich. Seine Aktualisierungszeit beträgt, bedingt durch das Messgerätegehäuse, ca. 15 Minuten. Seien Sie Vorsichtig beim messen von hohen Temperaturen. Fas- sen Sie den Fühler nur bis zur fühlbaren Griffbereichsmarkierung (Wulst) am schwarzen Griff an. Der Fühler darf nur am Metall- schaft mit der Wärmequelle in Berührung kommen! Beachten Sie unbedingt die Umgebungstemperaturen des Messgerätes (siehe Techn. Daten "Temperatur für garantierte Genauigkeit"), um Fehl- messungen zu vermeiden. Messen Sie nur an Spannungslosen Gegenständen. Überschreiten Sie niemals die max. Eingangsgrößen, da sonst durch Beschädigung des Messgerätes für Sie Lebensgefahr besteht. Beleuchtungsstärkemessung Die Beleuchtungsstärkemessung dient zu Vergleichsmessungen im Hausgebrauch und ist nicht für professionellen Einsatz geeignet.12 Die Beleuchtungsstärke wird über eine Silizium-Fotodiode mit Filter gemessen; die- ser Filter lässt das Licht im Bereich von 400 nm bis 700 nm passieren (Filterspek- trum siehe Tabellenabbildung). Dies ist der, für das Menschliche Auge, sichtbare Bereich. Zu dieser Messung gehen sie wie folgt vor: - Verbinden Sie den Stecker (11) des Lichtsensors mit der Buchse (8) des Messgerätes. - Stellen Sie den Bereichswahlschalter (5) in Posi- tion "Lux". - Nehmen Sie die schwarze Schutzabdeckung vom Lichtsensor und positionieren Sie den Lichtsensor in der Umgebung, welche Sie ver- messen möchten. Die besten Messergebnisse werden erreicht, wenn Sie den Lichsensor direkt zur Lichtquelle positionie- ren. - Im Display wird die gemessene Beleuchtungs- stärke in "Lux" angezeigt. - Erscheint im Display "OVER", so kann der Mess- bereich unter- oder überschritten sein. Drücken Sie die Taste "SELECT" um in den nächsten Messbereich zu schalten. Achten Sie bei heißen Lichtquellen (z.B. Halogenstrahler) auf genügend Sicherheitsabstand. Durch die abgestrahlte Wärme kann es sonst zu Messfehlern kommen (siehe Techn. Daten "Temperatur für garantierte Genauigkeit). Wartung Bis auf einen Batteriewechsel und eine gelegentliche Reinigung ist das Umweltmess- gerät wartungsfrei. Bei eigenmächtigen Änderungen oder Reparaturen am oder im Messgerät erlischt der Garantieanspruch. Zur Reinigung des Gerätes bzw. des Display-Fensters nehmen Sie ein sauberes, fus- selfreies, antistatisches und trockenes Reinigungstuch. Hinweis! Verwenden Sie zur Reinigung keine Carbonhaltigen Reinigungsmittel, Benzine, Alko- hole oder ähnliches. Dadurch wird die Oberfläche des Messgerätes angegriffen. Ausserdem sind die Dämpfe gesundheitsschädlich und explosiv. Verwenden Sie zur13 Reinigung auch keine scharfkantigen Werkzeuge, Schraubendreher oder Metallbür- sten o.ä. Eine Reparatur darf nur durch eine Fachkraft erfolgen, die mit den damit verbunde- nen Gefahren bzw. einschlägigen Vorschriften vertraut ist. Entsorgung Ist das Umweltmessgerät trotz intakter Versorgung (9V-Blockbatterie) nicht funkti- onsfähig bzw. nicht mehr reparierbar, so muss es nach den geltenden gesetzlichen Vorschriften entsorgt werden. Behebung von Störungen Mit dem Multifunktions- Umweltmessgerät 4 in 1 haben Sie ein Produkt erworben, welches nach dem neuesten Stand der Technik gebaut wurde und betriebssicher ist. Dennoch kann es zu Problemen oder Störungen kommen. Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen leicht selbst beheben können: Beachten Sie unbedingt die Sicherheitshinweise! Fehler Mögliche Ursache Das Messgerät funktioniert nicht. Ist die Batterie verbraucht? Kontrollieren Sie den Batteriezustand. Keine Wertanzeige bei Ist der Fühler richtig angesteckt? Beleuchtungsmessung. Wurde die schwarze Schutzabdeckung am Sensor entfernt? Andere Reparaturen als zuvor beschrieben sind ausschließlich durch einen autorisierten Fachmann durchzuführen.14 Technische Daten Display (Anzeige) 3

-stelliges LC-Display bis 1999 (LCD = Flüssigkristallanzeige) Max. Messrate 1,5 Messungen pro Sekunde Betriebstemperatur 0°C bis 50°C (32°F bis 122°F) Temperatur für garantierte +23°C +/- 5°C Genauigkeit Lagertemperatur -10°C bis 60°C (14°F bis 140°F) <80% Rel. Luftfeuchtigkeit Rel. Luftfeuchtigkeit <70% nicht kondensierend (bei Multimeter) Spannungsversorgung 9V DC Alkaline Blockbatterie Typ 006P oder 6F22 oder 6LR61 Stromaufnahme ca. 6 mA Abmessungen (LxBxH) 251 x 85 x 40 (mm) inkl. Sensorhalterung Gewicht mit Batterie ca. 360 g ohne externen Sensoren Messtoleranzen Angabe der Genauigkeit in ± (% der Ablesung (= reading = rdg) + Anzeigefehler in digits (= dgt = Anzahl der kleinsten Stellen)). Die Genauigkeit gilt ein (1) Jahr lang bei einer Temperatur von +23°C ± 5°C, bei einer rel. Luftfeuchtigkeit von kleiner als 70 %, nicht kondensierend (beim Multimeterteil). Funktion Messangaben Messbereich A/C LO 35 bis 100 dB A/C HI 65 bis 130 dB Auflösung 0,1 dB dB Frequenzbereich 30 Hz bis 10 kHz Bewertungskurve A (Gehör), C (linear) Genauigkeit ± 3,5 dB bei 94 dB, 1 kHz Mikrofon Kondensatormikrofon Messbereich 25% bis 95% Rel. Luftfeuchtigkeit %RH Auflösung 0,1% Genauigkeit ± 5% (25°C, 35%~95% RH) Messzeit ca. 6 Minuten15 Funktion Messangaben Messbereich 0°C ~50°C (ohne Fühler) K-Typ-Fühler -20°C ~ 200°C (0,1° Auflösung)

200°C ~ 750°C (1° Auflösung) Genauigkeit ± (3% rdg + 2°C); bei "0,1°C Auflösung" ± (3,5% rdg + 2°C); bei "1°C Auflösung" Eingangsschutz (!) max. 60 VDC/ 24 V AC Messbereich 20, 200, 2000 Lux, 20 000 Lux (Wert x10) Auflösung 1 Lux / 10 Lux Lux Genauigkeit ± (5% rdg + 10dgt) bezogen auf eine Glühlampe mit einer Farbtemperatur von 2856 K Wiederholgenauigkeit +/- 2% Temperaturabweichung ± 0,1% / °C Lichtsensor Silizium Fotodiode mit Filter Überschreiten Sie auf keinen Fall die max. zulässigen Eingangs- größen. Berühren Sie keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als 25 V Acrms oder 35 V DC anliegen können! Lebensgefahr!16
