Marke	Voltcraft
Modell	PL125T2
Produkttyp	Digitales Zweikanal-Thermometer
Verwendungszweck	Temperaturmessung im Labor und in Industriebereichen
Abmessungen (L x H x P)	62 x 28 x 162 mm
Gewicht	184 g
Stromversorgung	3 AAA-Batterien 1,5 V
Messbereich (Typ K)	-200 °C bis +1372 °C
Messbereich (Typ J)	-210 °C bis +1100 °C
Genauigkeit	±0,15 % rdg +1 °C (> -100 °C); ±0,5 % rdg +2 °C (< -100 °C)
Auflösung	0,1 °C/°F/K (<1000); 1 °C/°F/K (≥1000)
Anzeigeeinheiten	°C, °F, K
Hauptfunktionen	Messung T1/T2, Differenz T1-T2, MAX/MIN/DURCHSCHNITT, Halten (HOLD), Hintergrundbeleuchtung, Auto-Abschaltung, Aufzeichnung (18000 Daten), Voltsoft-Software
Mitgelieferte Sensoren	2 Thermoelemente Typ K (Kabel 94 cm)
PC-Verbindung	USB (Kabel 194 cm)
Interner Speicher	18000 Aufzeichnungen
Betriebstemperatur	0 bis +50 °C
Betriebsfeuchtigkeit	max. 80 % (<31 °C), linear abnehmend auf 50 % (≤40 °C)
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen; keine aggressiven Reinigungsmittel verwenden
Sicherheit	Nicht an Körperteilen oder stromführenden Teilen messen; nur im Innenbereich und trocken verwenden; außerhalb der Reichweite von Kindern aufbewahren
Ersatzteile und Reparierbarkeit	Thermoelemente Typ K inklusive; Sensoren Typ J optional; AAA-Batterien; Voltsoft PRO Software optional; Reparatur durch Fachpersonal
Allgemeine Informationen	Bedienungsanleitung auf Französisch verfügbar; technischer Support Conrad (Frankreich: 0892 897 777)

Häufig gestellte Fragen - PL125T2 VOLTCRAFT

Wie installiere ich die mit dem Thermometer gelieferte Voltsoft-Software?

Legen Sie die CD in das Laufwerk ein. Die Installation startet automatisch; andernfalls öffnen Sie 'setup.exe' auf der CD. Folgen Sie den Anweisungen und wählen Sie gegebenenfalls Deutsch. Akzeptieren Sie die Lizenz, wählen Sie das Zielverzeichnis und schließen Sie ab. Mit der Software können die aufgezeichneten Daten ausgelesen werden.

Wie ersetze ich die Batterien des Thermometers PL125T2?

Schrauben Sie die Schraube des Batteriefachdeckels mit einem Kreuzschlitzschraubendreher ab. Legen Sie drei AAA-Batterien unter Beachtung der angegebenen Polarität (+/-) ein. Schließen Sie den Deckel. Ersetzen Sie die Batterien, wenn das Batteriesymbol im Display erscheint.

Wie friere ich den angezeigten Messwert ein (HOLD-Funktion)?

Drücken Sie die Taste HOLD (▼), um die aktuelle Messung zu sperren. Oben im Display wird 'HOLD' angezeigt. Drücken Sie erneut HOLD, um zur Echtzeitanzeige zurückzukehren.

Wie stelle ich Datum und Uhrzeit am Gerät ein?

Halten Sie die Taste SET gedrückt, um in den Einstellmodus (SETUP) zu gelangen. Navigieren Sie mit ▲ T1·T2 oder ▼ HOLD zum Parameter 'tiE' (Zeit). Drücken Sie REC ENTER, um die Einstellungen aufzurufen. Die oberen vier Ziffern sind das Jahr, darunter Monat und Tag, und unten die Uhrzeit (HH:MM). Stellen Sie mit ▲/▼ ein und bestätigen Sie mit SET.

Wie lösche ich den internen Speicher (Aufzeichnungen löschen)?

Wählen Sie im SETUP-Modus mit ▲/▼ den Parameter 'CLR1' (Speicher löschen). Drücken Sie REC ENTER. Wählen Sie 'YES', um den Speicher ohne Sicherung zu leeren. Achtung: Diese Aktion ist unwiderruflich.

Was tun, wenn das Display für einen Kanal '----' (vier Striche) anzeigt?

Das bedeutet, dass an diesem Kanal (T1 oder T2) kein Temperatursensor angeschlossen ist. Schließen Sie ein kompatibles Thermoelement an den entsprechenden Anschluss an. Ist der Sensor beschädigt, ersetzen Sie ihn.

Wie ändere ich die Anzeigeeinheit (°C, °F, K)?

Drücken Sie die Taste UNITS, um zwischen Celsius (°C), Fahrenheit (°F) und Kelvin (K) umzuschalten. Die ausgewählte Einheit wird im Display angezeigt.

Wie verwende ich die Funktionen MAX, MIN und DURCHSCHNITT?

Drücken Sie die Taste ◀ MAX MIN, um in den Modus zu gelangen. Ein einfacher Druck zeigt MAX, ein zweiter MIN, ein dritter AVG (Durchschnitt). Verwenden Sie ▲ T1·T2, um zwischen T1 und T2 oder der Differenz umzuschalten. Halten Sie MAX/MIN 2 Sekunden gedrückt, um zum Normalmodus zurückzukehren.

Wie verbinde ich das Thermometer mit einem Computer?

Schließen Sie das mitgelieferte USB-Kabel an (Mini-USB am Gerät, Standard-USB am PC). Starten Sie die Software 'Multiple Data Logger'. Konsultieren Sie die Hilfe der Software für Anweisungen zum Datenübertrag.

Welche Sicherheitshinweise sind zu beachten?

Verwenden Sie das Gerät nicht zur Messung der Temperatur von Körperteilen oder stromführenden Teilen (Stromschlaggefahr). Halten Sie es von Kindern fern. Vermeiden Sie Feuchtigkeit, brennbare Gase und extreme Temperaturen. Beachten Sie die Polarität der Batterien. Im Zweifelsfall wenden Sie sich an einen Fachmann.

BEDIENUNGSANLEITUNG PL125T2 VOLTCRAFT

Sehr geehrte Kundin, sehr geehrter Kunde,

Nachstehend finden Sie die Installationsanleitung für die „Voltsoft“-Software:

1. Legen Sie die CD in das DVD-Laufwerk Ihres Computers ein.
2. Die Installation beginnt automatisch. Falls nicht, gehen Sie bitte in Ihr CD-Verzeichnis und starten Sie dort die Installationsdatei „autorun.exe“.
3. Wählen Sie Ihre gewünschte Sprache aus (Deutsch, Englisch oder Französisch).
4. Folgen Sie den Anweisungen im Dialogfenster, wählen Sie das Zielverzeichnis für die Installation aus und führen Sie die Installation durch.
5. Beachten Sie für nähere Informationen die auf der CD enthaltene Bedienungsanleitung.
6. Bei der beiliegenden Software handelt es sich um die "Voltsoft" Standard Edition. Die Professional Version (Voltsoft PRO Datenlogger-Software, Best.-Nr. 101333) kann separat erworben werden. Mit Erwerb der Professional Version erhalten Sie den entsprechenden Lizenzschlüssel. Folgen Sie den Anweisungsschritten der „Voltsoft“ Bedienungsanleitung, um ein Upgrade Ihrer Software zur Professional Version durchzuführen und diese zu registrieren.
7. „Voltsoft“-Software-Updates auf die neueste Version des „Voltsoft“ Programms sind verfügbar, wenn das Programm läuft und eine Internetverbindung besteht; alternativ können Sie auch unter „http://www.conrad.com“ nach den neuesten Voltsoft-Updates suchen.

„Voltoft“-Systemvoraussetzung:

• Pentium 233 MHz oder schneller
• Mindestens 1 GB Arbeitsspeicher
- Mindestens 2 GB verfügbarer Speicherplatz auf der Festplatte
• USB 2.0 / 3.0 Schnittstelle(n)
• Microsoft Windows XP SP2 / Vista™ SP2 / 7

Vielen Dank für Ihr Verständnis

Ihr VOLTCRAFT-Team

Dear Customer,

Dieser Hinweis ist eine Publikation von Conrad Electronic SE, Klaus-Conrad-Str. 1. D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise verboten.

Dieser Hinweis entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

Diese Bedürungsanleitung ist eine Pukkaden von Corrad Electronics SL, Klaus-Corrad-Gr. 1, D-32407 Fischau (newborn) com. Als Rechts der Markfelden Übersetzung, vorhablen. Rapazität zum Jahr Art. z. B. Fotopole Verzwehrung, oder die Ertragung in elektronischen Datenverhältnen anag, bedürten zerschriflicher Geschäftung des Herzugehres nachgrund, auch ausgewinne, warbar.

Diese Badenungsanleitung erworstigt dem technischen Standbar Erzeugung, Änderung in "Rückte und Ausleistung vorbehalten. © Copyright 2014 by Comor Electronic SE

GB Legal notice

PL-125-T2USB VS Temperatur-Messgerät

⑨ BEDIENUNGSANLEITUNG

Seite 4-17

Best.-Nr. / Item No. / N° de commande / Bestelnr.

1012836

CE

Version 01/14

Diese Bedienungsanleitung genört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Hanchabung. Aching Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergaben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden Saillonzahlen auf Seite 4.

1. Erhöhung 5
2. Bestimmungsgemäße Verwendung 6
3. Lieferumfang 6
4. Zeichenerkärung 6
5. Sicherheilshinweise 7
6. Sedienalmente 9
7. Software installieren 9
8. Einlegent/Austauschen der Batterien 9
9. Intetriejahme 10
10. USB-Anschluss 15
11. Pflege und Reinigung.... 16
12. Entsorgung 16
13. Technische Daten 17

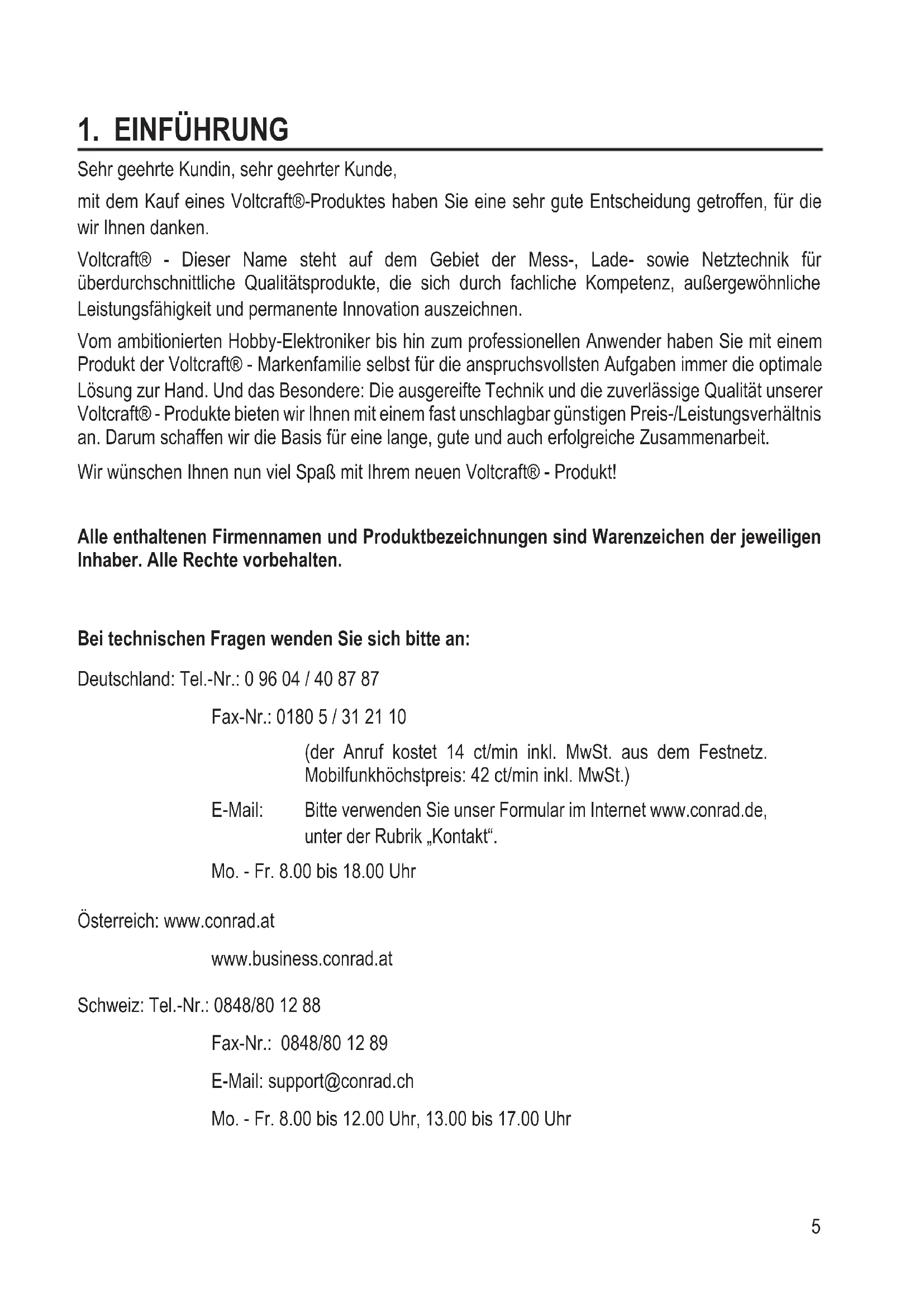

1. EINFÜHRUNG

Sehr geehrte Kundin, sehr geehrter Kunde,

mit dem Kauf eines Voltcraft®-Produktes haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken.

Voltcraft® - Dieser Name steht auf dem Gebiet der Mess-, Lade- sowie Netztechnik für überdurchschnittliche Qualitätsprodukte, die sich durch fachliche Kompetenz, außergewöhnliche Leistungsfähigkeit und permanente Innovation auszeichnen.

Vom ambitionierten Hobby-Elektroniker bis hin zum professionellen Anwender haben Sie mit einem Produkt der Voltcraft® - Markenfamilie selbst für die anspruchsvollsten Aufgaben immer die optimale Lösung zur Hand. Und das Besondere: Die ausgereifte Technik und die zuverlässige Qualität unserer Voltcraft® - Produkte bieten wir Ihnen mit einem fast unschlagbar günstigen Preis-/Leistungsverhältnis an. Darum schaffen wir die Basis für eine lange, gute und auch erfolgreiche Zusammenarbeit.

Wir wünschen Ihnen nun viel Spaß mit Ihrem neuen Voltcraft® - Produkt!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: Tel.-Nr.: 0 96 04 / 40 87 87

Fax-Nr.: 0180 5 / 31 21 10

(der Anruf kostet 14 ct/min inkl. MwSt. aus dem Festnetz. Mobilfunkhöchstpreis: 42 ct/min inkl. MwSt.)

E-Mail: Bitte verwenden Sie unser Formular im Internet www.conrad.de, unter der Rubrik „Kontakt“.

Mo. - Fr. 8.00 bis 18.00 Uhr

Österreich: www.conrad.at

Schweiz: Tel.-Nr.: 0848/80 12 88

Fax-Nr.: 0848/80 12 89

E-Mail: [e-mail]

Mo. - Fr. 8.00 bis 12.00 Uhr, 13.00 bis 17.00 Uhr

2. BESTIMMUNGSGEMÄSSE VERWENDUNG

Dieses Produkt dient der Temperaturmessung und ist insbesondere für den Einsatz in Labors und industriellen Bereichen geeignet. Die Temperatur wird über einen bzw. zwei Temperatursensoren gemessen. Die Temperatur kann über Temperatursensoren des Typs K und J gemessen werden. Messwerte können auf dem Bildschirm festgehalten werden. Das Produkt kann den Minimal-, Maximal- und Durchschnittswert des jeweiligen Messvorgangs anzeigen. Die Temperatur lässt sich in °C (Celsius), °F (Fahrenheit) oder K (Kelvin) darstellen. Zu den Produktmerkmalen gehören eine automatische Abschaltfunktion sowie Hintergrundbeleuchtung. Das Produkt kann zwei Messungen liefern. Das Produkt kann auch die Differenz zwischen den Messwerten T1 und T2 errechnen und die Maximal-, Minimal- und Durchschnittsdifferenz zwischen den Messwerten T1 und T2 bestimmen. Die Stromversorgung erfolgt über drei AAA-Batterien. Ausschließlich in trockenen Innenräumen zu verwenden.

Eine Messung unter widrigen Umgebungsbedingungen ist nicht zulässig. Widrige Umgebungsbedingungen sind:

• Nässe oder zu hohe Luftfeuchtigkeit,
  • Staub und brennbare Gase, Dämpfe oder Lösungsmittel,
• Gewitter bzw. Gewitterbedingungen wie starke elektrostatische Felder usw.

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht gestattet. Eine andere Verwendung als oben beschrieben ist nicht erlaubt und kann zur Beschädigung des Produkts führen. Darüber hinaus ist dies mit Gefahren, wie z. B. Kurzschluss, Brand, Stromschlag usw. verbunden. Lesen Sie die Bedienungsanleitung genau durch und bewahren Sie diese für späteres Nachschlagen auf.

Beachten Sie sämtliche Sicherheitshinweise und -informationen in der vorliegenden Betriebsanleitung.

3. LIEFERUMFANG

• Temperatur-Mesgerät
• Thermoelement (K-Typ) x 2
• USB Kabel
• Batterie Typ AAA x 3
• Software-CD
• Bedienungsanleitung

4. ZEICHENERKLÄRUNG

Ein Ausrufungszeichen in einem Dreieck zeigt wichtige Anweisungen in dieser Anleitung, die unbedingt befolgt werden müssen.

5. SICHERHEITSHINWEISE

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

Personen / Produkt

• Das Produkt ist kein Spielzeug und sollte von Kindern ferngehalten werden!
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, die an das Gerät angeschlossen werden.
• Schützen Sie das Grundgerät vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

-sichtbare Schäden aufweist,

-nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

-erheblichen Transportbelastungen ausgesetzt wurde.

- In Schulen, Ausbildungsstätten, Hobby- und Selbsthilfewerkstätten muss der Umgang mit elektrischen Geräten durch geschultes Personal überwacht werden.

- Beachten Sie in gewerblichen Einrichtungen die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel.

• Es dürfen sich keine Geräte mit starken elektrischen oder magnetischen Feldern, wie z.B. Transformatoren, Motoren, schnurlose Telefone, Funkgeräte usw. in direkter Nähe zum Produkt befinden, da diese das Produkt beeinflussen können.
• Schalten Sie das Produkt niemals gleich dann ein, wenn es von einem kalten in einen warmen Raum gebracht wird. Das dabei entstandene Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät uneingeschaltet auf Zimmertemperatur kommen.

Batterien / Akkus

• Achten Sie beim Einlegen der Batterien auf die richtige Polung.
• Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden, um Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder beschädigte Akkus können bei Hautkontakt Säureverätzungen hervorrufen. Beim Umgang mit beschädigten Akkus sollten Sie daher Schutzhandschuhe tragen.
• Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Lassen Sie Batterien nicht frei herumliegen, da diese von Kindern oder Haustieren verschluckt werden könnten.
• Alle Batterien sollten zum gleichen Zeitpunkt ersetzt werden. Das Mischen von alten und neuen Batterien im Gerät kann zum Auslaufen der Batterien und zur Beschädigung des Geräts führen.
• Nehmen Sie keine Akkus auseinander, schließen Sie sie nicht kurz und werfen Sie sie nicht ins Feuer. Versuchen Sie niemals, nicht aufladbare Batterien aufzuladen. Es besteht Explosionsgefahr!

Sonstiges

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

6. BEDIENELEMENTE

1. Sensoranschlüsse
2. Taste ▲ T1·T2
3. LC Display
4. UNITS Taste

5. REC ENTER Taste

6. USB-Buchse

7. HOLD ▼ Taste
8. ON/OFF-Schalter
9. MAX MIN Taste
10. SET Taste

7. SOFTWARE INSTALLIEREN

Die im Lieferumfang enthaltene Software stellt eine Schnittstelle zum Aufrufen der erfassten Daten vom Messinstrument dar. Zur Installation der Software benötigen Sie ein CD-ROM-Laufwerk in Ihrem Computer.

1. Legen Sie die CD in das CD-ROM-Laufwerk des PC.
2. Die Installation sollte automatisch beginnen. Falls dies nicht der Fall ist, öffnen Sie das CD-ROM-Laufwerk über Ihr Betriebssystem und starten Sie „setup.exe“, indem Sie es doppelklicken.
3. Klicken Sie die Schaltfläche NEXT (WEITER), um die Installation fortzusetzen.
4. Lesen Sie die Lizenzvereinbarung und wählen Sie aus, ob Sie zustimmen bzw. nicht zustimmen und klicken Sie dann auf die Schaltfläche NEXT (WEITER). Beachten Sie, dass die Installation nicht starten wird, wenn Sie der Lizenzvereinbarung nicht zustimmen.
5. Klicken Sie zum Ändern des Installationsverzeichnisses die Schaltfläche CHANGE (ÄNDERN). Klicken Sie daraufhin zum Fortfahren die Schaltfläche NEXT (WEITER).
6. Überprüfen Sie die Installationsübersicht und betätigen Sie dann die Schaltfläche INSTALL (INSTALLIEREN), um mit der Installation zu beginnen.
7. Der Installationsvorgang wird wenige Minuten in Anspruch nehmen. Betätigen Sie die Schaltfläche FINISH (FERTIGSTELLEN), um die Installation abzuschließen.

8. EINLEGEN/AUSTAUSCHEN DER BATTERIEN

1. Schrauben Sie die Schraube an der Batteriefachabdeckung mittels eines Kreuzschlitzschraubendrehers ab und nehmen Sie die Abdeckung vom Batteriefach ab.
2. Legen Sie drei Batterien vom Typ AAA unter Beachtung der korrekten Polarität ein. Beachten Sie hierbei die Markierungen auf der Innenseite des Batteriefachs.
3. Schließen Sie das Batteriefach.

Wechseln Sie die Batterien aus, wenn das Batteriesymbol auf dem Display erscheint.

9. INBETRIEBNAHME

• Messen Sie nicht die Temperatur von spannungsführenden Teilen bzw. Leitungen; der Berührungskontakt mit solchen kann zu einem potenziell tödlichen elektrischen Schlag führen. Ebenso könnten Thermometer und Sensor beschädigt werden.
• Der im Lieferumfang enthaltene Sensor kann lediglich für Messungen in trockenen Umgebungen und auf Oberflächen mit einer Temperatur von >-20 °C und <+250 °C verwendet werden. Er ist hingegen nicht für den Einsatz in feuchter Umgebung oder für Temperaturmessungen von Flüssigkeiten geeignet.
• Präzisionsmessungen sind ausschließlich dann gewährleistet, wenn das Thermometer in einem Temperaturbereich von +18 °C bis +28 °C (unter Nichtberücksichtigung des Temperatursensors) betrieben wird.
• Das Thermometer (ausschließlich Temperatursensor) darf außerhalb des Betriebstemperaturbereichs nicht betrieben werden. Bitte beachten Sie die Spezifikationen zur Betriebstemperatur im Abschnitt Technische Daten.
• Sie können den gesamten Messbereich des Thermometers mittels optional erhältlicher Temperatursensoren nutzen.

Grundfunktionen

1. Schließen Sie den Temperatursensor an den Anschluss T1/T2 auf der Oberseite des Geräts an Lediglich eine Ausrichtung ist möglich. Bitte beachten Sie die Polaritätsmarkierungen auf Stecker des Temperatursensors und an der Anschlussseite.

Sie können auch einen Temperatursensor des Typs J an das Thermometer anschließen; diese sind optional erhältlich.

1. Betätigen Sie den ON/OFF-Schalter (8), um das Gerät einzuschalten.
2. Das Instrument führt zunächst einen kurzen Selbsttest durch. Der verfügbare Speicherplatz w angezeigt.

Wenn der Speicher voll ist, wird das Wort „FULL“ (VOLL) auf dem Bildschirm angezeigt. F Sie den Anweisungen im Unterkapitel „Einstellungen anpassen“, um den Speicher zu leeren.

1. Warten Sie, bis sich die Anzeige des Displays stabilisiert hat.
2. Platzieren Sie den Sensor am zu messenden Ort.
3. Das Display wird den Temperaturmesswert entweder des T1- oder des T2-Sensors anzeige Ist kein Temperatursensor angeschlossen, erscheinen statt eines Temperaturmesswerts vier waagrechte Balken auf dem Display.

4. Drücken Sie die Taste UNIT, um zwischen Celsius (C), Fahrenheit (F) und Kelvin (K) zu wech

5. Drücken Sie die Taste HOLD ▼ (7), um den Messwert auf dem Display festzuhalten. HOLD erscheint dann oben am Display. Drücken Sie die Taste HOLD ▼ (7) erneut, damit das Display wieder zur Anzeige des Echtzeit-Temperaturmesswerts zurückkehrt.

6. Drücken Sie die Taste SET (10), um die Hintergrundbeleuchtung zu aktivieren/deaktivieren.

7. Betätigen Sie den ON/OFF-Schalter (8), um das Gerät auszuschalten. Wird 20 Minuten lang keine Taste betätigt, stellt sich das Gerät von selbst ab.

Der Abschnitt „Einstellungen anpassen“ beschreibt, wie man die automatische Abschaltfunktion deaktivieren kann.

Spezialfunktionen

▲ Taste T1·T2 (2)

Einmaliges Drücken:	Die Positionen der Echtzeit-Messwerte von T1 und T2 wechseln.
Zweimaliges Drücken:	Die Differenz der Messwerte (T1 - T2) erscheint oben.Der Echtzeit-Messwert von T1 wird darunter angezeigt.
Dreimaliges Drücken:	Die Differenz der Messwerte (T1 - T2) erscheint oben.Der Echtzeit-Messwert von T2 wird darunter angezeigt.
Viermaliges Drücken:	Rückkehr zum normalen Displaymodus.

Maximum- / Minimum-Funktion

Drücken Sie die Taste ◀ MAX MIN (9) im normalen Displaymodus, um diese Funktion zu nutzen.

Einmaliges Drücken:	Die Anzeige MAX erscheint auf dem Display.Der Echtzeit-Messwert von T1 erscheint oben.Der Maximalwert des aktuellen Messvorgangs von T1 wird darunter angezeigt.Der Zeitpunkt, zu dem der Maximalwert gemessen wurde, wird am unteren Rand des Displays in Minuten und Sekunden (min:sec) angezeigt, bzw. in Stunden und Minuten (hour:min).Taste ▲ T1·T2 (2)Einmaliges Drücken:-Wechselt den Echtzeit-Messwert von T1 zu T2.- Zeigt den Maximalmesswert (MAX) des aktuellen Messvorgangs von T2 an.Zweimaliges Drücken:-Die Differenz zwischen den Messwerten (T1 - T2) erscheint oben.-Die Maximaldifferenz wird darunter angezeigt.- Der Zeitpunkt, zu dem die Maximaldifferenz gemessen wurde, wird am unteren Rand des Displays in Minuten und Sekunden (min:sec) angezeigt, bzw. in Stunden und Minuten (hour:min).Dreimaliges Drücken:-Rückkehr zum Echtzeit-Messwert und Maximal-Messwert von T1.
Zweimaliges Drücken:	Die Anzeige MIN erscheint auf dem Display.Der Echtzeit-Messwert von T1 erscheint oben.Der Minimalwert des aktuellen Messvorgangs von T1 wird darunter angezeigt.Der Zeitpunkt, zu dem der Minimalwert gemessen wurde, wird am unteren Rand des Displays in Minuten und Sekunden (min:sec) angezeigt, bzw. in Stunden und Minuten (hour:min).
Zweimaliges Drücken:	Taste ▲ T1·T2Einmaliges Drücken:-Wechselt den Echtzeit-Messwert von T1 zu T2.-Zeigt den Minimalmesswert (MIN) des aktuellen Messvorgangs von T2 an.Zweimaliges Drücken:-Die Differenz der Messwerte (T1 - T2) erscheint oben.-Die Minimaldifferenz wird darunter angezeigt.-Der Zeitpunkt, zu dem die Minimaldifferenz gemessen wurde, wird am unteren Rand des Displays in Minuten und Sekunden (min:sec) angezeigt, bzw. in Stunden und Minuten (hour:min).Dreimaliges Drücken:-Rückkehr zum Echtzeit-Messwert und Minimal-Messwert von T1.
Dreimaliges Drücken:	Der Echtzeit-Messwert von T1 erscheint oben.Der Durchschnittswert (AVG) des aktuellen Messvorgangs von T1 wird darunter angezeigt.Die Gesamtlaufzeit des aktuellen Messvorgangs wird am unteren Rand des Displays in Minuten und Sekunden (min:sec) angezeigt, bzw. in Stunden und Minuten (hour:min).Taste ▲ T1·T2Einmaliges Drücken:-Wechselt den Echtzeit-Messwert von T1 zu T2.-Zeigt den Durchschnittsmesswert (AVG) des aktuellen Messvorgangs von T2 an.Zweimaliges Drücken:-Die Differenz zwischen den Messwerten (T1 - T2) erscheint oben.-Die Durchschnittsdifferenz wird darunter angezeigt.-Der Zeitpunkt, zu dem die Durchschnittsdifferenz gemessen wurde, wird am unteren Rand des Displays in Minuten und Sekunden (min:sec) angezeigt, bzw. in Stunden und Minuten (hour:min).Dreimaliges Drücken:-Rückkehr zum Echtzeit-Messwert und Durchschnittsmesswert von T1.

Halten Sie die Taste MAX/MIN für ca. zwei Sekunden gedrückt, um in den normalen Displaymodus zurückzukehren.

Aufzeichnungs-Funktion

1. Halten Sie bei jeglicher Messung die Taste REC ENTER (5) für circa drei Sekunden gedrückt, um die Messwerte aufzuzeichnen. Die Zeichenfolge REC erscheint auf dem Display, wenn die Messwerte aufgezeichnet werden. Wenn der Speicher voll ist, blinkt das Wort REC. Folgen Sie den Anweisungen im Unterkapitel „Einstellungen anpassen“, um den Speicher zu leeren.
2. Halten Sie die Taste REC ENTER (5) erneut für circa drei Sekunden gedrückt, um die Aufzeichnung zu beenden.

Daten können nur über die Software abgerufen werden. Beachten Sie das Kapitel SOFTWAREINSTALLATION für Informationen zur Softwareinstallation. Beachten Sie das Kapitel BETRIEB > Einstellungen anpassen, um das Messintervall für neue Aufzeichnungen einzustellen.

Hold-Funktion

1. Drücken Sie bei jeglicher Messung die Taste HOLD ▼ (7), um die Messungen festzuhalten. Die Zeichenfolge HOLD erscheint auf dem Display, wenn die Messwerte aufgezeichnet werden.
2. Drücken Sie die Taste HOLD ▼ (7), um das Festhalten der Messwerte zu beenden.

Einstellungen anpassen

1. Halten Sie die Taste SET (10) gedrückt, um den Setup-Modus aufzurufen. SETUP erscheint unten am Display.
2. Drücken Sie die Taste ▲ T1·T2 (2) oder die Taste HOLD ▼ (7), um zwischen den Einstellungsparametern zu wechseln.
3. Drücken Sie die Taste REC ENTER (5), um die Setupseite des jeweiligen Parameters aufzurufen.

4. Drücken Sie auf der Setupseite eines Parameters die Taste ▲ T1·T2 (2) oder die Taste HOLD ▼ (7), um den Wert anzupassen.

5. Um zum normalen Displaymodus zurückzukehren, halten Sie die Taste SET gedrückt.

Anzeige Parameter Beschreibung
Type Sensor-Typ Wählen Sie zwischen einem Typ-J- bzw. Typ-K-Sensor aus.
SLP Automatischer Abschaltmodus		• Schalten Sie den automatischen Abschaltmodus ein (on) bzw. aus (oFF).• Wenn der Sleep-Modus eingeschaltet ist, schaltet sich das Messinstrument nach Inaktivität von 15 Minuten selbst aus.
tiE Zeiteinstellung	Drücken Sie die Taste ▲ MAX MIN, um zwischen den Werten auf der Zeiteinstellungsseite zu wechseln.Die oberen vier Ziffern zeigen die Jahreseinstellung (YYYY), darunter finden Sie die Monats- und Datumseinstellung (MMDD).Unten am Display findet sich die Zeiteinstellung. (HH:MM).
rAt Messintervall	Stellen Sie das	Messintervall für die Echtzeit-Anzeige bzw. die Echtzeit-Aufzeichnung ein.Sie sehen nach dem Aufrufen der Setupseite das aktuelle Messintervall (mm:ss).Drücken Sie die Taste ▲ MAX MIN, um zwischen den Werten auf der Zeiteinstellungsseite zu wechseln.Drücken Sie die Taste ▲ T1·T2 (2) oder die Taste HOLD ▼ (7), um den Messintervall anzupassen.
CLR1 Speicher	löschen	Zeigt den verfügbaren Speicherplatz an.Löscht den internen Speicher. Wählen Sie YES (JA) aus, um den Speicher zu löschen und den Inhalt nicht zu speichern.
TI OFFSET T1	Versatzwert Stellt den Versatzwert der Messung T1 ein.
T2 OFFSET T2	Versatzwert Stellt den Versatzwert der Messung T2 ein.

Abweichungen der Messgenauigkeit eines Sensors bestimmen

1. Schalten Sie das Thermometer ein und platzieren Sie den relevanten Sensor in einem optional erhältlichen Temperatur-Eichgerät oder an jeglichem sonstigen Referenzstandort, wo stabile und bekannte Temperaturbedingungen herrschen.
2. Warten Sie, bis sich das Display des Thermometers stabilisiert hat.
3. Ist eine Differenz festzustellen, können Sie diese manuell kompensieren (siehe Abschnitt „Einstellungen anpassen“).

10. USB-ANSCHLUSS

1. Verbinden Sie den Mini-USB-Stecker des Mini-USB-Kabels mit der USB-Buchse (6) des Messgeräts.
2. Stecken Sie den USB-Stecker des Mini-USB-Kabels in eine freie USB-Buchse Ihres PC.
3. Starten Sie die Software „Multiple Data Logger“ und folgen Sie den Anweisungen unter „Hilfe > Hilfethemen“.

11. PFLEGE UND REINIGUNG

• Für das Gerät sind keine Pflegemaßnahmen erforderlich, mit Ausnahme von gelegentlichem Reinigen und Batteriewechsel.
• Reinigen Sie die Außenseite des Geräts nur mit einem weichen, trockenen Tuch oder einer Bürste.
• Verwenden Sie niemals aggressive oder chemische Reinigungsmittel, da diese die Gehäuseoberfläche beschädigen bzw. den Betrieb beeinträchtigen könnten.

12. ENTSORGUNG

Produkt

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt.

Batterien / Akkus

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt!

Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Batterien/Akkus z.B. unter dem links abgebildeten Mülltonnen-Symbol).

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden.

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.

13. TECHNISCHE DATEN

Betriebsspannung: 3 x 1,5 V/DC, Batterie Typ AAA
Stromverbrauch: ca. 7,6 mA
Messbereich:	-200 °C bis +1372 °C / -328 °F bis +2501 °F (K type)-210 °C bis +1100 °C / -346 °F bis +2012 °F (J type)
Genauigkeit:	±0,15 % rdg +1 °C / 1,8 °F (> -100 °C / -148 °F)±0,5 % rdg +2 °C / 3,6 °F (< -100 °C / -148 °F)
Messbereich Thermoelement (enthalten): -20 °C bis +250 °C / -4 °F bis +482 °F
Auflösung:	0,1 °C/°F/K (<1000)1 °C/°F/K (≥1000)
Speicherkapazität: 18000
Kabellänge:	(USB) 194 cm(Thermoelement) 94 cm
Betriebstemperatur: 0 bis +50 °C / +32 bis +122 °F
Betriebsluftfeuchtigkeit:	max. 80 % (< +31 °C / +87 °F)linear abnehmend bis 50 % (≤ +40 °C / +104 °F)
Lagertemperatur: -10 bis +50 °C / +14 bis +122 °F
Lagerluftfeuchtigkeit: <80 %
Abmessungen (B x H x T): 62 x 28 x 162 mm
Gewicht: 184 g

TABLE OF CONTENTS

Page

13. TECHNISCHE GEGEVENS
