2 Einführung

Sehr geehrter Kunde,

mit diesen Voltcraft-Produkt haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken möchten.

Sie haben ein überdurchschnittliches Qualitätsvendorkt aus einer Marken-Familie erworbEN, die sich auf dem Gebiet der Mess-, Lade- und Netztechnik durch besondere Kompetenz und permanente Innovation auszeichnet.

Mit Voltcraft® werden Sie als anspruchsvoller Bastler ebenso wie als professioneller Anwender auch schwierigen Aufgaben gerecht. Voltcraft® bietet Ihnen zuverlüssige Technologie zu einem außergewöhnlich günstigen Preis-Leistungs-Verhältnis.

Wir sind uns sicher: Ihr Start mit Voltcraft ist zugleich der Beginn einer langen undGNU Zusammenarbeit.

Viel Spaß mit Ihr hem neuen Voltcraft®-Produkt!

Bei technischen Fragen wenden Sie sichitte an:

Deutschland: www.conrad.de

Österreich: www.conrad.at

Schweiz: www.conrad.ch

3 Bestimmungsgemäß Verwendung

• Messen und Anzeigen der elektrischen Größen im Bereich der Messkategorie CAT III bis max. 1000 V bzw. CAT IV bis max. 600V gegen ErdpotentiaI, gemäß EN 61010-1 und allen niedrigeren Kategoriien.

• Messen von Gleichspannung bis max. 1000 V

• Messen von Wechselsspannung bis max. 1000 V
• Messen von Gleich- und Wechselstrom bis max. 10 A
• Frequenzmessung von 10 Hz bis 10 MHz (max. 20 Vrms)
• Anzeige des Pulsverhältnisses (Duty Cycle) in %
• Messen von Kapazitäten bis 60 mF
• Messen von Widerständen bis 60 MΩ
• Messen von Temperaturen von -40 bis +1000 °C
  Durchgangsprüfung (<50 Ω akustisch)
  Diodentest

Die Messfunktionen werden über den Drehschalter angewählt. Die Messbereichswahl erfolgt in vielen Messbereichen automatisch (außer Durchgangsprüfung, Diodentest und Strommessbereiche).

Im AC-Spannungs- und AC-Strommessbereich werden Echt-Effektiv-Messwerte (True RMS) bis zu einer Frequenz von 1 kHz angezeigt. Dies ermöglicht die exakte Messung von sinusförmigen und nicht-sinusförmigen Messgroßen (Spannung/ Strom).

Die Polarität wird bei negativem Messwert automatisch mit Vorzeichen (-) dargeistlt.

Eine Niedrig-Impedanz-Funktion (LoZ) ermittelicht die Spannungsmessung mit reduziertem Innenwiderstand. Dies unterrückt Phantomspannungen die in hochohmigen Messungen auftreten konnen. Die Messung mit reduzierter Impedanz ist in Messkreisen bis max. 1000 V und für max. 3 s zulässig.

Die beiden Strom-Messeingänge sind mit keramischen Hochleistungssicherungen gegen Überlast abgeschichert. Die Spannung im Strommesskreis damit 1000 V nicht überschreiben.

Betrieben wird das Multimeter mit drei handelsüblichen Micro-Batterien (Typ AAA).

Der Betrieb ist nur mit dem angegebenen Batterietyp zulässig. Akkus sind aufgrund der geringeren Zellenspannung nicht zulässig.

Eine automatische Abschaltung schaltet das Gerät nach einer voreinstellbaren Zeit aus, wenn am Gerät keine Taste gedrückt wurde. Dies verhindert die vorzeitige Entladung der Batterie. Diese Funktion kann deaktiviert werden.

An der Gerätestirnseite und Geräterückseite befindet sich je eine zuschaltbare LED-Lampe, die als Taschenlampen verwendet werden können.

An der Geräterückseite befindet sich ein ausklappbarer Aufstellbügel. Hiermit kann das Messgerät zur betteren Ablesbarkeit optimal platziert werden. Ebenso ist auf der Rückseite ein Stativgewinde integriert.

Das Multimeterarf im geöffneten Zustand, mit geöffnetem Batteriefach oder fehlendem Batteriefachdeckel nicht betrieben werden. Ein Schutzmechanismus verhindert die Öffnung des Batteriefachs bei eingesteckten Messleitungen.

Messungen in explosionsgeführdaten Bereichen (Ex) oder Feuchträumen bzw. unter widrigen Umgebungsbedingungen sind nicht zulässig. Widrige Umgebungsbedingungen sind: Nisse oder hohe Luftfeuchtigkeit, Staub und brenbare Gase, Dämpfe oder Lösungsmittel sowie Gewitter bzw. Gewitterbedingungen wie starke elektrostatische Felder usw.

Verwenden Sie zum Messen nur Messeitungen bzw. Messzubehör, welche auf die Spezifikationen des Multimeters abgestimmt sind.

Das Messgerätarf nur von Personen bedient werden, welche mit den erforderlichen Vorschriften für die Messung und den möglichen Gefahren vertraut ist. Die Verwendung der persönlichen Schutzausrüstung wird empfohlen.

Eine andere Verwendung als zuvor beschreiben, führt zur Beschädigung dieser Produktes, außer dem ist dies mit Gefahren wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden. Das gesamte Produkt darf nicht geändert bzw. umgebaut werden!

Lesen Sie die Bedienungsanleitung sorgfältig durch, und bewahren Sie diese für späteres Nachschlagen auf.

Die Sicherheitshinweise sind unbedingt zu beachten!

4 Einzelteilbezeichnung

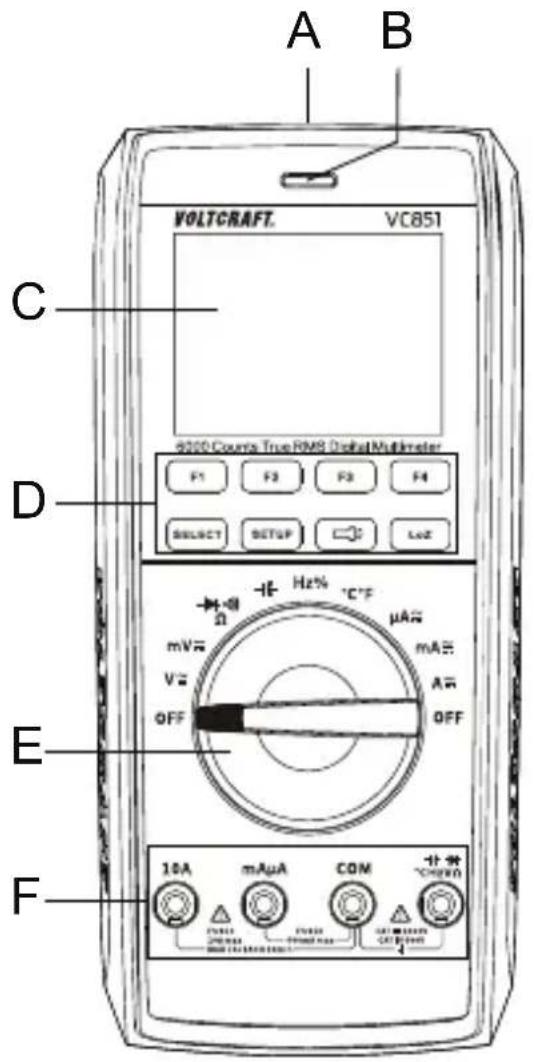

A LED-Taschenlampe
B Optische Betätigungskontrolle
C Display, grafikfahig, farbig

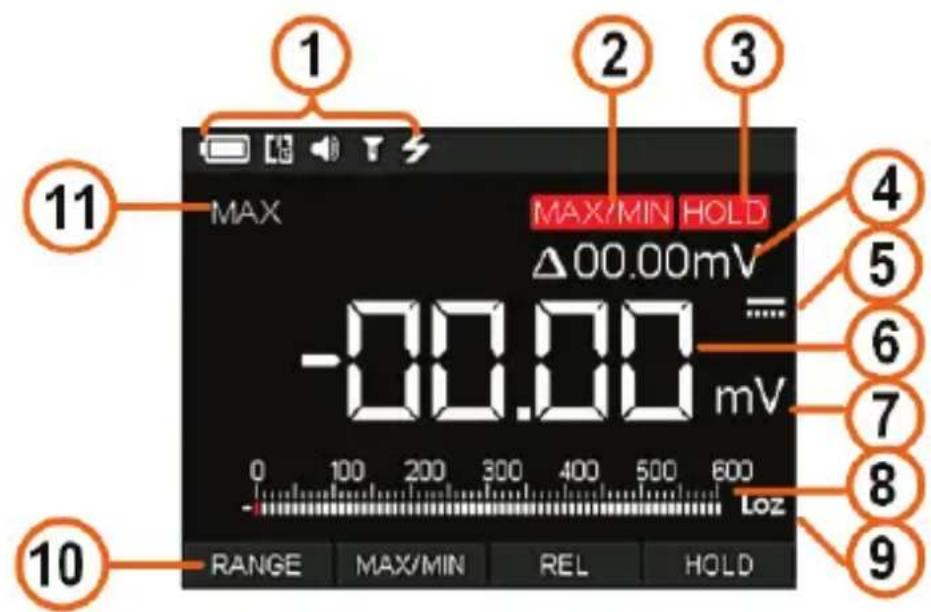

(1) Systemsymbole (v. l. Batteriestand, APO, Sound, Taschenlampe, Blitz für gefährliche Spannung)
(2) MAX-MIN-Anzeige aktiv
(3) HOLD-Anzeige aktiv
(4) Relativwertanzeige
(5) Anzeige für Gleich-/Wechselstrom
(6) Messwertanzeige
(7) Anzeige der Messeinheit
(8) Bargrafanzeige
(9) LoZ-Niedrigimpedanz aktiv
(10) Funktionen für die Tasten F1 bis F4
(11) MAX/MIN- und AUTO-Range Funktion

D Funktionstasten
E Drehschalter für Messfunktionswahl

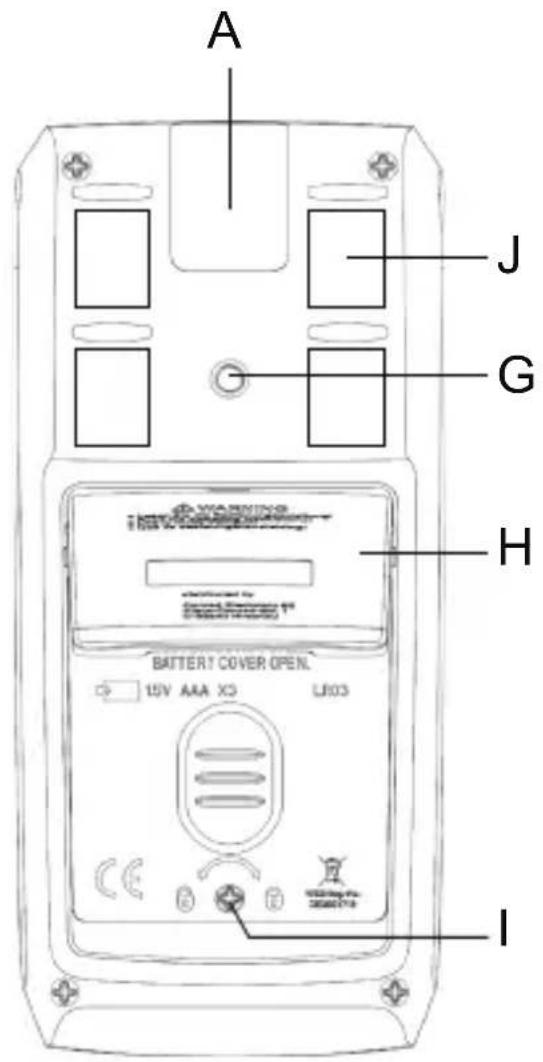

F Messbuchen
G Stativ-Anschlussgewinde
H Klappbarer Aufstellbügel

I Schraube für Batterie- und Sicherungsfach
J Magnetische Messspitzenhalterung für beiliegende Messspitzen

Achtung, starker Magnet! Halten Sie das Gerät von Herzschrittmachern, Defibrillatoren oder Scheckkarten entfernt.

5 Lieferumfang

Digitalmultimeter
2x Sicherheitsmessleitungen mit CAT III/CAT IV Schutzkappen
Draht-Temperaturfuhler, Typ-K (-20 bis +230 °C)
3x Microbatterien (AAA)
Bedienungsanleitung

6 Neueste Informationen zum Produkt

Laden Sie die neuesten Produktinformationen unter www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der Website.

7 Symbolerklärung

Folgende Symbole befinden sich auf dem Produkt/Gerät oder im Text:

Das Symbol warnt vor Gefahren, die zu Verletzungen führen können.

Das Symbol warnt vor gefährlicher Spannung, die zu Verletzungen durch Stromschlag führen kann.

Schutzklasse 2 (doppelte oder verstärkte Isolierung, Schutzisoliert)

CATI

Messkategorie I für Messungen an elektrischen und elektronischen Geräten, welche nicht direkt mit Netzspannung versorgt werden (z.B. batteriebetriebene Geräte, Schutzkleinspannung, Signal- und Steuerspannungen etc.).

CAT II

Messkategorie II für Messungen an elektrischen und elektronischen Geräten, welche über einen Netzstecker direkt mit Netzspannung versorgt werden. Diese Kategorie umfasst auch alle kleineren Kategorien (z.B. CAT zur Messung von Signal- und Steuerspannungen).

CAT III

Messkategorie III für Messungen in der Gebäudeinstallation (z.B. Steckdosen oder Unterverteilungen). These Kategorie umfasst auch alle kleineren Kategorien (z.B. CAT II zur Messung an Elektrogeräten). Der Messbetrieb in CAT III ist nur mit Messspitzen mit einer maximalen freien Kontaktlänge von 4 mm bzw. mit Abdeckkappen über den Messspitzen zulässig.

CAT IV

Messkategorie IV für Messungen an der Quelle der Niederspannungsinstallation (z.B. Hauptverteilung, Haus-Übergabepunkte der Energieversorger etc.) und im Freien (z.B. Arbeiten an Erdkabel, Freileitung etc.).

These Kategorie umfasst auch alle kleineren Kategorien. Der Messbetrieb in CAT IV ist nur mit Messspitzen mit einer maximalen freien Kontaktlänge von 4 mm bzw. mit Abdeckkappen über den Messspitzen zulässig.

Erdpotential

8 Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung enthaltenen Sicherheitshinweise und Informationen für einen ordnungsgemäßigen Gebrauch nicht beachten, übernehmen wir keine Haftung für darauf resultierende Verletzungen oder Sachschäden. Darüber hinaus erlischt in solchen Fälle die Gewährleistung/Garantie.

8.1 Allgemein

Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses konnte für Kinder zu einem gefährlichen Spielzeug werden.

Falls Sie Fragen haben, die mit diesen Dokument nicht beantwortet werden können, wenden Sie sich an unseren technischen Kundendienst oder an sonstiges Fachpersonal.

Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einer Fachkraft bzw. einer Fachwerkstatt durchführten.

8.2 Handhabung

Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Herunterfallen aus geringer Höhe konnen das Produkt beschädigen.

Um einen elektrischen Schlag zu vermeiden, achen Sie darauf, dass Sie die zu messenden Anschlüsse/Messpunkte während der Messung nicht, auch nicht indirectekt, berühren. Über die fuhlbaren Griffbereichsmarkierungen an den Messspitzenarfährend des Messens nicht gegriffen werden.

8.3 Betriebsumgebung

Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

Schützen Sie das Produkt vor extremen Temperaturen, starken Stößen, brennbaren Gasen, Dämpfen und Lösungsmitteln.

Schützen Sie das Produkt vor hoher Feuchtigkeit und Nisse.

Schützen Sie das Produkt vor direkter Sonneneinstrahlung.

Schalten Sie das Produkt niemals gleich dann ein, wenn diese von einem kalten in einen warmen Raum gebracht wird. Das bereits entstehende Kondenswasser kann unter Umständen das Produkt zerstoren. Lassen Sie das Produkt zuerst auf Zimmertemperatur kommt, bevor Sie es in Betriebnehmen

Verwenden Sie das Gerät nicht kurz vor, während oder kurz nach einem Gewitter (Blitzschlag! / energiareiche Überspannungen!). Achten Sie darauf, dass ihre Höhe, Schuhe, Kleidung, der Boden, Schaltungen und Schaltungsteile usw. unbedingt trocken sind.

Vermeiden Sie den Betrieb in unmittelbarer Höhe von starken magnetischen oder elektromagnetischen Feldern bzw. Sendeantennen oder HF-Generatoren. Andernfalls besteht die Möglichkeit, dass das Produkt nicht ordnungsgemäß Funktioniert.

8.4 Betrieb

Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Gerätes haben.

In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

In Schulen und Ausbildungseinrichtungen, Hobby- und Selfthilfewerkstätten sowie bei Personen mit eingeschränkten physischen und psychischen Fähigkeiten ist der Umgang mit Messgeräten durch geschultes Personal verantwortlich zu überwachen.

Stellen Sie vor jeder Messung sicher, dass sich das Messgerät in der richtigen Messfunktion befindet.

Vor jedem Wechsel der Messgroße sind die Messspitzen vom Messobjekt zu entfernen.

Überprüfen Sie vor jeder Messung Ihr Messgerät und deren Messleitungen auf Beschädigung(en). Führn Sie auf keinen Fall Messungen durch, wenn die schützende Isolierung beschädigt (eingerissen, abgerissen usw.) ist. Die beiliegenden Messkabel haben einen Verschleißindikator. Bei einer Beschädigung wird eine zweite, andersfarbige Isolierschicht sightbar. Das Messzubehor dart nicht mehr verwendet werden und muss ausgetauscht werden.

Die Spannung zwischen den Anschlusspunkten des Messgerats und Erdpoten-tialarf 1000VDC / AC inCATIIIbzw.600VDC/ACinCATIVnichtüberschre-ten.

Seien Sie besonderss Vorsichtig beim Umgang mit Spannungen >33 V Wechsel (AC) bzw. >70 V Gleichspannung (DC)! Bereits bei diesen Spannungen können Sie bei Berührung elektrischer Leiter einen lebensgefährlichen elektrischen Schlag erhalten.

Bei Verwendung von Messspitzen ohne Abdeckkappen)dürfen Messungen zwischen Messgerät und Erdpoten-tial nicht oberhalb der Messkategorie CAT II durchge-fuhrt werden.

Bei Messungen ab der Messkategorie CAT III müssen Messspitzen mit Abdeckkappen (max. 4 mm frei Kon

taktlänge) verwendet werden, um versehentliche Kurzschlüsse während der Messung zu vermeiden. Diese sind im Lieferumfang enthalten bzw. bereits auf den Messspitzen montiert.

Sollte kein{sicherer Betrieb mehr möglich sein,nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Sehen Sie UNBEDINGT davon ab,das Produkt selbst zu reparieren.Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

• sightbare Schaden aufweist,
• nicht mehr ordnungsgemäß Funktioniert,
• über einen längeren Zeitraum unter ungūnstigen Umgebungsbedingungen gelagert wurde oder
• erheblichen Transportbelastungen ausgesetzt wurde.

9 Produktbeschreibung

Die Messwerte werden am Multimeter (im folgendem DMM genannt) in einer Digitalanzeige (Display) dargestellt. Die Messwertanzeige des DMM umfasst 6000 Counts (Count = kleinster Anzeigewert). Die korrekte Buchsenbelegung wird durch das DMM überwacht. Bei einer falschen Buchsenbelegung erfolgt ein Warnton und eine Warnanzeige im Display. Dies erhöht die Betriebssicherheit des Messgerätes für den Anwender.

Wird das DMM längerere Zeit nicht bedient, schaltet sich das Gerät automatisch ab. Die Batterien werden geschont und ermöglichen so eine längerere Betriebszeit. Die automatische Abschaltung ist voreinstellbar und kann manuell deaktiviert werden.

Das Messgerät ist sowohl im Hobby- als auch im professionellen Bereich bis zur Messkategorie CAT III 1000 V/CAT IV 600 V einsetzbar.

Zur betteren Ablesbarkeit kann das DMM mit dem rückseitigen Aufstellbügel ideal platziert werden.

Das Batterie- und Sicherungsfach kann nur geöffnet werden, wenn alle Messleitungen vom Messgerät entfernt wurden. Bei geöffnetem Batterie- und Sicherungsfach ist es nicht möglich, die Messleitungen in die Messbuchsen zu stecken. Dies erhöht die Sicherheit für den Benutzer.

Drehschalter (E)

Die einzelnen Messfunktionen werden über einen Drehschalter angewählt. In den meisten Messfunktionen ist die automatische Bereichswahl „Autorange“ aktiv. Hierbei wird immer der jeweils passende Mossbereich eingestellt. Die Strom-Messbereiche müssen manuell eingestellt werden. Beginnen Sie die Strom-Messungen immer mit dem größten Mossbereich und schalten bei Bedarf auf einen kleineren Mossbereich um.

Am Drehschalter befindet sich eine Leuchtanzeige, um die Einstellung deutlich anzuzeigen. Mit der Taste „SELECT“ schalten Sie in eine Unterfunktion um, wenn eine Messfunktion doppelte belegt ist (z.B. Umschaltung Widersamssmessung - Diodentest und Durchgangsprüfung oder AC/DC-Umschaltung). Jedes Drucken schaltet die Funktion um.

Das Messgerät ist in der Schalterposition „OFF" ausgeschelt. Schalten Sie das Messgerät bei Nichtgebrauch immer aus.

10 Display-Angaben und Symbole

Folgende Symbole und Angaben sind am Gerät oder im Display vorhanden. Andere Symbole können im Display vorhanden sein (Displaytest), diese haben jeder keine Funktion.

TrueRMS Echt-Effektivwertmessung

Delta-Symbol für Relativwertmessung (=Bezugswertmessung)

k Symbol für Kilo (exp.3)

Ohm (Einheit des elektrischen Widersandes)

Hz Hertz (Einheit der Frequenz)

V Volt (Einheit der elektrischen Spannung)

A Ampere (Einheit der elektrischen Stromstärke)

F Farad (Einheit der elektrischen Kapazität)

°C/°F Grad Celsius / Grad Fahrenheit (Einheit der Temperatur)

REL Taste für Relativwertmessung (=Bezugswertmessung)

SELECT Taste zur Umschaltung der Unterfunktionen

HOLD Taste zum Festhalten des aktuellen Messwertes.

OL Overload = Überlauf; der Messbereich wurde übersritten

Check inPut Warnmeldung „Falsche Messbuchsenauswahl“

OFF Schalterstellung „Messgerät aus“

Symbol fur den Diodentest

Symbol fur den akustischen Durchgangsprüfer

Symbol fur den Kapazitätsmessbereich

Symbol fur Wechselstrom

Symbol fur Gleichstrom

COM Messanschluss Bezugspotenzial

11 Messbetrieb

Überschreiben Sie auf keinen Fall die max. zulässigen Eingangsgroßen. Berühren Sie keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als 33 V ACrms oder 70 V DC anliegen können! Lebensgefahr!

Der Messbetrieb ist nur bei geschlossen Batterie- und Sicherungsfach möglich. Bei geöffnetem Fach sind alle Messbuchsen Mechanisch gegen einstecken gesichert.

Kontrollieren Sie vor Messbeginn die angeschlossenen Messleitungen auf Beschädigungen wie z.B. Schnitte, Risse oder Quetschungen. Defekte Messleitungen)dürfen nicht mehr benutzt werden! Lebensgefahr!

Über die fuhlbaren Griffbereichsmarkierungen an den Messspitzen darf während des Messens nicht gegriffen werden.

Es dürfen immer nur die zwei Messleitungen am Messgerät angegeschlossen sein, welche zum Messbetrieb benötigt werden. Entfern- en Sie aus Sicherheitsgründen alle nicht benötigten Messleitungen vom Messgerät.

Messungen in Stromkreisen >33V / AC und >70V / DC dürfen nur von Fachkräften und eingewiesenen Personen durchgeführt werden, die mit den einschlagigen Vorschriften und den daraus resultierenden Gefahren vertraut sind.

Überprüfen Sie vor jeder Messung das Messgerät an einer tatsächlichen Messgroße auf korrekte Funktion. Ein falsches Prüfergebnis weist auf eine mögliche Fehlfunktion hin. Das Messgerät muss überprüft werden.

Sobald „OL“ (für Overload = Überlauf) im Display erscheint, haben Sie den Messbereich übersritten.

11.1 Messgerät ein- und ausschalten

Drehen Sie den Drehschalter (E) in die entsprechende Messfunktion.

Die Messbereiche werden bis auf die Strommessbereiche automatisch auf den besten Anzeigebereich eingestellt. Beginnen Sie bei der Strommessungen immer mit dem größten Messbereich und schalten bei Bedarf auf einen kleineren Messbereich um. Entfernen Sie vor dem Umschalten immer die Messleitungen vom Messobjekt.

Zum Ausschalten bringen Sie den Drehschalter in Position „OFF". Schalten Sie das Messgerät bei Nichtgebrauch immer aus.

Steen Sie die Messleitungen für die Aufbewährung möglichst an den hochohmigen Messbuchsen COM und V an. Dies vermeidet eine mögliche Fehlbedienung bei einem späteren Messeinsatz.

Im Lieferzustand sind die Messleitungsstecker mit Transportschutzkappen versehen. Entfern den Sie diese vor dem einstecken in die Messbuchsen.

Bevor Sie mit dem Messgerät arbeiten konnen, müssen erst die beiliegende Batterien eingesetzt werden. Das Einsetzen und Wechseln der Batterie ist im Kapitel „Reinigung und Wartung“ beschrieben.

11.2 Warnanzeige bei falscher Messbuchsenwahl

Im DMM ist eine Messbuchsenüberwachung integriert. Bei einer falschen Beschaltung, die gefährlich für den Anwender und dem DMM werden kann, gibt das DMM eine akustische und optische Warnanzeige aus.

Sobald die Messleitungen in den Strommessbuchsen stecken und es wird in eine andere Messfunktion (außer Strommessung) geschaltet, gibt das DMM eine eindringliche Warnmeldung aus. Dies ist auch der fall wenn der Messeingang zwischen 10A-Buchse und mAµA-Buchse vertauscht wurde.

Ertont der Alarm und es wird „Check InPut" (gefolgt mit der betroffenen Buchse) im Display angezeigt, kontrollieren Sie umgehendst die Messbuchsenwahl bzw. die eingestellte Messfunktion.

Unterbrechen Sie bei einer Warnmeldung(sofort den Messaufbau und kontrollieren Sie die korrekte Messfunktion bzw. den korrekten Messanschluss.

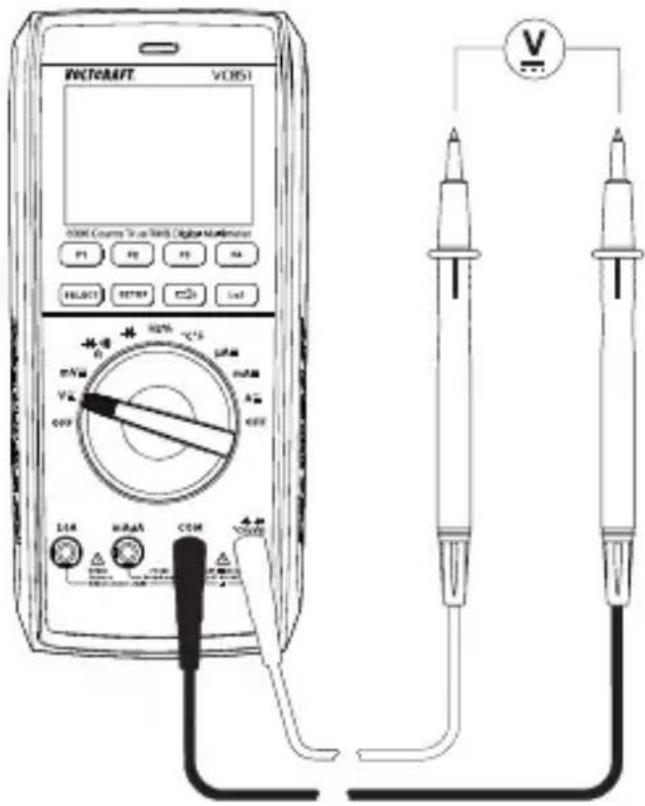

11.3 Gleichspannungsmessung „V=

Zur Messung von Gleichspannungen geben Sie wie folgt vor:

Schalten Sie das DMM ein und wahlen die Messfunktion ,V = Im Display erscheint, und die Einheit ,V^ . Für keine Spannungen bis max. 600 mV wahlen Sie die Messfunktion ,mV^
Stecken Sie die rote Messleitung in die V-Messbuchse, die schwarze Messleitung in die COM-Messbuchse.
Verbinden Sie die beiden Messspitzen parallel zum Messobjekt (Batterie, Schaltung usw.). Die rote Messspitze entspricht dem Pluspol, die schwarze Messspitze dem Minuspol.
Die jeweilige Polarität des Messwertes wird zusammen mit dem augenblicklichen Messwert im Display angezeigt.

Sobald bei der Gleichspannung ein Minus „-“, vor dem Messwert erscheint, ist die gemessene Spannung negativ (oder die Messleitungen sind vertauscht). Der Spannungsbereich „V DC“ weist einen Eingangswiderstand von ≥ 10 MOhm, der „mV DC“ Messbereich ≥ 10 MOhm auf.

Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.

11.4 Wechselspannungsmessung „V~

Zur Messung von Wechselspannungen geben Sie wie folgt vor:

Schalten Sie das DMM ein und wahlen die Messfunktion „V". Drücken Sie die Taste „SELECT" um in den AC-Bereich umzuschalten. Im Display erscheidt „und die Einheit „V".
FürkleineSpannungenbismax. 600mV wahlen Sie den Messbereich,mV
Stecken Sie die rote Messleitung in die V-Messbuchse, die schwarze Messleitung in die COM-Messbuchse.
Verbinden Sie die beiden Messspitzen parallel zum Messobjekt (Generator, Schaltung usw.).
Der Messwert wird im Display angezeigt.
Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.

Der Spannungsbereich „V/AC" weist einen Eingangswiderstand von ≥ 10 MΩ auf. Dadurch wird die Schaltung nahezu nicht belastet

11.5 LoZ-Spannungsmessung

Die LoZ-Messfunktion erhögt die Gleich- und Wechselspannungsmessung mit niedriger Impedanz (ca. 400k ). Der gingere Innewiderstand des Messgerätes reduziert die Fehlmessung von Streu- und Phantomspannungen. Der Messkreis wird jedoch stärker belastet als mit der Standard-Messfungk.

Um die LoZ-Messfunktion zu nutzen, drücken Sie während der Spannungsmessung die Taste „LoZ". Die Messimpedanz wird für die Dauer der gedrückten Taste reduziert. Wahrend der LoZ-Messfunktion ertönt ein Signalton und die Anzeige (B) leuchtet.

Im Display erscheint das Symbol „Loz" (C9).

Die LoZ-Messfungtionarf nur bis zu einer max.Spannung von 1000V eingesetzt werden.Die Dauer der LoZ-Messungist auf max. 3s zu begrenzen.

Nach der Verwendung der LoZ-Funktion ist eine Regenerationszeit von 1 Minute erforderlich.

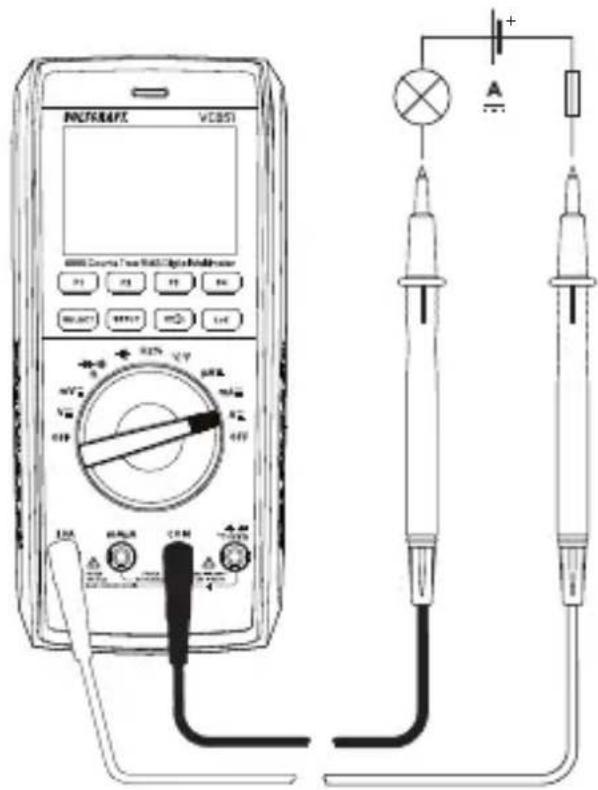

11.6 Strommessung

Überschreiben Sie auf keinen Fall die max. zulässigen Eingangsgroßen. Berühren Sie keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als 33 V ACrms oder 70 V DC anliegen können! Lebensgefahr!

Die max. zulässige Spannung im Strommesskreisarf 1000 V nicht überschreiben.

Messungen am 10A-Messeingang * dürfen nur für max. 10 Sekunden und nur im Intervall von 10 Minuten durchgeführt werden.

Beginnen Sie die Strommessung immer mit dem größten Messbereich und wechseln ggf. auf einen kleineren Messbereich. Vor dem Anschluss des Messgerätes und vor einem Messbereichswechsel immer die Schaltung stromlos schalten. Alle Strommessbereiche sind abgeschert und damit gegen Überlastung geschützt.

Messen Sie im A-Bereich auf keinen Fall Ströme über 10 A bzw. im mA/μA-Bereich Ströme über 600 mA, da sonst die Sicherungen auslösen.

Führer Sie die Strommessung sochnell als möglich durch. Dauermessungen sind zu vermeiden.

Bei einer Messbereichsüberschreitung erfolgt ein optischer und akustischer Alarm.

Zur Messung von Gleichströmen (A) gehen Sie wie folgt vor:

Schalten Sie das DMM ein und wahren die Messfunktion „10A“, mA, oder μA".

In der Tabelle sind die entsprechenden Messfunktionen und die möglichen Messbereiche ersichtlich. Wahlen Sie den Messbereich und die zugehörigen Messbuchsen.

Messfunktion Messbereich	Messbuchsen
μA <6000 μA COM + mAμA	mAμA
mA 6 mA – 600 mA COM	+ mAμA
10A 600 mA – 10 A COM	+ 10A

• Stecken Sie die rote Messleitung in die mAµA- oder 10A-Messbuchse. Die schwarze Messleitung stecken Sie in die COM-Messbuchse.

Verbinden Sie die beiden Messspitzen im stromlosen zustand in Reihe zum Messobjekt (Batterie, Schaltung usw.). Der jeweilige Stromkreis muss dazu aufgetrennt werden.

Nachdem der Anschluss erfolgt ist, gehmen Sie den Stromkreis in Betrieb. Der Messwert wird im Display angezeigt.

Schalten Sie nach Messende den Stromkreis wieder stromlos und entfern den danach die Messleitungen vom Messobjekt. Schalten Sie das DMM aus.

Zur Messung von Wechselströmen (A) gehen Sie wie folgt vor.

Schalten Sie das DMM ein und wahren die Messfunktion „10A“, mA, oder μA". Drücken Sie die Taste „SELECT“ um in den AC-Messbereich umzuschalten. Im Display erscheint „. Eine erneute Betätigung schaltet wieder zurück usw.

Schlieben Sie das Messgerät wie bei „Gleichstrommessung" beschreiben an den entsprechenden Messeingängen und der Messchaltung an und befolgen die weiteren beschriebenen Schritte.

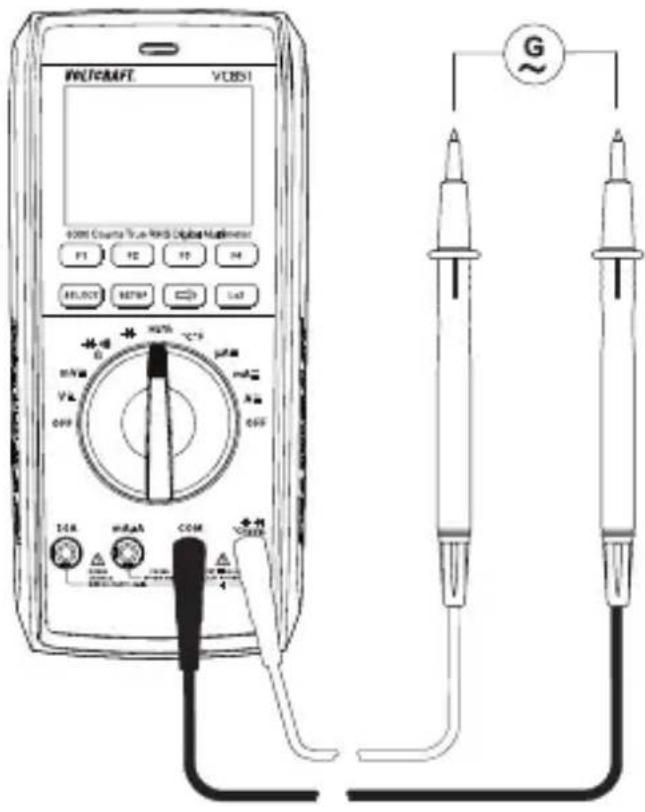

11.7 Frequenzmessung/Duty Cycle in %

Das DMM kann die Frequenz einer Signalspannung von 10 Hz - 10 MHz messen und anzeigen. Der maximale Eingangsbereich beträgt 20 Vrms. Diese Messfunktion ist nicht für Netzspannungsmessungen geeignet.itte beachten Sie die Eingangsgrößen in den technischen Daten.

Zur Messung von Frenzen gehen Sie wie folgt vor:

Schalten Sie das DMM ein und wahlen die Messfunktion „Hz". Im Display erscheint „Hz".

Steken Sie die rote Messleitung in die Hz-Messbuchse, die schwarze Messleitung in die COM-Messbuchse.

Verbinden Sie die beiden Messspitzen mit dem Messobjekt (Signalgenerator, Schaltung usw.).

Die Frequenz wird mit der entsprechenden Einheit im Hauptdisplay angezeigt. Im Subdisplay erscheint das Pulsverhältnis der positiven Halbwelle in %. Durch drücken der Taste "SELECT" kann die Anzeige "Hz/%" getauscht werden.

Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.

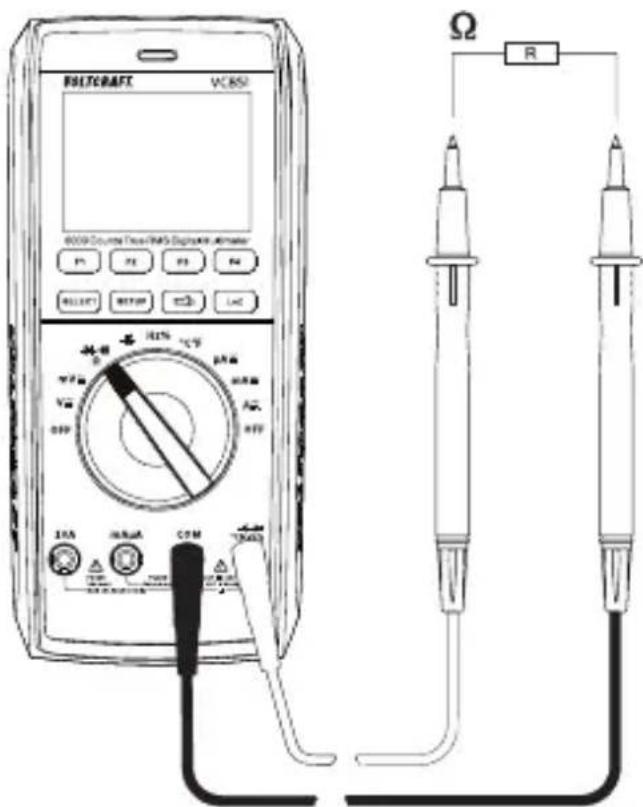

11.8 Widerstandsmessung

Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Baulemente sowie andere Messobjekte unbedingt spanningslos und entladen sind.

Zur Widersamssmessung geh. Sie wie folgt vor:

Schalten Sie das DMM ein und wahlen die Messfunktion ^
Stecken Sie die rote Messleitung in die -Messbuchse, die schwarze Messleitung in die COM-Messbuchse.
Überprüfen Sie die Messleitungen auf Durchgang, indem Sie die beiden Messspitzen verbinden. Daraufhin muss sich ein Widerstandswert von ca. 0 - 0,5 Ω einstellen (Eigenwiderstand der Messleitungen).
Bei niederohmigen Messungen <600 drucken Sie bei kurzgeschlossenen Messspitzen die Taste

F3 „REL“, um den Eigenwiderstand der Messleitungen nicht in die folgende Widenstandsmessung einfließen zu halten. Die Anzeige zeigt 0 Ω.

Verbinden Sie nun die beiden Messspitzen mit dem Messobjekt. Der Messwert wird, sofern das Messobjekt nicht hochohmig oder unterbrochen ist, im Display angezeigt. Warten Sie, bis sich die Anzeige stabilisiert hat. Bei Widerständen >1 MΩ kann dies einige Sekunden dauern.

Sobald "OL" (für Overload = Überlauf) im Display erscheint, haben Sie den Messbereich übersritten bzw. der Messkreis ist unterbrochen.

Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.

Wenn Sie eine Widerstandsmessung durchfuhren, achten Sie darauf, dass die Messpunkte, welche Sie mit den Messspitzen zum Messen berühren, frei von Schmutz, Öl, Lötlack oder ähnlichem sind. Solche Umstände können das Messergebnis verfüllschen.

Die Taste „REL“ Funktioniert nur bei einem angezeigten Messwert. Wird „OL“ dargestellt, kann diese Funktion nicht aktiviert werden.

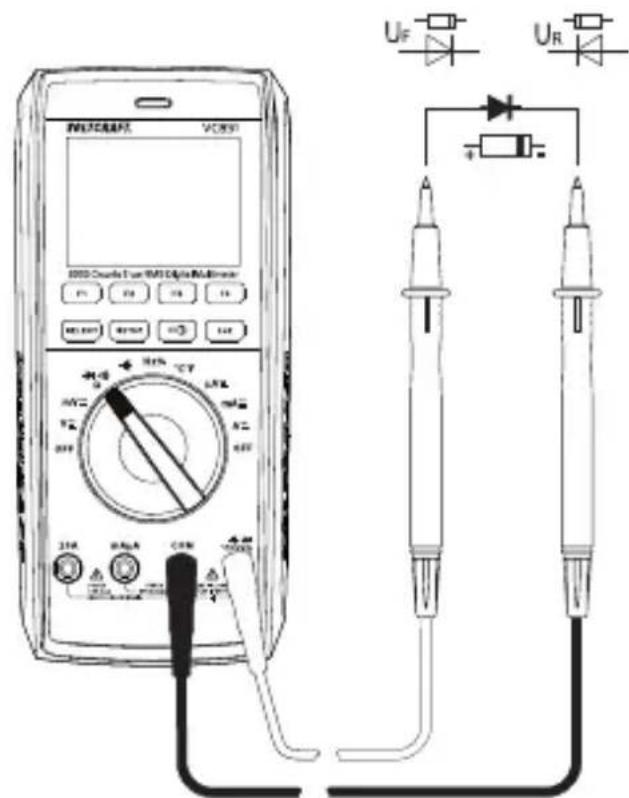

11.9 Diodentest

Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Baulemente sowie andere Messobjekte unbedingt spanningslos und entladen sind.

Schalten Sie das DMM ein und wahlen die Messfunktion
Drucken Sie 2x die Taste „SELECT" um die Messfunktion umzuschalten. Im Display erscheint das Diodensymbol und die Einheit Volt (V). Eine erneute Betatigung schaltet in die{nachste Messfunktion usw.
Stecken Sie die rote Messleitung in die -Messbuchse, die schwarze Messleitung in die COM-Messbuchse.
Überprüfen Sie die Messleitungen auf Durchgang, indem Sie die beiden Messspitzen verbinden. Da

raufhin muss sich ein Wert von ca. 0.000 V einstellen.

Verbinden Sie die beiden Messspitzen mit dem Messobjekt (Diode). Die rote Messleitung mit der Anode (+), die schwarze Messleitung mit der Kathode (-).

Im Display wird die Durchlassspannung „UF" in Volt (V) angezeigt. Ist „OL" ersichtlich, so wird die Diode in Sperrlichtung (UR) gemessen oder die Diode ist defect (Unterbrechung). Führren Sie zur Kontrolle eine gegenpolige Messung durch.

Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.

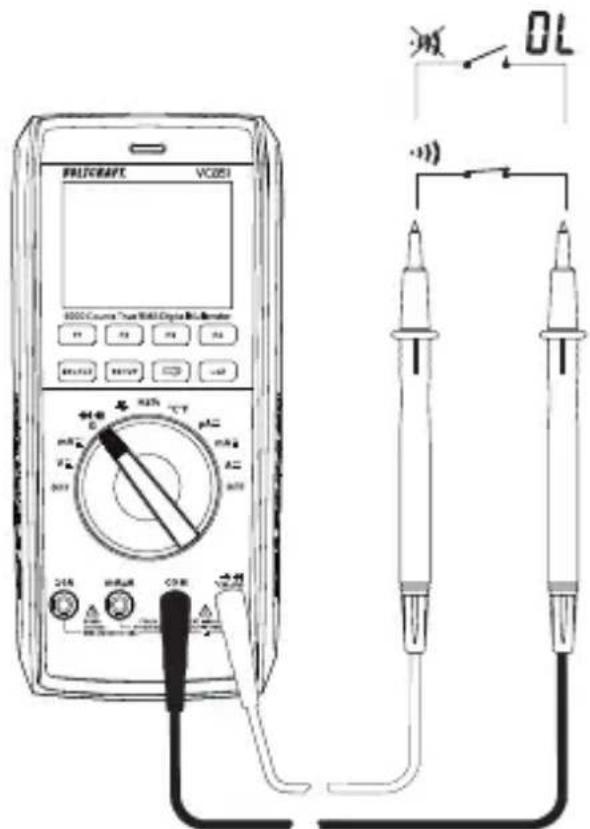

11.10 Durchgangsprüfung

Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Baulemente sowie andere Messobjekte unbedingt spanningslos und entladen sind.

Schalten Sie das DMM ein und wahlen die Messfunktion.

Drucken Sie 1x die Taste „SELECT" um die Messfunktion umzuschalten. Im Display erscheint das Symbol für Durchgangsprüfung und das Symbol für die Einheit „Ω". Eine erneute Betätigung schaltet in die{nachste Messfunktion usw.

Stecken Sie die rote Messleitung in die -Messbuchse, die schwarze Messleitung in die COM-Messbuchse.

Als Durchgang wird ein voreinstellbarer Messwert ≤ 50 erkannt und es ertont ein Piepton. Ab >50 er

folgt kein Piepton mehr. Der Messbereich reicht bis 600 Ω.

Sobald „OL" (für Overload = Überlauf) im Display erscheint, haben Sie den Messbereich übersritten bzw. der Messkreis ist unterbrochen.

Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.

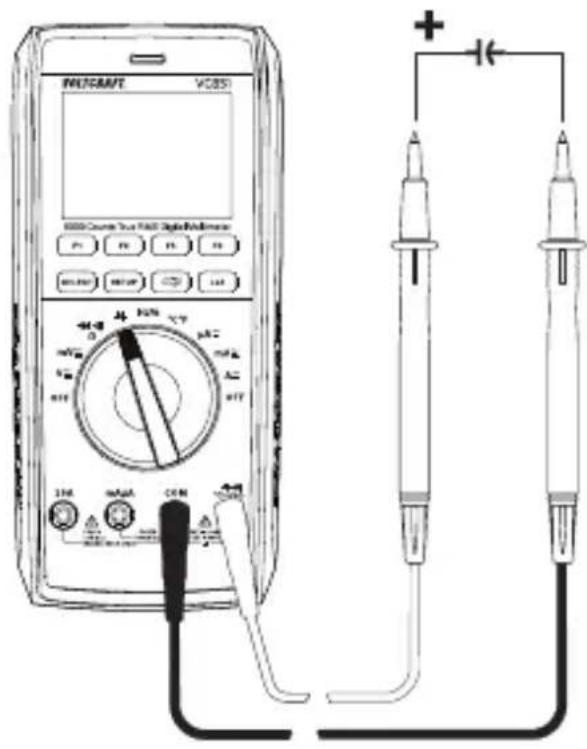

11.11 Kapazitätsmessung

Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Baulemente sowie andere Messobjekte unbedingt spanningslos und entladen sind.

Beachten Sie bei Elektrolyt-Kondensatoren unbedingt die Polarität.

Schalten Sie das DMM ein und wahlen den Messbereich
Stecken Sie die rote Messleitung in die V-Messbuchse, die schwarze Messleitung in die COM-Messbuchse.
In der Anzeige erscheint die Einheit, nF".
Verbinden Sie nun die beiden Messspitzen (rot = Pluspol/ schwarz = Minuspol) mit dem Messobjekt (Kondensator). Im Display wird nach einer kurzen Zeit die Kapazität angezeigt. Warten Sie, bis sich die Anzeige stabilisiert hat. Bei Kapazitäten >60~ F kann diese einzige Sekunden dauern.
Sobald „OL“ (für Overload = Überlauf) im Display erscheint, haben Sie den Messbereich übersritten.
Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.

Aufgrund des empfindlichen Messeingangs kann es bei „offen“ Messleitungen zu einer Wertanzeige im Display kommt. Drücken sie zur Messung von einzelnen Kapazitäten (<600 nF) die Taste „REL“. Dabei wird die Anzeige auf „0“ gesetzt. Die Autorange-Funktion wird damit jedoch deaktiviert.

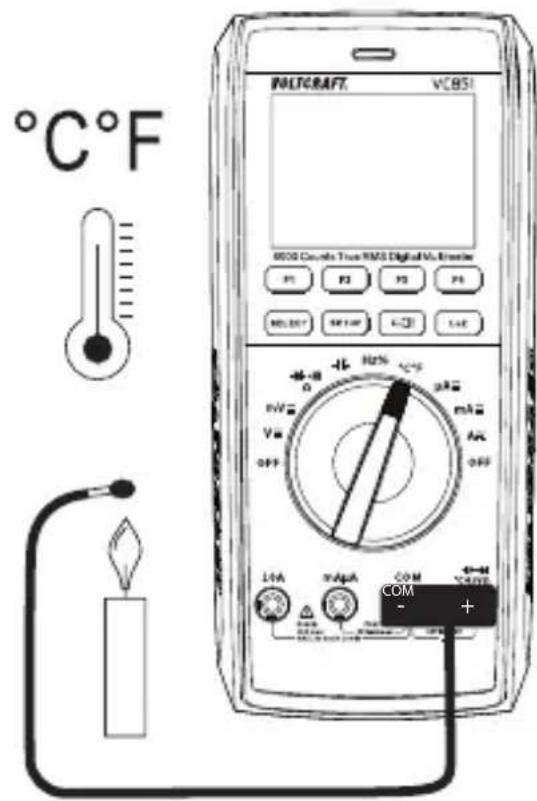

11.12 Temperaturmessung

Während der Temperaturmessungarf nur der Temperaturfuhler der zu messenden Temperatur ausgesetzt werden. Die Arbeitstemperatur des Messgerätesarf nicht über oder untersritten werden, da es sonst zu Messfehlern kommt kann.

Der Kontakt-Temperaturfuhlerarf nur an spannungsfreien Oberflächen verwendet werden.

Zur Temperaturmessung konnen alle K-Typ-Thermofühler verwendet werden. Die Temperaturen konnen in ^ C oder ^ F angezeigt werden. Der beiliegende Drahtfühler ist für den Bereich von -20 bis +230^ geeignet. Mit optionalen Fuhlern kann der gesamte Messbereich (-40 bis +1000^) verwendet werden.

Schalten Sie das DMM ein und wahlen die Messfunktion ^^^

Stecken Sie den beiliegenden Draht-Thermofühlerpolungsrichtig in die ^ C - (+) und COM- (-) Messbuchse.

In der Anzeige erscheint der Temperaturwert mit der entsprechenden Einheit.

Die Umschaltung von ^ C auf F erfolgt uber dioe Taste "SELECT".

Sobald „OL“ (für Overload = Überlauf) im Display erscheint, haben Sie den Messbereich übersritten.

Ist kein Fuhler angeschlossen, wird die Geratetemperatur über den internen Fuhler angezeigt.

Entfernen Sie nach Messende den Führer vom Messobjekt und schalten Sie das DMM aus.

12 Zusatzfunktionen

Über die Funktionstasten (F1 - F4) können verschiedene Zusammenfunktionen aktiviert werden. Bei jedem Tastendruck wird ein akustischer Signalton zur Bestätigung abgegeben. In einigen Messfunktionen sind manche Zusammenfunktionen nicht verfügbar. Diese werden dann dunkelgrau dargestellt und können nicht aktiviert werden.

12.1 RANGE

Die RANGE-Taste ermöglicht die manuelle Einstellung eines festgelegten Messbereiches. Die Auto-Range-Funktion wird darauf deaktiviert. Jedes Drücken der Taste schaltet einen Messbereich weiter. Um die AUTO-Funktion zu reactivieren, halten Sie die Tastesca. 1 s gedrückt. Es erfolgt ein Piepton und die Anzeige "AUTO" wird im Display angezeigt.

12.2 MAX/MIN-Funktion

Die MAX/MIN-Funktion erhögt die kurzfristige Messwertspeicherung einer Messreihe. Es wird jeweils der ausgewählte Bereich (MAX oder MIN) festgehalten und angezeigt. Jedes Drücken schaltet die Funktion um. Um die MAX/MIN-Funktion zu reaktivieren, halten Sie die Taste ca. 1 s gedrückt. Es erfolgt ein Piepton und die Anzeige "AUTO" wird im Display angezeigt.

12.3 REL-Funktion

Die REL-Funktion erhögt eine Bezugswertmessung um evtl. Leitungsverluste wie z.B. bei Widerstandsmessungen zu vermeiden. Hierzu wird der momentane Anzeigewert auf Null gesetzt. Ein neuer Bezugswert wurde eingestellt.

Um diese Funktion zu aktivieren, drücken Sie die Taste „REL". Im Display erscheint „ “ und die Messanzeige wird auf Null gesetzt. Die automatische Messbereichswahl wird damit deaktiviert.

Um diese Funktion abzuschalten, wechseln Sie die Messfunktion oder halten die Taste erneut für ca. 1 s gedrückt.

Die REL-Funktion ist nicht aktiv in der Messfunktion "Durchgangsprüfung".

Die Taste „REL“ Funktioniert nur bei einem angezeigten Messwert. Wird „OL“ dargestellt, kann diese Funktion nicht aktiviert werden.

12.4 HOLD-Funktion

Die Hold-Funktion hält den momentan dargestellen Messwert in der Anzeige fest, um diesen in Ruhe ablesen oder protokollieren zu konnen.

Stellen Sie bei der Überprüfung von spannungsführenden Leitern whisper, dass diese Funktion bei Testbeginn deaktiviert ist. Es wird sonst ein falsches Messergebnis vorgetäuscht!

Zum Einsatz der Hold-Funktion drücken Sie kurz die Taste „HOLD“, ein Signalton bestätigt diese Aktion und es wird „HOLD" im Display angezeigt.

Um die Hold-Funktion abzuschalten, drücken Sie die Taste „HOLD“ erneut oder wechseln Sie die Messfunktion.

12.5 Auto-Power-Off-Funktion

Das DMM schaltet nach einer voreinstellbaren Zeit automatisch ab, wenn keine Taste oder der Drehschalter betätig wurde. Diese Funktion schützt und schon die Batterie und verlangert die Betriebszeit. Die aktive Funktion wird durch das Zeitsymbol im Display links oben angezeigt.

Das DMM gibt ca. 1 Minute vor dem Abschalten einen kurzen Piepton ab. Das Abschalten wird mit einem langen Piepton signalisiert. Diese Abschaltsequenz kann durch die Betätigung einer beliebigen Taste oder des Drehschalters unterbrochen werden.

Um das DMM nach einer automatischen Abschaltung wieder einzuschalten betäti- gen Sie den Drehschalter über die Position "OFF" oder drücken die Taste ,SELECT". Die automatische Abschaltung kann über die Setup-Funktion eingestellt und manuell deaktiviert werden.

12.6 SELECT-Funktion

Mehrere Messfunktionen sind mit Unterfunktionen belegt. Die Unterfunktionen sind im Drehbereich grau markiert. Um diese anzuwahlen drücken Sie die Taste „SE-LECT". Jedes Drücken schaltet eine Unterfunktion weiter.

12.7 SETUP-Funktion

Über das Setup-Menü können diverse Systemeinstellungen nach ihren Bedürfnissen eingestellt werden. Durch Drücken der Taste “SETUP” gelangen Sie in das Einstellmenü. Die Funktionstaten “F1” und “F2” dienen hierbei als Navigationstanten. Die Menüpunkte können ausgewählten werden.

Mit den Funktionstasten "F3" und "F4" können die Werte geändert werden. Um das Setup-MENU zu verlassen, drücken Sie die Taste "SETUP".

Brightness Displaybeleuchtung

Sound Tastentone

Color Mode Anzeigeschema (Hell/Dunkel)

Auto Power Off Automatische Abschaltung (Always ON = deaktiviert)

Key Light Positionsbeleuchtung am Drehschalter

Torch Time Abschaltzeit der Taschenlampe (Always ON = deaktiviert)

Factory Reset Auf Werkseinstellungen zurücksetzen

Device Info Anzeige der Systeminformationen

12.8 Taschenlampen-Funktion

Das DMM hat zwei weitere LED-Beleuchtungen integriert. Diese können als Taschen-lampen genutzt werden.

Um die Taschenlampenfungtion zu aktivieren, drücken Sie die Taste mit dem Taschenlampensymbol. Die Funktionstasten "F1" bis F4" sind nun mit Funktionen für den Lampenbetrieb belegt.

F1 TORCH aktiviert die Lampenfungktion.
F2 FRONT aktiviert die LED an der Stirnseite
F3 BACK aktiviert die LED an der Rückseite
F4 EXIT Beendet das Lampenmenü

13 Fehlerbehebung

Fehler Grund Abhilfe
Das Multimeter Funktioniert nicht.	Sind die Batterien verbraucht?	Kontrollieren Sie den Zu-stand. Batteriewechsel.
Keine Messwert-Änderung.	Ist eine falsche Mess-funktion aktiv (AC/DC)?	Kontrollieren Sie die Anzeige (AC/DC) und schalten die Funktion ggf. um.
	Wurden die falschen Messbuchsen ver-wendet?	Kontrollieren Sie die Buchsenbelegung bzw. den korrekten Sitz der Messleitungen.
	Ist die Hold-Funktion aktiviert?	Deaktivieren Sie die Hold-Funktion.
Keine Messung im 10A-Messbereich möglich	Ist die Sicherung im 10A-Messbereich defekt?	Kontrollieren Sie die 10 A-Sicherung
Keine Messung im mA/μA-Messbereich möglich	Ist die Sicherung im mAμA-Messbereich defekt?	Kontrollieren Sie die 600 mA-Sicherung

14 Reinigung und Pflege

Wichtig:

• Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungslakhohl oder andere chemische Lösungsmittel. Diese können zu Schäden am Gehäuse und zu Fehlfunktionen des Produkts führen.
  -Tauchen Sie das Produkt nicht in Wasser.

14.1 Allgemein

Um die Genauigkeit des Multimeters über einen längeren Zeitraum zu gewährleisten, sollte es jährlich einmal kalibriert werden.

Das Messgerät ist bis auf eine gelegentliche Reinigung, sowie den Batterie- und den Sicherungswechsel absolut wartungsfrei.

Den Sicherungs- und Batteriewechsel finden Sie im Anschluss.

Überprüfen Sie regelmäßige die technische Sicherheit des Gerätes und der Messleitungen z.B. auf Beschädigung des Gehäuses oder Quetschung usw.

14.2 Reinigung

Bevor Sie das Gerät reinigen beachten Sie unbedingt folgende Sicherheitshinweise:

Beim Öffnen von Abdeckungen oder Entfernen von Teilen, außer wenn dies von Hand möglich ist, konnen spannungsführende Teile freigelegt werden.

Vor einer Reinigung oder Instandsetzung mussen die angeschlossenen Leitungen vom Messgerät und von allen Messobjekten getrennt werden. Schalten Sie das DMM aus.

Verwenden Sie zur Reinigung keine scheuernden Reinigungsmittel, Benzine, Alkohole oder ähnliches. Dadurch wird die Oberfläche des Messgerätes angegriffen. Außen dem sind die Dämpfe gesundheitsschädlich und explosiv. Verwenden Sie zur Reinigung auch keine scharfkantigen Werkzeuge, Schraubendreher oder Metallbürsten o.a.

Zur Reinigung des Gerätes bzw. des Displays und der Messleitungen fühmen Sie ein sauberes, fusselfreies, antistatisches und leicht feuchtes Reinigungstuch. Lassen Sie das Gerät komplett abtrocknen, bevor Sie es für den{nachsten Messeinsatz verwenden.

14.3 Batterie- und Sicherungsfach öffnen

Ein Sicherungs- und Batteriewechsel ist aus Sicherheitsgründen nur möglich, wenn alle Messleitungen vom Messgerät entfernt wurden. Das Batterie- und Sicherungsfach (I) lassst sich bei eingesteckten Messleitungen nicht öffnen.

Zusätzlich werden beim Offnen alle Messbuchsen mechanisch verriegelt, um das nachträgliche Einsteinen der Messleitungen bei geöffnetem Gehäuse zu verhindern. Die Verriegelung wird automatisch aufgehoben, wenn das Batterie- und Sicherungsfach wieder verschlossen ist.

Das Gehäusedesign{lssst selbst bei geöffnetem Batterie- und Sicherungsfach nur den Zugriff auf Batterie und Sicherungen zu. Das Gehäuse muss nicht komplette geöffnet und zerlegt werden.

These Maßnahmen erhöhen die Sicherheit und Bedienungsfreundlichkeit für den Anwender.

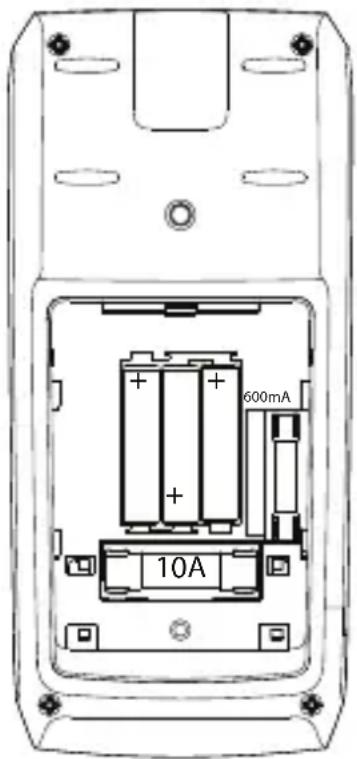

Zum Öffnen gehen Sie wie folgt vor:

Entfernen Sie alle Messleitungen vom Messgerät und schalten es aus.
Klappen Sie den rückseitigen Aufstellbügel auf.
Lösen und entfern den Sie die rückseite Schraube vom Batteriefach (I).
Schieben Sie den Deckel des Batterie- und Sicherungsfachs (P) nach oben und haben Sieihn vom Messgerät. Der Deckel lasst sich nur abnehmer, wenn alle Messleitungen vom Messgerät entfernt wurden.
Die Sicherungen und das Batteriefach sind jetzt zugänglich.
Verschlieben Sie das Gehäuse in umgekehrter Reihenfolge und verschrauben Sie das Batterie- und Sicherungsfach.
Das Messgerät ist wieder einsatzbereit.

14.4 Sicherungswechsel

Die beiden Stromeingänge sind mit keramischen Hochleistungssicherungen abgesichert. Ist keine Messung in thisem Bereich mehr möglich, muss die Sicherung ausgewechselt werden.

Zum Auswechseln gehen Sie wie folgt vor:

Trennen Sie die angeschlossenen Messleitungen vom Messkreis und von ihrer Messgerät. Schalten Sie das DMM aus.
Öffnen Sie das Gehäuse wie im Kapitel „Messgerät öffnen" beschreiben.
Ersetzen Sie die defekte Sicherung gegen eine neue des selbst Typs und Nennstromstände. Die Sicherungen haben folgende Werte:
Keramik Superfliq 10 A/1000 V, 10 kA Trennvermögen
Abmessungen 37mm× 10mm
Keramik Superfli 600 mA/1000 V, 6FA
Abmessungen 32mm× 6,4mm
Verschlieben Sie das Gehäuse wieder sorgfältig.

Die Verwendung geflickter Sicherungen oder das Überbrücken des Sicherungshalters ist aus Sicherheitsgründen nicht zulässig. Dies kann zum Brand oder zur Lichtbogenexplosion führen. Betreiben Sie das Messgerät auf keinen Fall im geöffneten Zustand.

14.5 Einsetzen und Wechseln der Batterie

Zum Betrieb des Messgerätes werden drei Microbatterien (AAA) bereitsigt. Bei Erstinbetriebnahme oder wenn das Batteriesymbol im Display leer erscheint, müssen drei neue, volle Batterien eingesetzt werden.

Zum Einsetzen/Wechseln gehen Sie wie folgt vor:

Trennen Sie das Messgerät und die angeschlossenen Messleitungen von allen Messkreisen. Entfernen Sie alle Messleitungen von Ihr Messgerät. Schalten Sie das DMM aus.
Öffnen Sie das Gehäuse wie im Kapitel „Batterie- und Sicherungsfach öffnen" beschrieben.

Ersetzen Sie die verbrauchten Batterien gegen neue des selbst Typs. Setzen Sie die neuen Batterien polungsrichtig in das Batteriefach. Achten Sie auf die Polaritätsangaben im Batteriefach.

Verschlieben Sie das Gehäuse wieder sorgfältig.

Betreiben Sie das Messgerät auf keinen Fall im geöffneten Zustand. !LEBENSGEFAHR!

Lassen Sie keine verbrauchten Batterien im Messgerät, da selbst auslaufgeschützte Batterien korrodieren konnen und dadurch Chemikalien freigesetzt werden konnen, welche ihrer Gesundheit schaden bzw. das Gerät zerstären.

Lassen Sie keine Batterien achtlos herumliegen. Diese konnten von Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens(sofort einen Arzt auf.

Entfernen Sie die Batterien bei längerer Nichtbenutzung aus dem Gerät, um ein Auslaufen zu verhindern.

Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verzütungen verursachen. Benutzen Sie deshalb in thisem Fall geeignete Schutzhandschuhe.

Achten Sie darauf, dass Batterien nicht kurzgeschlossen werden. Werfen Sie keine Batterien ins Feuer.

Batterien dürfen nicht aufgeladen oder zerlegt werden. Es besteht Explosionsgefahr.

Passende Alkaline Batterien erhalten Sie unter folgender Bestellnummer:

Best.-Nr. 65 22 78 (Bitte 3x bestellen).

Verwenden Sie nur Alkaline Batterien, da diese leistungsstark und langlebig sind.

15 Entsorgung

15.1 Produkt

Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesen Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass these Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist. Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflichtet, Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden konnen, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen.

Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Conrad stellt Ohnen folgende kostenlose Rückgabemöglichkeiten zur Verfugung (weitere Informationen auf unserer Internet-Section):

in unseren Conrad-Filialen
in den von Conrad geschaffenen Sammelstellen
in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern und Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen

Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der Endnutzer verantwortlich.

Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altgeräte-Rückgabe und das Altgeräte-Recycling gelten.

15.2 Batterien/Akkus

Entnahmen Sie elev. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt. Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien/Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt.

Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Batterien/Akkus z.B. unter dem links abgebildeten Mülltonnen-Symbol).

Ohre verbrauchten Batterien/Akkus konnen Sie unentgeltlich bei den Sammelstellen ihrer Gemeinde, unseren Filialen oder überall Dort abgeben, wo Batterien/Akkus verkauft werden. Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten ihren Beitrag zum Umweltschutz.

Vor der Entsorgung sind offen liegende Kontakte von Batterien/Akkus vollständig mit einem Stück Klebeband zu verdecken, um Kurzschlüsse zu verhindern. Auch wenn Batterien/Akkus leer sind, kann die enthaltene Rest-Energie bei einem Kurzschluss gefährlich werden (Aufplatzzen, starke Erhitzung, Brand, Explosion)..

16 Technische Daten

16.1 Stromversorgung

Betriebsspannung. 3 Micro-Batterien (3x 1,5 V, Typ AAA)

16.2 Umgebungsbedingungen

Betriebstemperatur 0 bis +40 °C

Betriebsluftfeuchtigkeit ≤80 % rF (nicht-kondensierend)

Lagertemperatur. -10 bis +60^

Lagerluftfeuchtigkeit ≤80 % rF (nicht-kondensierend)

Betriebshöhe max. 2000 m über NN

Andere

Abmessungen. (L × B × H) 200 × 91 × 43 ~mm

Gewicht. 430 g

16.3 Gerät

Anzeige. 6000 Counts (Zeichen), TFT

Messrate. ca. 3 Messungen/Sekunde

Messverfahren AC. True RMS, AC-gekoppelt

Messeitungslange.. je ca. 120 cm

Messimpedanz. ≥ 10M /10 pF (V-Bereich)

Messbuchsen-Abstand 19 mm (COM-V)

Automatische Abschaltung 5, 10, 15, 30 Minuten, deaktivierbar

Messkategorie...CAT III 1000 V, CAT IV 600 V

Verschmutzungsgrad 2

Sicherheit gemäß EN61010-1

16.4 Messtoleranzen

Angabe der Genauigkeit in ± (% der Ablesung + Anzeigefehler in Counts (= Anzahl der kleinsten Stellen)). Die Genauigkeit gilt ein Jahr lang bei einer Temperatur von +23^ ( ± 5^ ), bei einer rel. Luftfeuchtigkeit vonkleiner als 80% , nicht kondensierend. Außerhalb these Temperaturbereiches gilt ein Temperaturkoeffizient: +0,1× (spezifizierte Genauigkeit)/ 1^ .

Die Messung kann beeinträchtigt werden wenn das Gerät innerhalb einer hochfrequennten, elektromagnetischen Feldstarke betrieben wird.

Gleichspannung V/DC

Bereich Auflösung	Genauigkeit
60,00 mV* 0,01 mV ±(0,5% + 10)
600,0 mV* 0,1 mV ±(0,5% + 5)
6,000 V 0,001 V ±(0,5% + 5)
60,00 V 0,01 V ±(0,5% + 5)
600,0 V 0,1 V ±(0,5% + 5)
1000 V 1 V ±(0,8% + 5)
*nur über die Messfunktion „mV“ verfügbarSpezifizierter Messbereich: 5 - 100 % des MessbereichsÜberlastschutz 1000 V; Impedanz: 10 MΩBei kurzgeschlossenem Messeingang ist eine Anzeige von ≤10 Counts möglich.Die LoZ-Niedrigimpedanzmessung ist nicht spezifiziert.

Wechselspannung V/AC

Bereich Auflösung Genaigung
600,0 mV* 0,1 mV ±(1,0% + 10)
6,000 V 0,001 V ±(0,8% + 8)
60,00 V 0,01 V ±(0,8% + 5)
600,0 V 0,1 V ±(0,8% + 5)
1000 V 1 V ±(1,0% + 5)
*nur über die Messfunktion „mV“ verfügbarSpezifizierter Messbereich: 5 - 100 % des MessbereichsFrequenzbereich 45 Hz - 1 kHz; Überlastschutz 1000 V; Impedanz: 10 MΩDie Frequenz zeigt 20 - 100 % des Messbereichs an.Bei kurzgeschlossenem Messeingang ist eine Anzeige von 10 Counts möglichTrueRMS Scheitelwert (Crest Factor (CF)) 6 V bis 600 V600mV Messbereich wird nicht unterstützt (CF≤3)Die LoZ-Niedrigimpedanzmessung ist nicht spezifiziert.
TrueRMS Scheitelwert für Nicht-Sinusförmige Signale zzgl. Toleranzaufschlag:CF >1,0 - 2,0 + 3%CF >2,0 - 2,5 + 5%CF >2,5 - 3,0 + 7%

Gleichstrom A/DC

Bereich Auflösung Genaigung
600,0 μA 0,1 μA ±(0,8% + 8)
6000 μA 1 μA ±(0,8% + 5)
60,00 mA 0,01 mA ±(0,8% + 8)
600,0 mA 0,1 mA ±(0,8% + 5)
6,000 A 0,001 A ±(1,5% + 8)
10,00 A 0,01 A ±(1,5% + 8)
Überlastschutz: Sicherung Sicherungen: μA/mA = Keramische Hochleistungssicherung 400mA 1000V 10 A = Keramische Hochleistungssicherung F10AH1000V Messdauer 10 A-Eingang: 10 s mit Messpause 10 Minuten

Wechselstrom A/AC

Bereich Auflösung Genauiigkeit
600,0 μA 0,1 μA ±(1,0% + 5)
6000 μA 1 μA ±(1,0% + 5)
60,00 mA 0,01 mA ±(1,0% + 5)
600,0 mA 0,1 mA ±(1,0% + 5)
6,000 A 0,001 A ±(1,5% + 10)
10,00 A 0,01 A ±(1,5% + 10)
Überlastschutz: SicherungSpezifizierter Messbereich: 5 - 100 % des MessbereichsFrequenzbereich 45 Hz - 1 kHz; Überlastschutz 1000 V; Impedanz: 10 MΩDie Frequenz zeigt 20 - 100 % des Messbereichs an.Sicherungen: μA/mA = Keramische Hochleistungssicherung F600mAh1000V10 A = Keramische Hochleistungssicherung F10AH1000VMessdauer 10 A-Eingang: 10 s mit Messpause 10 Minuten
TrueRMS Scheitelwert (Crest Factor (CF)) ≤3 CF über den gesamten BereichTrueRMS Scheitelwert für Nicht-Sinusförmige Signale zzgl. Toleranzaufschlag:CF >1,0 - 2,0 + 3%CF >2,0 - 2,5 + 5%CF >2,5 - 3,0 + 7%

Wunderstand

Bereich Auflösung Genaugaigkeit
600,0 Ω* 0,1 Ω ±(0,8% + 5)
6,000 kΩ* 0,001 kΩ ±(0,8% + 5)
60,00 kΩ 0,01 kΩ ±(0,8% + 5)
600,0 kΩ 0,1 kΩ ±(0,8% + 5)
6,000 MΩ 0,001 MΩ ±(1,0% + 5)
60,00 MΩ 0,01 MΩ ±(2,0% + 5)
Überlastschutz 1000 V Messspannung: ca. 1 V, Messstrom ca. 0,5 mA *Genauigkeit für Messbereich ≤600 Ω nach Abzug des Messleitungsstand- des über REL-Funktion

Kapazität

Bereich Auflösung Genaugkeit
60,00 nF* 0,01 nF ±(3,0% + 5)
600,0 nF* 0,1 nF	±(3,0% + 5)
6,000 μF* 0,001 μF	±(3,0% + 5)
60,00 μF 0,01 μF	±(3,0% + 5)
600,0 μF 0,1 μF	±(3,0% + 5)
6,000 μF 1 μF	±(4,0% + 10)
60,00 mF	0,01 mF	±(4,0% + 10)
Überlastschutz 1000 V*Genauigkeit für Messbereich ≤ 600 nF nur gültig mit angewendeter REL-Funktion

Frequenz „Hz“ (elektronisch)

Bereich Auflösung Genauiigkeit
60,00 Hz 0,01 Hz
600,0 Hz 0,1 Hz
6,000 kHz 0,001 kHz
60,00 kHz 0,01 kHz
600,0 kHz 0,1 kHz
6,000 MHz 0,001 MHz
10,00 MHz 0,01 MHz
Signalpegel (ohne Gleichspannungsanteil):
≤100 kHz: 0,4 - 20 Vrms
>100 kHz - <1 MHz: 0,4 - 20 Vrms
≥1 MHz - <5 MHz: 0,5 - 20 Vrms
≥5 MHz - 10 MHz: 0,9 - 20 Vrms
Überlastschutz 1000 V
Duty Cycle: 0,1 - 99,9 %, nicht spezifiziert

Diodentest

Prüfspannung Auflösung
Ca. 3,0 V/DC 0,001 V
Überlastschutz: 1000 V; Prüfstrom: 1,5 mA typ.

Akust. Durchgangsprüfer

Messbereich Auflösung
600,0 Ω 0,1 Ω
Ansprechschwelle: ≤50 Ω Dauerton; >50 Ω kein Ton Überlastschutz: 1000 V Prüfspannung ca. 1 V Prüfstrom 0,5 mA

Temperatur

Bereich Auflösung Genaugkeit*
-40 bis <+40 °C 1 °C ±(2,5% + 5)
+40 bis <+100 °C 1 °C ±(1,0% + 3)
+100 bis +1000 °C 1 °C ±(1,0% + 3)
-40 bis <+32 °F 1 °F ±(4,0% + 8)
+32 bis <+210 °F 1 °F ±(2,0% + 8)
+210 bis +1832 °F 1 °F ±(5,0% + 8)
Überlastschutz 1000 V *zzgl. Toleranz des Temperaturfuhlers

Überschreiben Sie auf keinen Fall die max. zulässigen Eingangsgroßen. Berühren Sie keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als 33 V/ACrms oder 70 V/DC anliegen können! Lebensgefahr!

1 Table of contents

2 Introduction 49
3 Intended use 50
4 Product overview 52
5 Delivery content 54
6 Latest product information 54
7 Explanation of symbols 54
8 Safety information. 55

Suisse: www.conrad.ch

16 Technische gegevens 171

16 Technische gegevens:

Frequentie "Hz" (elektronisch)

Bereik Resolutie Nauwkeurigheid
60,00 Hz 0,01 Hz
600,0 Hz 0,1 Hz
6,000 kHz 0,001 kHz
60,00 kHz 0,01 kHz
600,0 kHz 0,1 kHz
6,000 MHz 0,001 MHz
10,00 MHz 0,01 MHz
Signaalniveau (zonder gelijkspanningsaandeel): ≤100 kHz: 0,4 - 20 Vrms >100 kHz - <1 MHz: 0,4 - 20 Vrms ≥1 MHz - <5 MHz: 0,5 - 20 Vrms ≥5 MHz - 10 MHz: 0,9 - 20 Vrms Beveiligung gegen overbelasting 1000 V Duty Cycle: 0,1 - 99,9 %, nicht gespecificerd

Diodetest

Testspanning Resolutie
ca. 3,0 V/DC 0,001 V
Overbelastingsbeveiliging: 1000 V; teststroom: 1,5 mA type.

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
