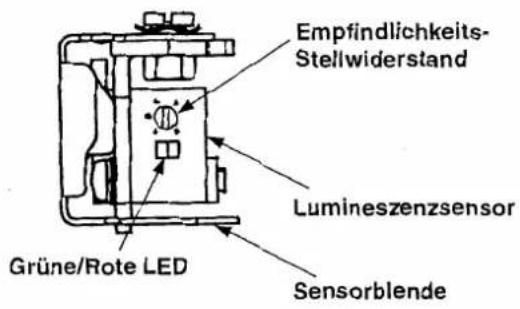

| Sensor | Lumineszenzsensor mit Reflektorfolie zur Erkennung des Stoffendes |
| Wartung | Austausch der Reflektorfolie, des feststehenden Messers, Einstellung des Zwischenhakens |
| Sicherheit | Automatischer Stopp in oberer oder unterer Nadelposition, Parametersperre |
| Pneumatik | Elektromagnetventile für Nähfußheber, Spannungsentlastung, Steuerung des Zwischenhakens (LB-4) |
| Naht einstellungen | Anzahl der Stiche mit entlasteter Spannung (Anfang/Ende), Kettenstiche, Kettengeschwindigkeit, Sanftanlauf |
| Abmessungen (ca.) | Ca. 300 x 200 x 150 mm (nur Vorrichtung) |
| Gewicht (ca.) | Ca. 2 kg |
Häufig gestellte Fragen - LB4 JUKI
Benutzerfragen zu LB4 JUKI
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Nähmaschine kostenlos im PDF-Format! Finden Sie Ihr Handbuch LB4 - JUKI und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. LB4 von der Marke JUKI.
BEDIENUNGSANLEITUNG LB4 JUKI
Diese Betriebsanleitung ist für die Vorrichtungen LB-3 und LB-4 vorgesehen.
Lesen Sie vor der Inbetriebnahme der Maschine die Anweisungen unter "WICHTIGE SICHERHEITSVORSCHRIFTEN" in der Betriebsanleitung der Maschine der Serie MO-6000 △ durch, um sich mit ihnen vertraut zu machen, wenn diese Vorrichtung an der Maschine der Serie MO-6000 △ angebracht wird. Nehmen Sie bei der Installation oder Vorbereitung dieser Vorrichtung neben dieser Betriebsanleitung auch auf das entsprechende Teileblatt sowie die Bedienungsanleitungen der Modelie SC-380 und SY-35 Bezug.
| Lärm | Der arbeitsplatzbezogene Geräuschpegel bei einer Nähgeschwindigkeit von n = 6,000 min ^-1 : L_PA ≦ 84 dB(A)Geräuschmessung nach DIN 45635-48-A-1. |
INHALT
I. EINSTELLUNG DES STEUERGERÄTES (SC-380) 1
- Einstellung des Nähmaschinenmodells .... 1
- Einstellverfahren der auf den Kettelfaden-Einrollmechanismus bezogenen Funktionen.... 3
- Liste der auf den Kettelfaden-Einrollmechanismus bezogenen Funktionseinstellungen ... 5
- Umschaltung der Betriebsart (Umschaltung von der Normalbetriebsart auf die jeweilige Betriebsart) ....7
- Einstellung und Anzeige unter der Normalbetriebsart des SC-380......8
II. INSTALLATION DER DRUCKLUFTKOMPONENTEN 9
- Installieren des Luftdruckreglers 9
- Installieren des Magnetventils 10
III. INSTALLATION VON TEILEN AM NÄHMASCHINENKOPF ...... 12
- Installieren der Fadenspannungs-Kompletteinheit (Fadenfreigabeeinheit) 12
- Installieren der Nähfußlüftungseinheit .... 13
IV. EINRICHTUNG 15
- Installieren des Maschinenkopfes 15

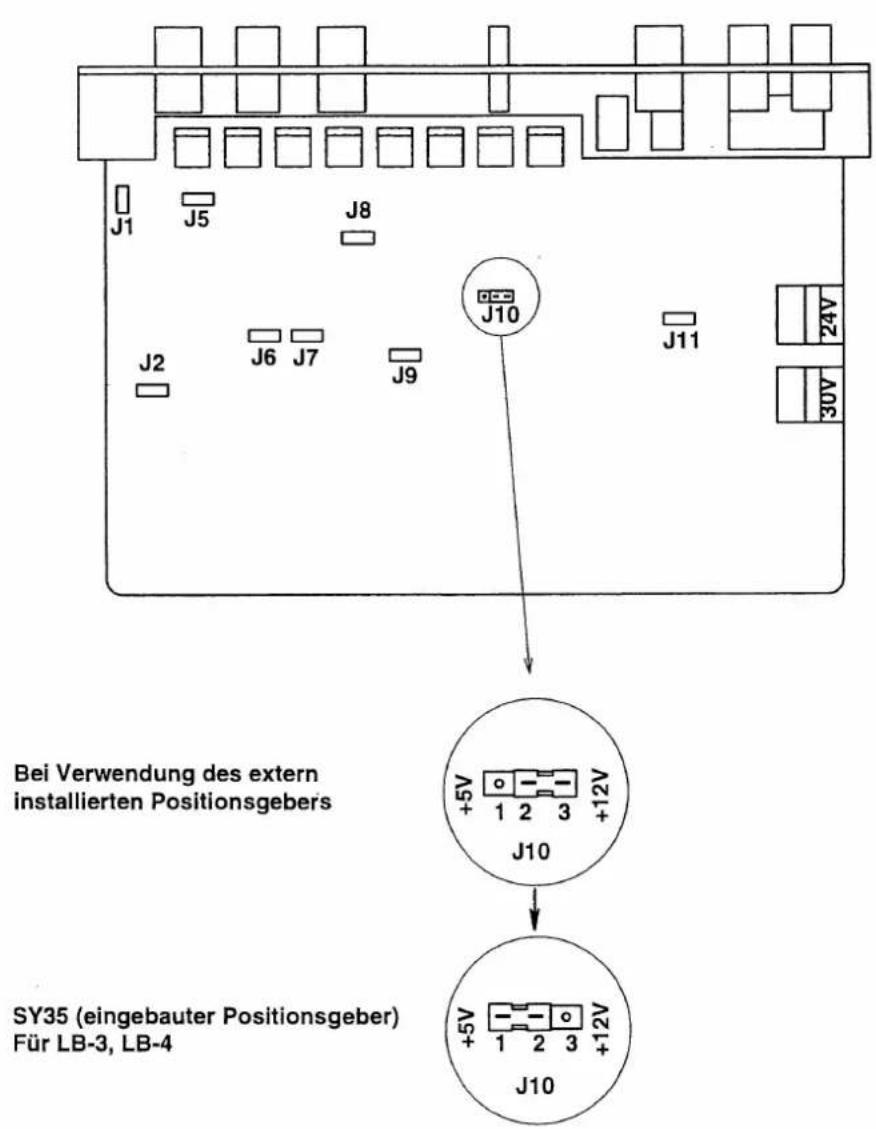

- Einstellen des Positionsgebers 16

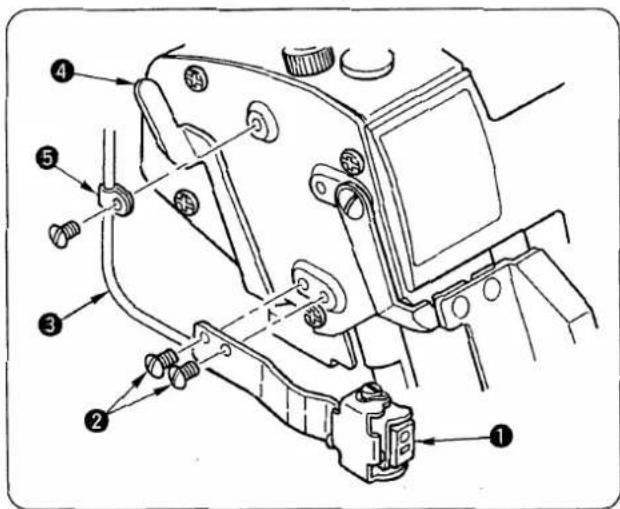

- Installieren des Stoffkantensensors .... 18

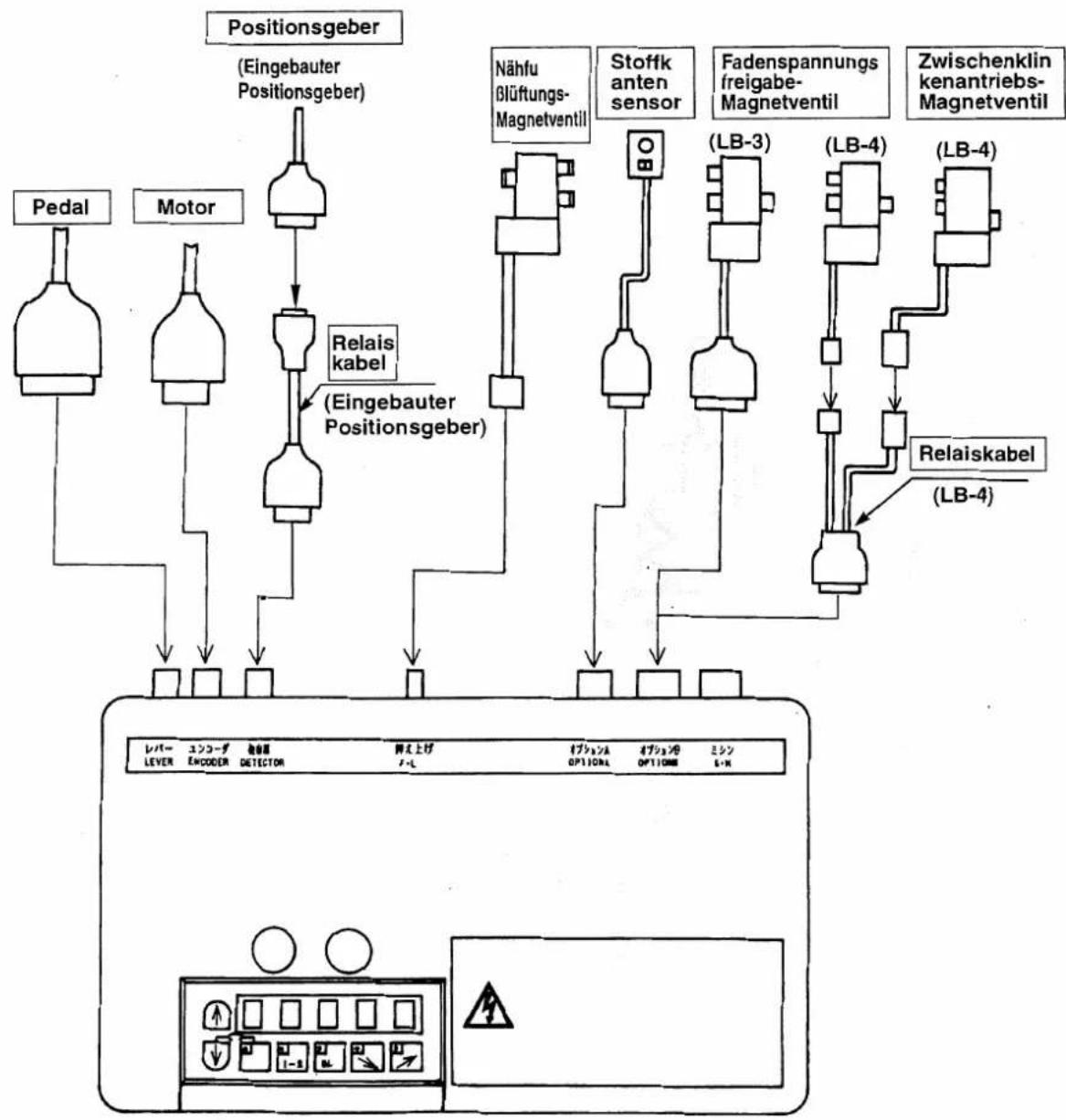

- Anschluss an den Steckverbinder des SC-380 20
- Druckluft-Verschlauchung 21
V. BEDIENUNGSVERFAHREN 24

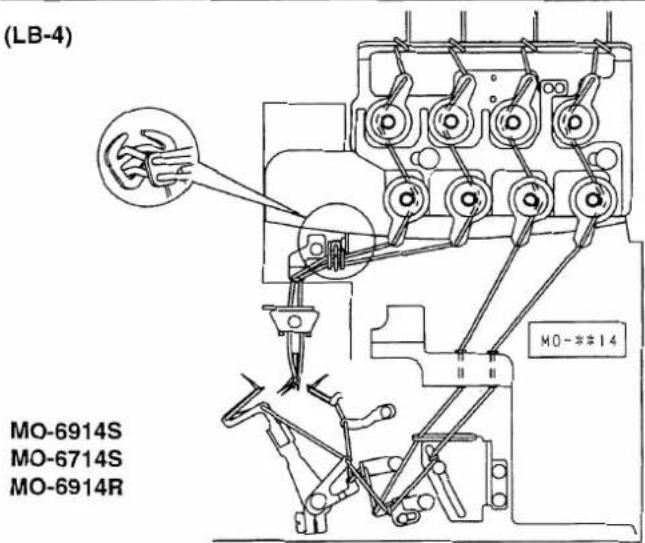

- Einfädeln 24

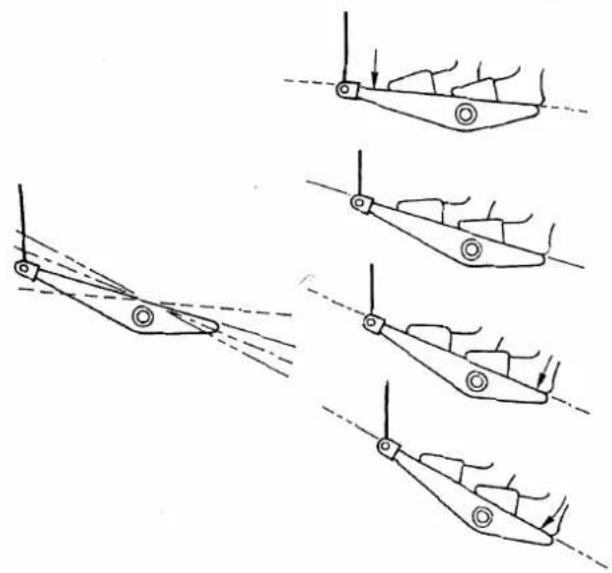

- Pedalbedienung 25
- Umschaltung von Kettelfaden-Einrollen und Übersteppen (Sensorblende) ...... 26
- Nähbetrieb mit Kettelfaden-Einrollen 26

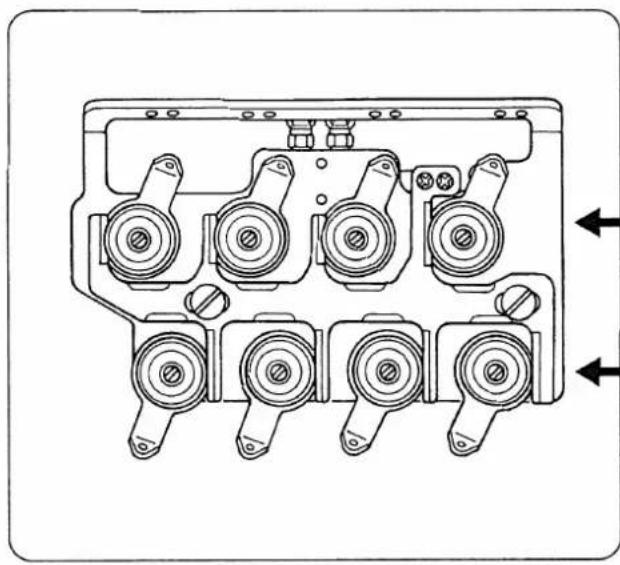

- Einstellen des Nähbetriebs 28
- Einstellen der Kettelfaden-Einrollvorrichtung 29
VI. WARTUNG 30
- Auswechseln des Stoffkantensensor-Reflexionsaufklebers 30
- Auswechseln des Gegenmessers .... 30

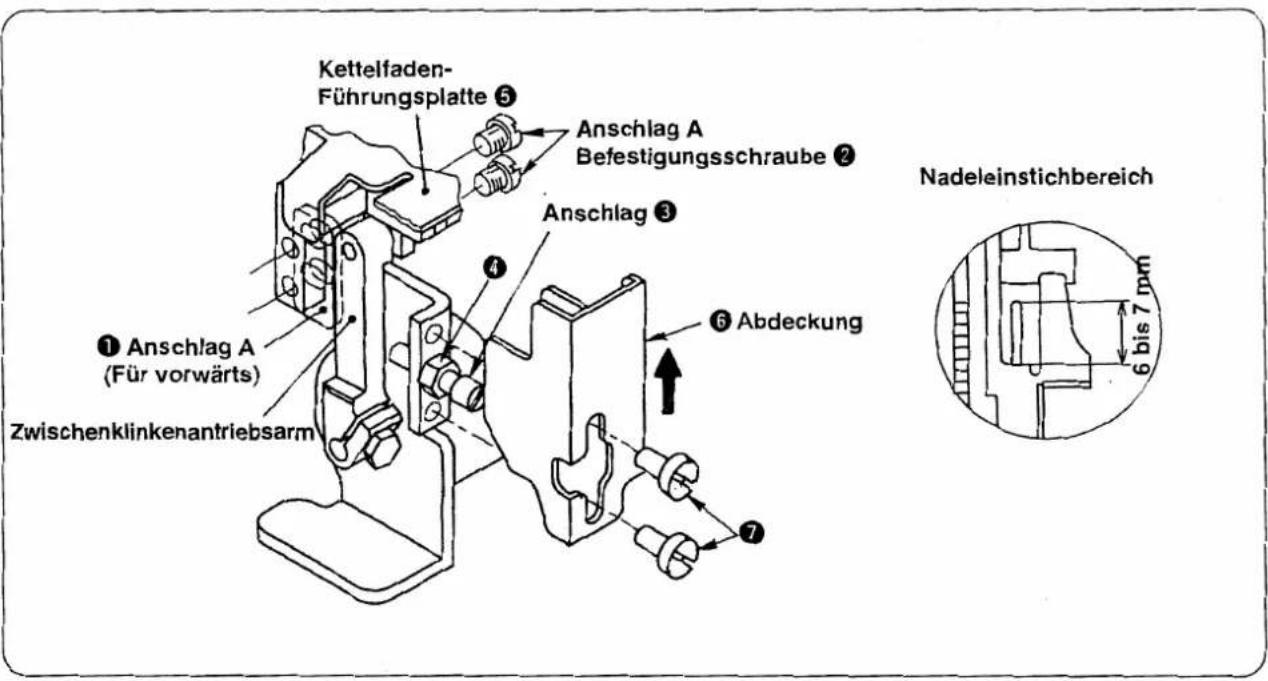

- Einstellen der Zwischenklinke .... 31
VII. ABHILFEMAßNAHMEN FÜR STÖRUNGEN BEIM KETTELFADEN-EINROLLNÄHEN 32

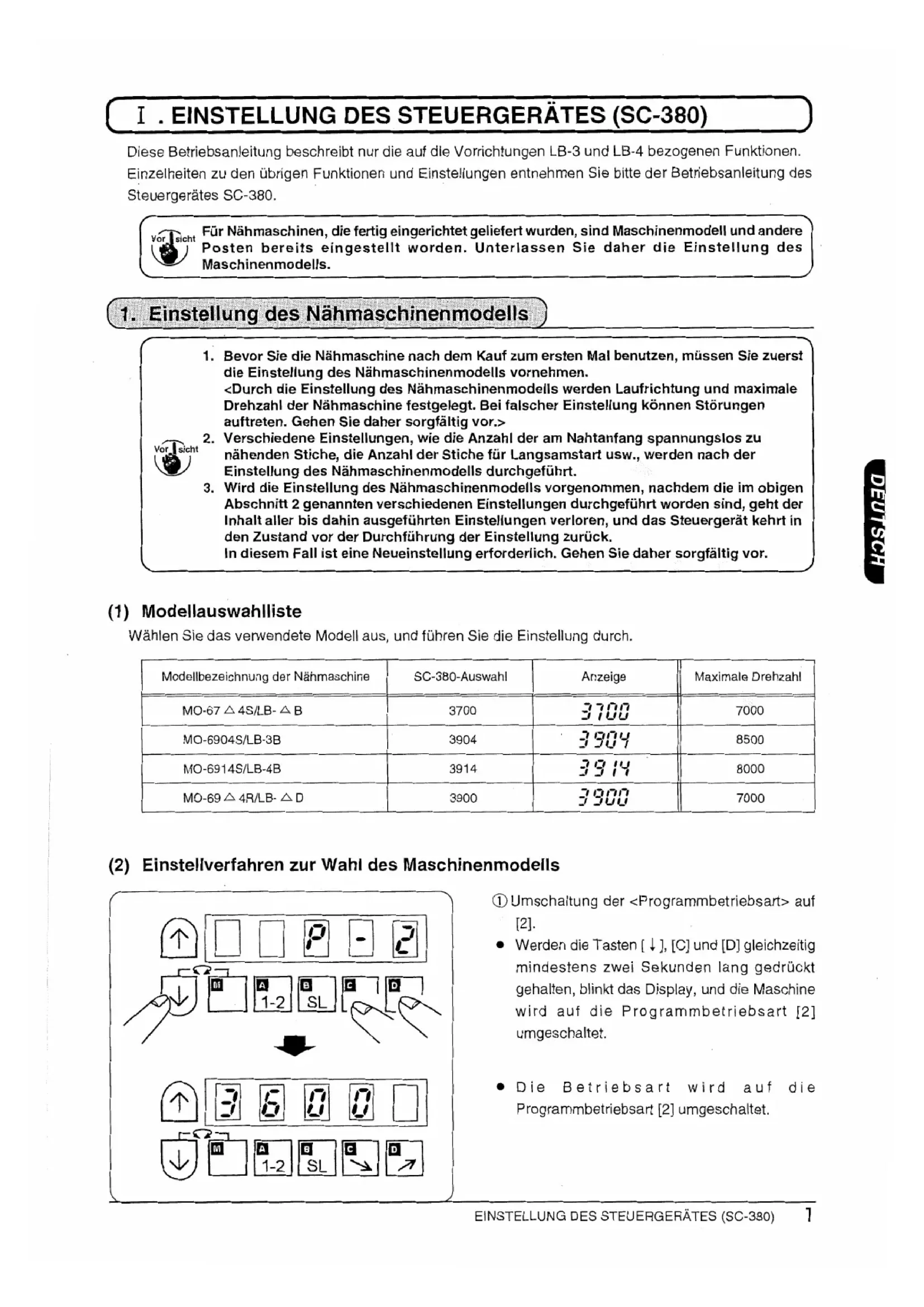

I. EINSTELLUNG DES STEUERGERÄTES (SC-380)
Diese Betriebsanleitung beschreibt nur die auf die Vorrichtungen LB-3 und LB-4 bezogenen Funktionen. Einzelheiten zu den übrigen Funktionen und Einstellungen entnehmen Sie bitte der Betriebsanleitung des Steuergerätes SC-380.

Für Nähmaschinen, die fertig eingerichtet geliefert wurden, sind Maschinenmodell und andere Posten bereits eingestellt worden. Unterlassen Sie daher die Einstellung des Maschinenmodells.
1. Einstellung des Nähmaschinenmodells

- Bevor Sie die Nähmaschine nach dem Kauf zum ersten Mal benutzen, müssen Sie zuerst die Einstellung des Nähmaschinenmodells vornehmen.
- Verschiedene Einstellungen, wie die Anzahl der am Nahtanfang spannungslos zu nähenden Stiche, die Anzahl der Stiche für Langsamstart usw., werden nach der Einstellung des Nähmaschinenmodells durchgeführt.
- Wird die Einstellung des Nähmaschinenmodells vorgenommen, nachdem die im obigen Abschnitt 2 genannten verschiedenen Einstellungen durchgeführt worden sind, geht der Inhalt aller bis dahin ausgeführten Einstellungen verloren, und das Steuergerät kehrt in den Zustand vor der Durchführung der Einstellung zurück. In diesem Fall ist eine Neueinstellung erforderlich. Gehen Sie daher sorgfältig vor.
(1) Modellauswahlliste
Wählen Sie das verwendete Modell aus, und führen Sie die Einstellung durch.
| Modellbezeichnung der Nähmaschine | SC-380-Auswahl | Anzeige | Maximale Drehzahl |
| MO-67 △4S/LB- △B | 3700 | 3700 | 7000 |
| MO-6904S/LB-3B | 3904 | 3904 | 8500 |
| MO-6914S/LB-4B | 3914 | 3914 | 8000 |
| MO-69 △4R/LB- △D | 3900 | 3900 | 7000 |

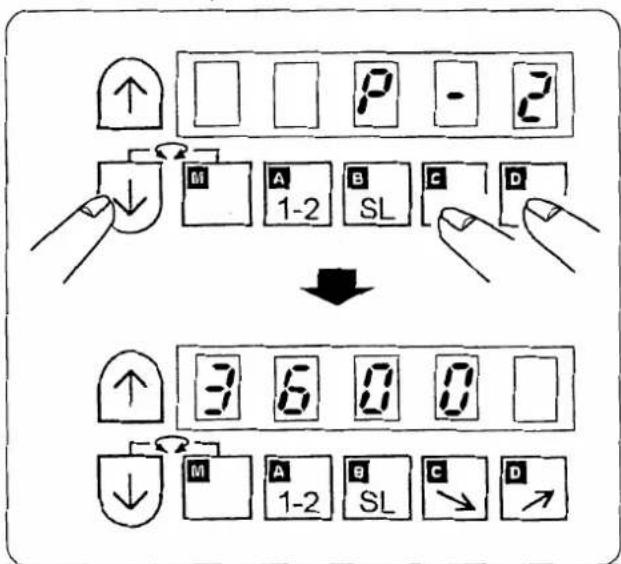

(2) Einstellverfahren zur Wahl des Maschinenmodells

① Umschaltung der

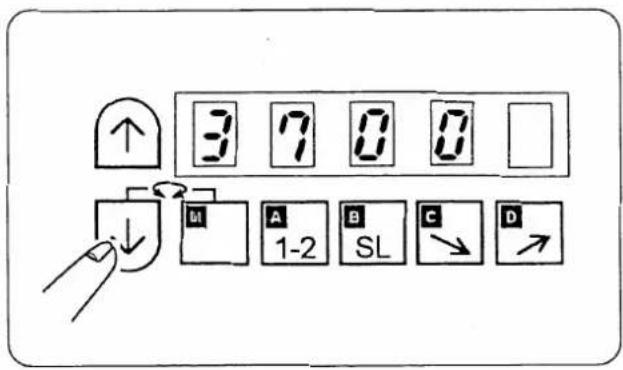

- Werden die Tasten [↓], [C] und [D] gleichzeitig mindestens zwei Sekunden lang gedrückt gehalten, blinkt das Display, und die Maschine wird auf die Programmbetriebsart [2] umgeschaltet.
• Die Betriebsart wird auf die Programmbetriebsart [2] umgeschaltet.

② Das gewünschte Maschinenmodell mit der Taste [↑] oder [↓] aufrufen.
Das Maschinenmodell aus der Liste von (1) auswählen.


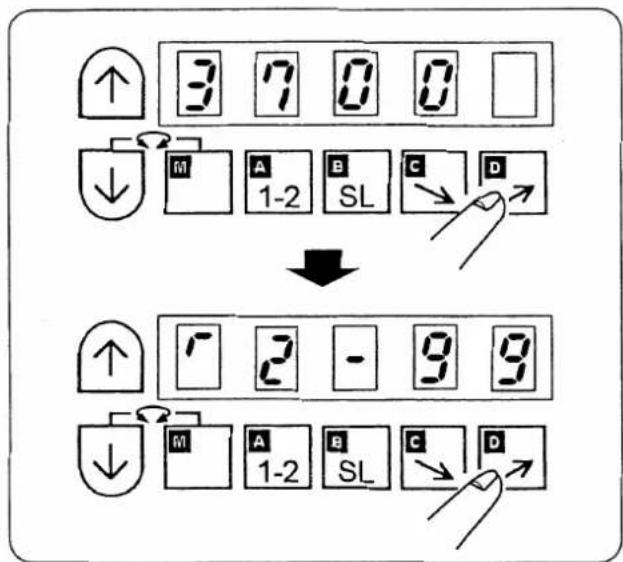

② Bestätigung der Wahl des Maschinenmodells
- Wird die Taste [D] mindestens zwei Sekunden lang gedrückt gehalten, beginnt die Anzeige zu blinken.
- Wird die Taste [D] erneut gedrückt gehalten (mindestens zwei Sekunden lang), erfolgt eine Umschaltung auf die Normalbetriebsart.
Damit ist die Einstellung der Wahl des Maschinenmodells abgeschlossen.

Führen Sie die Einstellung der auf den Kettelfaden-Einrollmechanismus bezogenen Funktionen nach der Einstellung des Maschinenmodells durch.
2. Einstellverfahren der auf den Kettelfaden-Einrollmechanismus bezogenen Funktionen
Nehmen Sie bei der Durchführung der Einstellung auf die Liste der Funktionen des Ketteifaden-Einrollmechanismus Bezug (S.6).
Führen Sie die Einstellung des SC-380 in der Reihenfolge (1) Umschalten der [Betriebsart] → (2) Aufrufen der [Funktion] → (3) Eingeben von [Einstellwert] → (4) Rückkehr zur [Normalbetriebsart] durch.
"Ändern der Drehzahl für Langsamstart" wird nachstehend als Beispiel beschrieben.

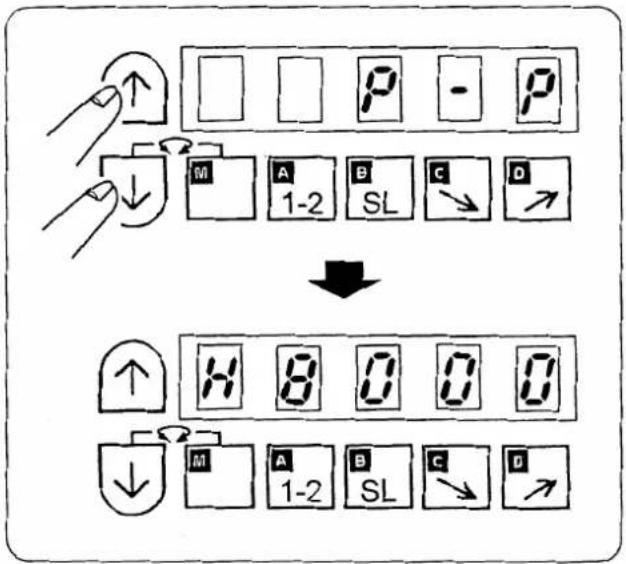

(1) Umschalten der [Betriebsart]
- Den Einstellungsposten für [Betriebsart] aus der Liste der Funktionen auf S.5 entnehmen. Bezüglich des Umschaltverfahrens der [Betriebsart], siehe Liste auf S.7.
![JUKI LB4 - Umschalten der [Betriebsart] - 1](/content/2026/04/591828/images/12c7443f271a4ae638073862d3d7c4cc89a18c39063b0b183a94005556f648e7.jpg)

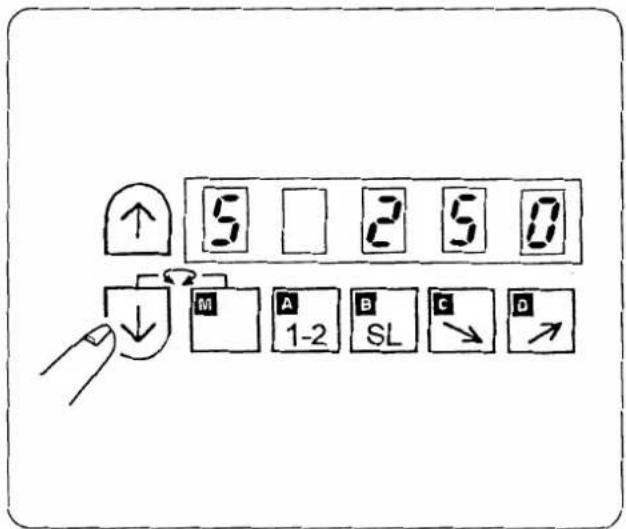

1) Drehzahl für Langsamstart Umschaltung auf [P-Betriebsart]
Die Tasten [↑] und [↓] mindestens zwei Sekunden lang gleichzeitig gedrückt halten, so dass die Anzeige zu blinken beginnt. Nach etwa zwei Sekunden erfolgt dann eine Umschaltung auf die Programmbetriebsart [P].
(2) Aufrufen der [Funktion]
- Die Bezeichnung der [Funktion] aus der Liste der Funktionen auf S.5 entnehmen. Die Funktion mit Hilfe der Taste [↑] oder [↓] unter Bezugnahme auf die Anzeige in der Liste aufrufen.

Drehzahl für Langsamstart Die Taste [↑] oder [↓] drücken, um mit [Funktion] (S) die Drehzahl für Langsamstart einzustellen.
(3) Eingabe von [Einstellwert]
![JUKI LB4 - Aufrufen der [Funktion] - 2](/content/2026/04/591828/images/e13f8c717ca24cfc8215dcd213a3104478d0a1180789b60a0a52158d5d9f0d7b.jpg)


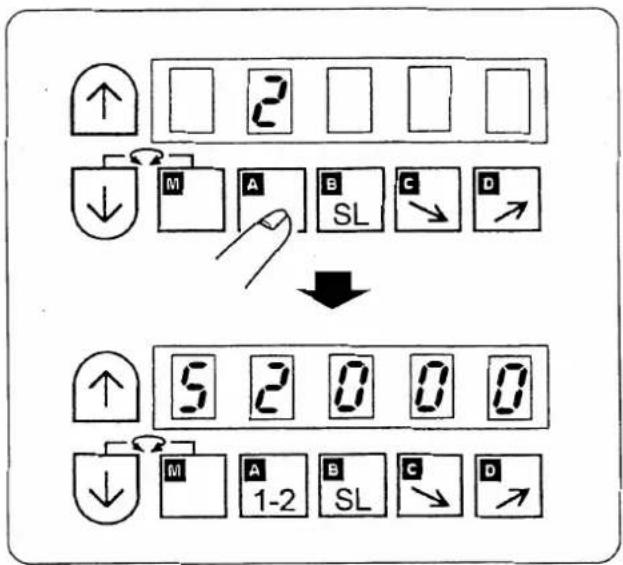

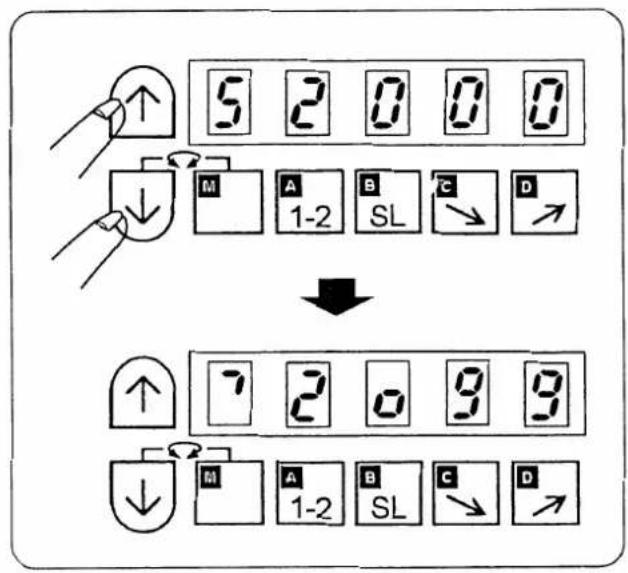

1) Den zu ändernden Wert anstelle des mit den Tasten [A], [B], [C] und [D] ausgelesenen Einstellwertes der Funktion eingeben.
2) Eingabe von 2000 St/min als Drehzahl für Langsamstart.
- "2" mit der Taste [A] als 1000er-Ziffer eingeben.
- "0" mit den Tasten [B], [C] und [D] für die entsprechenden Stellen eingeben.
(4) Rückkehr zur Normalbetriebsart

Die Tasten [↑] und [↓] gleichzeitig drücken, um eine Prüfung der Funktion und eine Rückstellung auf die Normalbetriebsart durchzuführen. Die Drehzahl für Langsamstart ist auf 2.000 St/min eingestellt worden.
Die Einstellung der Drehzahl für Langsamstart ist durch die oben genannten Schritte durchgeführt worden.
3. Liste der auf den Kettelfaden-Einrollmechanismus bezogenen Funktionseinstellungen
Verwenden Sie die folgenden Posten der Liste als Einstellwerte der Vorrichtung LB-3 oder LB-4. Beachten Sie, dass es sich bei dem Einstellwert um den empfohlenen Standardwert handelt. Die Einstellung ist entsprechend den Nähbedingungen zu ändern.
| Einstellpunkt | Modus | Funktions name | LB-3-Einstellung | LB-4-Einstellung | Einstellbereich |
| Maximaldrehzahl [St/min] | P | H | H60006000 | H60006000 | 0 bis Maximaldrehzahl des Maschinenmodells |
| Drehzahl für Langsamstart [St/min] | P | S | 5 250250 | 520002000 | 0 bis 2.999* Vorsicht |
| Stichzahl für Langsamstart [Stich] | P | SLN | 5Ln.22 | 5Ln.44 | 0 bis 5* Vorsicht |
| Anzahl der am Nahtanfang spannungslos zu nähenden Stiche [Stich] | Q | MOA | NoA 22 | NoA 11 | 0 bis 99 (Siehe S.6.) |
| Anzahl der am Nahtende spannungslos zu nähenden Stiche [Stich] | Q | MOB | NoB 44 | NoB 44 | 0 bis 99 (Siehe S.6.) |
| Stichzahl für Kettelfadennähen [Stich] | Q | MOC | NoC5656 | NoC4040 | 0 bis 99 Einstellung der Kettelfadenlänge |
| Drehzahl für Kettelfadennähen [St/min] | P | M | 760006000 | 760008000 | 0 bis Maximaldrehzahl des Maschinenmodells |
| Umschaltung von Kettelfaden-Einrollen auf Übersteppen | Q | MTJ | NTJoFOFF | NTJoFOFF | ON: Nähmaschine für Übersteppen (Siehe S.6.) |
(Vorsicht) Falls der Schalter für Langsamstart auf OFF gestellt wird, ist die Langsamstartfunktion unwirksam, selbst wenn die Stichzahl für Langsamstart oder die Drehzahl für Langsamstart eingestellt worden ist.


Stellen Sie sicher, dass im Normalmodus “☐” für ③ im Display angezeigt wird.

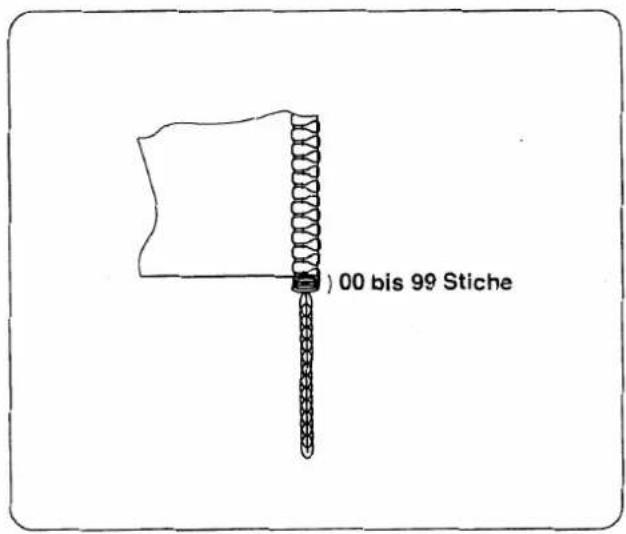

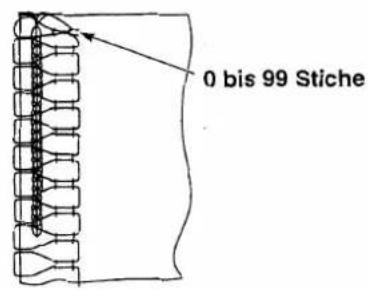

1) Anzahl der am Nahtanfang spannungslos zu nähenden Stiche
Die Anzahl der am Nahtanfang spannungslos zu nähenden Stiche kann geändert werden. Durch Freigeben der Fadenspannung für einen oder zwei Stiche kann der Kettelfaden am Nahtanfang sauber in die Naht eingerollt werden.
Bei der Anzahl der am Nahtanfang spannungslos zu nähenden Stiche handelt es sich um die Anzahl der nach dem Starten der Nähmaschine zu nähenden Stiche. Es ist nicht die Anzahl der Stiche, die spannungslos für das eigentliche Nähgut zu nähen sind. Darüber hinaus kann die Anzahl der spannungslos zu nähenden Stiche höher als die eingestellte Stichzahl sein, weil der Start der Fadenspannungsfreigabevorrichtung nicht der Drehzahl für Langsamstart oder der Stichzahl folgen kann.


2) Anzahl der am Nahtende spannungslos zu nähenden Stiche
Bei der Anzahl der am Nahtende spannungslos zu nähenden Stiche handelt es sich um die Stiche, die zu nähen sind, nachdem die Stoffkante den Stoffkantensensor passiert hat.

Es handelt sich nicht um die Anzahl der spannungslosen Stiche, die ab der Stoffkante des eigentlichen Nähguts auszuführen sind.
3) Umschaltung von Kettelfaden-Einrollen und Übersteppen
Bei Einstellung auf "ON" werden alle Kettelfaden-Einrollfunktionen gestoppt, und die Nähmaschine kann für normales Übersteppen verwendet werden.

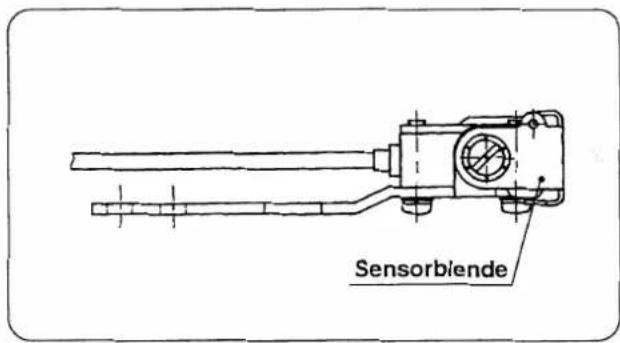

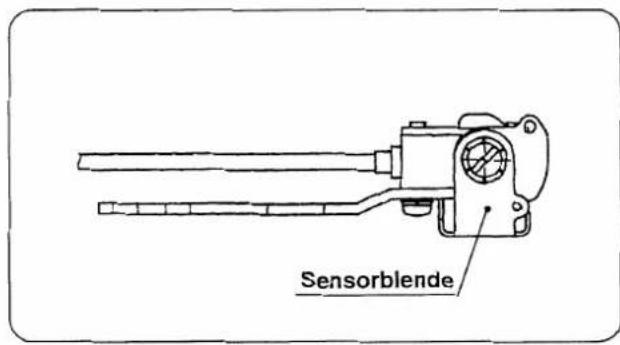

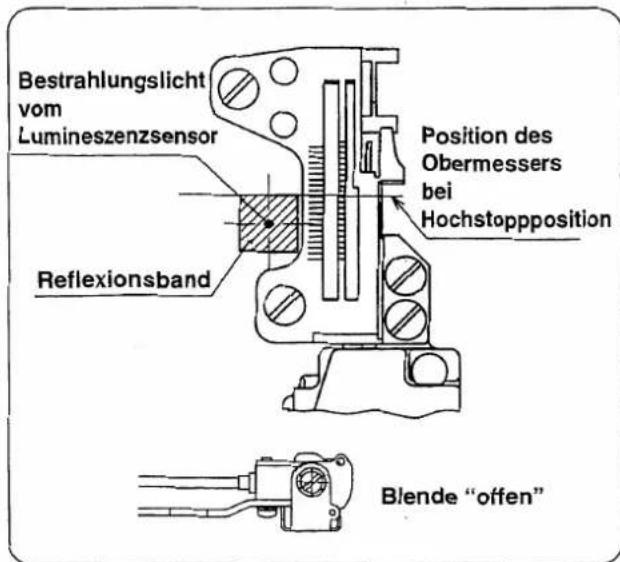

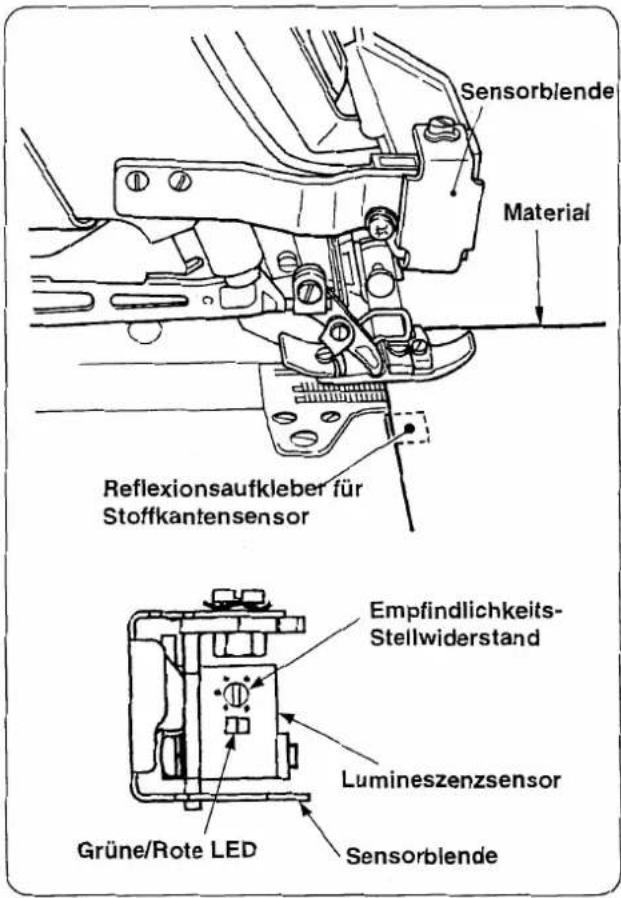

Darüber hinaus kann durch Benutzung der Blende des Stoffkantensensors eine einfache Umschaltung auf die Normalbetriebsart durchgeführt werden. Einzelheiten dazu auf S.26.
4. Umschaltung der Betriebsart (Umschaltung von der Normalbetriebsart auf die jeweilige Betriebsart)
Führen Sie die Umschaltung nach dem Einschalten der Stromversorgung durch.

[Liste] Umschaltung der Betriebsart
| Betriebsart | Tastenbedienung | Anzeige | Rückkehr zur Normalbetriebsart | |
| P | Die Tasten [ ↓ ] und [ ↑ ] in der Normalbetriebsart mindestens zwei Sekunden lang gleichzeitig gedrückt halten. | ![]() | * Die Anzeige blinkt.* Die Maschine wird auf die Programmbetriebsart [P] umgeschaltet. | Die Tasten [ ↓ ] und [ ↑ ] gleichzeitig drücken. |
| Q | Bei gedrückter Taste [ ↓ ] die Tasten [A] und [B] in der Normalbetriebsart mindestens zwei Sekunden lang gleichzeitig gedrückt halten. | ![]() | * Die Anzeige blinkt.* Die Maschine wird auf die Programmbetriebsart [Q] umgeschaltet. | |
| 2 | Bei gedrückter Taste [ ↓ ] die Tasten [C] und [D] in der Normalbetriebsart mindestens zwei Sekunden lang gleichzeitig gedrückt halten. | ![]() | * Die Anzeige blinkt.* Die Maschine wird auf die Programmbetriebsart [2] umgeschaltet. | |
| Normal | Zustand bei eingeschalteter Stromversorgung. | ![]() | ||
Angaben zu den übrigen Betriebsarten sind der Bedienungsanleitung des SC-380 zu entnehmen.
5. Einstellung und Anzeige unter der Normalbetriebsart des SC-380

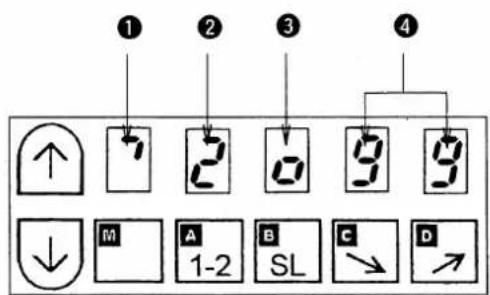

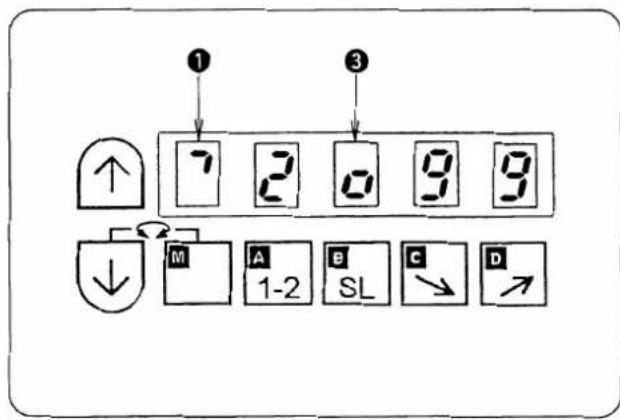

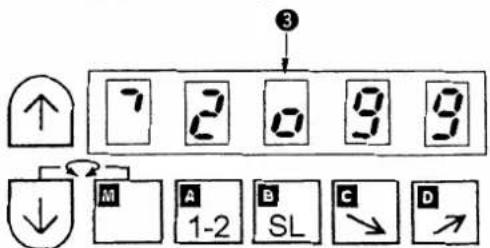

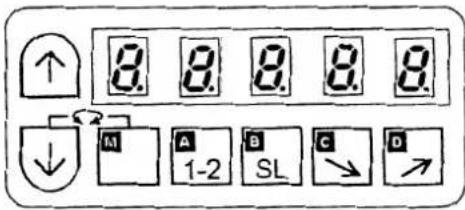

Beim Einschalten der Stromversorgung erscheint die folgende Anzeige.

① zeigt die Drehrichtung der Nähmaschine an.
Vergewissern Sie sich, dass sich die Nähmaschine im Uhrzeigersinn dreht, von der Handradseite aus gesehen.
Falls sie sich entgegen dem Uhrzeigersinn dreht, ist die Wahl des Maschinenmodells falsch.

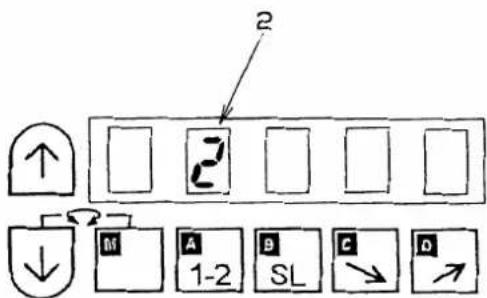

② zeigt die Stoppposition der Nadel an.

: Nadel stoppt in der Hochstellung.

: Nadel stoppt in der Tiefstellung.

Die Taste [A] zum Ändern der Einstellung drücken.
Die Standardeinstellung ist "2".
③ zeigt EIN/AUS von Langsamstart an.

:Langsamstart EIN

:Langsamstart AUS
Die Taste [B] zum Ändern der Einstellung drücken.
Die Standardeinstellung für Kettelfaden-Einrollen ist "Langsamstart EIN".
④ Drehzahlanzeige
Betrachtet man die Maximaldrehzahl der Nähmaschine als den Wert 99, kann die Drehzahl proportional zur Anzeige der Maximaldrehzahl leicht geändert werden. (Näheres zur korrekten Einstellung der Drehzahl unter Punkt "I-3".)
Beispiel) Bei Einstellung der Maximaldrehzahl auf 8.000 St/min:
Wird die Anzeige ④ auf 50 eingestellt, bedeutet dies 50 % von 8.000 St/min, so dass die Drehzahl auf etwa 4.000 St/min geändert werden kann.

Die Geschwindigkeit für automatisches Kettelfadennähen am Nahtende wird nicht geändert.
• Die Standardeinstellung ist "99".
• Die Änderung der Einstellung erfolgt mit der Taste [C] oder [D].
II. INSTALLATION DER DRUCKLUFTKOMPONENTEN

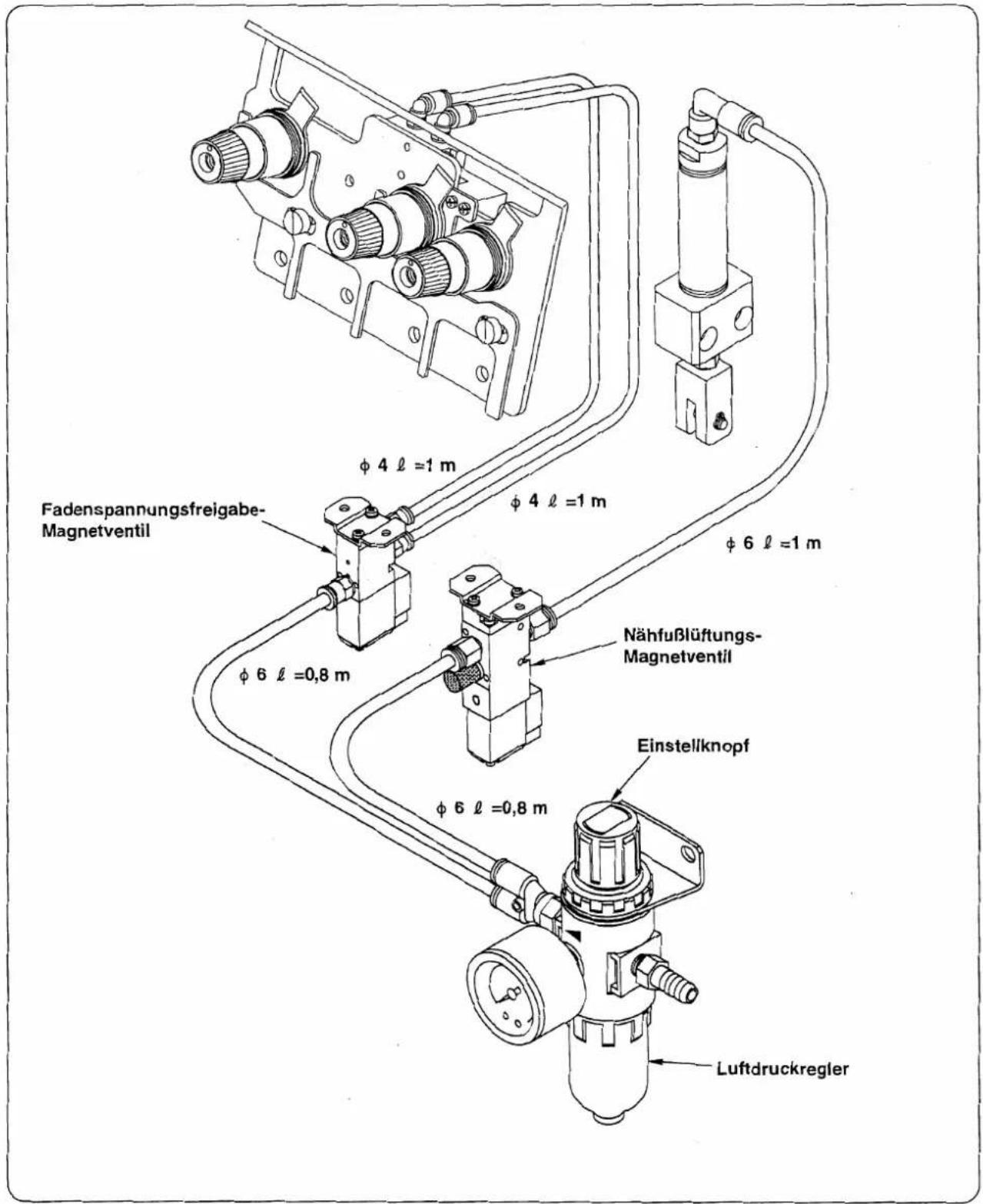

Beim Zusammenbau der Druckluftkomponenten ist es empfehlenswert, die Gewindeabschnitte der Verbindungen usw. mit Dichtungsband zu umwickeln, um Undichtigkeit zu vermeiden.
1. Installieren des Luftdruckreglers

WARNUNG:
Um durch plötzliches Anlaufen der Maschine verursachte Verletzungen zu verhüten, sind Wartungsarbeiten bei ausgeschalteter Stromversorgung auszuführen.

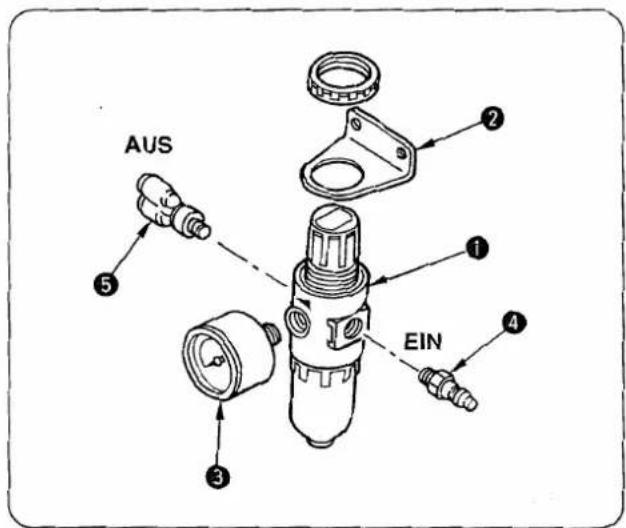

1) Montageplatte ②, Druckmesser ③ und Verbindungen ④ und ⑤ am Luftdruckregler ① anbringen.

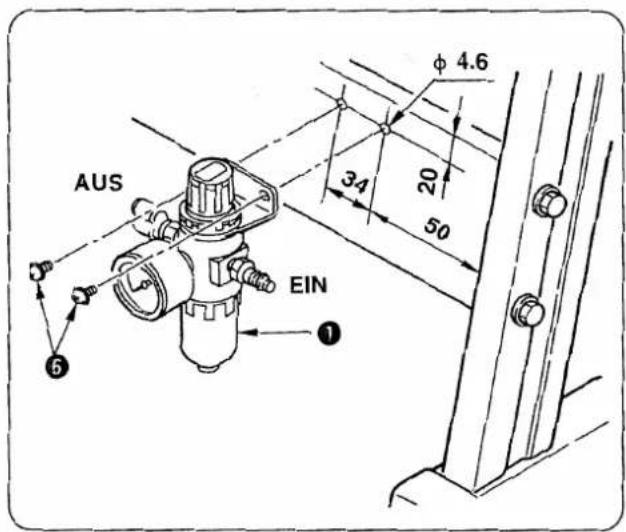

2) Zwei Löcher von 4,6 in die Seitenstrebe des Ständers bohren, und den Luftdruckregler ① mit Schneidschrauben ⑥ installieren.
2. Installieren des Magnetventils

WARNUNG:
Um durch plötzliches Anlaufen der Maschine verursachte Verletzungen zu verhüten, sind Wartungsarbeiten bei ausgeschalteter Stromversorgung auszuführen.

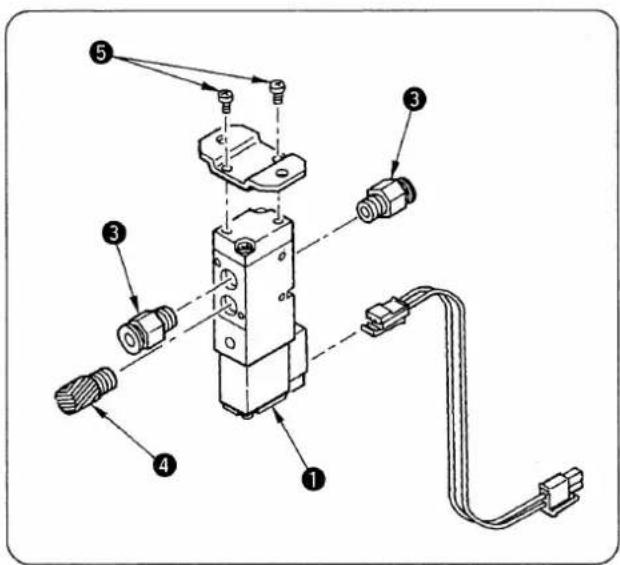

(1) Nähfußlüftungs-Magnetventil
1) Die Montageplatte ② mit den Schrauben ⑤ am Magnetventil ① befestigen.
2) 6 Verbindung ③ und Schalldämpfer ④ anbringen.

(2) Fadenspannungsfreigabe-Magnetventil
[Für LB-3]

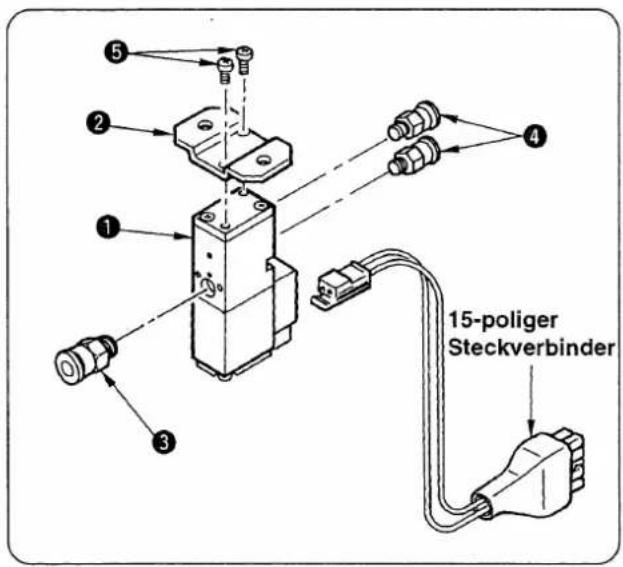

1) Die Montageplatte mit den Schrauben ② am Magnetventil ① befestigen.
2) Die Kupplungen φ 6 ③ und φ 4 ④ am Magnetventil anbringen.

[Für LB-4]

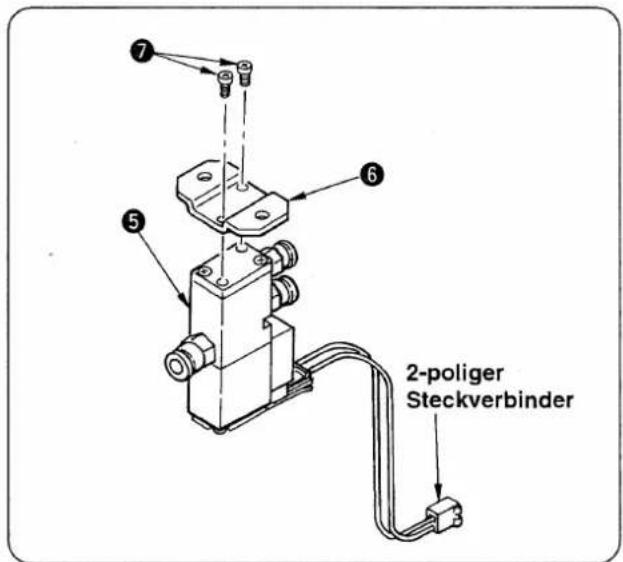

3) Die Montageplatte ⑥ mit den Schrauben ⑦ am Magnetventil ⑤ befestigen.

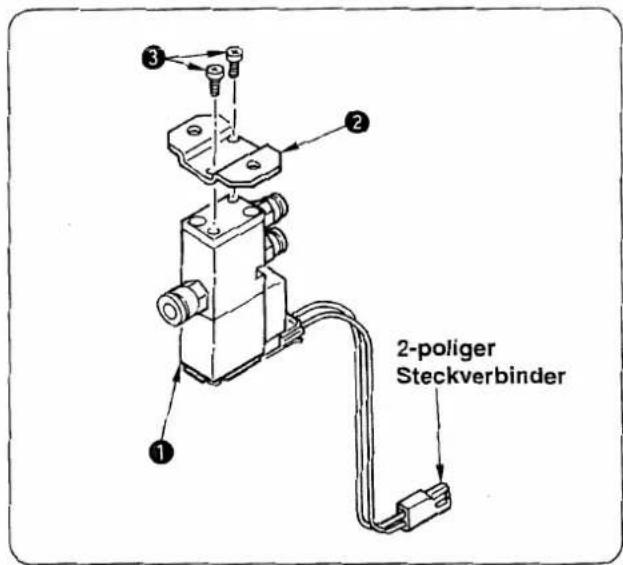

(3) Zwischenklinkenantriebs-Magnetventil (Für LB-4)
Die Montageplatte ② mit den Schrauben ③ am Magnetventil ① befestigen.

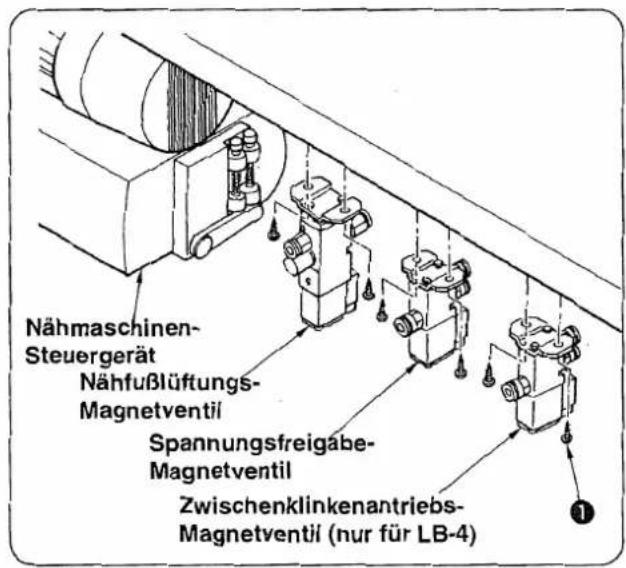

(4) Installieren der verschiedenen Magnetventile am Maschinentisch
Die Magnetventile mit Holzschrauben ① auf der Motorseite an der Rückseite des Tisches befestigen.
III. INSTALLATION VON TEILEN AM NÄHMASCHINENKOPF

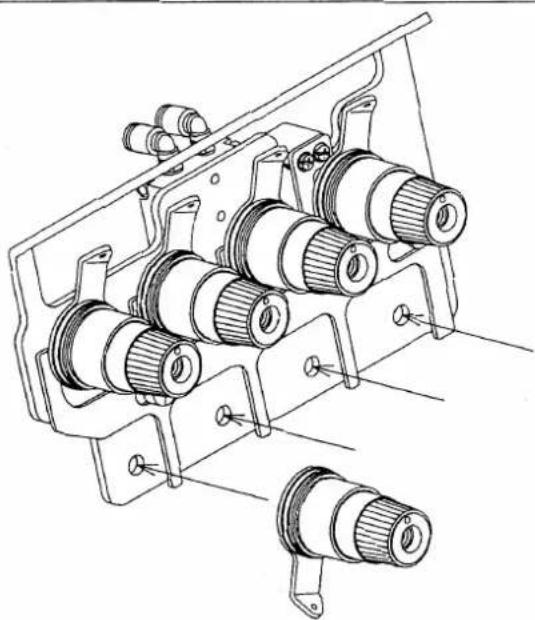

1. Installieren der Fadenspannungs-Kompletteinheit (Fadenfreigabeeinheit)

WARNUNG:
Um durch plötzliches Anlaufen der Maschine verursachte Verletzungen zu verhüten, sind Wartungsarbeiten bei ausgeschalteter Stromversorgung auszuführen.

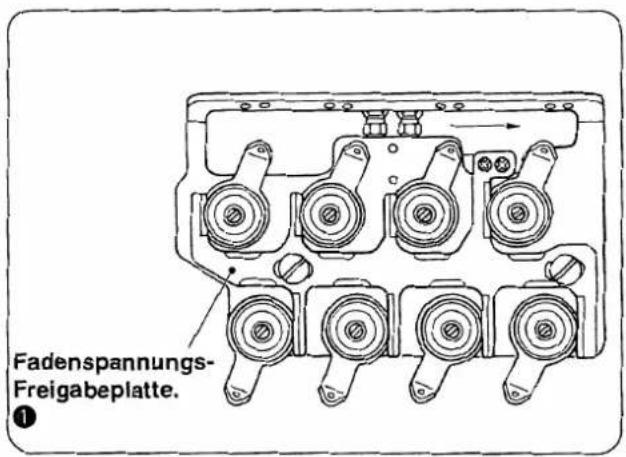

Entfernen Sie den an der Nähmaschine angebrachten Fadenspanner, und installieren Sie die Fadenspannungs-Kompletteinheit an der oberen Abdeckung.

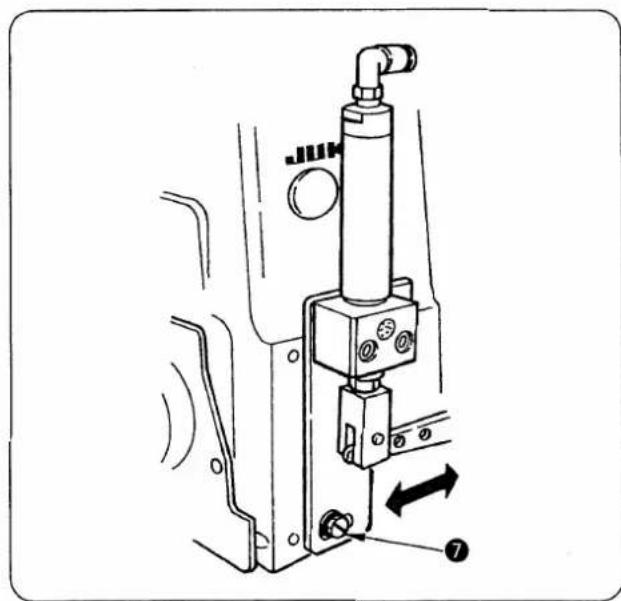

2. Installieren der Nähfußlüftungseinheit

WARNUNG:
Um durch plötzliches Anlaufen der Maschine verursachte Verletzungen zu verhüten, sind Wartungsarbeiten bei ausgeschalteter Stromversorgung auszuführen.

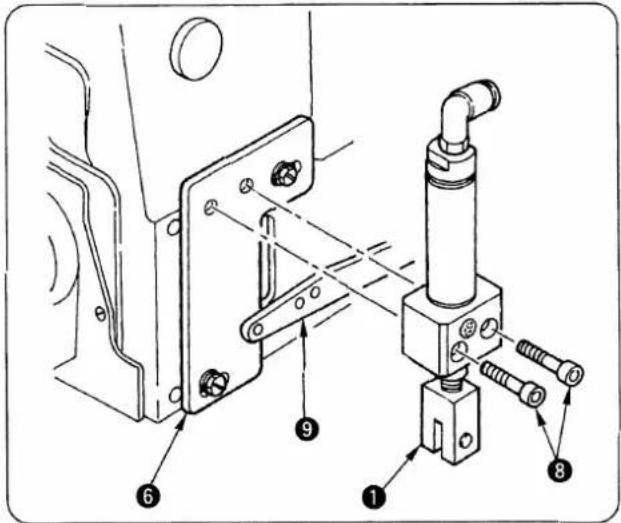

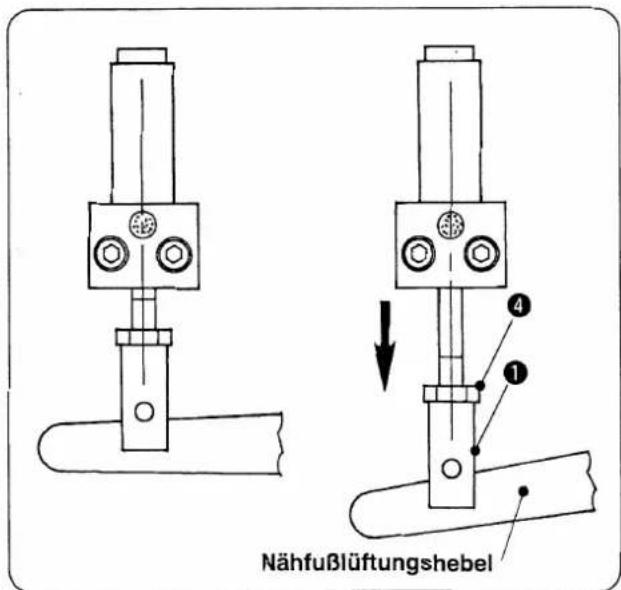

(1) Installieren des
Nähfußlüftungszylinders
1) Die Rolle ① und den Stift ③ am Zylinderschenkel ① anbringen, und den Stift ③ mit zwei C-Ringen sichern.
2) Den Zylinderschenkel ① am oberen Ende der Zylinderstange anschrauben.
3) Die Position des Zylinderschenkels ① wird nach der Installation des Zylinders am Maschinenkopf eingestellt.
Bringen Sie ihn daher in eine geeignete Position.
Die Sicherungsmutter ④ nicht hier befestigen.
4) Die Nähfußlüftungszylinderkupplung ⑤ zusammenbauen.

(2) Installieren der Teile am Maschinenkopf
1) Die Nähfußlüftungszyiinder-Montageplatte ⑥ mit den Schrauben ⑦ in der Mitte des Schlitzes befestigen.

2) Den Zylinder mit den Schrauben 8 an der Zylinder-Montageplatte 6 befestigen. Dabei den Nähfußlüftungshebel 9 so montieren, dass er in dem Gabelteil des Zylinderschenkels 1 sitzt.

(3) Einstellen der Nähfußlüftungseinheit
1) Die Position des Zylinderschenkels ① einstellen. Die Position so einstellen, dass beim Einfahren des Luftzylinders Spiel in der unteren Richtung des Nähfußlüftungshebels besteht, und dass beim Ausfahren des Luftzylinders der Hubbetrag des Nähfußes gesichert ist.
2) Den Zylinderschenkel ① nach der Festlegung der Position mit der Sicherungsmutter ④ befestigen.

3) Wenn es nicht möglich ist, die Einheit nur mit Hilfe der Position des Zylinderschenkels ① einzustellen, die Schraube ⑦ lösen und die Nähfußlüftungszymlnder-Montageplatte ⑥ innerhalb des Schlitzbereiches verschieben, um die Einheit einzustellen.
IV. EINRICHTUNG
1. Installieren des Maschinenkopfes

WARNUNG:
Um durch plötzliches Anlaufen der Maschine verursachte Verletzungen zu verhüten, sind Wartungsarbeiten bei ausgeschalteter Stromversorgung auszuführen.

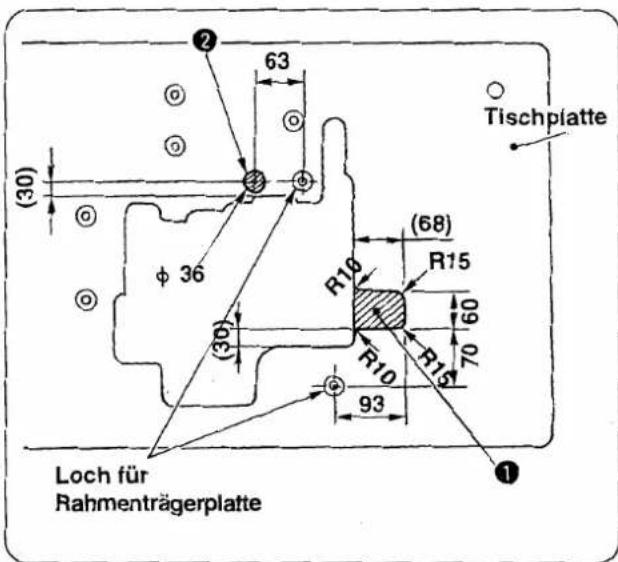

(1) Zusätzliche Bearbeitung der Tischplatte
Wenn Sie eine andere Tischplatte als die mit der JUKI-Teile-Nr.11959707 verwenden, bohren Sie eine Aussparung ① für das Loch ② des Positionsgebers für die Sicherung der Kabel.
(2) Den Maschinenkopf auf die Rahmenträgerplatte setzen, und den Riemen anbringen.
Die Riemenspannung gemäß den Angaben in der Bedienungsanleitung des SC-380 einstellen.
(Wenn der Durchhang des Keilriemens während des Betriebs der Nähmaschine übermäßig groß ist, muss die Riemenspannung erneut überprüft werden.)

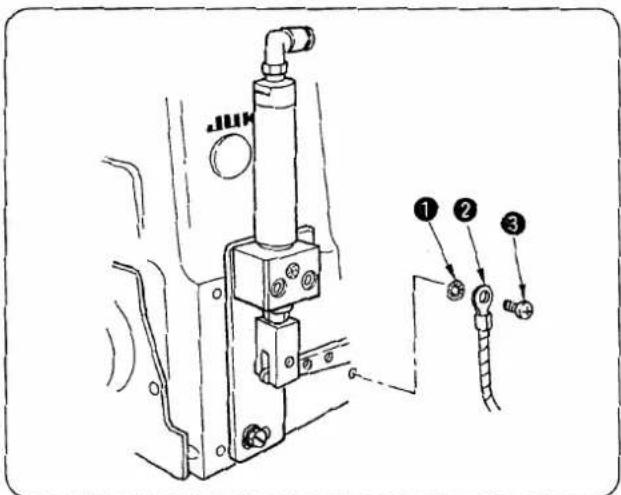

(3) Den Erdleiter ② anbringen.
1) Nähmaschinenseite
Die Erdklemme ^1 befindet sich auf der Rückseite der Nähmaschine. Den Erdleiter in der Reihenfolge Zahnscheibe ①, Erdleiter ② und Klemmschraube ③ an der Gewindebohrung anbringen.

2) Netzschalterkastenseite
Die Klemme auf der gegenüberliegenden Seite des am Maschinenkopf angebrachten Erdleiters mit der Erdklemme des Netzschalterkastens verbinden.
Den Erdleiter so verlegen, dass er nicht mit dem Nähmaschinenriemen in Berührung kommt.

Führen Sie die Arbeit bei abgezogenem Netzkabel durch.

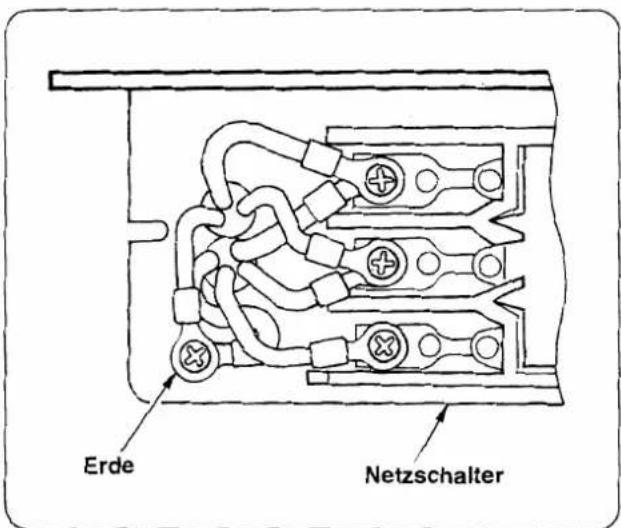

Öffnen Sie die Abdeckung des Netzschalters, und schließen Sie den Erdleiter an die Erdklemme auf der Sekundärseite an.
2. Einstellen des Positionsgebers
(1) Umstellung des Jumpers des Steuergerätes SC-380

WARNUNG:
Um durch elektrischen Schlag und Beschädigung von Elektroteilen verursachte Unfälle zu vermeiden, führen Sie die Arbeit erst aus, nachdem Sie die Stromversorgung ausgeschaltet und sich vergewissert haben, dass [PWR.OF] auf dem Display (wird etwa 10 Sekunden lang angezeigt) erloschen ist. Außerdem sollte die Arbeit nur von erfahrenen Technikern ausgeführt werden, die mit Elektrik vertraut sind. Bei Verwendung des SY35 muss der Jumper J10 hinter der Frontabdeckung des SC-380 von DC12V auf DC5V umgestellt werden.
Muss der Jumper J10 hinter der Frontabdeckung des SC-380 von DC12V auf DC5V umgestellt werden. (SY35 wird für LB-3 und LB-4 verwendet.)

(2) Einstellverfahren des eingebauten Positionsgebers

Bei der in der Bedienungsanleitung des SY35 beschriebenen Standard-Hochstopposition handelt es sich um den oberen Totpunkt der Nadelstange. Gehen Sie daher sorgfältig vor.
[Nadel-Hochstellung]
1) Das Handrad von Hand drehen, um die Nadelstange auf ihren unteren Totpunkt zu stellen.
2) Die Hände von der Nähmaschine fernhalten, und die Stromversorgung in dem Zustand einschalten, dass selbst bei Anlaufen der Nähmaschine die Sicherheit gewährleistet ist. Die Nähmaschine bleibt nach etwa einer halben Umdrehung stehen. Diese Position ist die Hochstopposition der Nähmaschine.
3) Die Position unter Bezugnahme auf die Bedienungsanleitung des SY35 so einstellen, dass die Hochstopposition am linken Anschlag des Obergreifers erreicht wird.
![JUKI LB4 - [Nadel-Hochstellung] - 1](/content/2026/04/591828/images/7d97f5dc257d5b9c72a010f53201b1666351c7ea0d5f5f20fe3da8617a3acb8f.jpg)
Führen Sie die Arbeit bei ausgeschalteter Stromversorgung durch, außer zur Überprüfung der Stoppposition.
[Nadel-Tiefstellung]
![JUKI LB4 - [Nadel-Tiefstellung] - 1](/content/2026/04/591828/images/0a25951a4c9a94222d5eb713aea9b0de976e5734f5688667f7f342aadfebb217.jpg)
1) Die Einstellung in dem Zustand durchführen, dass die LED [A] "2" unter der Anzeige der Normalbetriebsart des SC-380 leuchtet.
2) Wird die Nähmaschine mit dem Startpedal gestartet und der Fuß vom Pedal genommen, bleibt die Nähmaschine in der Nadel-Tiefstellung stehen.
3) Die Position unter Bezugnahme auf die Bedienungsanleitung des SY35 so einstellen, dass die Tiefstopposition am unteren Totpunkt der Nadelstange liegt.
Nach Abschluss der Einstellung das Handrad und die Riemenabdeckung anbringen. Angaben zur Anbringung der Riemenabdeckung usw. sind der Bedienungsanleitung des SY35 zu entnehmen.
3. Installieren des Stoffkantensensors

WARNUNG:
Um durch plötzliches Anlaufen der Maschine verursachte Verletzungen zu verhüten, sind Wartungsarbeiten bei ausgeschalteter Stromversorgung auszuführen.
(1) Installieren der Teile

1) Den Lumineszenzsensor ① mit den Schrauben ② so installieren, dass er parallel zur Stoffplatte liegt.
2) Das Sensorkabel ③ mit der Kabelklemme ⑤ so sichern, dass es nicht vom Nähfußlüftungshebel ④ erfasst wird.
(2) Anschluss an das Steuergerät SC-380
1) Das Kabel des Lumineszenzsensors durch das Rundloch in der Tischplatte auf der Rückseite der Nähmaschine führen.
Angaben zum Anschluss an das SC-380 unter "Anschluss des Steckverbinders an das Steuergerät SC-380" auf S.20.
(3) Anbringen des Reflexionsaufklebers

WARNING :
Betätigen Sie nicht das Startpedal, da sonst die Gefahr einer plötzlichen Drehung der Nähmaschine besteht.
Um Fehlbetrieb zu vermeiden ist es empfehlenswert, die Arbeit ohne den Keilriemen durchzuführen.


^st Die Arbeit bei “offener” Sensorblende durchführen.
1) Anbringen des Reflexionsaufklebers
Die Anbringungsfläche vorher von Schmutz oder Öl säubern.
2) Anbringungsposition des Reflexionsaufklebers: (Längsrichtung)
Den Aufkleber mit dem Obermesser als Bezugspunkt anbringen.
(Querrichtung)
Die Stromversorgung der Nähmaschine einschalten, und den Aufkleber an der Position anbringen, an der er vom roten Licht des Lumineszenzsensors angestrahlt wird.
3) Wenn die Bestrahlungsposition des roten Lichts des Lumineszenzsensors nicht mit der Position des in Längsrichtung angebrachten Reflexionsaufklebers übereinstimmt, muss die Montageposition der Stoffkantensensor-Baugruppe eingestellt werden.

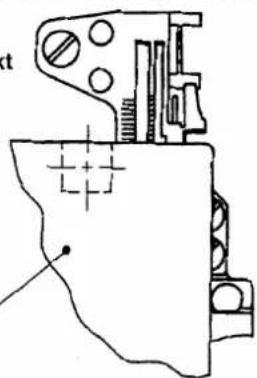

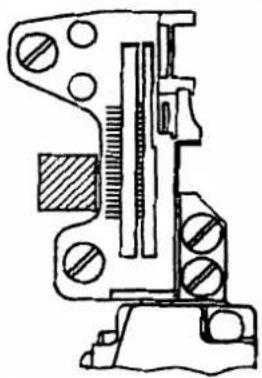

(4) Einstellen der Empfindlichkeit des Lumineszenzsensors

Vorsicht: Betätigen Sie nicht das Startpedal, da sonst die Gefahr einer plötzlichen Drehung der Nähmaschine besteht. Um Fehlbetrieb zu vermeiden ist es empfehlenswert, die Arbeit ohne den Keilriemen durchzuführen.

1) Stellen Sie die Empfindlichkeit des Lumineszenzsensors nach dem unten beschriebenen Verfahren mit dem Stellwiderstand ein.
Ohne Nähgut : Grüne und rote LED leuchten auf. Mit Nähgut : Grüne LED leuchtet auf, und rote LED erlischt.
* Die Sensorblende befindet sich im Zustand "offen", wie in der linken Abbildung gezeigt.
2) Stellen Sie die Empfindlichkeit des Lumineszenzsensors entsprechend dem zu nähenden Material ein.


1) Zustand ohne Nähgut auf dem Sensor Den Empfindlichkeits-Stellwiderstand von der Maximalstellung aus langsam in Richtung abnehmende Empfindlichkeit drehen, bis die leuchtende Anzeigelampe (grüne LED) erlischt. Diese Stellung wird mit Punkt A bezeichnet.

Punkt
Material

2) Zustand mit Nähgut auf dem Sensor Das zu nähende Material auf den an der Stoffplatte angebrachten Sensor legen. Den Empfindlichkeits-Stellwiderstand von Punkt A aus langsam in Richtung zunehmende Empfindlichkeit drehen, bis die leuchtende Anzeigelampe (grüne LED) erlischt. Diese Stellung wird mit Punkt B bezeichnet.
3) Den Empfindlichkeits-Stellwiderstand auf die Mittenstellung zwischen den Punkten A und B einstellen.
4) Überprüfung Überprüfen Sie folgendes: Wenn sich kein Material auf dem Sensor befindet: Grüne und rote LED leuchten auf. Wenn sich Material auf dem Sensor befindet: Grüne LED leuchtet auf, und rote LED erlischt. Damit ist die Empfindlichkeits-Einstellung des Stoffkantensensors abgeschlossen.

4. Anschluss an den Steckverbinder des SC-380

WARNUNG:
Um durch elektrischen Schlag und Beschädigung von Elektroteilen verursachte Unfälle zu vermeiden, führen Sie die Arbeit erst aus, nachdem Sie die Stromversorgung ausgeschaltet und sich vergewissert haben, dass [PWR.OF] auf dem Display (wird etwa 10 Sekunden lang angezeigt) erloschen ist. Außerdem sollte die Arbeit nur von erfahrenen Technikern ausgeführt werden, die mit Elektrik vertraut sind.
5. Druckluft-Verschlauchung

WARNUNG:
Um durch plötzliches Anlaufen der Maschine verursachte Verletzungen zu verhüten, sind Wartungsarbeiten bei ausgeschalteter Stromversorgung auszuführen.

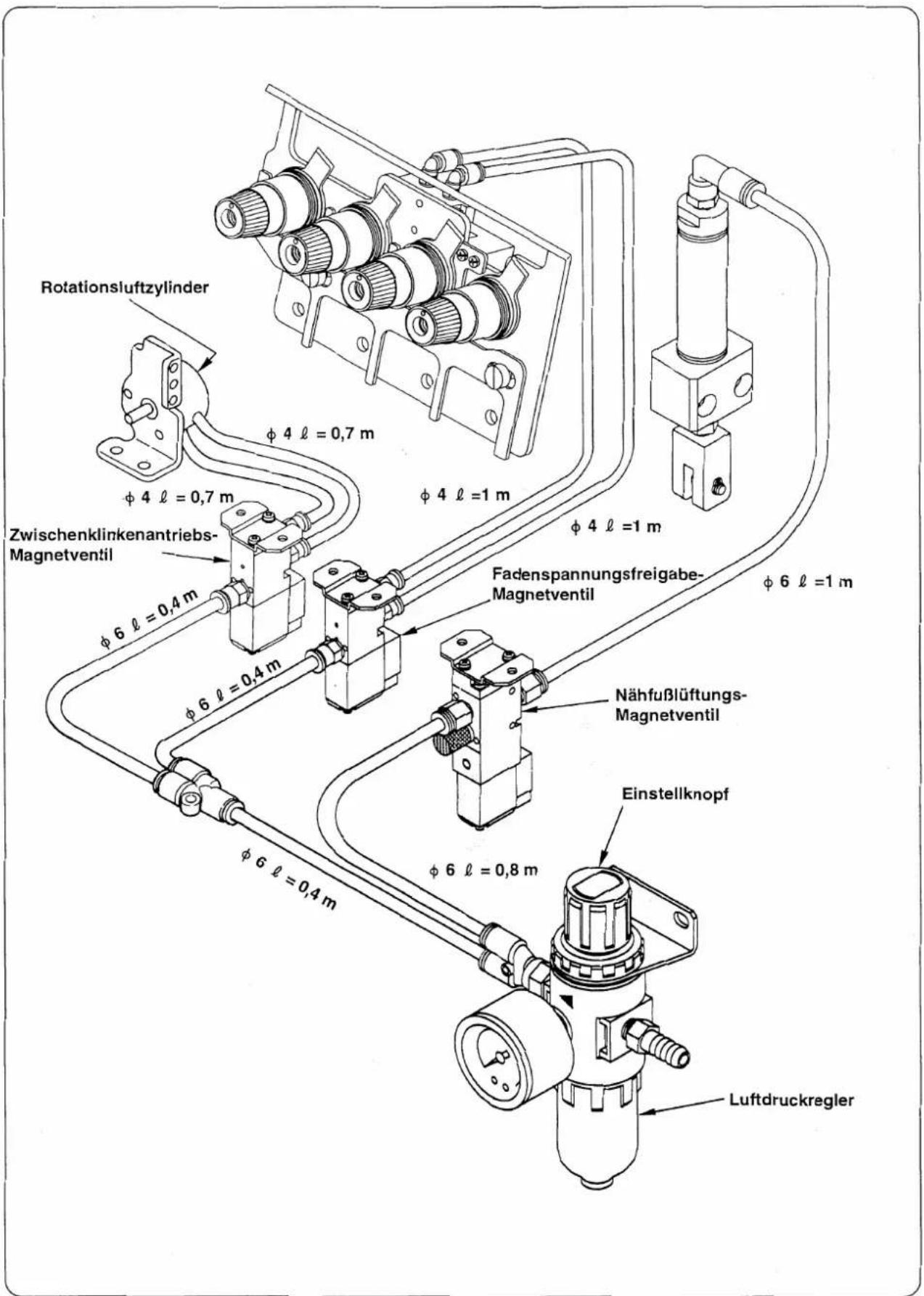

(1) Führen Sie die Verschlauchung gemäß dem Druckluft-Verschlauchungsdiagramm durch.
1) Im Falle von LB-3

2) Im Falle von LB-4

(2) Anbinden der Luftschläuche und Kabel
Binden Sie die Luftschläuche und Kabel mit den Spiralröhren und Kabelbindern an, damit sie nicht mit beweglichen Teilen, wie Keilriemen, Motor, Nähfußlüftungshebel usw., in Berührung kommen.
(3) Anschließen der Druckluftquelle
1) Die Druckluftquelle bei gelöstem Einstellknopf des Luftdruckreglers anschließen.

Falls die Luftdruck-Einstellung zu hoch ist, können Luftzylinder und dergleichen beschädigt werden.
2) Einstellen des Luftdruckreglers
Den Druck auf 0,5 MPa einstellen.
Den Einsteilknopf des Luftdruckreglers anziehen, um den Luftdruck einzustellen.


3) Überprüfen der Luftverschlauchung
① Die Verschlauchung bei ausgeschalteter Stromversorgung überprüfen.
② Sicherstellen, dass sich die Fadenspannungs-Freigabeplatte ① zwischen den oberen Fadenspannungsscheiben befindet.

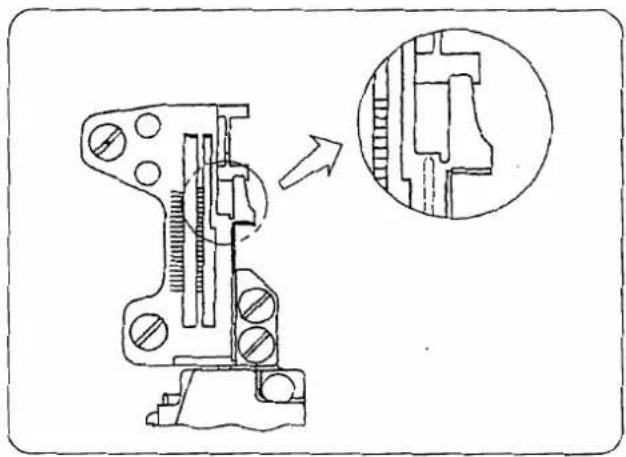

③ Sicherstellen, dass sich die Zwischenklinke in die Stichplatte zurückzieht.

Falls der umgekehrte Zustand der Beschreibung in der Bedienungsanleitung auftritt, die Luft ablassen, und den Anschluss des Luftschlauchs ändern.
V. BEDIENUNGSVERFAHREN
Überprüfen Sie die folgenden Punkte, um Funktionsstörungen oder Beschädigung der Nähmaschine zu vermeiden.
- Reinigen Sie die Maschine gründlich, bevor Sie sie nach der Installation erstmalig in Betrieb nehmen.
- Entfernen Sie den während des Transports angesammelten Staub, und ölen Sie die Maschine.
- Vergewissern Sie sich, dass die Spannung auf den korrekten Wert eingestellt ist.
- Vergewissern Sie sich, dass der Netzstecker korrekt angeschlossen ist.
- Betreiben Sie die Maschine niemals mit einer anderen als der vorgeschriebenen Spannung.
- Angaben zu Schmierung, Anbringung der Nadel, Einstellung des Nähfußdrucks, Demontage des Nähfußes, Einstellung der Stichlänge, Einstellung des Differentialtransports, Einstellung des Messers und der Überwendlichbreite, Reinigung des Maschinenkopfes sowie Reinigung und Austausch des Filters und Pumpensiebs entnehmen Sie den allgemeinen Bedienungsanleitungen.
1. Einfädeln

WARNUNG:
Um durch plötzliches Anlaufen der Maschine verursachte Verletzungen zu verhüten, sind Wartungsarbeiten bei ausgeschalteter Stromversorgung auszuführen.

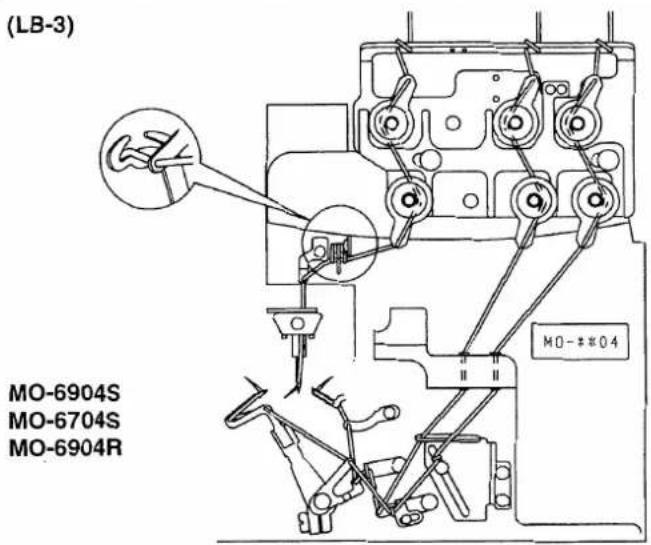

Fädeln Sie den Maschinenkopf gemäß der Abbildung ein. (Ein Einfädeldiagramm befindet sich außerdem an der Innenseite der Greiferabdeckung.)

2. Pedalbedienung

WARNUNG:
Um durch plötzliches Anlaufen der Maschine verursachte mögliche Verletzungen zu verhüten, halten Sie Hände, Haare und Kleidung von rotierenden Teilen und dem Nadeleinstichbereich fern.

Beim Einschalten des Netzschalters führt die Nähmaschine eine halbe bis ganze Umdrehung aus, um den oberen Totpunkt der Maschine ausfindig zu machen. Falls Sie dabei Ihre Hände, Haare oder Kleidung in die Nähe der rotierenden Teile oder des Nadeleinstichbereichs bringen, können Sie an den obengenannten Teilen hängenbleiben oder von ihnen erfaßt werden und Stichwunden oder andere Verletzungen davontragen.

① Niederdrücken des Pedals nach vorn — Nähmaschine läuft an.
② Pedal in Neutralstellung — Nähmaschine hält an.
③ Niederdrücken des Pedals nach hinten — Nähfuß hebt sich.
④ Volles Niederdrücken des Pedals nach hinten — Nähfuß hebt sich und Nadel stoppt in Hochstellung.
(Nur bei Nähbeginn verwenden. Diesen Vorgang nicht während des Nähens durchführen.)

Wird das Pedal im Vorgang ④ voll nach hinten niedergedrückt, wird der Kettelfaden-Einrollvorgang gestartet.
Wird der Vorgang ④ während des Nähens durchgeführt, erfolgt demgemäß "Fadenspannungsfreigabe am Nähbeginn" bei erneutem Starten des Nähbetriebs.
Den Vorgang ④ nicht während des Nähens durchführen.
3. Umschaltung von Kettelfaden-Einrollen und Übersteppen (Sensorblende)
Durch Öffnen/Schließen der Blende des Stoffkantensensors kann die Nähmaschine entweder für Kettelfaden-Einrollen oder für Übersteppen verwendet werden.
Das Öffnen/Schließen der Blende erfolgt durch Rotation.

1) Blende "offen"
Die Nähmaschine kann für Kettelfaden-Einrollen verwendet werden.
(Befindet sich kein Nähgut auf dem Sensor, läuft die Maschine nicht an, selbst wenn das Startpedal nach vorn niedergedrückt wird.)

2) Blende "geschlossen"
Die Nähmaschine kann für Übersteppen verwendet werden.
(Die Maschine läuft ohne Rücksicht auf das Nähgut an.)

-
Im Falle von Blende "geschlossen" (Übersteppen) erfolgt die Fadenspannungsfreigabe am Nähbeginn beim ersten Nähen nach dem Einschalten der Stromversorgung und beim Nähen nach dem vollen Niederdrücken des Startpedals nach hinten.
-
Die Umschaltung der Maschine zwischen Kettelfaden-Einrollen und Übersteppen kann mit der Einstellung des SC-380 (Schaltkasten) durchgeführt werden. Siehe S. 5.
4. Nähbetrieb mit Kettelfaden-Einrollen

(1) Überprüfen der Anzeige des SC-380
Beim Einschalten der Stromversorgung:
1: Prüfen, ob sich die Anzeige im Uhrzeigersinn dreht.
(Die Drehrichtung der Nähmaschine wird angezeigt.)
③: Prüfen, ob □ angezeigt wird.
(Dies bedeutet "Langsamstart EIN".
Angaben zur Einstellung unter "Einstellung und Anzeige unter der Normalbetriebsart des SC-380" auf S.8.

(2) Einlegen des Nähguts und Prüfen des Stoffkantensensors
1) Das Startpedai voll nach hinten niederdrücken, um die Nadeln und den Nähfuß anzuheben.
2) Das Nähgut zum Einlegen in die Maschine bis zum Anschlag unter das Obermesser schieben. Dabei den Zustand der Anzeige des Lumineszenzsensors überprüfen:
Mit Nähgut: Grüne und rote LED leuchten auf.
Ohne Nähgut: Grüne LED leuchtet auf, und rote LED erlischt.
* Die Sensorblende befindet sich im Zustand "offen", wie in der linken Abbildung gezeigt.
3) Wenn die Anzeige des Lumineszenzsensors nicht normal ist, führen Sie "Auswechseln des Reflexionsaufklebers" auf S.30 oder "Empfindlichkeits-Einstellung des Lumineszenzsensors" auf S.19 durch.
(3) Starten
Drücken Sie das Startpedal nach vorn nieder, so dass die Maschine anläuft.

- Falls das Nähgut den Sensor nicht erreicht, läuft die Nähmaschine nicht an, selbst wenn das Startpedal niedergedrückt wird. Es ist daher unbedingt notwendig, das Nähgut in die vorgeschriebene Position zu bringen.
- Um den Nähfuß während des Nähens anzuheben, drücken Sie das Startpedal nach hinten nieder.
(4) Beenden des Nähbetriebs
1) Der Kettelfaden-Nähvorgang beginnt automatisch, wenn die Stoffkante den Sensor passiert. Die Nähmaschine bleibt stehen, sobald sie die angegebene Anzahl von Stichen ausgeführt hat.

Während des automatischen Ketteifaden-Nähvorgangs bleibt die Nähmaschine nicht stehen, selbst wenn das Startpedal losgelassen wird.
2) Angaben zur Einstellung der Drehzahl und Stichzahl für den Kettelfaden-Nähvorgang am Nähende sind der Liste auf S.5 zu entnehmen.

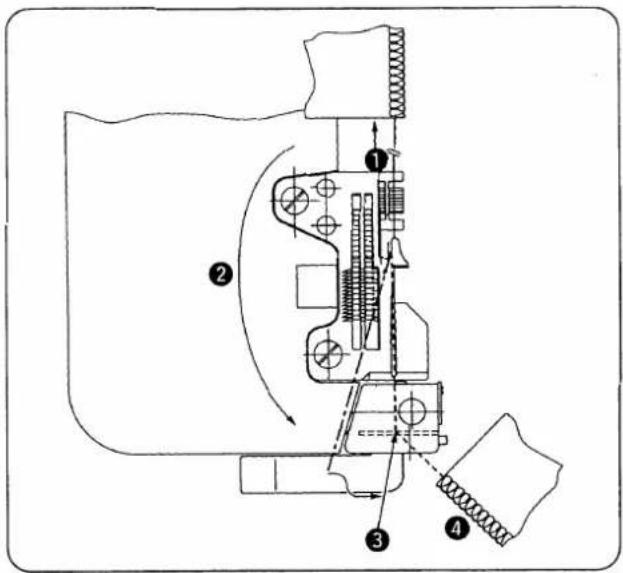

(5) Abschneiden des Kettelfadens vom Nähgut

Ziehen Sie den am Nähende erzeugten Kettelfaden leicht von sich weg. (Den Kettelfaden so weit ziehen, dass er sich von der Klinke der Stichplatte löst.)
② Den Kettelfaden so führen, dass er nicht vom Transporteur erfasst wird.
③ Den Kettelfaden unter die Kettelfaden-Andrückplatte legen.
※ Ziehen Sie den Kettelfaden auf sich zu, und straffen Sie den Kettelfaden.
4 Wird der Kettelfaden weiter nach rechts geschoben, nachdem er in die Nut der Stichplatte eingelegt worden ist, schneidet das Gegenmesser den Kettelfaden vom Nähgut ab.
5. Einstellen des Nähbetriebs

Die Fadenspannungsregler für die Sticheinstellung sind diejenigen an der unteren der beiden Fadenspannungsreglerstufen.
Die Fadenspannungsregler an der oberen Stufe werden für Kettelfadennähen verwendet. Obere Stufe: Für Kettelfadennähen
Untere Stufe: Für Stiche Stellen Sie die Spannungsregler so ein, dass die gewünschten Stiche erzielt werden.

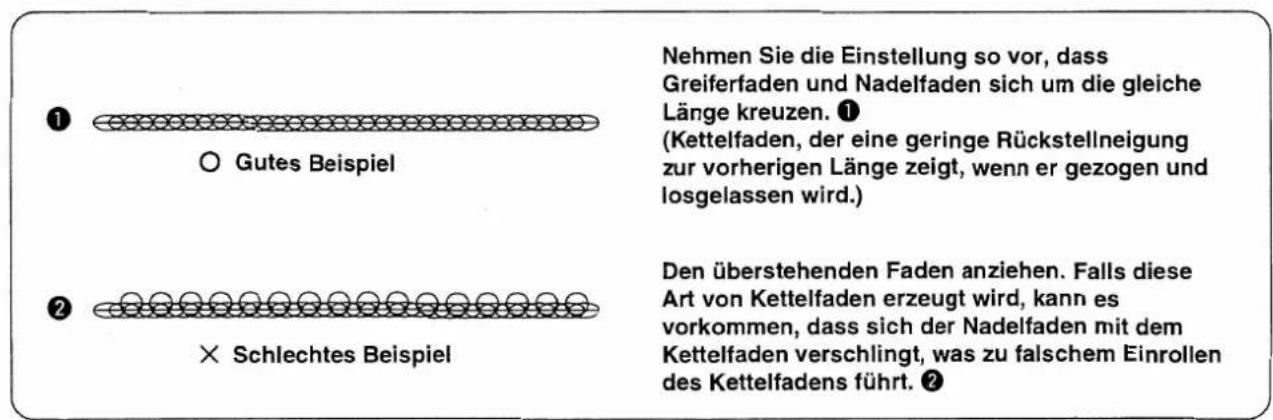

(2) Kettelfaden
Der wünschenswerteste Zustand des Kettelfadens sind Weichketten.
Stellen Sie den Faden mit den Fadenspannungsreglern der oberen Stufe ein.

6. Einstellen der Kettelfaden-Einrollvorrichtung
(1) Einstellen des Drucks der Kettelfadendrückerfeder

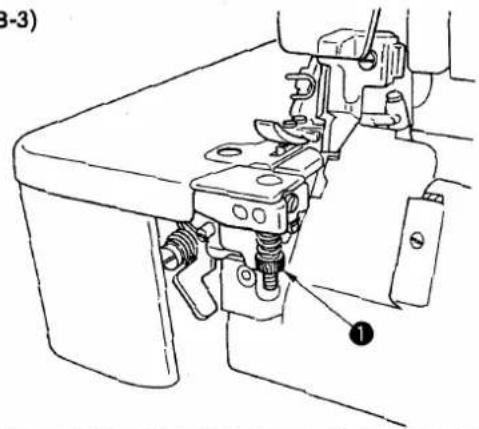

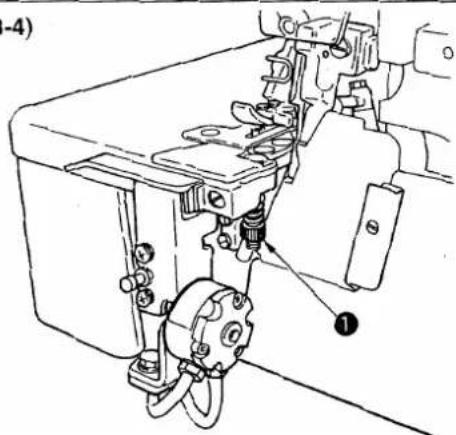

Führen Sie die Einstellung mit der Kettelfadendruck-Einstellschraube ① durch.
(LB-3)

(LB-4)

①

① Den Federdruck so einstellen, dass die Stoffkante am Nähbeginn leicht nach unten gerollt wird, wie in der Abbildung gezeigt ①.
②

② Den Federdruck verringern, wenn die Stoffkante am Nähbeginn übermäßig stark nach unten gerollt wird.
③

③ Den Federdruck erhöhen, wenn der Kettenfaden am Nähbeginn nicht in die Stiche eintritt und nach außen übersteht.
VI. WARTUNG
1. Auswechseln des Stoffkantensensor-Reflexionsaufklebers

WARNUNG:
Um durch plötzliches Anlaufen der Maschine verursachte Verletzungen zu verhüten, sind Wartungsarbeiten bei ausgeschalteter Stromversorgung auszuführen.
Der Reflexionsaufkleber ist immer mit dem Nähgut in Berührung. Dadurch wird eine Abnutzung der Aufkleberoberfläche und eine Verschlechterung der Reflexionsfähigkeit des Aufklebers verursacht. Ein abgenutzter Aufkleber muss durch einen neuen ersetzt werden. Falls der Aufkleber seine Reflexionsfähigkeit verliert, kann es vorkommen, dass die Nähmaschine ohne eingelegtes Nähgut am Nähbeginn anläuft, oder dass sie keinen Weichketten-Kettelfaden erzeugt. In diesem Fall ist die Kettelfaden-Einrollfunktion unwirksam. Falls sich die Reflexionsleistung des Aufklebers nicht durch Einstellen des Sensors wiederherstellen lässt, muss der abgenutzte Aufkleber entfernt und ein neuer an der Stoffplatte angebracht werden.off the reflection label from the cloth plate.
1) Den Reflexionsaufkleber von der Stoffplatte ablösen.
2) Die Klebefläche des Aufklebers auf der Stoffplatte entfetten, und einen neuen Aufkleber dort anbringen.

Nach dem Auswechseln des Reflexionsaufklebers muss die Sensorempfindlichkeit eingestellt werden. Angaben zum Einstellverfahren der Sensorempfindlichkeit auf S.27.
2. Auswechseln des Gegenmessers

WARNUNG:
Um durch plötzliches Anlaufen der Maschine verursachte Verletzungen zu verhüten, sind Wartungsarbeiten bei ausgeschalteter Stromversorgung auszuführen.
Wenn die Schärfe des Gegenmessers zum Abschneiden des Kettelfadens nachlässt, muss das Gegenmesser ausgewechselt werden.
Lassen Sie beim Auswechseln des Gegenmessers Vorsicht walten, damit Sie sich nicht die Finger schneiden oder sonst wie verletzen.
1) Die Kettelfaden-Drückerplatte hochhalten und drehen, um das Gegenmesser zu sehen.
2) Die Halteschrauben lösen, und das Gegenmesser auswechseln.
Bringen Sie das Gegenmesser so an, dass es mit der Unterseite in Berührung kommt. Falls sich der Kettelfadendrücker hebt, kann der Kettelfaden nicht gut gehalten werden.

3. Einstellen der Zwischenklinke

WARNUNG:
Um durch plötzliches Anlaufen der Maschine verursachte Verletzungen zu verhüten, sind Wartungsarbeiten bei ausgeschalteter Stromversorgung auszuführen.

(1) Einstellen des Vorsprungbetrags der Zwischenklinke
Den Anschlag A ① an der Position betätigen, an der die Zwischenklinke 6 bis 7 mm von der Stichplatte vorsteht. In diesem Zustand den Anschlag A mit den Befestigungsschrauben ② so montieren, dass er mit der Fläche in Berührung kommt.
(Die Arbeit kann leichter durchgeführt werden, wenn der Vorsprungbetrag mit dem Anschlag B ③ auf 6 bis 7 mm eingestellt und dann Anschlag A ① mit der Fläche in Berührung gebracht wird.)

Übermäßiger Vorsprung der Zwischenklinke führt zu Nadelbruch. Gehen Sie daher sorgfältig vor.
(2) Einstellen der Rückzugposition der Zwischenklinke
Nadeleinstichbereich

Den Anschlag B ③ an der Position betätigen, an der sich das obere Ende der Zwischenklinke 0 bis 1 mm von der Stichplatte zurückzieht. Nach der Einstellung den Anschlag B ③ mit der Mutter ④ befestigen.
(Die Arbeit kann leichter ausgeführt werden, wenn die Einstellung mit Anschlag B ③ so vorgenommen wird, dass das obere Ende der Zwischenklinke bündig mit der Stichplatte ist und dann der Anschlag B um 1/2 bis 3/4 Umdrehung gelöst wird.)

Übermäßiger Rückzug der Zwischenklinke verschlechtert die Bewegung. Gehen Sie daher sorgfältig vor.
(3) Anbringen der Abdeckung
Die Abdeckung ⑥ leicht in Richtung der Pfeilmarke drücken, bis sie mit der Kettelfaden-Führungsplatte in Berührung kommt ⑤, und dann mit den Halteschrauben ⑦ befestigen.
VII.ABHILFEMAßNAHMEN FÜR STÖRUNGEN BEIM KETTELFADEN-EINROLLNÄHEN
| Mit der Störung entsprechende Punkte | Seitenverweis |
| 1. Wenn der Kettelfaden nicht sauber eingerollt wird: | |
| 1 Herstellung des Weichkettenzustands des Kettelfadens | p.28 |
| 2 Erhöhen des Drucks der Kettelfaden-Drückerfeder | p.29 |
| 3 Erhöhen der Anzahl der am Nahtanfang spannungslos zu nähenden Stiche | p.5 |
| 4 Verringern der Drehzahl für Langsamstart | p.5 |
| 5 Erhöhen der Stichzahl für Langsamstart | p.5 |
| 2. Wenn die Nadelfadenspannung am Nähbeginn freigegeben wird | |
| 1 Verringern der Anzahl der am Nahtanfang spannungslos zu nähenden Stiche | p.5 |
| 2 Verringern der Drehzahl für Langsamstart | p.5 |
| 3 Erhöhen der Stichzahl für Langsamstart | p.5 |
Durch Freigeben der Fadenspannung für einen oder zwei Stiche kann der Kettelfaden am Nahtanfang sauber in die Naht eingerollt werden. | |
| Sonstige Prüfpunkte: | |
| 1 Ist die Betriebsart auf Kettelfaden-Einrollen eingestellt? | p.5 |
| 2 Ist die Langsamstartfunktion aktiviert? | p.5 (8, 9) |
| 3 Hebt sich die Kettelfaden-Drückerplatte? | p.30 |
| 4 Arbeitet die Fadenspannungsplatte normal ohne Reibung? | p.12 |
| 5 Ist das Nähgut bis zum Anschlag unter das Obermesser geschoben? | p.27 |
FRANÇAIS
- Alle Rechte weltweit vorbehalten.
Bitte wenden Sie sich an unsere Händler oder Vertreter in Ihrer Nähe, wenn Sie weitere Informationen benötigen.
* Änderungen der in dieser Betriebsanleitung enthaltenen Beschreibungen, die der Verbesserung des Produktes dienen, bleiben vorbehalten.




Durch Freigeben der Fadenspannung für einen oder zwei Stiche kann der Kettelfaden am Nahtanfang sauber in die Naht eingerollt werden.
